Disciplines et sous-disciplines

Les plans joints aux bâtiments peuvent être affectés à des disciplines ou sous-disciplines. Les plans seront regroupés par dossiers lors de la visualisation du bâtiment. Le personnel sur chantier peut ainsi accéder plus facilement aux plans qu'ils recherchent.

Vidéo (ENG)

Comment configurer les disciplines et sous-disciplines

Pour créer et affecter des plans à des disciplines et sous-disciplines, le projet doit comporter au moins un bâtiment avec des plans liés. Vous pouvez en savoir plus dans cet article : Ajouter des fichiers de modèle IFC et des plans 2D.

Les disciplines et sous-disciplines peuvent également être créées lors de la création ou de la modification de nouveaux bâtiments pour le projet. Les disciplines et sous-disciplines sont étendues à l’ensemble du projet et, une fois créées, peuvent être utilisées sur n'importe quel bâtiment du projet.

Commencez par aller à Réglages Position Bâtiments Sélectionner un bâtiment Modifier.

Créer discipline et sous-discipline et définir un seul plan

Dans cet exemple, nous avons plusieurs plans à chaque étage. Chaque plan appartient à une discipline différente.

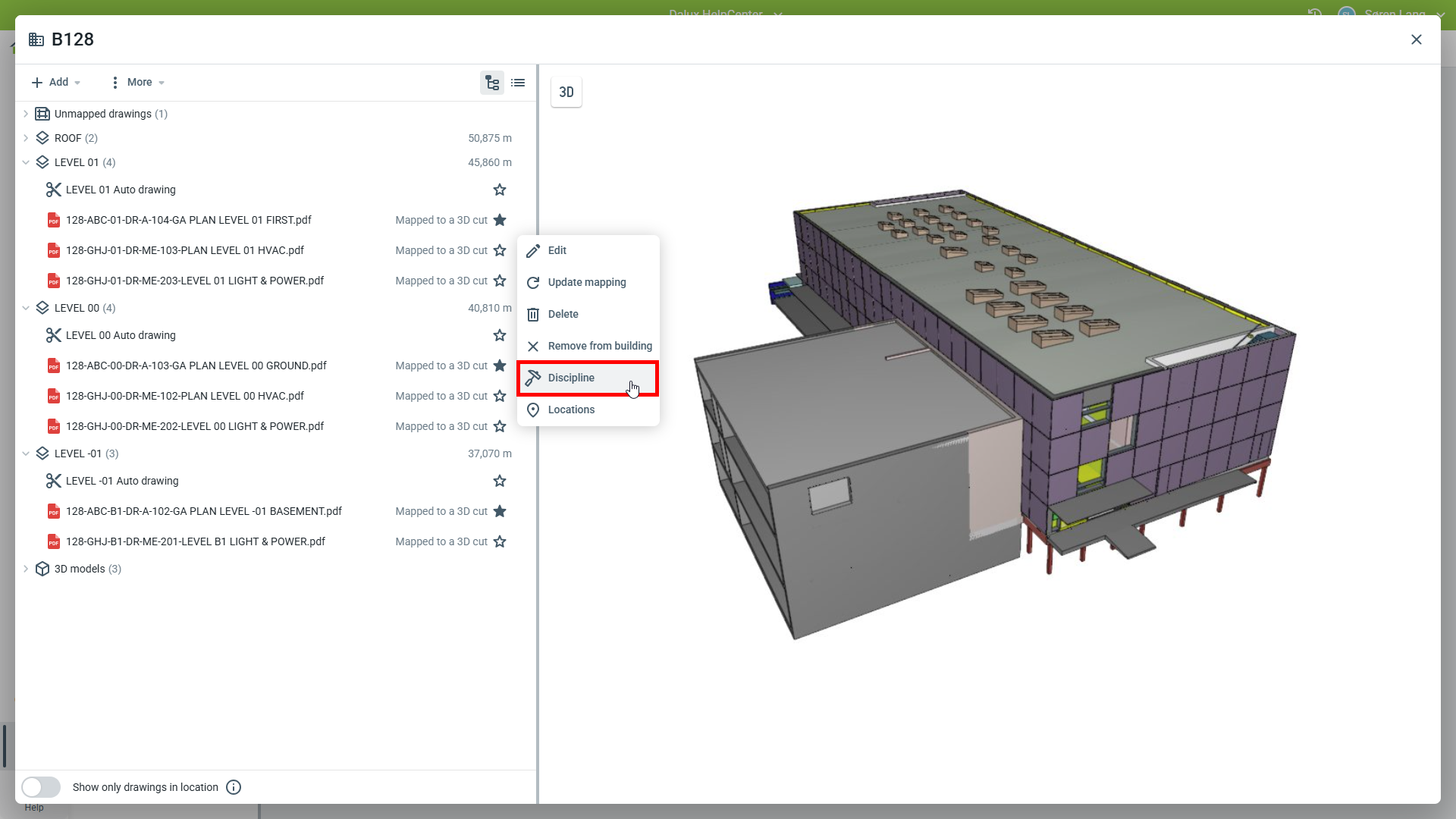

Pour créer/définir des plans aux disciplines et aux sous-disciplines, cliquez sur l'icône à côté d'un plan, puis cliquez sur Discipline.

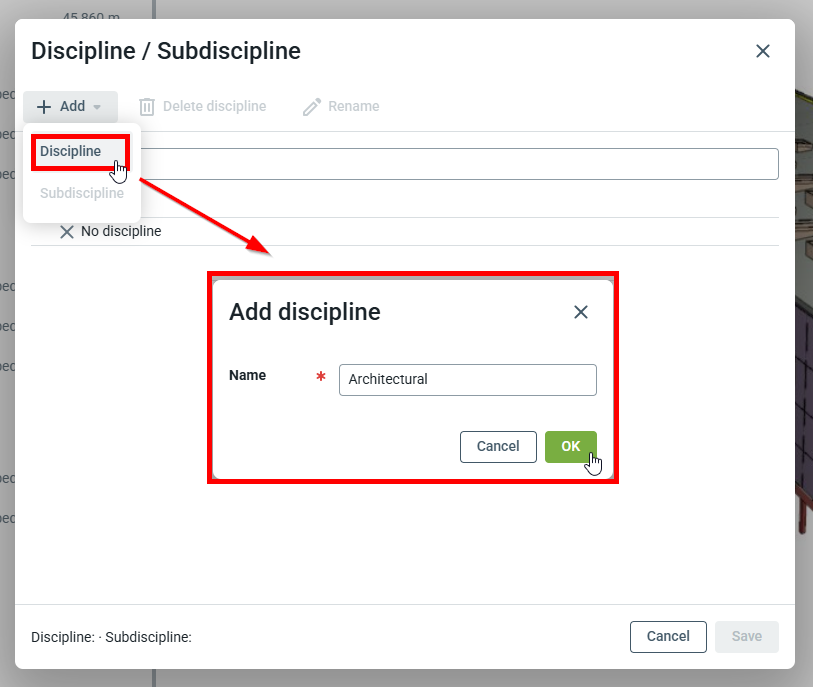

Dans la fenêtre pop-up, des disciplines et sous-disciplines peuvent être créées. Les sous-disciplines peuvent uniquement être créées sous des disciplines. Pour créer une nouvelle discipline, cliquez Ajouter 'Discipline'. Donnez un nom à la discipline et cliquez sur 'OK'.

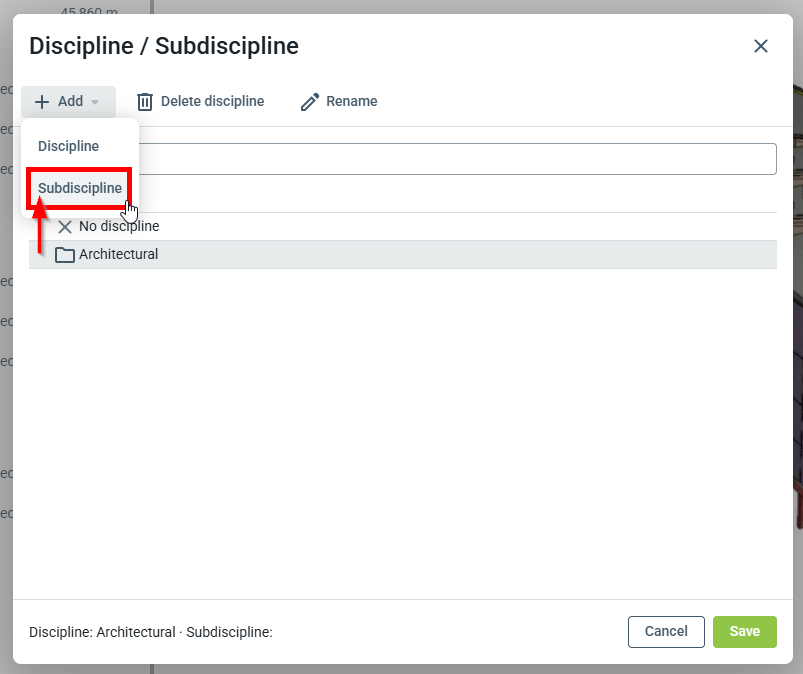

Pour créer une sous-discipline :

Cliquez sur une discipline existante Ajouter 'Sous-discipline' Donnez un nom à la sous-discipline 'OK'.

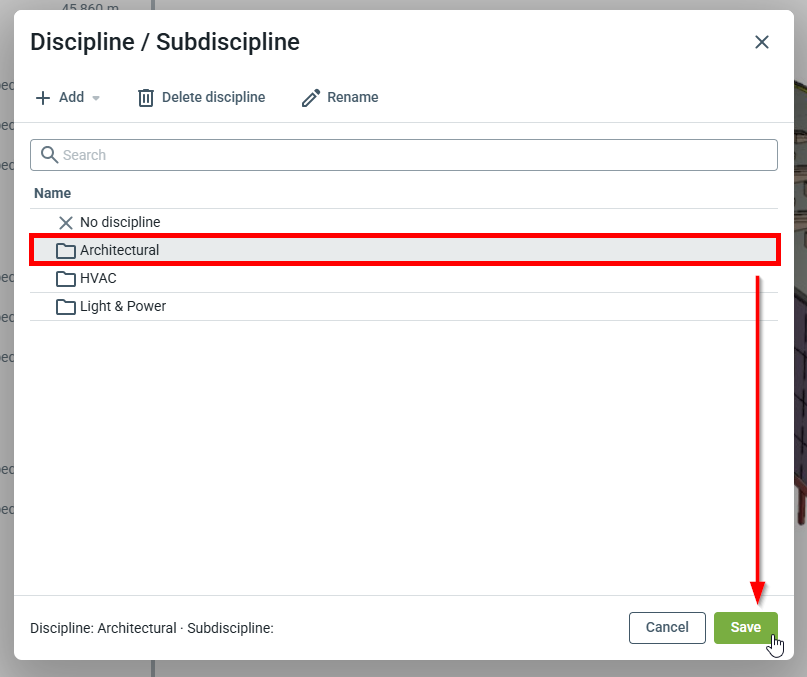

Pour affecter un plan à une discipline ou sous-discipline, cliquez sur une discipline, puis cliquez sur 'Définir'.

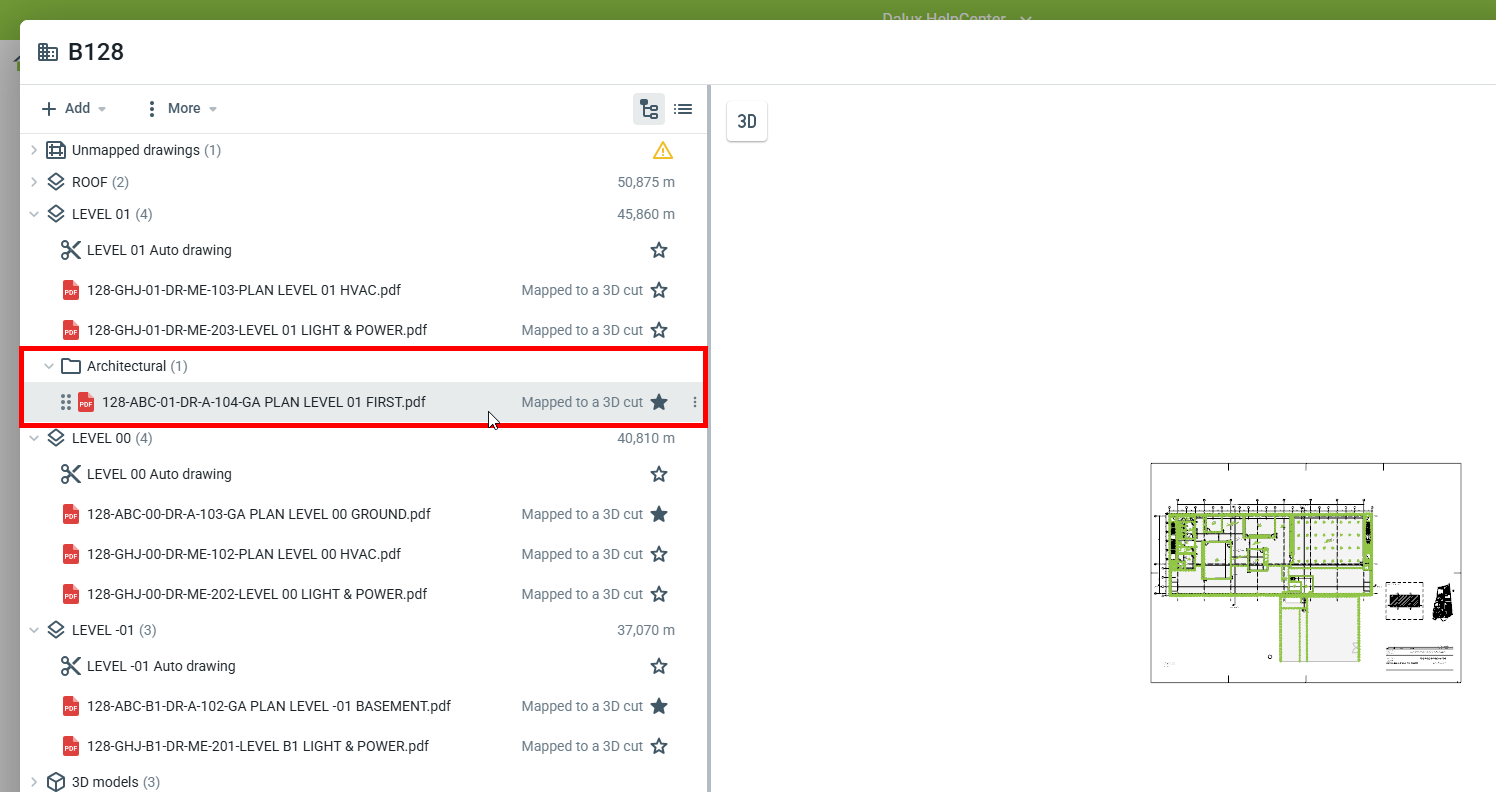

En visualisant le bâtiment, nous voyons que le plan a été lié à la discipline architecturale.

Lier plusieurs plans à une discipline ou sous-discipline

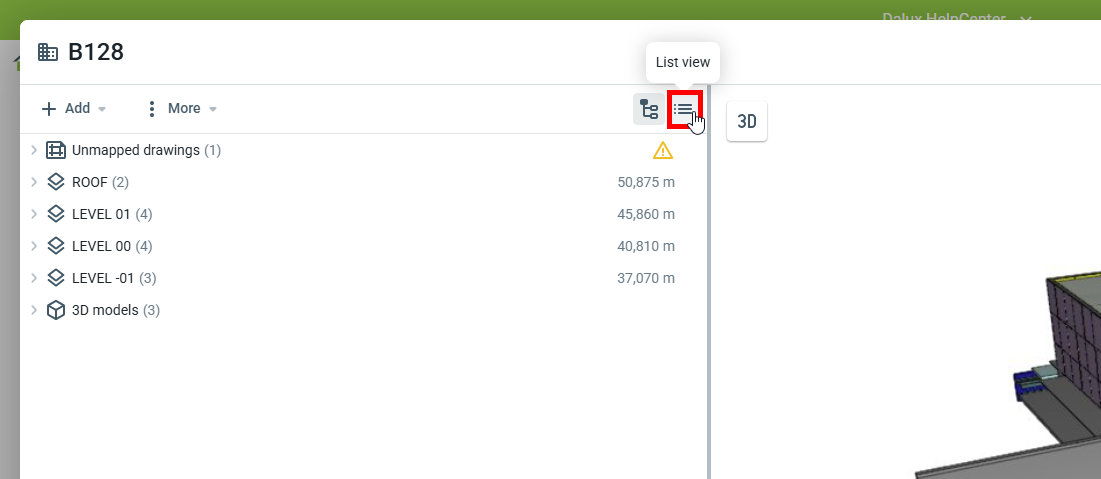

Pour accélérer le processus, vous pouvez utiliser l'aperçu de liste en cliquant sur l'icône .

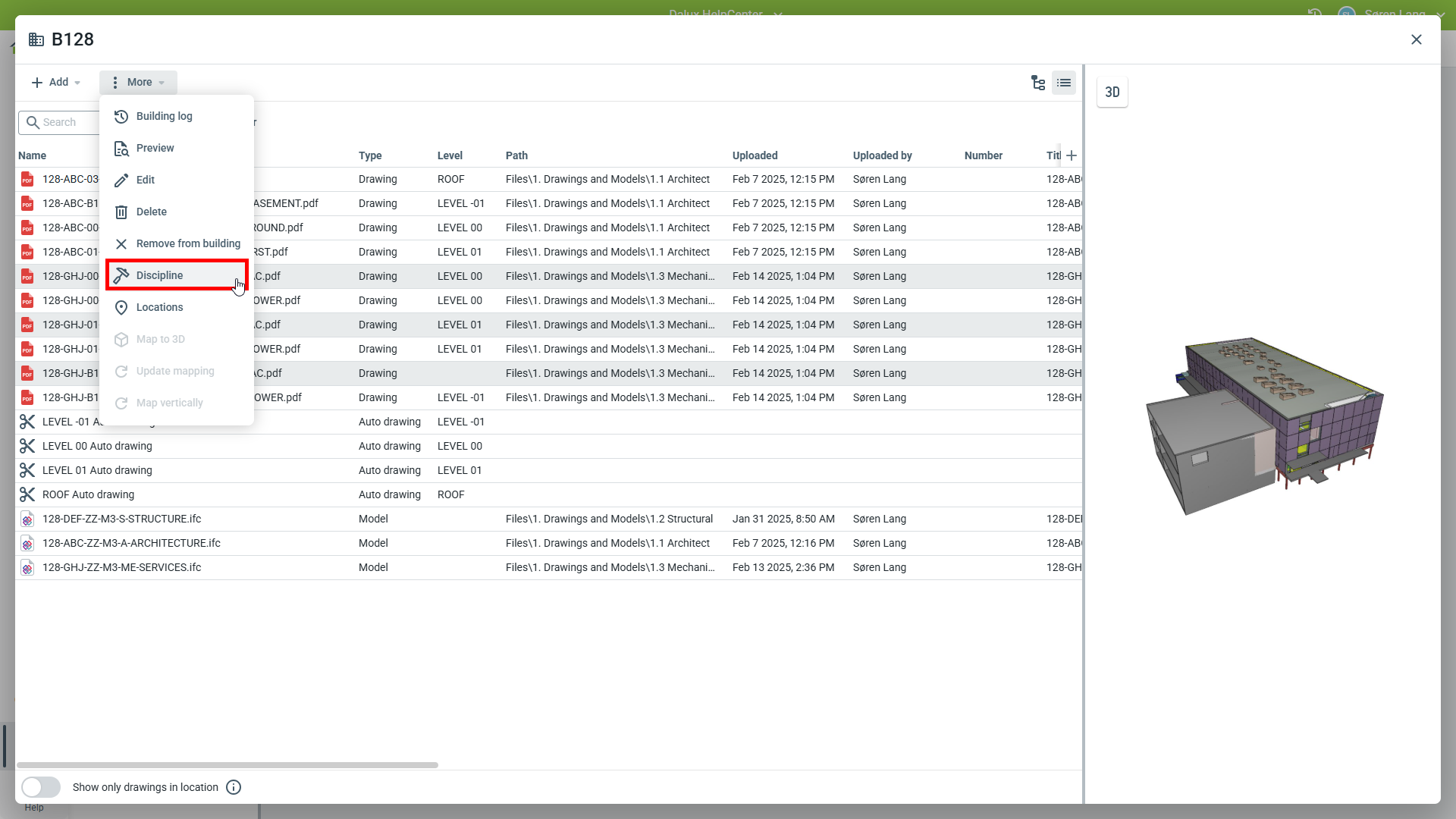

De l'aperçu de liste, plusieurs plans peuvent être sélectionnés (Shift ou Ctrl + clic) et liés à une discipline ou sous-discipline en même temps. Cliquez Plus Discipline.

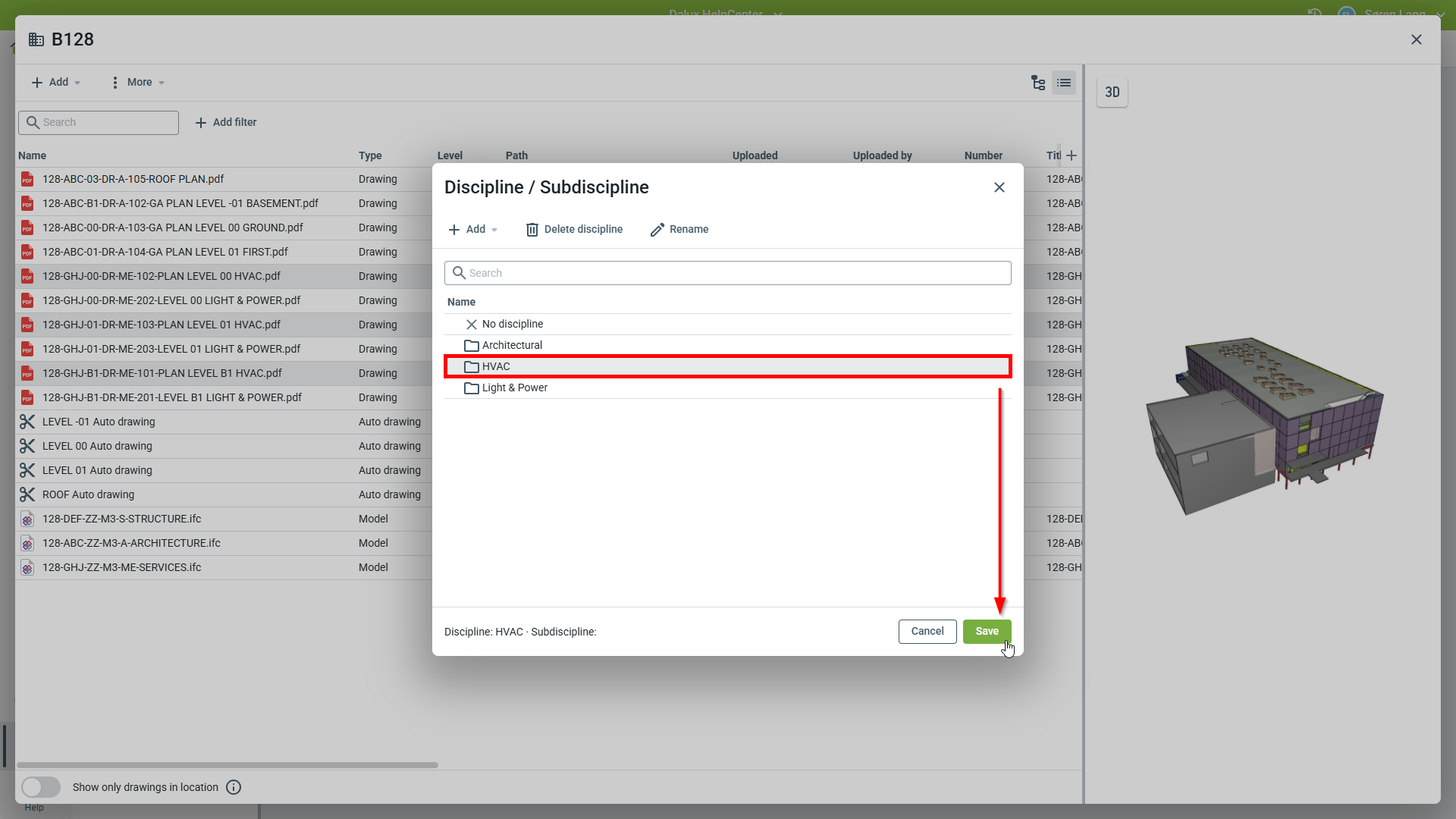

Cliquez sur la discipline ou la sous-discipline, puis cliquez sur 'Définir' pour lier les plans sélectionnés.

Afficher les plans dans le module Position

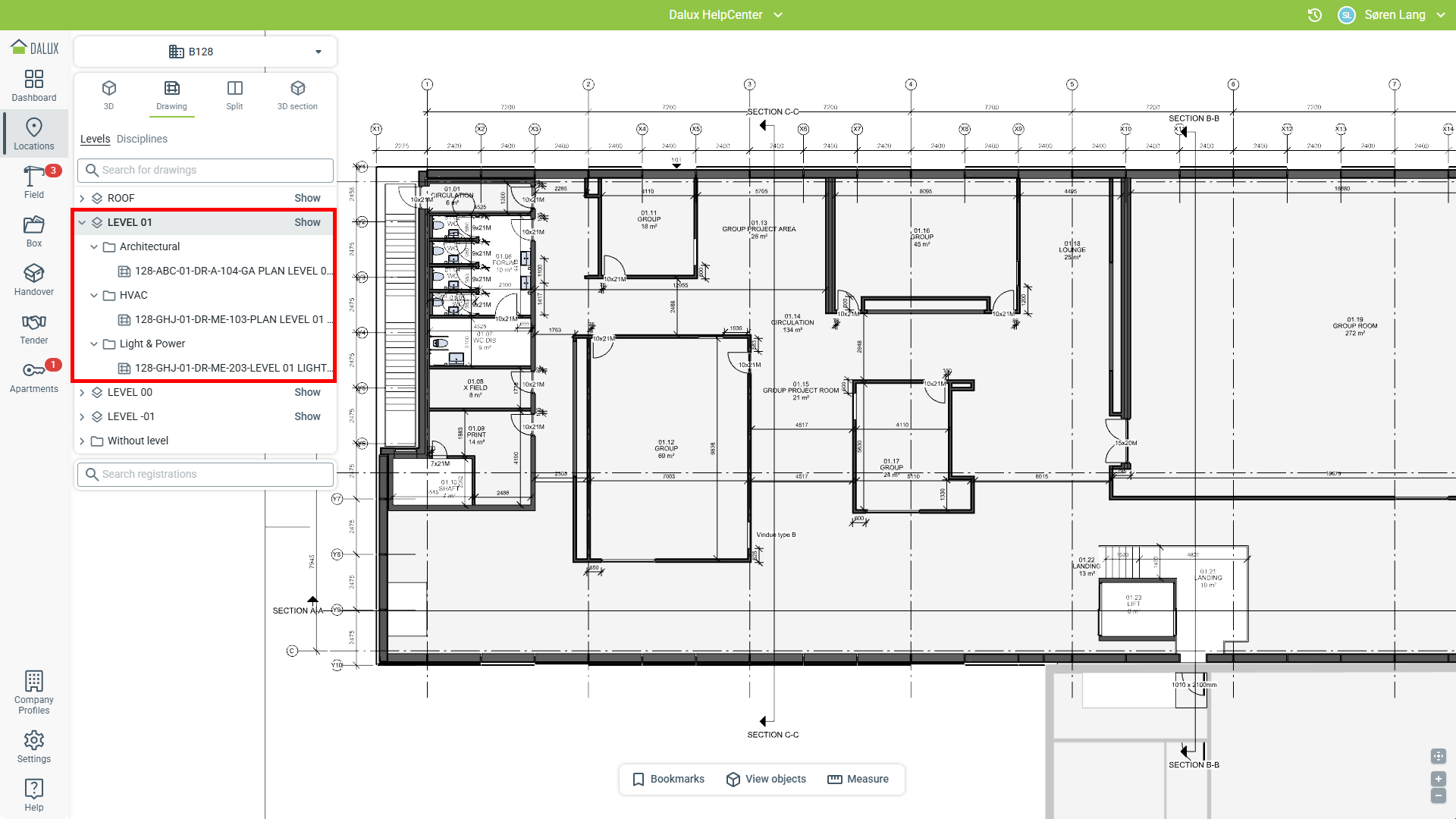

Lorsque vous visualisez le bâtiment dans le module Position, les plans seront désormais triés dans des dossiers pour chaque discipline. Ceci est affiché à la fois sur l'application bureau et sur mobile. Ceux-ci sont vus en allant à Positions et en sélectionnant le bâtiment.

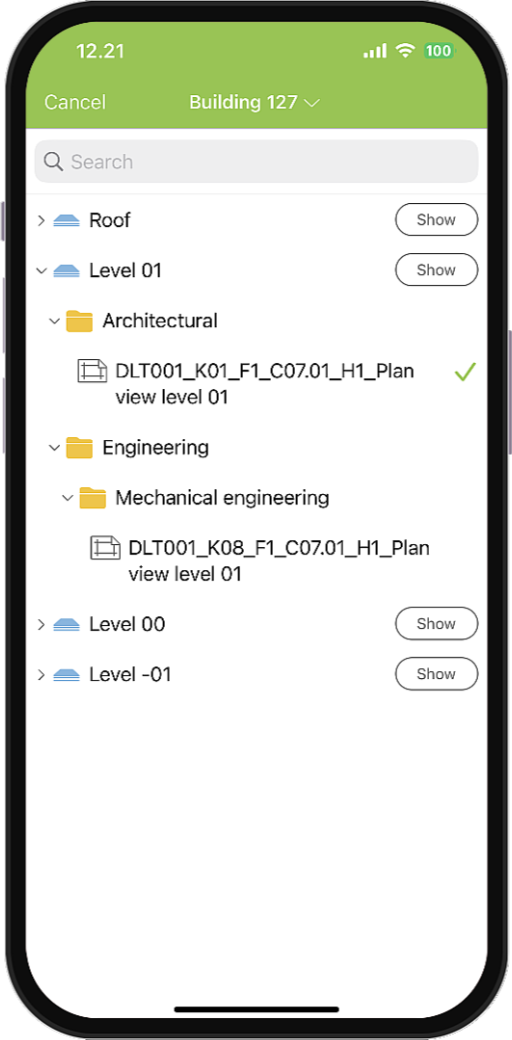

Sur mobile, les dossiers de disciplines et sous-disciplines sont également visibles dans Positions.

Supprimer des plans et supprimer des disciplines ou sous-disciplines

Pour supprimer des disciplines ou sous-disciplines, accédez à

Réglages Position Bâtiments Sélectionner un bâtiment Modifier.

Sélectionner un plan sur le bâtiment et cliquez sur l'icône à côté du nom du plan, puis cliquez sur 'Disciplines':

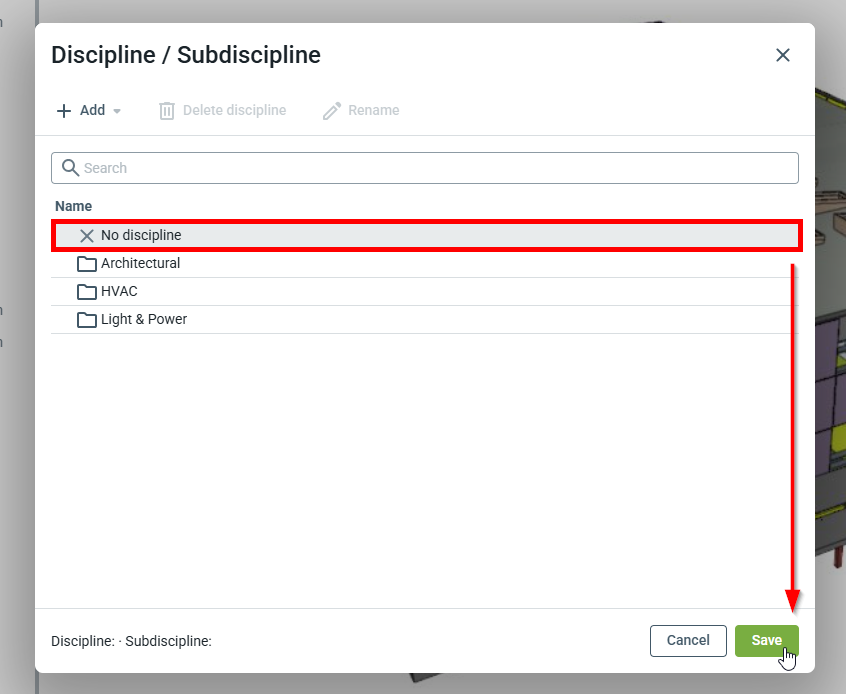

Pour supprimer un plan d'une discipline ou sous-discipline spécifique, cliquez sur Pas de discipline puis sur 'Enregistrer'.

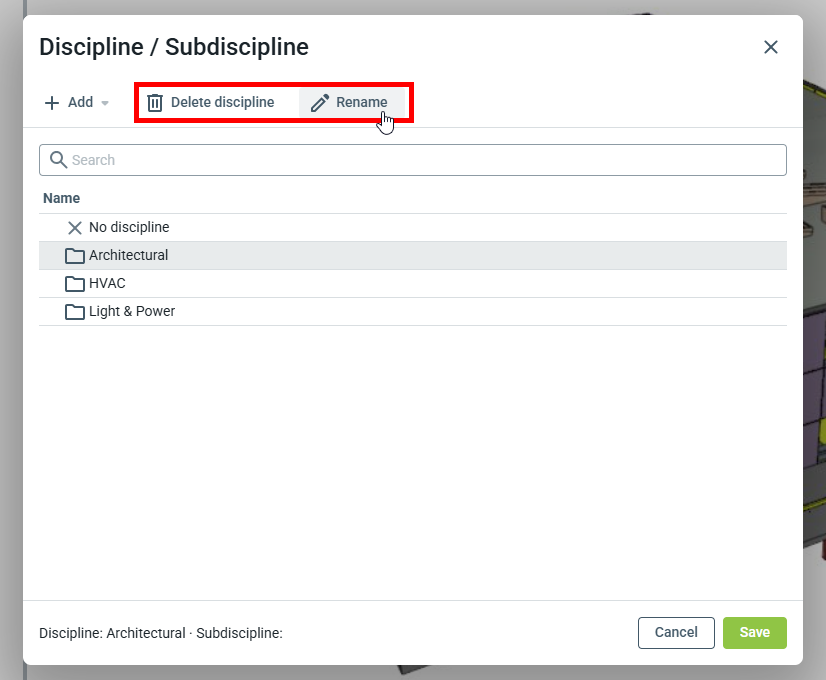

Pour renommer ou supprimer une discipline ou sous-discipline spécifique, cliquez dessus, puis cliquez sur Supprimer la discipline ou Renommer.

Note: Renommer ou supprimer ne change pas les données sur les plans existants. Cela signifie que les plans doivent être déliés ou réassignés à une discipline différente/renommée.

Une discipline ne peut pas être supprimée à moins que toutes les sous-disciplines ne soient supprimées en premier.
