Les révisions de documents et de plans sont courantes dans la construction. Cet article explique comment comparer directement dans Dalux deux versions du même document PDF, plan ou modèle.
Comparer deux versions d'un document PDF
Si vous avez plusieurs versions d'un document PDF dans Box, vous pouvez comparer ces fichiers directement dans Dalux pour détecter les modifications.

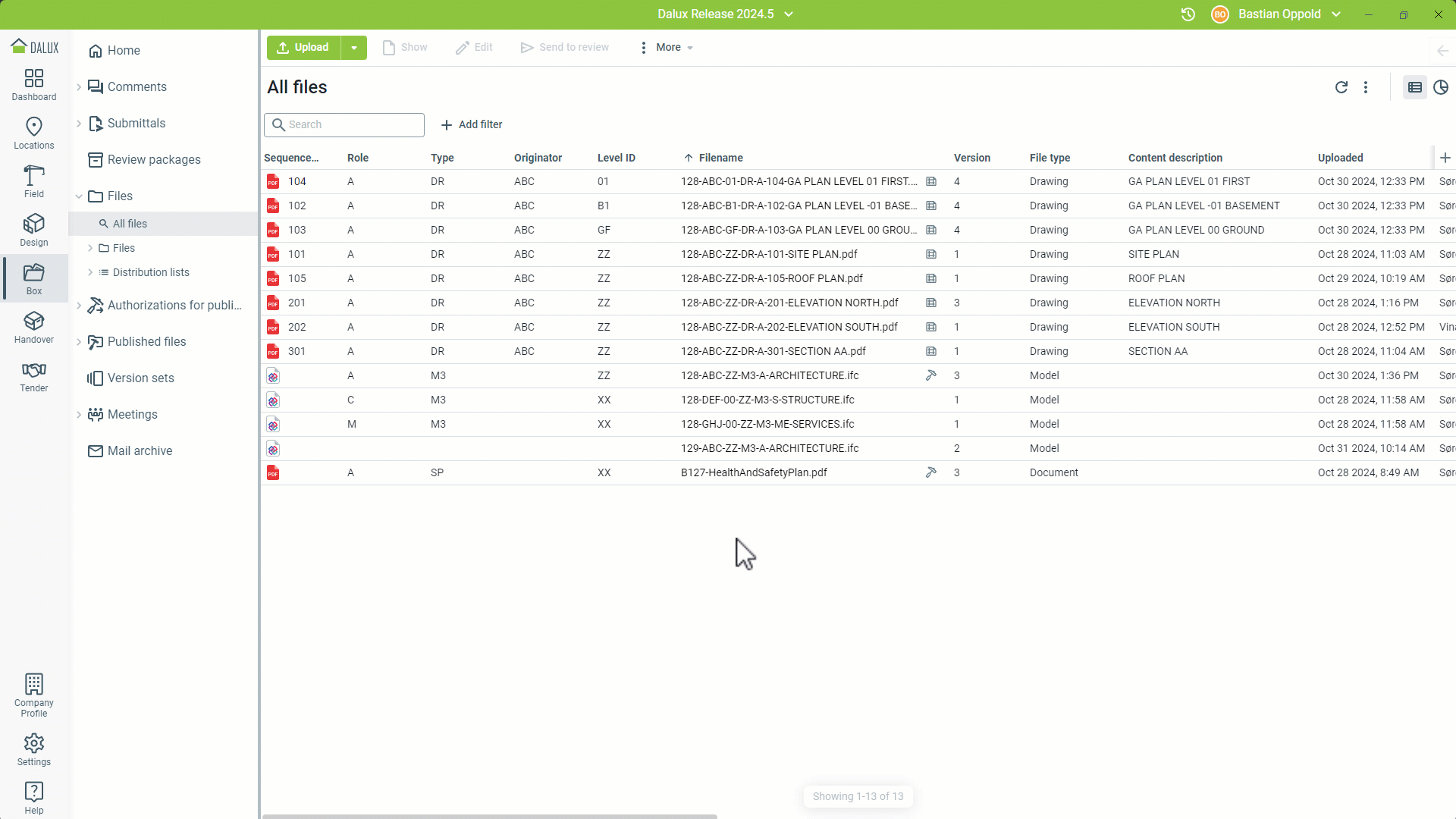

Ouvrez n'importe quel document dans Box qui répond à ces critères et cliquez sur Comparer les versions. Cela ouvrira la version actuelle et la version précédente de ce document.
Vous pouvez modifier les versions que vous souhaitez comparer en cliquant sur le sélecteur en haut des documents.
Le défilement dans un document multipage ou le zoom sur le document s’effectue simultanément pour les deux versions, afin que vous puissiez toujours comparer les bonnes informations.
Si vous souhaitez comparer différentes parties dans les versions, basculez le verrou en bas pour désynchroniser les deux versions. Vous pouvez ensuite naviguer à travers les versions de façon indépendante. Basculez à nouveau le verrou pour synchroniser à nouveau les versions.
Comparer deux versions d'un plan
Si le module Dalux Box Pro est actif sur le projet, il est possible de comparer deux versions du même plan directement dans Dalux. Pour ce faire, ouvrez un plan dont plusieurs versions sont disponibles sur la plateforme.

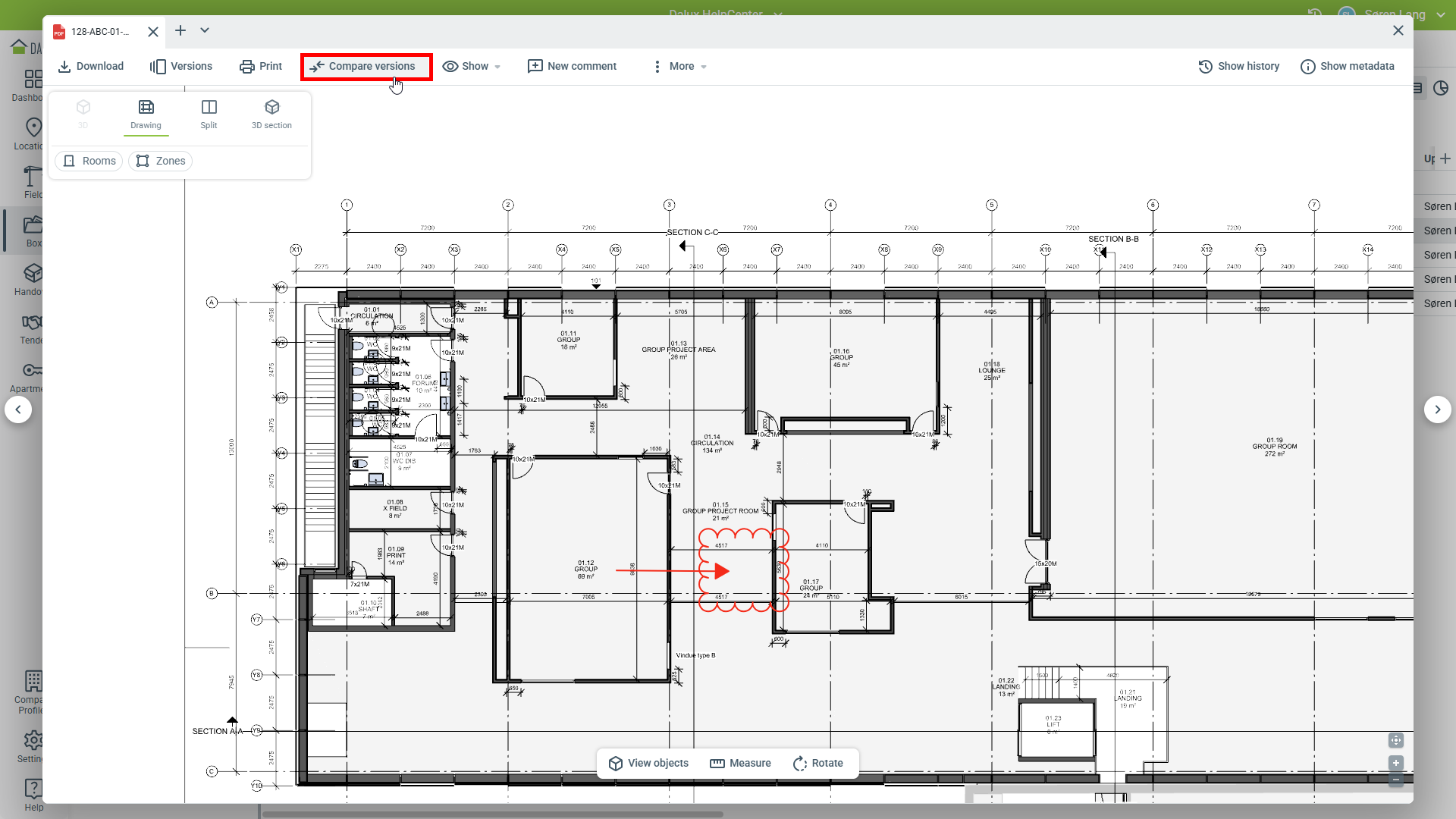

Puis cliquez sur Comparer les versions.

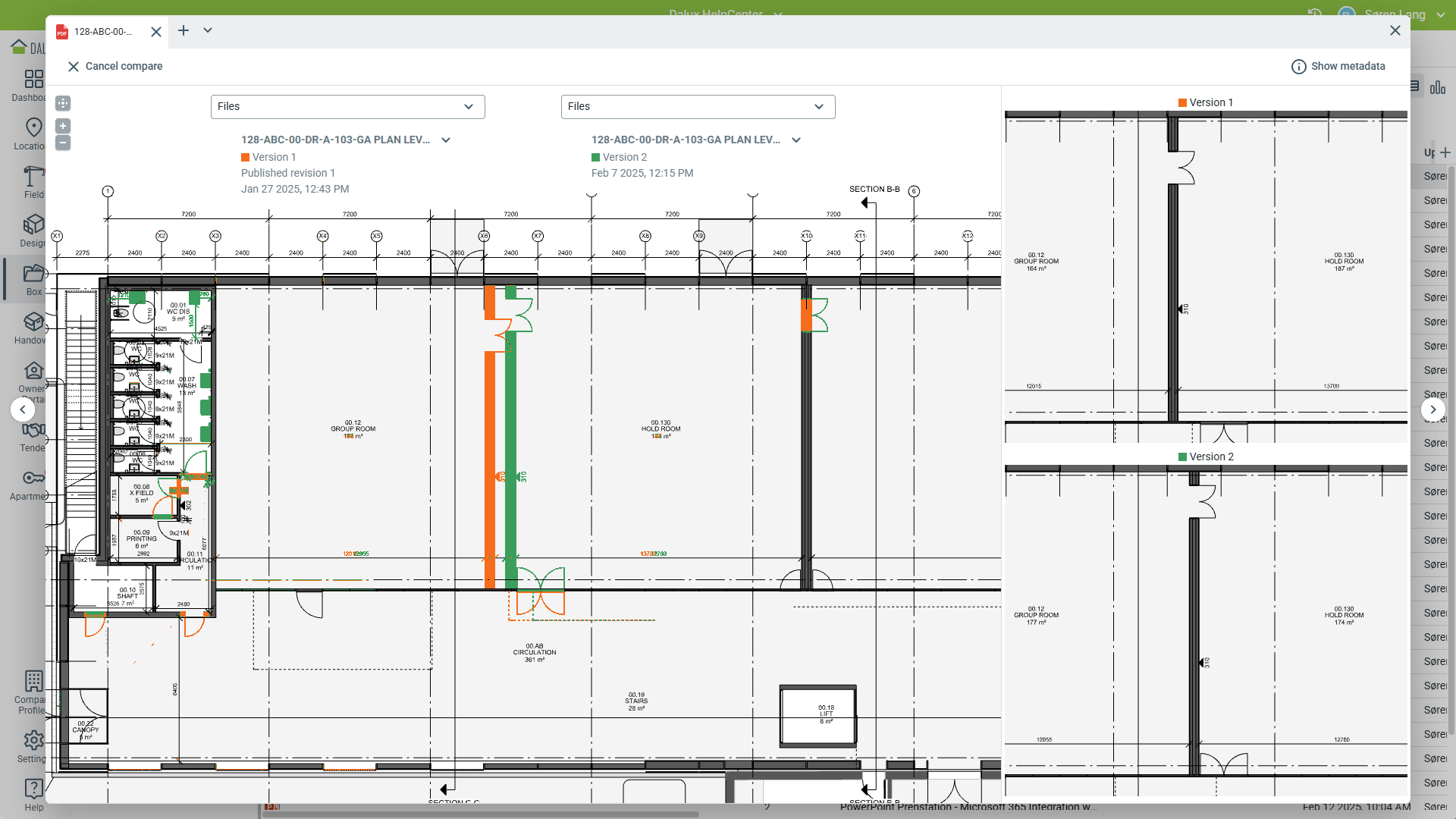

Dalux ouvrira par défaut les deux dernières versions et les comparera. La version la plus récente est verte, et la précédente est orange.
Changez la version en cliquant sur le bouton déroulant à côté de chaque version.
Les modifications entre les versions peuvent alors être facilement repérées, avec l'ajout de lignes orange ou vertes. Les couleurs représentent les versions sélectionnées du plan. S'il n'y a aucun changement entre les versions, il n'y a aucun changement de couleur.
Aligner les plans
Si les plans ne sont pas alignés, c'est généralement parce qu'ils ont été créés avec des réglages PDF différents.
Vous pouvez les aligner manuellement, l'alignement n'est pas enregistré sur le plan et doit être réaligné la prochaine fois que vous comparez les plans.

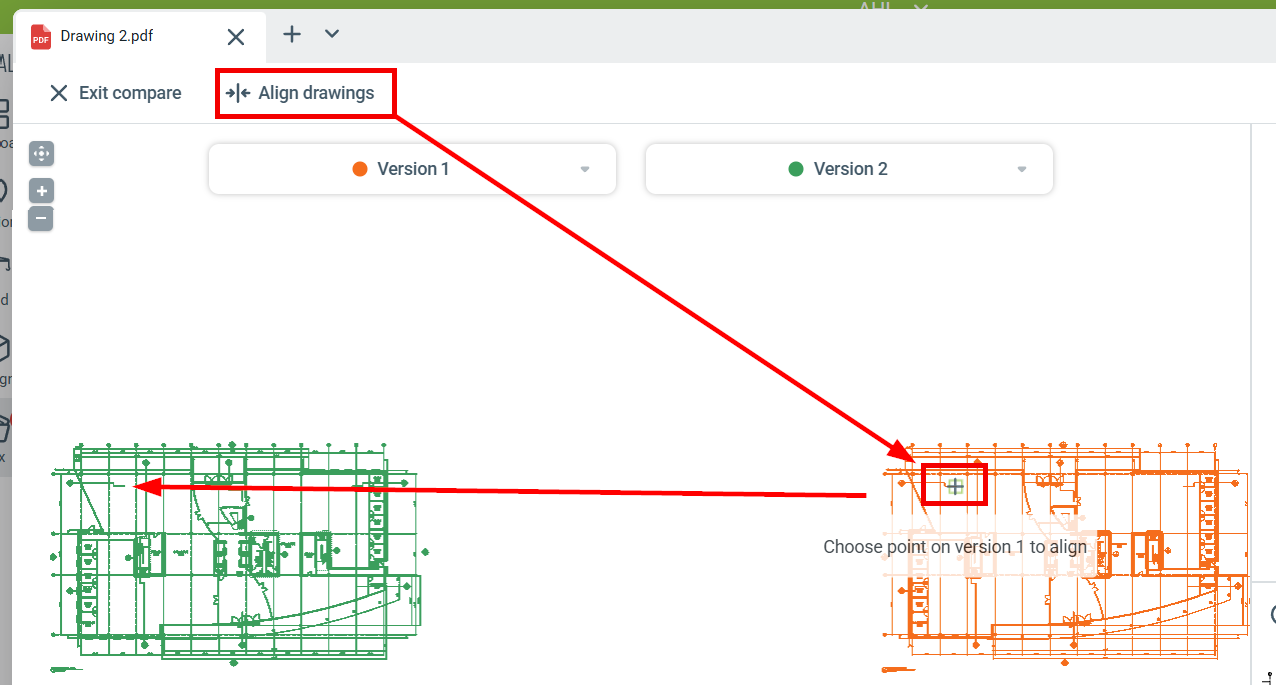

Cliquez sur Aligner les dessins
'Sélectionnez un point sur la version antérieure'
'Sélectionnez le même point sur la Nouvelle version'
Comparer les versions de modèle dans l'application de bureau Dalux
Informations techniques
Pour comparer vos modèles 3D, vous devrez utiliser l'application de bureau Dalux sur votre ordinateur. La comparaison de modèles n'est pas disponible sur le client web. Vous pouvez en savoir plus sur la façon de télécharger l’application ici : Téléchargement de l’application de bureau Dalux
En savoir plus
Si vous voulez en savoir plus sur la comparaison des modèles dans Design, lisez cet article : Comment utiliser Design.
Trouvez le bâtiment dans
Réglages
Position
Bâtiment ou localisez les fichiers de bâtiment dans
Box.
Vous pouvez uniquement comparer des modèles possédant au moins deux versions.

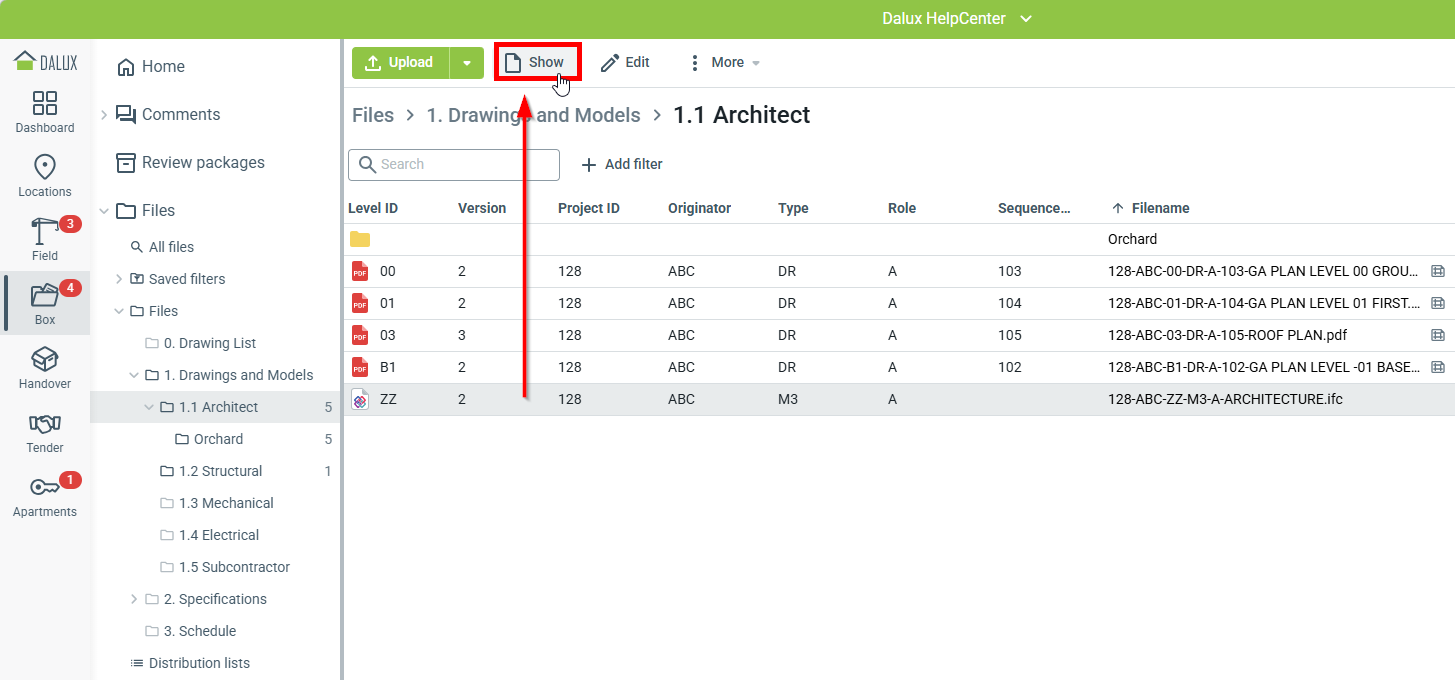

Sélectionnez le modèle que vous souhaitez comparer et cliquez ensuite sur Afficher.
Cela ouvre le modèle, et vous pouvez ensuite cliquer sur Comparer les versions.

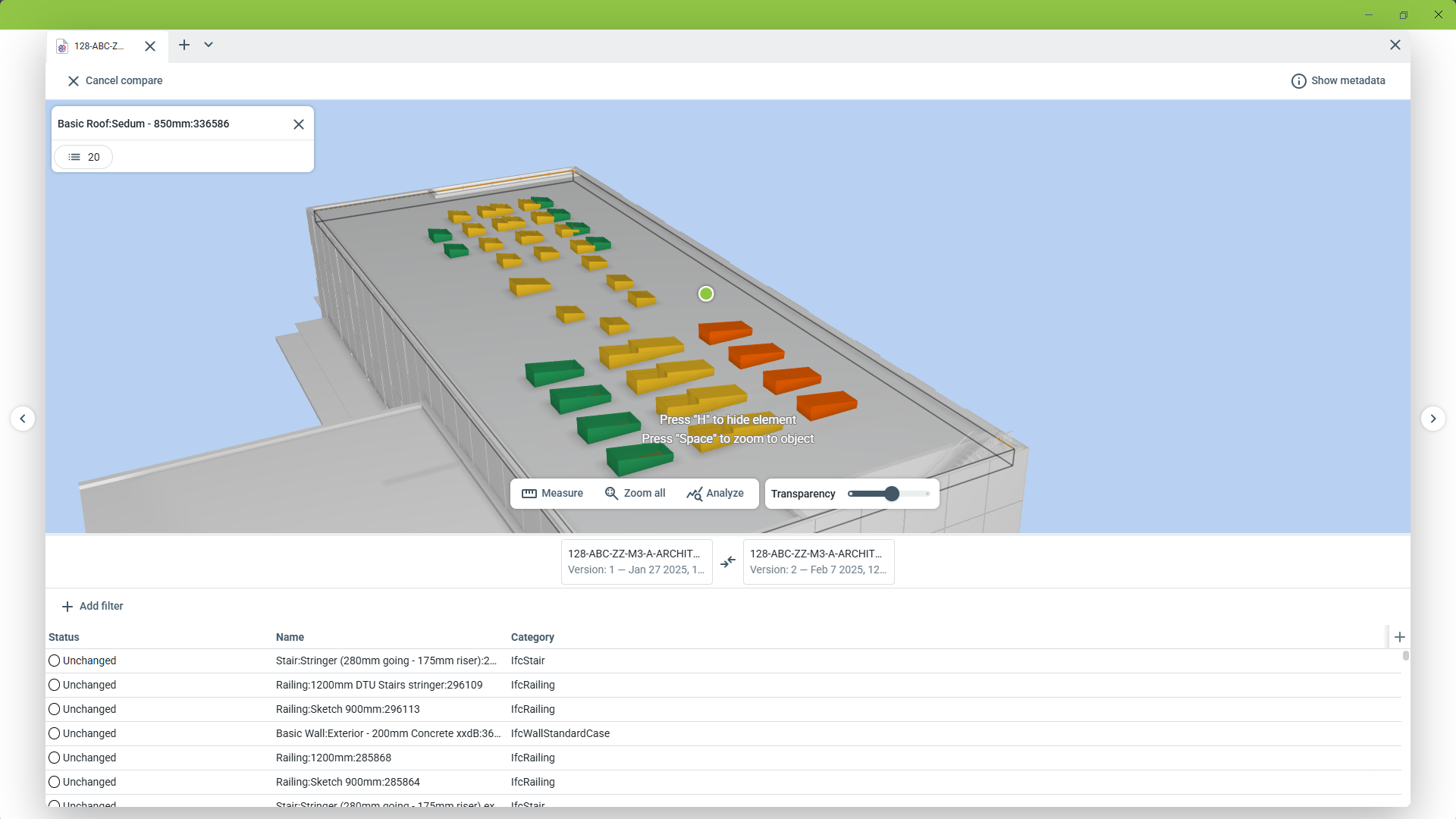

Maintenant, vous pouvez comparer les différentes versions des modèles. Au bas de la fenêtre, vous pouvez changer les versions que vous souhaitez comparer.

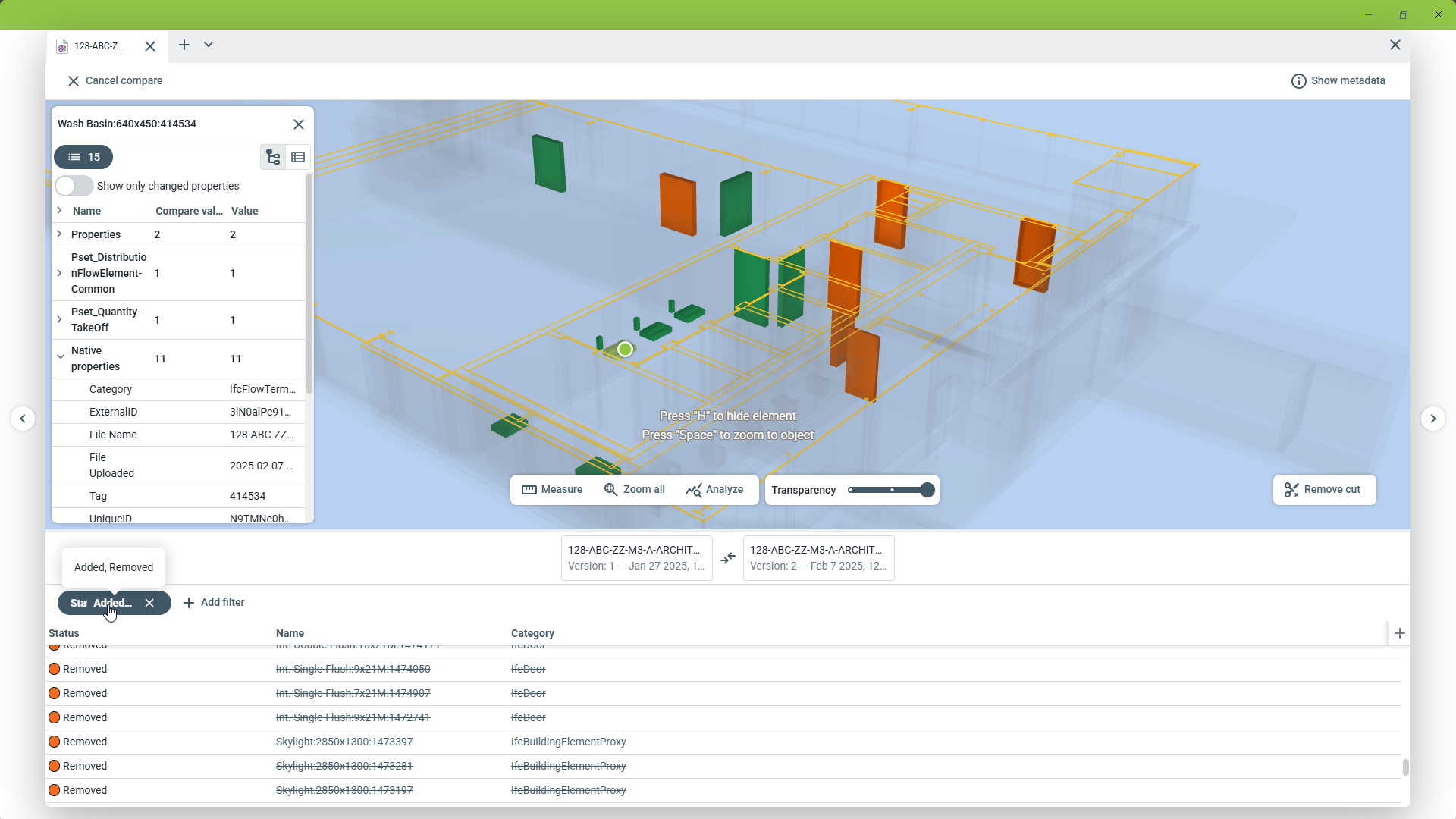

Vous pouvez utiliser la vue en liste en bas pour créer des filtres, ou cliquer sur des objets pour voir quelles propriétés ont changé.
