Mallin validointityökalu antaa käyttäjille mahdollisuuden asettaa vaatimuksia objektien välisille törmäyksille ja välyksille heidän rakennusmalleissaan ilman, että heidän tarvitsee odottaa toisen osapuolen palautetta. Käyttäjillä joilla on pääsy mallin validointiin, voivat siis itse arvioida malleja ominaisuuden avulla.
Työkalu mahdollistaa analysoinnin: noudattavatko objektit projektin törmäys- ja välysvaatimuksia, kun vaatimukset sovelletaan malliin Daluxissa, ja tarjoaa käyttäjille välittömästi tiedot, joita he tarvitsevat joko:
- Tee tarvittavat muutokset mallinnusohjelmistossa
- Työskentele yhdessä muiden projektin osallistujien kanssa kommentoimalla vaatimuksia rikkovia objekteja.
- Päätä olla huomioimatta törmäys-/välysvaatimus, jos se ei ole olennainen
Tekniset tiedot
Mallin validoinnin tuloksia voi tarkastella selaimessa, kun projektin ylläpitäjä on ottanut 'Automation'-toiminnon käyttöön.
Aktiiviset tarkistukset vaativat Daluxin työpöytäsovelluksen.
Kuinka käyttää mallin validointia tarkastuksiin

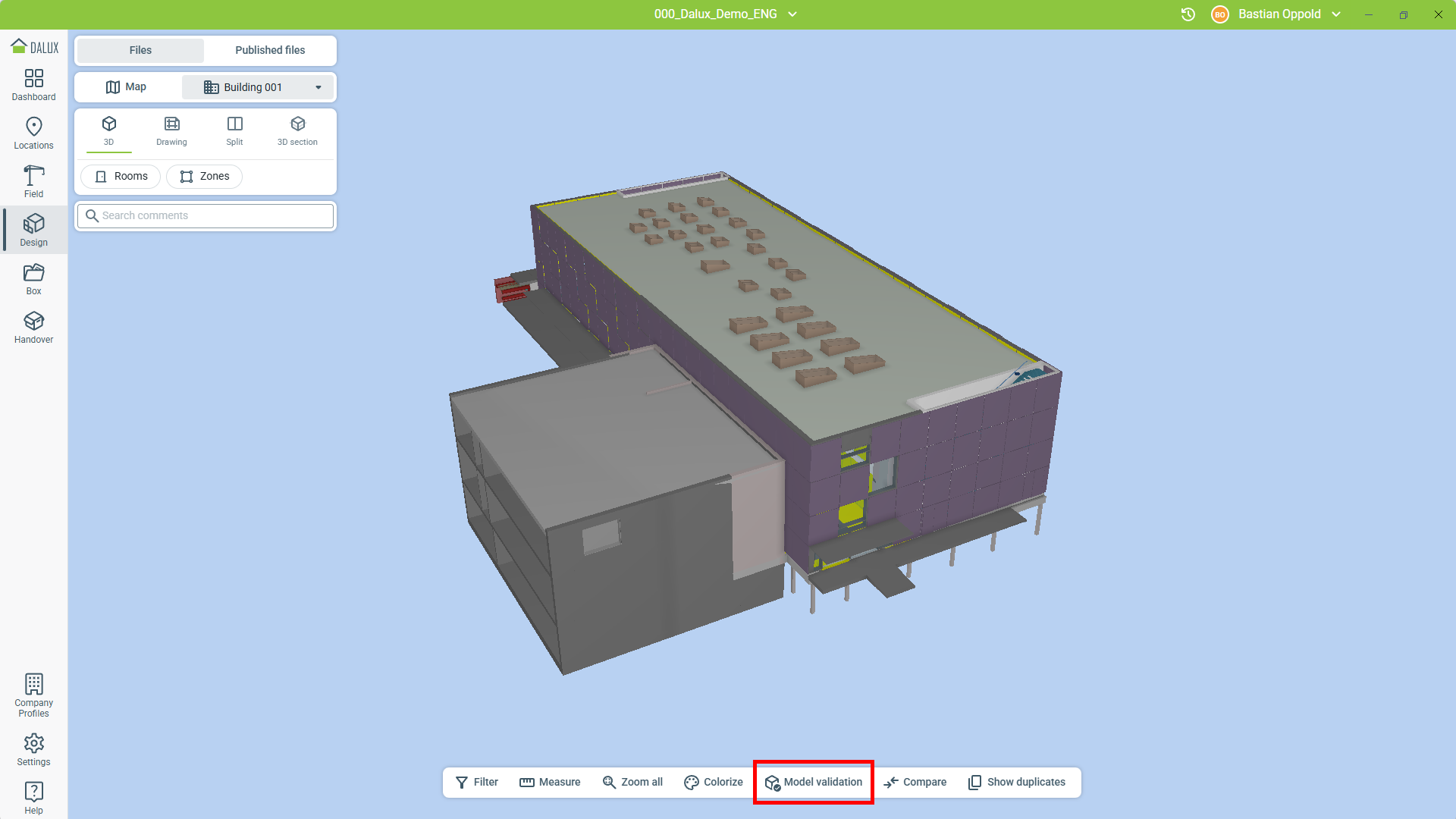

To use the feature, go to Design
Valitse rakennus
Valitse tiedostotaso
Mallin validointi.
Voit suorittaa projektin ylläpitäjän, ryhmän ylläpitäjän tai itsesi määrittelemiä tarkistuksia.
Jos haluat oppia, miten määrität tarkistuksia itsellesi, lue tämä artikkeli: Kuinka määrittää mallin validointi

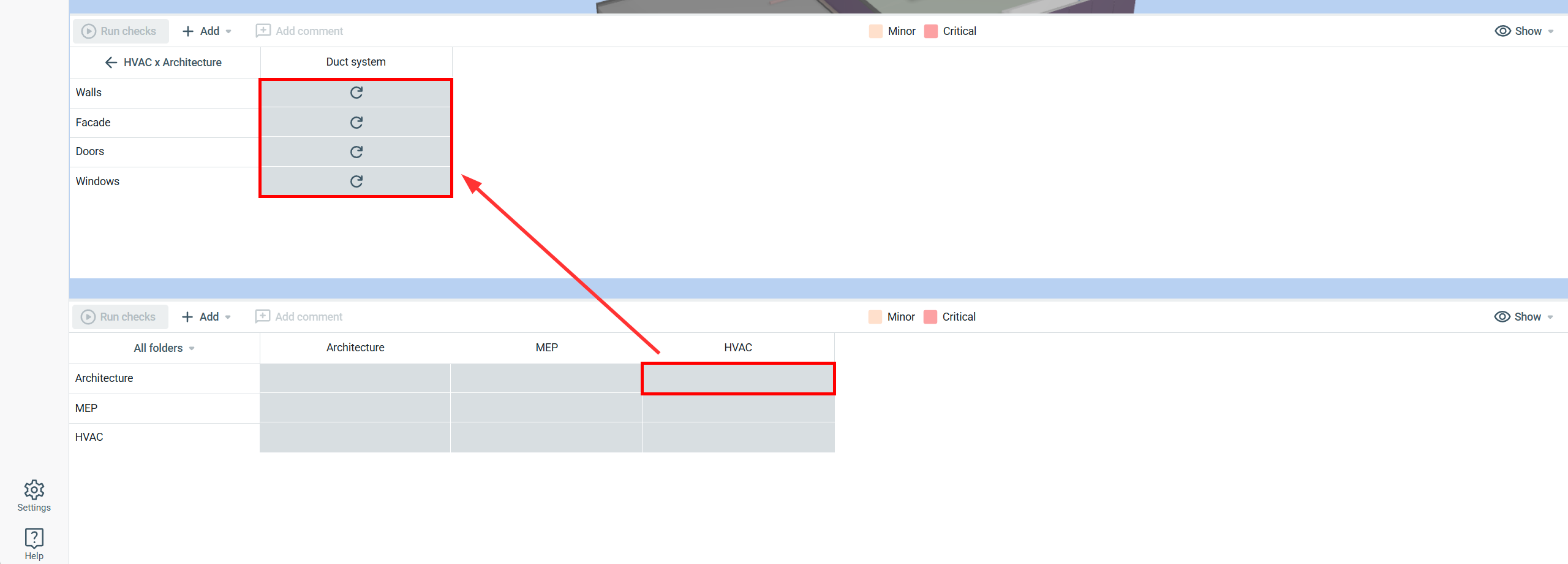

Voit suorittaa kaikki saatavilla olevat tarkastukset nopeasti napsauttamalla Suorita tarkastuksia. Jos haluat suorittaa erityisiä tarkastuksia, napsauta validointimatriisin solua ja valitse sitten määrätyn objektiryhmän solu.
Huomautus
Jos projektin ylläpitäjä on määrittänyt ne, tarkistukset voivat käynnistyä automaattisesti valitulle rakennukselle, kun uusia mallitiedostoja linkitetään rakennukseen tai kun olemassa olevia mallitiedostoja päivitetään.

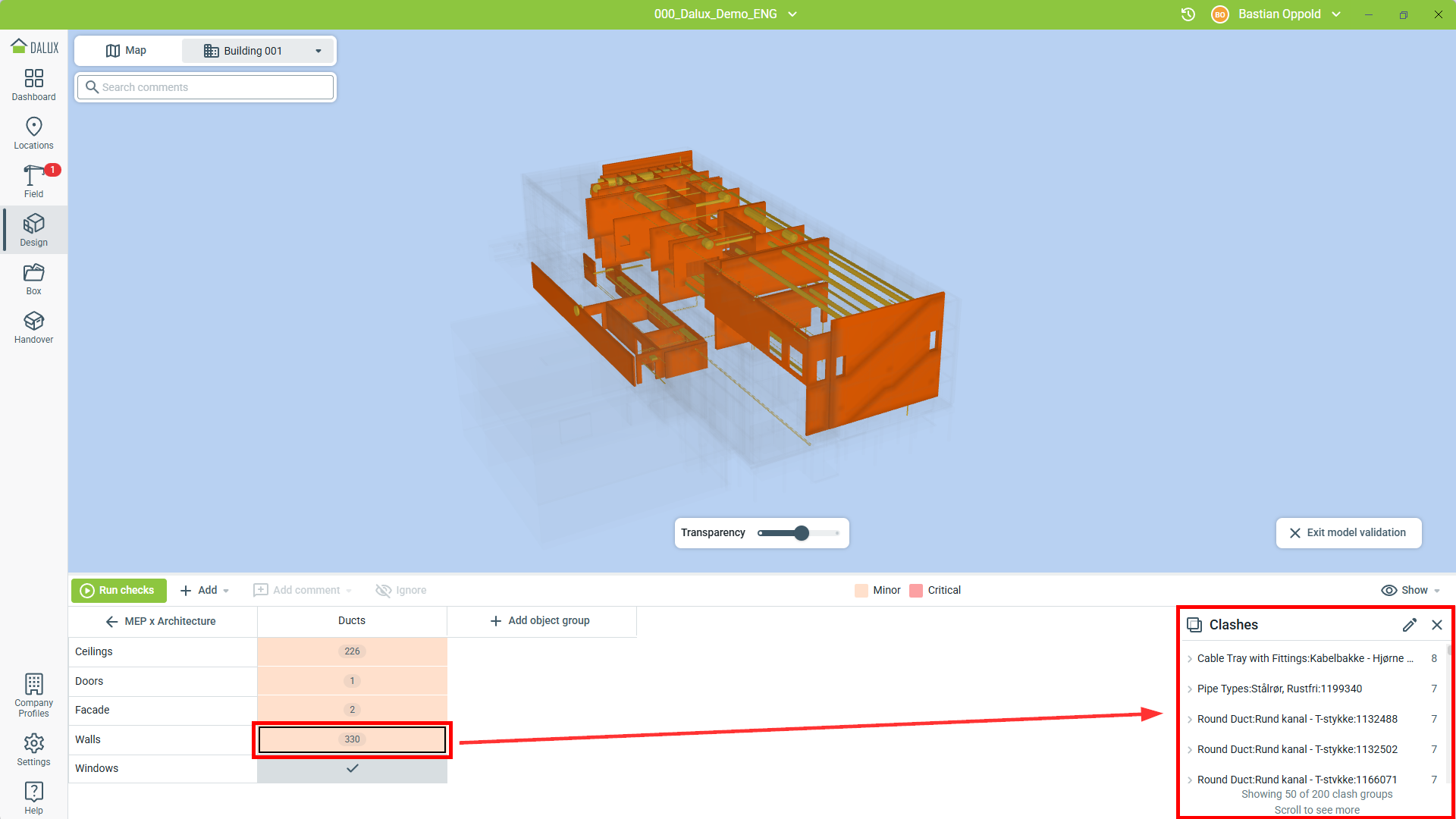

Tämä tarjoaa yleiskatsauksen kaikista törmäyksistä ja välyksistä: ne on ryhmitelty ristiriitaisia elementtejä olevan mukaan ja lajiteltu eniten konflikteja sisältävien mukaan.

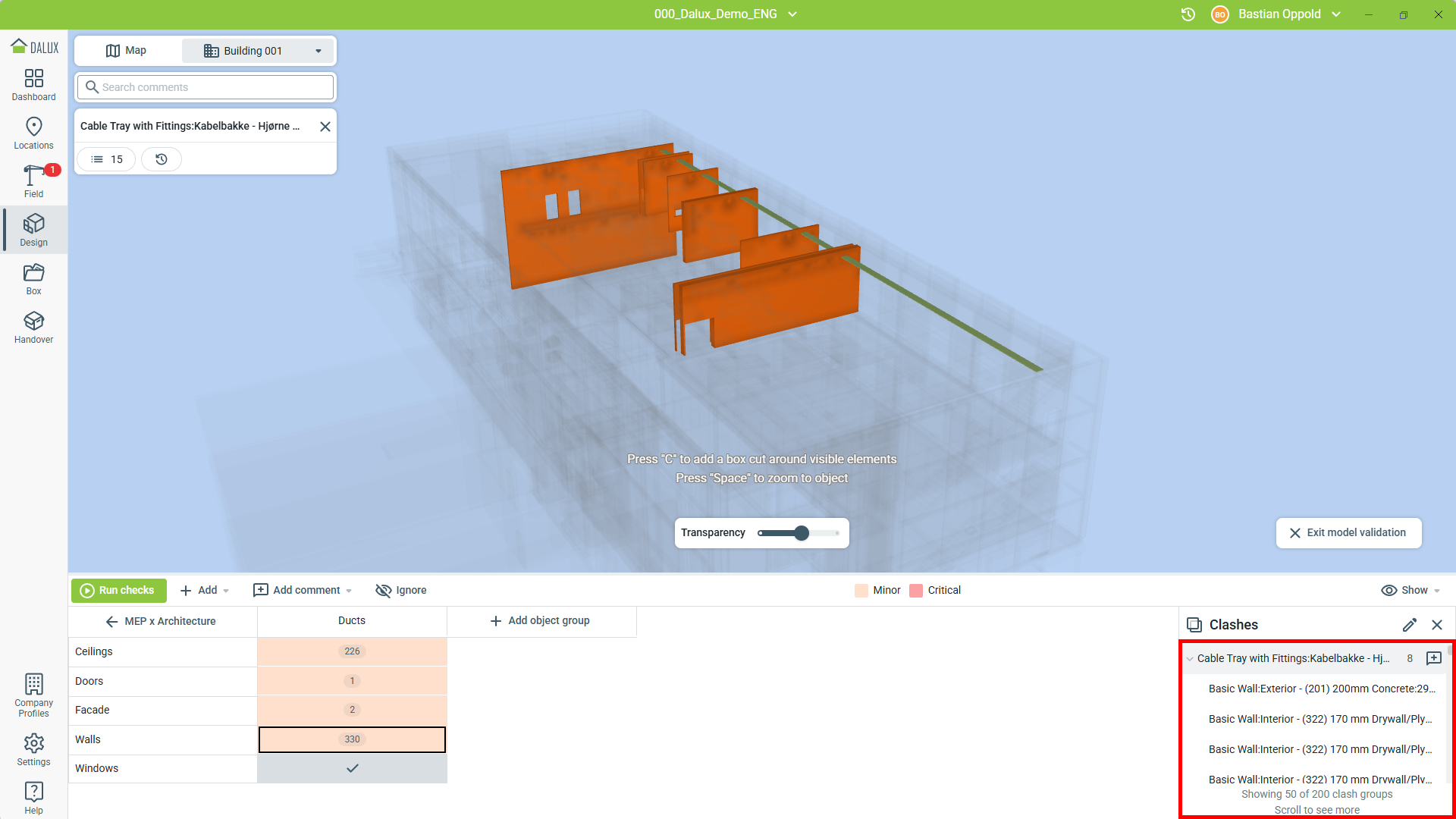

Napsauta joko merkintää listassa tai katselimen elementtiä nähdäksesi tietyn sääntöä rikkovan 3D-objektin.
Kun valitset objektin, sinulle esitetään luettelo kaikista yksittäisistä objekteista, joilla on ongelmia valitun objektin kanssa. Tällä tavalla voit valita yksittäiset objektit nähdäksesi vain tämän törmäyksen/ongelman ja arvioida sen joko kommentoimalla tai olemalla huomioimatta sitä, jos se ei ole sinulle olennainen.
Täältä voit käyttää tuloksia kommenttien luomiseen muille suunnittelun osallistujille tai päivittää omaa malliisi ratkaisemaan mahdolliset ongelmat.
Vinkkejä ja niksejä
Paina "C" luodaksesi laatikkoleikkauksen valitun ongelman ympärille, jolloin voit keskittyä tarkempiin yksityiskohtiin. Käytä 'Transparency'-liukusäädintä nähdäksesi suodatetut objektit lisäkontekstin saamiseksi.

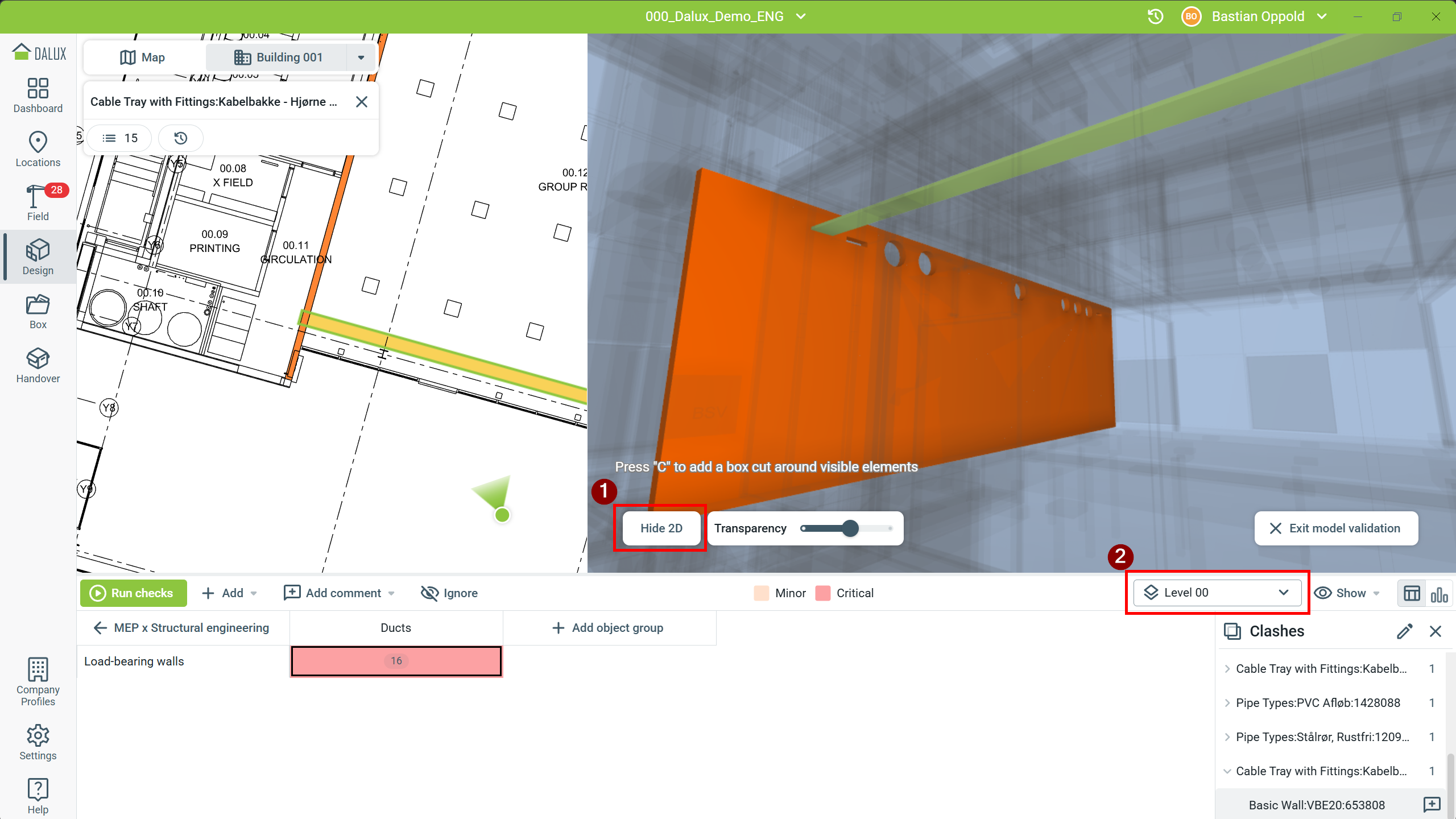

Avaa törmäykset jaetusta näkymästä tai napsauta 'Näytä 2D/Piilota 2D' (1) siirtyäksesi sen jälkeen jaettuun näkymään. Valitse törmäykset tai välykset listasta, tai napsauta 3D-elementtiä näyttääksesi törmäävät elementit piirustuksessa. Tason valitsin (2) antaa sinun siirtyä tasojen välillä.
Laadi kommentteja
Tehdäksesi yhteistyötä muiden kanssa, voit kommentoida sekä objektin että yksittäisen ongelman mukaan. Kommentoidessasi objekti sisältää kaikki siihen liittyvät havainnot yhteen kommenttiin.
Kommentit käyttävät projektissa jo määritettyjä kommenttityyppejä ja kommunikointikanavia.
Esimerkissä kanava törmää useisiin seiniin. Saatat joko haluta muuttaa omaa designiäsi ratkaistaksesi tämän törmäyksen tai voit luoda kommentin koordinoidaksesi tarvittavat muutokset muiden suunnittelun osallistujien kanssa.

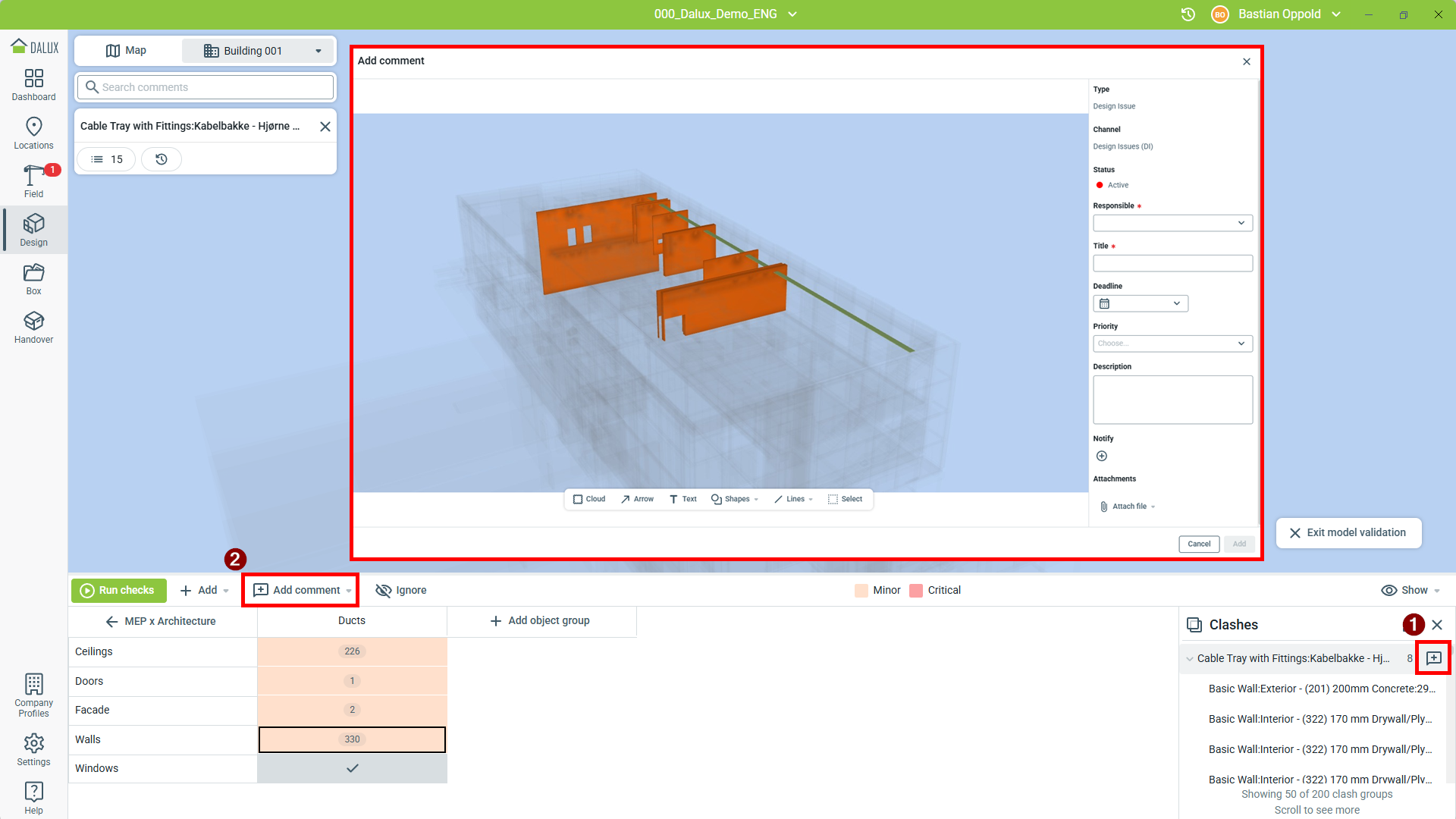

Kommentoidaksesi ongelmaa, valitse objekti/ryhmä tai yksittäinen ongelma ja klikkaa joko ongelman vieressä (1) tai
Lisää kommentti työkaluriviltä (2):
Valitse sitten sopiva tyyppi ja kanava kommentille ja täytä kommentin tiedot.
Lisätietoja
Jos haluat oppia lisää Kommenttien käytöstä, lue tämä artikkeli: Kuinka käyttää kommentteja.
Älä huomioi
Jos ongelma ei ole sinulle olennainen tai et tarvitse nähdä sitä, voit valita ollaksesi huomioimatta sitä.
Huomiot ovat henkilökohtaisia, joten muut projektin osallistujat näkevät edelleen ongelman.

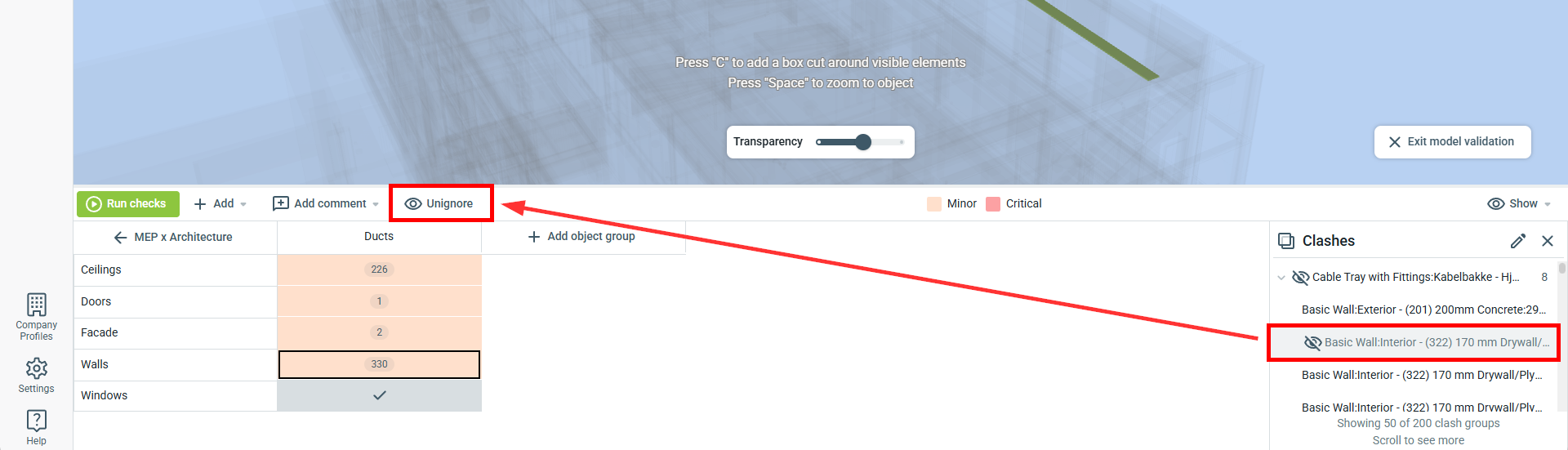

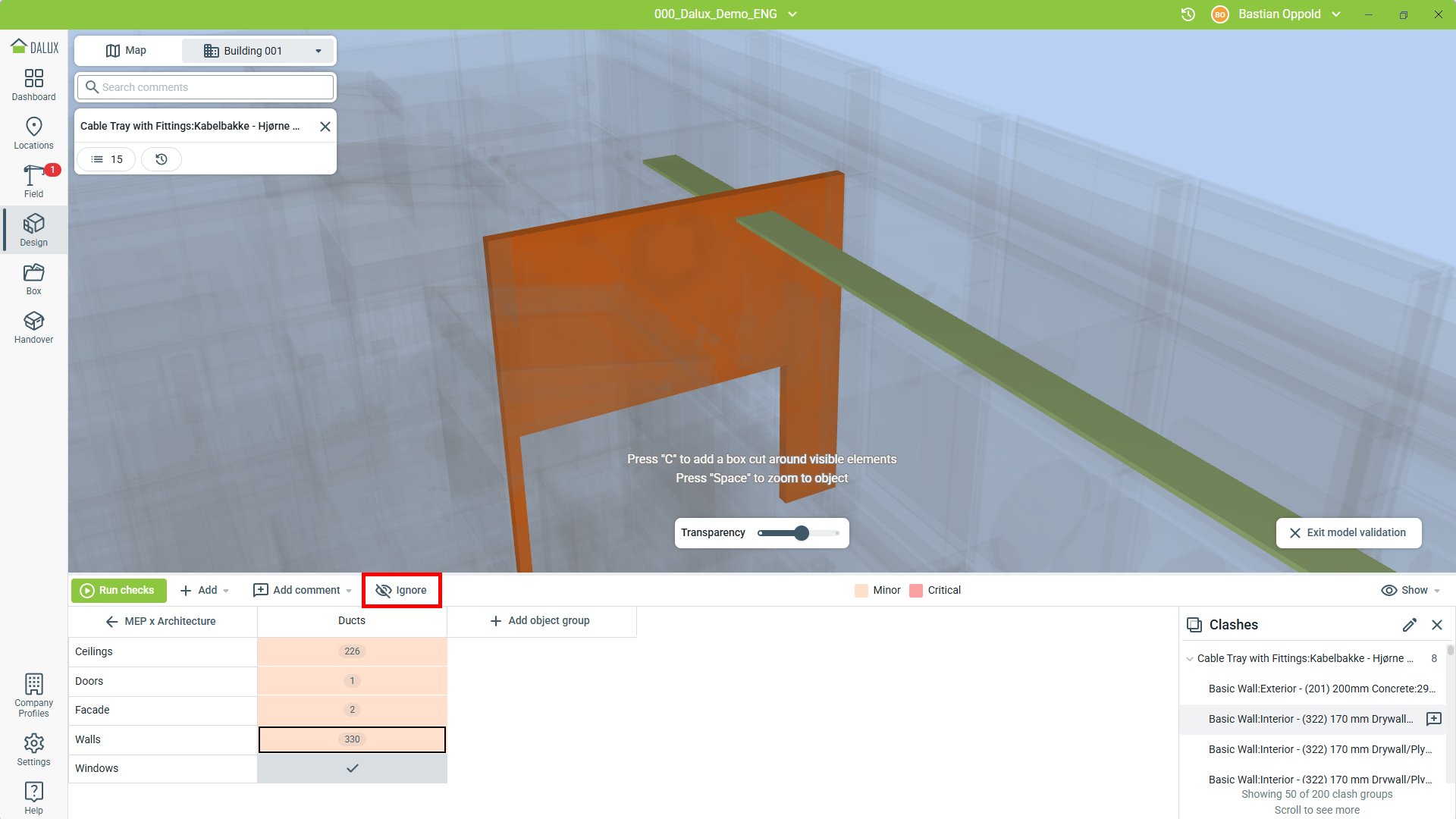

Jos haluat ohittaa ongelman, valitse ongelma ja napsauta Älä huomioi:

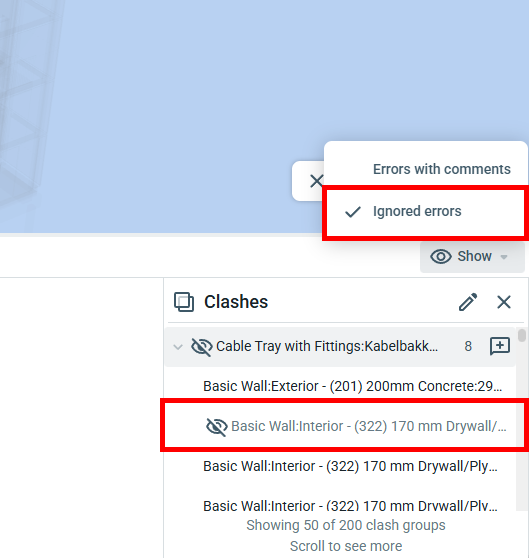

Tämä törmäys ei enää näy tarkistuksessa, ellei nimenomaisesti näytetä ohitettuja törmäyksiä. Valitse 'Ignored errors' Näytä-valikosta:
Huomioi
Jos ongelma on jälleen olennainen ja haluat poistaa ohituksen, valitse ongelma listalta ja napsauta Poista ohitus työkalupalkissa.
Mallin validoinnin historia

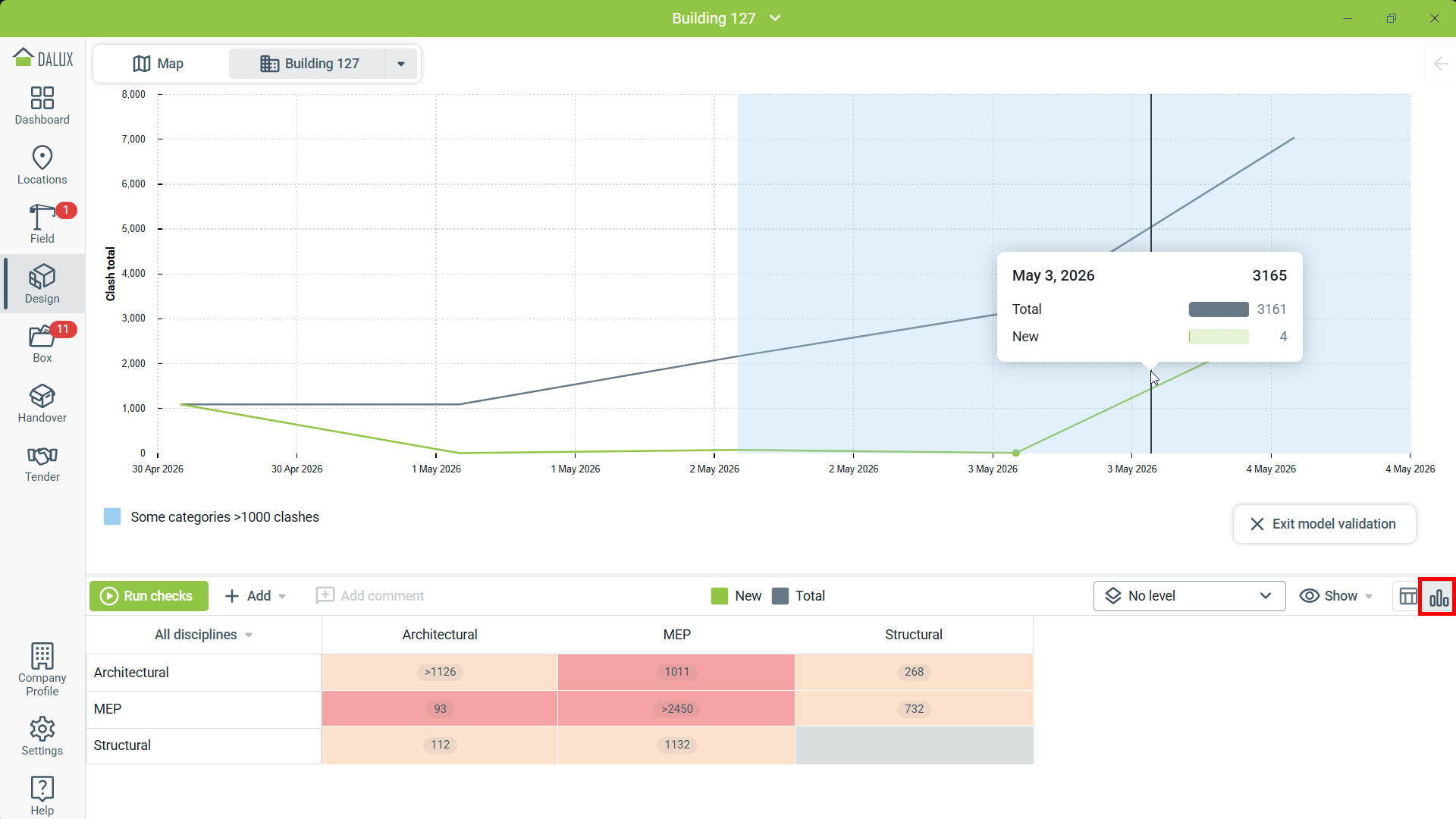

Kun suunnittelijat päivittävät mallejaan ja ratkaisevat ongelmia, koordinointitilan ja ratkaisemattomien törmäysten seuraaminen voi olla vaikeaa. Siirry kaavionäkymään nähdäksesi törmäysten historian. Tämä sisältää törmäysten kokonaismäärän minä tahansa tiettynä päivänä sekä uusien ja ratkaistujen törmäysten määrän koko projektin aikajanalla.
Napsauta kahden törmäävän suunnittelualan solua validointimatriisissa nähdäksesi vain valittujen suunnittelualojen historian.
