Tämä artikkeli selittää, miten luodaan ja avataan nopeasti linkkejä piirustuksiin ja dokumentteihin, jotka on linkitetty tiedoston numero-kenttään.
Kuinka käyttää hyperlinkkejä
Hyperlinkkejä käytetään nopeaan navigointiin eri piirustusten ja dokumenttien välillä - esimerkiksi siirryttäessä tasokuvasta detaljiin, tai dokumentista piirustukseen.
Manuaalisissa tiedostoissa linkit näkyvät vihreinä. Jos linkki on sininen, on tiedosto ladattu liitännäisen kanssa.
Tekninen tieto
Hyperlinkit asiakirjoihin ovat tuettuja vain uusille tiedostoille, jotka on ladattu 4. elokuuta 2025 jälkeen, koska ne täytyy käsitellä uudella asiakirjakäsittelijällämme.
Käytä hyperlinkkejä Sijainneissa

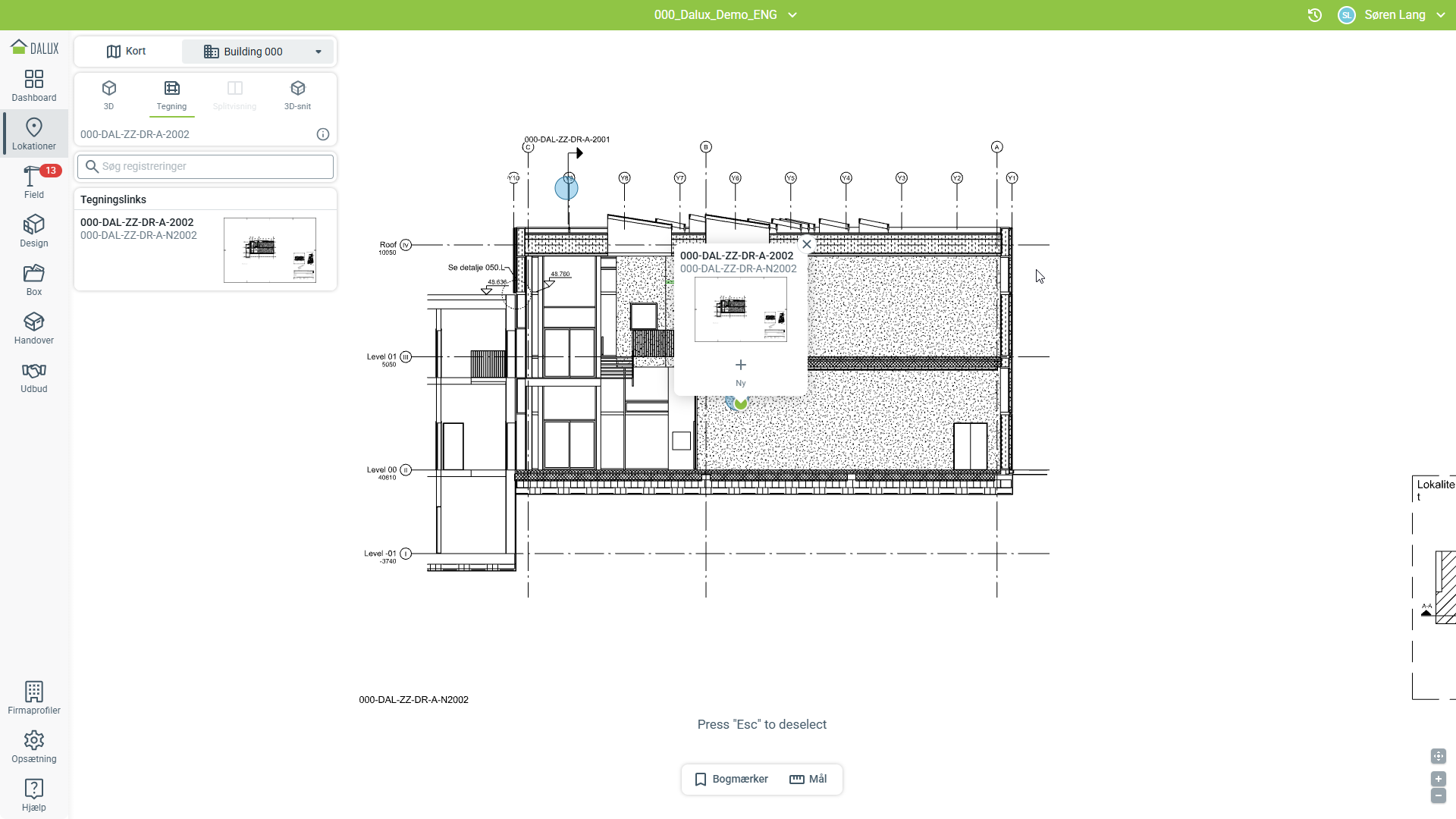

Jos olet kohdassa Sijainnit, voit klikata hyperlinkkiä avataksesi liitetyn piirustuksen tai asiakirjan.

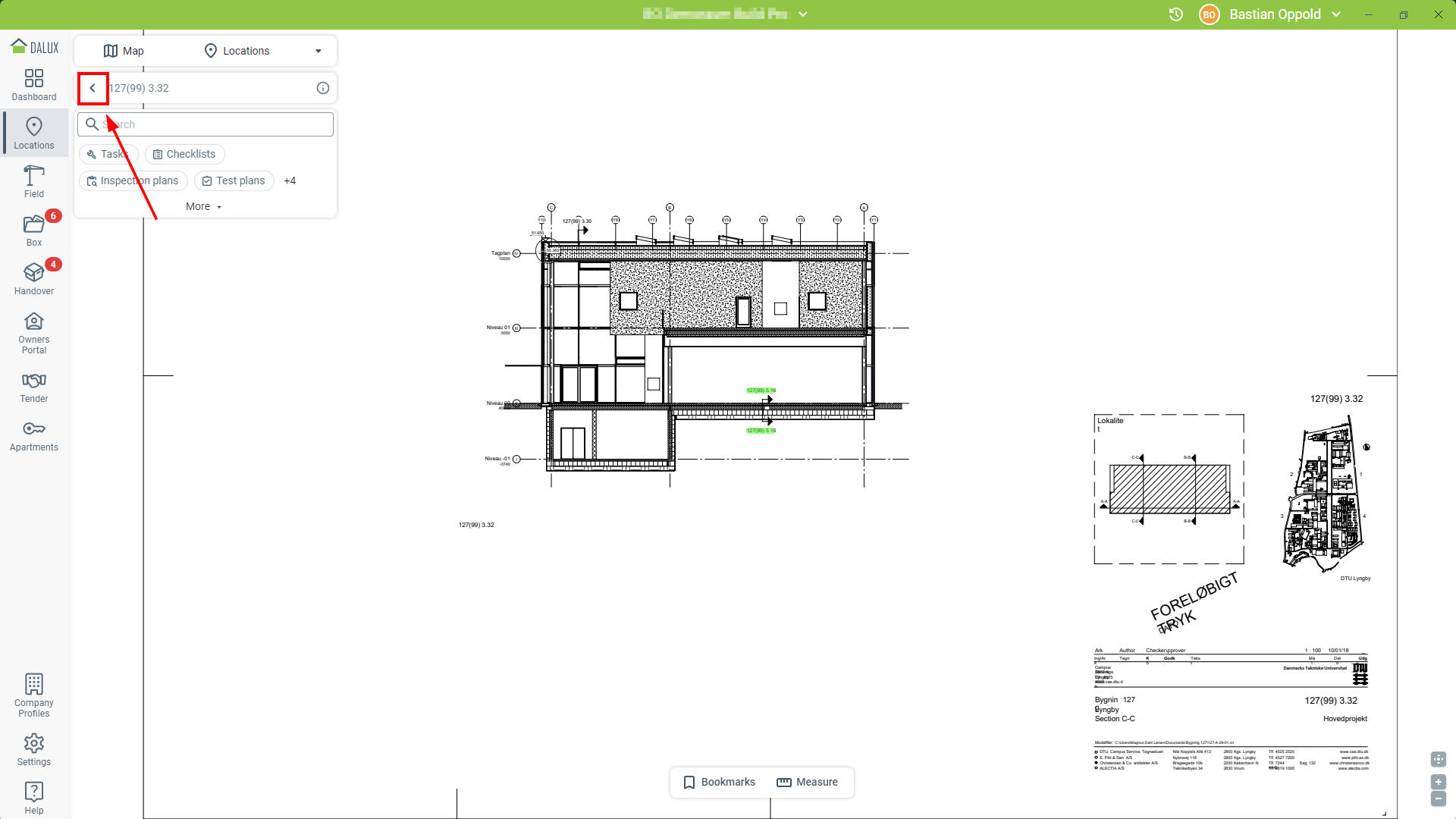

Voit aina käyttää -kuvaketta siirtyäksesi takaisin edelliseen piirustukseen:
Tekninen tieto
Huomaa, että jos käytät useita tiedostotasoja, vain julkaistut piirustukset näytetään Sijainneissa.
Käytä hyperlinkkejä Boxissa

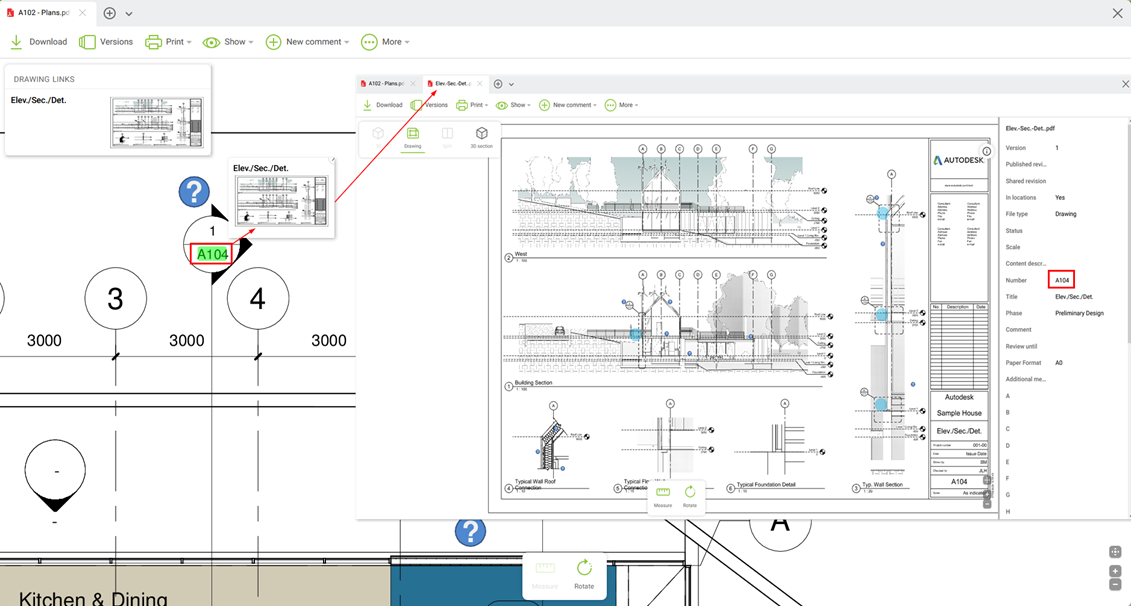

Boxissa hyperlinkillä avatut piirustukset tai asiakirjat avautuvat uutena välilehtenä nykyisessä näkymässäsi. Linkki avaa aina uusimman version tiedostosta, johon sinulla on pääsy, riippumatta tiedostotasosta.
Miten määrittää hyperlinkit
Tunnista tiedostonumerot piirustuksissa ja asiakirjoissa

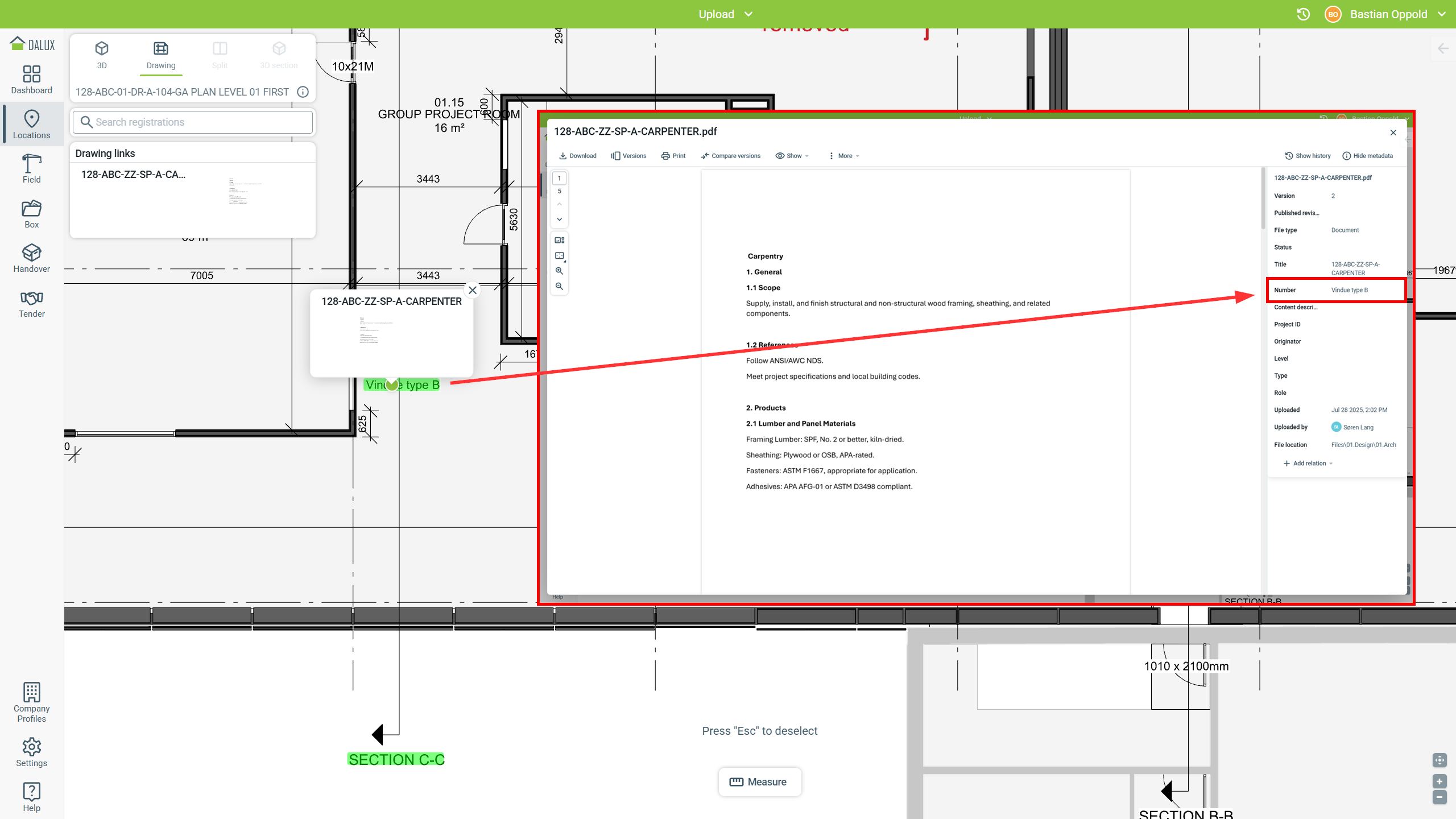

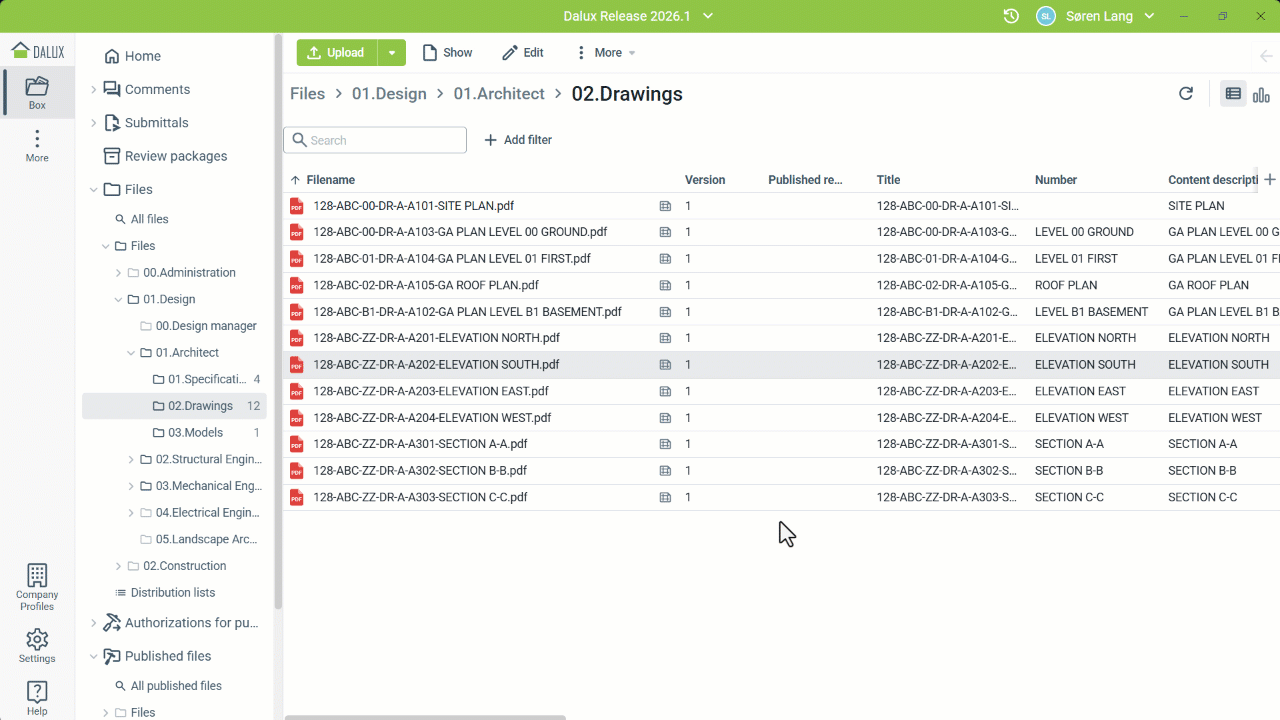

Numero viittaa Dalux-metadata-kenttään ”Numero”. Täytä tämä kenttä tarkalleen sillä merkkijonolla, joka näkyy piirustuksissa, joihin haluat luoda linkin. Voit tehdä tämän joko latauksen aikana tai sen jälkeen. Dalux luo sitten automaattisesti linkin.

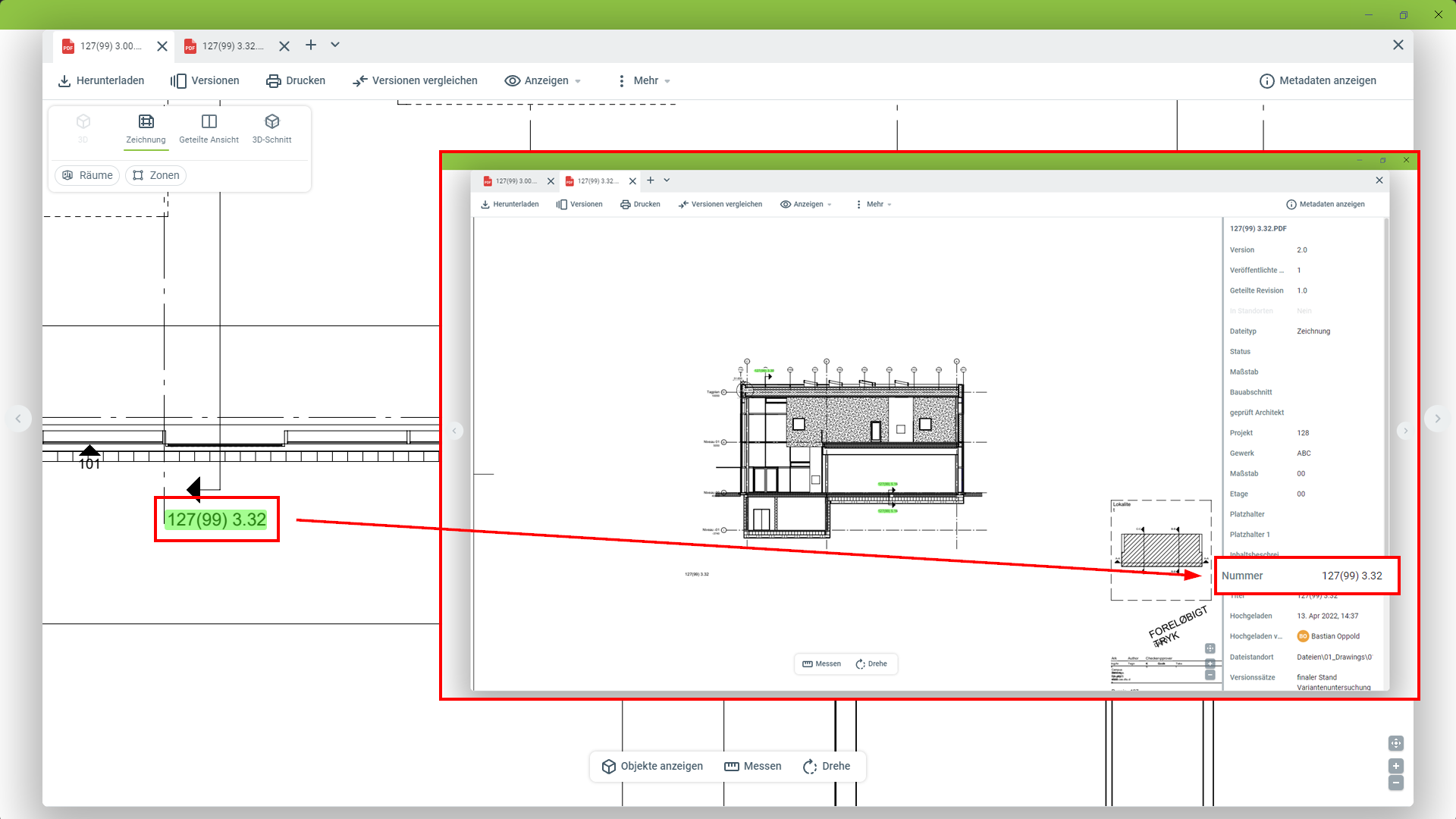

Seuraavassa esimerkissä piirustus nimettiin "127(99) 3.32" pohjapiirroksessa, joten täsmälleen sama merkkijono syötetään Numero -metatietokenttään. Dalux tunnistaa merkkijonon pohjapiirustuksessa ja luo hyperlinkin sen mukaisesti.
Hyperlinkkien perusvaatimukset
Merkkijonon tunnistamiseen tarvittavat perusvaatimukset ovat:
- Hyperlinkkejä voi luoda vain PDF-tiedostoihin tai DWG-piirustuksiin
- Merkkijonon on oltava pidempi kuin 1 merkki
- Merkkijonon on oltava lyhyempi kuin 45 merkkiä
- Merkkijonossa on oltava vähintään yksi ei-numeerinen merkki (kirjain, symboli)
Vinkkejä hyperlinkkien luomiseen
- Fontti: Vältä fontteja, joissa on liian kapea/leveä väli merkkien välillä. Suosittelemme käyttämään Microsoftin oletuspaketeista löytyviä tai niitä vastaavia fontteja.
- Välilyönnit ennen/jälkeen hyperlinkin: Käytä välilyöntejä hyperlinkin edessä ja takana, jotta se voidaan havaita.
Esimerkki: Sen sijaan, että
"Käytä piirustusta A-40-EK-ST-U02 saadaksesi lisätietoja"
eristä piirustuksen numero välilyönneillä
"Käytä piirustusta: A-40-EK-ST-U02 saadaksesi lisätietoja"
- Fonttityyli: Vältä käyttämästä fonttityylejä, kuten lihavoitu ja kursivoitu.
- Mallinnusohjelmisto: Jos ohjelmisto tukee suoraa "Vie PDF:ään" -vaihtoehtoa, se todennäköisesti käyttää omaa PDF-luontia/moottoriaan. Tulostustoiminnon käyttäminen ja “Microsoft Print to PDF” -vaihtoehto voi johtaa parempaan lopputulokseen.
Määritä hyperlinkit CAD-ohjelmistossa

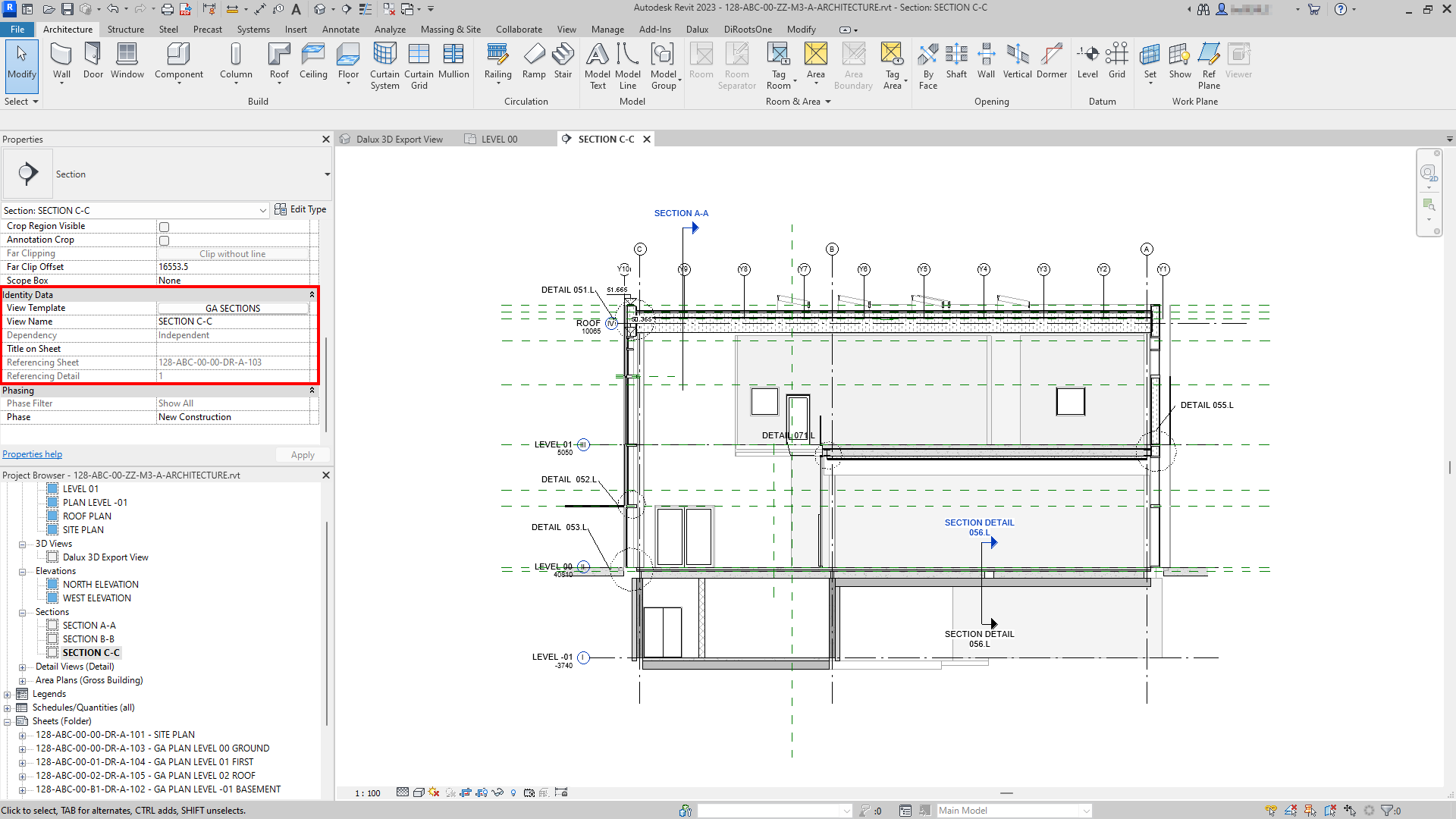

Jos olet toteuttanut viittauksia mallinnusohjelmistossa kuten Revit, ja lataat piirustuksesi Daluxiin liitännäisen kautta, ne luodaan automaattisesti sinisinä hyperlinkkeinä.
Luo manuaalisia hyperlinkkejä
Voit myös luoda omia manuaalisia hyperlinkkejä. Tämä avulla voit tehdä mukautettuja linkkejä piirustuksiin ja asiakirjoihin, joihin haluat viitata suoraan.
Avaa tiedosto, johon haluat sijoittaa linkinLinkitä tiedostoon
Valitse tiedosto, johon haluat linkittää
Sijoita linkki tiedostoon
Kun olet luonut linkin, vedä se oikeaan sijaintiin. Oletusarvoisesti linkissä näkyy tiedoston nimi. Voit muokata sen käyttämään lyhyempää tai helpommin luettavaa nimeä.
Tekniset tiedot
Näet manuaaliset hyperlinkit vain, jos sinulla on pääsy tiedostoon, johon linkitetään.
Jos manuaalisia hyperlinkkejä sisältävä tiedosto on Sijainneissa ja käytät tiedostoalueita, hyperlinkki näkyy vain, jos linkitetty tiedosto on julkaistu.
