Tässä artikkelissa näytetään, miten BIM-ominaisuuksia käytetään Daluxin eri osa-alueilla, kuten lomakkeissa, tehtävissä, tai hyväksynnöissä.
Mitä ovat BIM-ominaisuudet?
BIM-ominaisuudet ovat tietoja, joita tietomallien objektit sisältävät. Kun tietomallit ladataan Daluxiin, BIM-ominaisuudet latautuvat niiden mukana, ja Dalux voi lukea ja näyttää niitä.

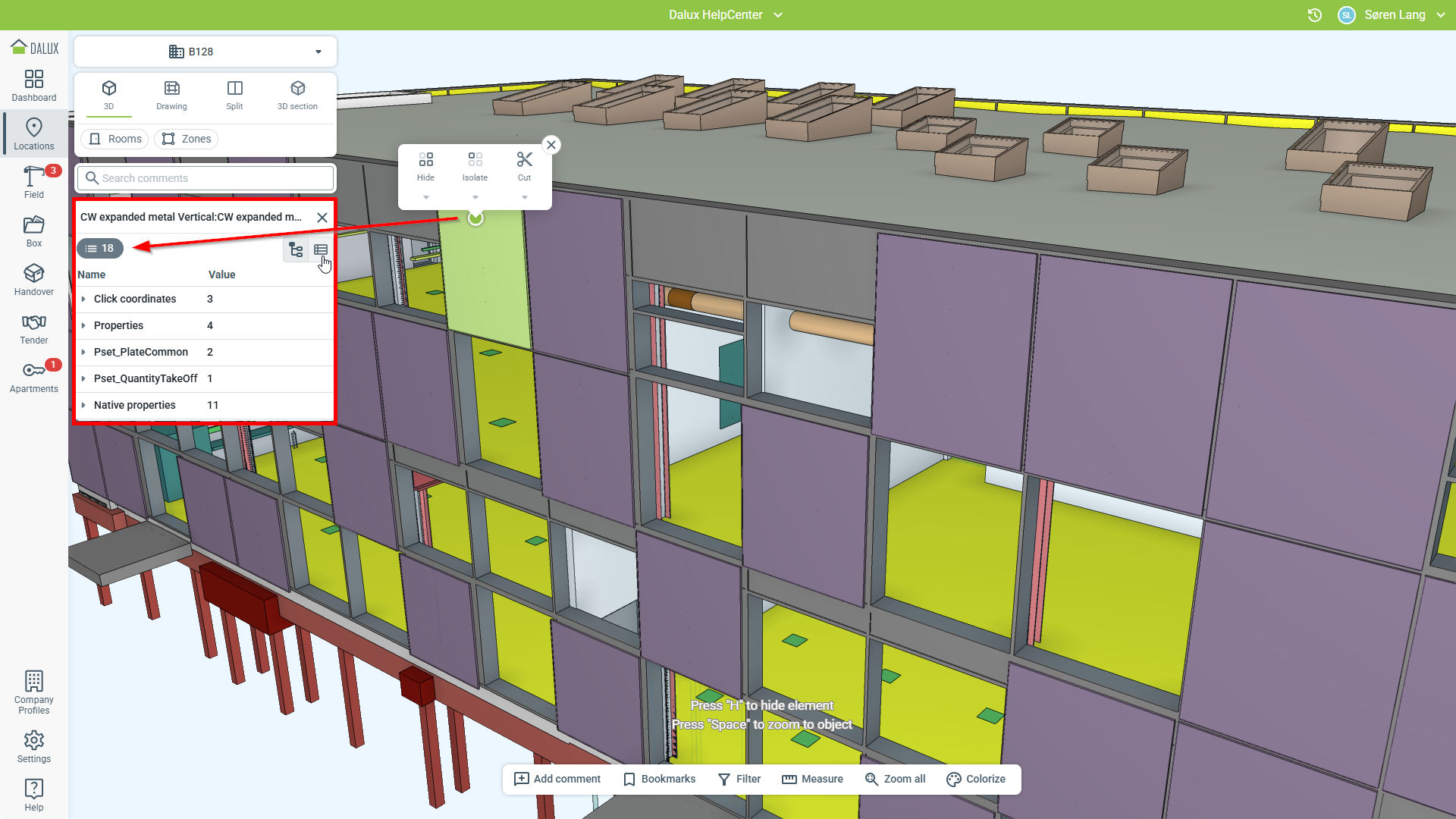

Objektin BIM-ominaisuuksia voidaan tarkastella valitsemalla kyseinen objekti 3D-näkymässä ja napsauttamalla ominaisuuksia () objektin tietotiedot-ikkunassa. Ominaisuudet on ryhmitelty ominaisuusryhmiin:
BIM-ominaisuudet Daluxissa
BIM-ominaisuuksia käytetään välittämään tietoa käyttäjälle rakennuksesta ja sen elementeistä.
Mallipohjat

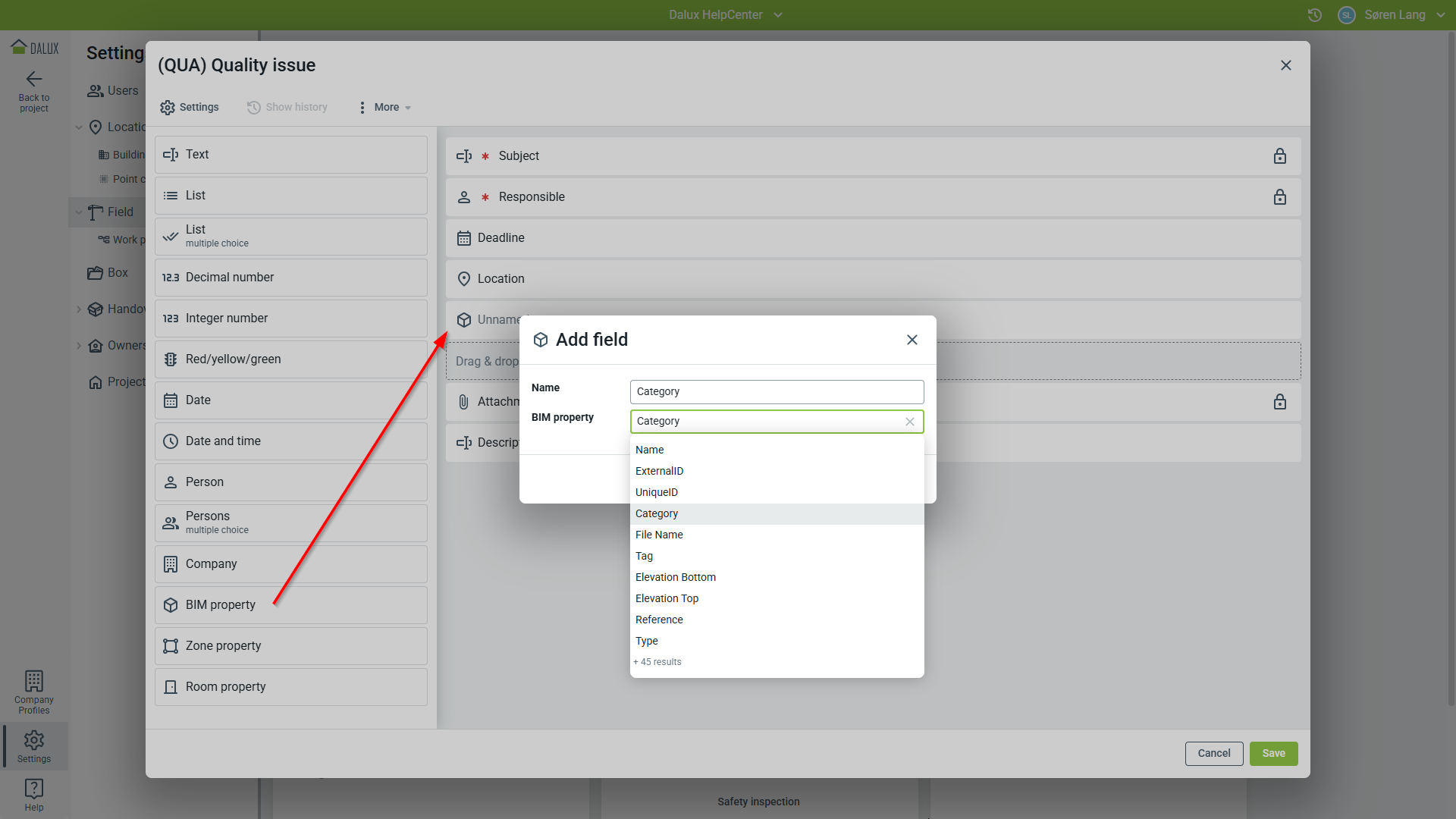

Ominaisuuksia voidaan käyttää mallipohjissa Daluxin eri ominaisuuksissa. Käyttääksesi sitä mallipohjassa, siirry tehtävän/lomakkeen/hyväksynnän mallipohjaan ja raahaa BIM-ominaisuus -kenttä vasemmasta sarakkeesta oikeanpuoleiseen mallipohjaan:
Vinkkejä
Kun lisäät BIM- tai vyöhykeominaisuuden tehtävä-, hyväksyntä- tai lomakepohjiin, saatavilla olevia ominaisuuksia ehdotetaan alasvetovalikossa.
Tärkeää
BIM-ominaisuuskentän tiedot täydentyvät automaattisesti tietomallista, eikä tietosisältöä voi muokata manuaalisesti, kun niitä käytetään lomakkeessa tai tehtävässä.

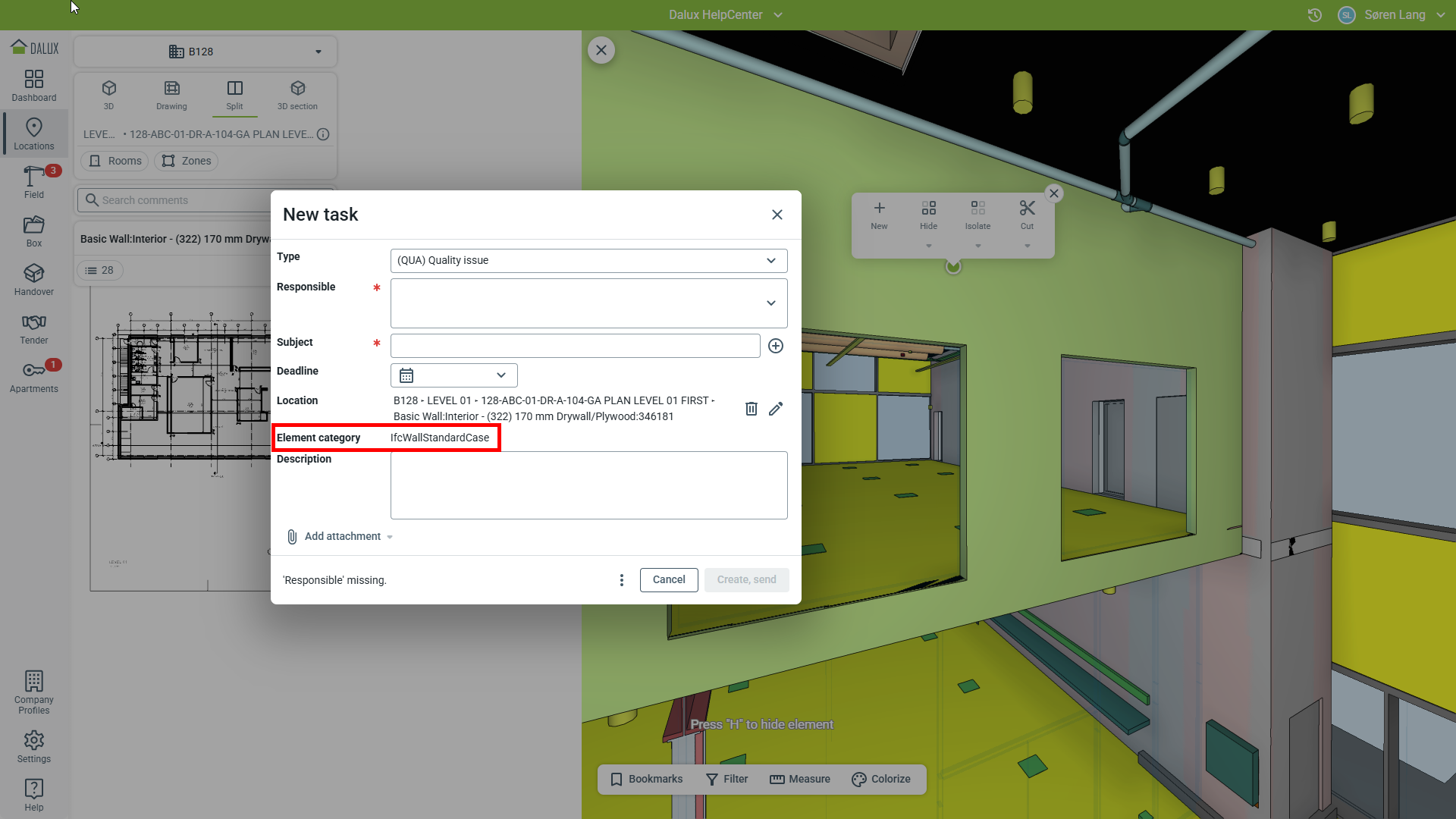

BIM-ominaisuuskentät täydentyvät valituilla tiedoilla, kun objekti valitaan lomakkeen/tehtävän sijainniksi. Kenttien tiedot määräytyvät mallipohjassa valitun BIM-ominaisuuden mukaan:
BIM-ominaisuudet suodattimina
BIM-ominaisuuksia voidaan käyttää myös suodattimina rakennuksen 3D-näkymässä yhden tai useamman ominaisuuden perusteella. Tätä varten:
Valitse rakennuksen BIM-elementti napsauttamalla sitä Napsauta
(ominaisuudet)

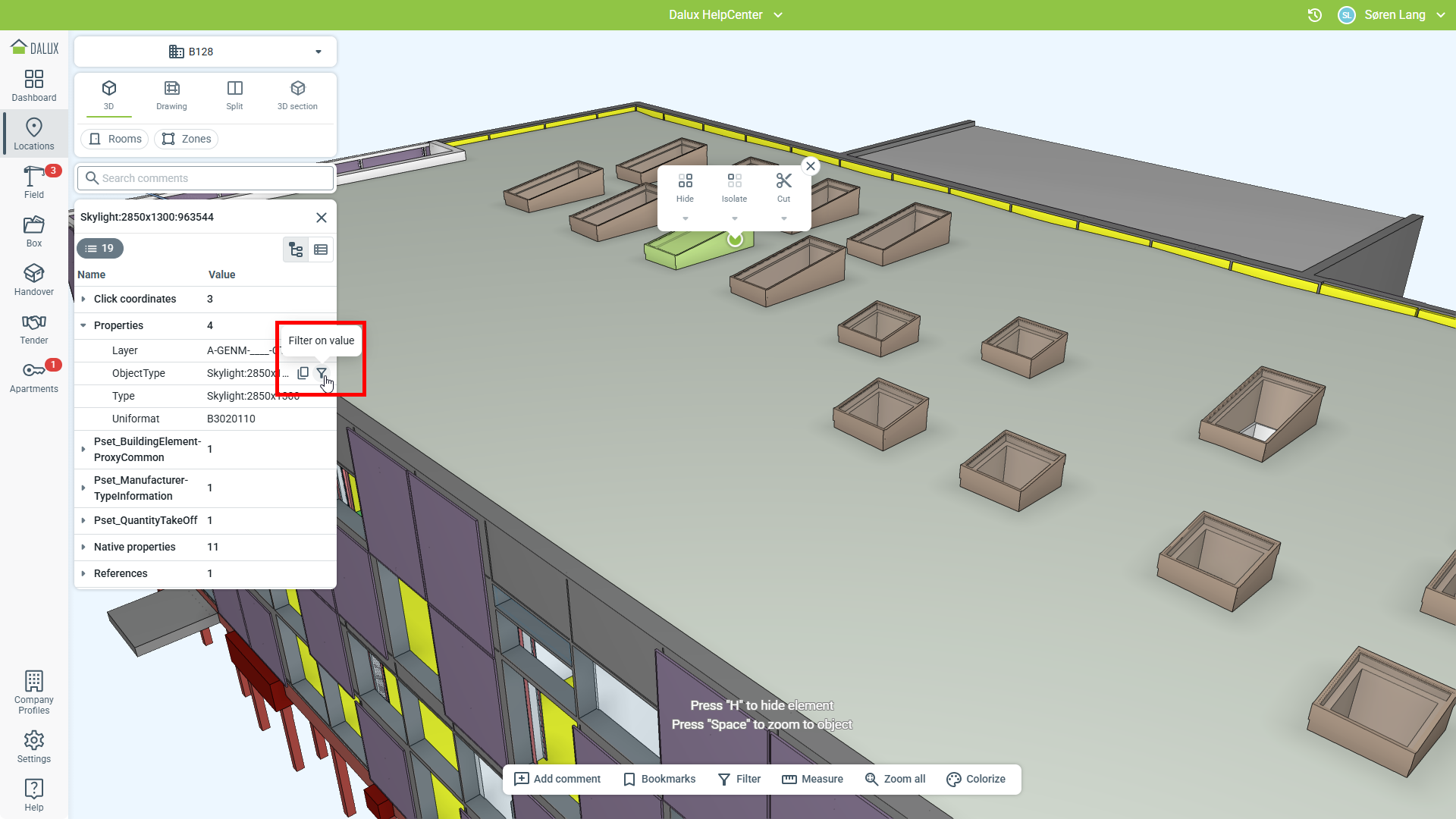

Napsauta
kuvaketta sen ominaisuuden oikealla puolella, jonka mukaan haluat suodattaa:

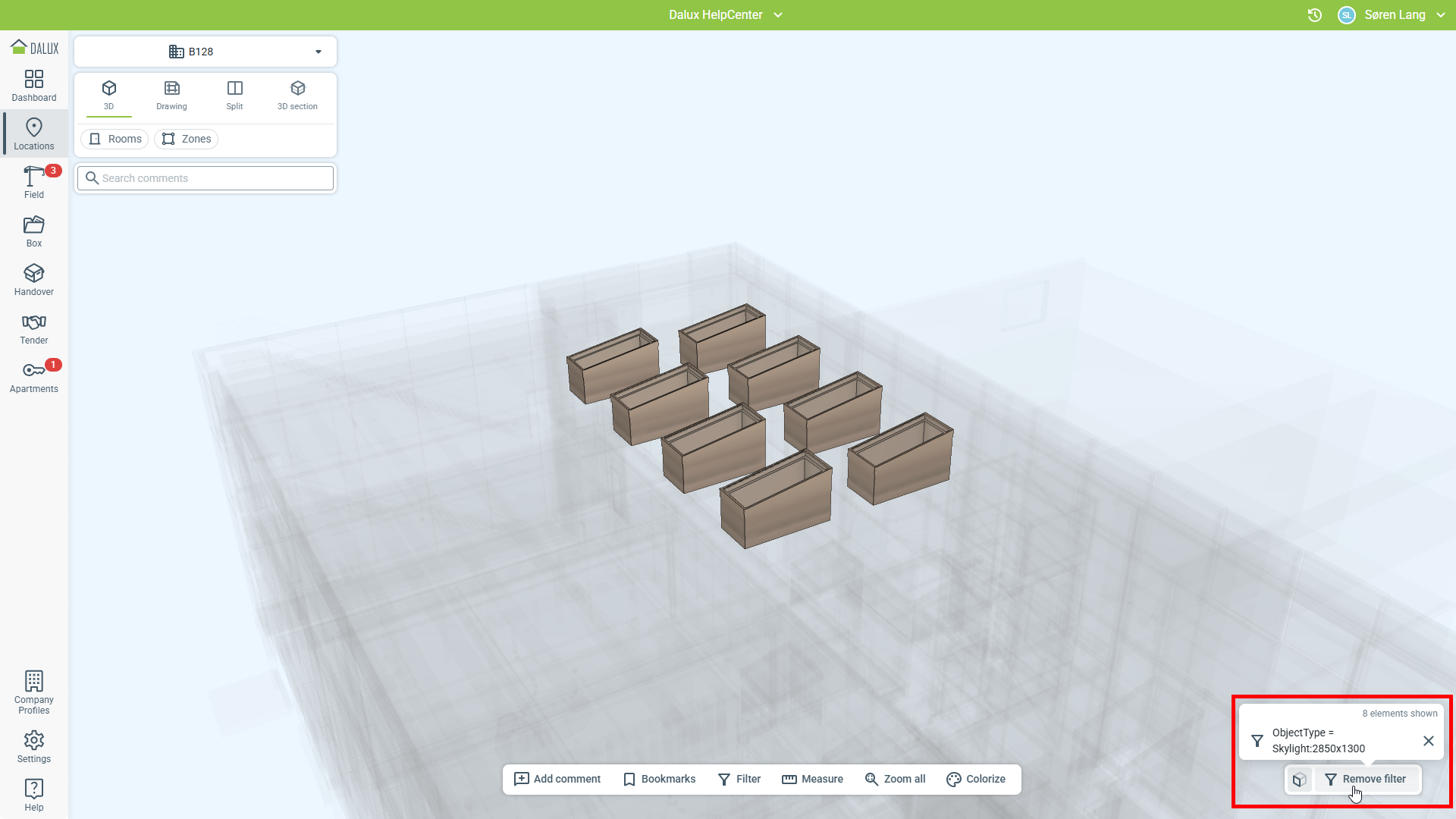

Voit nähdä, mitä ominaisuutta suodattimet suodattavat, ja poistaa suodattimen.
