Tässä artikkelissa käsitellään, miten vyöhykkeet ja vyöhyketasot asetetaan projektissasi. Vyöhykkeiden avulla projektiin kuuluvia sijainteja on helpompi erottaa toisistaan. Niitä käytetään Daluxin muissa ominaisuuksissa, kuten tarkastussuunnitelmat, itselleluovutukset ja Apartments. Voit myös liittää asiakirjoja vyöhykkeisiin.
Kuinka luodaan vyöhykkeet

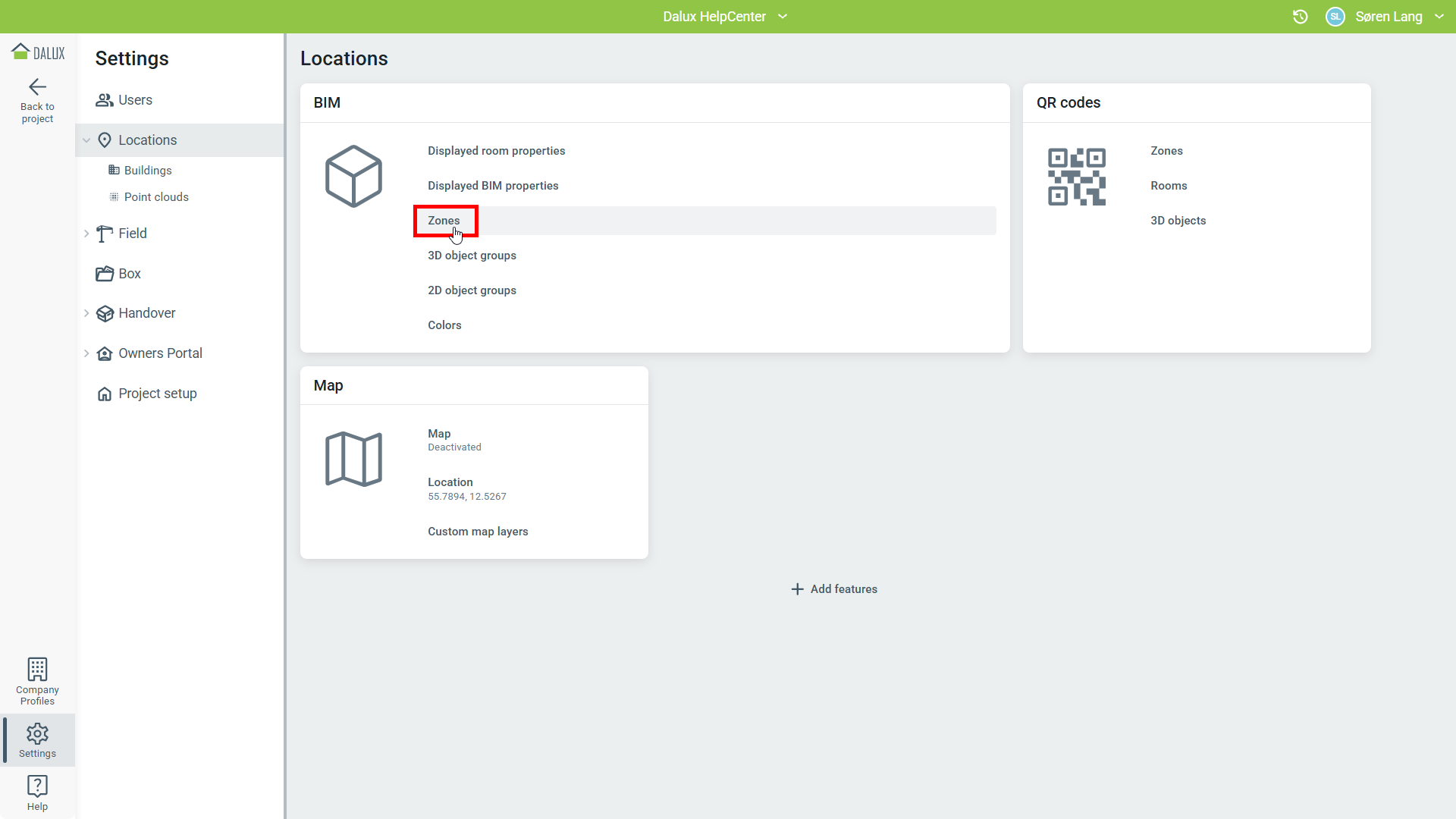

Aseta vyöhykkeet projektiisi menemällä Asetukset
Sijainnit
'Vyöhykkeet':

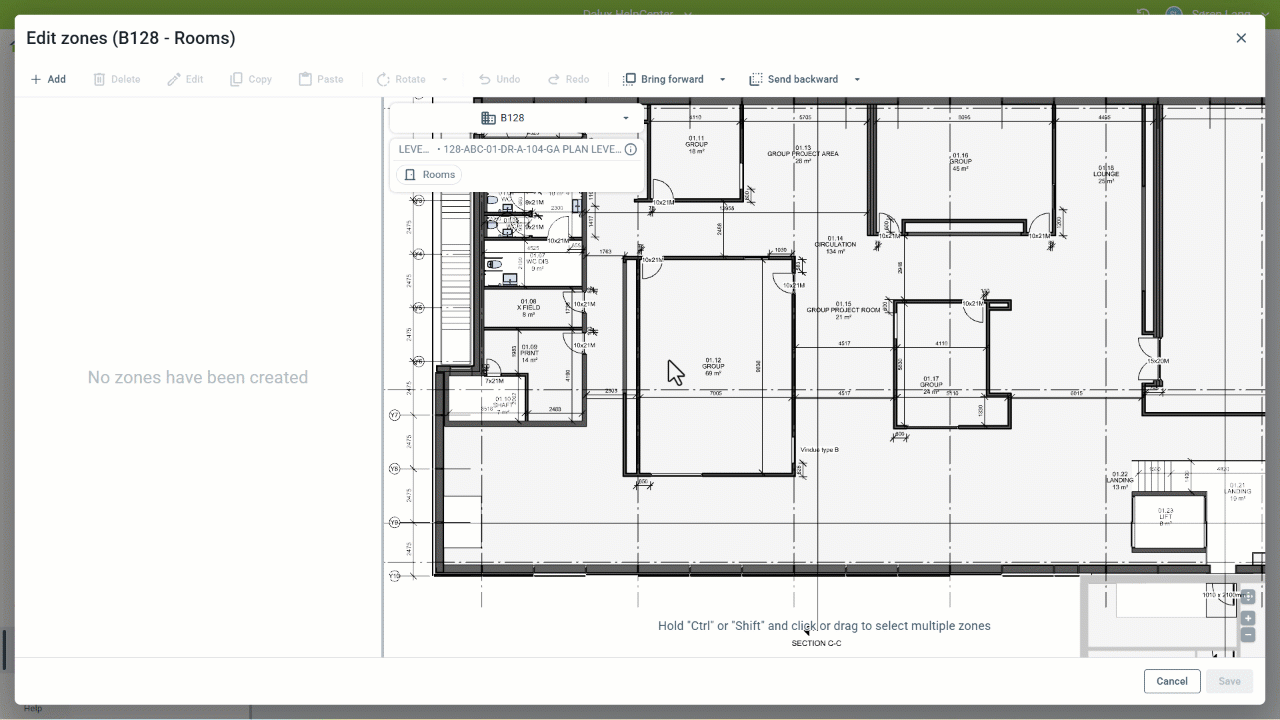

Tämä avaa uuden ikkunan, jossa voit lisätä, poistaa ja muokata vyöhykkeitä.

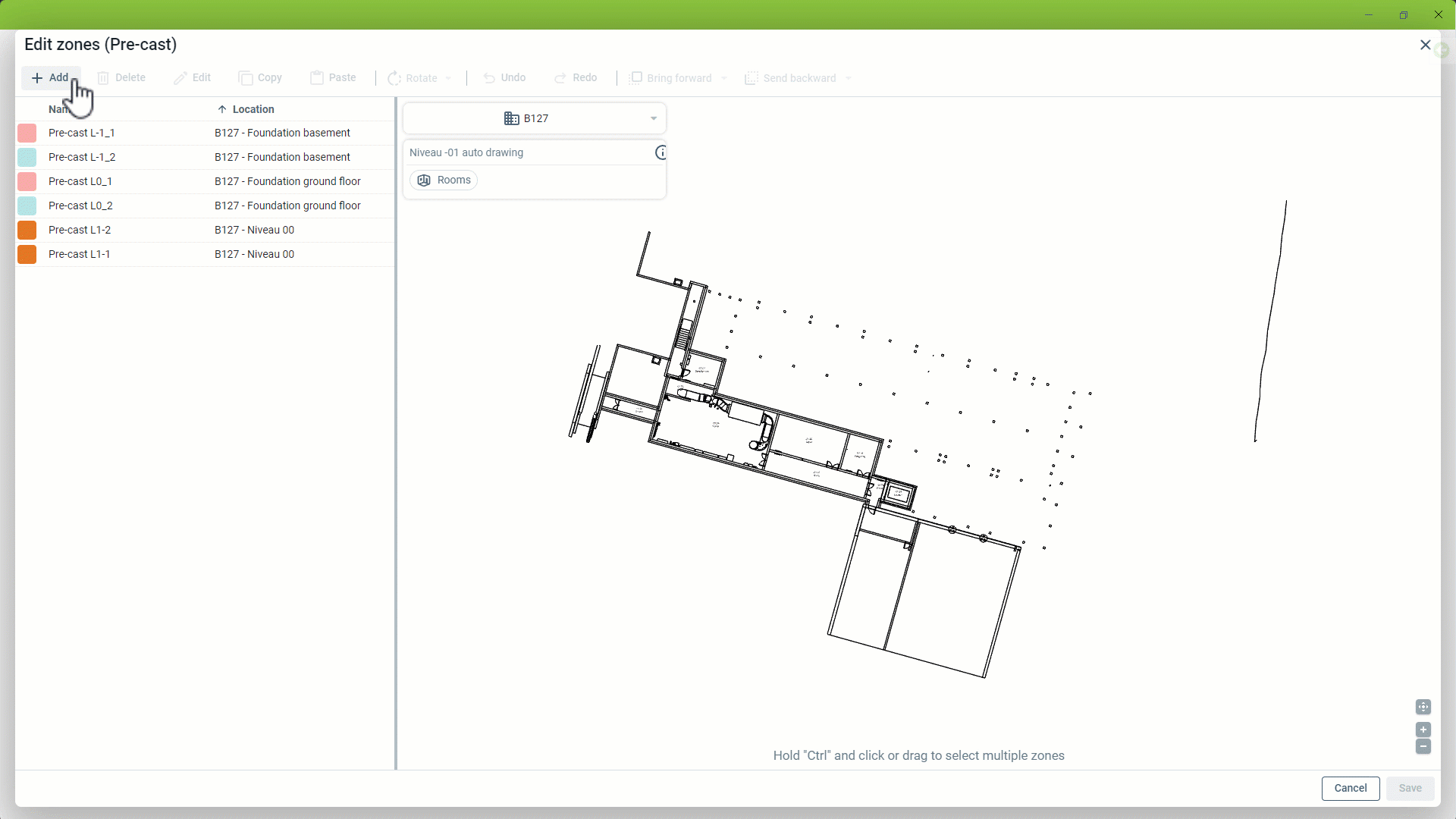

Aloittaaksesi vyöhykkeiden luomisen, valitse ensin rakennus ja piirustus. Valitse sitten Lisää. Voit sitten piirtää vyöhykkeen.
Kun piirrä vyöhykettä, sinulla on kaksi vaihtoehtoa:
Klikkaa ja pidä painettuna: Kun klikkaat ja pidät painettuna, voit vetää hiirtä luodaksesi suorakulmion.
Klikkaa: Kliikkaa asettaaksesi alueen kulmat. Dalux luo automaattisesti alueen reunat näiden pisteiden perusteella. Lisää niin monta kulmaa kuin on tarpeen määritelläksesi halutun alueen. Klikkaa aloituspistettä sulkeaksesi alueen.
Kun vyöhyke on piirretty, anna vyöhykkeelle nimi ja paina 'OK'.
Kuinka muokata vyöhykkeitä

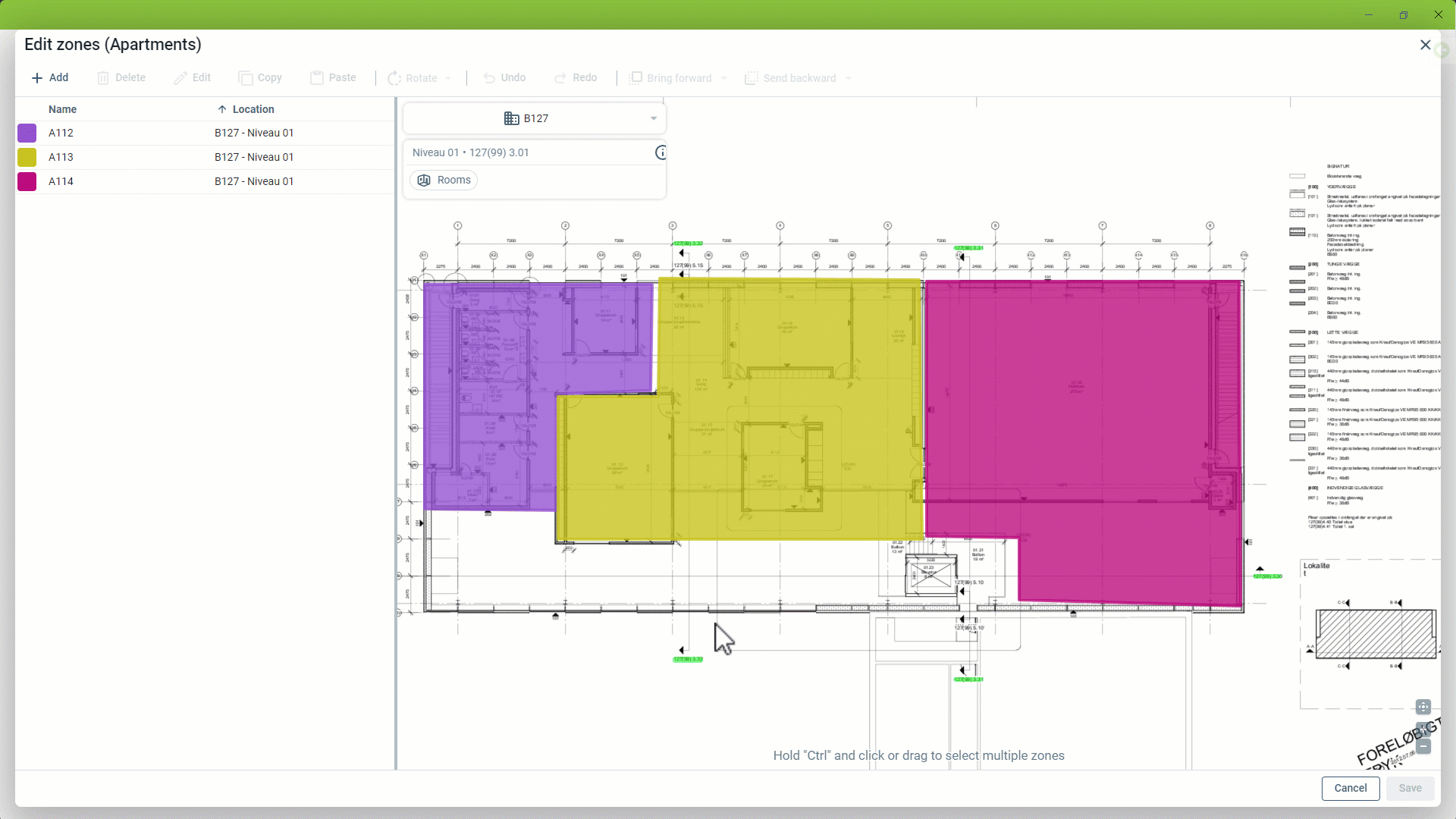

Kun vyöhyke on luotu, voit muokata sitä seuraavilla tavoilla, kun olet valinnut sen luettelonäkymästä.

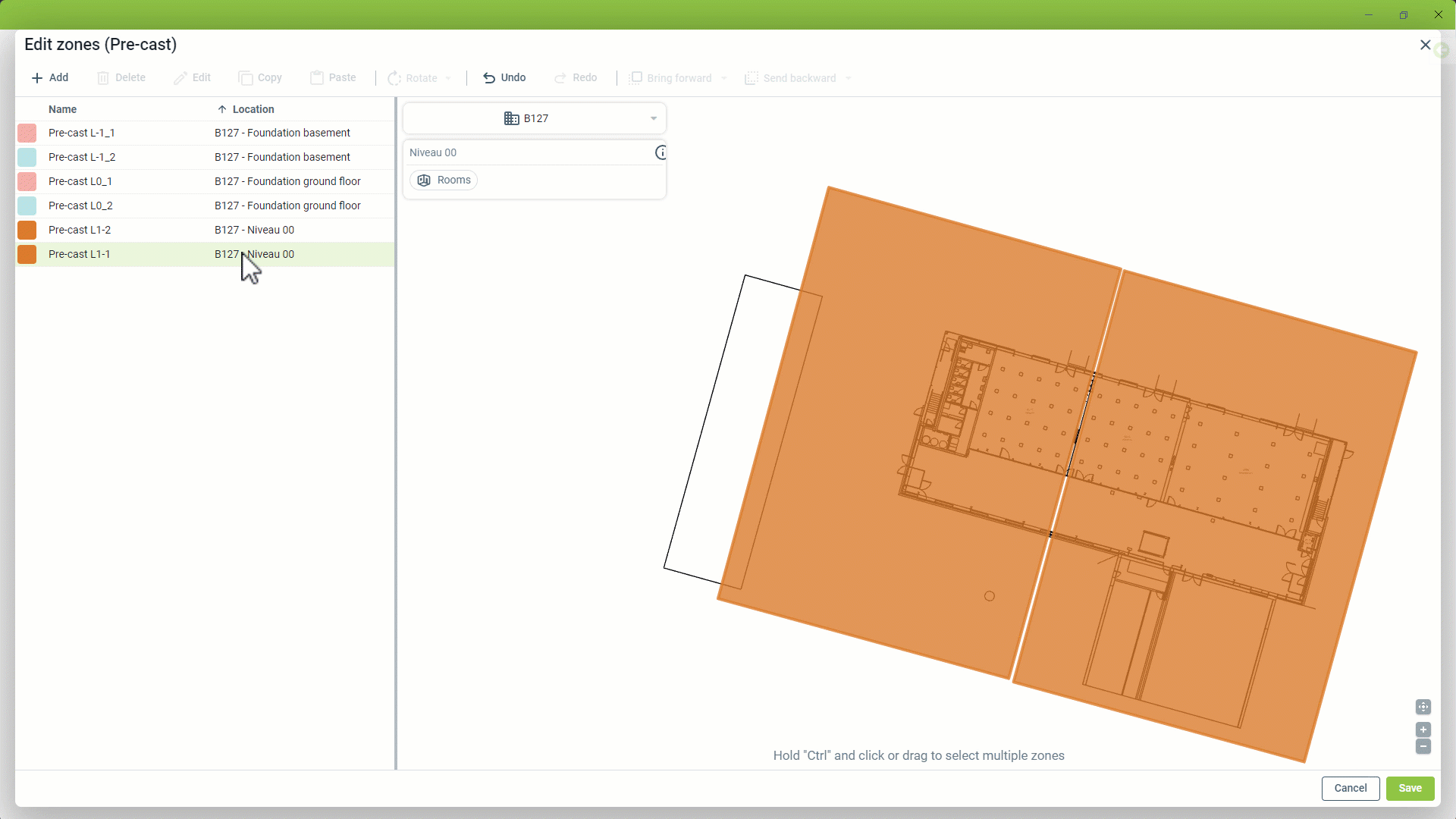

Siirrä: Siirtääksesi koko vyöhykkeen, vie hiiri alueen päälle, kunnes kohdistin muuttuu nelisuuntaiseksi nuoleksi. Sitten, pidä painiketta painettuna ja siirrä vyöhykettä.
Muokkaa/Poista kulmia: Muokataksesi tai poistaaksesi kulman, vie hiiri vihreän kulman päälle, kunnes se muuttuu keltaiseksi. Sitten, klikkaa ja pidä painettuna siirtääksesi kulman. Jos kohdennat kulman kahden muun kulman kanssa muodostaen suoran linjan, kursori muuttuu punaiseksi. Vapauta hiiren painike poistaaksesi kulman.
Luo kulma: Lisätäksesi kulman, vie hiiri suoralle linjalle, kunnes se muuttuu ylös/alas nuoleksi. Klikkaa ja pidä hiiren painiketta luodaksesi uuden kulman, ja vapauta painike viimeistelläksesi prosessin.
Huomaa, että vyöhykkeiden muuttaminen vaikuttaa KAIKKIIN olemassa oleviin rakennukseen lisättyihin rekisteröinteihin, ei vain uusiin rekisteröinteihin.

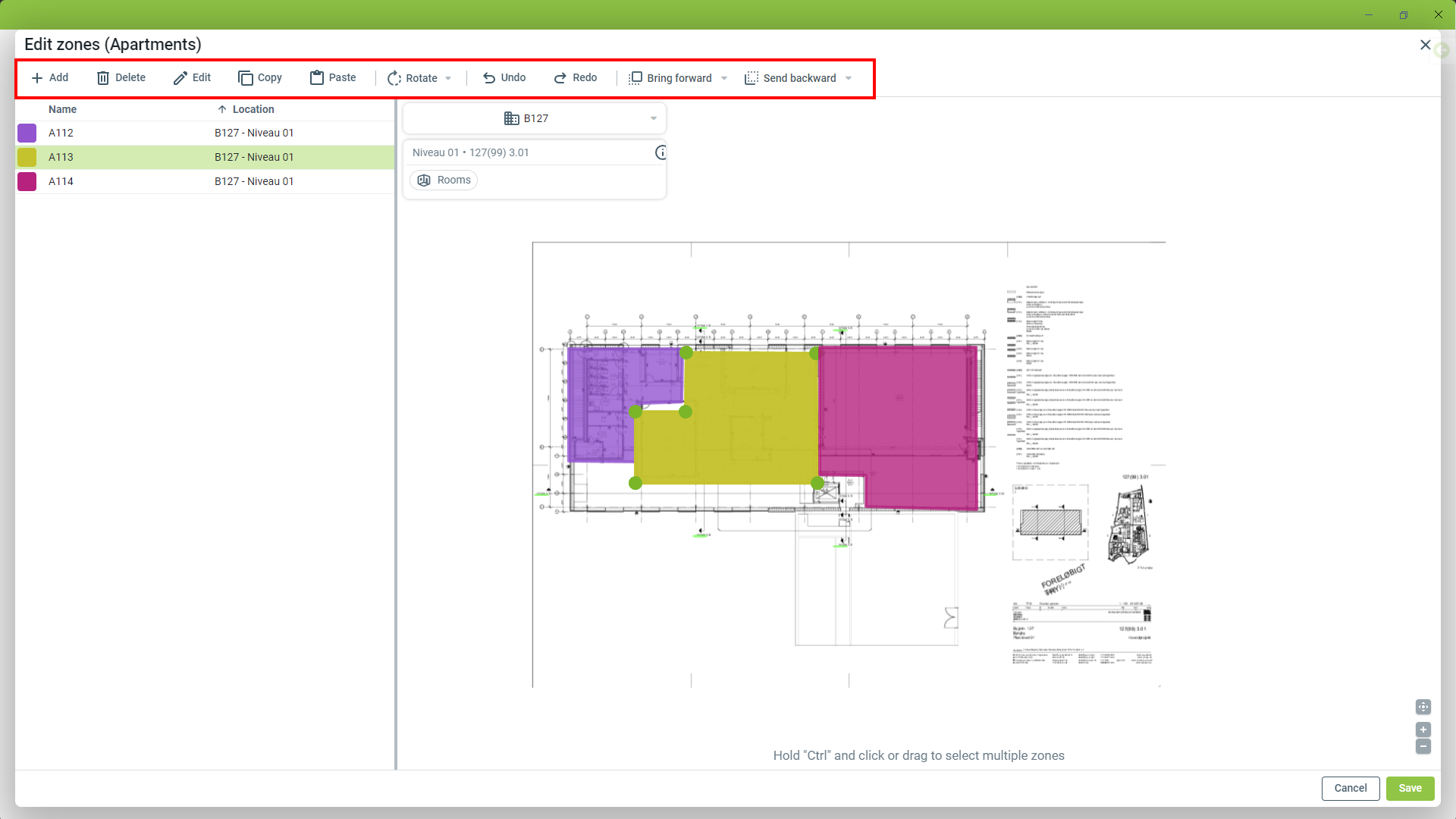

Kun vyöhyke on valittu, ylhäällä oleva työkalupalkki tarjoaa seuraavat vaihtoehdot.
-
Lisää: Luodaksesi uuden vyöhykkeen, aloita piirtämällä se oikealla olevaan näkymään.
-
Poista: Poista valittu vyöhyke. Vyöhykkeet poistetaan pysyvästi, kun klikkaat 'Tallenna'.
-
Muokkaa: Vaihda valitun vyöhykkeen nimi ja ominaisuudet. Jos vyöhykkeen nimi on käytössä useissa vyöhykkeissä, ponnahdusikkuna kysyy, tulisiko muutokset soveltaa kaikkiin vyöhykkeisiin vai vain valittuun.
-
Kopio: Kopioi vyöhyke leikepöydälle.
-
Liitä: Liitä kopioitu vyöhyke uuteen sijaintiin.
-
Kierrä: Työkalut vyöhykkeen kiertämiseen ja peilaamiseen.
-
Peru: Peruuta viimeisimmän tallennuksen jälkeen tehdyt toimenpiteet.
-
Tee uudelleen: Tee uudelleen viimeisimmän tallennuksen jälkeen peruutetut toimenpiteet.
-
Tuo eteenpäin: Siirrä vyöhyke yksi askel eteenpäin. Eniten eteenpäin oleva vyöhyke on ainoa vyöhyke, joka liitetään tämän vyöhyketyypin rekisteröinteihin. Valikkolistalla voit sijoittaa vyöhykkeen kaikkien muiden eteen.
-
Lähetä taaksepäin: Pudotusvalikolla voit sijoittaa vyöhykkeen kaikkien taakse.
Vinkkejä ja niksejä
Voit myös käyttää käyttöjärjestelmäsi näppäinkomentoja kopioidaksesi ja liittääksesi vyöhykettä:
- Windows: Ctrl + C / Ctrl + V
- macOS: Cmd + C / Cmd + V
Peruuttaaksesi toiminnon, klikkaa Ctrl + Z or CMD + Z.
Kuinka luoda vyöhyketyypejä
Voit luoda vyöhyketyypit järjestääksesi vyöhykkeet. Projekti voi sisältää enintään 10 vyöhyketyyppiä.
Ota käyttöön useita vyöhyketyyppejä, siirry kohtaan
Asetukset
Sijainnit
'Vyöhykkeet'.

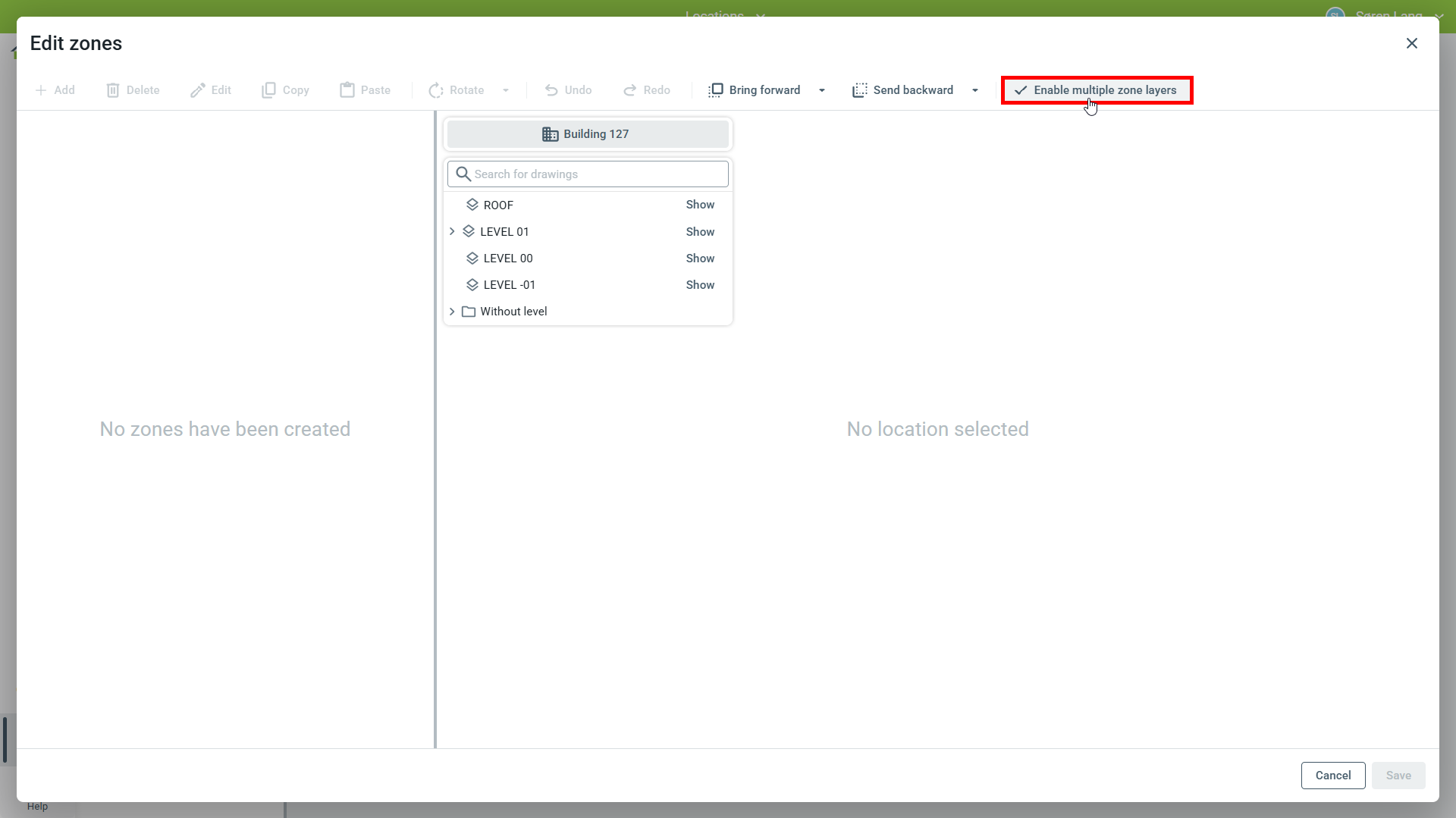

Uudessa ikkunassa napsauta Ota käyttöön useat vyöhykekerrokset:

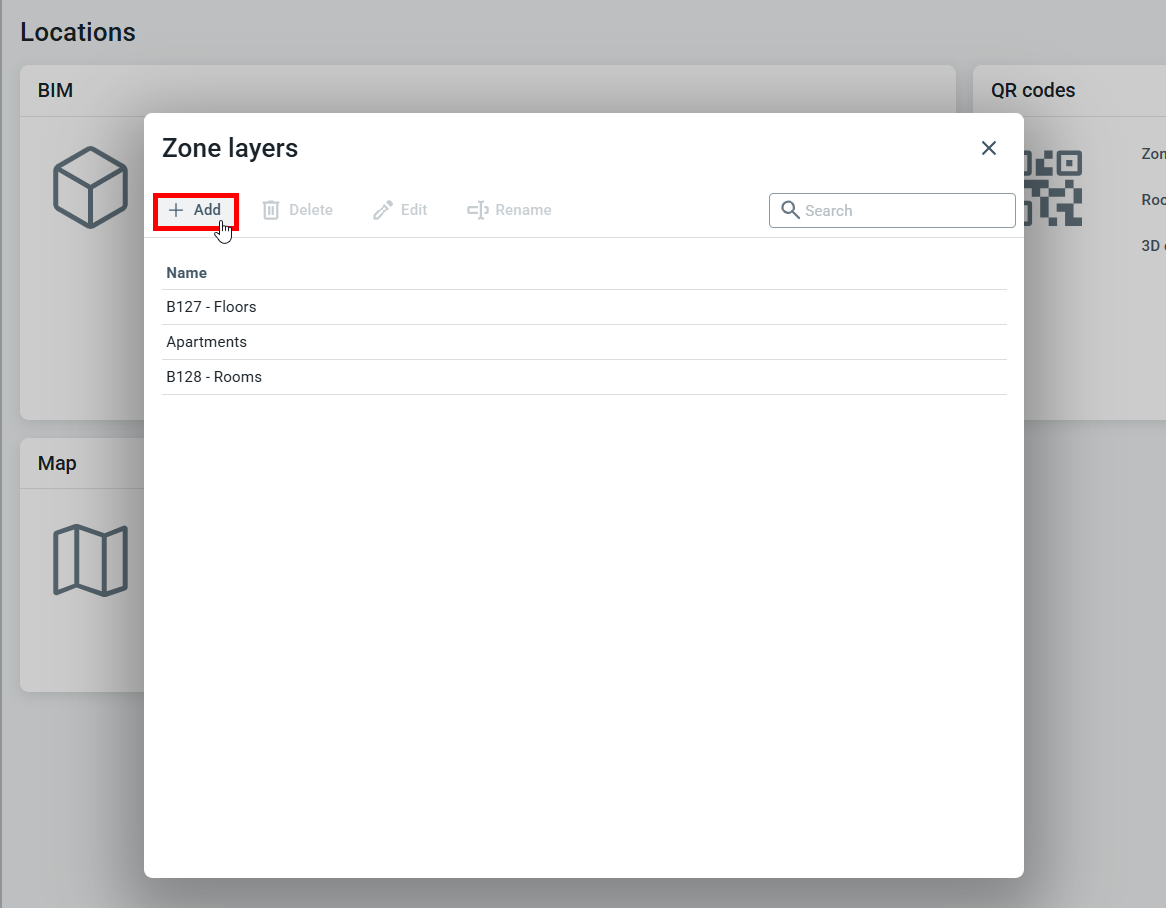

Kun useita vyöhyketyyppejä on käytössä, vyöhykkeen muokkausikkuna muuttuu näyttämään eri vyöhyketyypit. Täältä voit lisätä uusia vyöhyketyyppejä klikkaamalla Lisää.
Voit muokata olemassa olevia vyöhyketyyppejä kaksoisklikkaamalla vyöhyketyypin nimeä tai valitse Muokkaa.

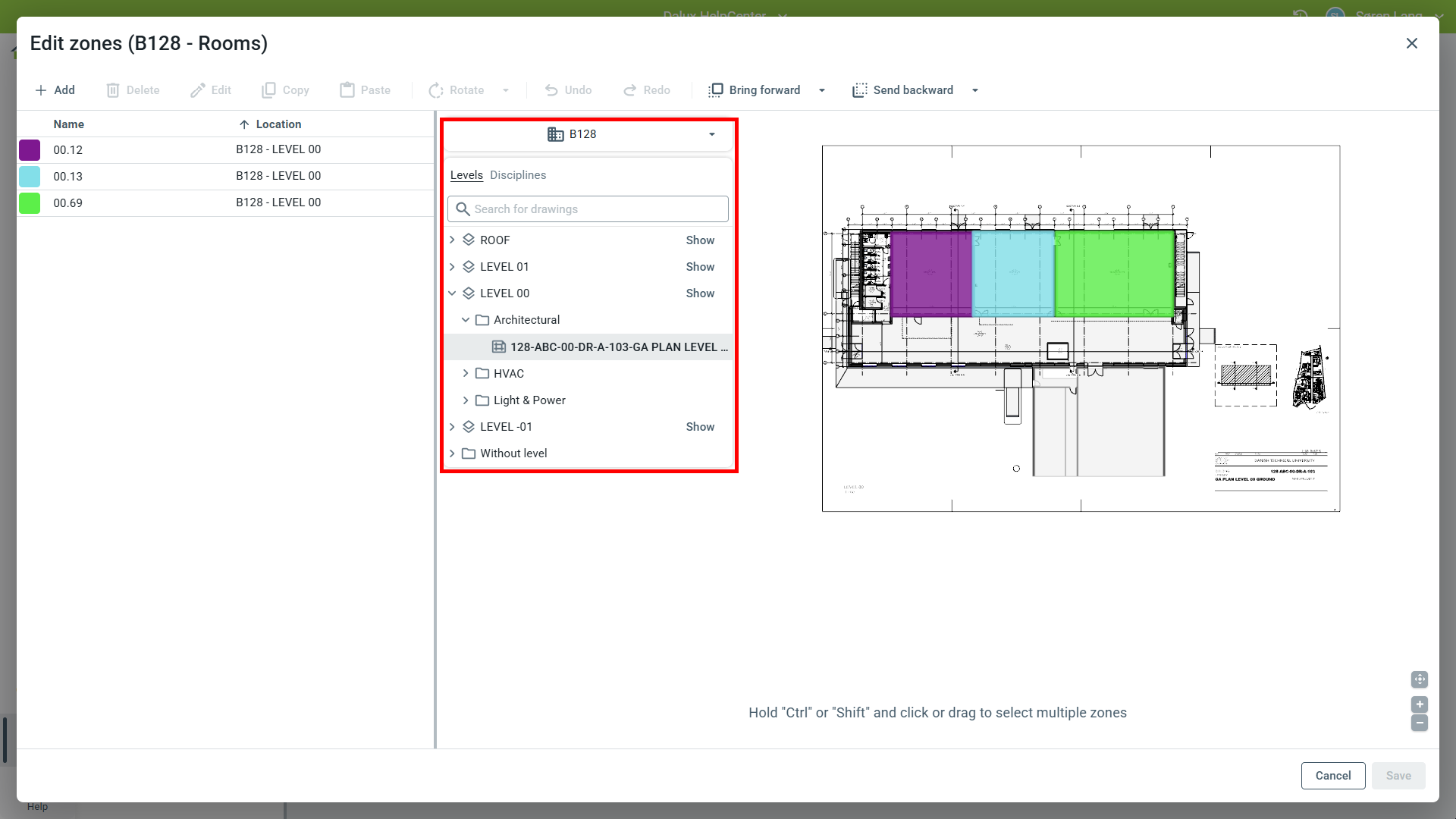

Tänne piirretyt vyöhykkeet lisätään vyöhyketyyppiin. Voit valita rakennuksen ja piirustuksen valikosta.
Vinkkejä ja niksejä
Kun vyöhykkeet menevät päällekkäin yhdessä tasossa, vain ylimmän vyöhykkeen tiedot tallennetaan metadataan. Tallentaaksesi tietoja useammasta vyöhykkeestä, tarvitaan useita tasoja.
Kuinka lisätä ominaisuuksia vyöhykkeisiin
Kun luot tai muokkaat vyöhykkeitä, voit lisätä niihin ominaisuuksia helpottaaksesi isätietoihin pääsyä.
Lisätäksesi ominaisuuksia, piirrä uusi vyöhyke tai tuplaklikkaa vyöhykenimeä listassa avataksesi sen. Voit sitten lisätä tai liittää 2-sarakkeisen taulukon ominaisuuksien lisäämiseksi.
Lue lisää
Lue lisää vyöhykkeistä infrastruktuuriprojekteissa tästä artikkelista: How to set up Zones in InfraField.
