Tekla-laajennuksen on tehnyt Dalux, ja se toimii Teklan kanssa auttaen sinua tehtävissä, kuten mallien ja piirustusten lataamisessa sekä kommenttien luomisessa tai tarkastamisessa.
Tässä artikkelissa näytetään, kuinka mallit ja piirustukset ladataan laajennusta käyttäen. Laajennus ei lataa varsinaista Tekla-mallitiedostoa Daluxiin. Sen sijaan se käsitellään "daluxbim"-tiedostona.
Voit lukea tämän artikkelin, jos haluat oppia, miten laajennus ladataan: Dalux-laajennukset mallinnusohjelmistoille
Kuinka ladata ja päivittää 3D-malli- ja piirustustiedostosi
Käyttöoikeudet
Jotta voit ladata asiakirjoja Teklasta, sinun on oltava käyttäjäryhmässä, jolla on käyttöoikeudet rakennusten ja sijaintien muokkaamiseen kyseisessä Dalux-projektissa. Jos et voi tehdä tätä, ota yhteyttä projektisi ylläpitäjään.
Valitse projekti ja rakennus
Jos haluat ladata mallisi Teklasta Daluxiin, avaa Tekla ja varmista, että olet kirjautunut Dalux-tilillesi laajennuksessa.
Valitse tai vaihda projekti napsauttamalla Vaihda projekti ja valitsemalla projekti listalta.
Napsauta Lataa työkalupalkista, valitse rakennus ja tiedosto, johon haluat ladata mallisi, ja napsauta OK:
Jos lataat tämän mallin ensimmäistä kertaa, valitse Tiedosto-kentässä "uusi tiedosto". Jos olet aiemmin ladannut tämän mallin, valitse tiedosto, jonka haluat päivittää.
Tärkeää!
Varmista, että rakennus, johon haluat ladata Tekla-tiedostosi, on jo olemassa Dalux-projektissa, sillä et voi luoda uusia rakennuksia laajennuksen kautta.
Lataa tiedostoja
Pääasiallisella latausnäytöllä voit valita ladattavat tiedostot ja nähdä niihin liittyvät metatiedot.
Huomaa
Jos lataat ensimmäistä kertaa, käy ensin läpi Tason kartoitus,
Ominaisuuksien kartoitus ja
Suunnittelualan kartoitus (katso alta). Laajennus tallentaa nämä asetukset tulevia latauksia varten.
Tiedostonimi: Tämä on tiedoston nimi Daluxissa. Muuta tämä kohdassa Ominaisuuksien kartoitus niin, että se täytetään Tekla-ominaisuuksilla, tai kaksoisnapsauta tiedostonimeä luettelonäkymässä sen valitsemisen jälkeen muuttaaksesi sitä manuaalisesti.
Versio: Tämä on versionumero, jonka tiedosto saa Daluxissa latauksen jälkeen (jokainen vienti kasvattaa tätä numeroa).
Kansio: Valitse Dalux Boxissa kansio, johon tiedosto ladataan.

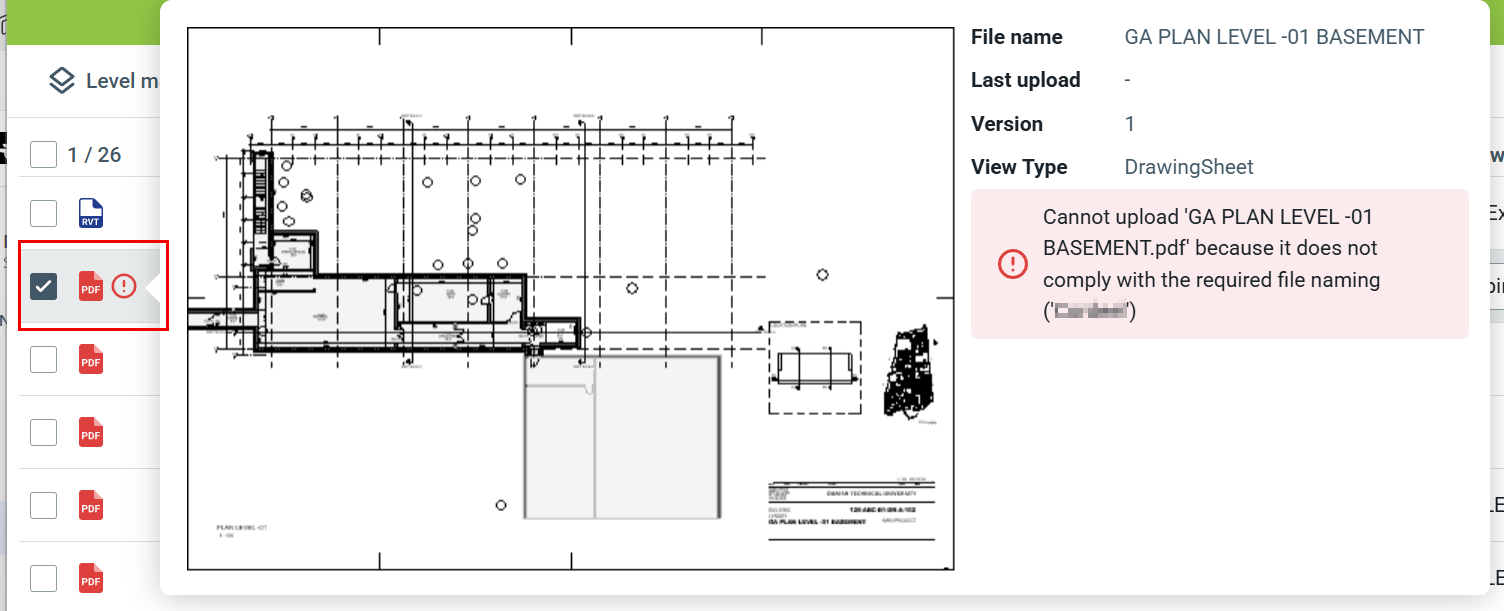

Jos kansioon on liitetty tiedoston nimeämismalli, laajennus näyttää varoituksen, jos nimi ei vastaa mallipohjaa. Laajennus ei lataa tiedostoja, joiden nimet eivät vastaa mallipohjaa.
Ladattu: Tämä on tämän tiedoston viimeisimmän latauksen päivämäärä.
Aktiivinen näkymä: Valitse näkymä, joka määrittää, mille tasolle piirustus yhdistetään. Valitse "Ei kartoitusta", jos et halua liittää piirustusta/arkkia tasoon.
Dalux-taso: Valitse taso, johon piirustus yhdistetään aktiivisen näkymän mukaan.
Numero: Tämä on piirustuksen arkkinumero (muokattavissa vain Teklassa).
Otsikko: Tämä on nimi, jota käytetään piirustukselle Designissa ja Sijainneissa. Syötä arvo manuaalisesti tai yhdistä se kohdassa Ominaisuuksien kartoitus.
Sisällön kuvaus: Tämä on järjestelmän metatietokenttä. Syötä arvo manuaalisesti tai yhdistä se kohdassa Ominaisuuksien kartoitus.
Projektin mukautetut metatiedot näkyvät täällä ja toimivat kuten "Sisällön kuvaus".
Valitse tiedostot rastittamalla valintaruudut, ja laajennus korostaa jokaisen valitun rivin.
Oranssi tähti tarkoittaa pakollista kenttää. Sinun on valittava arvo, jotta voit ladata tiedoston.
Vinkit ja niksit
Voit valita useita kohteita pitämällä Ctrl- tai Shift-näppäintä painettuna samalla, kun valitset useita rivejä.
Mallitiedostot
Mallit toimivat samalla tavalla kuin piirustukset, kahdella pääerolla.

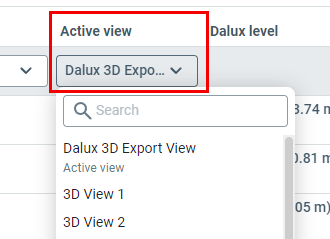

Aktiivinen näkymä (3D)
Valitse 3D-näkymä, jota haluat käyttää latauksessa. Lataus käyttää tämän näkymän tarkkuustasoa, ja laajennus lataa vain tässä näkymässä näkyvät objektit.
Tason kartoitus
VAROITUS
Jos Dalux-projektissasi on jo tasoja, älä luo tasoja piirustuksistasi Daluxiin lataamisen aikana.
Tason kartoitus näyttää mallin tasot. Voit yhdistää jokaisen niistä Dalux-tasoon ja antaa sille nimen.
Voit:
- Valitse olemassa olevat tasot, jos ne on jo luotu Daluxissa.
- Luo uusi mallin tason perusteella.
- Valitse "Ei tason kartoitusta", niin laajennus ei tuo tasoa.
Ominaisuuksien kartoitus
Kohdassa Ominaisuuksien kartoitus, määrität tiedoston nimen ja yhdistät minkä tahansa Dalux-metatiedon Tekla-ominaisuuteen.
Dalux-ominaisuus: Valitse Dalux-projektin järjestelmä- tai mukautettu metatietokenttä. Se luettelee kunkin tiedoston nykyisen arvon.
Tekla-ominaisuus: Valitse ominaisuudet Tekla-mallista. Se luettelee uuden arvon, jota käytetään Dalux-ominaisuudessa napsautettuasi Käytä.
Kun olet napsauttanut Käytä ja ladannut tiedostot Daluxiin, laajennus tallentaa tämän määrityksen ja käyttää sitä uudelleen seuraavalla kerralla, kun lataat.
Voit palauttaa viimeisimmässä latauksessa käytetyn aiemman kartoituksen napsauttamalla "Palauta viimeksi ladattu kartoitus" vasemmassa alakulmassa.
Vinkit ja niksit
Otsikko on nimi, joka näkyy Sijainnit-kohdassa, joten pidä se lyhyenä ja ytimekkäänä.
Jos haluat lisätä kaksi Tekla-ominaisuutta yhteen Dalux-ominaisuuteen, yhdistä ne uudeksi Tekla-ominaisuudeksi ja osoita sitten tuo uusi Tekla-ominaisuus Dalux-ominaisuuteen.
Suunnittelualan kartoitus
Suunnittelualan kartoituksessa voit yhdistää "Suunnittelualan", "Suunnittelualan alaryhmän" tai molemmat käyttäjän syötteen tai Tekla-ominaisuuden avulla.
Dalux-ominaisuus: Valitse Suunnitteluala tai Suunnittelualan alaryhmä. Se luettelee kunkin tiedoston nykyisen arvon.
Tekla-ominaisuus: Valitse ominaisuudet Tekla-mallista. Se luettelee uuden arvon, jota käytetään Dalux-ominaisuudessa napsautettuasi Käytä.
Kun olet napsauttanut Käytä ja ladannut tiedostot Daluxiin, laajennus tallentaa tämän määrityksen ja käyttää sitä uudelleen seuraavalla latauskerralla.
Voit palauttaa viimeisessä latauksessa käytetyn aiemman kartoituksen napsauttamalla "Palauta viimeksi ladattu kartoitus".
Vinkit ja niksit
Dalux käyttää Suunnittelualaa ja Suunnittelualan alaryhmää piirustusten lajitteluun Sijainnit-kohdassa.

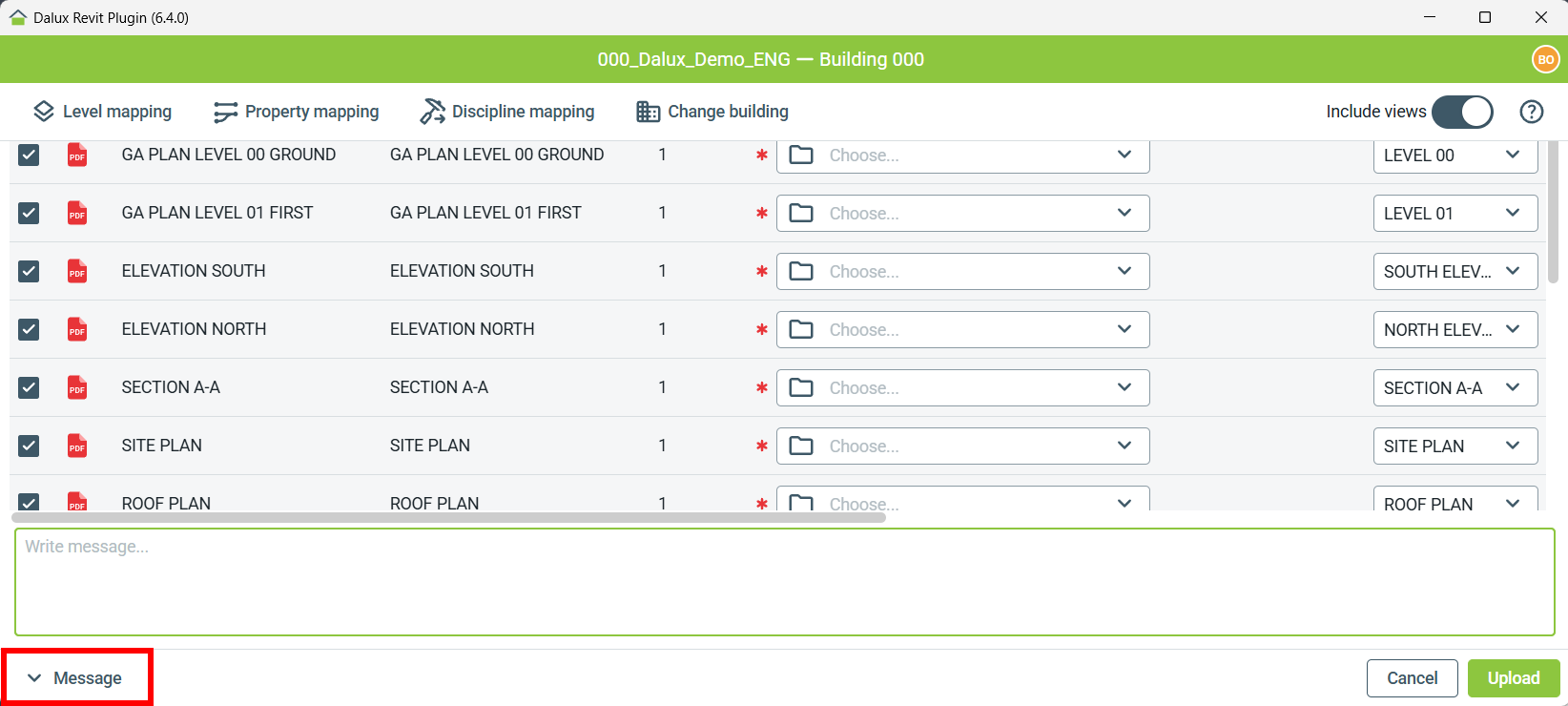

Viesti
Alareunassa voit kirjoittaa viestin, joka selittää latauksen syyn. Voit lisätä vain yhden viestin koko lataukselle, et jokaista tiedostoa varten erikseen. Viesti näkyy latauslokissa Dalux Box Prossa.
Latauksen jälkeen
Kun olet valmis määrittämään tiedostosi ja napsautat "Lataa", näet etenemisnäkymän.
Kun kaikki tiedostot on ladattu, tulos näyttää onnistuneen latauksen jokaisen tiedoston kohdalla valintamerkin.

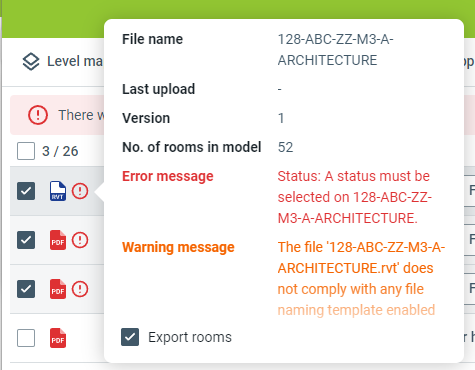

Jos joidenkin tiedostojen lataus epäonnistuu, kunkin tiedoston oikealle puolelle ilmestyy punainen tiedot-kuvake. Näet syyn viemällä osoittimen kuvakkeen päälle.
Huomaa
Mallisi ladataan Sijainnit-moduuliin daluxbim-tiedostona. Jos malli on linkitetty Dalux Boxiin, se tallennetaan sinne myös daluxbim-tiedostona.
