VAROITUS
Piirustusten QR-koodit ovat nyt nimeltään Leimat. Tämä ominaisuus tarjoaa saman ydintoiminnallisuuden lisättynä tuella yksityiskohtaiselle valtuutustiedolle ja paremmalla hallinnalla leimojen sijoitteluun.
Lue lisää siitä, kuinka asetetaan leimat tässä artikkelissa: Kuinka asettaa leimat
Dalux Box Prossa voit mahdollistaa QR-koodien käytön piirustuksissasi.
QR-koodeilla voit lisätä koodin piirustukseesi, joka voidaan skannata QR-skannerilla, joka tarkistaa, onko käyttämäsi piirustus viimeisin versio vai onko saatavilla uusi versio.
QR-koodit perustuvat Daluxiin ladattuun piirustuksen viimeisimpään versioon.
Jos piirustus on sekä ensimmäinen että uusin versio, sen QR-koodi näyttää, että se on uusin. Kun toinen versio lisätään, ensimmäisen version QR-koodi merkitään vanhentuneeksi.
Teknistä tietoa
Kun käytät tiedostoalueita, QR-koodeja voidaan tulostaa vain piirustuksiin, jotka on valtuutettu julkaistuihin tiedostoihin.
Kuinka määrittää QR-koodit piirustuksiin
Teknistä tietoa
Sinun täytyy olla Box Pro projektissasi aktivoidaksesi ja käyttääksesi tätä ominaisuutta.

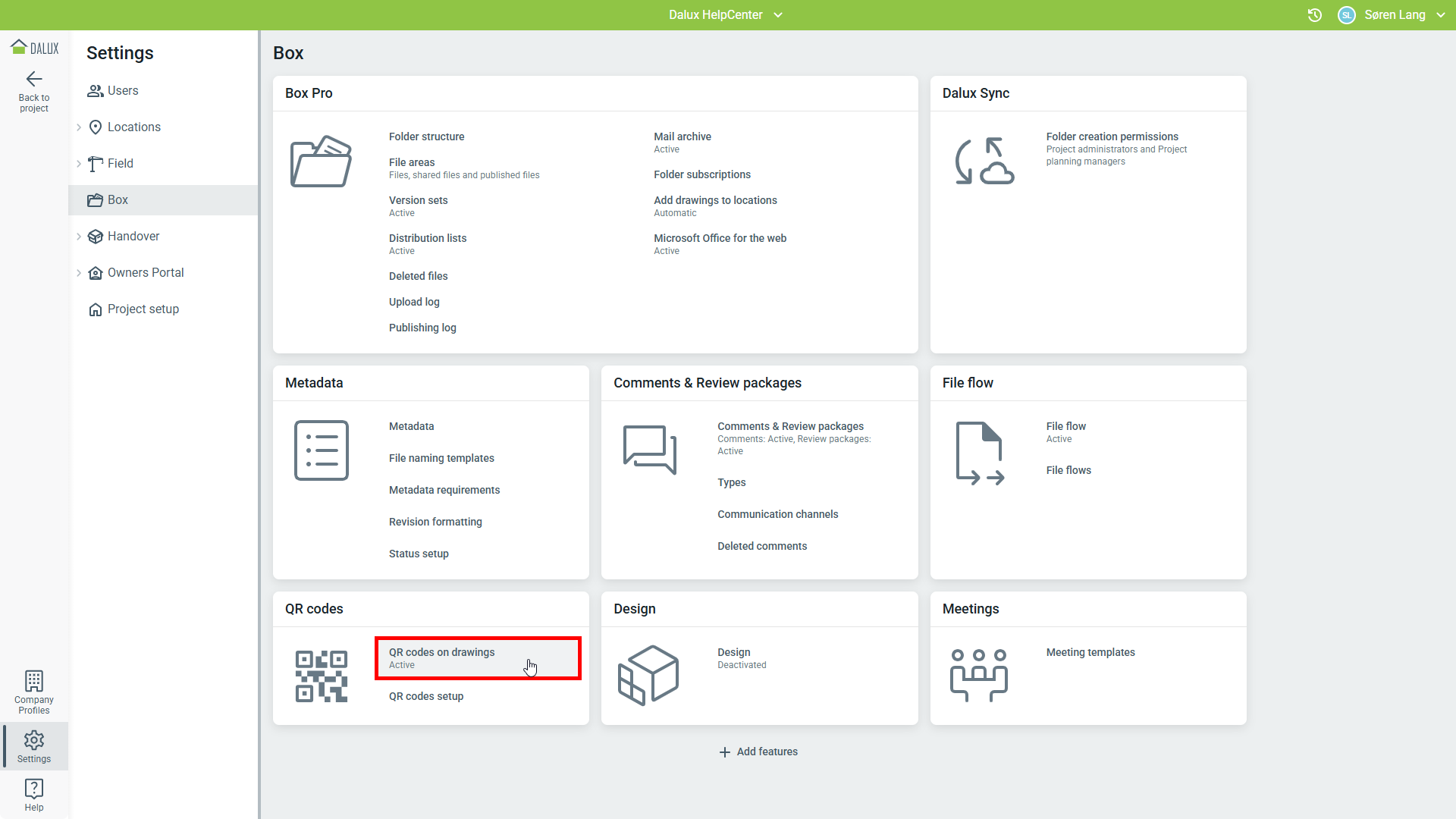

Aktivoidaksesi ominaisuuden projektillesi, siirry Asetukset
Box
'Piirustusten QR-koodit'
'Aktivoi':

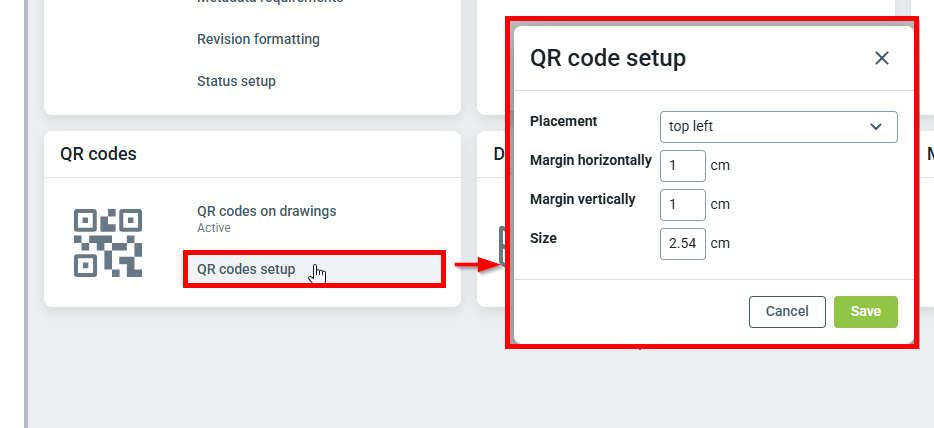

Kun se on aktivoitu, voit muokata, miltä QR-koodit näyttävät piirustuksissasi. Napsauta 'QR-koodien asetus' tehdäksesi niin. Tässä voit päättää koodien sijoittelusta, niiden marginaaleista ja koosta:
Kuinka käyttää QR-koodeja piirustuksissa
Tämä artikkeli näyttää työnkulun tiedostolle Julkaistut tiedostot -kohdassa. Prosessi on sama, kun ei käytetä useita tiedostotasoja.
Käyttääksesi QR-koodeja piirustuksissasi, sinun on tulostettava piirustukset PDF-muodossa.

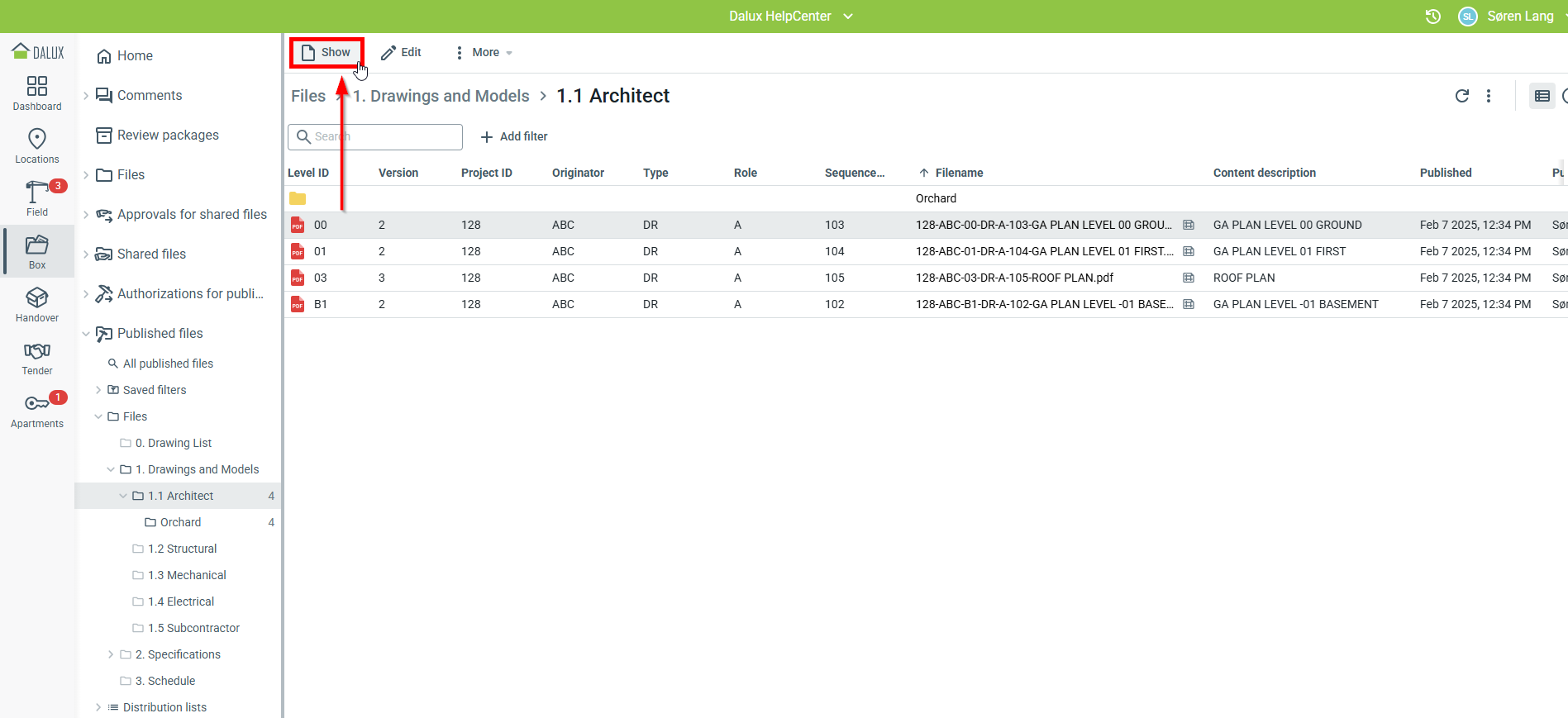

Tulostaaksesi piirustuksen, siirry Box
Julkaistut tiedostot
Valitse tiedosto
Näytä:

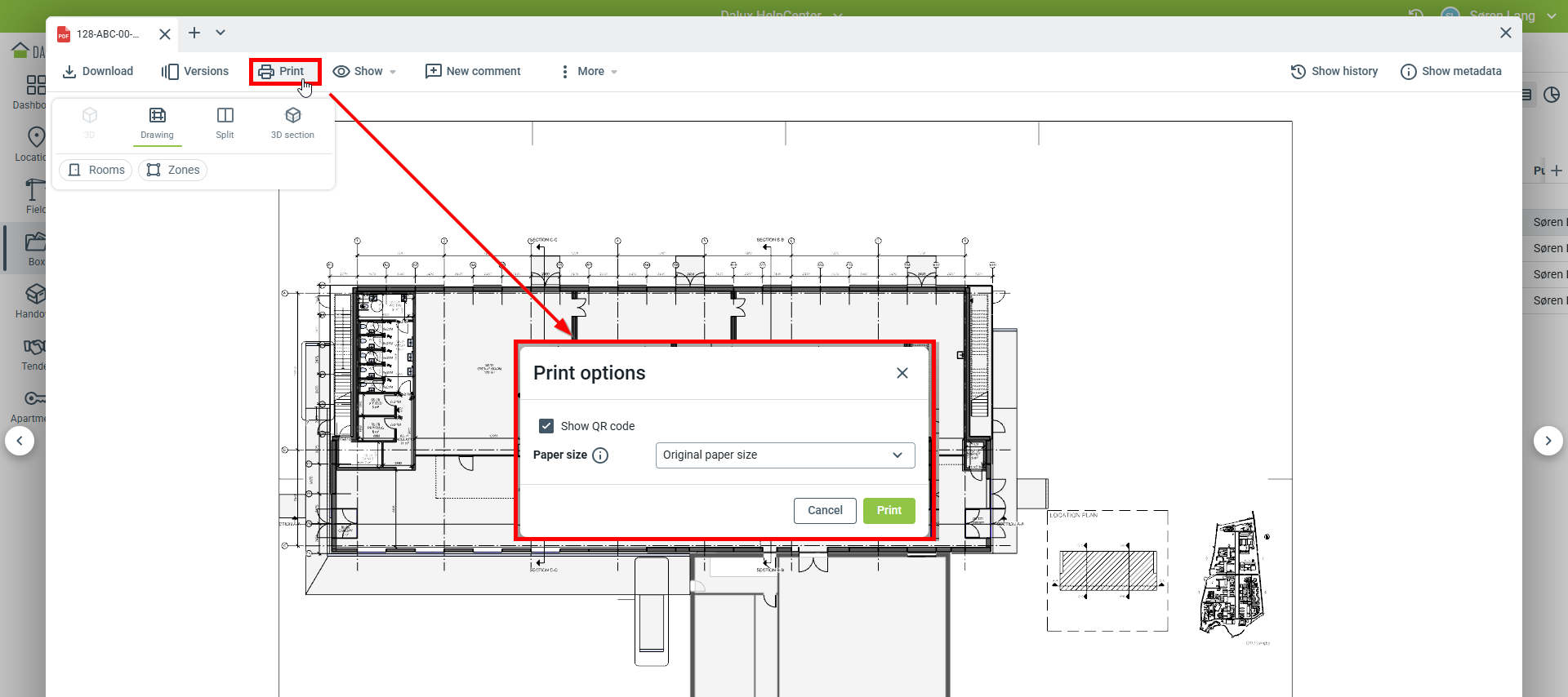

Piirustusikkunassa napsauta Tulosta. Varmista, että 'Näytä QR-koodi' -ruutu on valittu ja napsauta 'Tulosta':
Tämä lisää QR-koodin PDF-tiedostoon ja lataa version tietokoneellesi.

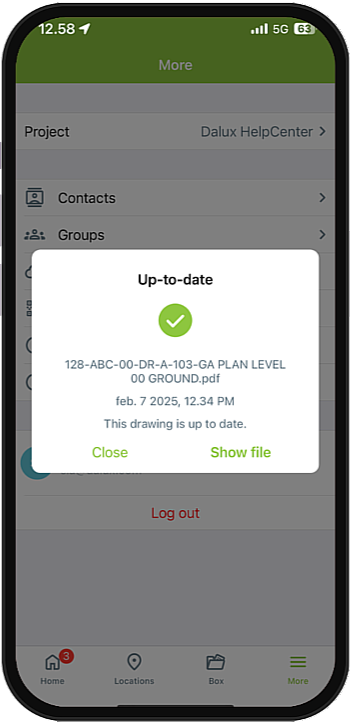

Kun QR-koodi skannataan Dalux-sovelluksella, käyttäjä näkee, onko piirustus uusin vai ei.
