Tämä artikkeli näyttää, kuinka tehdä leikkauksia ja mittauksia käyttämällä Sijainnit-moduulia.
Miten leikata
Vaaka- tai pystyleikkaukset

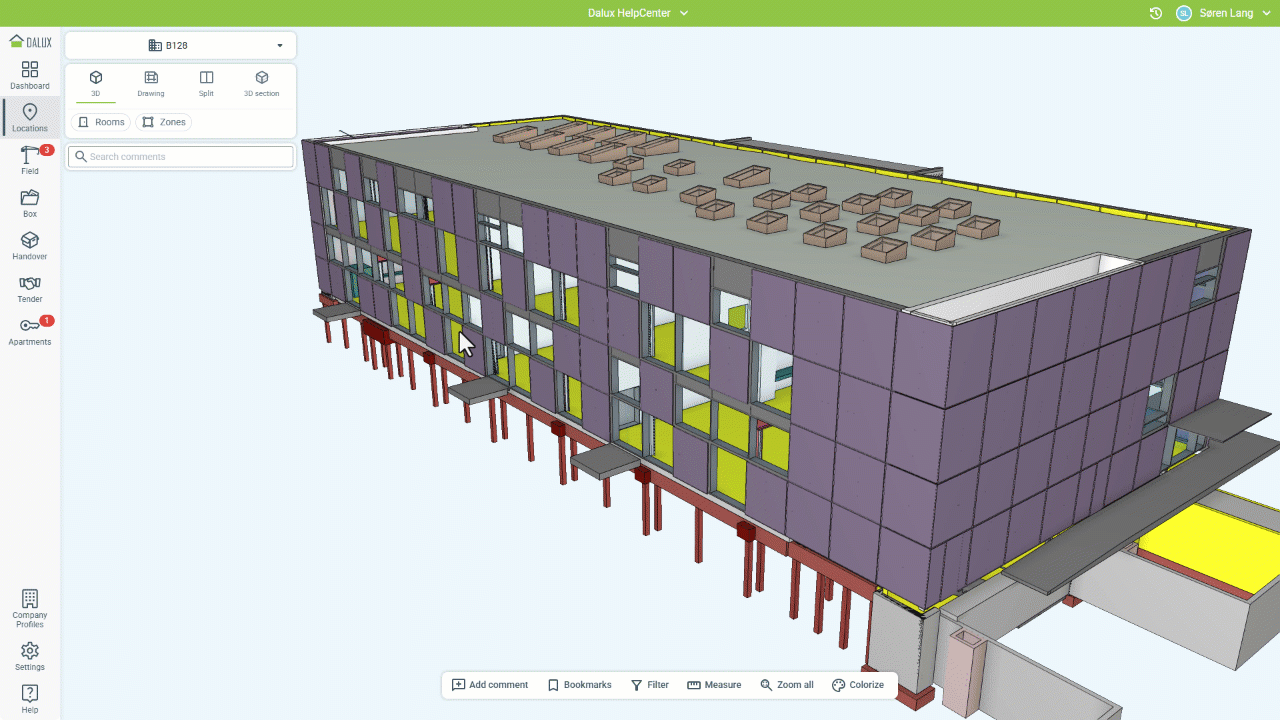

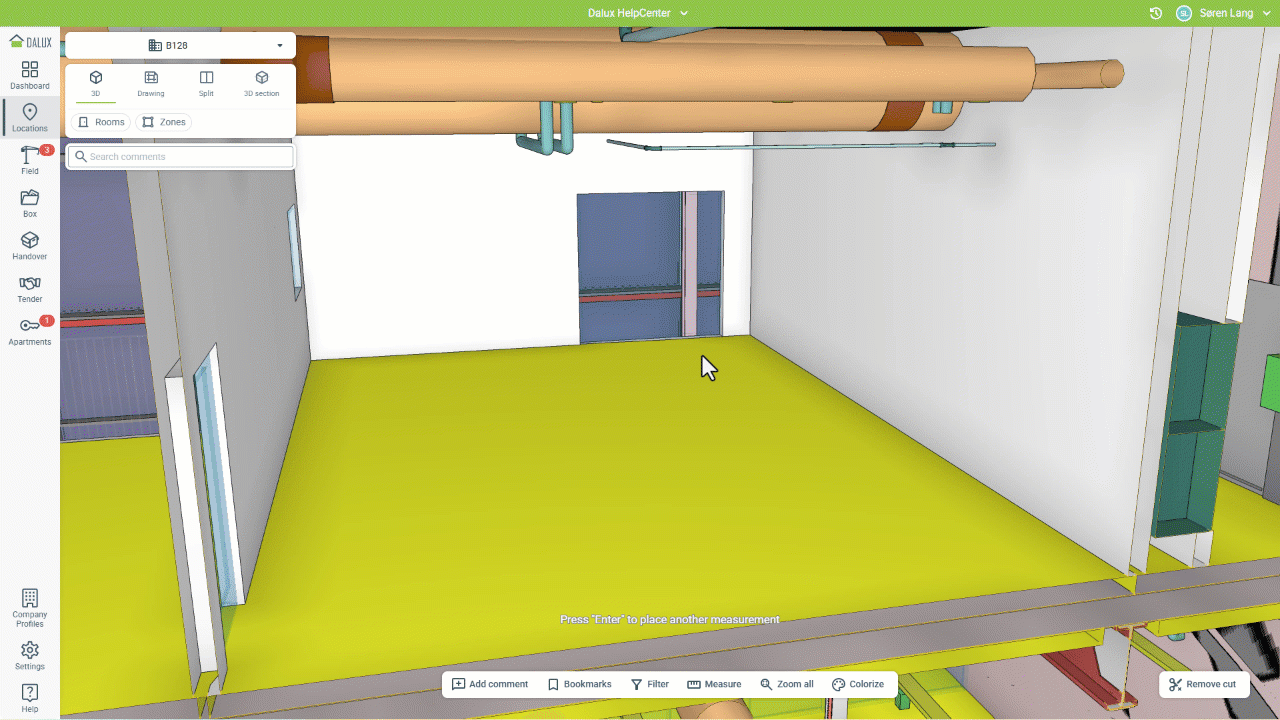

Tehdäksesi leikkauksen mallissa, siirry kohtaan Sijainnit, ja valitse rakennus. Klikkaa mallista elementtiä, joka on aloituskohta leikkaukselle. Sitten klikkaa
Leikkaa -kuvaketta.
Jos klikkaat vaakasuoraa elementtiä, myös leikkauksestasi tulee vaakasuora. Jos klikkaat pystysuoraa elementtiä, mallisi leikkaus on pystysuora.
Poistaaksesi leikkauksen, klikkaa Poista leikkaus.
Vinkkejä ja niksejä
Voit myös käyttää näppäinkomentoa CTRL + hiiren vieritys siirtääksesi leikkauspistettä.
Voit luoda useita leikkauksia samanaikaisesti.
Leikkaa laatikolla
Jos haluat leikata useampiin suuntiin samanaikaisesti, voit käyttää laatikkoleikkausta.
Tee näin: napsauta elementtiä ja napsauta Leikkaa -kohdan alta. Valitse sitten 'Leikkaa laatikolla'.
Tämä luo laatikkoleikkauksen, jota voidaan säätää erisuuntaisten nuolien avulla. Poistaaksesi leikkauksen, klikkaa Poista leikkaus.
Älä huomioi leikkauksia
Voit jättää leikkauksen huomiotta mallitiedostossa tai tietyssä luokassa saadaksesi lisää kontekstia näille elementeille. Tätä varten, kun olet käyttänyt Leikkausta, valitse elementti ja napsauta joko 'Jätä luokka huomioimatta' tai 'Jätä tiedosto huomioimatta' jättääksesi ne pois leikkuusta ja eristääksesi elementit.
- Jätä luokka huomioimatta: jättää kaikki tämän luokan elementit leikkuusta pois
- Jätä tiedosto huomioimatta: jättää kaikki valitun objektin tiedoston elementit leikkuusta pois
Näytetty esimerkki jättää MEP-mallin tiedoston leikkuusta pois:
Tämä toimii kaikille edellä mainituille leikkuumenetelmille.
Miten tehdä mittauksia 3D:ssä
Vinkkejä ja niksejä
Nopeuttaaksesi mittauksien ottamista, kokeile käyttää seuraavia pikavalintoja:
- Välilyönti asettaa näkymän kohtisuoraan 2D-leikkauksia varten
- Ctrl+Z kumoaa viimeisimmän mittauksen
- 'Enter’ aktivoidaksesi viimeksi käytetyn mittaustyökalun
- 'Esc’ poistuaksesi mittaustilasta
- Klikkaa mittausnuolia muuttaaksesi mittausta
2D-leikkaus
Ennen mittaamista 3D:ssä voit luoda 2D-poikkileikkauksen mille tahansa tasolle varmistaen, että kaikki mittaukset tehdään oikeassa tasossa.
Siirry kohtaan Sijainnit ja etsi elementti, jota haluat mitata
Mitta
2D-leikkaus

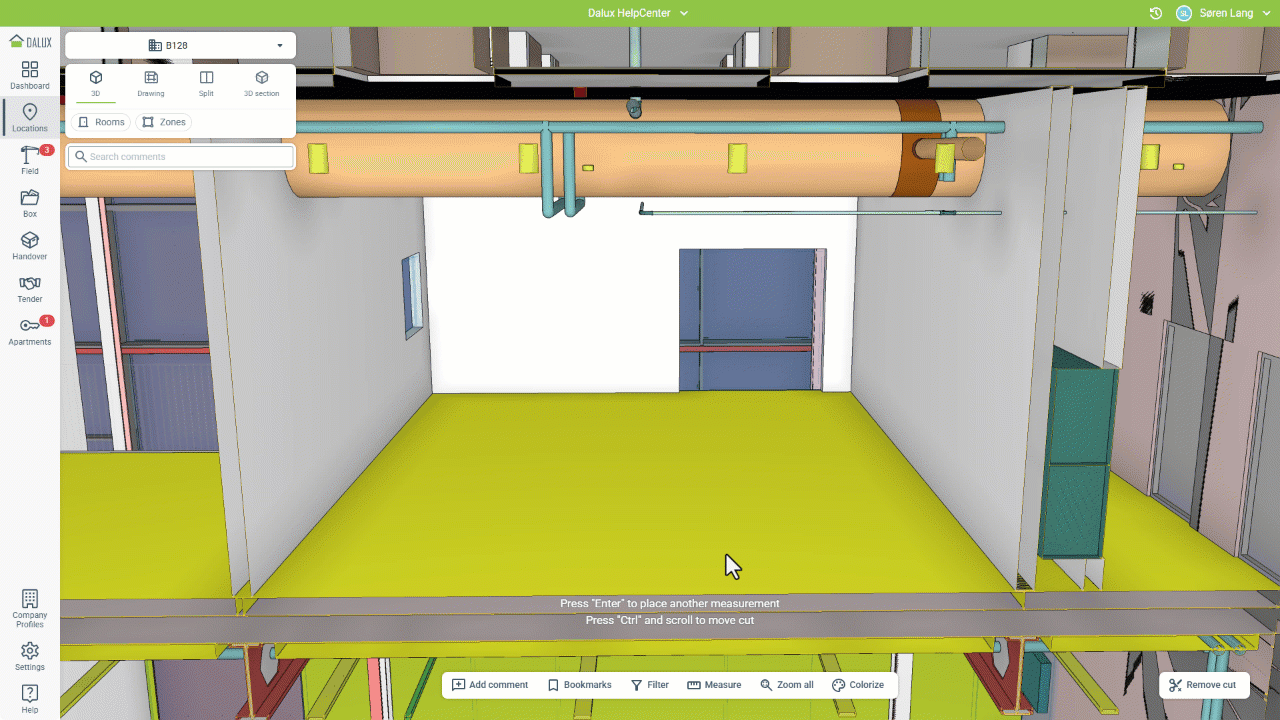

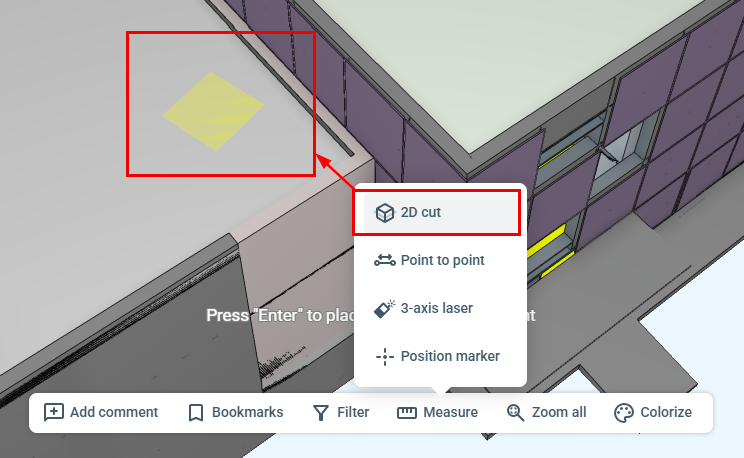

Valitse mikä tahansa taso.
Tämä luo leikkauksen valitun tason mukaisesti varmistaen, että kaikki 3D-mittaukset kiinnittyvät leikkauksen läpäiseviin elementteihin. Jos moduulilinjat ovat näkyvissä, 3D-mittaukset kiinnittyvät myös niihin.

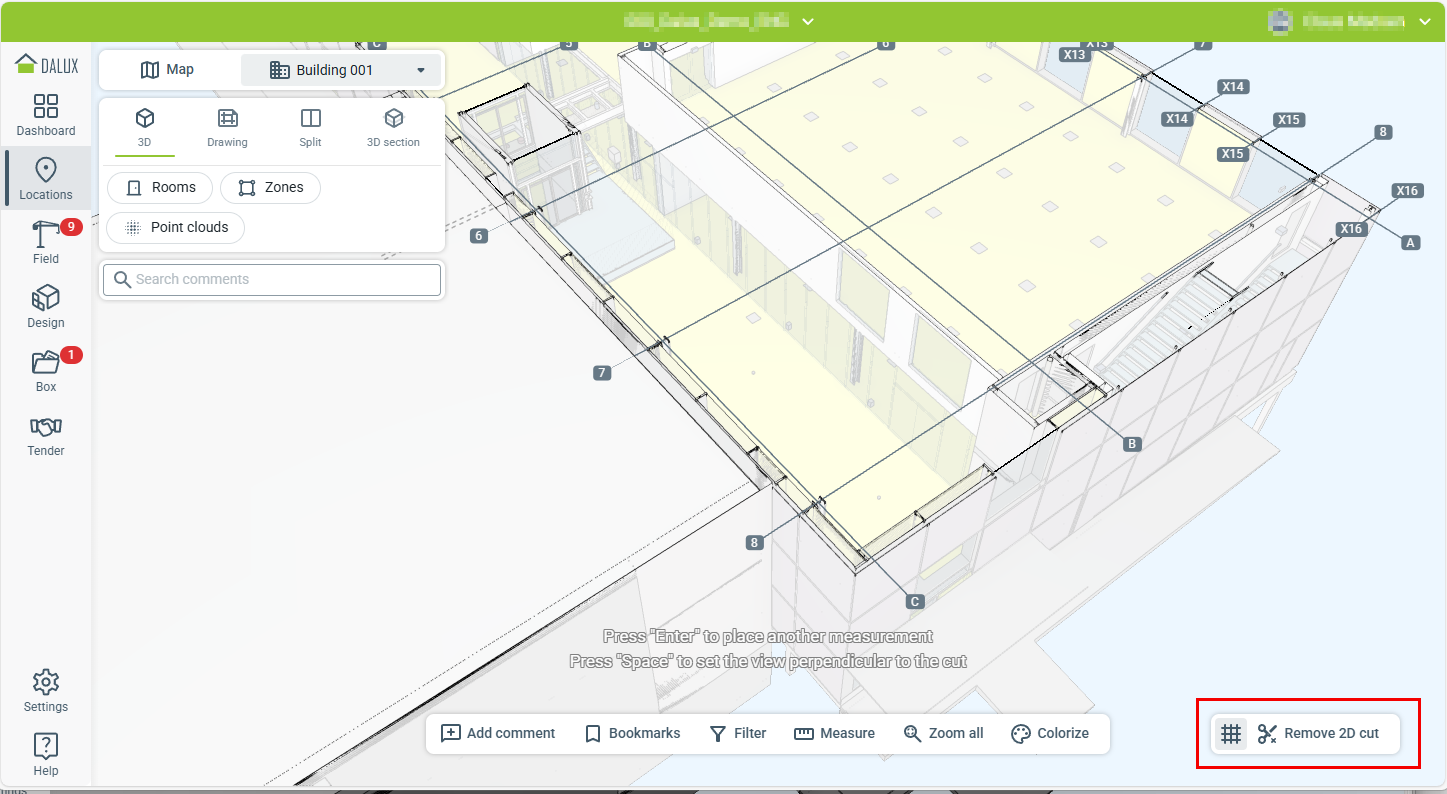

Alhaalla oikeassa kulmassa, klikkaa kytkeäksesi ruudukkoviivat päälle tai pois, tai valitse
Poista 2D-leikkaus poistaaksesi leikkauksen ja poistaaksesi kaikki mittaukset kokonaan.
Pisteestä pisteeseen

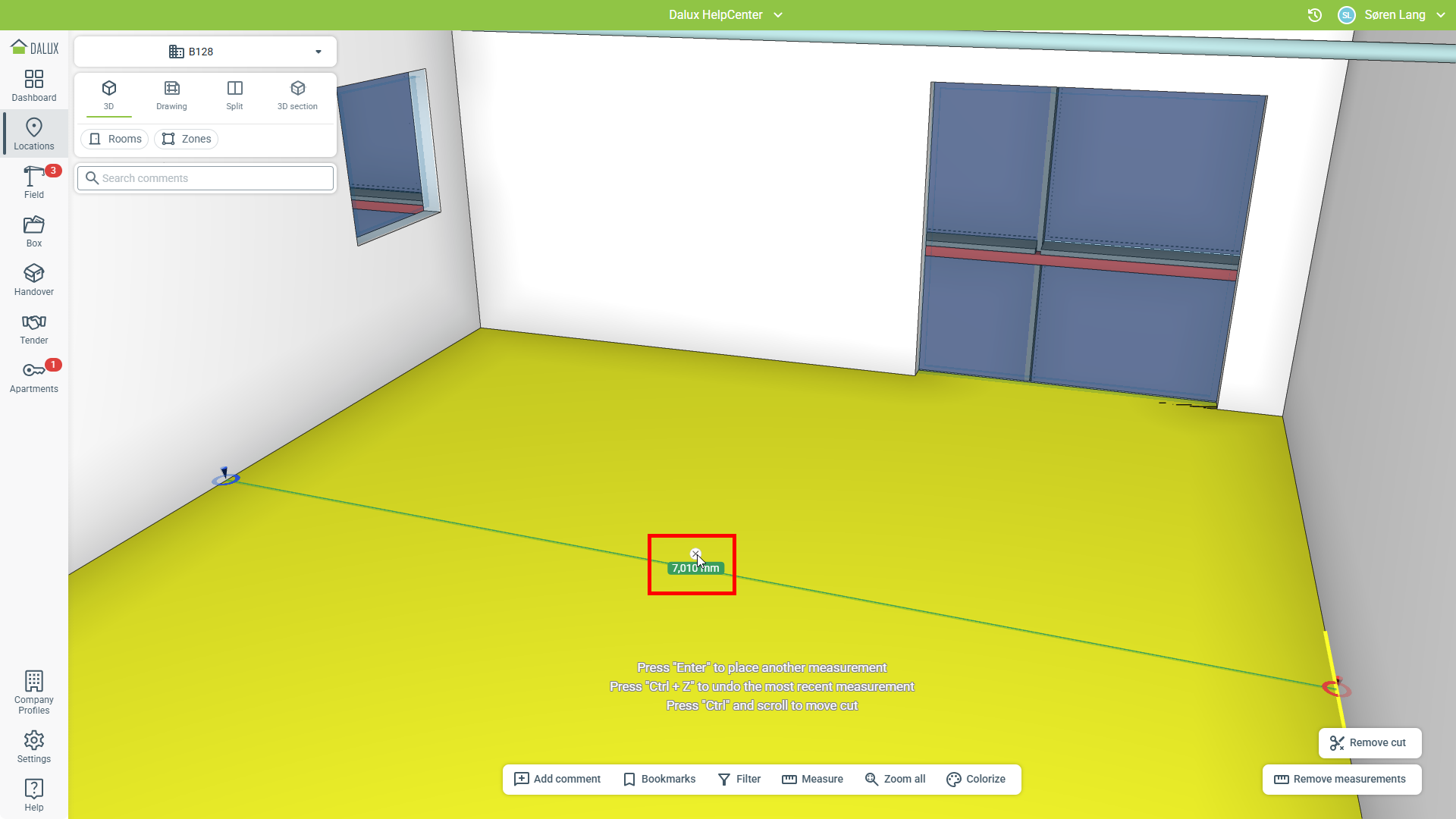

Pisteestä pisteeseen -mittaus mahdollistaa mittaamisen kahden pisteen välillä.

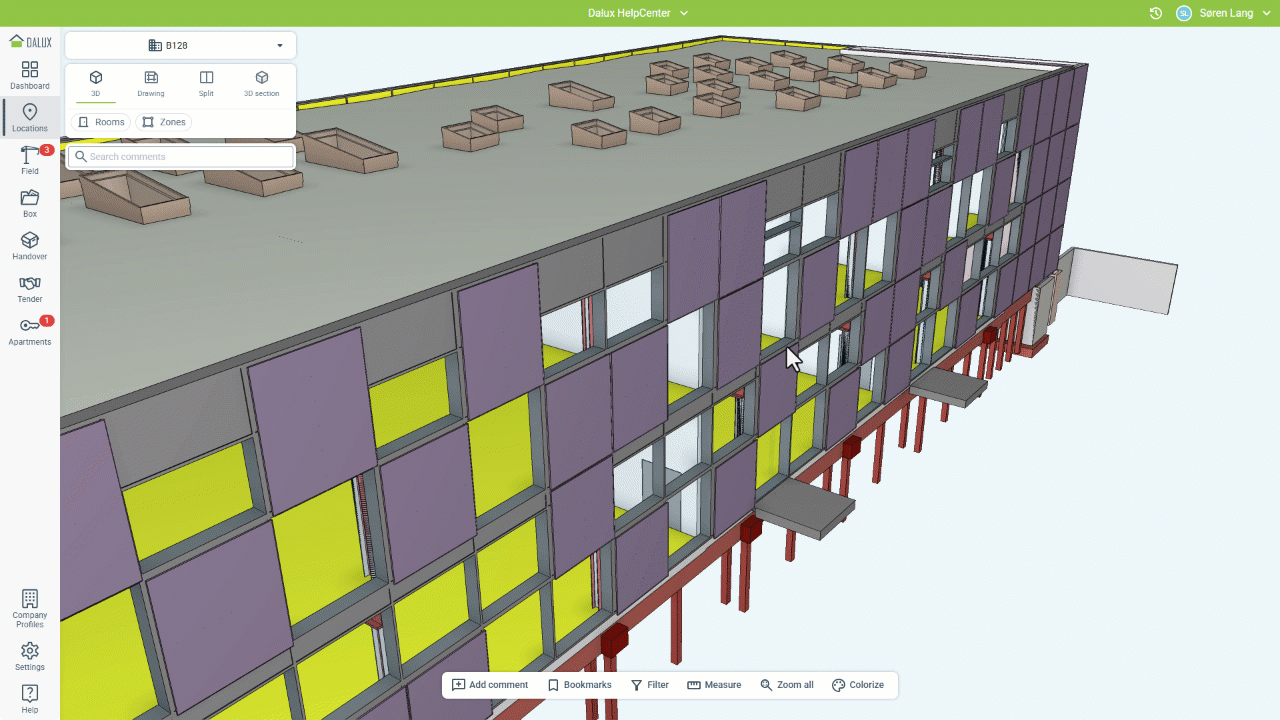

Siirry kohtaan Sijainnit ja etsi elementti, jota haluat mitata
Mitta
'Pisteestä pisteeseen'.
Voit tehdä niin monta mittausta kuin haluat klikkaamalla 'Pisteestä pisteeseen' uudelleen.
Poistaaksesi mittauksen, pidä hiirtä mittauksen päällä ja klikkaa .
Kolmen linjan laser

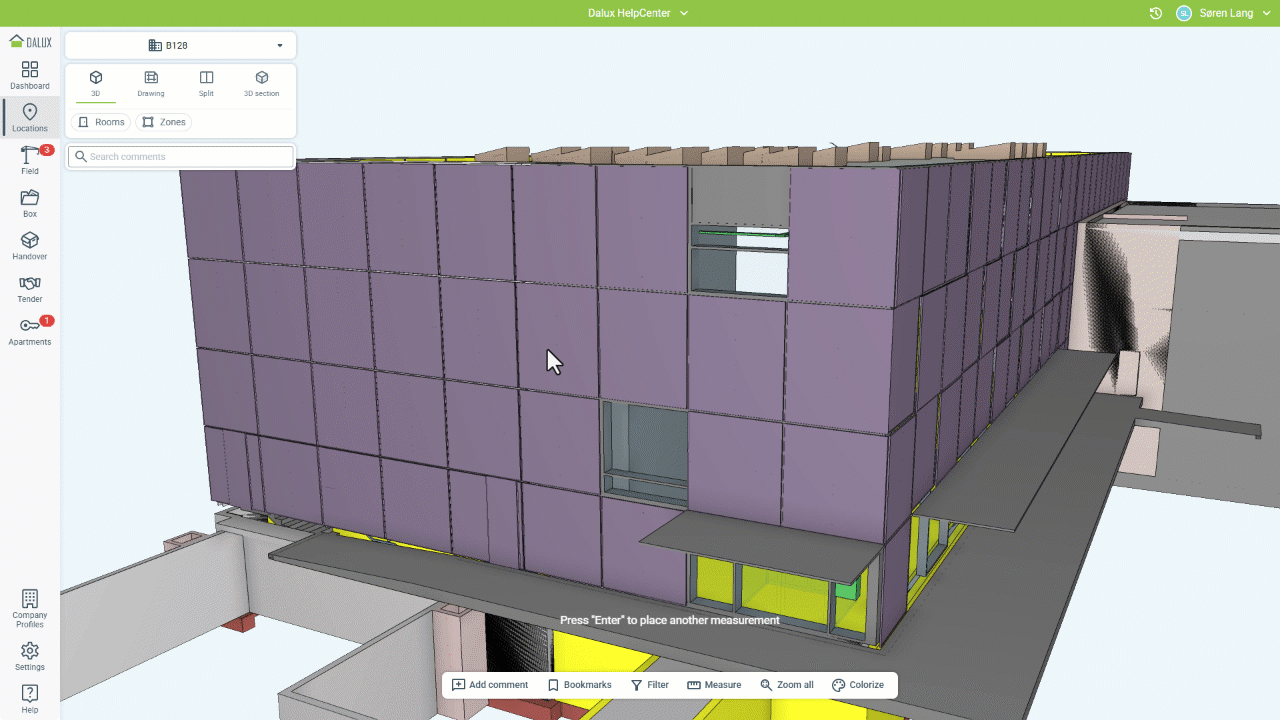

Kolmen linjan laser -työkalu luo mittauksia kolmeen suuntaan lähtöpisteestä. Se toimii samalla tavalla kuin se olisi lasermittausväline rakennustyömaalla.
Siirry kohtaan Sijainnit ja etsi elementti, jota haluat mitata
Mitta
'Kolmen linjan laser'.
Tämän jälkeen klikkaa jotain kohtaa mallissa asettaaksesi laserin. Voit siirtää laseria klikkaamalla ja raahamalla sitä.
Useita lasereita voidaan lisätä klikkaamalla 'Kolmen linjan laser' uudelleen.
Vinkkejä ja niksejä

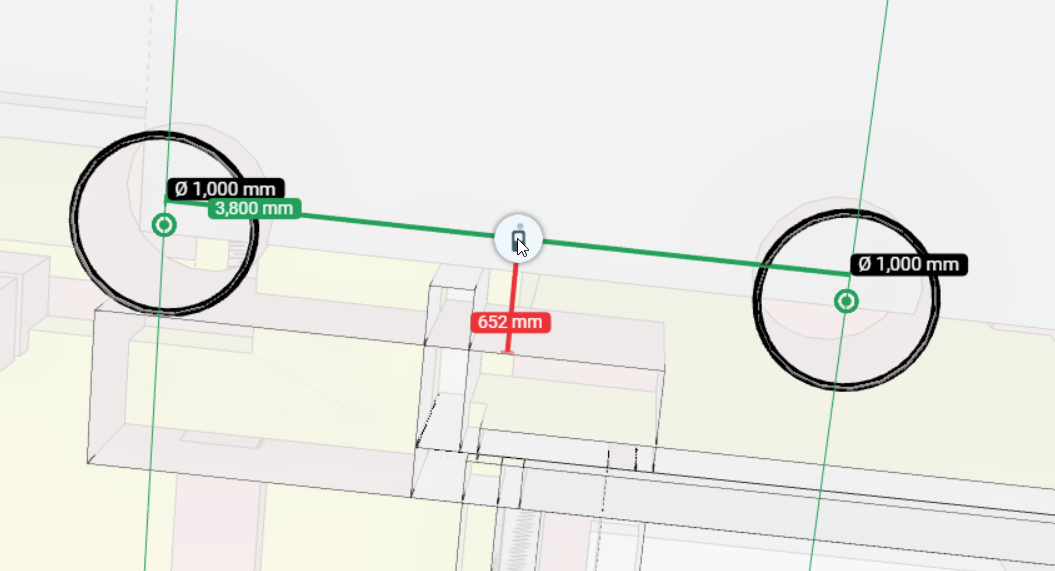

Voit käyttää mittauksien päissä olevia nuolia siirtääksesi laserin mittauskohtaa seuraavalle pinnalle.
Kun käytät pisteestä pisteeseen tai kolmen linjan laseria mittaamaan pyöreitä objektit, mittaukset otetaan objektin keskeltä.
Mittaa lyhin etäisyys

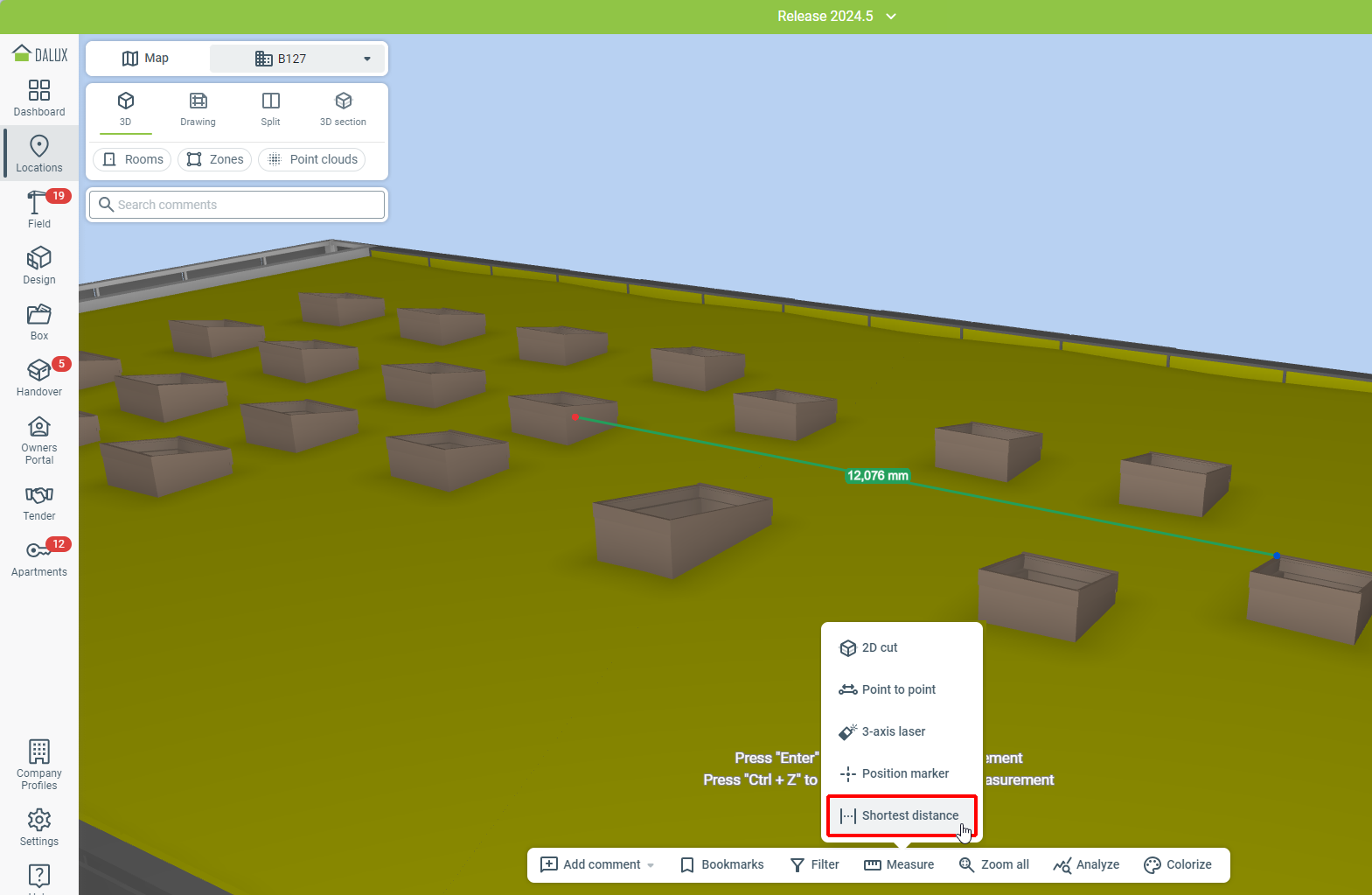

Jos käytät Daluxin työpöytäsovellusta, voit mitata kahden objektin välisen lyhimmän etäisyyden mallissasi. Klikkaa kahta objektia mallissa ja niiden välinen lyhin etäisyys mitataan.
Koordinaattipiste

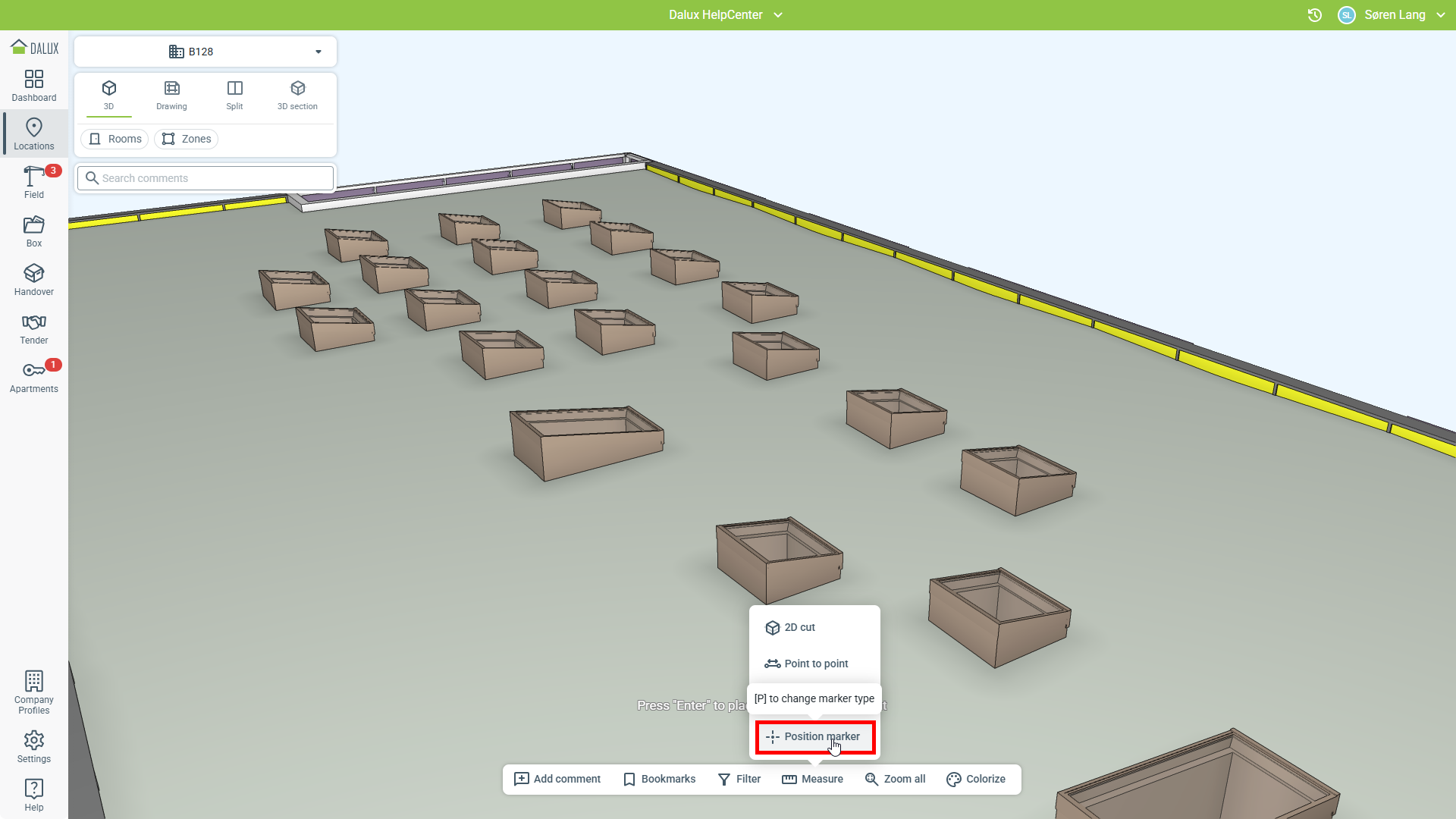

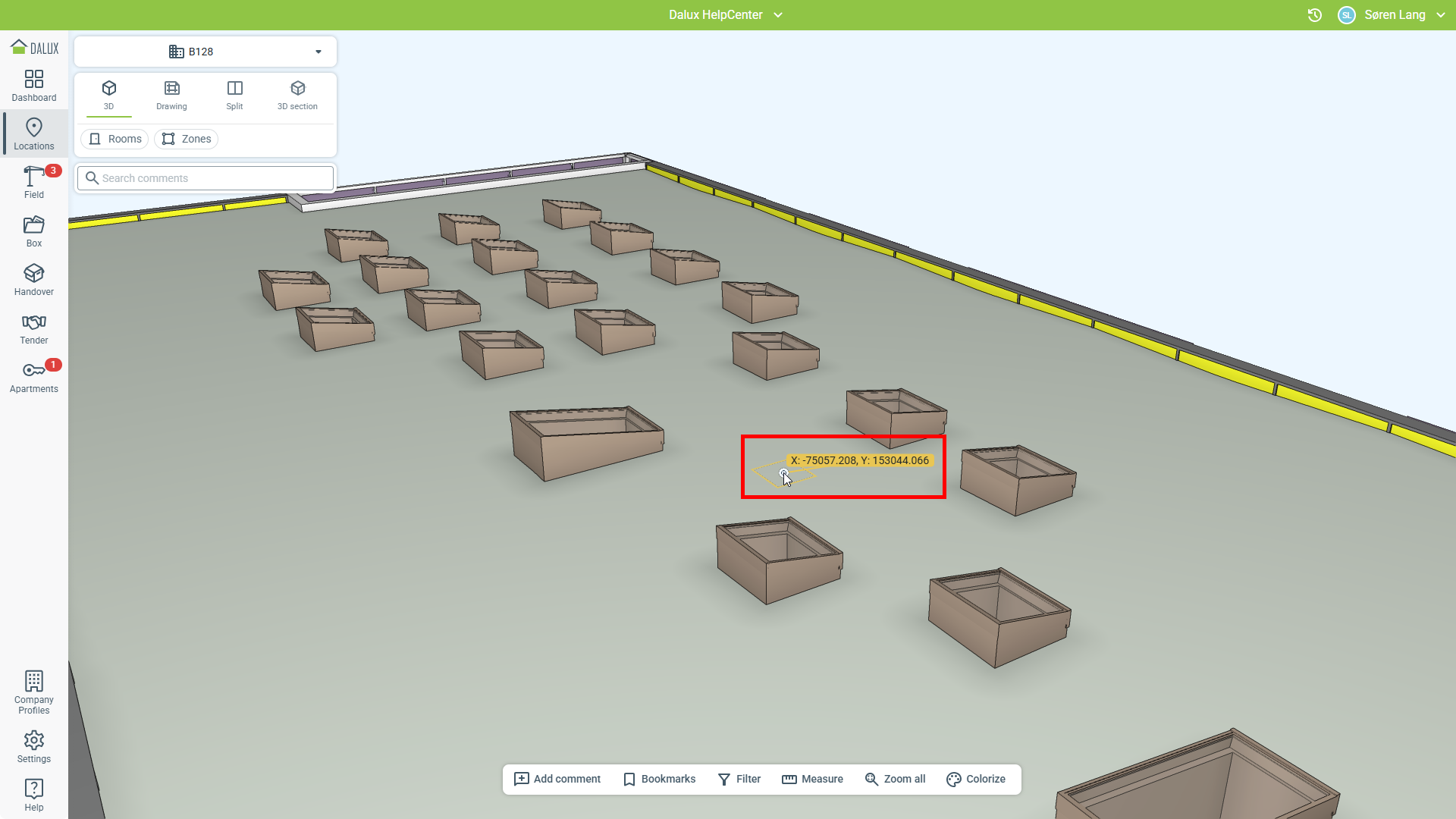

Voit saada mallistasi tarkat koordinaatit valitusta pisteestä käyttämällä koordinaattipistettä
Klikkaa Mitta
'Koordinaattipiste'
Klikkaa jostain kohtaa mallia sijoittaaksesi merkin.
Voit kopioida sijainnin koordinaatit klikkaamalla tai poistaa ne painamalla
.

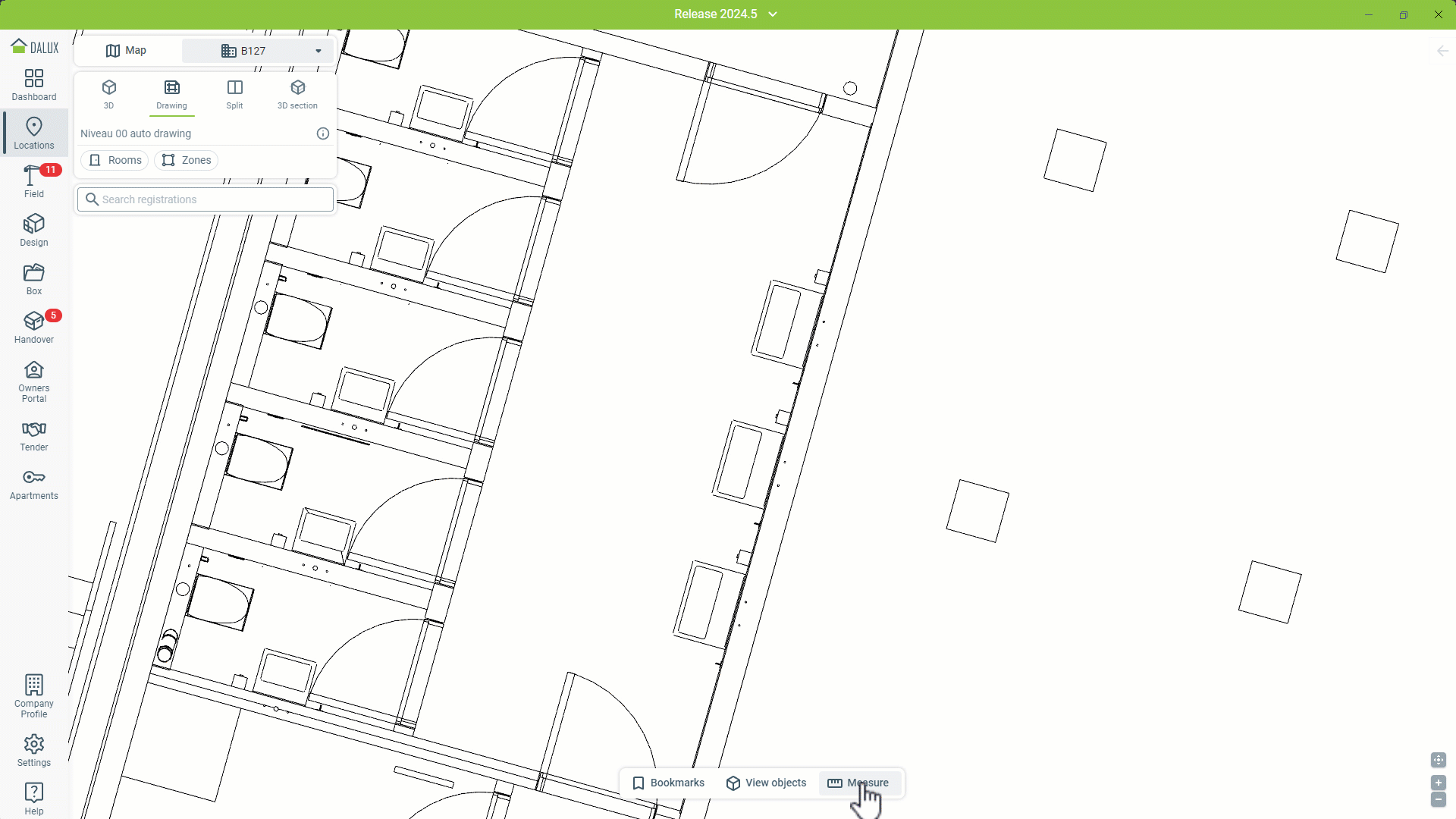

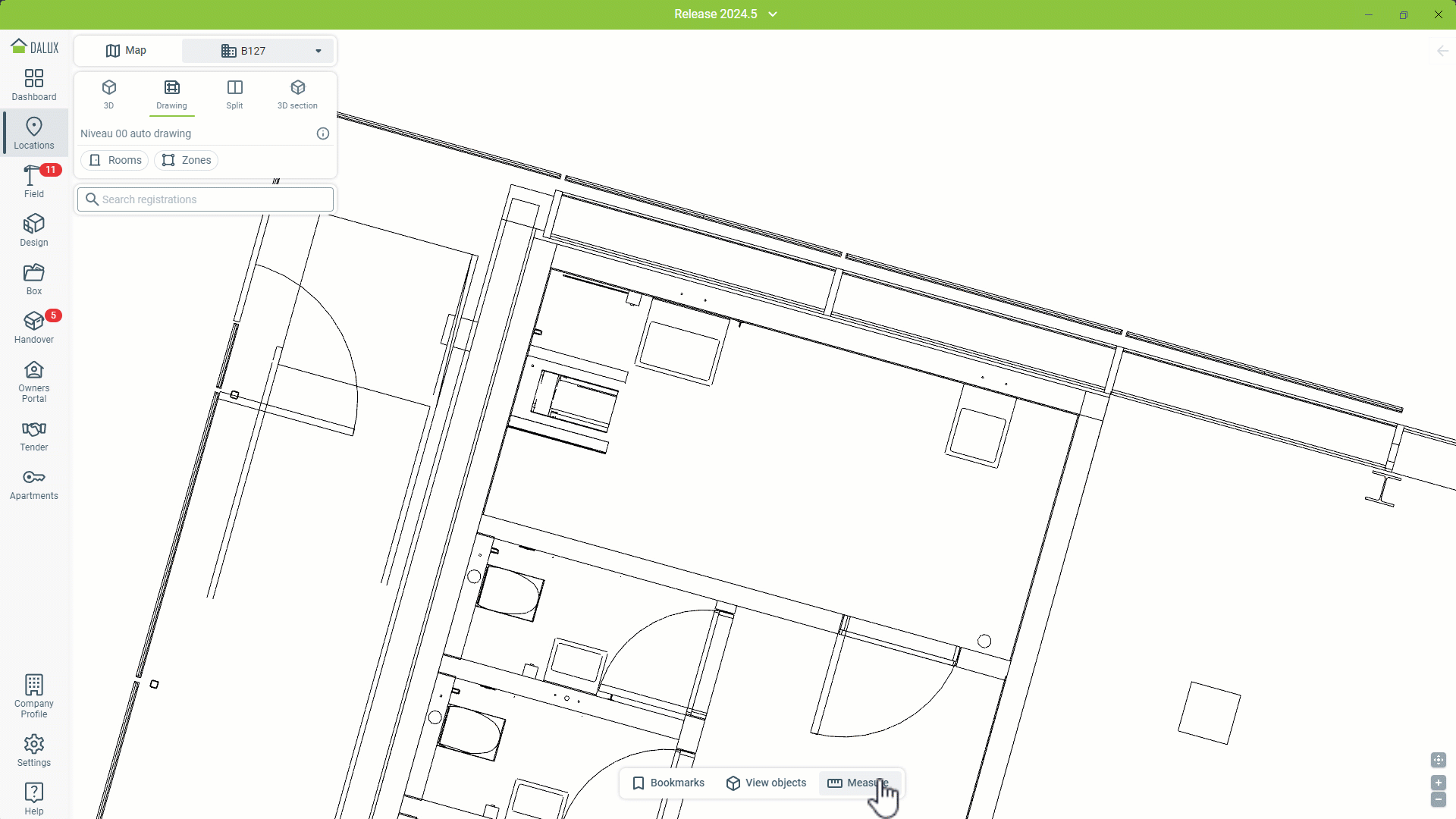

Miten tehdä mittauksia 2D:ssä
Vinkkejä ja niksejä

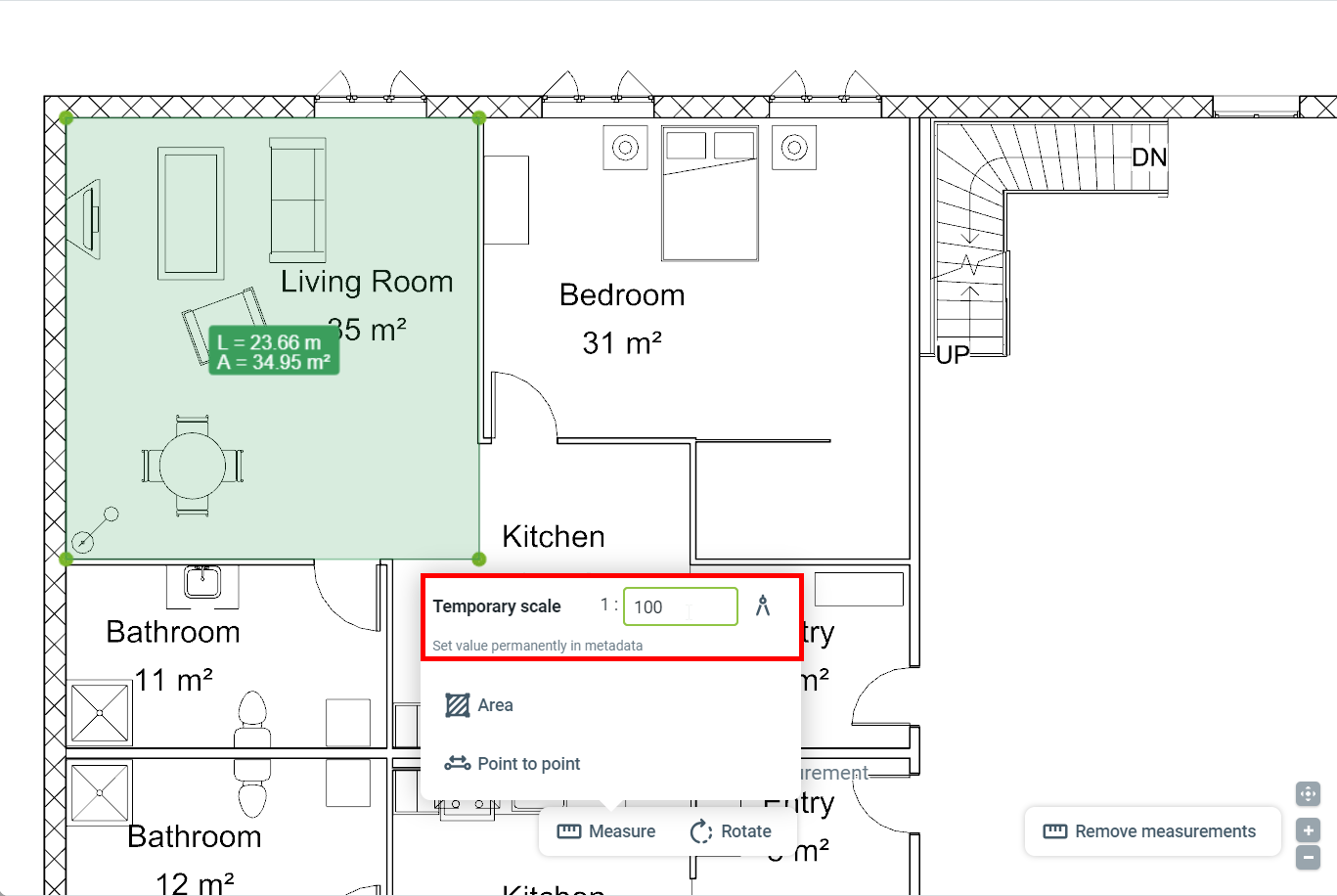

Jos piirustuksissasi ei ole mittakaavaa, voit asettaa piirustukselle tilapäisen mittakaavan.
Pisteestä pisteeseen
Pisteestä pisteeseen -mittaus mahdollistaa kahden pisteen välimatkan mittaamisen.
Siirry kohtaan Sijainnit ja etsi elementti, jota haluat mitata
Mitta
'Pisteestä pisteeseen'.

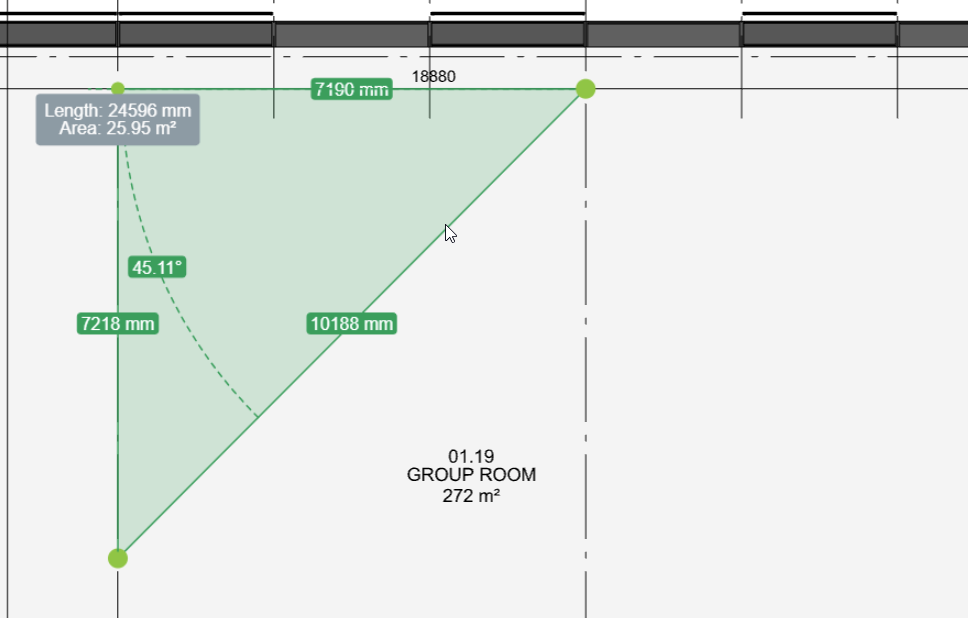

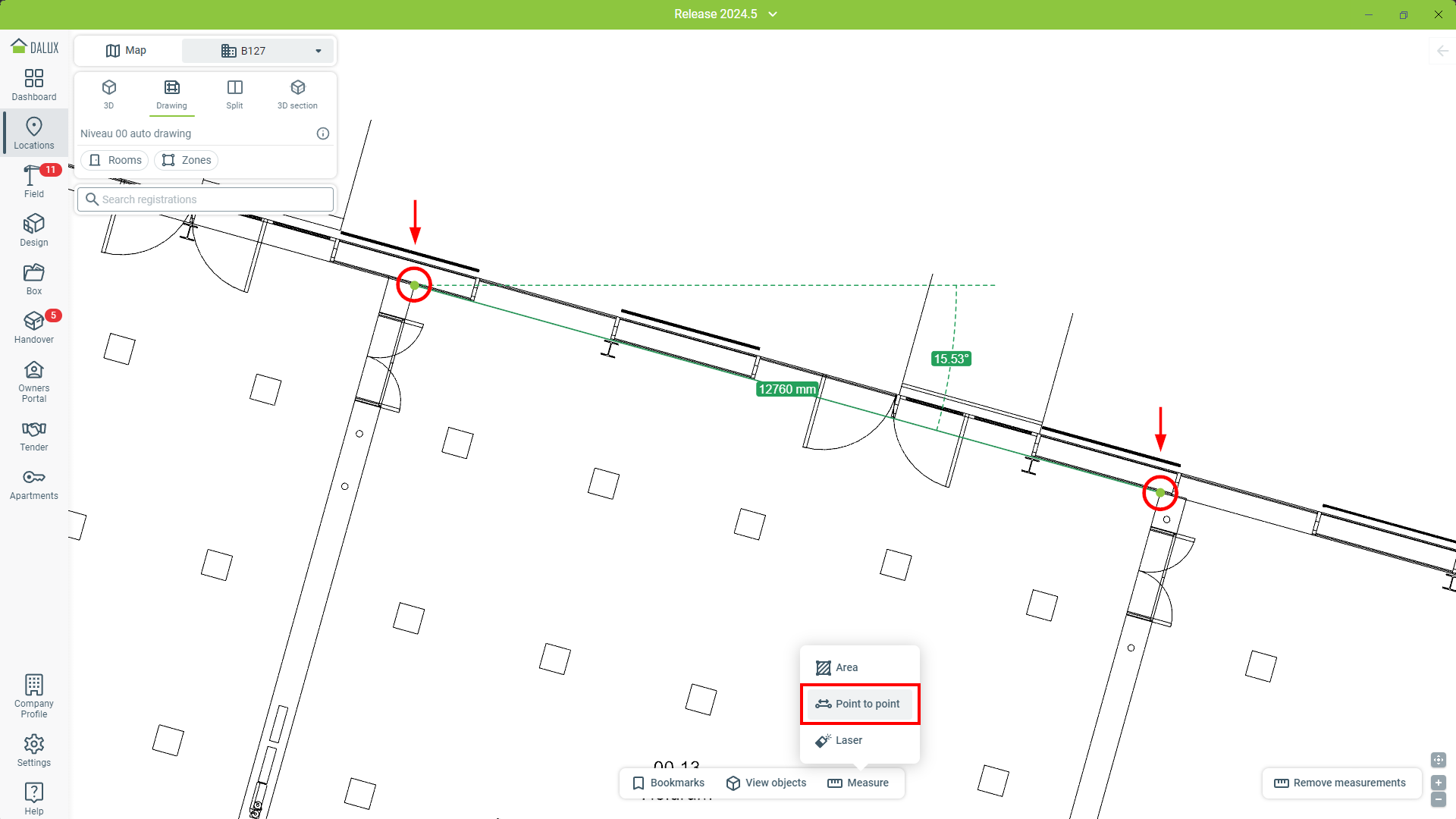

Valitse kaksi pistettä, joiden välimatkan haluat selvittää napsauttamalla piirustusta. Etäisyyden lisäksi saat myös kulman vaakasuuntaiseen perustasoon.
Vinkkejä ja niksejä
Voit luoda sarjan mittauksia 2D:ssä painamalla Enter ensimmäisen mittauksen jälkeen. Voit myös aloittaa uuden mittauksen olemassa olevan mittauksen loppupisteestä klikkaamalla sitä.
Kun pisteestä pisteeseen -mittaus suljetaan muodoksi, pinta-ala lasketaan automaattisesti.
Kun valitset pisteitä, tarttumistoiminto auttaa sinua löytämään tarkasti kulmat piirustuksesta. Se auttaa myös löytämään 90° kulmat suorille pinnoille, kuten seinille ja oville.
Alue
Tämä toiminto laskee sekä alueen että monikulmion ympärysmitan. Napsauta ja vedä piirustuksesi muodostaaksesi suorakulmaisen muodon.
Vaihtoehtoisesti napsauta luodaksesi yksittäisiä pisteitä piirustuksiin, jotka yhdistetään. Kun olet valmis, valitse aloituspisteesi uudelleen laskeaksesi alueen.
Laser
Laser-ominaisuuden avulla voit valita minkä tahansa pisteen piirustuksestasi ja Dalux löytää lähimmät etäisyydet ympäröiviin pintoihin.
Mittaamisen jälkeen napsauta ja vedä keskeltä siirtääksesi mittauksen sijaintia.
Napsauta mittauksen päättepisteen nuolta muuttaaksesi mittauksen pistettä seuraavaan pintaan.
