Tässä artikkelissa käsitellään, miten ladata, hallinnoida ja tarkastella Daluxiin ladattuja 'Pistepilviä'.
Pistepilvet ovat pisteiden datasetti, joka sisältää geometriset koordinaatit, värillinen arvot ja kirkkauden. Ne luodaan yleensä LIDAR-skannereilla, jotka skannaavat alueen ja keräävät tiedot. Tiedot muunnetaan sitten 3D-kuviksi pistepilven muodossa.
Daluxin pistepilviä voidaan käyttää monin tavoin. Yleisimmät käyttötavat liittyvät rakennusprosessin laadunvalvontaan tai as built -vertailuihin.
Tekniset tiedot
Useimmissa tapauksissa suositeltu tiedostomuoto optimaaliseen käyttöön on .laz, mutta muut tiedostomuodot toimivat myös hyvin Daluxissa. Suosittelemme, jos mahdollista, seuraamaan mieluisia tiedostomuotoja alhaalta ylös.
.laz .las
.e57
.ply
.pts
.xyz
Tiedoston enimmäiskoko on 8GB.
.pts ja .xyz tiedostot vaihtelevat spesifikaatiostaan, joten oikeaa tulkintaa ei voida taata. Jos tämä on ainoa käytettävissä oleva tiedostomuoto, palvelua kuten Pointzip voidaan käyttää tiedostojen muuntamiseen .laz-muotoon.
Dalux ei tue .rcp tiedostoja.
Miten asettaa pistepilviä
Käyttöoikeudet
Projektin ylläpitäjät, box ylläpitäjät ja käyttäjäryhmät, joilla on "Muokkaa" -oikeudet sijainneille, voivat hallinnoida pistepilviä.

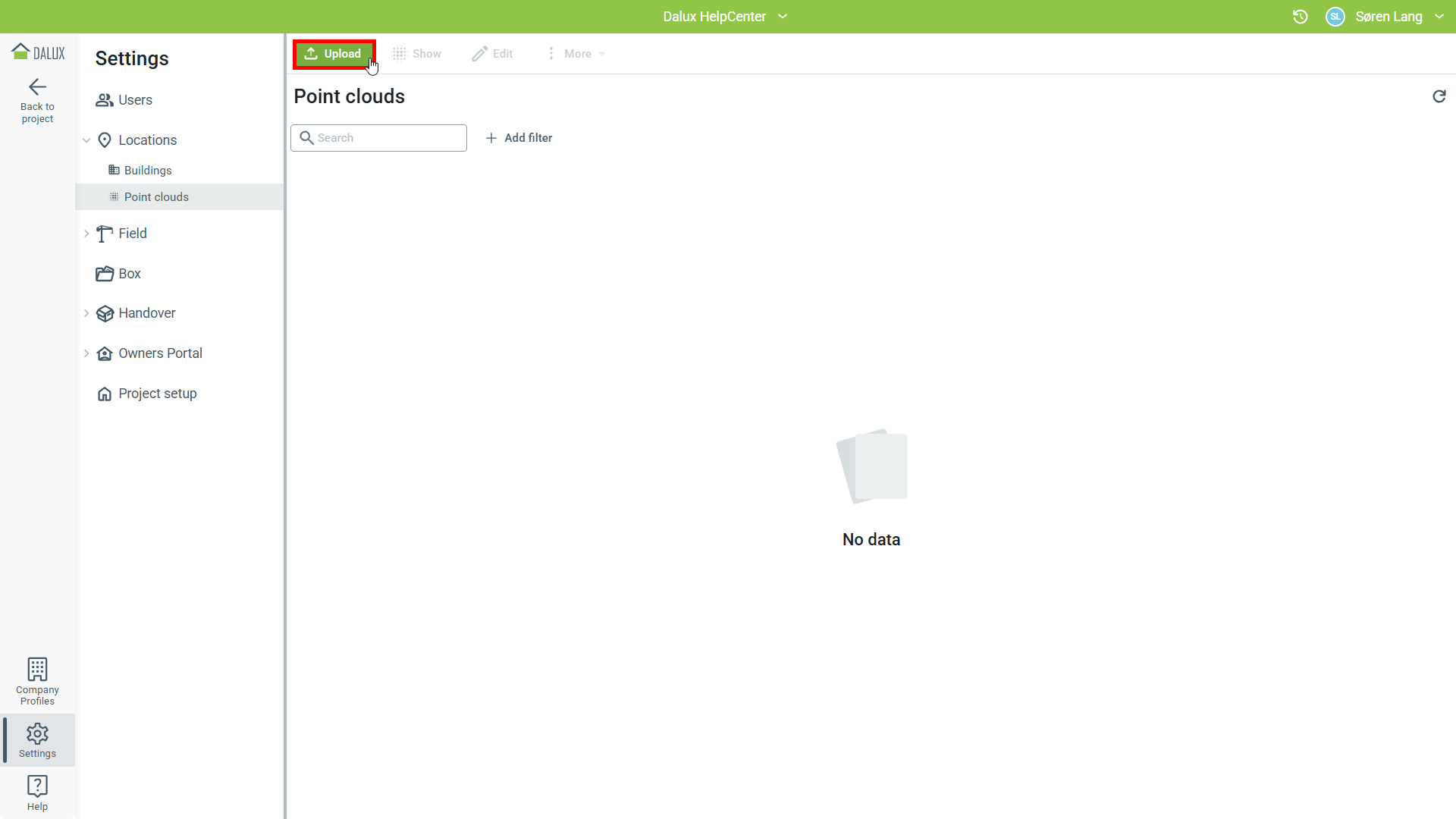

Ladataksesi pistepilviä, siirry kohtaan Asetukset
Sijainnit
Pistepilvet
Lataa.

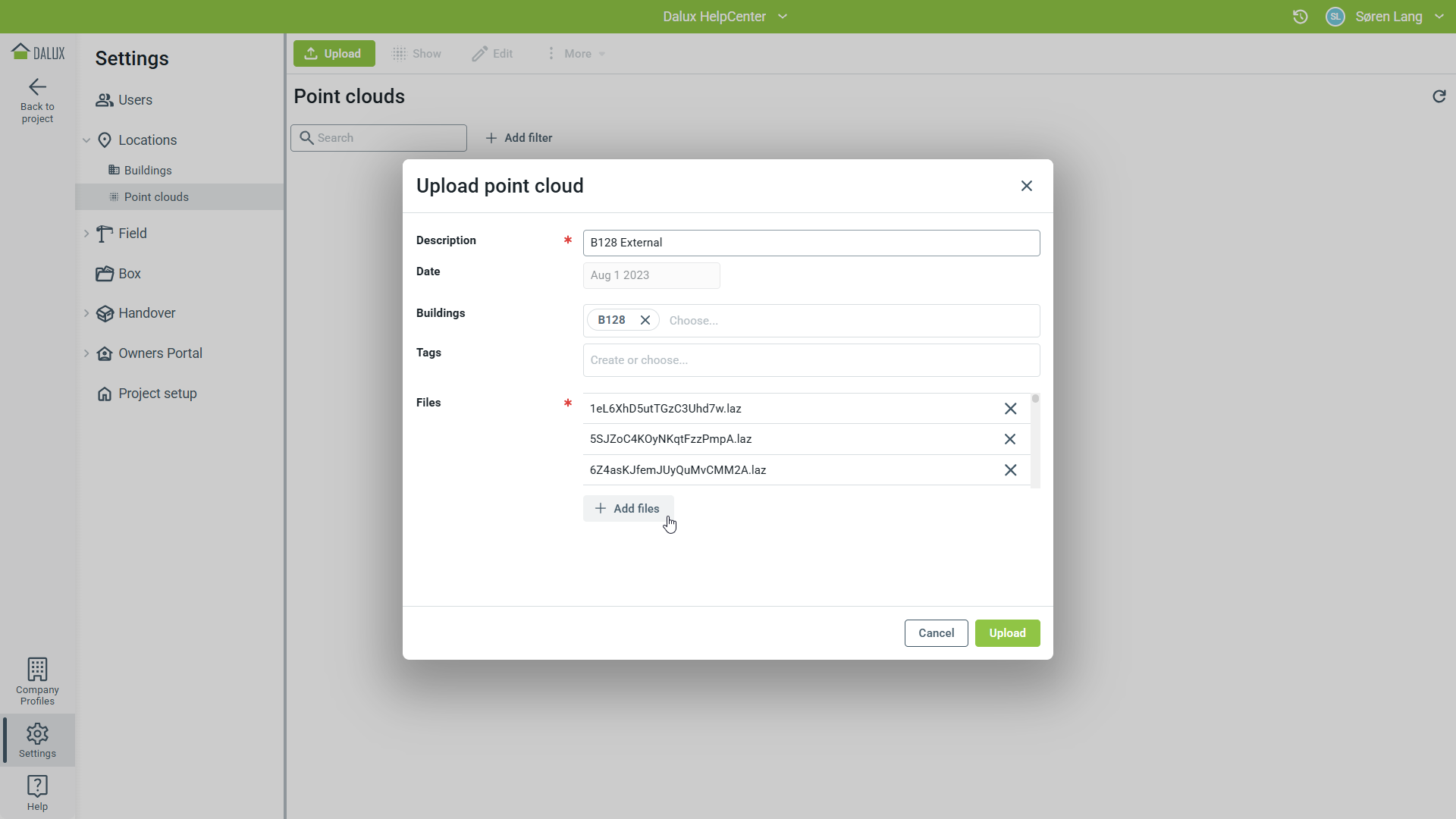

Lisää kuvaus ja valitse, mihin rakennukseen pistepilvi liittyy.
Voit lisätä omia tunnisteita auttamaan sinua pistepilvien suodatuksessa ja lajittelussa. Tunniste on myös se, mikä näytetään Sijainneissa.
Yksi tai useampi pistepilvitiedosto voidaan ladata samanaikaisesti. Kun pistepilvet on ladattu, Dalux käsittelee tiedostot ennen niiden käyttöä.
Yksittäisiä tiedostoja voidaan lisätä tai poistaa pistepilvestä valitsemalla pistepilvi ja klikkaamalla Muokkaa.
Koko pistepilvi voidaan poistaa valitsemalla se, napsauttamalla Lisää ja sitten
Poista pistepilvi.
Jos sinulla on pistepilvet eri päivämääriltä, luo uusi pistepilvi ja noudata samaa prosessia.

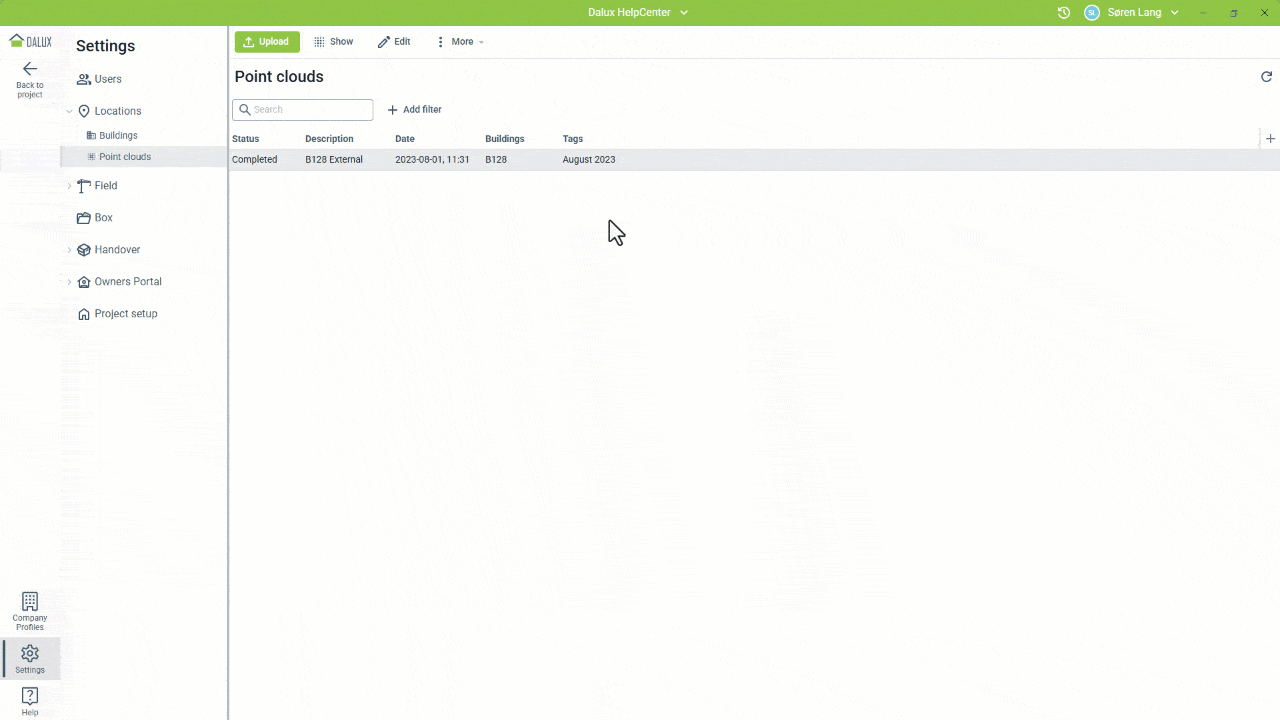

Kun pistepilvi on ladattu ja käsitelty, sitä voidaan tarkastella napsauttamalla pistepilveä luettelonäkymässä ja sitten napsauttamalla Näytä ylävalikosta.
Tekniset tiedot
Kuinka ladata pistepilviä Daluxista
Jos haluat ladata pistepilvitietoja Daluxista, siirry kohtaan:
Asetukset
Sijainnit
Pistepilvet
Valitse pistepilvi luettelonäkymästä
Muokkaa.

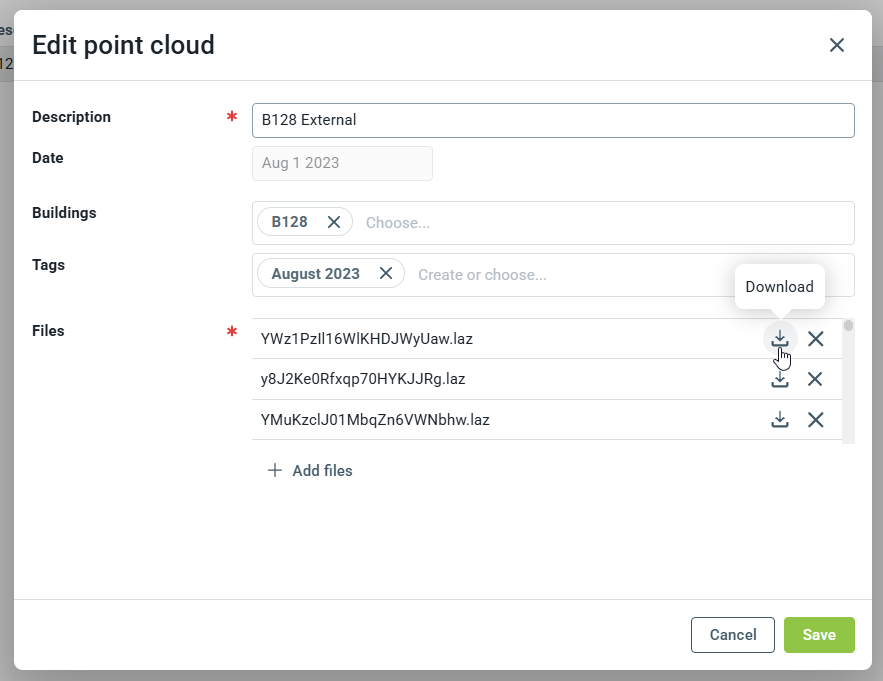

Tämä avaa pistepilven ja jokainen tiedosto voidaan ladata napsauttamalla -kuvaketta.
Kuinka käyttää pistepilviä Sijaintien kanssa
Jos pistepilvet ja 3D-malli ovat kohdistettuja, pistepilvi voidaan näyttää yhdessä 3D-mallin kanssa. Pistepilvet voidaan katsella sijainneista.
Siirry kohtaan Sijainnit ja valitse rakennus, johon pistepilvi liittyy.

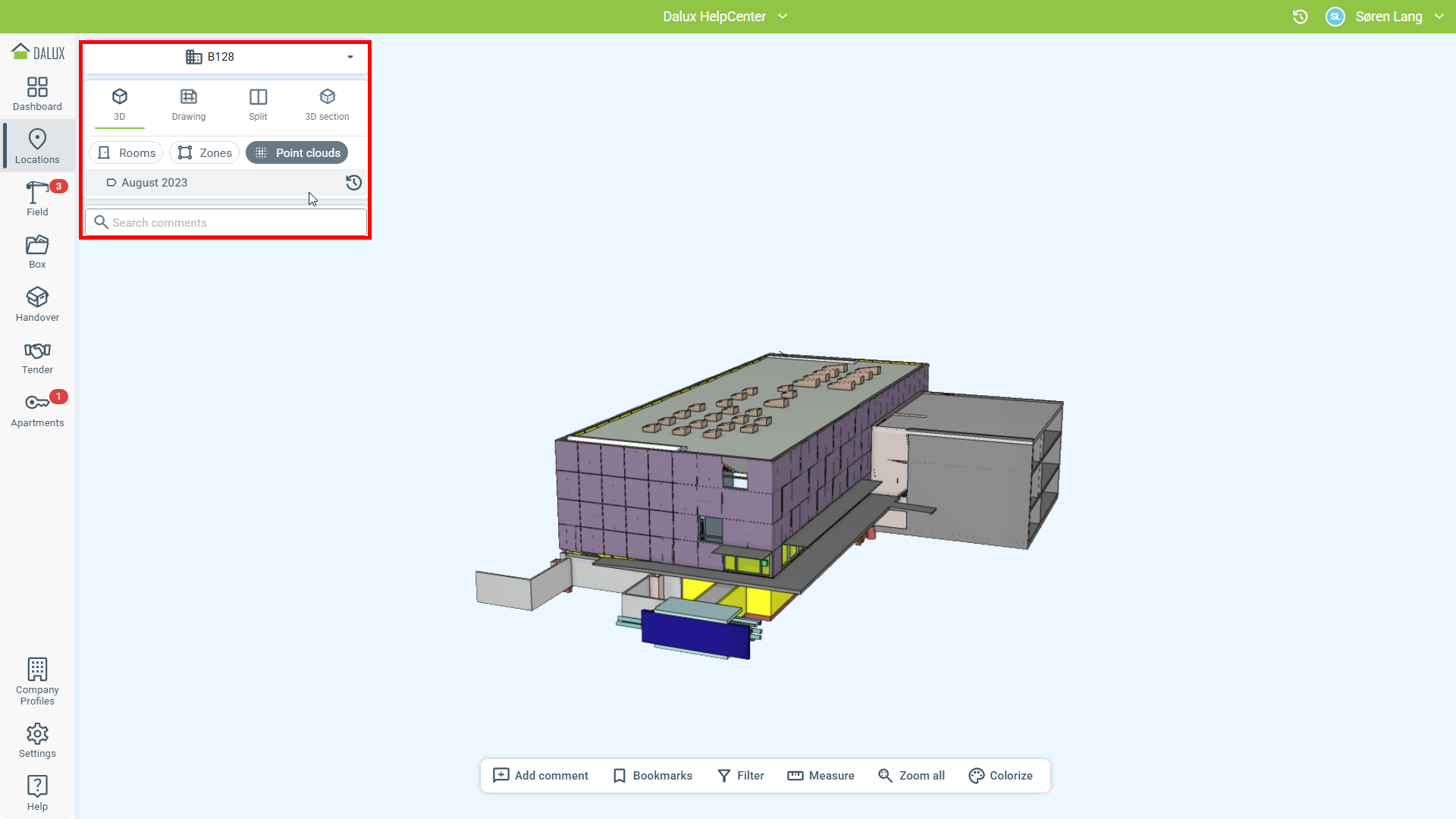

Pistepilviin on pääsy 3D:stä. Napsauta 3D
Pistepilvet. Voit sitten valita, mikä pistepilvi näytetään.

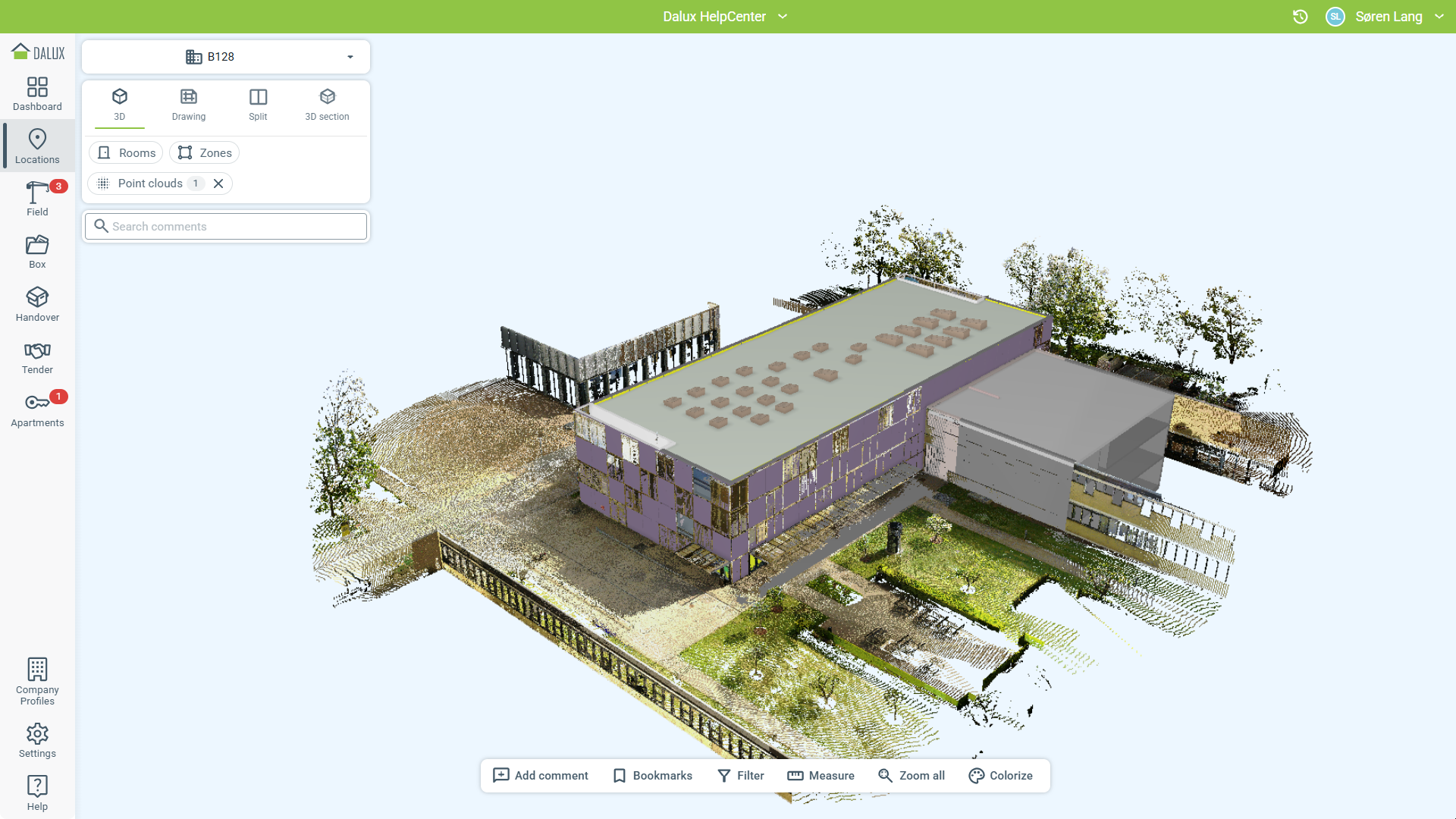

Pistepilvi näytetään yhdessä 3D-mallin kanssa, ja navigointi 3D:ssä toimii kuten se normaalisti toimii Daluxissa.

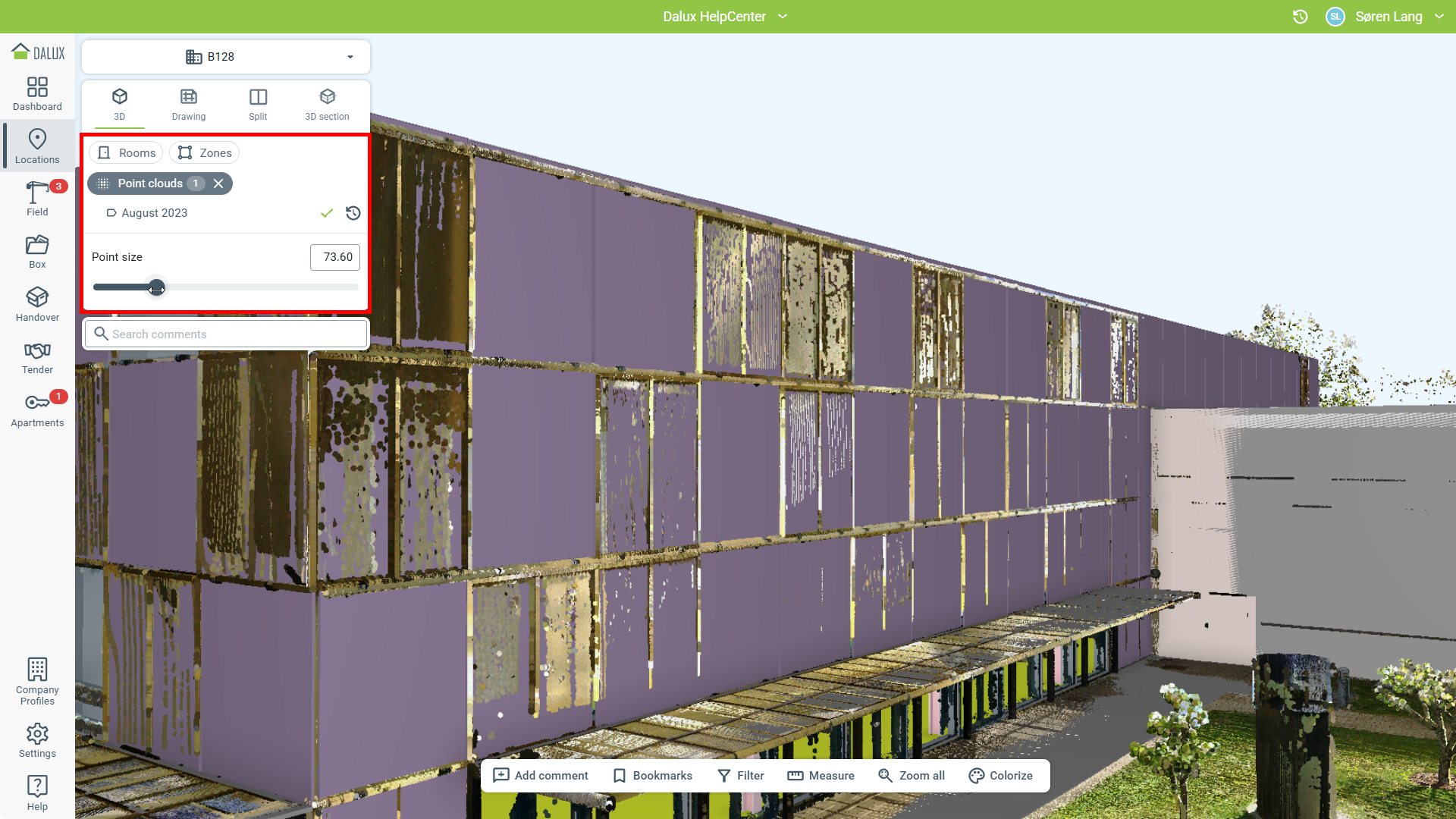

Kun käytät Daluxin selainversiota, käytössä on vaihtoehto vaihtaa pisteiden kokoa 'Pistekoko'-liukusäätimellä. Laske yksityiskohtien tasoa asettamalla korkeampi arvo nopeuttaaksesi näyttöä. Yksityiskohtaisemman tason saavuttamiseksi aseta pistekoko pienemmäksi.
Vertaa pistepilviä mallin kanssa
Field Prossa ja InfraField Prossa voit verrata pistepilveäsi mallisi kanssa. Dalux merkitsee pisteet, jotka eroavat mallistasi asetetun etäisyyden mukaan. Aktivoi 'Vertaa 3D-malliin' Sijainnit-valikossa ja määritä kynnysarvoksi haluamasi etäisyys. Dalux käyttää värikoodausta osoittamaan pisteet, jotka ovat kynnyksen ylä- tai alapuolella.
