Tässä artikkelissa kerrotaan, miten katsella ja mitata piirustuksia ja malleja Dalux Mobile -sovelluksessa.
Dalux Mobile -sovelluksella voit päästä käsiksi projektiin liittyviin piirustuksiin ja malleihin nopeasti saadaksesi tarvitsemasi tiedot. Jokaisella projektin käyttäjällä on pääsy Sijainnit-moduuliin ja sen mittaustyökaluihin.
Jos käytät Daluxia tietokoneella, voit oppia navigoimaan 3D:ssä tässä artikkelissa: Navigoi sijainneissa tietokoneella.
Video
Kuinka katsella piirustuksia Sijainneissa

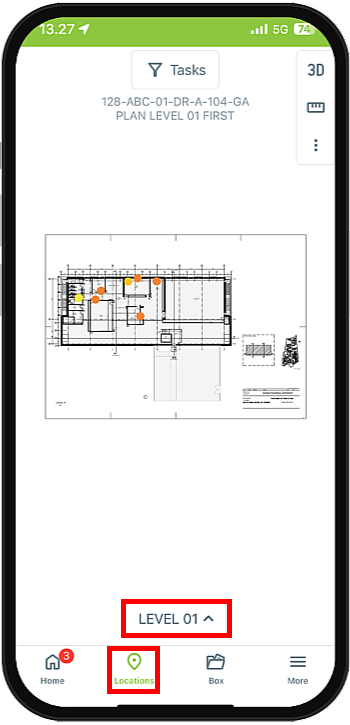

Päästäksesi käsiksi Sijainteihin, paina alarivillä olevaa -kuvaketta. Voit vaihtaa karttanäkymän (
) ja piirustusnäkymän (
) välillä. Tässä artikkelissa käsitellään vain piirustusnäkymää.
Kun tarkastelet piirustuksia Sijainneissa, voit:
- Käyttää kahta sormea sisään ja ulos zoomaamiseen
- Siirtää näkymää pitämällä sormea näytöllä ja liikuttamalla sitä ympäriinsä

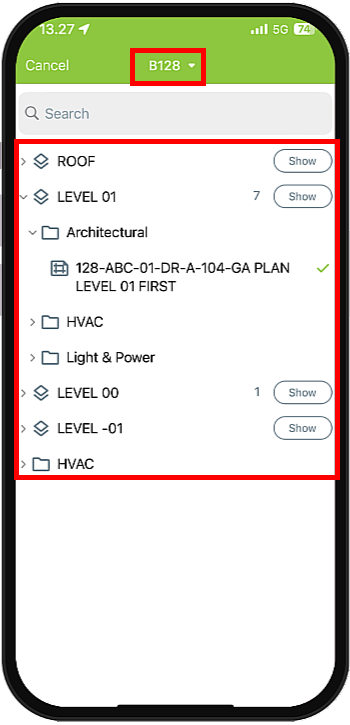

Voit vaihtaa näytettävää piirustusta valitsemalla halutun piirustuksen alasvetovalikoista. Voit vaihtaa rakennusta näytön yläreunasta.
Mahdolliset tasot ja suunnittelualojen kansiot löytyvät näkymästä, ja niiden alaisia piirustuksia voidaan avata painamalla niitä.
Voit myös etsiä piirustuksia nimeltä.
Painamalla 'Näytä' pääset tason oletuspiirustukseen.
Kuinka näyttää eri rekisteröintityyppejä piirustuksissa

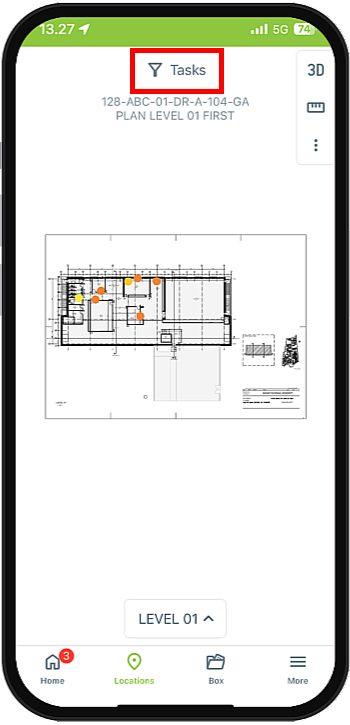

Kun tarkastelet piirustusta, näkymän yläosassa näkyy, mikä rekisteröintisuodatin on tällä hetkellä aktiivinen.
Paina tätä painiketta muokataksesi suodatinta tai vaihtaaksesi eri rekisteröintityyppiin.

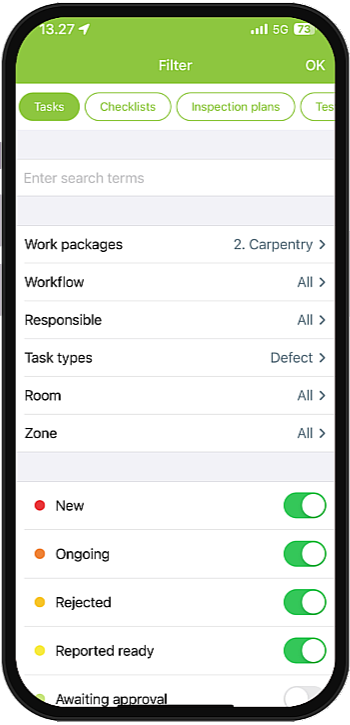

Se, mitkä tyypit ovat käytettävissä, riippuu oikeuksistasi ja rooleistasi projektissa. Voit luoda haluttuja suodattimia, jotta löydät usein etsimäsi tiedot nopeasti. Kun olet valinnut suodatusparametrit, paina 'OK' palataksesi piirustukseen.
Kuinka mitata 2D:ssä
Tarkastellessasi piirustusta voit siirtyä mittaustilaan painamalla -kuvaketta.

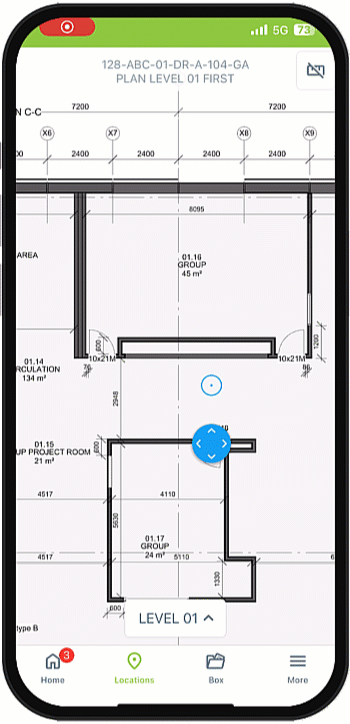

Tämä näyttää sinisen mittaustyökalun. Voit siirtää sitä ympäriinsä sormellasi. Kun nostat sormesi näytöltä, mittauspiste asetetaan.
Voit sitten siirtää mittauspisteen toiseen kohtaan saadaksesi pituusmitan. Kun teet enemmän kuin kaksi pistettä, alueen pinta-ala näytetään mitatun muodon keskellä.
Poistuaksesi mittaustilasta, paina -kuvaketta uudelleen.
Kuinka katsella 3D-malleja

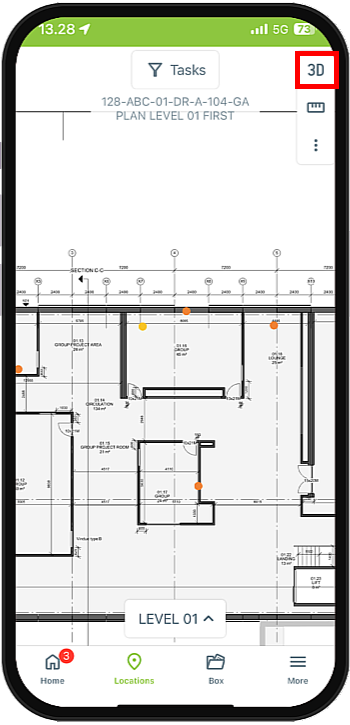

Tarkastellessasi piirustusta, joka on kartoitettu BIM-malliin, piirustusnäkymässä oikeassa yläkulmassa näkyy 3D -painike. Voit painaa tätä painiketta siirtyäksesi Daluxin BIM-katselimeen.

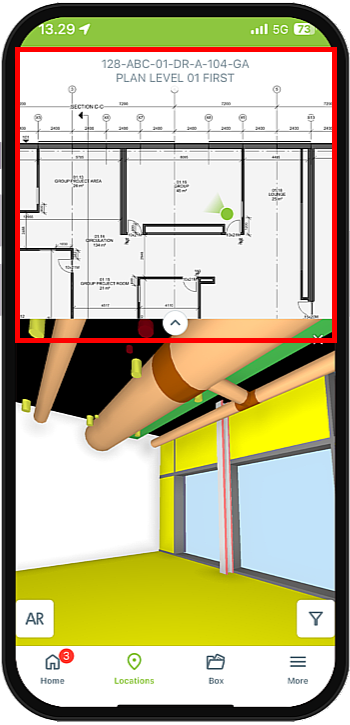

Oletuskatselunäkymä on 2D/3D jaettu näkymä. Tämä mahdollistaa sinun hypätä haluttuun sijaintiin pohjakuvassa painamalla siitä piirustuksessa. 3D-näkymä näytetään alapuolella. Jaettu näkymä lukitsee katselukorkeuden valittuun kerrokseen, eli et voi liikkua mallissa pystysuunnassa.
3D-näkymässä voit:
- Katsella ympärillesi pitämällä sormeasi näytöllä ja liikuttamalla sitä ympäriinsä
- Siirry edestakaisin mallissa nipistämällä sisään ja ulos kahdella sormella
- Liikkua pystysuunnassa raahaamalla kahta sormea ylös tai alas näytöllä (kun olet kokonäytön 3D-näkymässä)
Jos haluat kokonäytön 3D-näkymän, voit painaa -kuvaketta näytön keskellä.
Kuinka katsella BIM-ominaisuuksia ja käyttää suodattimia 3D-malleissa

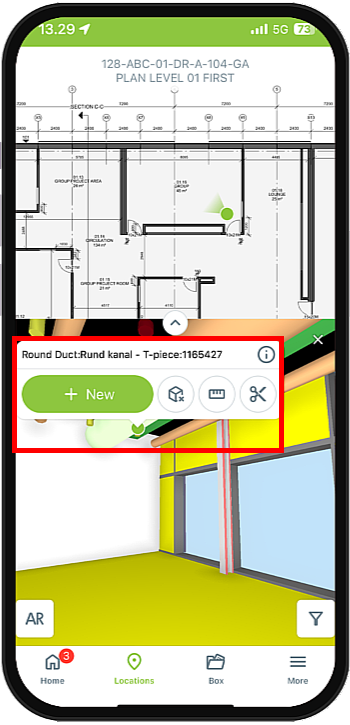

3D-näkymässä voit napauttaa 3D-objekteja nähdäksesi objektin nimen ja päästäksesi käsiksi lisäominaisuuksiin painamalla -kuvaketta.
Voit myös piilottaa objektin, luoda uusia mittauksia tai luoda uusia leikkauksia. Katso video ylhäältä saadaksesi lisätietoja tästä.

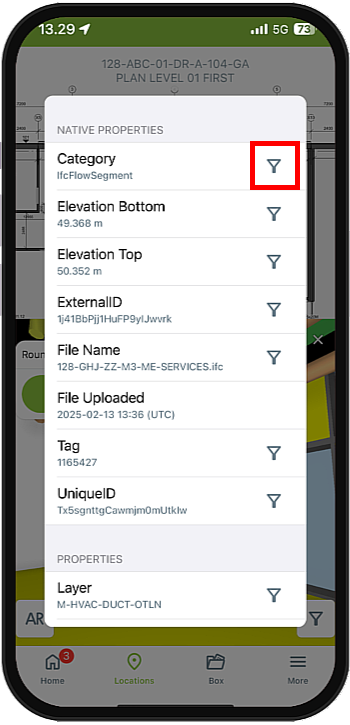

Kun tarkastelet BIM-objektin ominaisuuksia, voit nopeasti ottaa käyttöön suodattimia eri ominaisuuksille painamalla -kuvakkeita. Paina ominaisuusikkunan ulkopuolelta sulkeaksesi ikkunan ja ottaaksesi suodattimet käyttöön.
Lue lisää
Jos haluat oppia lisää leikkausten ja mittausten käytöstä Dalux Desktopilla, voit lukea tämän artikkelin: Leikkaaminen ja mittaaminen.
