Revit liitännäinen on Daluxin kehittämä työkalu, jolla integroidutaan Revitiin tukien useita toimintoja, kuten mallien ja piirustusten lataamista, kommenttien luomista ja Mallin validointi -toiminnallisuutta.
Tässä artikkelissa kerrotaan, miten liitännäinen asennetaan ja sen yleisimmät käyttötapaukset, kuten miten luoda kommentteja Revitistä ja miten käyttää sitä Mallin validointi -toiminnallisuuden kanssa. Oppiaksesi, miten lataat mallin tai piirustuksen pluginin avulla, voit lukea tämän artikkelin: Käytä Revit-pluginiä 3D-mallien ja piirustusten lataamiseen ja päivittämiseen.
Huomio
Tämä plugini toimii vain Revitin täysversioiden kanssa, varmista että Revittisi versio tukee pluginin versiota. Kun Revit päivitetään, se voi aiheuttaa ongelmia pluginin version yhteensopimattomuuden vuoksi.
Miten ladata ja asentaa Revit liitännäinen

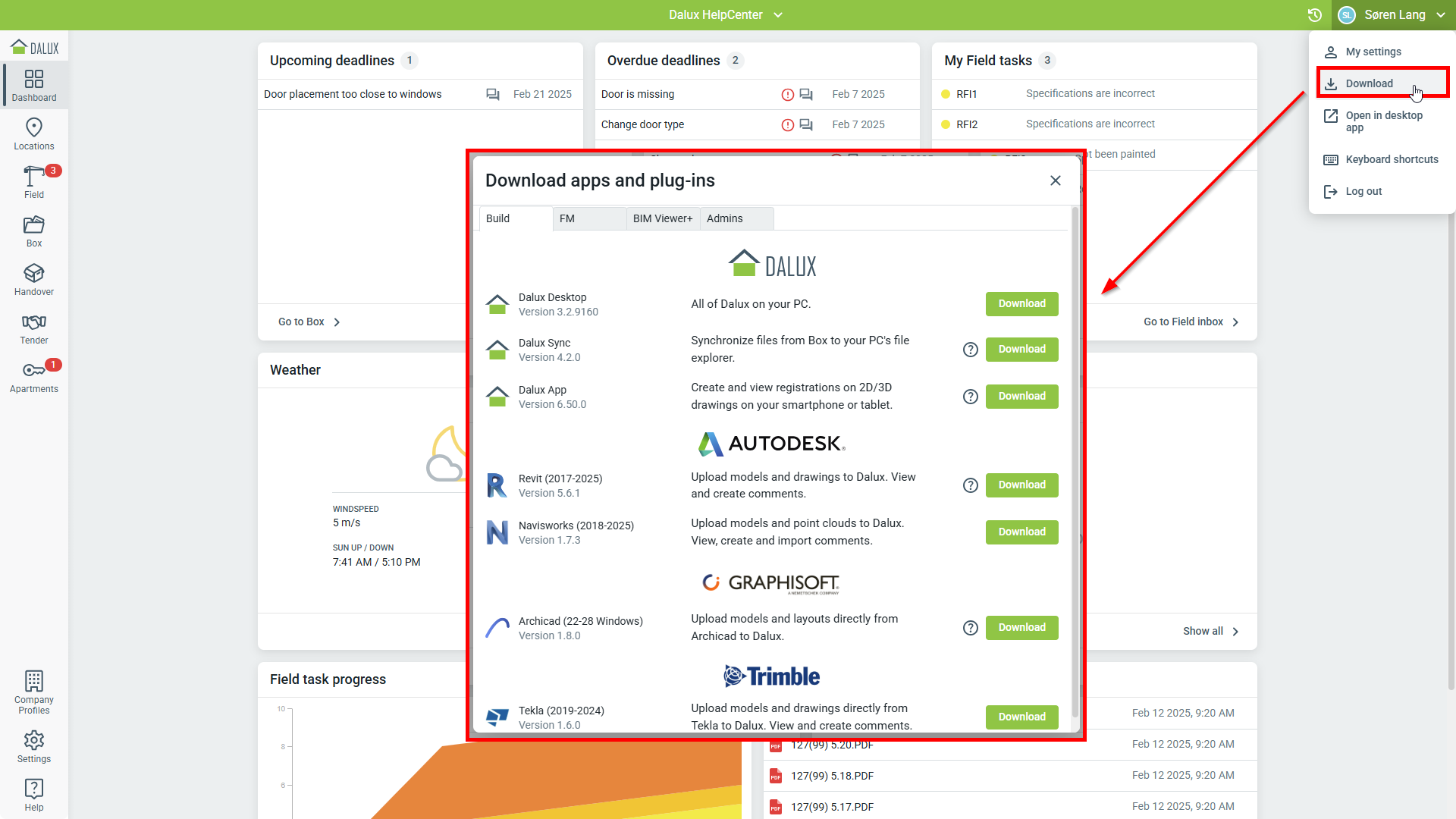

Kun olet kirjautunut projektiisi verkossa, valitse nimesi oikeasta yläkulmasta ja siirry Lataa-osioon. Löydät uusimman Revit liitännäisen Autodesk-osiosta:
Tekniset tiedot
Sinun on suljettava kaikki käynnissä olevat Revit-instanssit, jotta pluginin asennus voidaan aloittaa.
Kun olet ladannut MSI-tiedoston, avaa se ja seuraa asennusohjelman ohjeita.

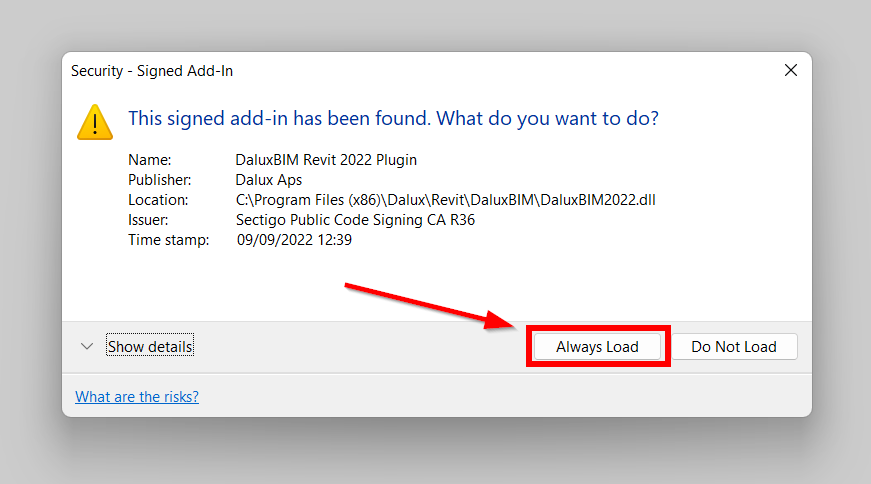

Seuraavan kerran kun avaat Revitin, turvallisuusponnahdusikkuna kysyy, mitä tehdä Dalux/Revit-liitännäiselle. Valitse ‘Lataa aina’:

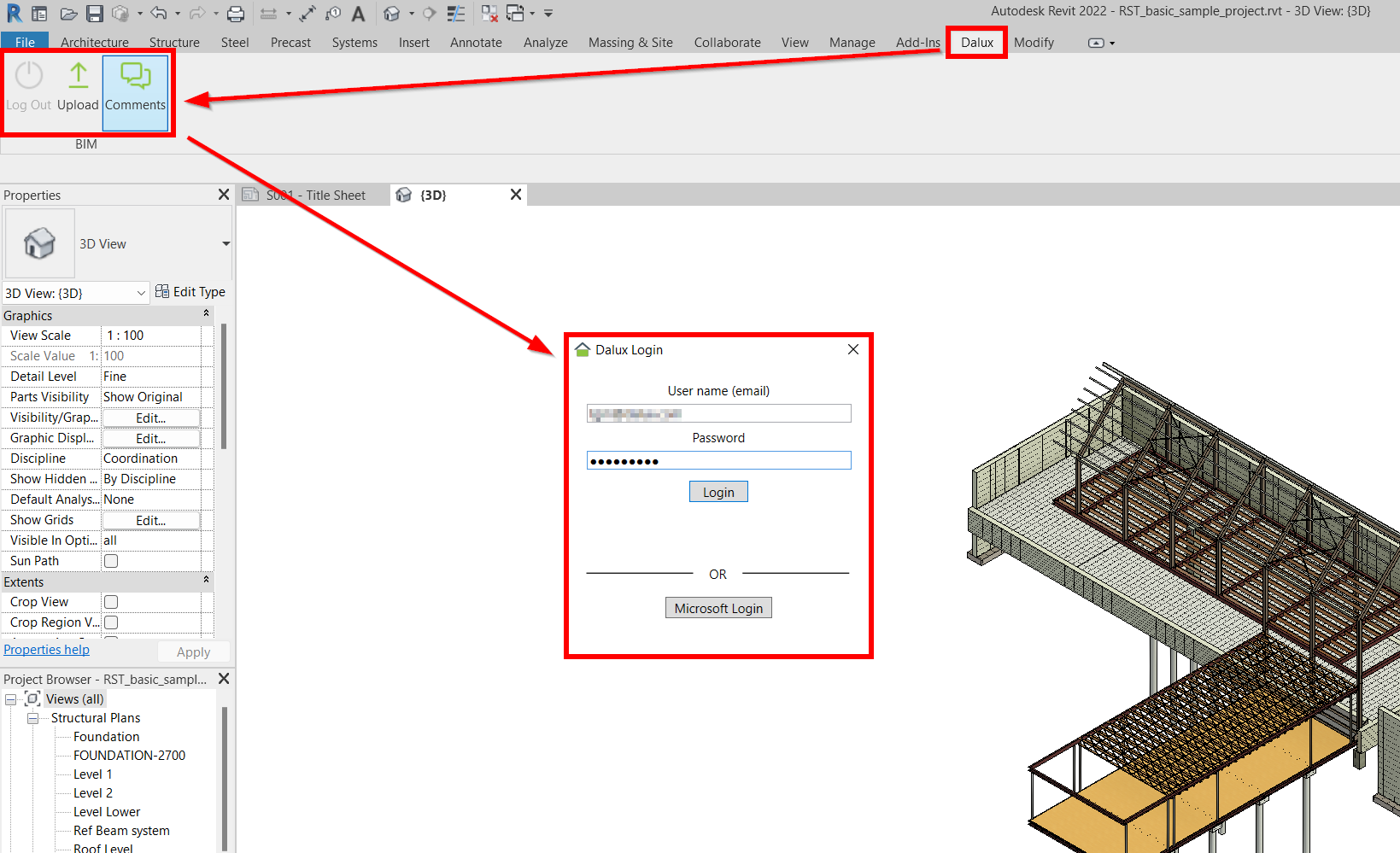

Kun Revit on ladannut mallin, löydät Dalux-liitännäisen välilehden yläpalkista. Jos napsautat joko Lataa tai
Kommentti, sinua pyydetään kirjautumaan sisään Dalux-tililläsi. Kirjaudu sisään tilillesi Dalux-tunnuksillasi:
Miten luoda ja päivittää kommentteja
Lisätiedot
Jos haluat oppia lisää kommenteista, voit lukea tämän artikkelin aiheesta: Kuinka määrittää Kommentit.
Kommentit osiosta voit valita, missä projekteissasi haluat tarkastella, päivittää tai luoda kommentteja:
Kun olet valinnut projektisi, ikkunan oikealla puolella näkyy valikkopalkki.
Lisätäksesi kommentin, valitse Lisää kommentti ja luo uusi kommentti aivan kuten tekisit sen suoraan Daluxissa valitsemalla tyypin, kommunikointikanavan, vastuun ja muut tiedot:
Näyttääksesi olemassa olevia kommentteja, voit valita kansion ja kommentin. Näet ikkunan alareunassa punaisella merkityn esikatselukuvan. Avaa kommentti koko näytölle nähdäksesi kaikki tiedot napsauttamalla kommenttia kahdesti.
Tässä ikkunassa voit myös muokata, vastata, tai sulkea kommenttin käyttöoikeuksiesi mukaan.
Mallin validoinnin integrointi
Revit liitännäinen integroituu myös Daluxin Mallin validointi -toiminnallisuuteen. Tämän integraation avulla voit tehdä muutoksia Revit-malliisi helposti Daluxin törmäystarkastelun tai metatietotarkastusten perusteella.
Tee tämä avaamalla Revit ja avaamalla Revit-tiedosto, joka vastaa projektisi mallia Daluxissa. Napsauta sen jälkeen Mallin validointi, mikä avaa 'vain mallin validointiin' tarkoitetun Dalux Desktop -instanssin, jossa voit tehdä törmäystarkastuksia.
Täältä voit tehdä törmäystarkastuksia nähdäksesi, missä ongelmia ilmenee, ja napsauta sitten Daluxissa Mallin validointi -kohdan alta Avaa Revitissä (vain työpöytäversio). Tämä avaa Revitin ja siirtyy suoraan valitun objektin sijaintiin Revitissä:
Valitun objektin ja törmäystarkastuksen tietojen avulla voit korjata virheet mallissa/metadatassa.
