Tässä artikkelissa kerrotaan, miten mallin validoinnin törmäykset ja välykset ryhmitellään yhdeksi kommentiksi ja lähetetään suunnittelun päivittämisestä vastaavalle design-tiimille.
Havaitut törmäykset ja välysrikkomukset voidaan lähettää yksittäisinä BCF-tiedostoina BIM-elementtiä kohden tai ryhmitellä useita ongelmia yhteen ryhmäkommenttiin. Ryhmäkommentit seuraavat, onko yksittäiset ristiriidat ratkaistu, ja sulkeutuvat automaattisesti, kun kaikki niihin liittyvät asiat on käsitelty.
Huomautus
Käytä ryhmäkommentteja useiden toisiinsa liittyvien törmäysten lähettämiseen yhdessä, esimerkiksi mekaanisten, sähkö- ja putkiasennusten (MEP) törmäysten lähettämiseen seinien kanssa arkkitehdille tai oman suunnittelualasi törmäysten lähettämiseen asiantuntijakollegalle.
Ryhmäkommenttien määrittäminen
Ryhmitetyt kommentit ovat käytettävissä vain rakennuksissa, jotka on määritetty automaatiota varten.
Aktivoi ja määritä automaatio kohdassa Asetukset
Box
Design: 'Automation'.
Voit ryhmitellä käyttäjäryhmän ristiriidat määrittämällä käyttäjäryhmän sille suunnittelualalle, joka on määritetty mallin validoinnissa:
Kun määrität uusia suunnittelualoja, siirry kohtaan Design
Mallin validointi
Lisää
Suunnitteluala ja määritä näkyvyydeksi käyttäjäryhmä, jolle haluat välittää sen.

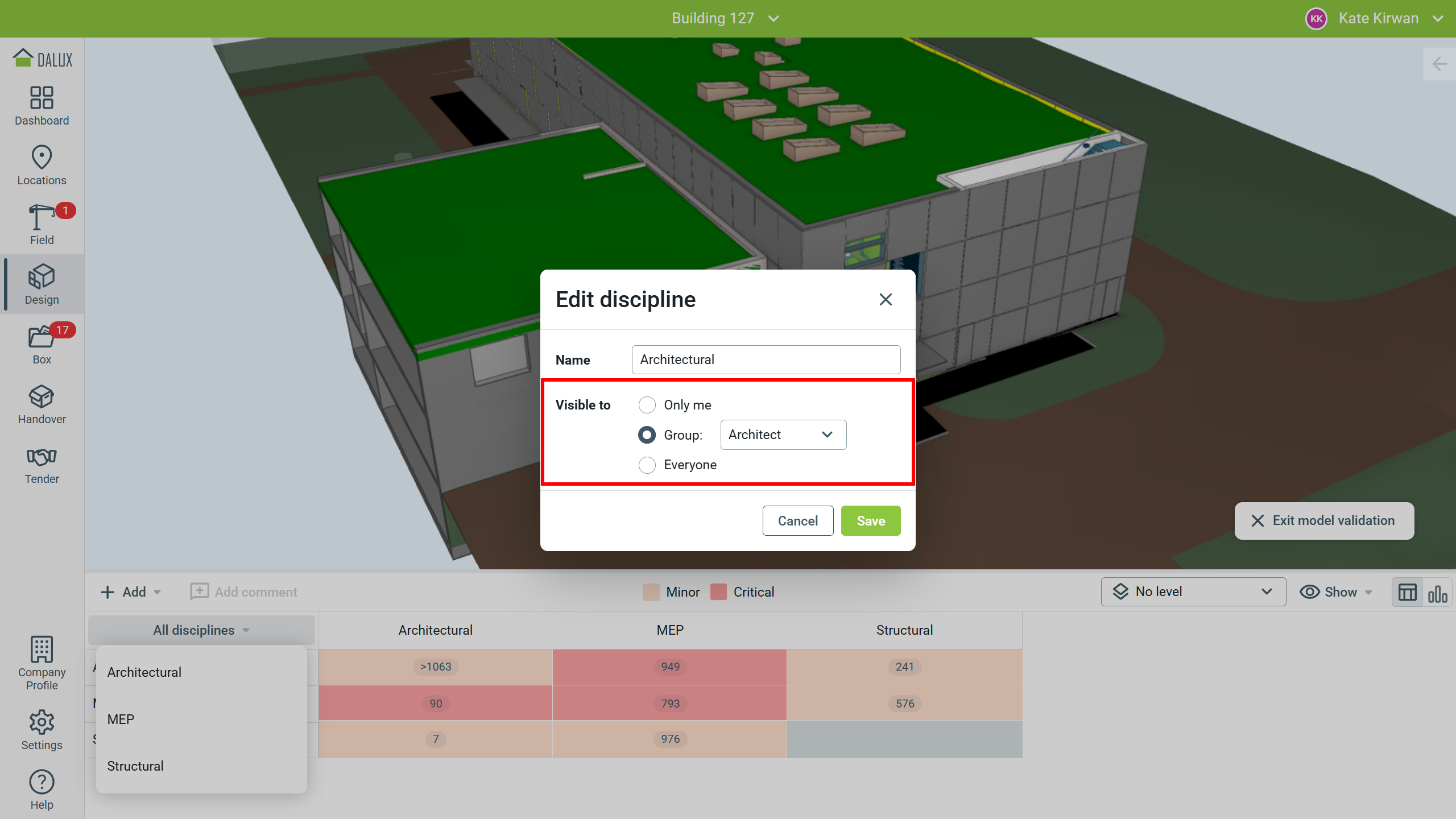

Kun muokkaat olemassa olevaa suunnittelualaa, siirry kohtaan Design
Mallin validointi
'Kaikki suunnittelualat'
Vie osoitin suunnittelualan päälle
Määritä näkyvyydeksi käyttäjäryhmä, jolle haluat välittää sen.
Käyttäjän oikeudet
Jotta voit välittää suunnittelualan käyttäjäryhmälle, sinun on oltava projektin ylläpitäjä, projektin suunnittelupäällikkö tai kyseisen käyttäjäryhmän ryhmän ylläpitäjä.
Ryhmäkommenttien käyttäminen
Kun määritys on valmis, ryhmäkommentin voi luoda kuka tahansa, jolle suunnitteluala näkyy.
Huomautus
Voit lähettää ryhmäkommentteja vain suunnittelualalle määritetyn käyttäjäryhmän käyttäjille. Jos esimerkiksi 'Architecture' on määritetty käyttäjäryhmälle 'Architect', kyseisen suunnittelualan ryhmäkommentit voidaan lähettää vain ryhmän 'Architect' käyttäjille.
Uusien ryhmäkommenttien luominen

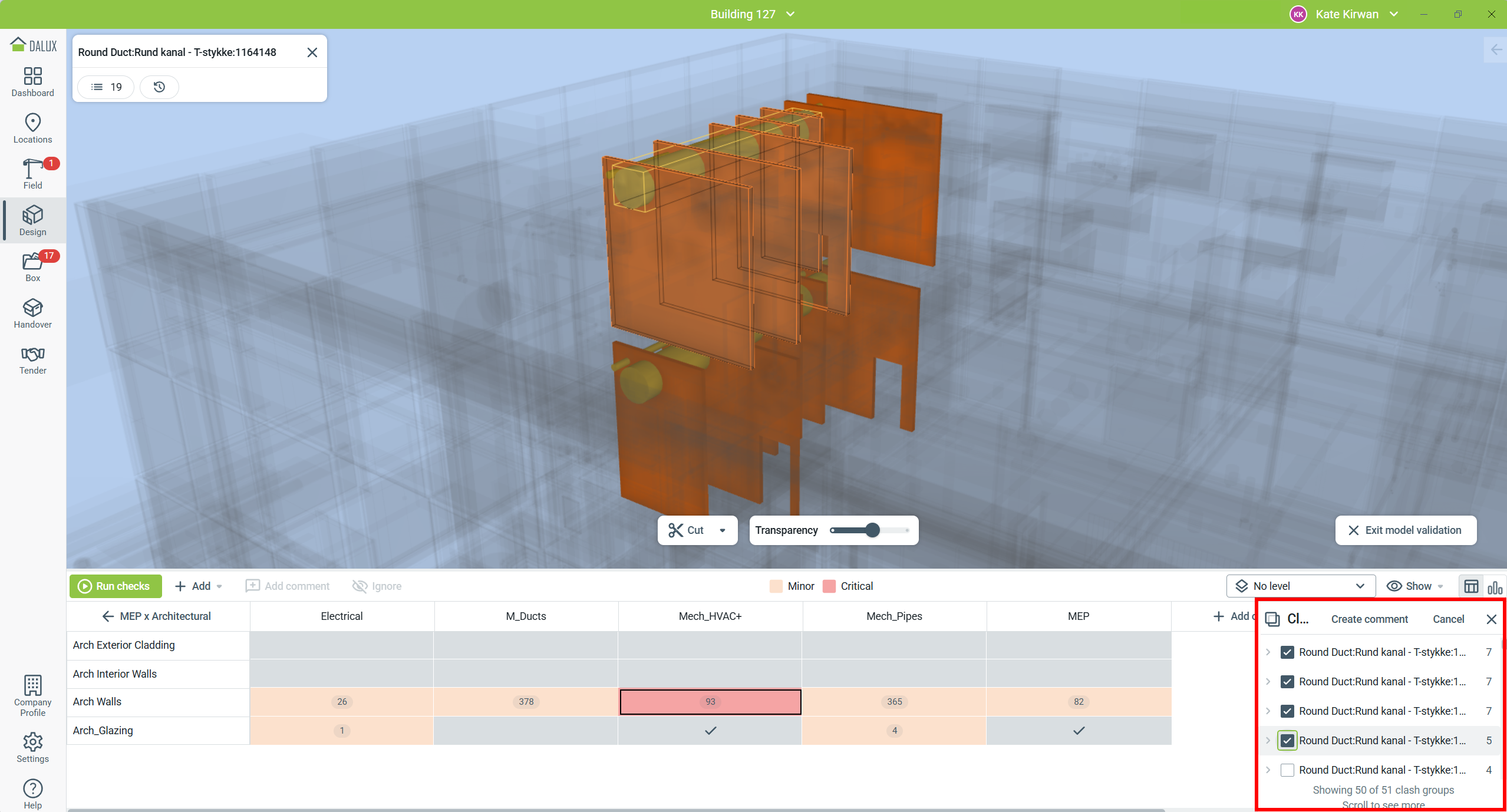

Luo uusi ryhmäkommentti avaamalla ristiriitaisten objektien ryhmät, jolloin yksittäiset objektit näkyvät luettelona oikealla. Napsauta Luo ryhmäkommentti.
Valitse seuraavaksi useita objekteja, joiden ristiriidat haluat lisätä ryhmäkommenttiin, napsauttamalla niiden valintaruutuja.
Kun olet valinnut kaikki asiaankuuluvat törmäykset ja välykset, vahvista napsauttamalla 'Luo kommentti'. Täytä kommentti tavalliseen tapaan ja lähetä se oikealle vastuulliselle osapuolelle.
Vastaanottajat saavat nämä ristiriidat yhtenä kommenttina, jonka he voivat nähdä Daluxissa tai avata Revitissä ratkaistakseen ongelmat suoraan suunnitteluohjelmistossa.
Ryhmäkommenttien seuranta

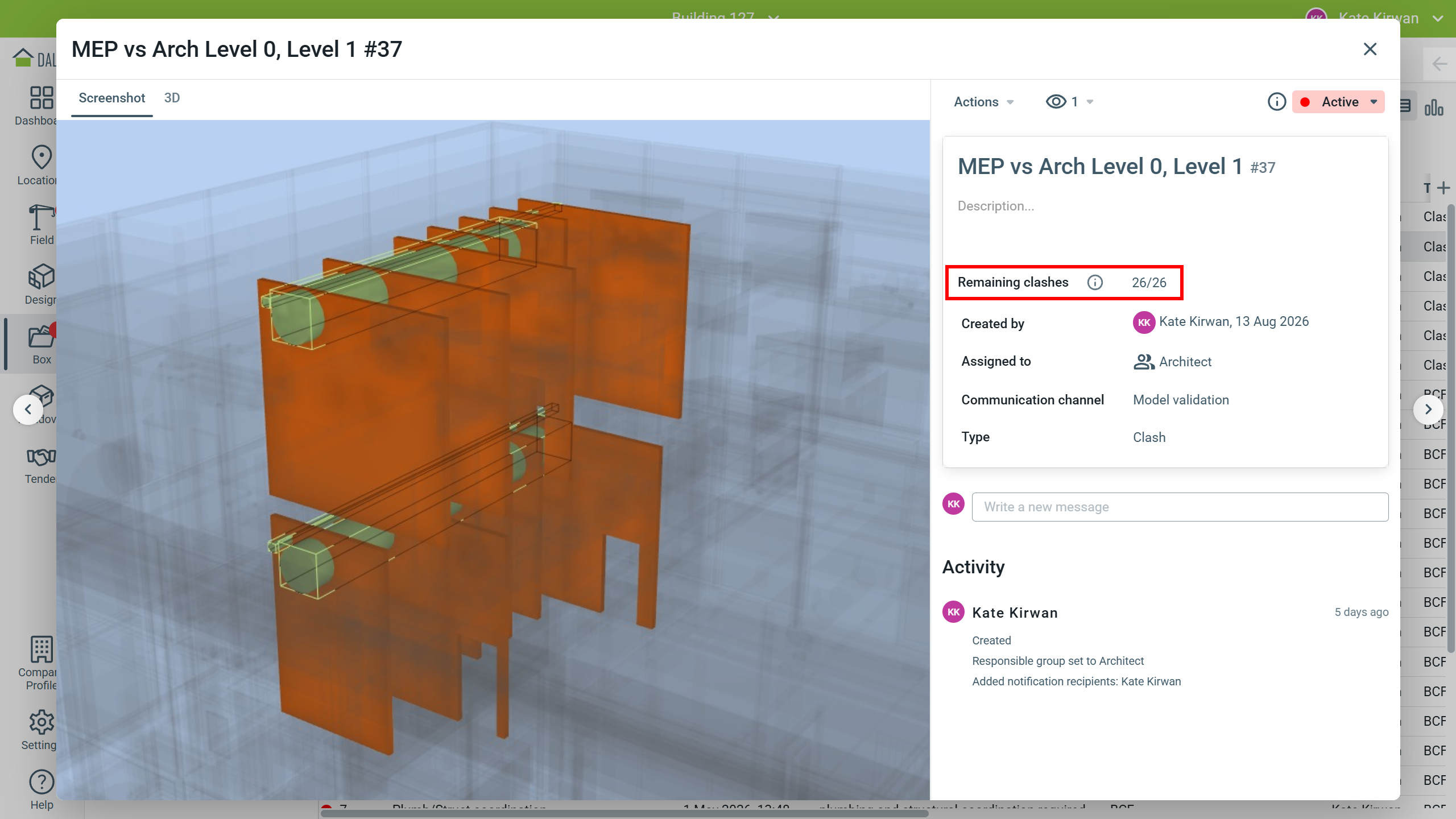

Kun designia päivitetään ja ongelmia ratkaistaan, kommentti näyttää, kuinka monta ristiriitaa on vielä avoinna. Kun kaikki jäljellä olevat ristiriidat on ratkaistu, kommentti sulkeutuu automaattisesti. Voit tarvittaessa sulkea kommentit myös manuaalisesti.
Huomautus
Et voi avata uudelleen manuaalisesti tai automaattisesti suljettuja ryhmäkommentteja, vaikka kaikkia jäljellä olevia ristiriitoja ei olisi ratkaistu. Luo uusi kommentti, jos huomaat ratkaisemattomia ongelmia.
