Piirustusten merkinnät aikataulutettujen revisioiden välillä

Johdanto

Pieni muutos, kuten materiaalin korvaaminen toisella tai mittojen päivittäminen, tulee usein esiin projektin aikataulutettujen piirustusrevisioiden välillä, eikä rakennustyö voi aina odottaa seuraavaa täyttä revisiota. Suunnittelupäällikkönä voit käyttää Stampsia Dalux Boxissa lisätäksesi nämä merkinnäksi, kun julkaiset seuraavan version, jolloin työmaatiimit saavat muutoksen ilman, että heidän tarvitsee odottaa seuraavaa aikataulutettua täyttä revisiota.

Haaste

Muodollisesti revisioidut piirustussarjat julkaistaan aikataulun mukaisesti, jotta kaikki ammattialat pysyvät koordinoituina. Näiden revisioiden välillä ilmenee edelleen pienempiä muutoksia, kuten materiaalin vaihto tai mittojen päivitys. Muutos voi olla niin pieni, ettei täysi revisio ole sen arvoinen, mutta työmaan on silti saatava siitä tieto.

Perinteisesti tämä hoidetaan työmaalla paperille tehtävänä merkintänä tai suoraan mallinnusohjelmistoon lisättynä merkintänä. Kumpikaan ei saavuta rakennustyömaalla työskenteleviä ihmisiä ennen seuraavaa aikataulutettua revisiota. Skannattu paperiversio menettää alkuperäisen piirustuksen terävyyden, ja se on helppo hukata.

Ilman dokumentoitua muutoksen versiota rakennustyöntekijät saattavat rakentaa vanhentuneen piirustuksen perusteella tai sellaisen muutoksen mukaisesti, josta sovittiin mutta joka ei koskaan saavuttanut heitä.

Näin Dalux ratkaisee sen

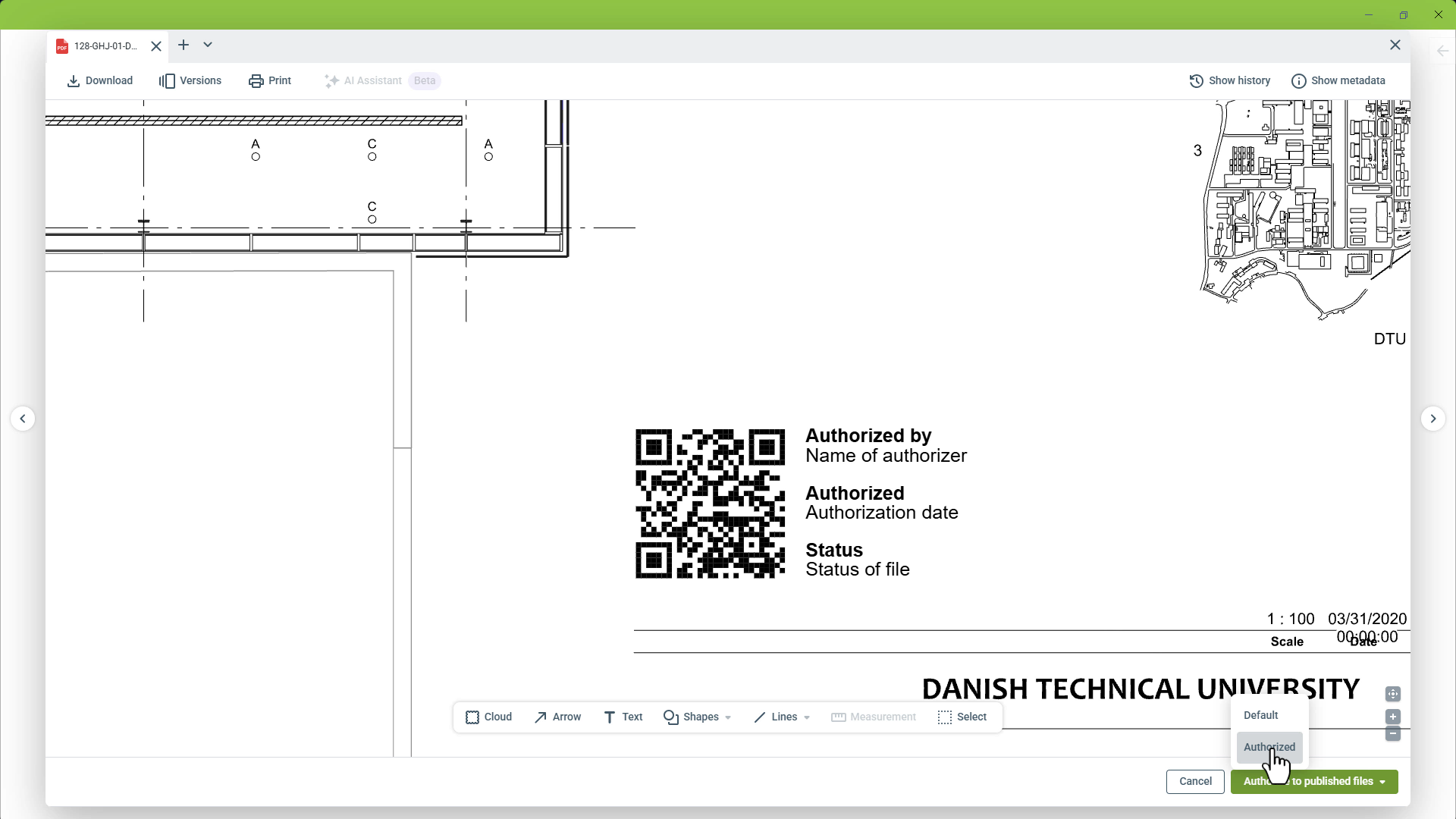

Kun muutoksesta on sovittu ja kommentti on suljettu valmistuneena, lisää se suoraan piirustukseen merkintänä käyttämällä Leimoja yhdessä julkaisemisen kanssa. Leima lisää myös QR-koodin, joten kuka tahansa työmaalla voi varmistaa, että hänellä on käytössään nykyinen versio.

Tämä auttaa kuromaan umpeen aikataulutettujen revisioiden välisen kuilun pitämällä julkaistun piirustuksen ajan tasalla ilman, että jokaisesta pienestä muutoksesta tarvitsee tehdä täyttä revisiota.

Tulos

Daluxin Leimoilla saat:

• Viestitä muutoksesta seuraavan version yhteydessä: Muutokset voidaan lisätä piirustukseen seuraavan julkaisun yhteydessä, eikä niitä tarvitse jättää odottamaan seuraavaa aikataulutettua revisiota
• Pienestä muutoksesta ei tarvita täyttä revisiota: Materiaalin vaihto tai mittojen päivitys saa merkinnän uuden piirustussarjan sijaan
• Rakennustyöntekijät voivat jatkaa työskentelyä: Kenenkään ei tarvitse odottaa aikataulutettua revisiota saadakseen tietää muutoksesta, josta on jo sovittu

Muunna sovittu muutos merkinnäksi ilman täyttä revisiota

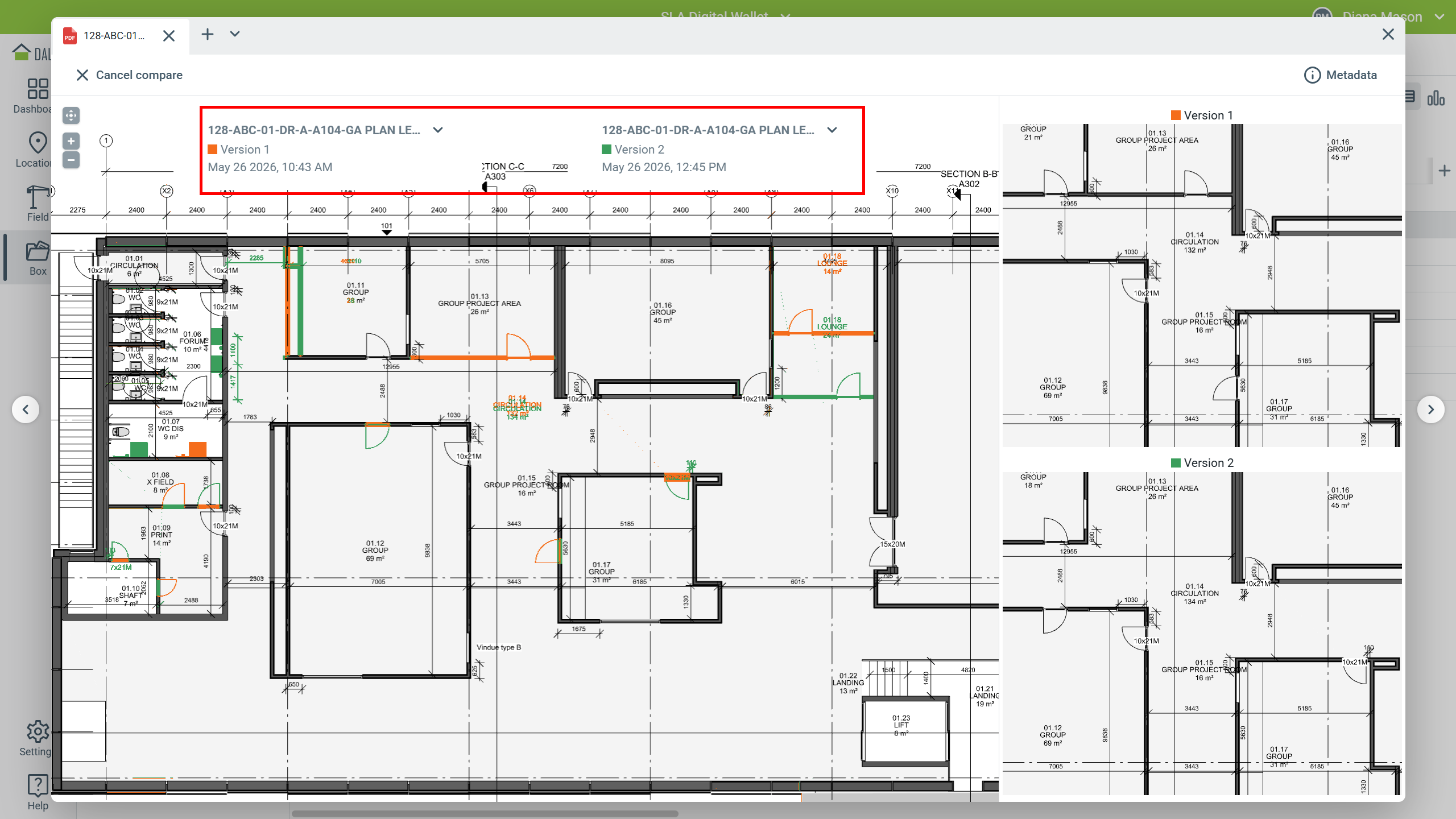

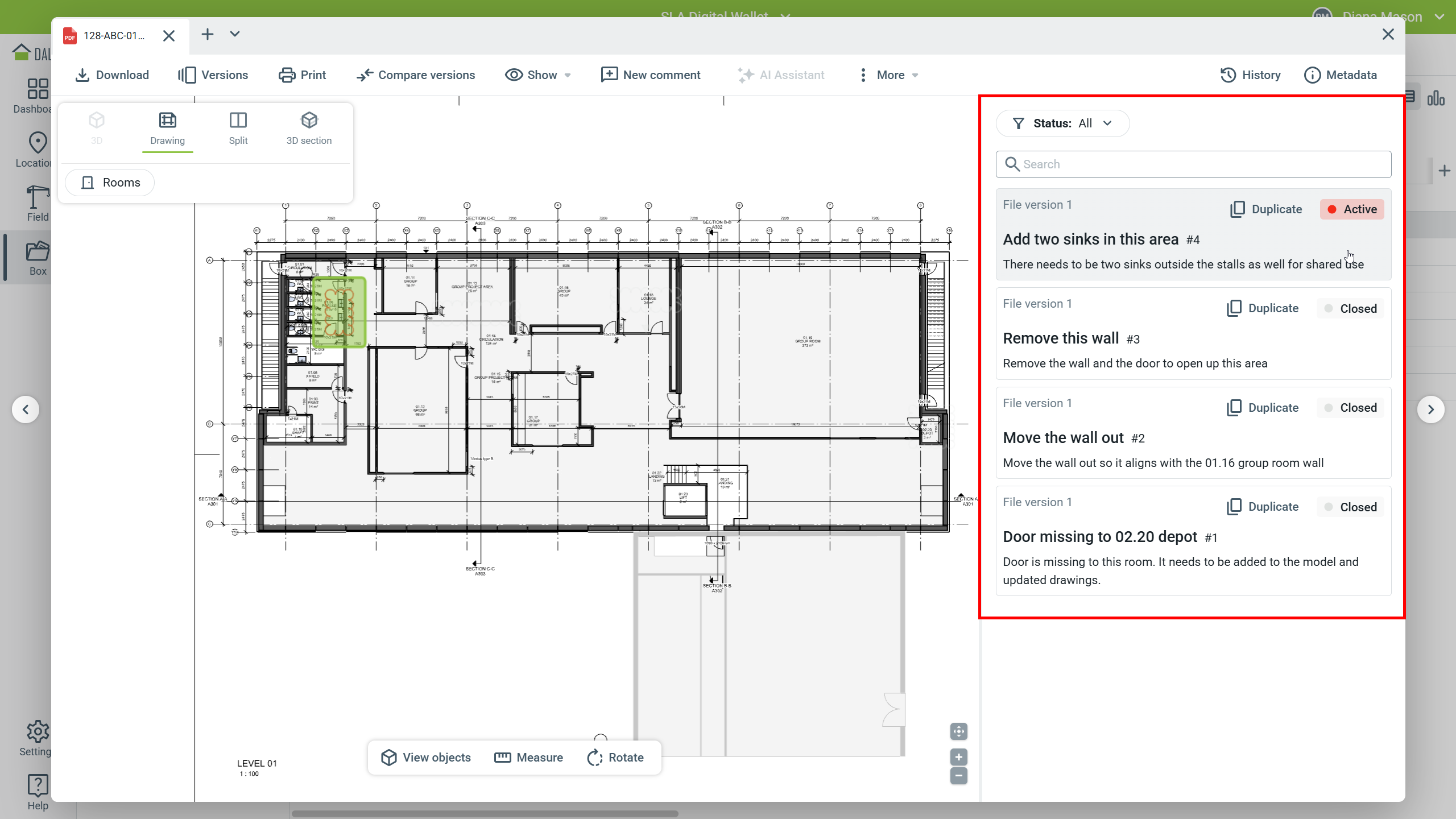

Materiaalin vaihdosta tai mittojen päivityksestä keskustellaan ja sovitaan yleensä kommenttina Daluxissa. Usein useamman kuin yhden suunnittelualan kesken, ennen kuin se päätyy itse piirustukseen. Näet koko kommenttihistorian ja voit verrata nykyistä versiota edelliseen, joten käytössäsi on valmis kokonaiskuva ennen toimenpiteisiin ryhtymistä.

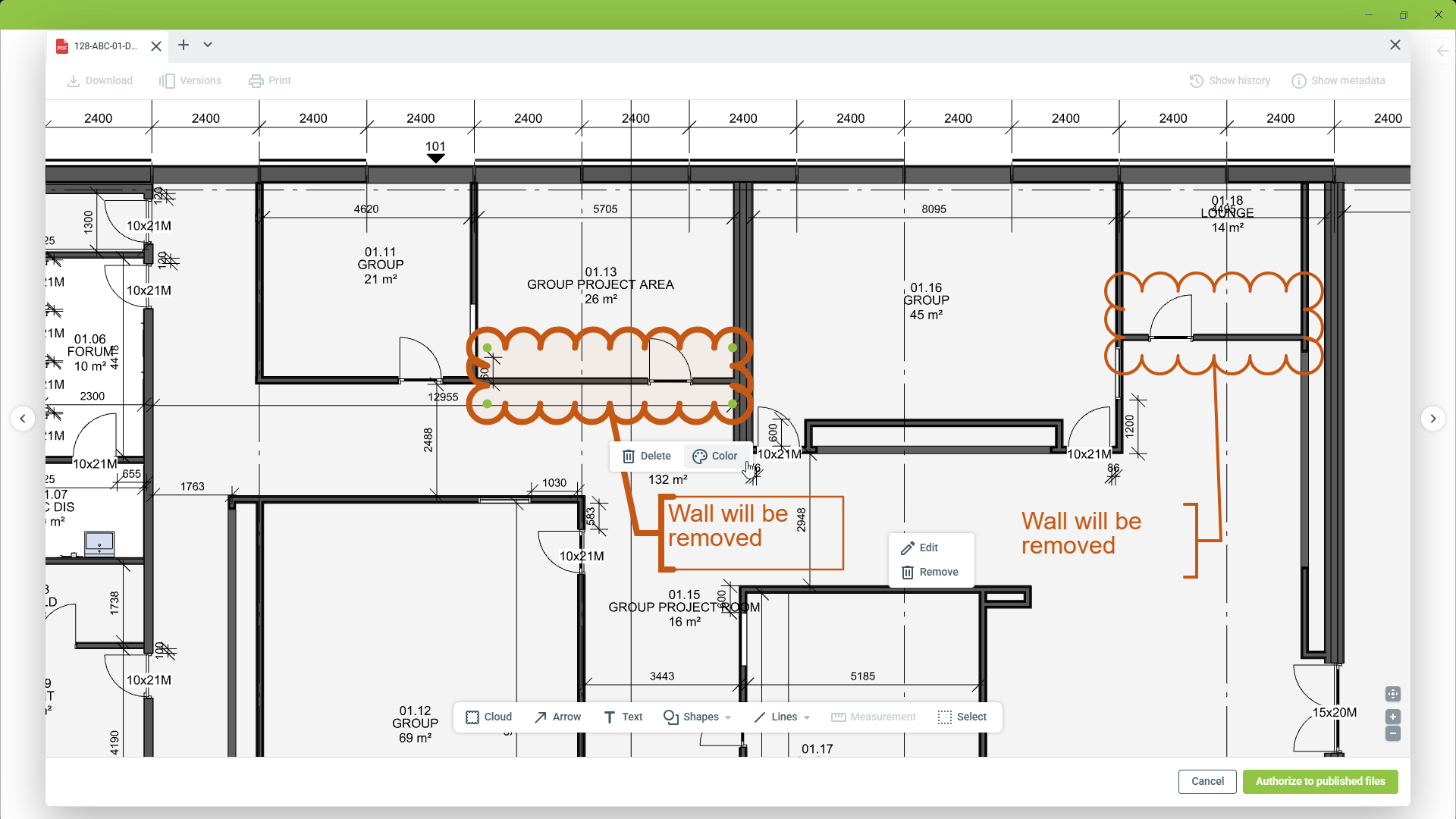

Kun olet valmis julkaisemaan piirustuksen, merkintöjen lisääminen on helppoa. Voit luoda nämä merkinnät tyhjästä tai monistaa piirustuksen aiemmista leima- tai kommenttimerkinnöistä. Kommentti pysyy samana, mutta piirustus päivitetään.

Kun merkintä ja leima on julkaistu, ne upotetaan suoraan piirustukseen. Niitä ei voi muokata tai poistaa, ennen kuin uusi versio on julkaistu.

Paperille tehdystä muistiinpanosta dokumentoituun piirustukseen

Leimat korvaavat paperille tai mallinnusohjelmistoon tehdyt merkinnät merkinnällä, joka on upotettu suoraan julkaistuun piirustukseen. Piirustus säilyy mitattavana ja helppolukuisena, ja se on yhdistetty kommentteihin dokumentoidulla johtopäätöksellä.

Koska jokainen merkintä linkittyy sovittuun ja valmistuneena suljettuun kommenttiin, väliaikainen muutos ja lopullinen revisio pysyvät yhdenmukaisina, mikä estää saman päätöksen päällekkäiset tietueet.

Työmaalla työskentelevät tiimit voivat skannaamalla QR-koodin vahvistaa, että heillä on uusin versio käsissään, eikä heidän tarvitse odottaa seuraavaa aikataulutettua piirustussarjaa.
