Miten käyttää karttoja InfraFieldissä työpöydällä

Tämä artikkeli kuvaa, kuinka navigoida karttanäkymässä Sijainnit kohdassa tietokoneella.

Se käsittelee InfraField-projekteissa yleisimmin käytettyjen alueiden, rakenteiden, karttatasojen, GIS-tietojen, tasaustiedostojen, vyöhykkeiden, ortokuvien ja piirustusten ominaisuuksia.

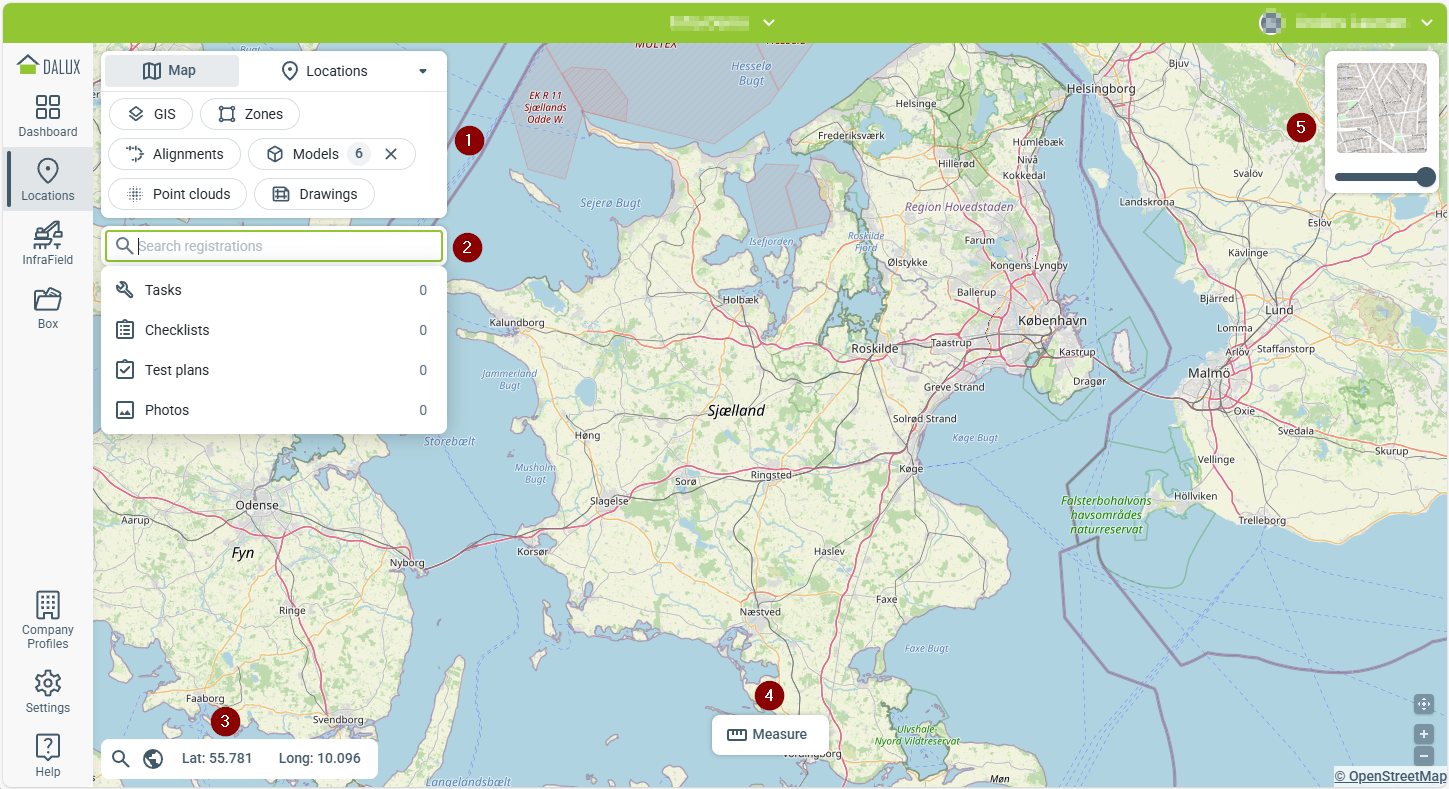

Kartan yleiskatsaus

Siirry kohtaan Sijainnit Kartta päästäksesi projektin karttanäkymään.

Keskeiset osat ovat:

1. Karttavalikko: Karttavalikko on päätyökalu näkymien muuttamiseen ja tietojen suodattamiseen. Sen avulla voit vaihtaa kartta- ja alue-/rakennusnäkymien välillä sekä hallita, mitkä aineistot näytetään kartalla. Nimen vieressä olevassa ympyrässä oleva numero ilmaisee, kuinka monta kohdetta suodattimesta on valittu ja näytetty kartalla, ja voit napsauttaa poistaaksesi kaikki valinnat aineistosta.
2. Hakukenttä: Hae tehtäviä, lomakkeita ja kuvia, joihin sinulla on käyttöoikeus.
3. Kohdistimen koordinaatit: Kun siirrät kohdistinta karttanäkymässä, kohdistimen koordinaatit näytetään tässä. Napsauta näitä koordinaatteja vaihtaaksesi paikallisista koordinaateista globaaleihin koordinaatteihin.
4. Työkalupalkki: Kun vaihdat näkymiä, erilaiset työkalut tulevat saataville täällä. Mitta: Lisää viiva- ja aluemittaukset nykyiseen näkymään.
5. Karttatasot: Täältä voit vaihtaa karttatason. Klikkaa tällä hetkellä valittua tasoa nähdäksesi käytettävissä olevat vaihtoehdot. Vakio- ja satelliittitasot ovat aina käytettävissä, samoin kuin projektiin lisätyt mukautetut tasot. Vie hiiri karttakerroksen päälle säätääksesi sen läpinäkyvyyttä liukusäätimellä.

2D-data kartalla

Tässä osiossa kuvataan, miten eri tyyppisiä karttatietoja – kuten GIS-tiedostoja, tasauksia, vyöhykkeitä, piirustuksia ja ortokuvia – voidaan näyttää ja käyttää karttanäkymässä.

GIS

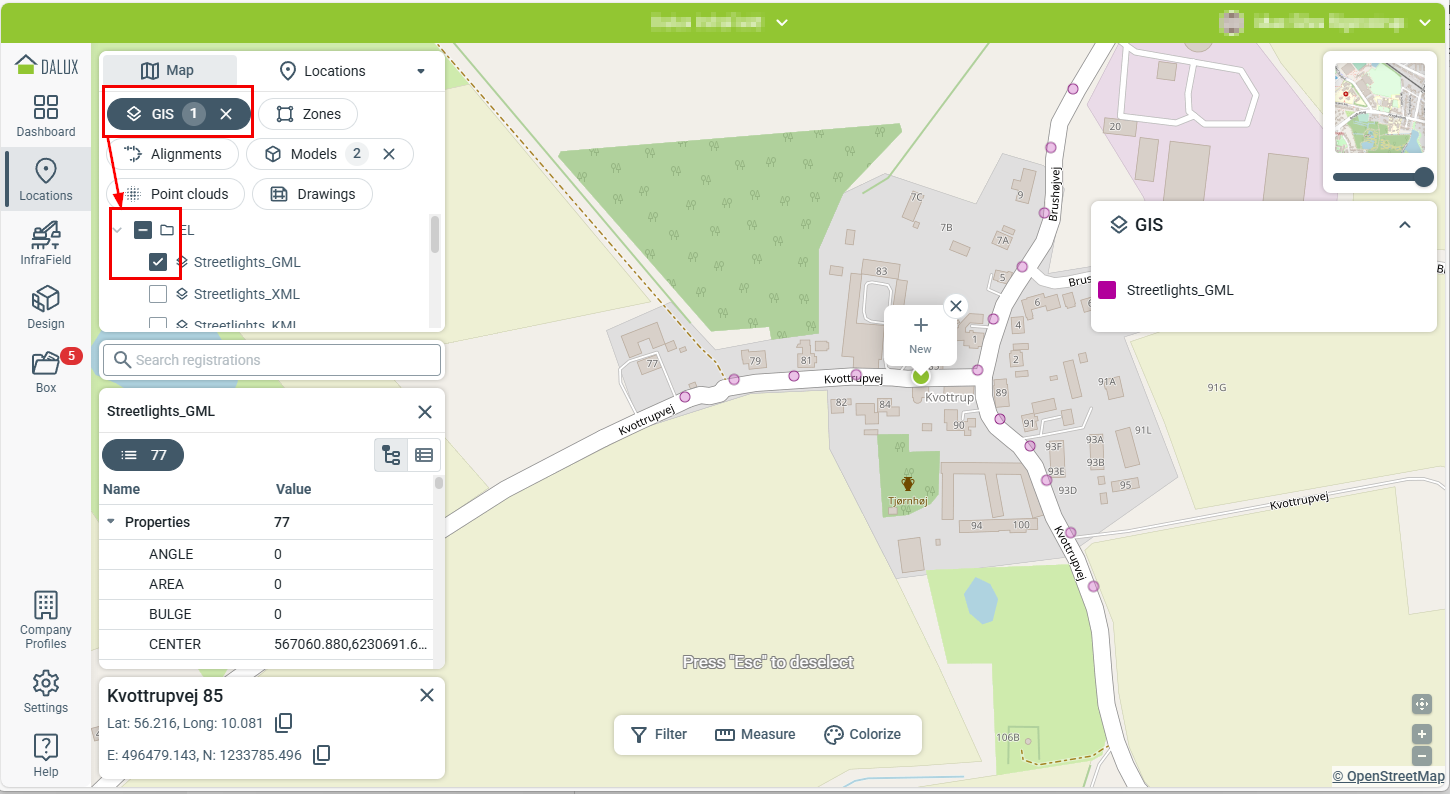

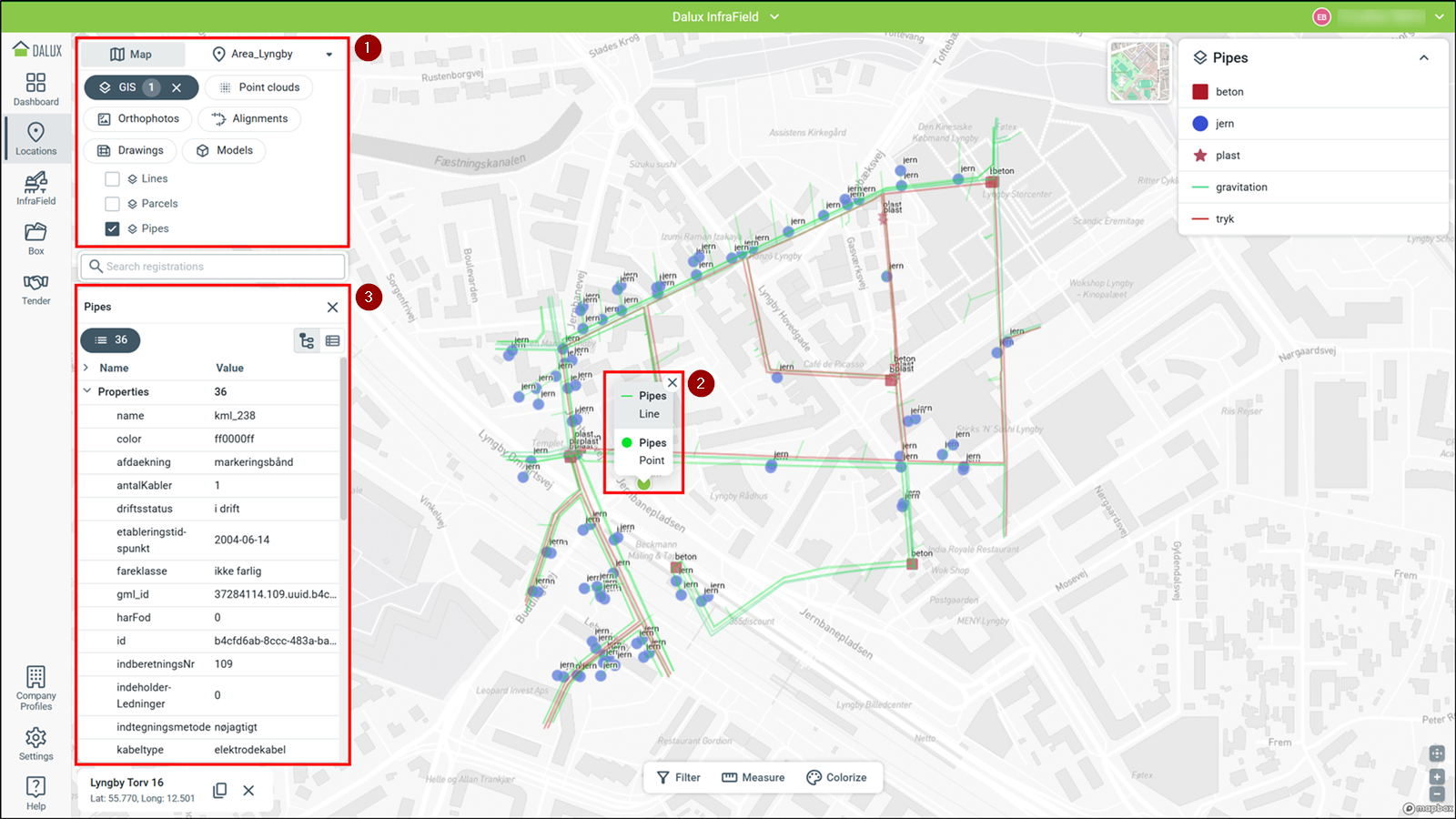

GIS (Geographic Information System) -data voidaan lisätä karttanäkymään, ja näiden tiedostojen komponentit voidaan valita ominaisuuksien näyttämiseksi (1). Valitut GIS-tiedostot näkyvät pohjakartan päällä tasoina, ja karttanäkymä zoomaa kaikkien valittujen tiedostojen yhdistettyyn laajuuteen.

Klikkaamalla yksittäistä komponenttia kartalla (2) sen ominaisuudet näkyvät karttavalikon alla (3).

Leikkaukset

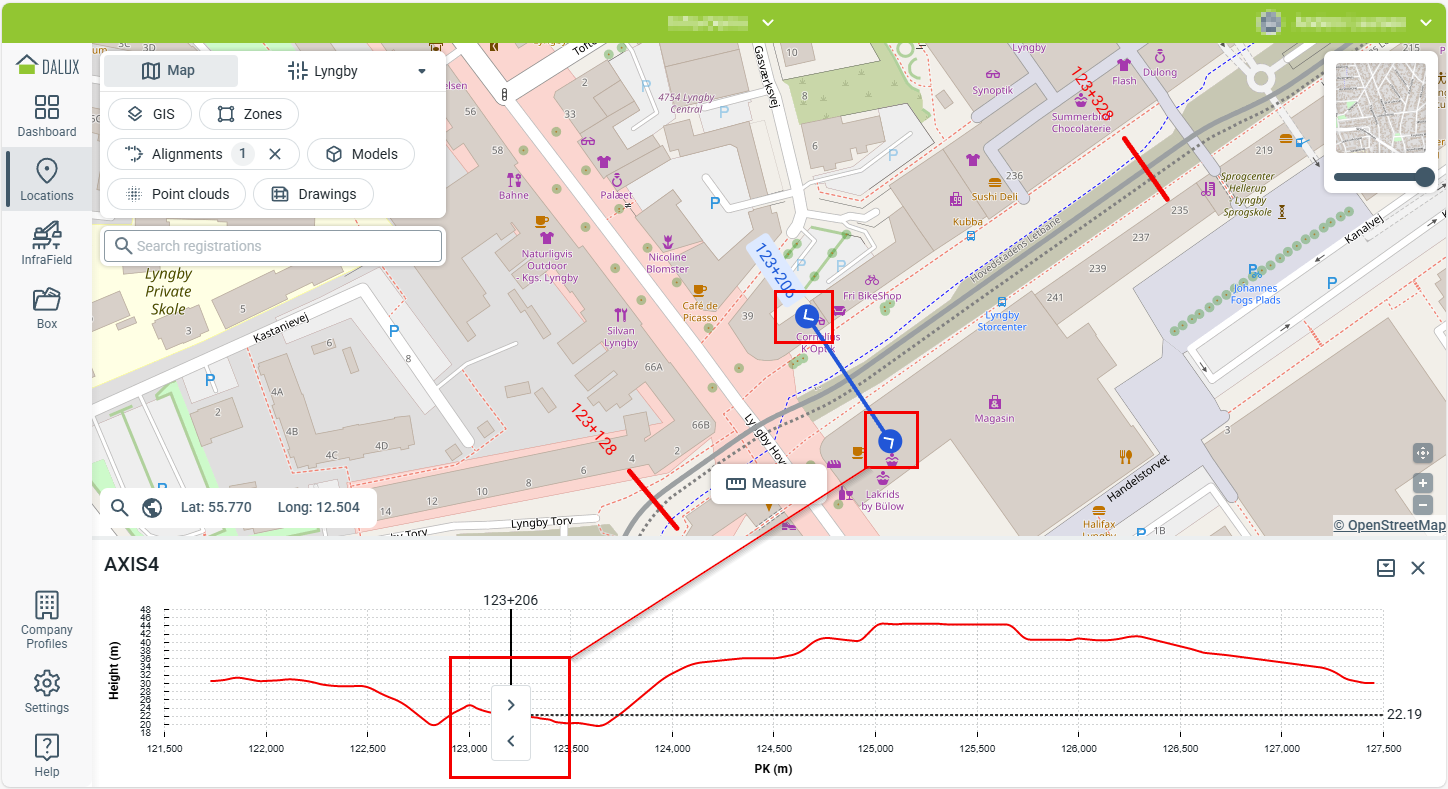

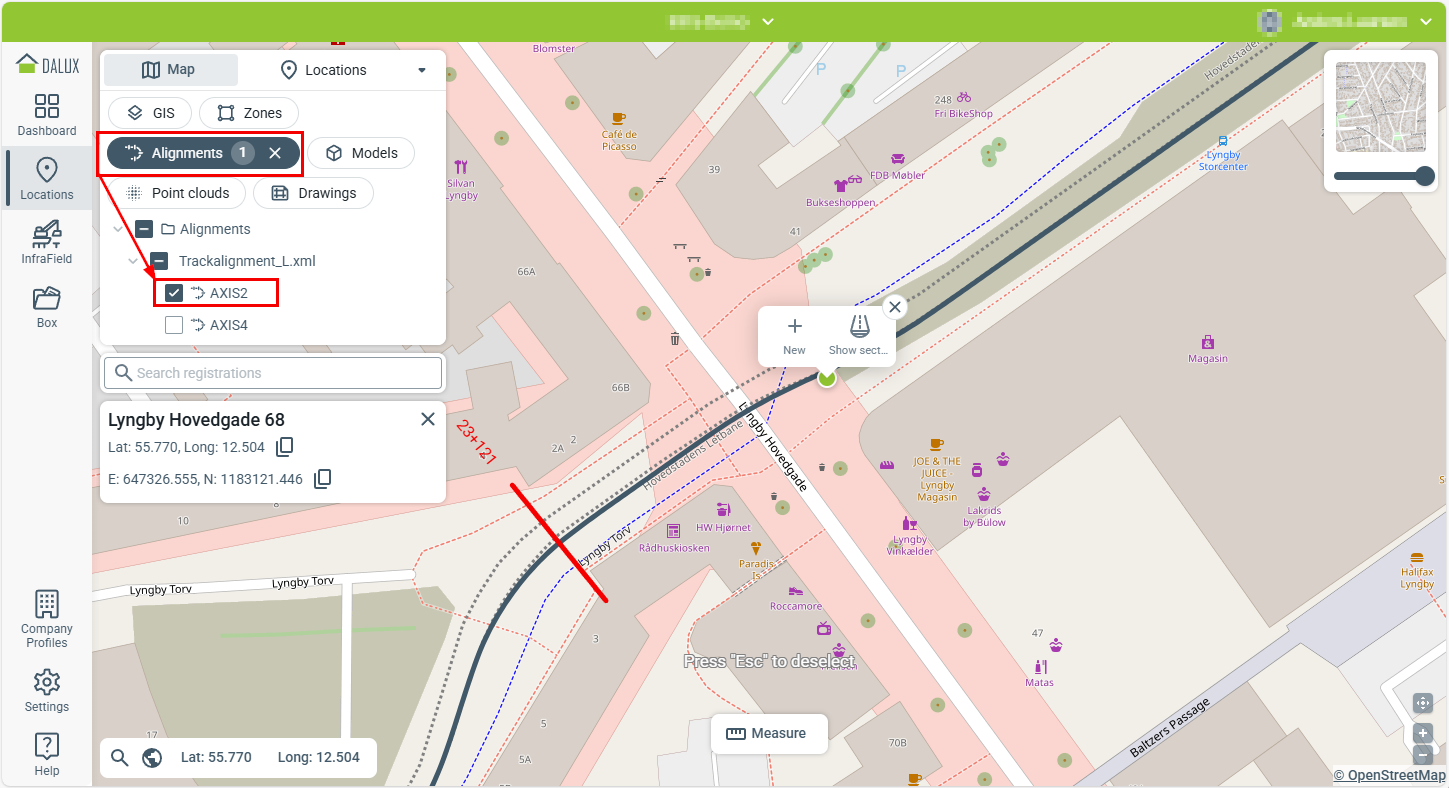

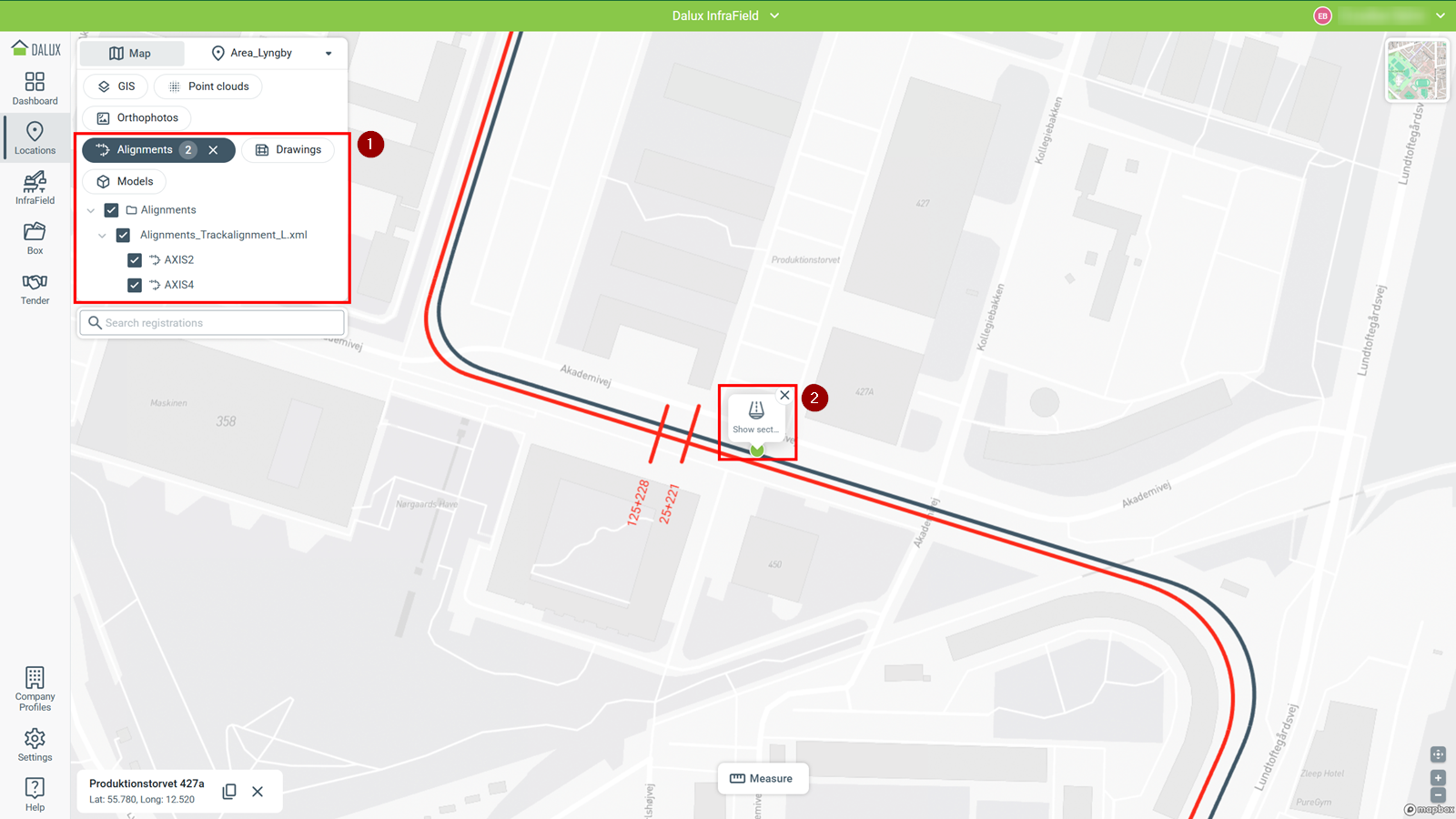

Jokainen tasaustiedosto sisältää yhden tai useamman tasauksen (1), jotka näytetään punaisina viivoina kartalla. Kun siirrät kohdistimen tasauksen päälle, se muuttuu harmaaksi, ja valittuasi pisteen voit klikata Näytä poikkileikkaus (2) avataksesi osionäkymän.

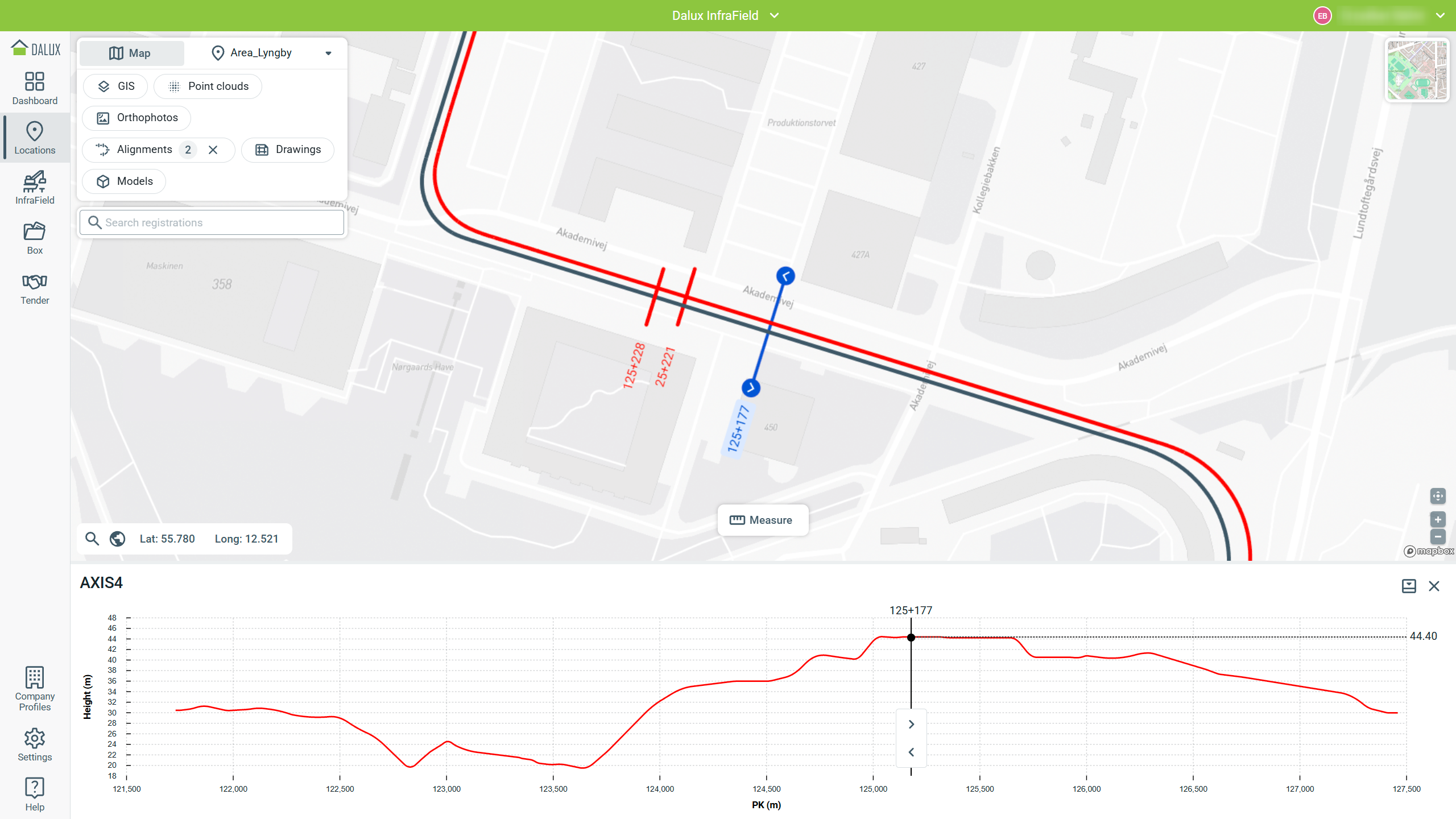

Kartan alla oleva kaavio tarjoaa tietoa korkeudesta tasauksen varrella.

Voit säätää kaavion näyttöaluetta vetämällä harmaata jakajaviivaa. Voit myös zoomata sisään tai ulos x-akselilla käyttämällä hiiren rullaa, kun viet osoittimen kaavion päälle.

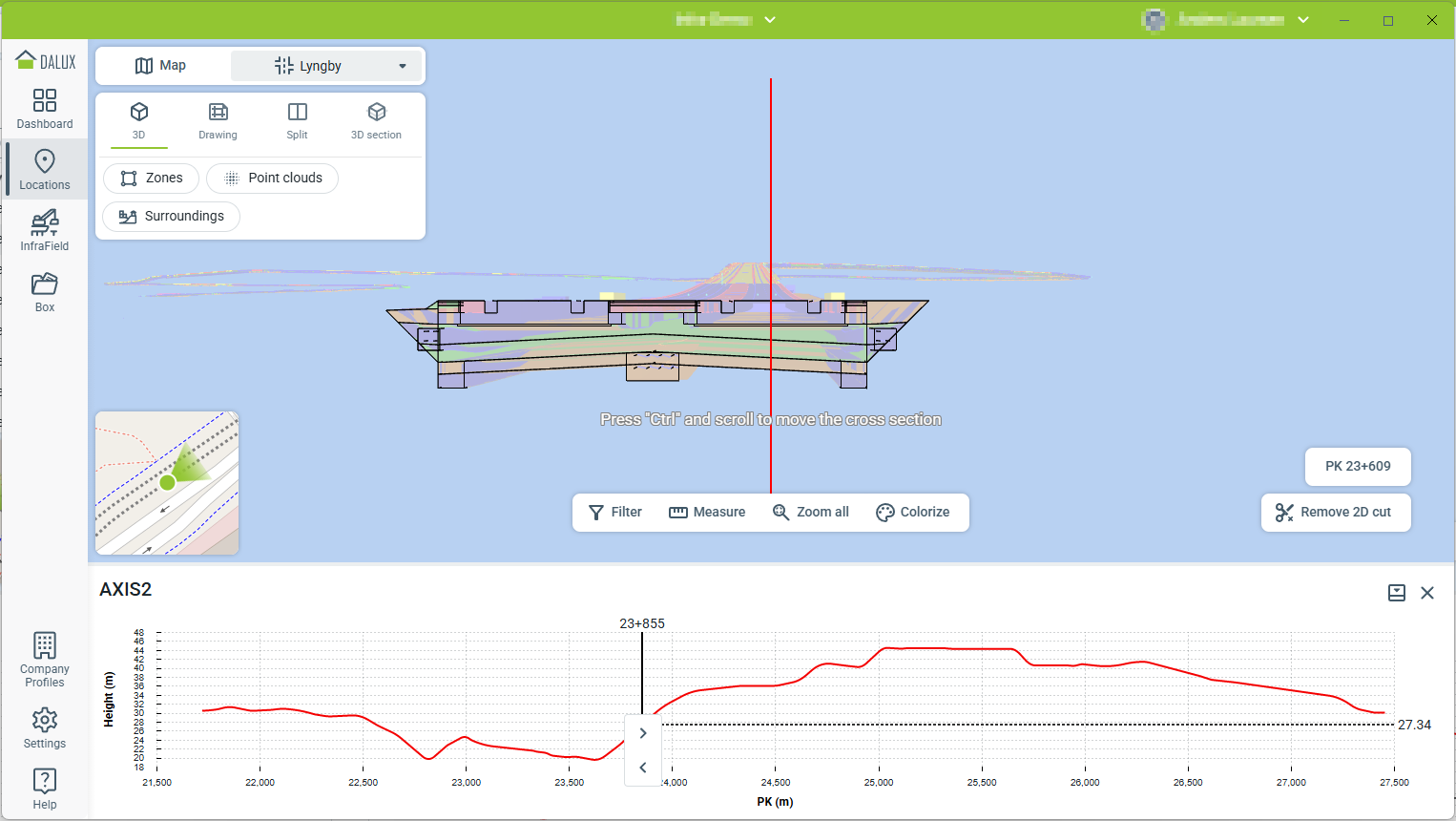

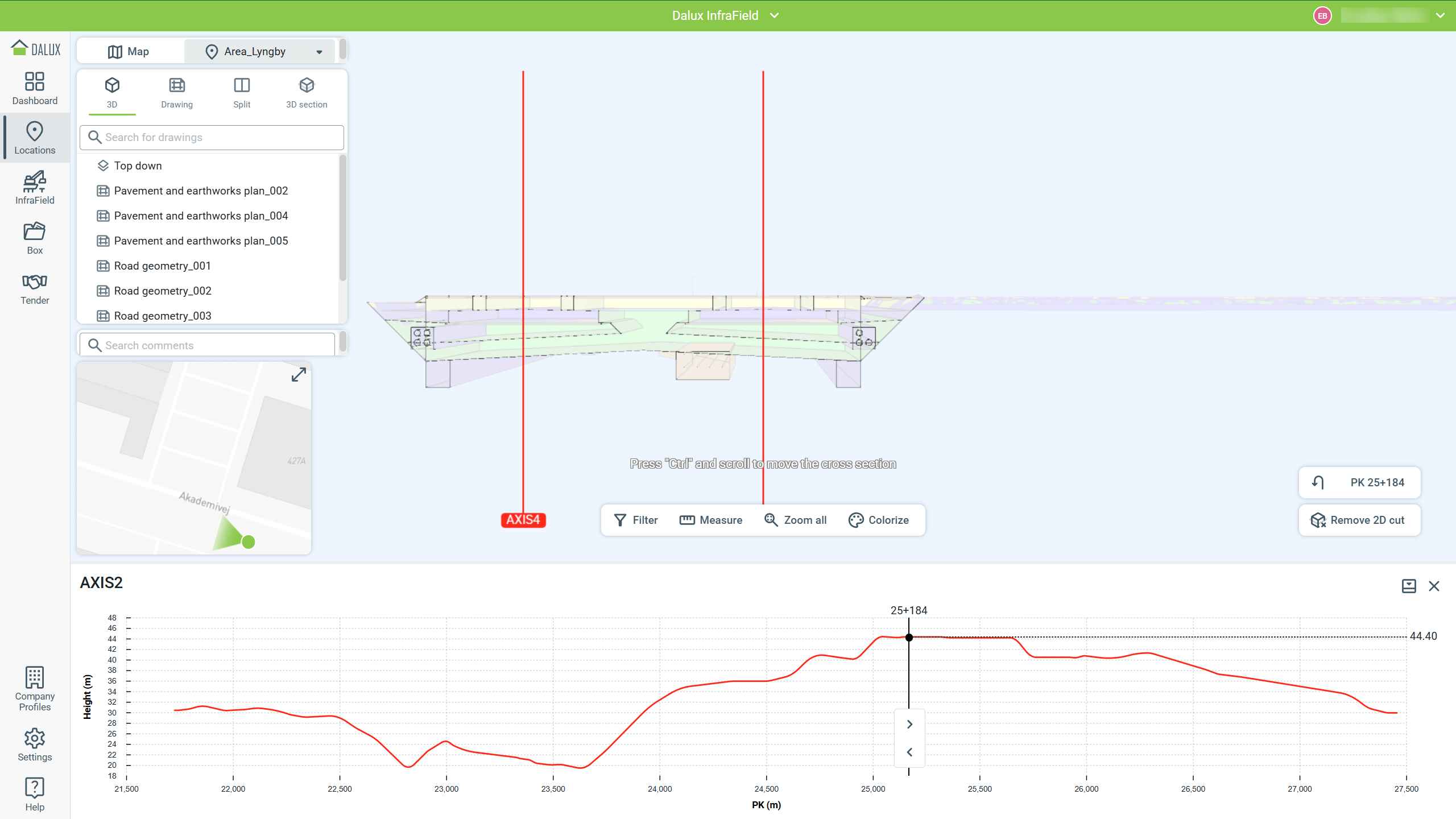

Klikkaa eteen- tai taakse- nuolia kartalla tai kaaviossa siirtyäksesi kyseisen alueen poikkileikkaukseen 3D-katselijassa.

Navigoi tasausta pitkin käyttämällä Ctrl + hiiren rullaa tai syöttämällä asemavälit (PK) oikealle.

Palataksesi karttanäkymään, klikkaa Kartta.

Vyöhykkeet

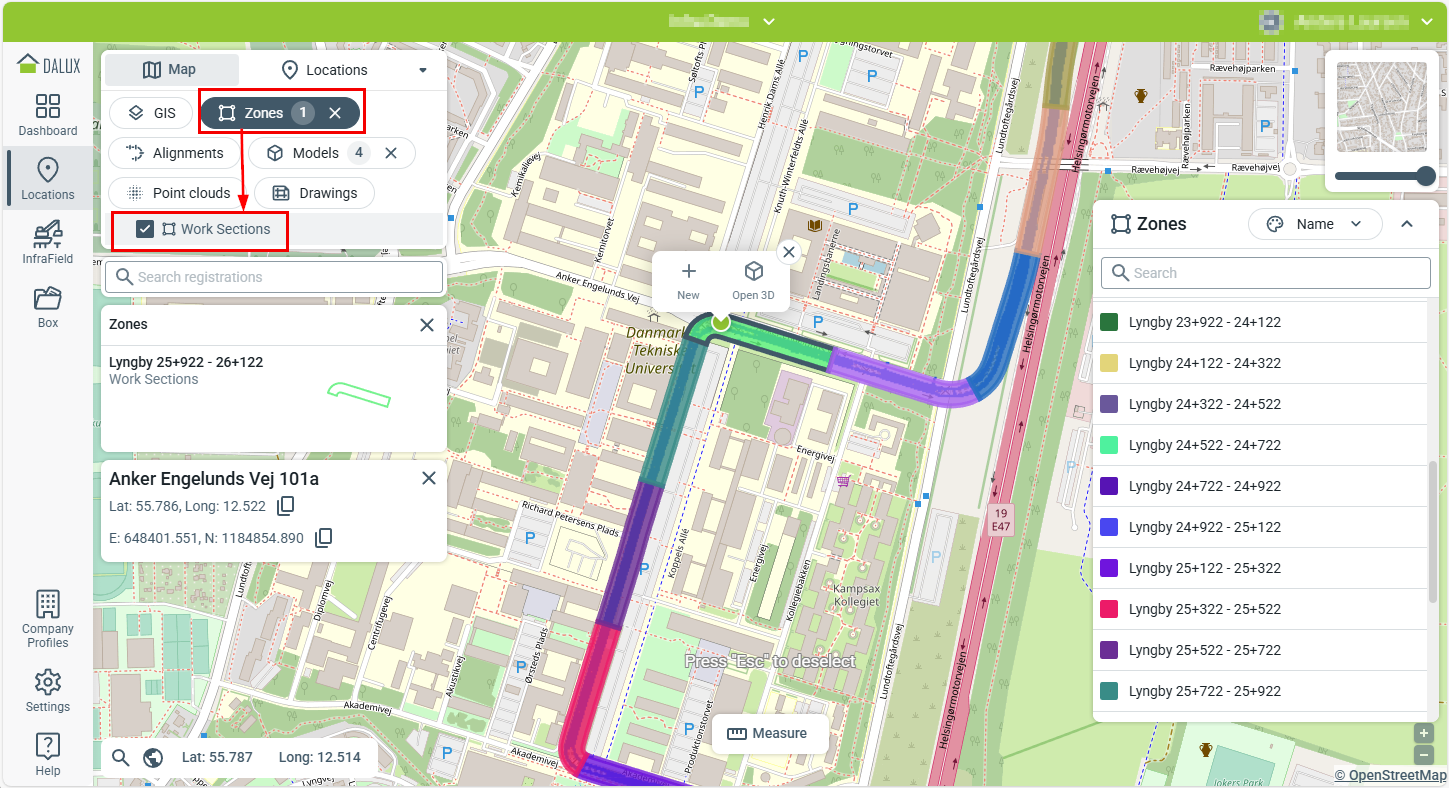

Valitaksesi yhden tai useamman vyöhyketyypin, siirry Vyöhykkeet-suodattimeen.

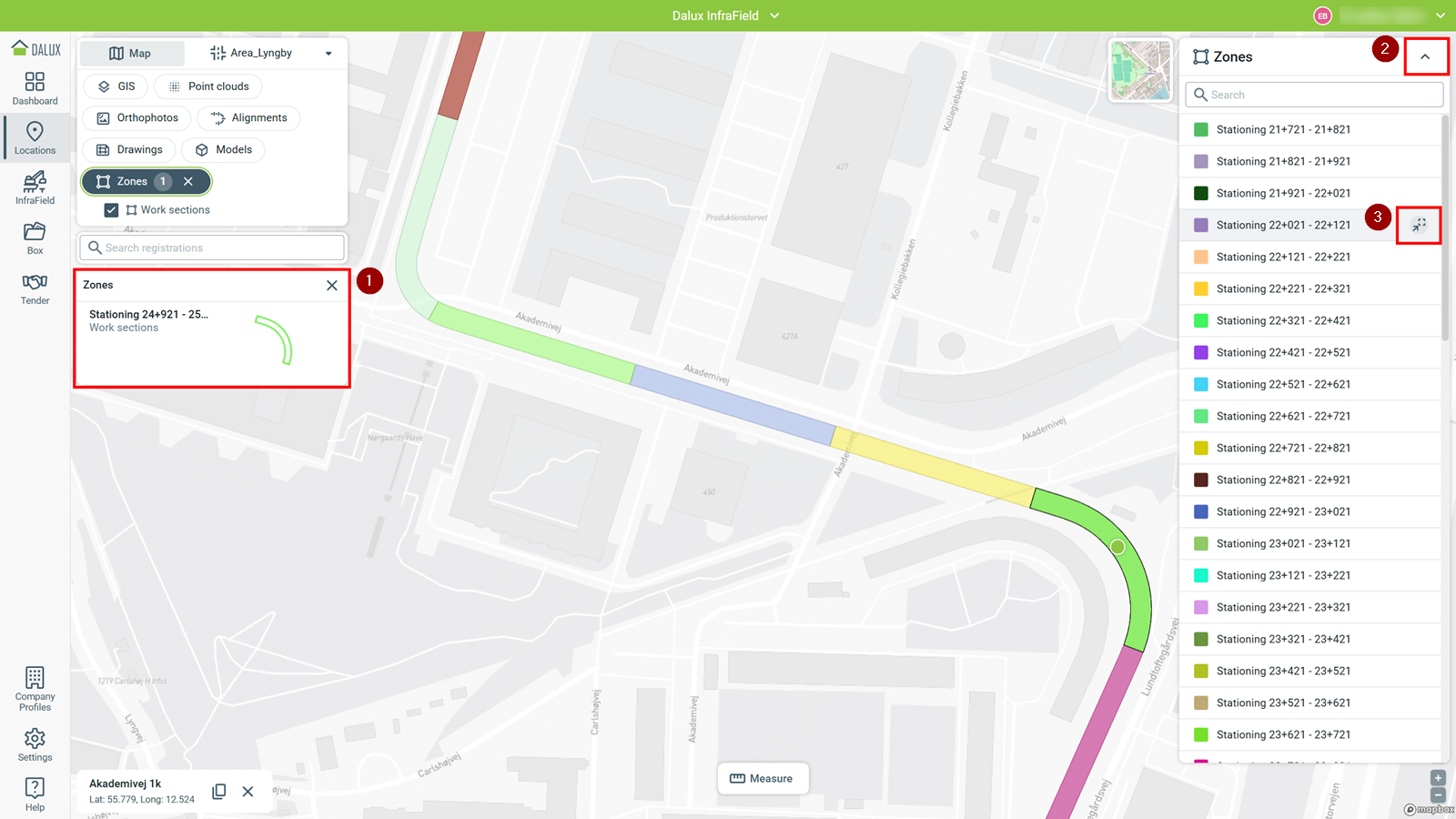

Näyttääksesi vyöhykkeeseen liitetyt tiedot ja rekisteröinnit, kuten tehtävät ja lomakkeet, klikkaa vyöhykettä kartalla tai listanäkymässä. Valitse sitten vasemmalla oleva pikkukuva (1) avataksesi sen.

Piilota selite kuvakkeella (2), jos se sotkee näkymääsi, tai käytä (3) listanäkymässä zoomataksesi sisään vyöhykkeeseen.

Piirustukset

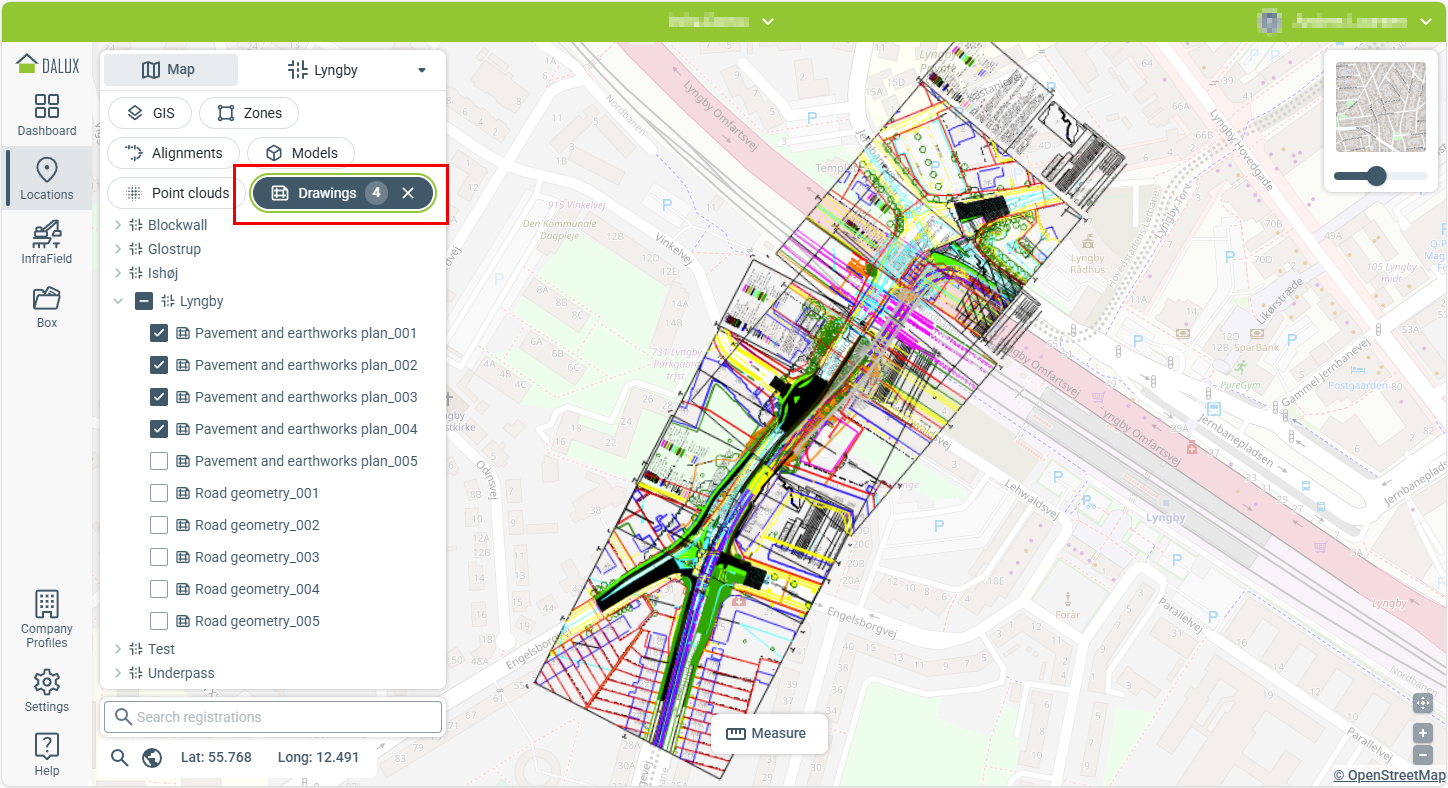

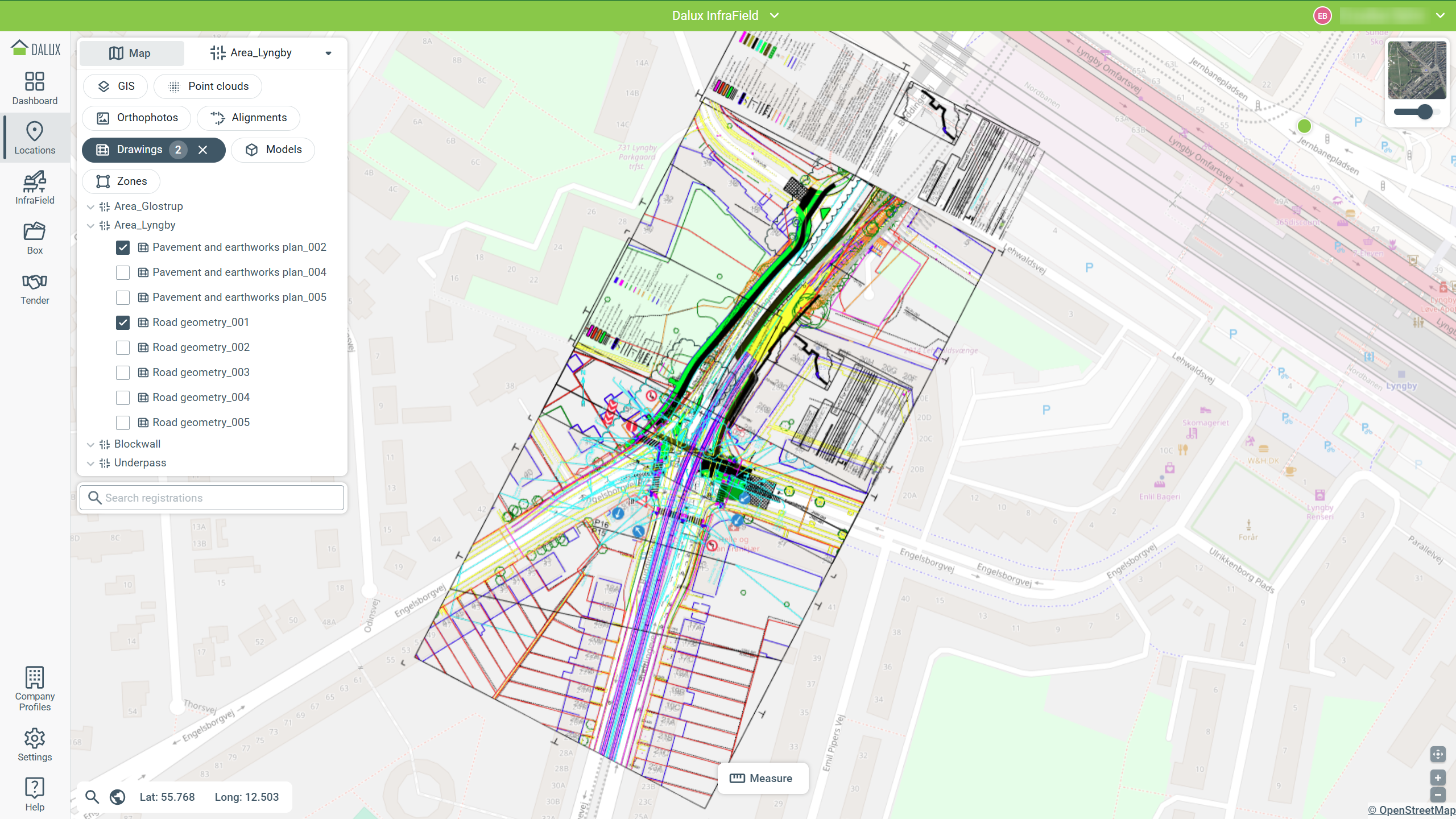

Alueiden piirustukset voidaan näyttää kartan päällä. Voit valita useita piirustuksia useista alueista, ja karttanäkymä mukautuu kaikkien valittujen piirustusten laajuuteen. Esimerkki näyttää tämän vakio- (värillisen) kartan yhteydessä, jossa läpinäkyvyyttä on säädetty.

Ortokuvat

Ortokuvat voidaan näyttää yksinään tai muiden tietojen rinnalla Sijainneissa.

Voit verrata valittua valokuvaa muihin saman alueen valokuviin.

OrtokuvatValitse ortokuvaNapsauta kartan valokuvaaAvaa valokuva, sitten napsauta Vertaa uudessa näkymässä.

3D-formaatit

Tässä osiossa kuvataan, miten alueet ja rakenteet, pistepilvet sekä 3D-kartan ympäristöt voidaan näyttää ja miten niiden kanssa voidaan toimia Dalux InfraFieldissä, mikä mahdollistaa mallien, maaston ja piirustusten visualisoinnin kartalla ja 3D-muodoissa.

Alueet ja rakenteet

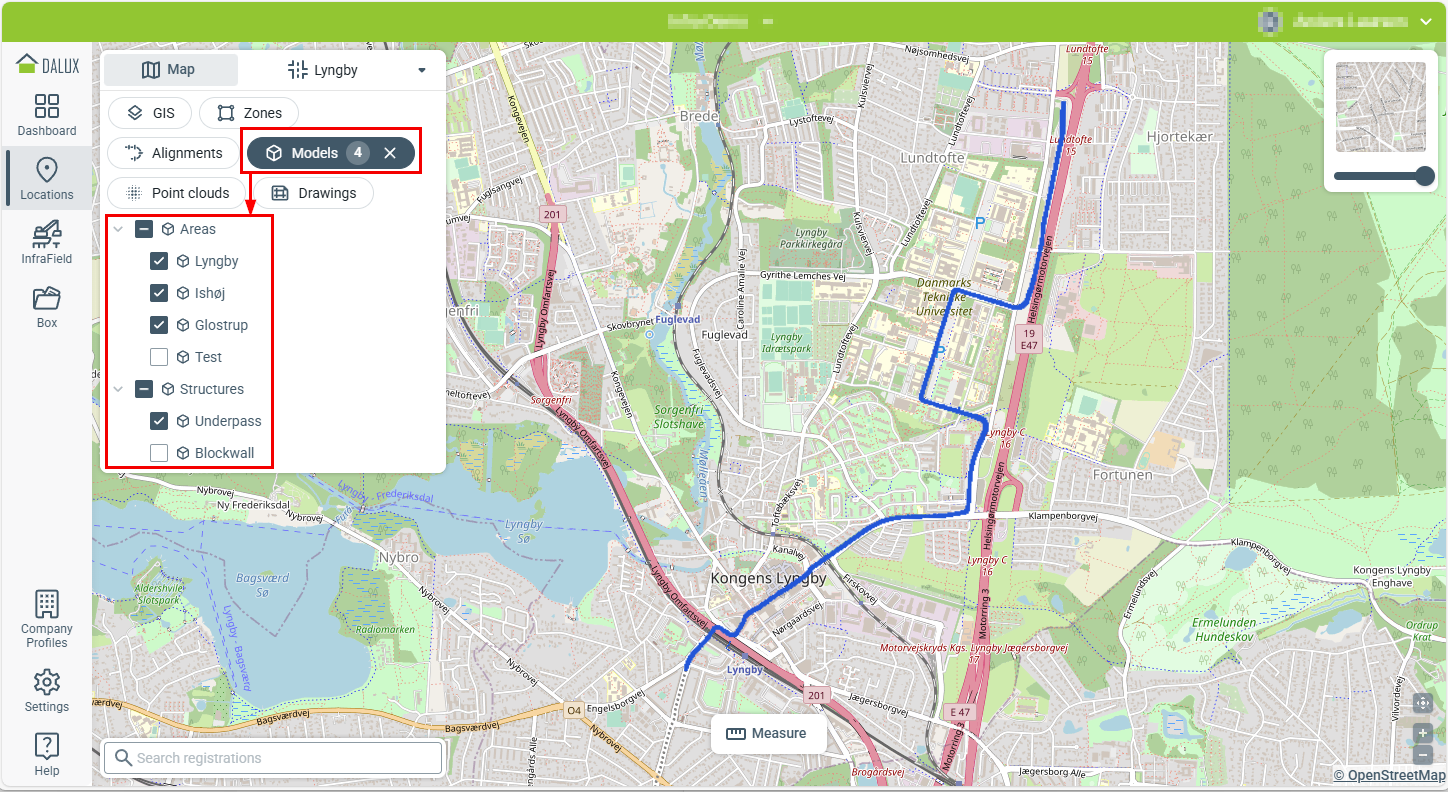

Alueet ja rakenteet voivat sisältää samanlaisia tietotyyppejä, kuten malleja, maastoa ja piirustuksia. Kuitenkin niitä jäsennellään ja selataan Daluxissa eri tavalla. Rakenteita käytetään rakennuksen kaltaisille tai kiinteille elementeille, kun taas alueet organisoivat lineaarisia infrastruktuuriprojekteja. Alueet voivat sisältää maastomalleja, Design-malleja ja kartoitettuja piirustuksia.

Alueet näytetään karttanäkymässä, kun vähintään yksi koordinaatit sisältävä BIM-tiedosto on ladattu, ja voit navigoida Kartta-valikossa nähdäksesi ne 3D:ssä.

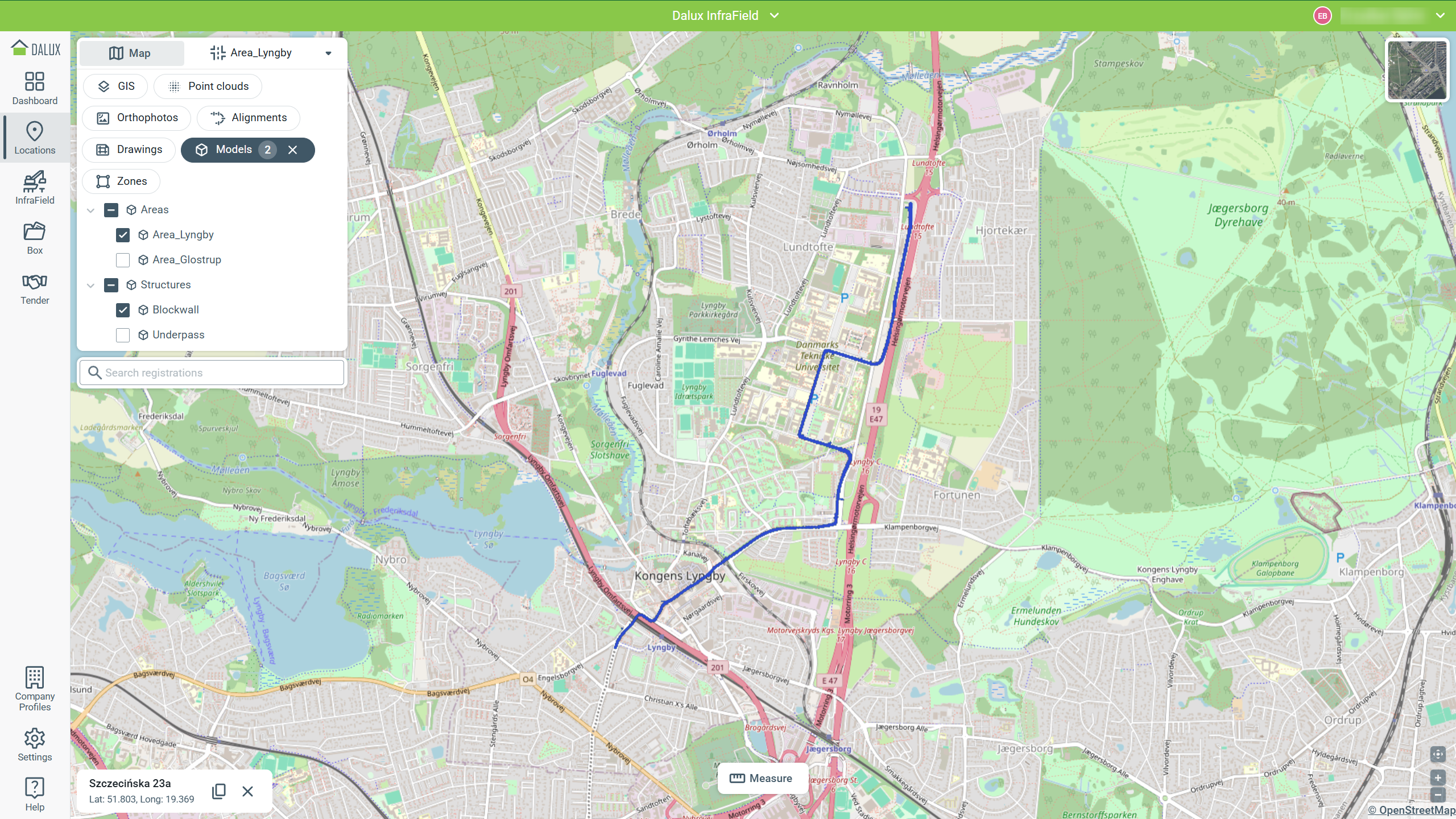

Mallit näkyvät kartalla sinisinä jalanjälkinä ja näyttävät aina alueen tai rakenteen yhdistetyt mallit.

Pistepilvet

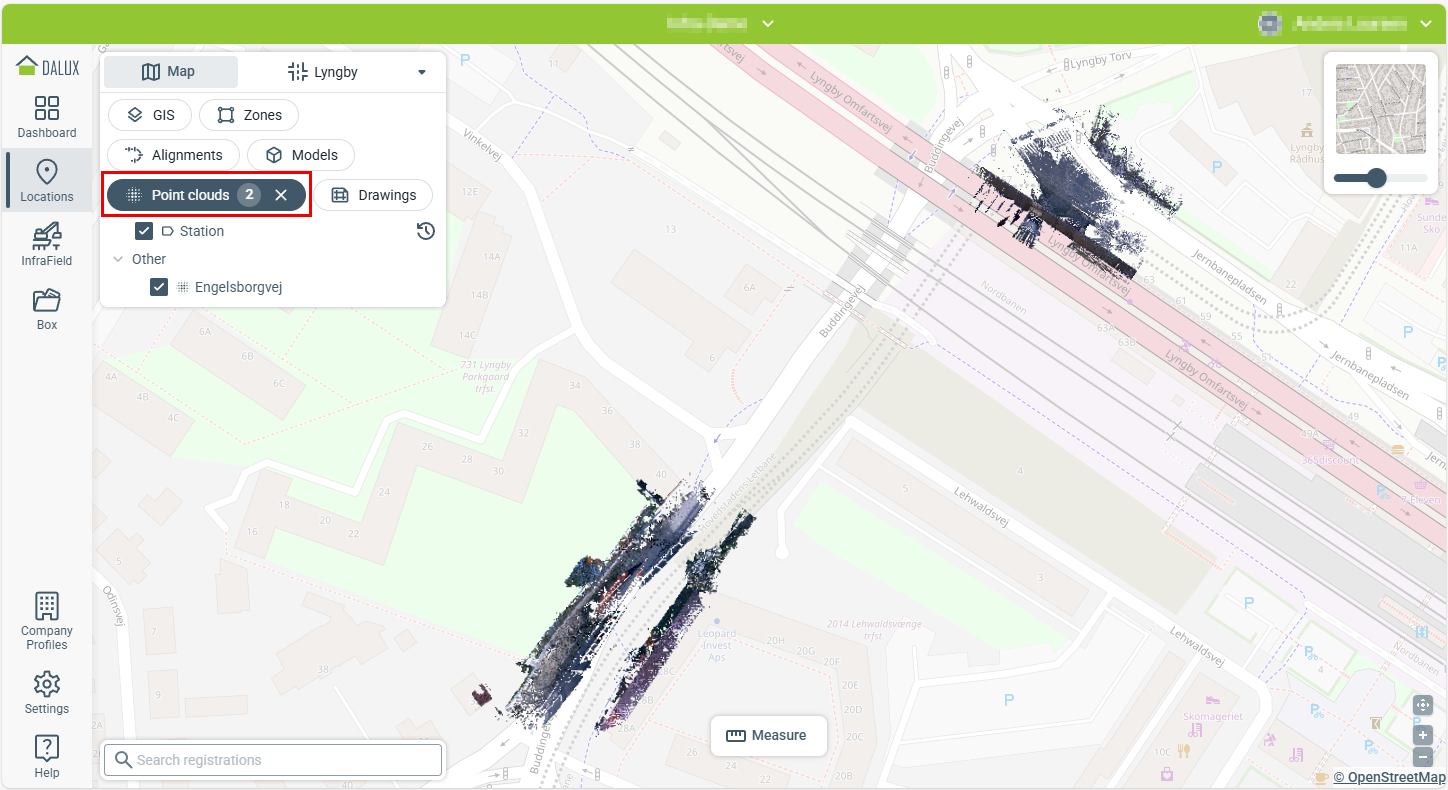

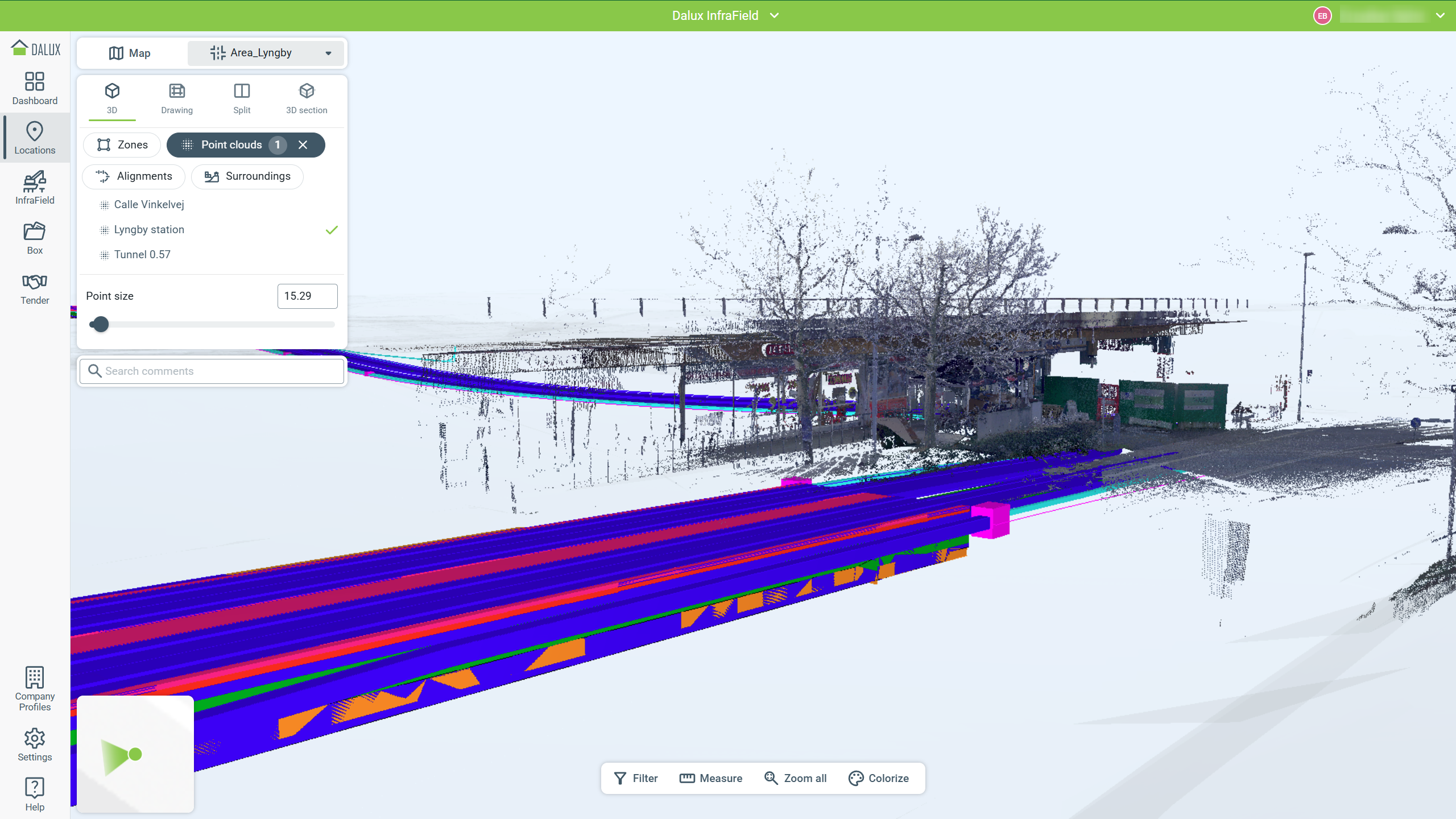

Pistepilvet voidaan lisätä karttaan valitsemalla ne Pistepilvet-suodattimessa. Kun ne on valittu, ne näytetään kartalla.

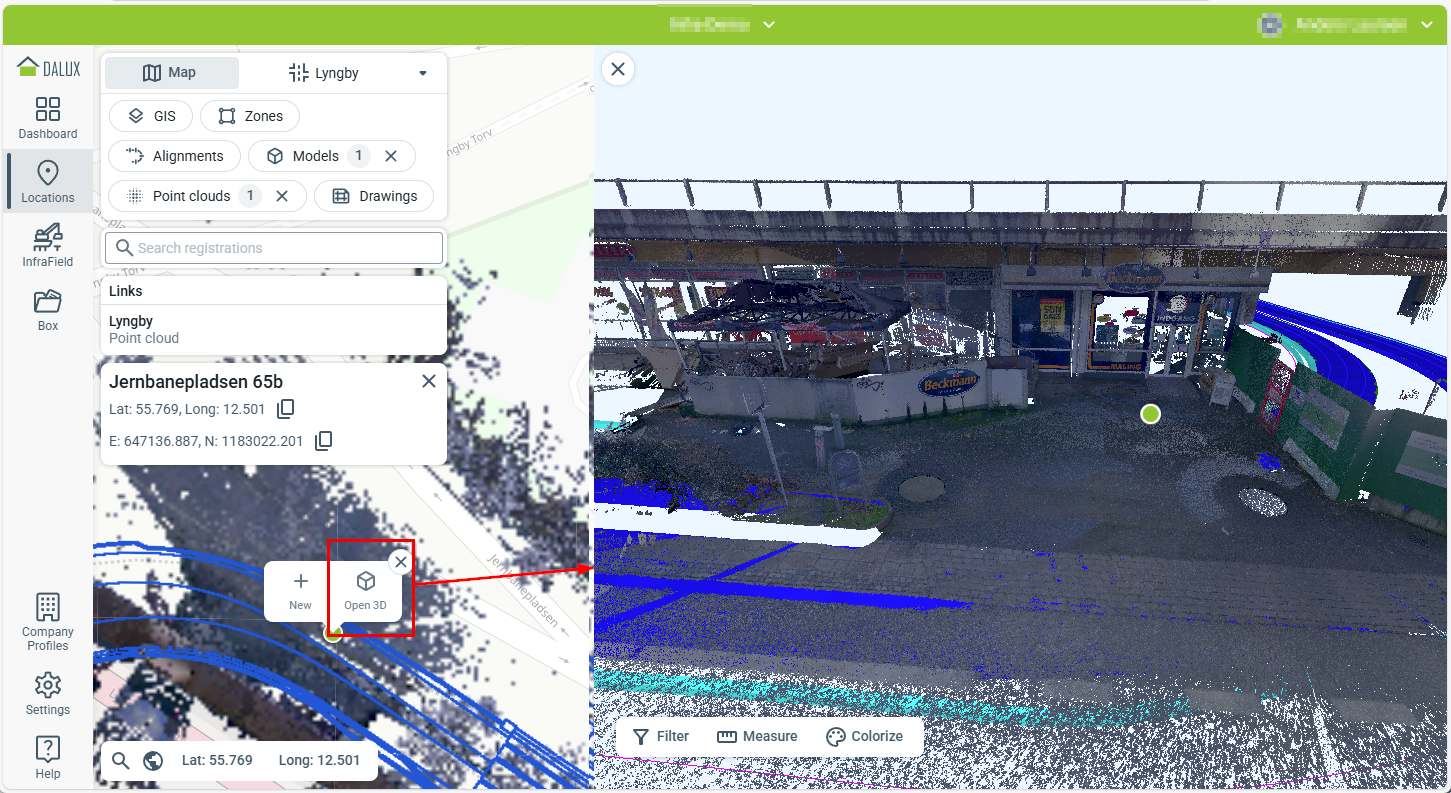

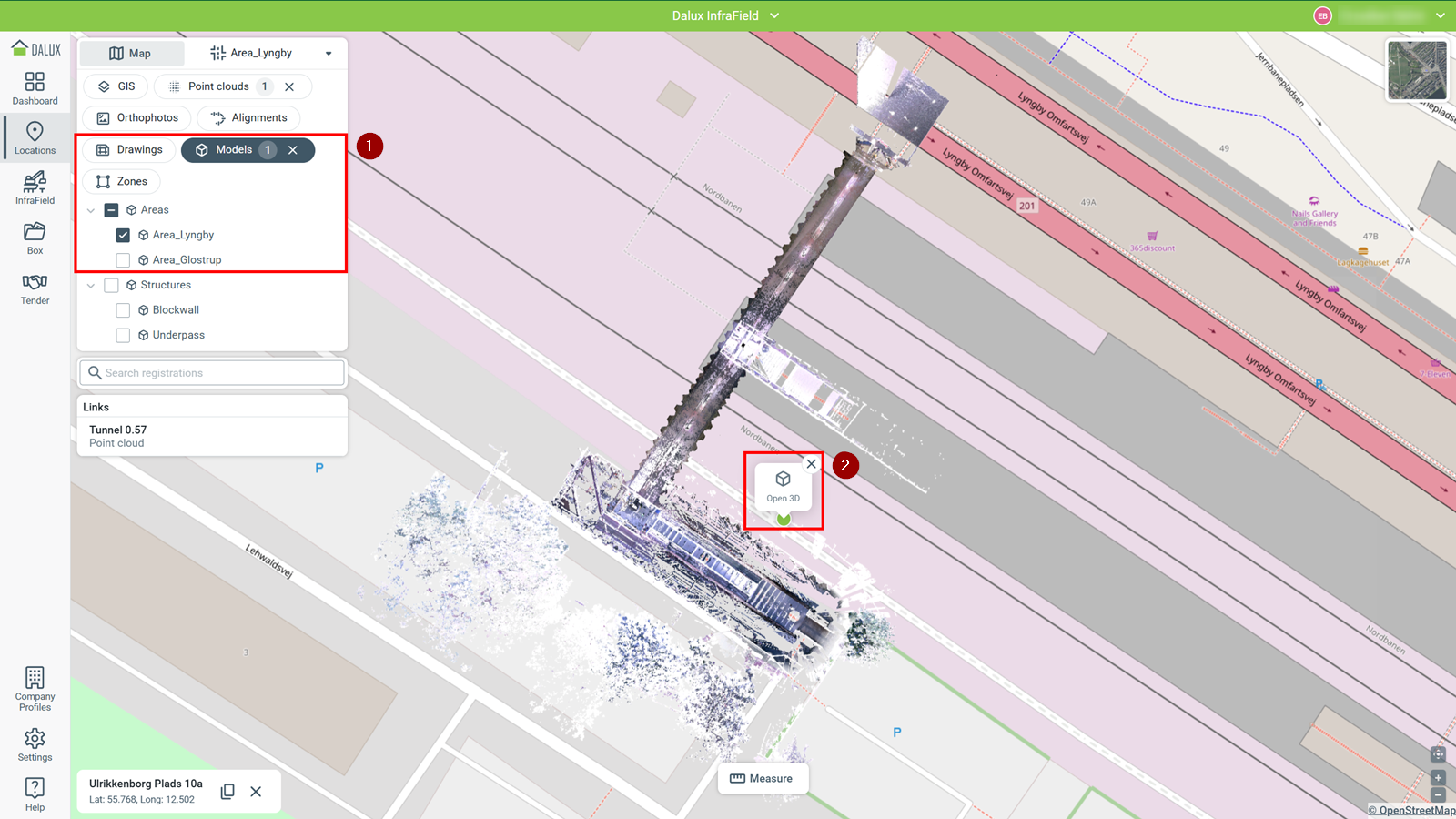

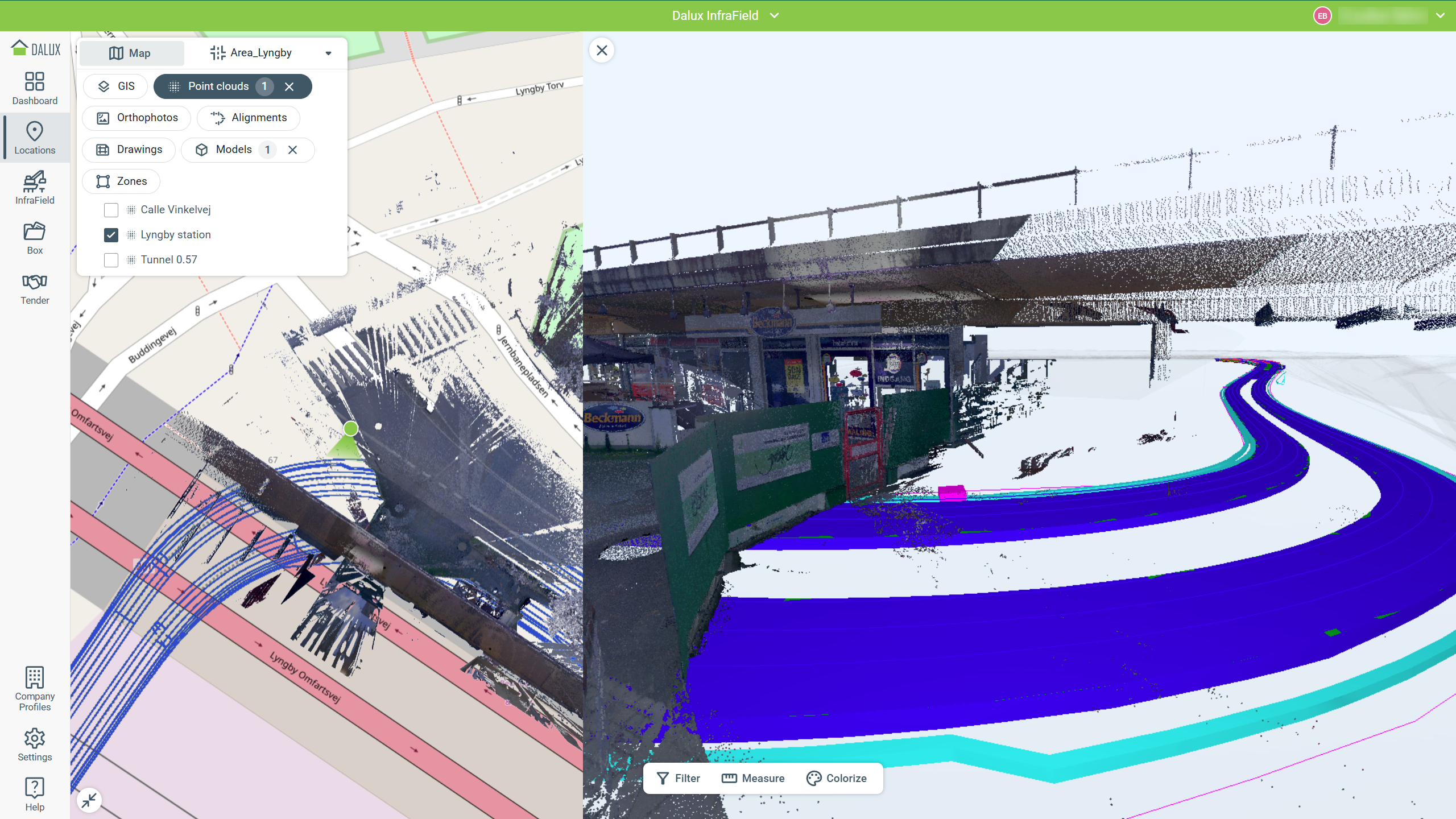

Kun Mallit (1) on myös aktivoitu, voit napsauttaa karttaa pistepilven sisällä ja valita Avaa 3D (2). Tämä avaa pistepilven jaetussa näkymässä yhdessä mallin kanssa. Tämän vaihtoehdon käyttämiseksi sinun on valittava vähintään yksi malli.

3D kartan ympäristö

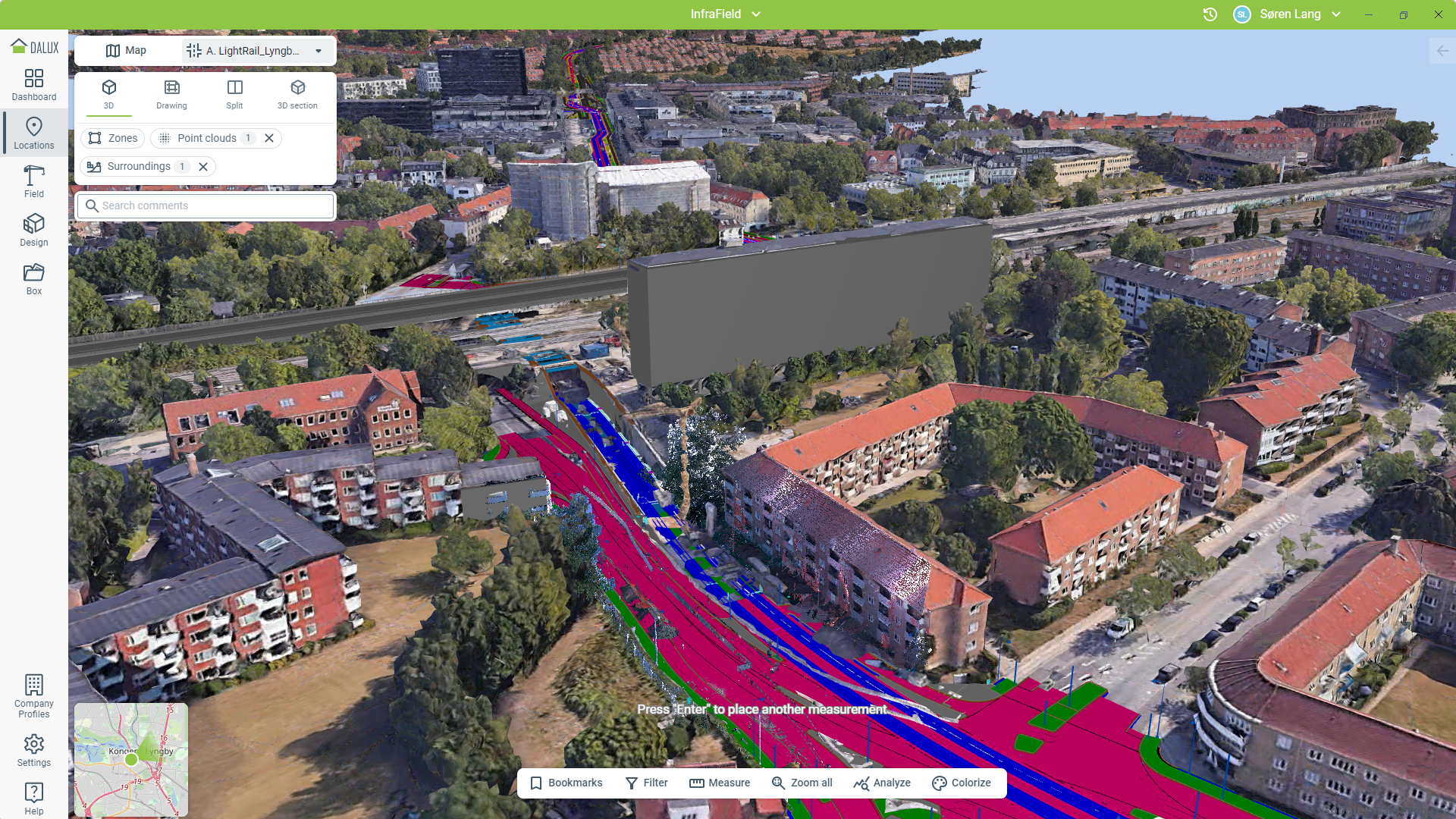

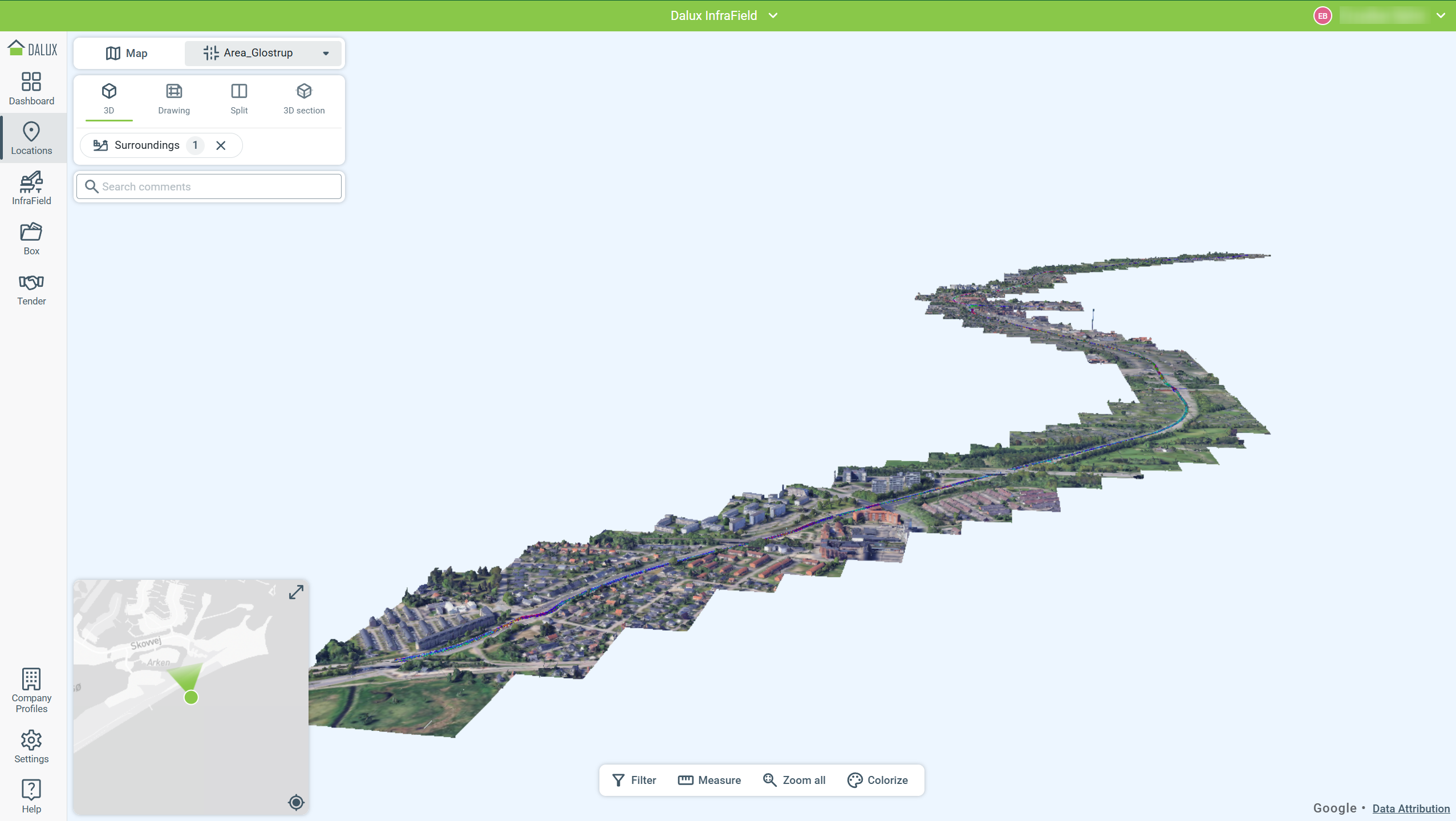

Näe InfraField Pro projektisi todellisen maailman kontekstissa 3D:ssä 3D kartta -ominaisuuden avulla, jonka saat päälle napsauttamalla 3D-näkymässä Ympäristö kuvaketta.

Yhdistä vyöhykkeet, pistepilvet, mallit ja 3D-kartat saadaksesi todellisen maailman esityksen projektistasi. 3D kartta latautuu 3D-geometriana. Voit käyttää mittaustyökaluja mitataksesi mallisi ja 3D-kartan välillä.
