Palveluvaurioiden vähentäminen GIS:llä

Palveluvauriot rakennustyömailla johtuvat usein siitä, että ajantasaiset verkostotiedot eivät saavuta työmaatiimejä.

Dalux InfraField tuo nämä tiedot yhteen mobiilisti saatavilla olevaan alustaan, tarjoten reaaliaikaista näkyvyyttä ja parantaen turvallisuutta, koordinointia ja tehokkuutta työmaalla.

Haaste

Palveluvauriot, kuten vahingossa maahan kaivettujen kaasun, veden tai sähköjohtojen osuminen, voivat tapahtua, koska keskeiset verkostotiedot ovat usein hajallaan 2D-piirustuksissa, PDF-tiedostoissa ja toimistopohjaisissa GIS-järjestelmissä. Field-ryhmillä ei välttämättä ole reaaliaikaista pääsyä näihin tietoihin, ja joskus niiden on luotettava vanhentuneisiin 'as built' -tietoihin tai erillisiin 'permit to dig' -prosesseihin.

Tämä voi johtaa toistuviin osumiin, projektiviivästyksiin ja turvallisuusongelmiin.

Miten Dalux InfraField ratkaisee sen

Dalux InfraFieldin avulla rakennustiimit voivat käyttää GIS-dataa suoraan työmaalla mobiililaitteella, mikä helpottaa verkostotietojen keräämistä useista lähteistä ja niiden järjestämistä jäsennellyiksi GIS-tasoiksi.

Voit määrittää jaetun koordinaatistojärjestelmän, jotta kaikki aineistot pysyvät tarkasti linjassa, ja mobiilikäyttö antaa työmaatiimeille mahdollisuuden suodattaa tasoja, valita verkostot ja nähdä tärkeitä tietoja, kuten syvyyden, materiaalin ja omistajuuden, reaaliajassa.

GIS-tasoja voidaan myös yhdistää digitaalisiin tehtäviin, kuten 'permit to dig' -työnkulkuihin, mikä auttaa automatisoimaan ja parantamaan tietojen kaappaamista projektityön aikana. Tämä menetelmä muuttaa perinteiset toimistopohjaiset tiedostot mobiiliystävälliseksi digitaaliseksi verkostokartaksi, jota kaikki työmaalla voivat käyttää.

Tulos

• Vähennä palveluvaurioita ja paranna turvallisuutta saamalla reaaliaikainen pääsy varmennettuihin maanalaisiin tietoihin, varmistaen, että kaikki käyttävät samoja tietoja ja tukien nolla-osumaympäristöä
• Nopeuta 'permit to dig' -hyväksyntöjä automatisoiduilla, geo-tageatuilla työnkuluilla tarkempien Field-tietojen saamiseksi
• Paranna koordinointia reaaliaikaisilla päivityksillä, pitäen maanmittarit ja työmaatiimit linjassa koko projektin ajan

GIS:n integrointi InfraFieldiin

Dalux InfraField auttaa muuttamaan staattiset GIS-toimistotiedot työmaalla käytettäväksi työkaluksi, joka on synkronoitu kaikille projektissa.

Jotta tiedoista olisi helpompi käyttää työmaalla, on hyödyllistä yhdistää GIS-tiedot eri lähteistä, kuten verkostoyrityksiltä, vanhemmista mittauksista ja uusista GIS-järjestelmistä, kaikki yhteen paikkaan projektin sisällä.

Kun datatasot on järjestetty selkeästi ja loogisesti, raakakarttadatasta tulee suoraviivainen ja käyttäjäystävällinen digitaalinen kartta. Tämän ansiosta Field-tiimit voivat nopeasti tarkistaa maanalaiset riskit, hallita tiettyjä palveluja ja tarkastella niihin liittyviä tietoja suoraan mobiililaitteillaan ilman edistyneitä GIS-taitoja.

Tämä lähestymistapa varmistaa myös, että vanhat putket, kuitukaapelit ja suurjännitelinjat, jotka saattavat puuttua uusista Design BIM -malleista, näytetään karttatasona.

InfraFieldiin tuotavat GIS-tiedot tuodaan erillisinä tiedostoina, ja on suositeltavaa ladata tiedot ensin Dalux Boxiin ja sitten liittää ne asianmukaisiin sijainteihin. Boxin käyttäminen tekee versiohallinnasta ja jakelusta helpompaa.

Voit lukea tämän artikkelin oppiaksesi, miten lisäät GIS-tiedoston projektiisi: GIS ja LandXML:n määrittäminen

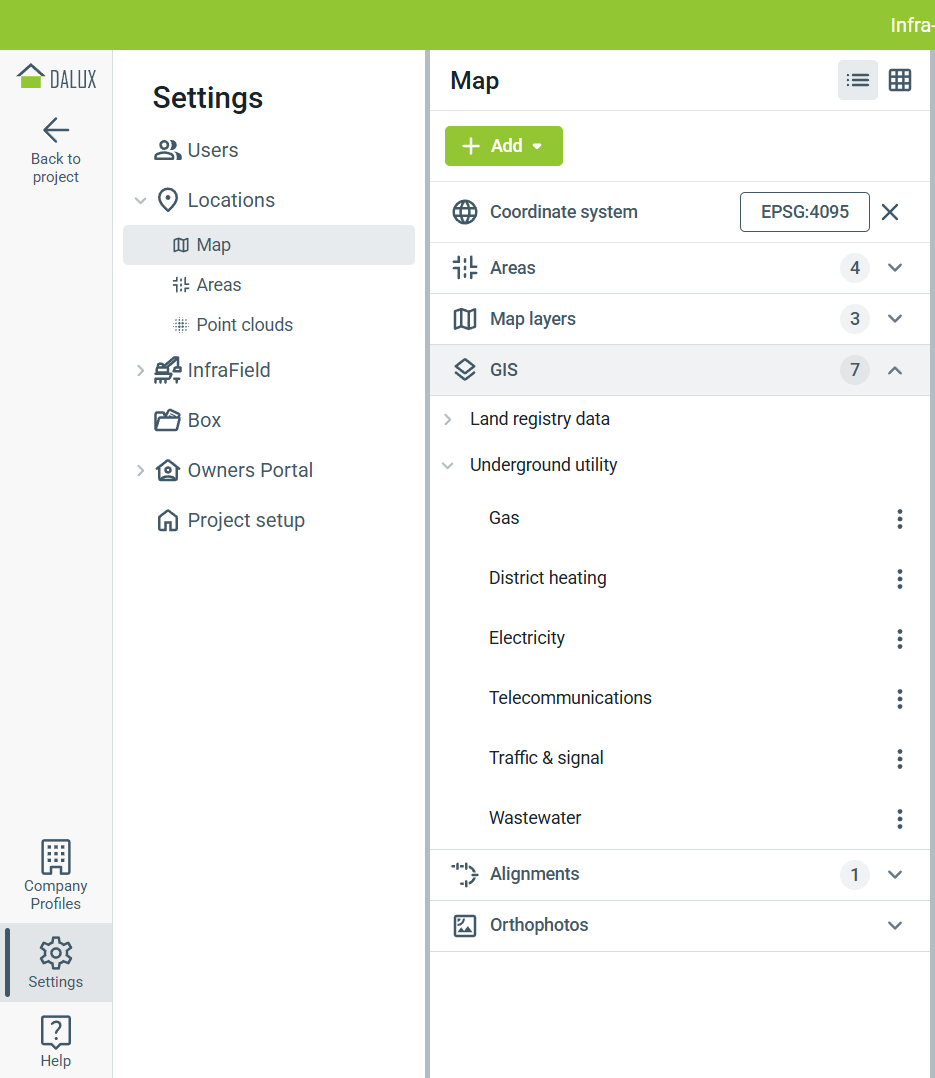

GIS-data voidaan järjestää erillisiin ryhmiin, jotta käyttäjät voivat helposti suodattaa ja näyttää vain tarvitsemansa tiedot.

Työmaatiimit voivat helposti löytää tarvitsemansa Tiedot ilman, että heidän tarvitsee selata liikaa dataa.

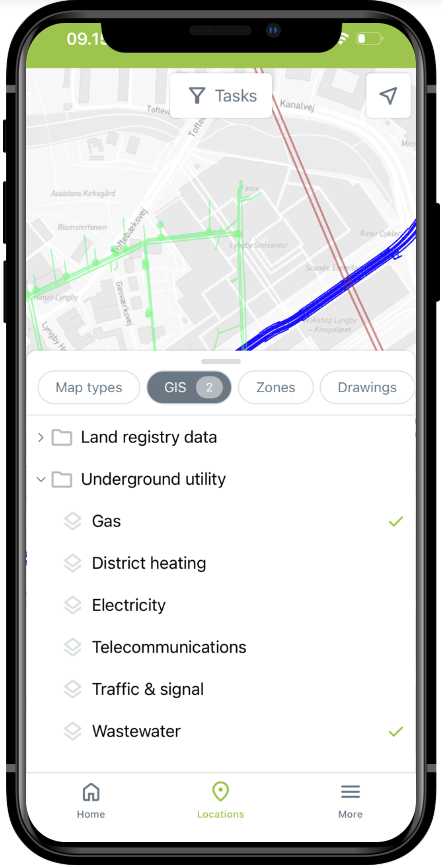

Jos sinun tarvitsee tarkastella tietoja useilta tasoilta yhtä aikaa, voit ottaa useita tasoja käyttöön samaan aikaan.

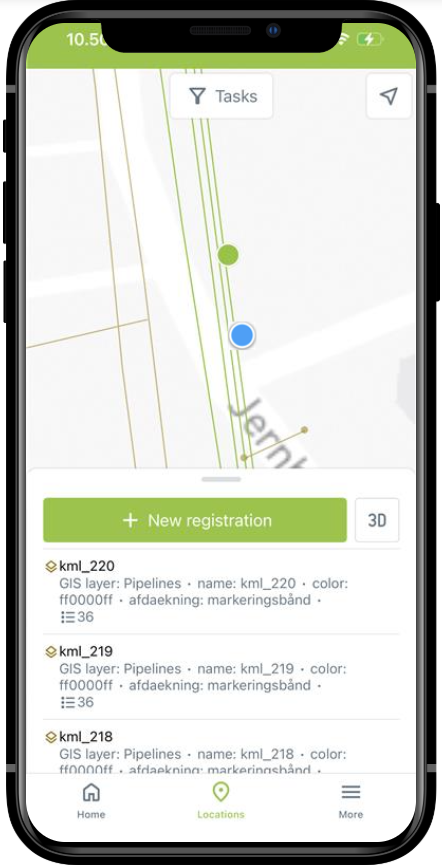

Toisin kuin PDF, nämä tasot antavat työmaatiimeille mahdollisuuden olla vuorovaikutuksessa suoraan GIS-tietojen kanssa ja tarkastella lisätietoja, kuten materiaalia, syvyyttä ja omistajaa, suoraan kartalla. GIS InfraFieldissa on myös integroitu suoraan karttanäkymään, ja se voidaan näyttää mallien, vyöhykkeiden, tasausten ja piirustusten rinnalla.

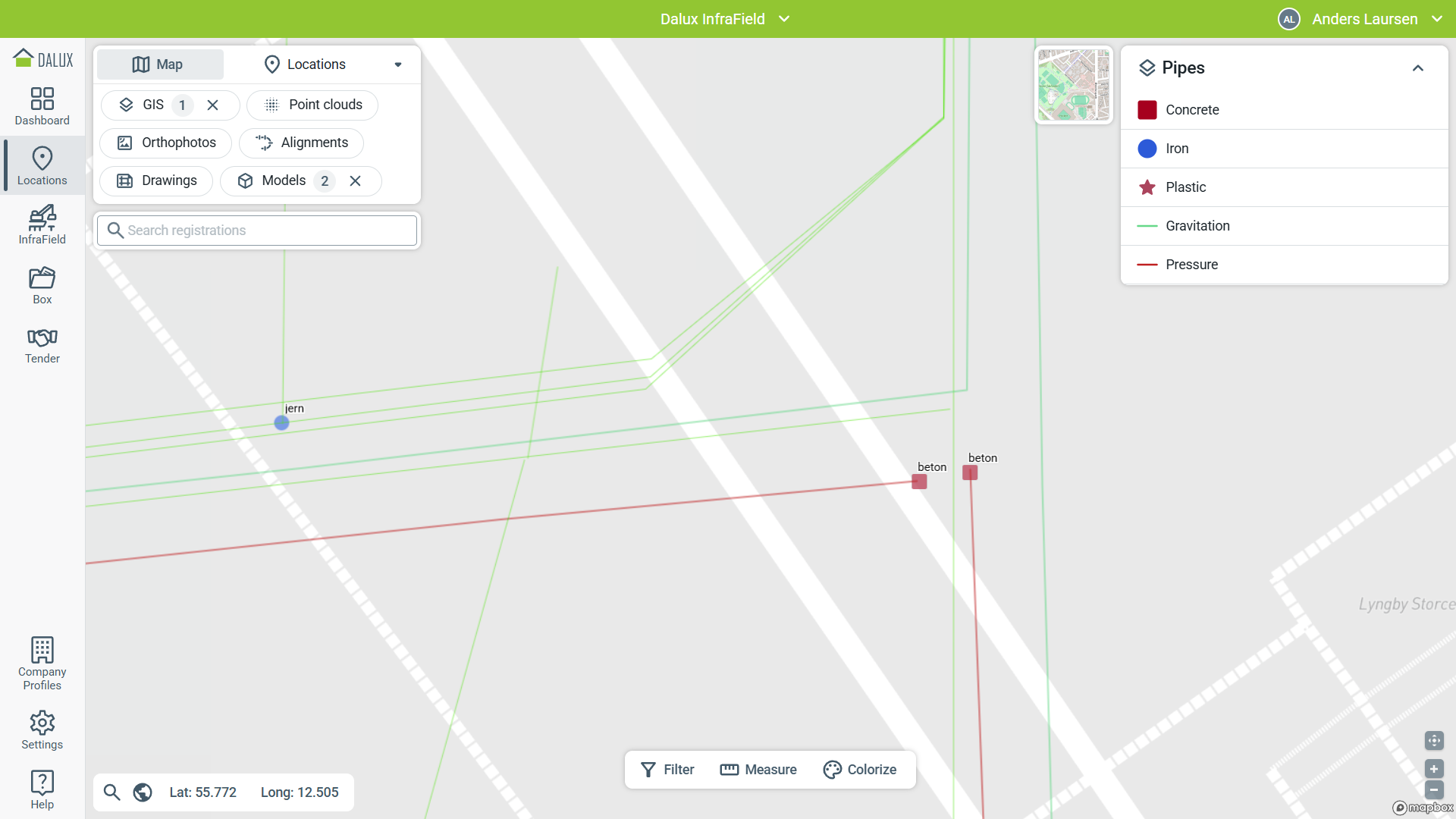

Projektin ylläpitäjät voivat päättää, mitä GIS-tietoja näytetään oletuksena, ja mukauttaa GIS-tyyliä varmistaakseen yhtenäisen näkymän kaikille.

Tämä tarjoaa työmaatiimeille selkeät, ajantasaiset, interaktiiviset tiedot kontekstissa, jota he tarvitsevat.

Jos GIS-tietosi ovat yhdessä suuressa tiedostossa etkä voi helposti erottaa tietoja, voit muotoilla sisällön niin, että eri asiat erottuvat selkeästi.

Lue tämä osa oppiaksesi, miten muotoilla GIS-dataa: GIS ja LandXML:n määrittäminen.

GIS-tietojen yhdistäminen rekisteröinteihin

Linkittämällä GIS-tiedot suoraan tehtäviin Daluxissa relevantit tiedot voidaan täyttää automaattisesti, mikä eliminoi manuaaliset syöttövirheet ja nopeuttaa merkittävästi tehtävien luomista.

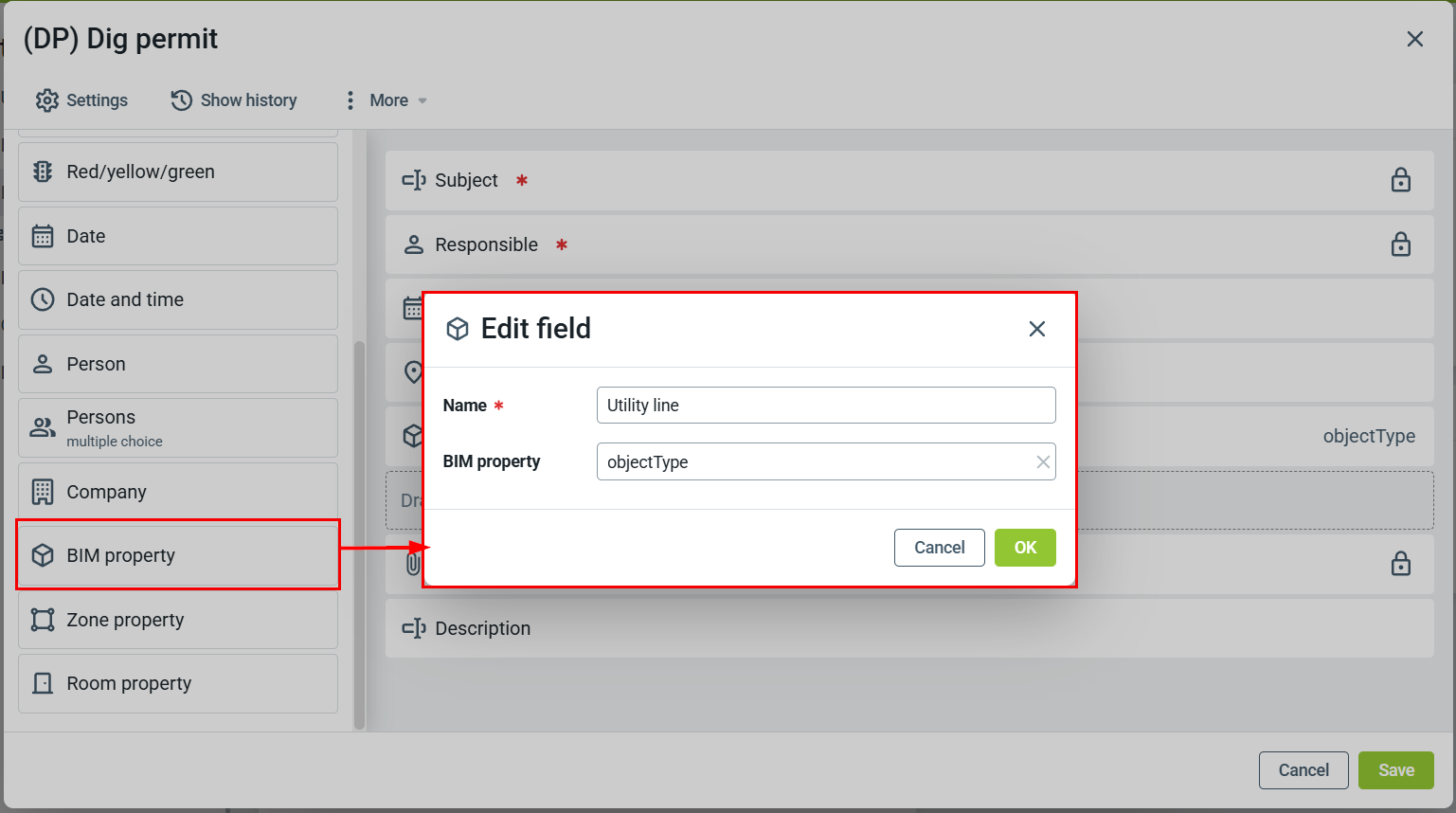

Daluxin ylläpitäjänä voit määrittää tietyn BIM-data-kentän, joka poimii tietoja GIS-tasosta.

Lue tämä artikkeli oppiaksesi, miten lisäät tehtäväpohjan projektiin: Tehtävien määrittäminen.

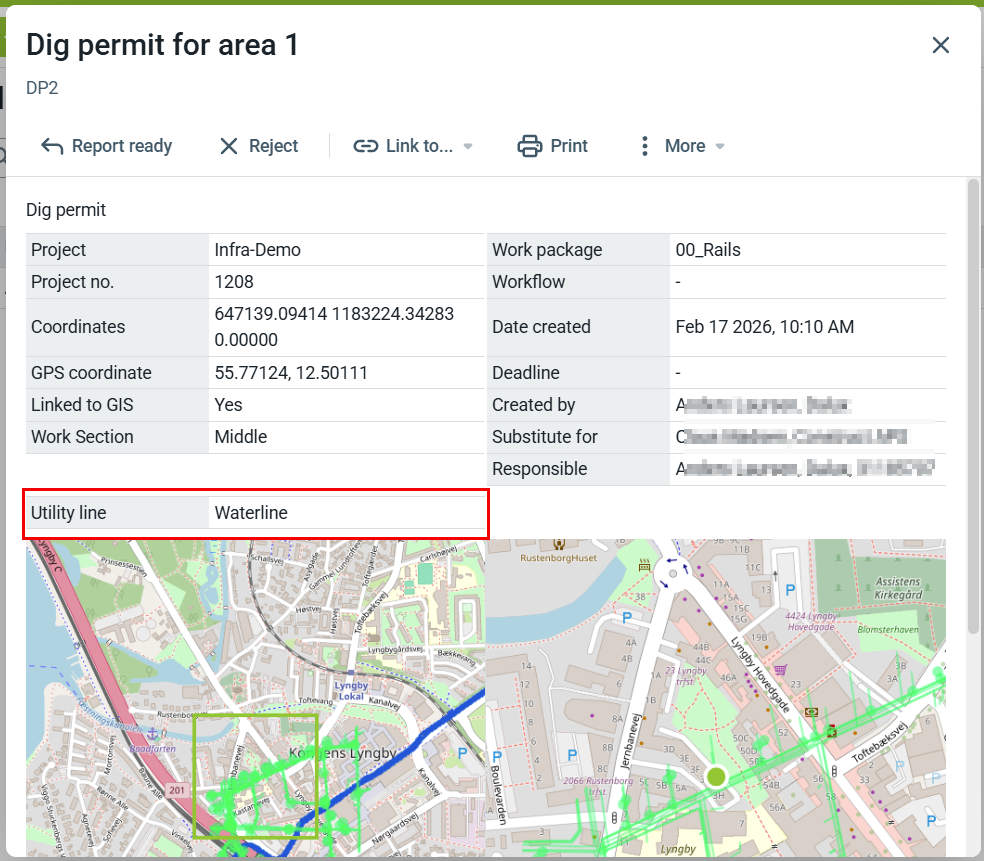

Kun käyttäjä luo tehtävän ja valitsee GIS-tason Daluxissa, siihen liittyvät tiedot täytetään automaattisesti asianmukaisiin kenttiin, mikä auttaa minimoimaan manuaalisen syötön.

Staattisista kartoista käyttökelpoisiin työmaatietoihin

Dalux InfraField muuttaa staattiset GIS-toimistotiedot interaktiiviseksi työkaluksi työmaalla, joka yhdistää verkostotiedot tehtäviin, hyväksyntöihin ja päivittäiseen toimintaan.

• Luotettava vaaranhallinta: GIS-tasot antavat Field-tiimeille yhtenäiset, ajantasaiset verkostotiedot, vähentäen palveluvaurioita ja parantaen turvallisuutta
• Parannettu koordinointi: Mobiilikäyttö ja reaaliaikaiset päivitykset pitävät maanmittaajat, työryhmät ja työmaatiimit linjassa koko projektin ajan
• Nopeammat, läpinäkyvät hyväksynnät: Kaivausluvan työnkulut ovat geotägättyjä ja integroituja GIS-tietoihin, mikä vähentää manuaalisia virheitä ja nopeuttaa Field-hyväksyntöjä
