Maankaivujen suunnittelu ja leikkaus- ja täyttöhallinta

Rata- ja tieprojektien maankaivujen suunnittelussa käytetään usein vanhentuneita maastomalleja ja manuaalisia päivityksiä, joita jaetaan sähköpostitse tai kansioiden kautta. Koska työmaan olosuhteet muuttuvat nopeasti, tämä voi aiheuttaa ristiriitoja suunnitelmien ja todellisten olosuhteiden välillä, johtaa epätarkkoihin määrälaskelmiin ja projektien viivästymiseen.

Dalux InfraField mahdollistaa mittausmallien jatkuvat päivitykset, jolloin tiimit voivat vertailla nykyistä maastoa suunniteltuihin pintoihin jaetulla alustalla. Tämä pitää maankaivujen suunnittelun tarkkana ja läpinäkyvänä.

Haaste

Perinteisissä projekteissa maankaivujen määrät johdetaan useista erillisistä tietolähteistä:

• Design-mallit ja tasaus-tiedostot
• Jaksottaiset maastomallit
• PDF-leikkaukset ja profiilit
• Excel-pohjaiset tilavuusyhteenvedot

Tiedot jaetaan usein sähköpostitse, jaetuissa kansioissa ja tulostetuissa piirustuksissa, ja päivitykset tehdään manuaalisesti. Tämän seurauksena tiimit saattavat käyttää vanhentuneita maastotietoja, saada rajallisen näkymän muutoksista, luottaa epäjohdonmukaisiin määräarvioihin ja havaita tilavuuseroja prosessin myöhäisessä vaiheessa. Tämä voi johtaa epävarmuuteen maankaivujen suunnittelussa ja resurssien kohdentamisessa kaivuutöiden edetessä.

Miten Dalux InfraField ratkaisee sen

Dalux InfraField tarjoaa keskitetyn järjestelmän maastomallien ja viitepintojen tallentamiseen ja hallintaan.

Päivitetyt mittaustiedot toimivat pääasiallisena lähteenä määrien uudelleenlaskennassa koko projektin ajan.

Tämä varmistaa tarkemmat leikkaus- ja täyttölaskelmat, poikkeamien nopeamman havaitsemisen sekä paremman suunnittelun koneille, kuljetukselle ja materiaalien käytölle.

Suunnittelutiimit aloittavat tuomalla olennaiset tietoaineistot määrälaskentaa varten:

• Olemassa oleva maastomalli
• Design- ja muodostuspinnat
• Tasaukset

Kaikki tietoaineistot säilytetään yhdessä koordinoidussa ympäristössä, mikä vähentää erillisten tiedostojärjestelmien tarvetta ja varmistaa, että laskelmat käyttävät yhtenäisiä, hyväksyttyjä tietoja.

Tulos

Dalux InfraFieldin avulla saat:

• Keskitetyt maastomallit ja suunnittelutiedot auttavat infrastruktuuriprojekteja siirtymään satunnaisesta asiakirjapohjaisesta suunnittelusta jatkuvaan digitaaliseen hallintaan.
• Tarkkuus paranee ja suunnittelun luotettavuus kasvaa kaivu- ja maanrakennustöissä.
• Ennakoimattomien tilavuusmuutosten riski vähenee, mikä luo rakenteellisen ja skaalautuvan perustan ennustettavammalle maankaivujen hallinnalle rata- ja tieprojekteissa.

Leikkaus- ja täyttölaskelmat maankaivutöissä

Dalux InfraFieldin Määrät-ominaisuutta käyttämällä kenttäinsinööri laskee leikkaukset ja täytöt vertaamalla olemassa olevaa maastoa muodostuspintaan.

Tämä tehdään luomalla Daluxissa pintoja, jotka perustuvat:

• olemassa olevaan maastoon (perustuu mittaustietoihin)
• muodostustaso (aiottu lopullinen maankaivutaso)

Muodostustaso voidaan joko tuoda maastomallina, jos saatavilla, tai luoda valitsemalla design-mallin BIM-elementtejä.

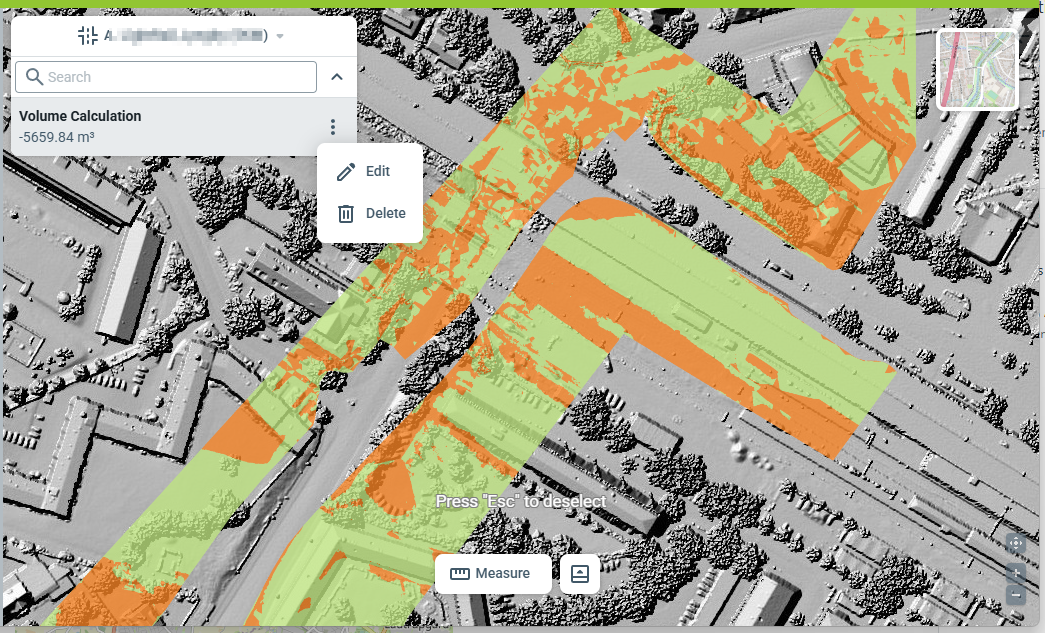

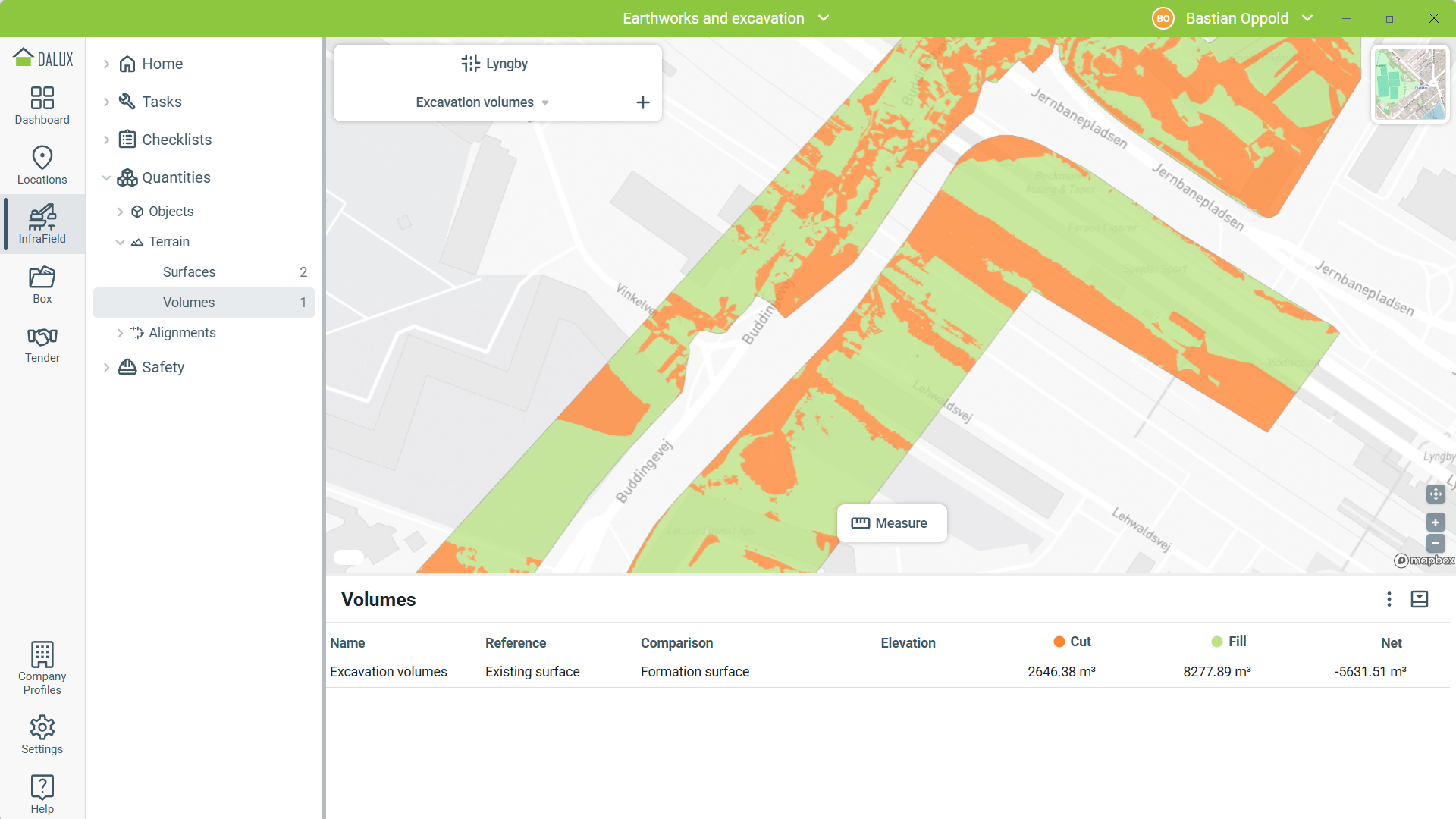

Dalux vertaa kahta pintaa ja näyttää selkeän yhteenvedon leikkaus- ja täyttötilavuuksista valitulle projektialueelle. Tämä auttaa työmaan insinöörejä näkemään nopeasti kokonaiskuvan kaivu- ja pengerrystarpeista.

Linjaustiedot voidaan yhdistää maastotietoihin profiililaskelman luomiseksi.

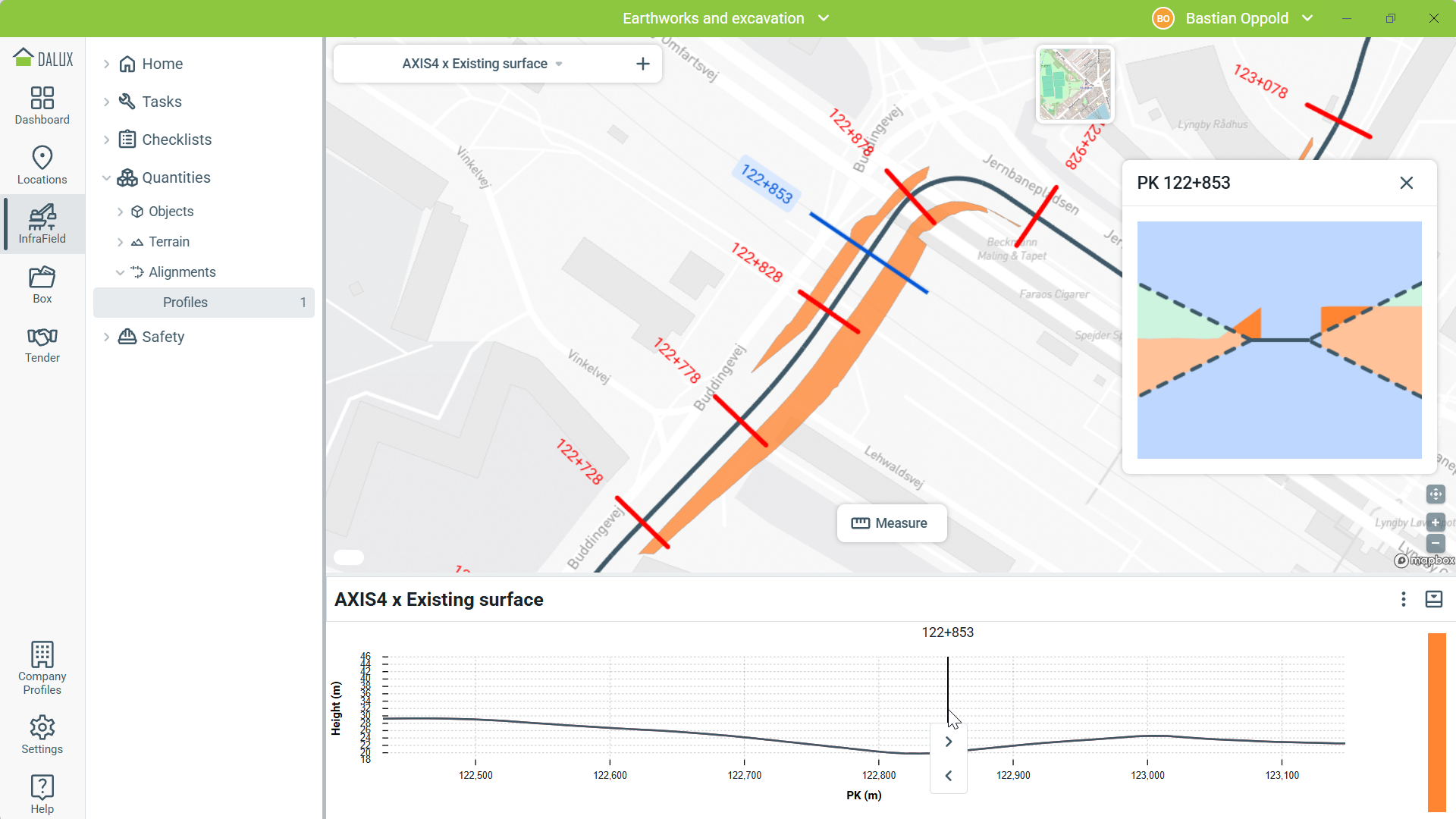

Profiili visualisoi leikkaus- ja täyttöalueet asemoinnin mukaan ja voi sisältää leikkaus- tai täyttöluiskia, tarjoten selkeän yleiskatsauksen siitä, missä kaivuu tai pengerrys on tarpeen.

Tämä tukee vaiheittaista suunnittelua, resurssien kohdentamista ja tuotannon seurantaa käytävän varrella.

Tässä artikkelissa löydät vaiheittaiset ohjeet siitä, miten Määriä käytetään: Miten käyttää Määriä InfraFieldissä

Maaston ja designin jatkuva vertailu

InfraFieldissä voit säännöllisesti päivittää ja ladata uusia maastomalliversioita varmistaen, että kaikissa alueissa näkyvät ajantasaisimmat työmaan olosuhteet. Määrät antavat työmaan insinööreille mahdollisuuden verrata jatkuvasti näitä päivitettyjä maastomalleja designiin ja muodostustasoihin.

Tämä vertailu mahdollistaa tiimien havaitsevan mahdolliset ongelmat varhaisessa vaiheessa, kuten erot suunniteltuihin tasoihin tai ongelmat muodostustasoissa. Se on erityisen hyödyllinen tärkeillä alueilla, kuten alikuluissa ja sillan lähestymisalueilla, leikkaus- ja täyttöalueiden välisillä siirtymävyöhykkeillä sekä paikoissa, joissa kuivatusjärjestelmät yhdistyvät.

Varhainen näkyvyys helpottaa oikea-aikaisten muutosten tekemistä, mikä auttaa estämään virheitä vaikuttamasta rakennustöiden myöhempiin vaiheisiin.

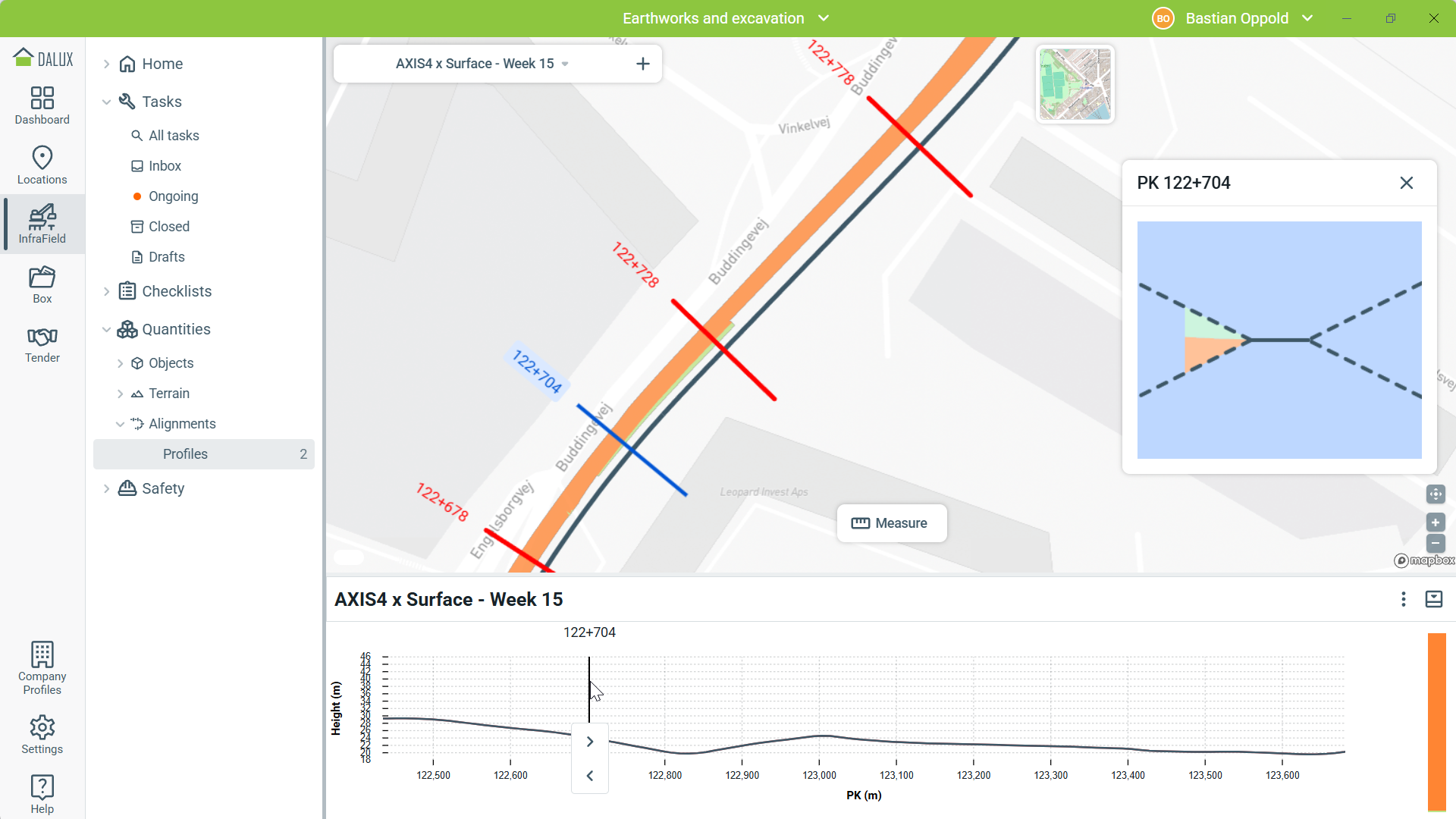

Jokaisen päivitetyn maastomallin myötä pinta voidaan luoda muutamalla klikkauksella ja verrata välittömästi muodostustasoihin ja tasauksiin, jolloin voit jatkuvasti suorittaa leikkaus- ja täyttölaskelmia projektin edetessä.

Maastoversioiden ajan tasalla pitäminen antaa tarkan digitaalisen kirjanpidon työmaan kehityksestä, mikä auttaa seuraamaan kaivuutöiden etenemistä ajan myötä. Säännölliset päivitykset antavat myös paremman näkemyksen koneiden käytöstä, materiaalikuljetuksista ja jakelusta sekä helpottavat erojen havaitsemista suunniteltuihin muodostustasoihin tai odotettuihin määriin ennen kuin ne vaikuttavat rakennustöiden myöhempiin vaiheisiin.

Staattisista arvioista jatkuvaan määrien hallintaan

Dalux InfraField yhdistää maasto- ja design-tiedot yhteen alustaan, mikä helpottaa tarkkojen, ajan tasalla olevien leikkaus- ja täyttölaskelmien saamista, jotka perustuvat käynnissä oleviin työmaan olosuhteisiin.

Tämä voi auttaa paremmassa maankaivujen suunnittelussa, resurssien hallinnassa ja ongelmien havaitsemisessa varhaisessa vaiheessa.

InfraFieldin käyttö maankaivujen suunnittelussa ja leikkaus- ja täyttöhallinnassa tarjoaa seuraavat edut:

• Kaikkien maasto- ja design-tietojen pitäminen yhdessä paikassa varmistaa, että määrälaskelmat ovat sekä yhtenäisiä että tarkkoja
• Säännölliset päivitykset mahdollistavat muutosten nopean havaitsemisen ja kaivuutöiden etenemisen seurannan
• Tarkat tilavuus- ja profiilitiedot auttavat resurssien käytössä ja suunnittelussa rakennustyön jokaisessa vaiheessa
