Dalux InfraFieldin avulla voit tarkastella ja hallita GIS-dataa ja LandXML-tiedostoja suoraan projektien kartoilla.
Tämä yhdistää designin, mittaukset ja todelliset koordinaatit yhdeksi näkymäksi, mikä auttaa tiimejä navigoimaan ja lisäämään merkintöjä infrastruktuuriprojekteihin.
Lisätietoja tuetuista tietomuodoista on tässä artikkelissa: Tuetut tietomuodot InfraFieldissä.
Käyttäjäoikeudet
GIS-datan luomiseen, poistamiseen tai muokkaamiseen sinun on oltava projektin Ylläpitäjä tai kuuluttava mukautettuun käyttäjäryhmään, jolla on käyttöoikeus alueiden, rakennusten ja sijaintien katseluun ja muokkaamiseen.
GIS ja LandXML
Varmista, että koordinaatisto on määritetty ennen tiedostojen lataamista, sillä kaikki ladatut tiedostot sijoitetaan automaattisesti eikä niitä voi säätää manuaalisesti. Voit lukea lisää tästä artikkelista: Kuinka määrittää koordinaatistot

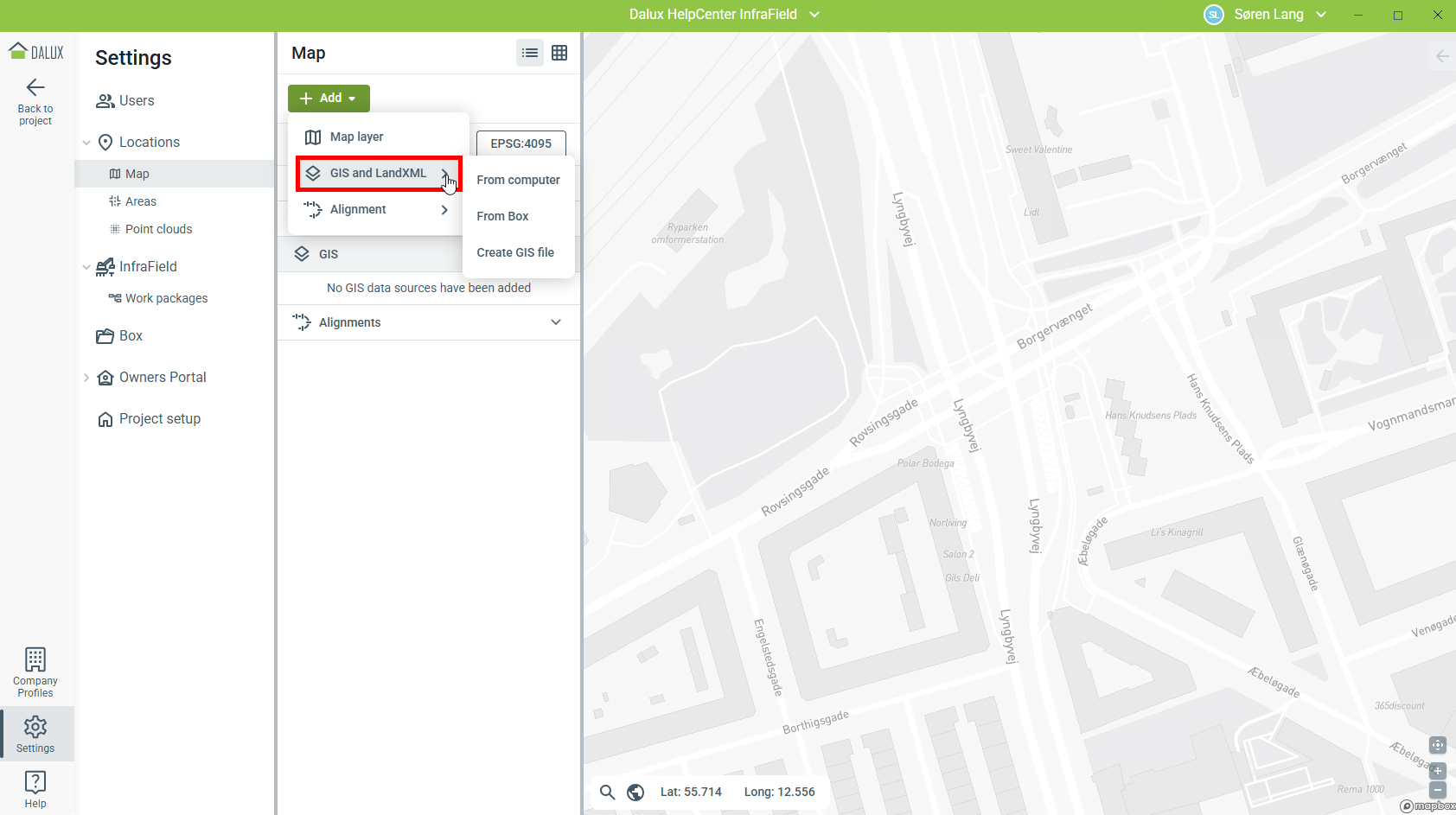

Ladataksesi GIS- tai LandXML-tiedostoja projektiin, siirry kohtaan
Asetukset
Sijainnit
Kartta
Lisää
GIS ja LandXML
Voit lisätä GIS-dataa tietokoneeltasi, Boxista tai luomalla GIS-tiedoston suoraan InfraFieldissä.
Tuetut formaatit ovat: GML, KML, KMZ, LandXML ja SHP (zipattuna).
Lataa tietokoneelta tai Boxista
Kun lataat tiedostoja Boxista projektissa, jossa on useita tiedostotasoja, vain Julkaistut tiedostot -alueelle hyväksytyt tiedostot näkyvät loppukäyttäjille Sijainneissa. Tämä pätee myös, kun lataat tiedoston tietokoneeltasi ja lisäät sen myöhemmin Boxiin.

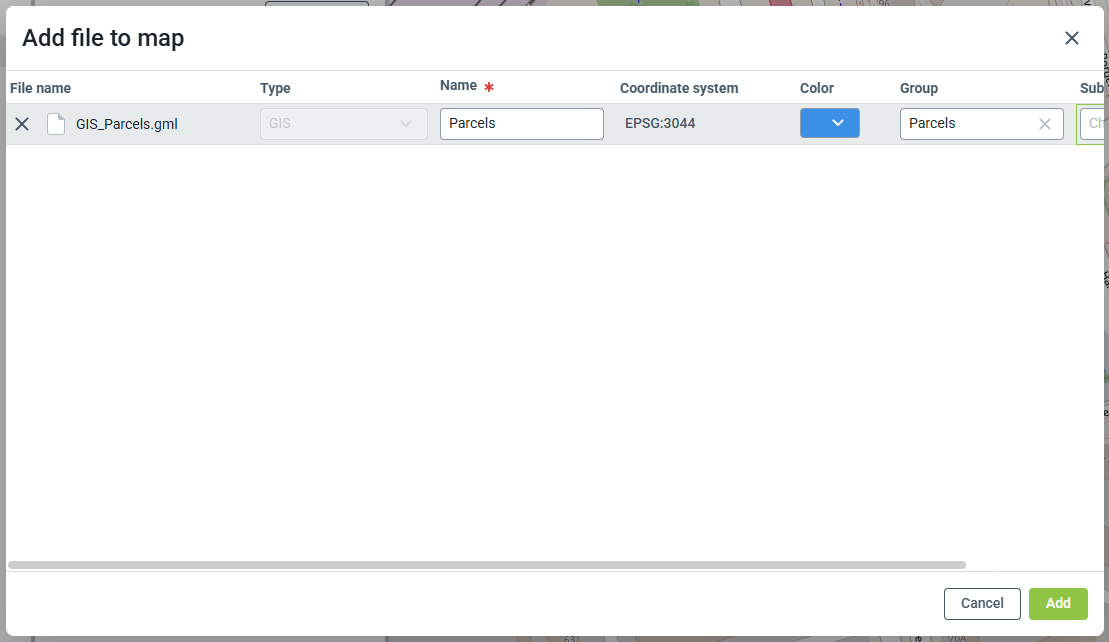

Kun lisäät GIS-dataa, sinun on täytettävä tiedostoa koskevat tiedot.
Nimi: Nimi, joka näytetään Sijainneissa.
Koordinaatisto: Jos tiedosto sisältää koordinaatiston, se näytetään täällä. Jos koordinaatistoa ei näytetä, tiedosto käyttää projektin oletuskoordinaatistoa.
Huomautus
Älä muuta tätä arvoa; jos koordinaatisto on eri kuin projektissa käytetty, Dalux muuntaa koordinaatit, kun tiedosto ladataan.
Väri: Tämä asettaa GIS-datan oletusvärin.
Ryhmä: Käytetään GIS-datan luokitteluun kansioihin Sijainnit-moduulissa.
Alaryhmä: Käytetään GIS-datan luokitteluun alakansioihin Sijainnit-moduulissa.
Tiedostot on käsiteltävä, ennen kuin ne näytetään loppukäyttäjille Sijainneissa.

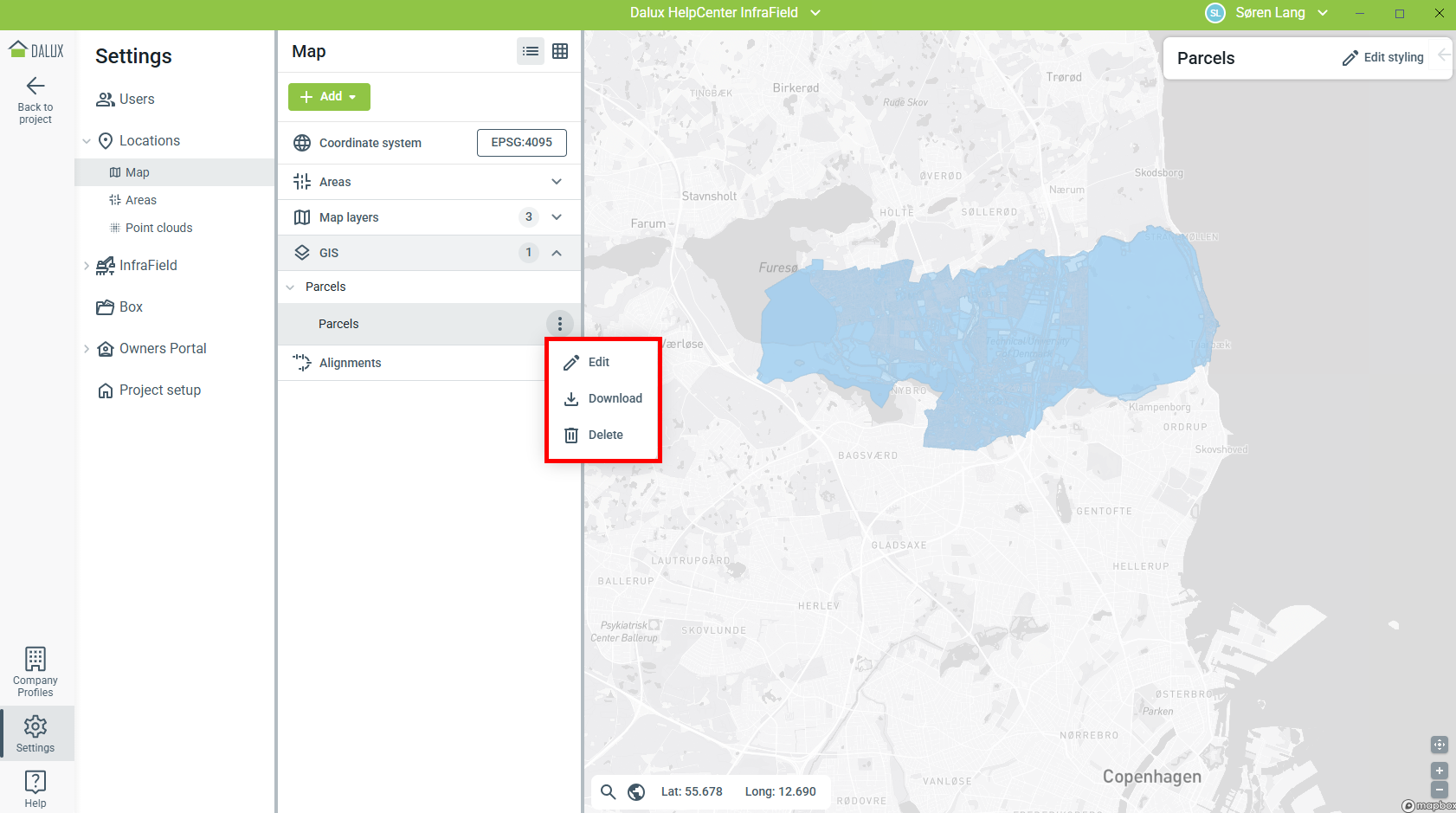

Klikkaa
Muokkaa
Lataa tai
Poista tiedosto.
Tiedoston poistaminen ilman sen lataamista Boxiin poistaa sen pysyvästi projektista, eikä sitä voi palauttaa. Varmista, että lataat tarvittavat tiedot ennen poistamisen jatkamista.
Luo GIS-tiedosto

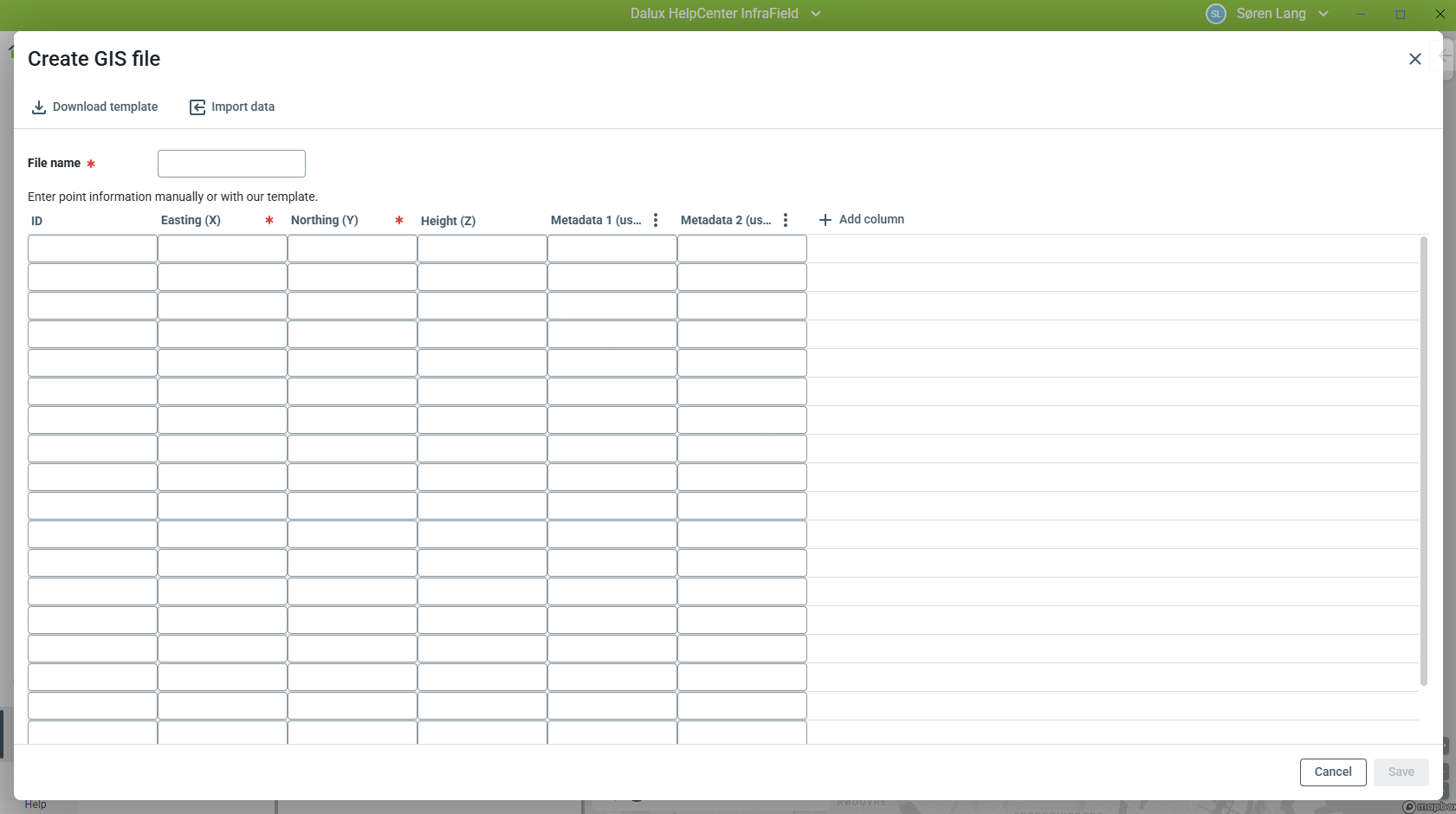

Tämän vaihtoehdon avulla voit luoda GIS-dataa teksti- tai CSV-tiedostosta.
Voit joko syöttää tiedot suoraan ikkunaan tai ladata mallipohjan laitteellesi, täyttää sen tiedoilla ja tuoda tiedot Daluxiin.
Tämän avulla voit luoda pisteaineistoa suoraan Daluxissa, ja sitä käsitellään kuten kaikkia muita GIS-tiedostoja.
Tällä hetkellä tuetaan vain pisteitä.
Oletuksena käytössä
GIS- tai LandXML-tiedosto voidaan asettaa oletuksena näkyväksi kaikille käyttäjille.
Valitse tähti tiedoston nimen vierestä ottaaksesi tämän käyttöön, ja tiedot näytetään automaattisesti, kun käyttäjät avaavat karttanäkymän.
GIS-muotoilu

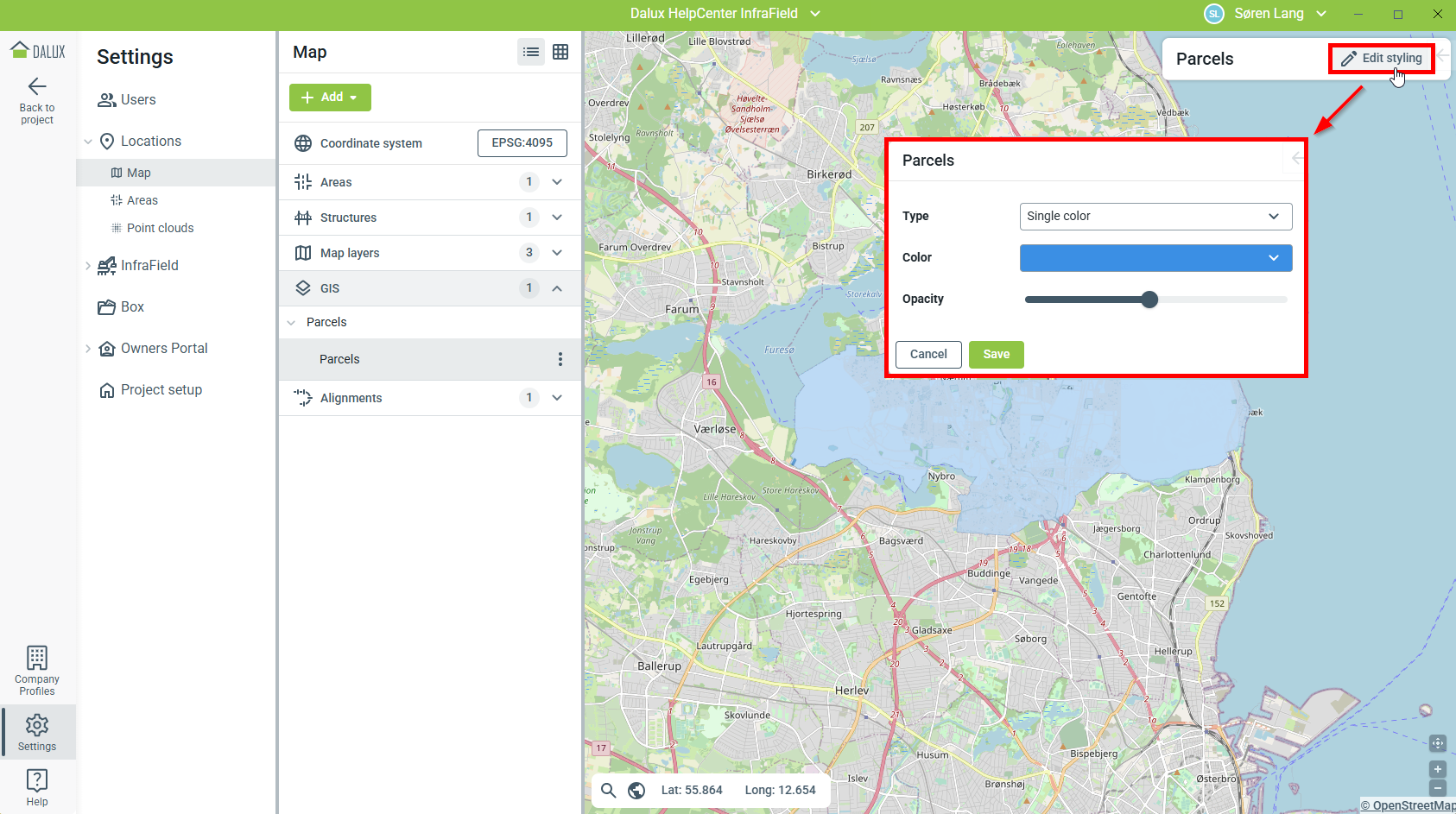

Kun GIS-tiedosto on lisätty, voit säätää sen tyylitystä ja ulkoasua loppukäyttäjiä varten.

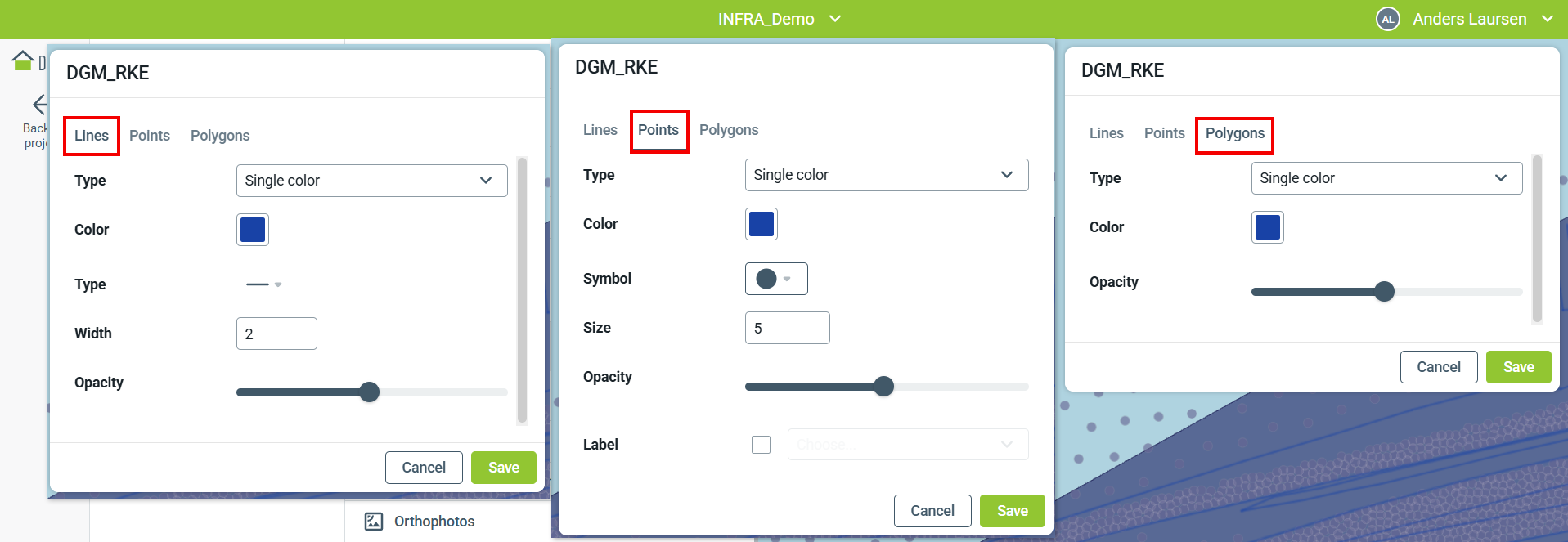

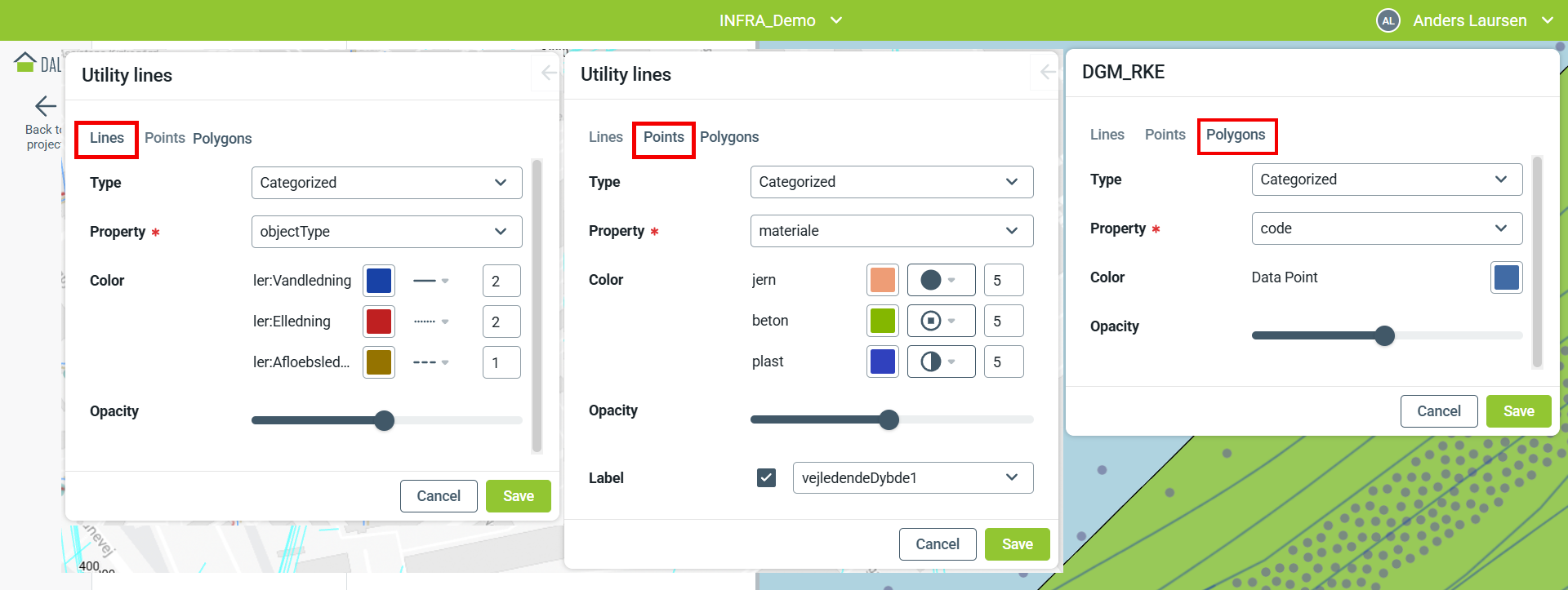

Kun muotoilet GIS-elementtejä, voit valita viivoista, pisteistä tai monikulmioista riippuen GIS-tiedostossa olevista geometriatyypeistä.
Huomaa, että kaikki tyylimuutokset vaikuttavat vain tällä hetkellä valittuun tiedostoon.
Viivoja voidaan tyylittää värillä, viivatyypillä ja leveydellä, jotka voivat vaihdella valitun tyypin mukaan (katso alla). Läpinäkyvyyttä sovelletaan tasaisesti kaikkiin viivoihin tyypistä riippumatta.
Pisteitä voidaan tyylittää värillä, symbolilla ja koolla, jotka myös voivat vaihdella tyypin mukaan.
Läpinäkyvyys sovelletaan johdonmukaisesti kaikkiin pisteisiin tyypistä riippumatta.
Tunnisteet voidaan haluttaessa näyttää valitun ominaisuuden perusteella.
Monikulmioita voidaan tyylittää värillä, joka voi vaihdella tyypin mukaan.
Läpinäkyvyyttä sovelletaan tasaisesti kaikkiin monikulmioihin tyypistä riippumatta.
Tyyppi
Voit valita yhden kolmesta tyypistä: yksivärinen, luokiteltu tai asteittainen, jotka määrittävät, miten tiedot näytetään käyttäjille.
Läpinäkyvyys ja tunnisteet eivät muutu tämän valinnan vaikutuksesta, vaan niitä sovelletaan johdonmukaisesti.
Yksittäinen väri:
Kaikilla elementeillä on sama ulkoasu.
Luokiteltu
Elementtien ulkoasu perustuu ominaisuuden arvoon GIS-tiedostosta. Jokaisella ominaisuudella voi olla oma väri, tyyppi/symboli ja paksuus/koko.
Luokiteltu

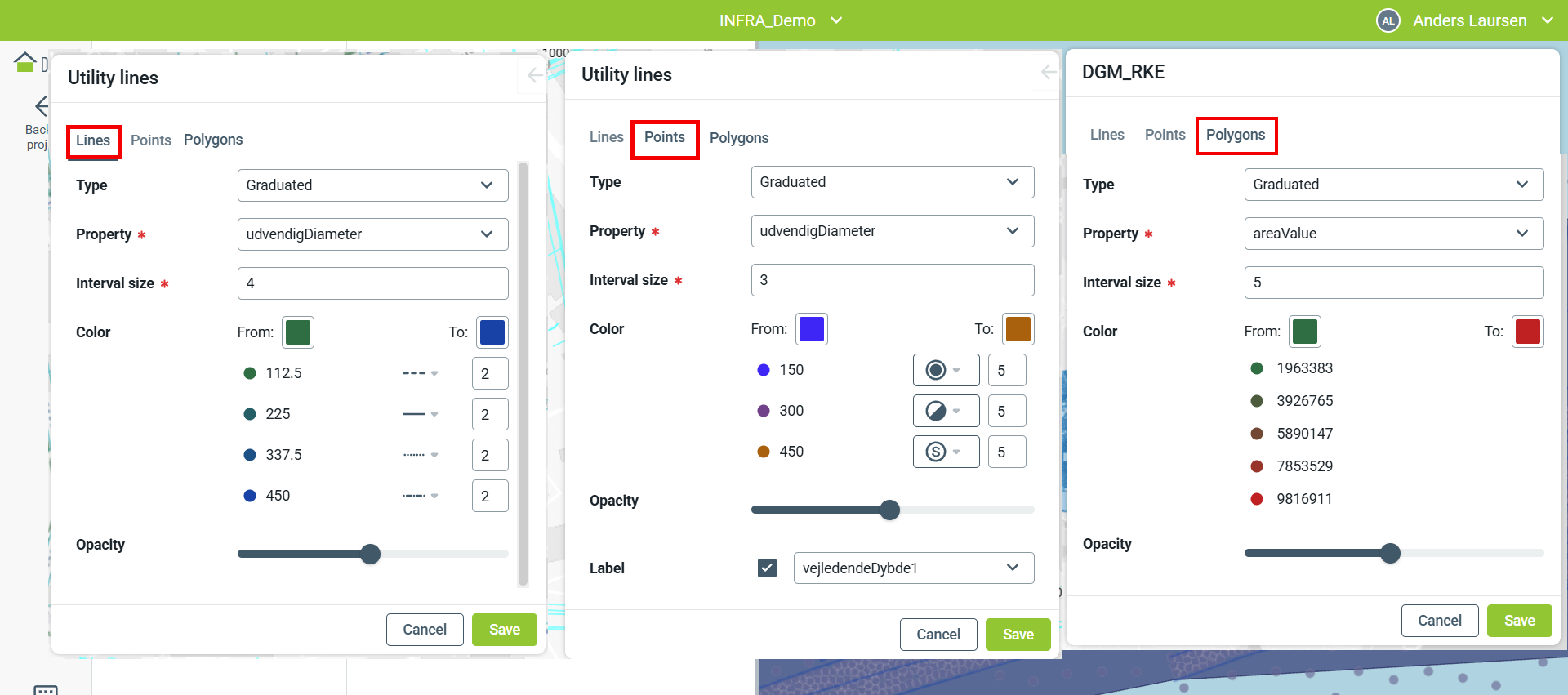

Elementtien ulkoasu perustuu GIS-tiedoston ominaisuuden arvoon mukautetulla välillä.
'Välin koko' määrittää kategorioiden lukumäärän ja arvojen vaihteluvälin.
'From'-väri sovelletaan pienimpään arvoon ja 'To'-väri suurimpaan.
Väliin jäävien luokkien värit muodostavat liukuvärin, ja jokaisella luokalla on oma tyyppi/symboli ja paksuus/koko.
Lisätietoja
Jos haluat oppia lisää InfraFieldin kartan käytöstä, lue nämä artikkelit:
