Kuinka määrittää Tasot ja Rakenteet

Tässä artikkelissa opit, miten alueet ja rakenteet määritetään InfraFieldissä.

Suurten infrastruktuuriprojektien tyypillinen rakenne koostuu lineaarisista käytävistä, kuten teistä tai ratalinjauksista, sekä käytävän varrella sijaitsevista kiinteistä rakenteista, kuten asemista, teknisistä rakennuksista, silloista tai huoltokuiluista.

Vaikka nämä elementit saattavat sisältää samanlaisia tietotyyppejä (mallit, maasto ja piirustukset), ne on jäsennelty ja niissä navigoidaan eri tavalla Dalux InfraFieldissä.

Lineaariset elementit tulisi määrittää Alueet-kohteiksi, kun taas rakennuksen kaltaiset tai kiinteät rakenteelliset elementit tulisi määrittää Rakenteet-kohteiksi. Tämä artikkeli selittää erot ja miten ne määritetään oikein.

Alueet

Alueita käytetään lineaaristen infrastruktuuriprojektien järjestämiseen. Alue edustaa jatkuvaa maantieteellistä aluetta, kuten tietä tai ratalinjausta (Leikkaukset).

Alueet:

• Ei sisällä tasoja
• Voivat ulottua jopa 50 km
• Tukevat maastomalleja, Design-malleja ja kartoitetuja piirustuksia
• Voidaan jakaa Leikkauksilla

Alueet näytetään karttanäkymässä, kun vähintään yksi koordinaatit sisältävä BIM-tiedosto on ladattu.

Voit lukea lisää tuetuista tiedostomuodoista tässä artikkelissa: Tuetut tiedostomuodot InfraFieldissä.

Luo uusi Alue

Uuden alueen luomiseksi siirry kohtaan:

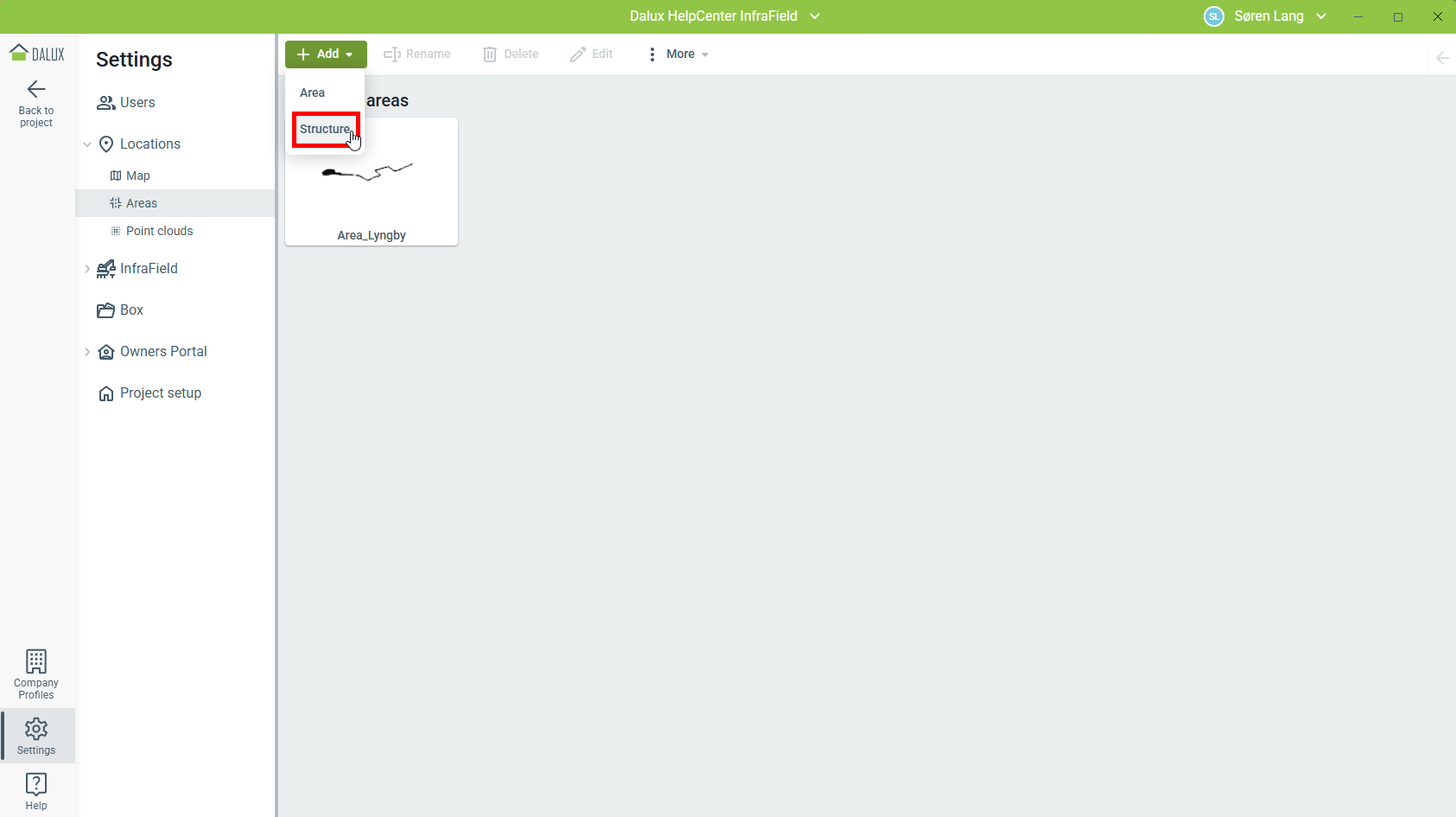

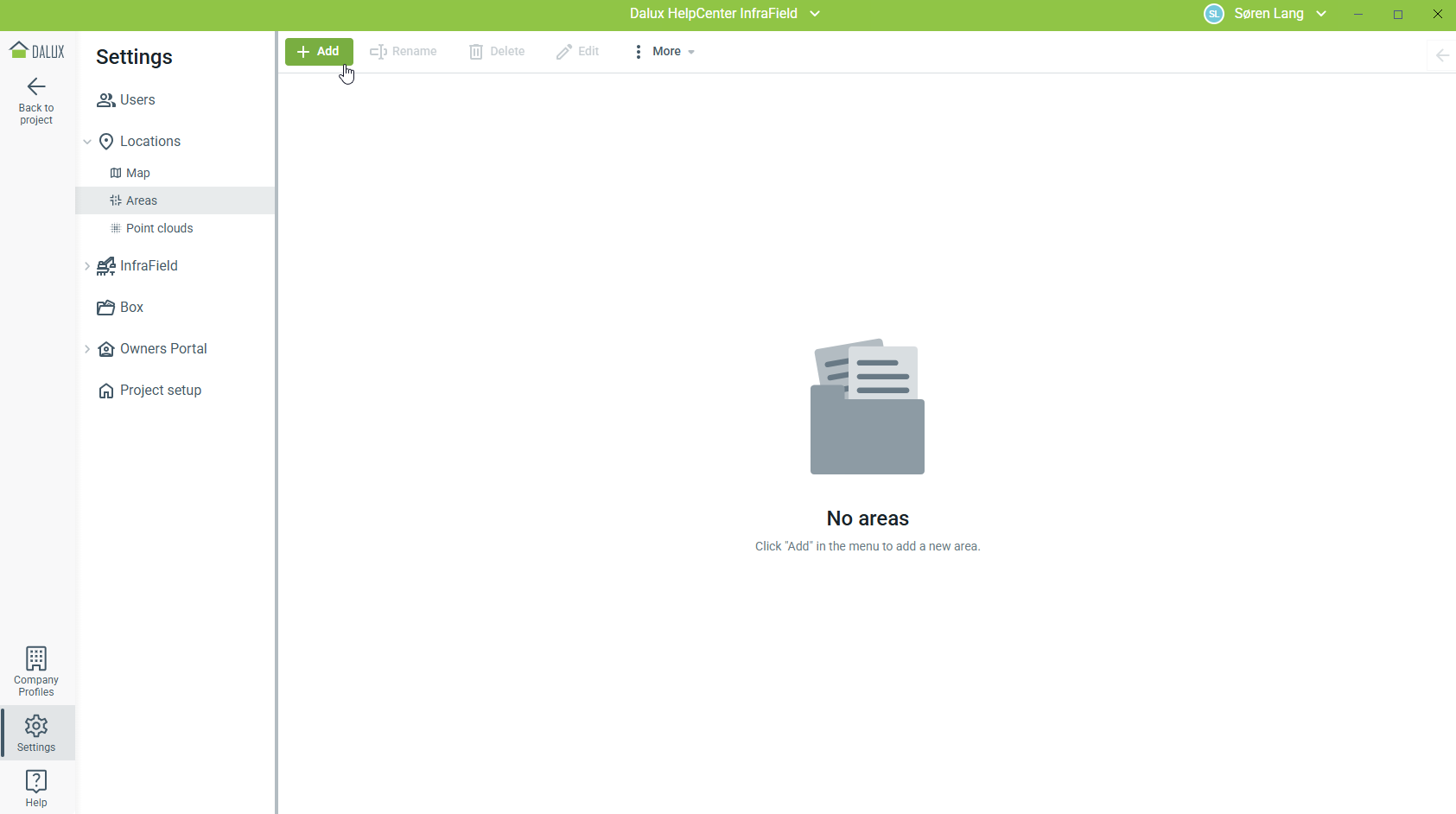

Asetukset Sijainnit Alueet Lisää 'Rakenne'

Tämän jälkeen voit ladata malleja ja piirustuksia tähän Alueeseen tietokoneeltasi tai Dalux Boxista.

Mallitiedostojen lataaminen

Alueen mallitiedostot sijoitetaan automaattisesti malliin upotettujen koordinaattien ja projektissa määritellyn koordinaattijärjestelmän mukaan. Voit lukea lisää koordinaattijärjestelmistä tässä artikkelissa: Kuinka määrittää koordinaattijärjestelmät.

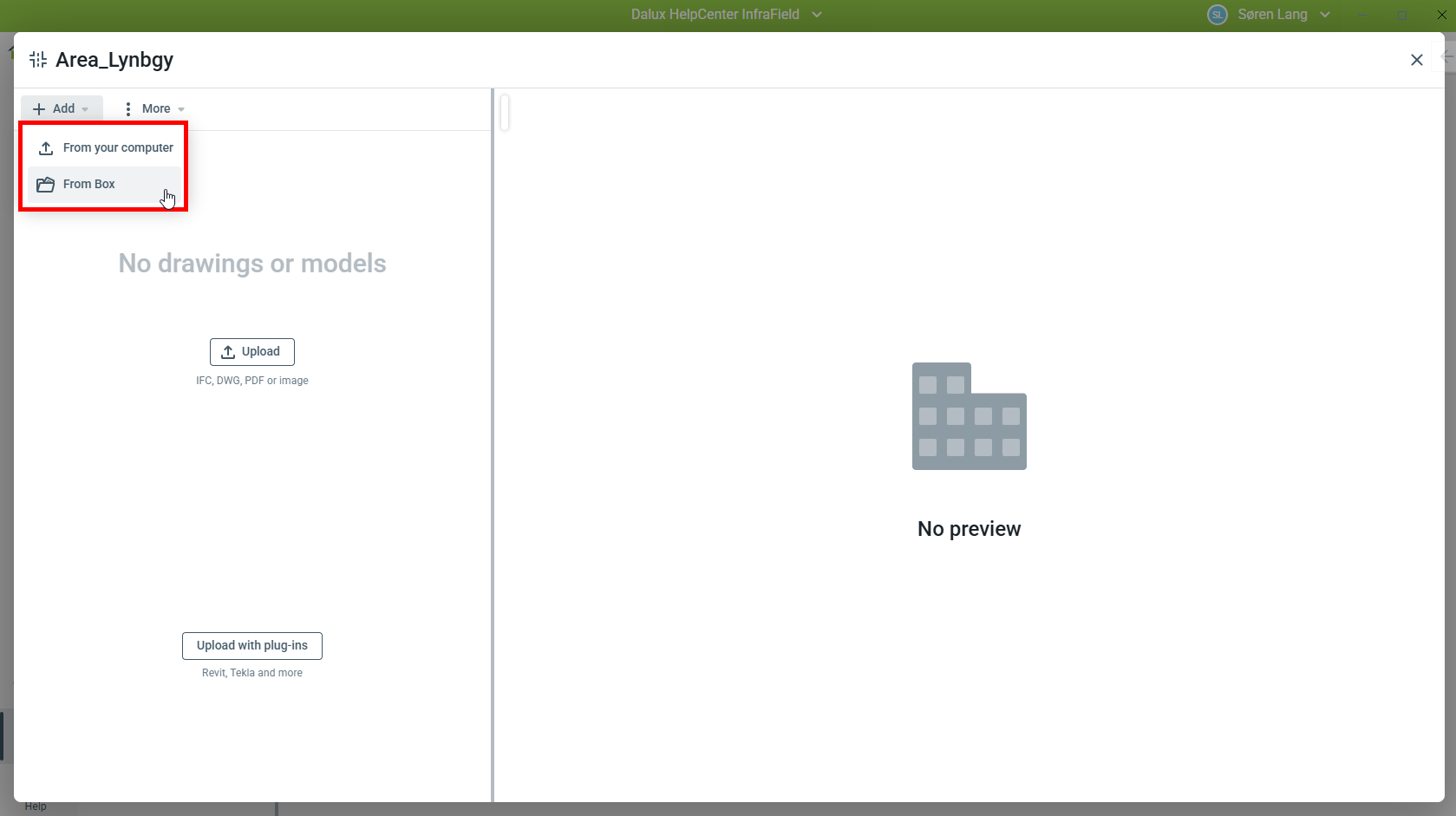

Alueen mallitiedostojen lataamiseksi avaa Alue ja valitse LisääLataa tietokoneelta tai Boxista.

Valitse mallitiedostosi ja täytä niihin liittyvät metatiedot, jos lataat uusia tiedostoja tietokoneeltasi.

Latauksen yhteydessä valitse tiedostotyyppi:

• '3D-malli' design-malleille
• 'Maasto' maastomalleille

Maastomallien lataaminen

Maastomallit ladataan samalla tavalla kuin Design-mallit, mutta ne on luokiteltava 'Maasto'.

Maastomalleja ei näytetä karttanäkymässä, ja ne voidaan kytkeä päälle tai pois 3D-näkymässä.

Piirustusten lataaminen ja kartoitus

Piirustukset ladataan samalla tavalla kuin mallit. Niiden sijoittelu riippuu siitä, onko tiedostoon upotettu koordinaattitietoja.

Suunnittelualat auttavat jäsentämään suunnitelmiasi paremmin, jotta tiimit löytävät asiaankuuluvat piirustukset välittömästi.

• Koordinaatteja sisältävät piirustukset (esim. tietyt DWG-tiedostot) sijoitetaan automaattisesti, eikä niiden sijaintia voi muuttaa manuaalisesti.
• Koordinaatteja sisältämättömät piirustukset on kartoitettava manuaalisesti malliin.

Pohjapiirustukset voidaan kartoittaa ylhäältäpäin-näkymään.

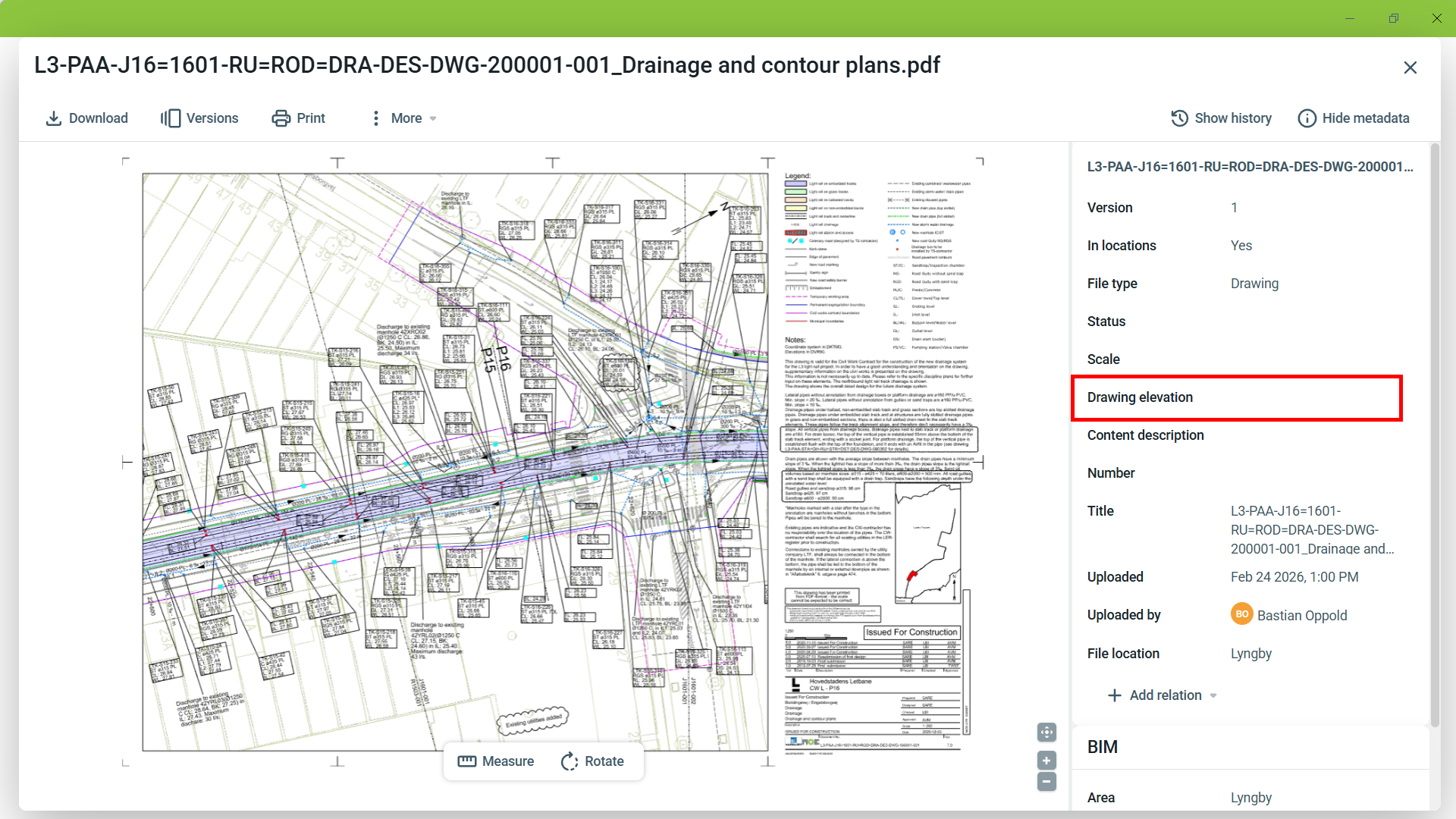

Piirustuksen metadatassa voit määrittää sen korkeuden. Voit joko

• Jätä piirustuksen korkeus tyhjäksi: piirustuskorkeus säädetään dynaamisesti 2D/3D-jaetussa näkymässä sijaintisi perusteella.
• Määritä kiinteä piirustuksen korkeus: piirustuskorkeus on staattinen.

Huomaa, että kun olet kerran lisännyt korkeuden, käyttäytyminen ei koskaan palaa dynaamiseen näyttöön, vaikka poistaisit korkeuden tästä piirustuksesta.

Leikkauspiirustusten kartoitus

Lineaarisissa infrastruktuuriprojekteissa leikkauspiirustukset ovat poikkileikkauksia, jotka on otettu käytävän linjauksen varrelta. Toisin kuin rakennuksissa (tai rakenteissa), joissa piirustukset kartoitetaan ennalta määritetyille tasoille, alueiden leikkauspiirustukset kartoitetaan sijaintiin tasausta pitkin.

Kun tasaus on käytettävissä projektissa, sitä tulisi käyttää viitteenä leikkauspiirustusten kartoittamisessa. Valittu tasaus näytetään ylhäältäpäin-näkymässä, jolloin voit määrittää:

• Ketjutus (sijainti) tasauksen pitkin
• Leikkauksen suunta
• Poikkileikkauksen tarkka sijainti

Tämä varmistaa, että piirustus vastaa tarkasti käytävän geometriaa ja että siihen voidaan navigoida johdonmukaisesti suhteessa tasaukseen.

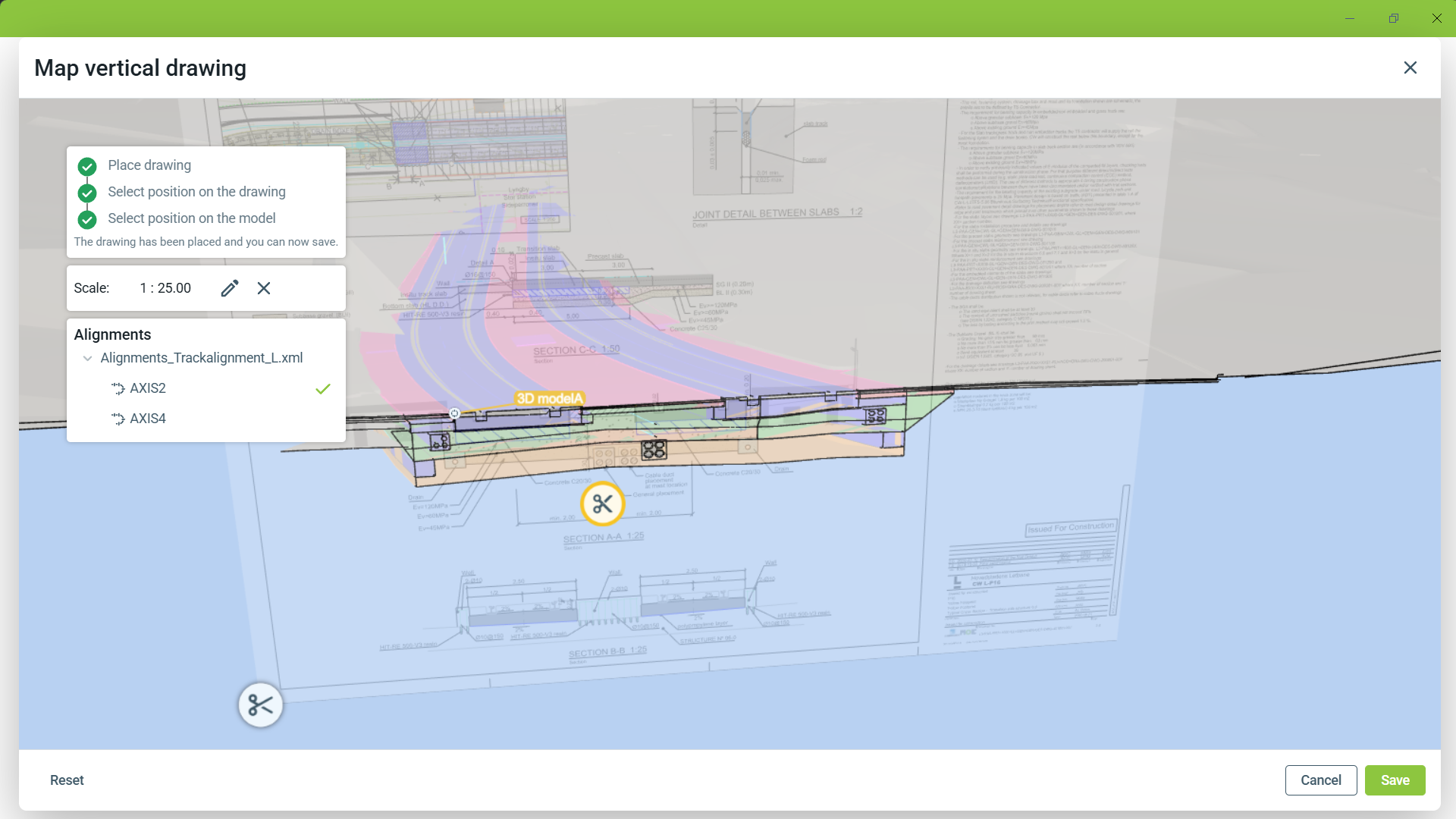

Vie osoitin piirustuksen päälle ja klikkaa Kartoita pystysuorassa.

Jos tasausta ei ole saatavilla, klikkaa '3D' ja seuraa tämän artikkelin ohjeita: Kartoita piirustukset pystysuorassa.

Huomaa, että tämä lähestymistapa on huomattavasti työläämpi. Jos sinulla on tasaustiedostoja saatavilla, suosittelemme lataamaan ne ensin ja kartoittamaan leikkauspiirustukset sen jälkeen.

Käytäväpohjaisissa projekteissa suosittelemme vahvasti tasausten lataamista ennen leikkauspiirustusten kartoittamista.

Alueen lopullinen asetelma

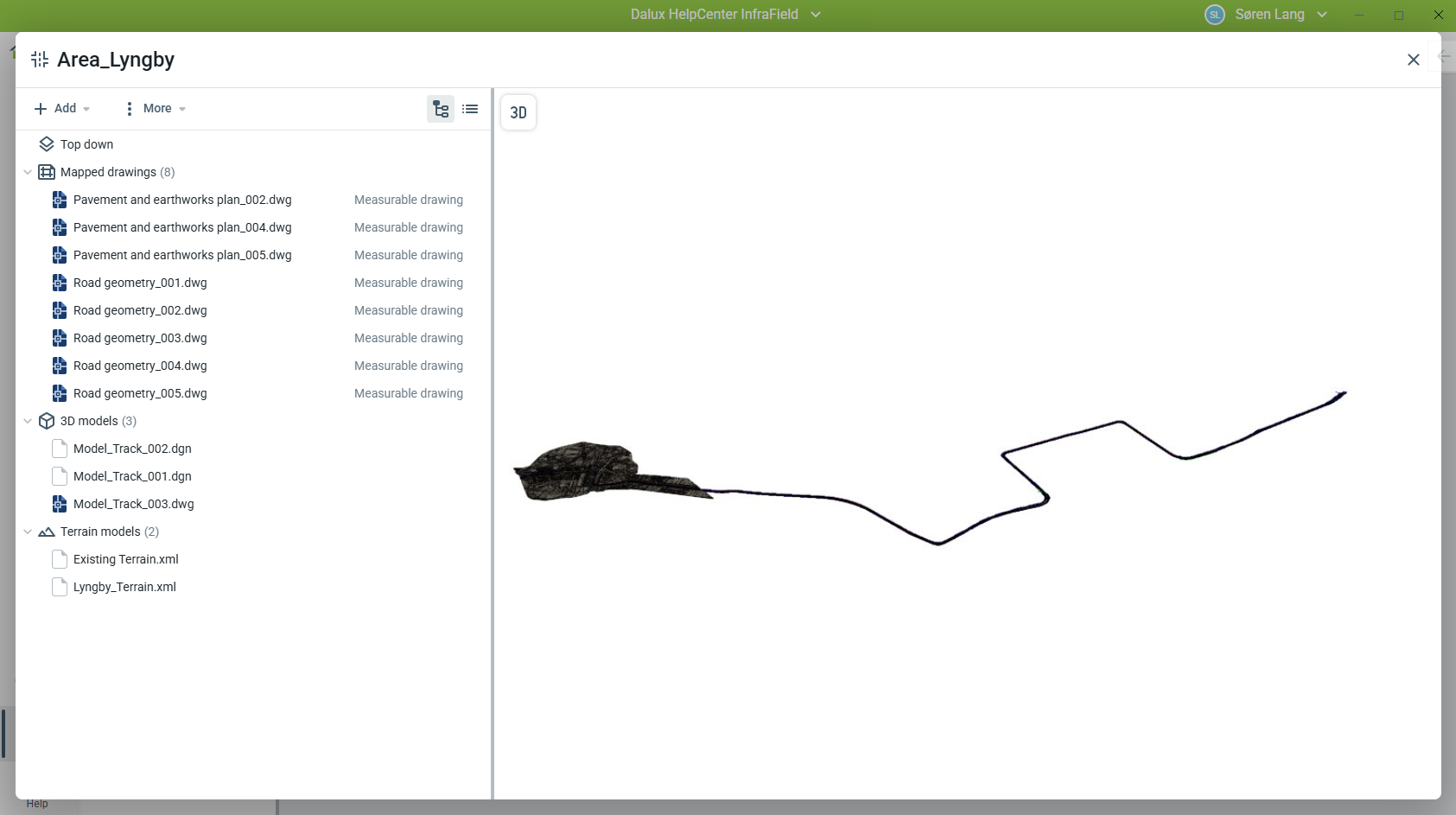

Kun tiedostot on ladattu ja käsitelty, ne järjestetään tyypin ja suunnittelualan mukaan. Yhdistettyjen mallien 3D-esikatselu on saatavilla.

Alueella on oltava vähintään yksi koordinaatteja sisältävä BIM-malli, jotta se näytetään karttanäkymässä. Alueet, jotka sisältävät vain PDF-tiedostoja tai kuvia, eivät voi sijoittua maantieteellisesti.

Objektien välinen enimmäisetäisyys on 50 km per Alue.

Lisää vaihtoehtoja

Lisää -valikossa voit avata Aluelokin tai nähdä mallin esikatselun.

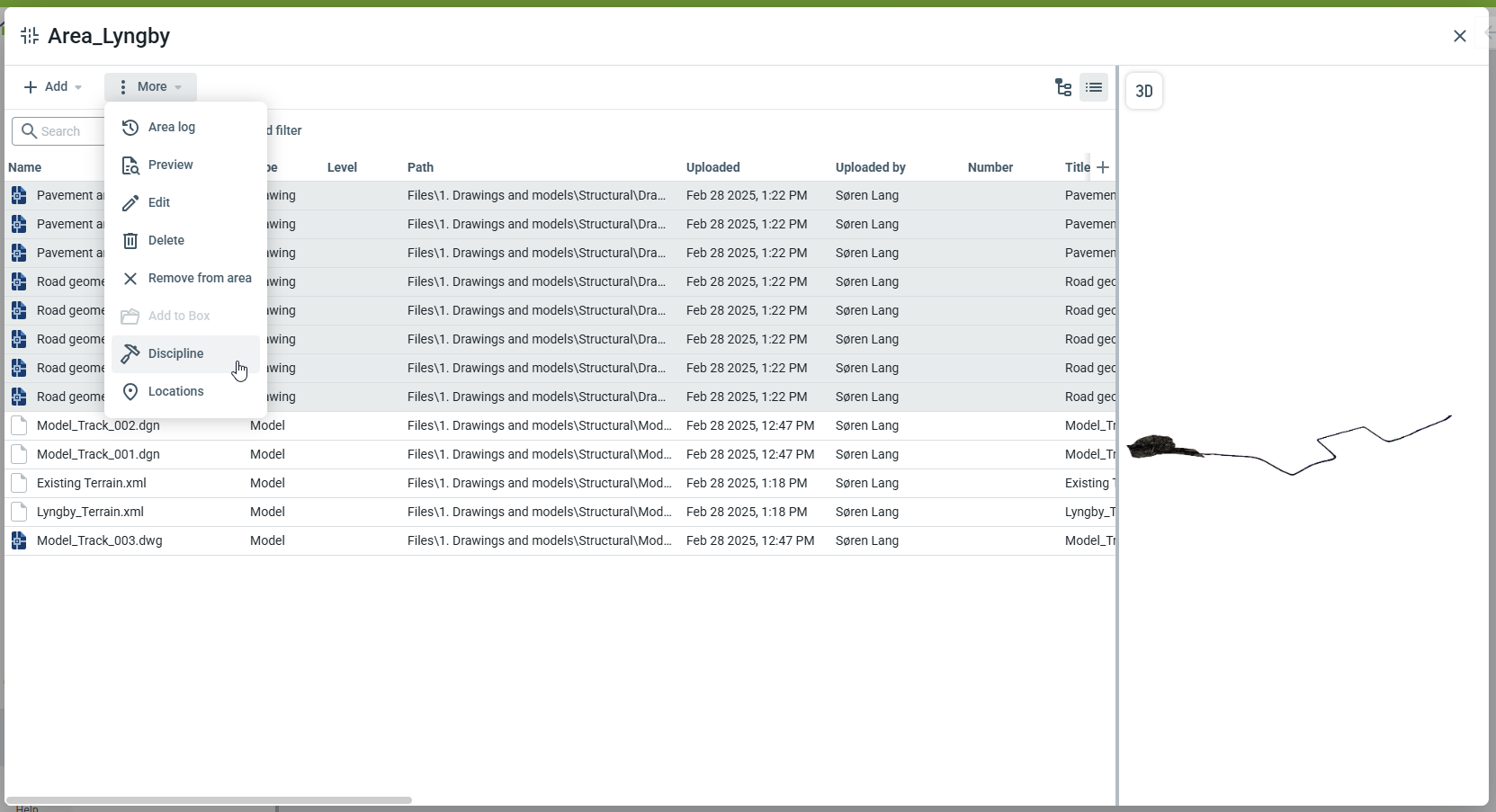

Jokaiselle piirustukselle voit klikata -kuvaketta saadaksesi seuraavat vaihtoehdot:

• Muokkaa: Avaa tiedosto muokataksesi metadataa, kansiota tai ladataksesi uuden version
• Poista: Poista tämä tiedosto Sijainneista ja Boxista.
• Lisää Boxiin: Jos tämä tiedosto ladattiin tietokoneelta, voit lisätä tämän tiedoston Dalux Boxin kansioon.
• Poista alueelta: Jos tämä tiedosto on myös ladattu Boxiin, voit poistaa sen alueelta ilman että poistat sen kokonaan.
• Suunnitteluala: Aseta suunnitteluala/alaryhmä.
• Sijainnit: Tämän avulla voit päättää, tuleeko piirustuksen olla näkyvä Sijainneissa vai ei.

3D-malleina ladatuille malltiedostoille voit Muuttaa maastomalliksi. Maastomalleina ladatuille malltiedostoille voit Muuttaa 3D-malliksi.

Oletusnäkymä on kansionäkymä, mutta voit vaihtaa sitä napsauttamalla -kuvaketta oikeassa yläkulmassa. Tämä näyttää tiedostot oletusluettelonäkymässä, jossa voit hakea ja suodattaa sisältöä. Voit valita useita tiedostoja muokataksesi tai poistaaksesi niitä samanaikaisesti.

Rakenteet

Rakenteet on tarkoitettu pystysuorille tai rakennuksen kaltaisille elementeille, jotka sijoittuvat lineaaristen infrastruktuuriprojektien yhteyteen tai sisään, kuten asemat tai tekniset Rakennukset.

Toisin kuin alueet, rakenteet:

• Sisältävät tasot
• Rajoittuvat enintään 2 km pituuteen
• Piirustukset on kartoitettu yksittäisille tasoille

Rakenteet sijoitetaan BIM-tiedostojensa koordinaattien mukaisesti, eikä niitä voi sijoittaa manuaalisesti.

Karttanäkymässä näkyy vain automaattisesti luotu mallin jalanjäljen yläkuva. Rakenteeseen liitettyjä piirustuksia ei näytetä suoraan kartalla.

Aktivoi Rakenteet

Rakenteet on aktivoitava ennen käyttöä. Rakenteiden aktivoimiseksi siirry:

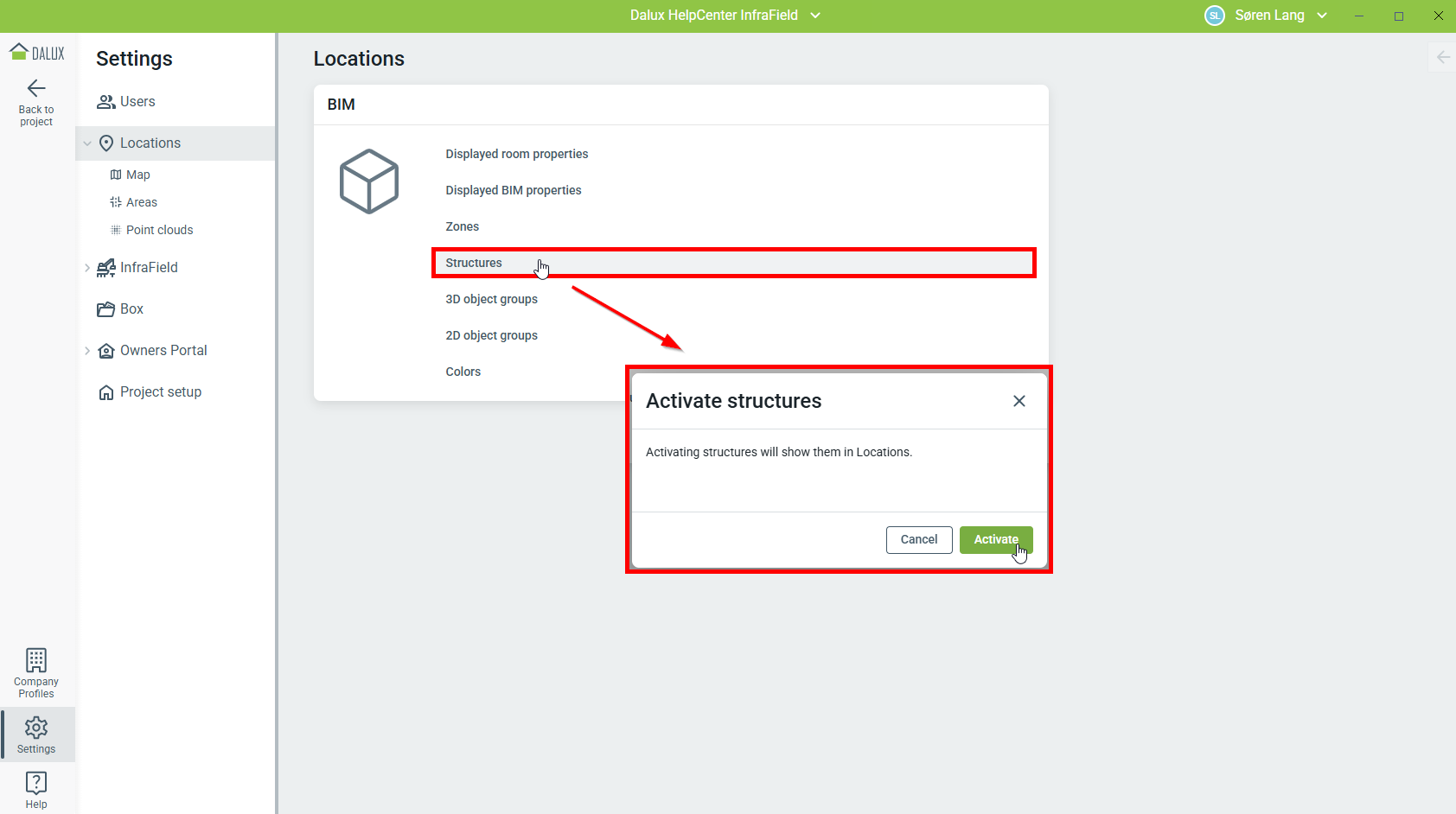

Asetukset Sijainnit 'Rakenteet''Aktivoi'

Luo uusi Rakenne

Uuden Rakenteen luomiseksi siirry:

Asetukset Sijainnit Tasot Lisää 'Rakenne'

Mallit ja piirustukset ladataan samalla tavalla kuin Rakennuksissa. Koska ne käyttäytyvät samalla tavalla, tasot voidaan luoda ja piirustukset voidaan kartoittaa tietyille tasoille. Lue tästä lisää tässä artikkelissa: IFC-mallitiedostojen ja 2D-piirustusten lataaminen.
