Tässä artikkelissa selitämme, miten ennalta määritettyjä tai mukautettuja koordinaattijärjestelmiä määritetään InfraFieldissä.
Koordinaattijärjestelmät ovat välttämättömiä siviilihankkeissa, koska ne varmistavat, että Design-, mittaus-, rakentamis- ja GIS-tiedot pysyvät tarkasti kohdistettuina koko elinkaaren ajan.
Kun koordinaattiviitteet ovat epäyhtenäisiä, virheet kasaantuvat vaiheiden myötä, mikä johtaa väärin kohdistettuihin malleihin, siirtyneisiin pintoihin, virheellisiin korkeuksiin ja kalliisiin rakennusvirheisiin.
Jaettu koordinaattijärjestelmä varmistaa tarkan paikannuksen kentällä, luotettavat mallien päällekkäisyydet CAD/BIM:n ja GIS:n välillä sekä mittausdatan, dronelähteiden, LiDARin ja suunnittelumallien sujuvan integroinnin.
Käyttäjäoikeudet
Koordinaattijärjestelmän määrittämiseen tarvitset Projekti-ylläpitäjän roolin tai sinun on kuuluttava mukautettuun käyttäjäryhmään, jolla on käyttöoikeudet alueiden, rakennusten ja sijaintien katseluun ja muokkaamiseen.
Kuinka asettaa koordinaattijärjestelmä
Koordinaattijärjestelmä määrittää projektin sijainnin todellisessa maailmassa ja kohdistaa kaikki alueet ja rakenteet karttanäkymään. Kun olet asettanut koordinaattijärjestelmän, se koskee kaikkia projektin alueita ja rakenteita, eikä sinun tarvitse sijoittaa niitä manuaalisesti kartalle.
VAROITUS
Varmista, että valitset alusta alkaen oikean koordinaattijärjestelmän, jotta vältät myöhemmin vaikutukset alueisiisi ja rakenteisiisi.

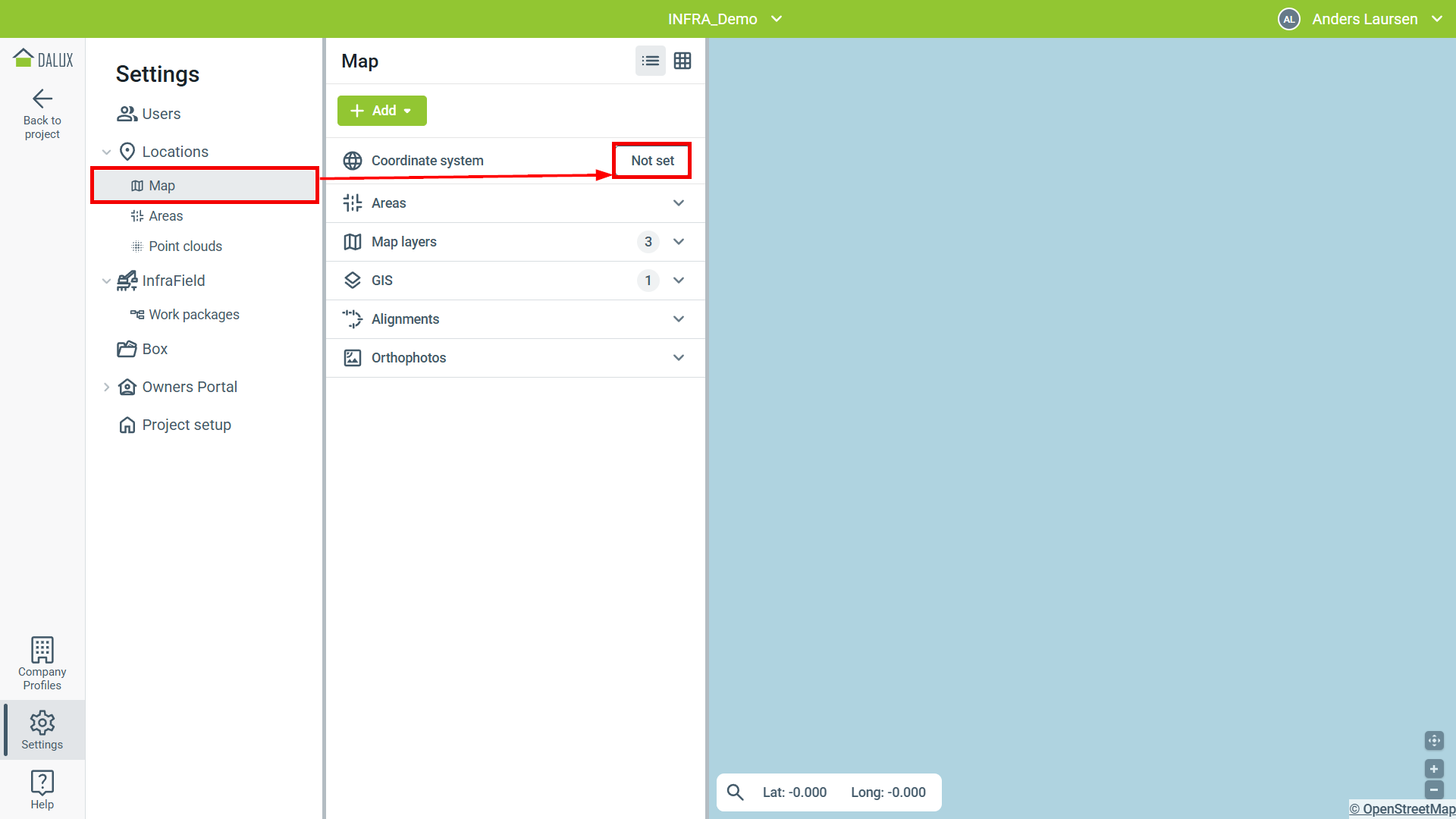

Aseta projekti oikeaan koordinaattijärjestelmään siirtymällä kohtaan
Asetukset
Sijainnit
Kartta
In Koordinointijärjestelmä click on 'Ei määritetty'.

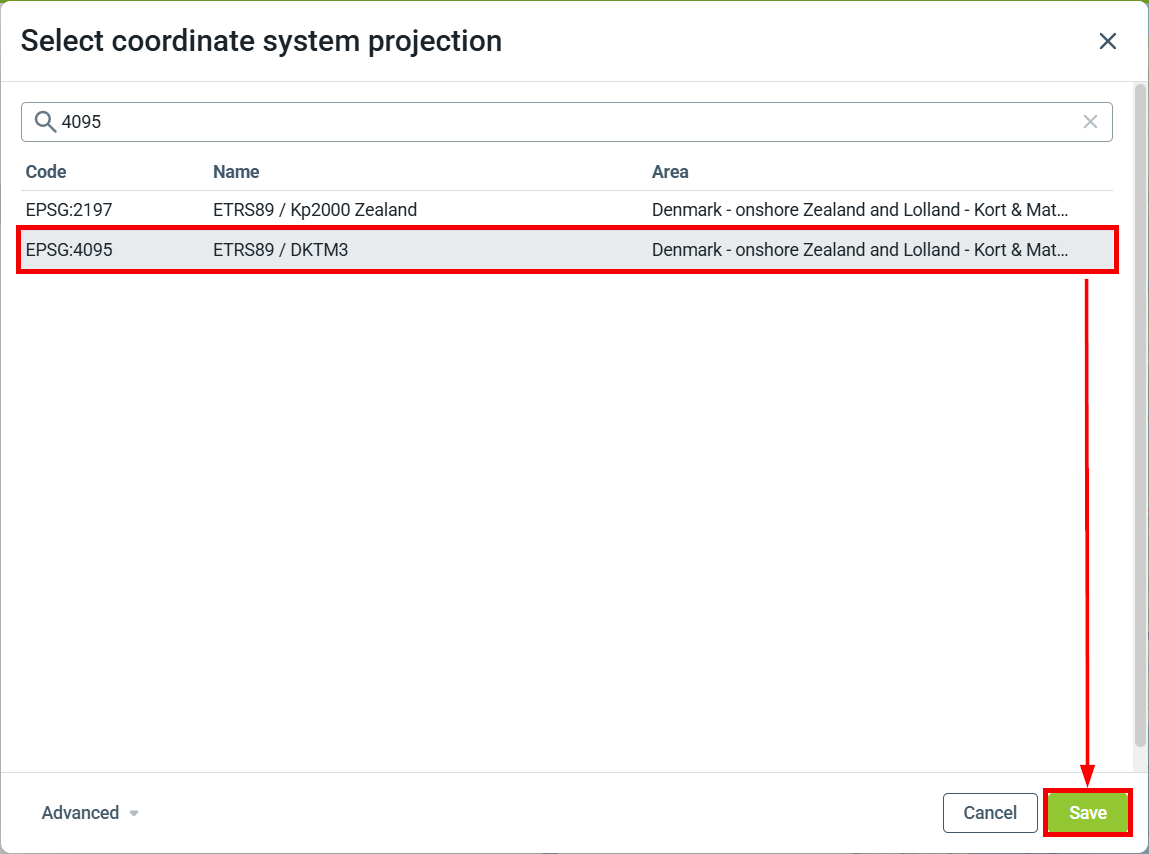

Voit hakea oikean koordinaattijärjestelmän koodin, nimen tai alueen perusteella. Kun olet löytänyt oikean järjestelmän, valitse se listasta ja napsauta 'OK'.
Jos sinun ei tarvitse mukauttaa mitään, koordinaattijärjestelmäsi on nyt otettu käyttöön projektissa ja valmis käytettäväksi.
Edistyneet asetukset

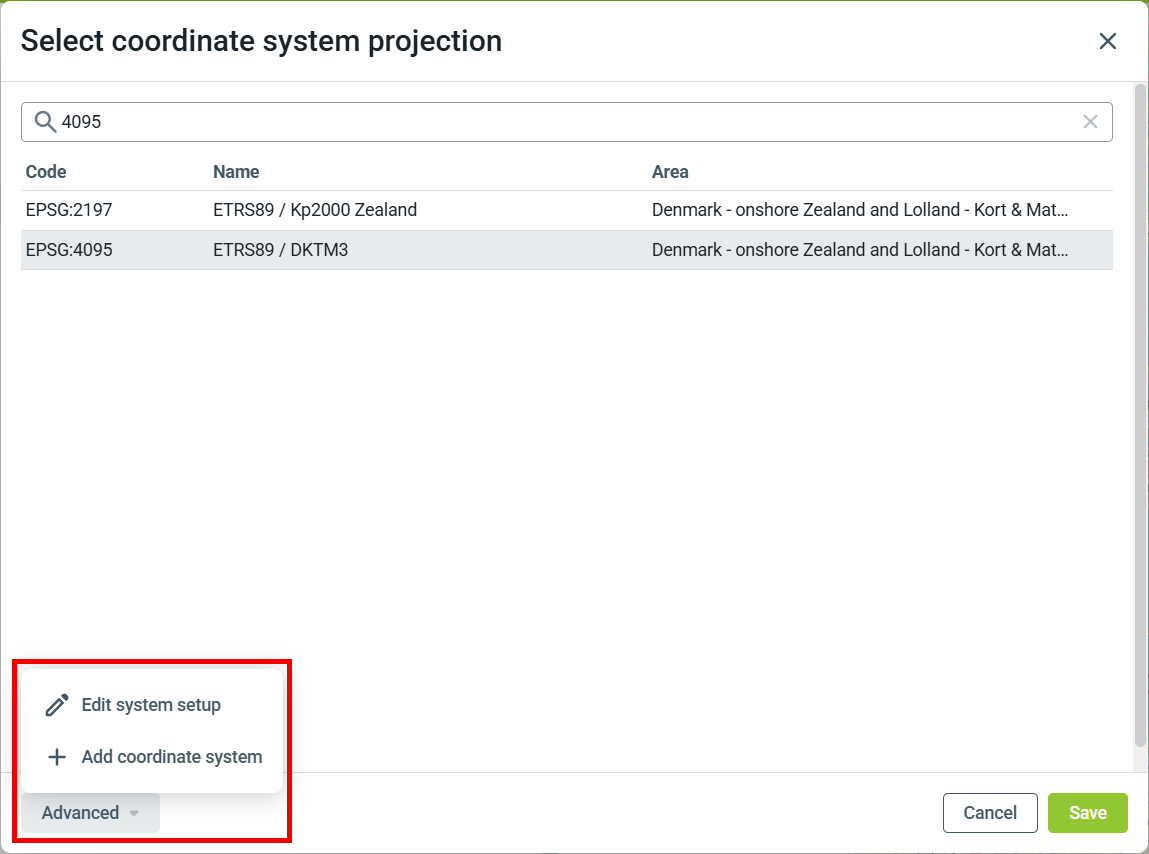

'Edistyneet'-valikon alta voit joko muokata nykyisen koordinaattijärjestelmän asetuksia tai lisätä oman mukautetun koordinaattijärjestelmän.

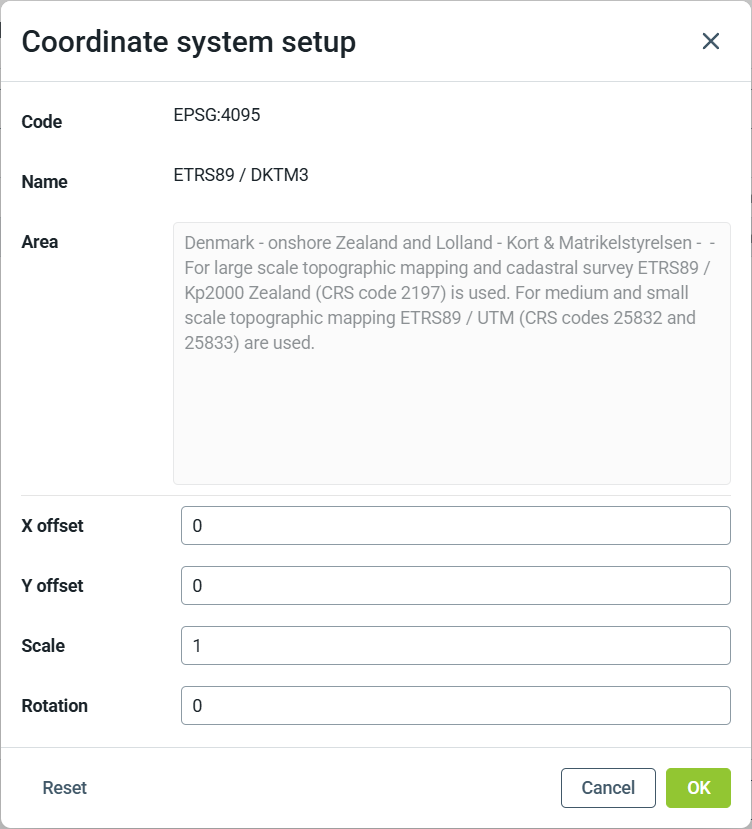

Kohdassa Muokkaa järjestelmän asetuksia voit säätää valitun järjestelmän projektiota vastaamaan projektiasi. Tämä tehdään säätämällä X- ja Y-siirtymää, mittakaavaa ja kiertoa.
Tee tarvittavat muutokset ja napsauta 'OK' tallentaaksesi.
Klikkaa 'Nollaa' palataksesi oletusprojektioon.
Lisää mukautettu koordinaattijärjestelmä
Jos et löydä käyttämääsi koordinaattijärjestelmää tai haluat lisätä oman mukautetun koordinaattijärjestelmän, voit lisätä sen listaan.
Tämä tehdään 'Edistyneet'-valikosta, ja klikkaamalla Lisää koordinaattijärjestelmä.

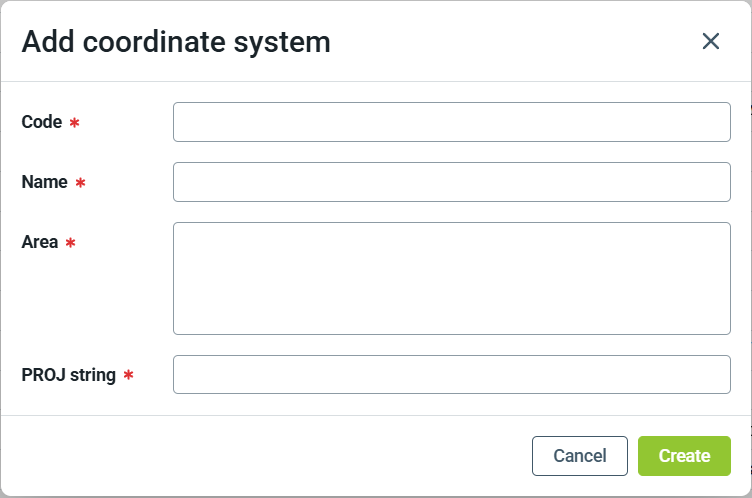

Syötä vaaditut tiedot: Koodi, Nimi ja Alue — ne näytetään listanäkymässä.
'PROJ string'-kentän tulisi sisältää mukautetun koordinaattijärjestelmäsi arvot.
Huomaa, että 'Koodi' ei voi olla muokattavissa myöhemmin, joten varmista, että syötät oikean arvon. Jos sinun täytyy muuttaa koodia, sinun on poistettava koordinaattijärjestelmä ja aloitettava alusta.
Kun koordinaattijärjestelmä on lisätty, se voidaan valita kuten mikä tahansa oletusvaihtoehto.
Muokkaa mukautettua koordinaattijärjestelmää

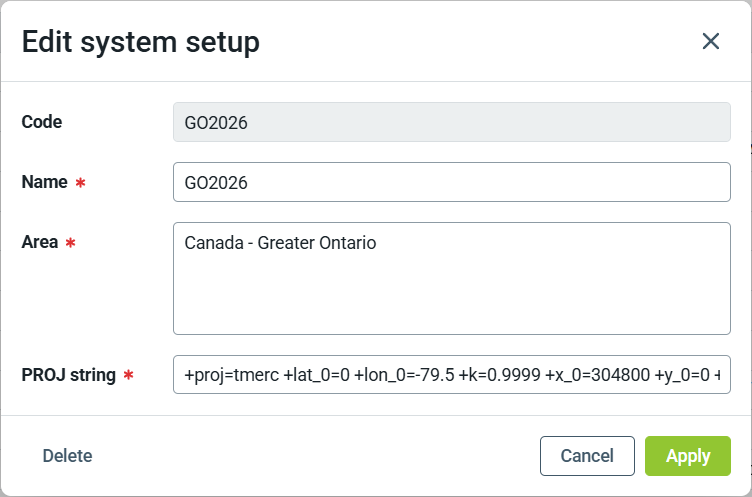

Kun mukautettu koordinaattijärjestelmä on valittu Muokkaa järjestelmän asetuksia, voit muokata nimeä, aluetta ja PROJ stringiä.
Poistaaksesi mukautetun koordinointijärjestelmän, napsauta vasemmasta alakulmasta 'Poista'. Sinua pyydetään vahvistamaan toimenpide ennen sen poistamista.
Poistetut järjestelmät eivät ole palautettavissa, mutta voit luoda tarvittaessa uuden samoilla tiedoilla.
Poisto astuu voimaan välittömästi kaikille käyttäjille, joten suunnittele sen mukaan, jos projekti on käynnissä.
Lisätietoja
Jos haluat oppia lisää GIS-datan määrittämisestä, lue tämä artikkeli: Kuinka määrittää GIS ja LandXML.
