Itselleluovutusten ja tarkastussuunnitelmien laajuuden suunnittelu antaa määritellä, kuinka usein ja missä sijainneissa tarkastus on suoritettava.
Tällä tavalla voit seurata työn edistymistä ja jäljellä olevien tarkastusten määrää projektissasi.
Lue lisää
Jos haluat oppia lisää itselleluovutusten tai tarkastussuunnitelmien perustamisesta, lue tämä artikkeli:
Jos haluat käyttää vyöhykkeitä, 3D-objektiryhmiä tai 2D-objektiryhmiä, suosittelemme vahvasti niiden perustamista ennen kunkin tarkastuskohdan laajuutta:
- Vyöhykkeet: Vyöhykkeet antavat mahdollisuuden jäsentää tarkastukset hallittaviin alueisiin. Jos haluat käyttää 3D- tai 2D-objektiryhmiä, vyöhykkeiden perustaminen on pakollista.
- 3D-objektiryhmät: Perusta 3D-objektiryhmiä suunnitellaksesi tarkastuksia useille 3D-elementeille.
- 2D-objektiryhmät: Käytä 2D-objektiryhmiä, jos haluat suorittaa tarkastuksia useille elementeille, mutta et omista 3D-mallia. 2D-objektiryhmiä voidaan myös käyttää tarkastusten suunnitteluun sijainneissa, jos ne eivät ole sidottuja erityisiin objekteihin.
Lue lisää
Lisätietoja vyöhykkeistä voit lukea tästä artikkelista: Vyöhykkeet ja vyöhyketyypit.
Lisätietoja 2D- ja 3D-objektiryhmistä saat tästä artikkelista: Kuinka luoda 2D / 3D -objektiryhmiä.
Itselleluovutusten ja tarkastussuunnitelmien laajuuden määrittäminen

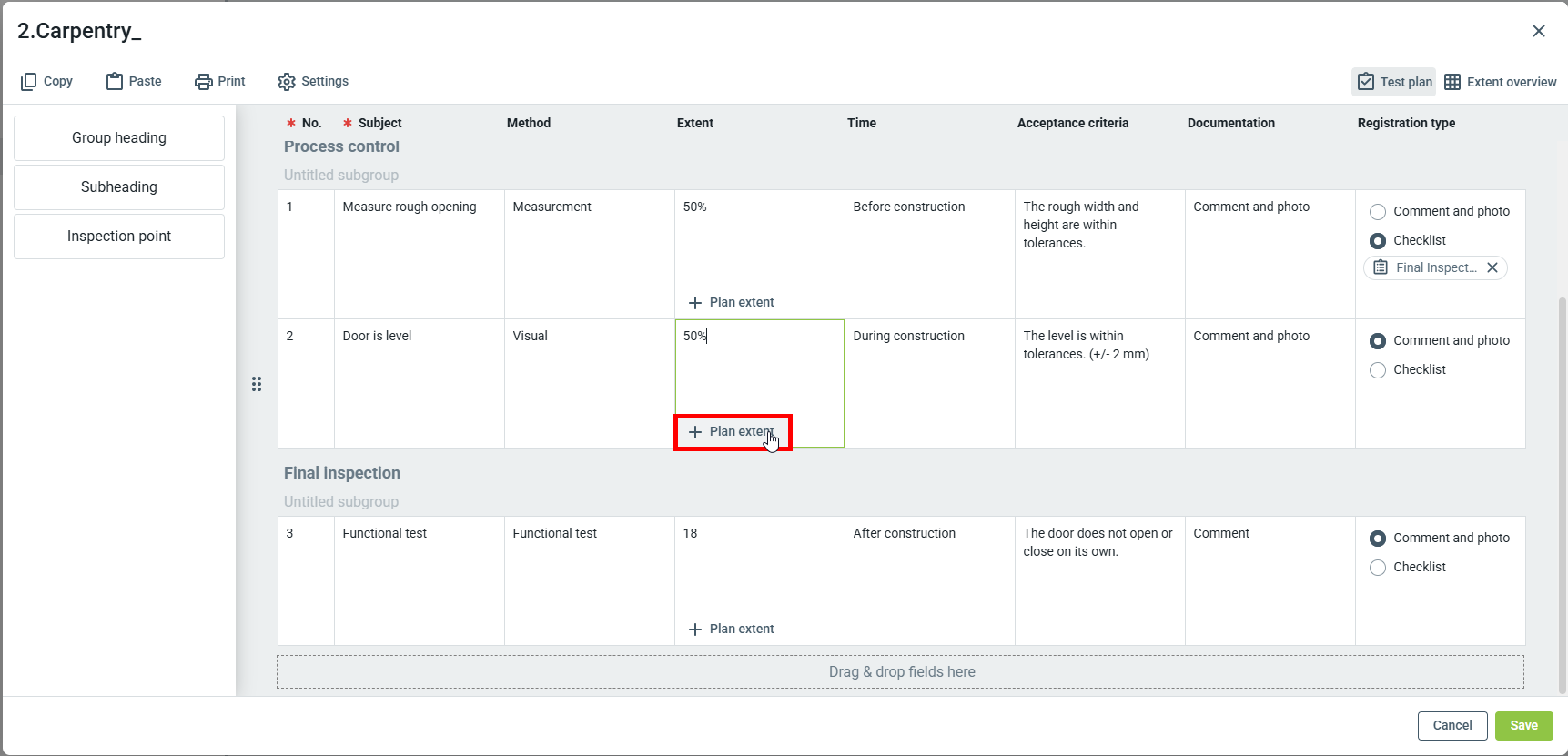

Laajuuden suunnittelu on mahdollista klikkaamalla Suunnittele laajuus.

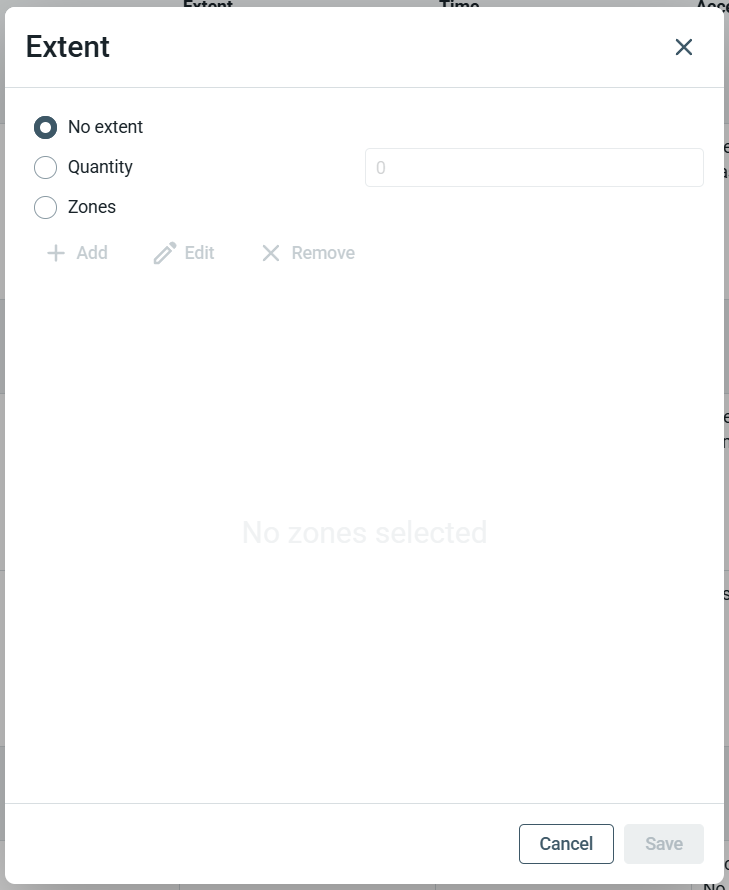

Laajuuden voi asettaa seuraavasti:
- Ei laajuutta (ei tiettyä määrää suunniteltuja testejä)
- Määrä (suunniteltu testien kokonaismäärä, mutta ei sidottu tiettyyn sijaintiin)
- Vyöhykkeet (tietyissä sijainneissa suunniteltujen testien lukumäärä)
Laajuus on valinnainen ominaisuus ja se on oletusarvoisesti "Ei laajuutta".
Jos valitset 'Vyöhykkeet', napsauta Lisää määrittääksesi tarkistusten määrän jokaiselle vyöhykkeelle.
Määrittääksesi laajuuden useille vyöhykkeille vaihda Laajuuden yleiskatsaukseen. Tämä näkymä yksinkertaistaa itselleluovutusten tai tarkastussuunnitelmien laajuuden suunnittelua.
Uudessa ikkunassa näet laajuuden yleiskatsauksen.
- Ikkunan yläosassa näkyvät tarkastuskohdat
- Vasemmalla puolella näkyvät vyöhykkeet ja vyöhyketyypit
- Ikkunan keskiosa sisältää matriisin
Kun napsautat matriisissa, oikealla avautuu paneeli. Täällä voit asettaa laajuuden määrän ja tyypin.
Kuinka määrittää laajuus vyöhykkeille ilman sijaintia
Voit käyttää 'Lukumäärä' suunnitellaksesi tarkastuksia vyöhykkeittäin, joita ei ole sidottu 3D- tai 2D-objektiin.

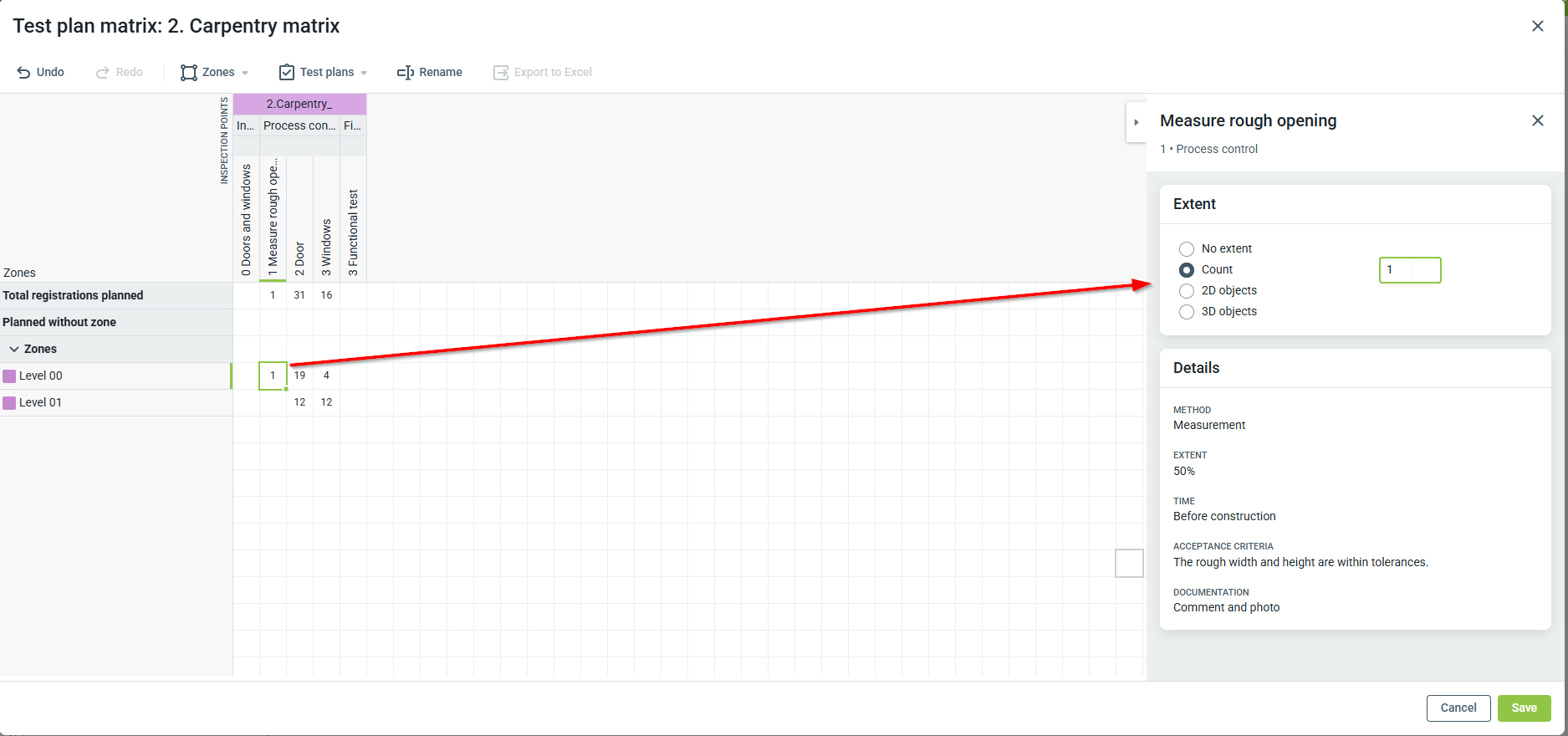

Aseta lukumäärä napsauttamalla matriisissa tarkastuskohtaa ja vyöhykettä vastaavaa solua. Oikeassa valikossa napsauta 'Lukumäärä' ja kirjoita kuinka monta testiä pitäisi suorittaa.

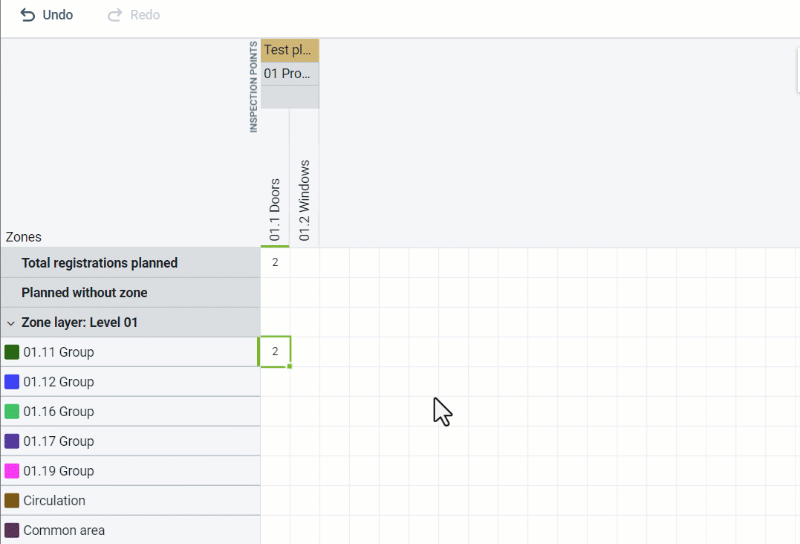

Jos aiot käyttää samaa lukumäärää kaikilla tai useilla vyöhykkeillä, voit raahata ja pudottaa useiden vyöhykkeiden ja tarkastuskohtien välillä.

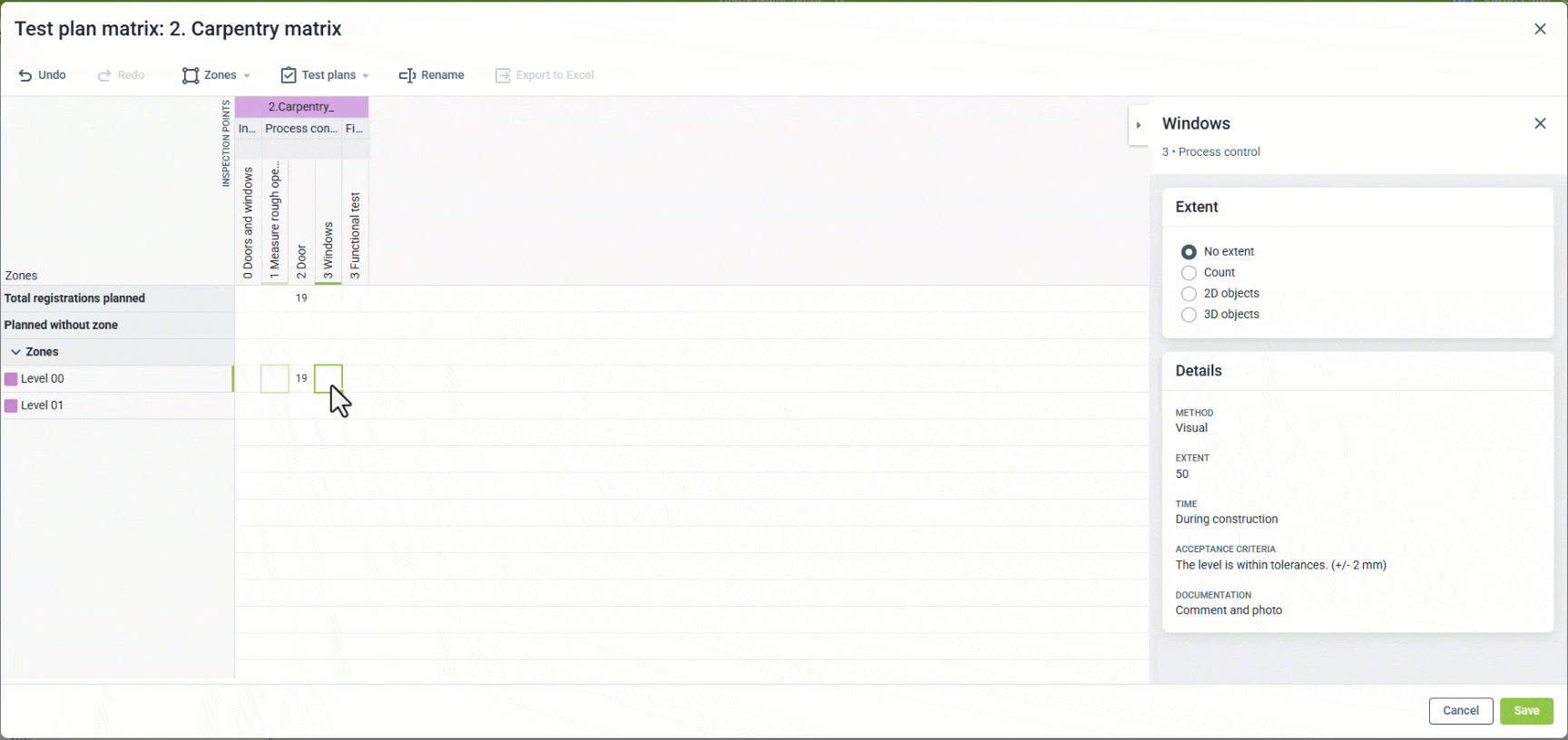

Voit myös raahata ja pudottaa 'Ei laajuutta'-solua nopeasti nollataksesi kaikki suunnitellut laajuudet.
Suunnitellut rekisteröinnit päivitetään automaattisesti ja ne näkyvät ylhäällä.
Tarvittaessa voit napsauttaa yksittäisiä soluja matriisissa ja muuttaa laajuuden tyyppiä tai määrää oikealla olevassa valikossa.
Kun olet valmis, muista napsauttaa 'Tallenna'.
Kuinka käyttää 2D- tai 3D-objektiryhmiä laajuuteen
Jos olet luonut 2D- tai 3D-objektiryhmiä, näitä voidaan käyttää lukumäärän asettamiseen automaattisesti ja testien sijoittamiseen oikeaan paikkaan.
Voit lukea lisää 2D- tai 3D-objektivyöhykkeistä tässä artikkelissa: Kuinka luoda 2D / 3D objektiryhmiä.
Hyvin määriteltyjen 2D- tai 3D-objektien ryhmittely on hyödyllistä suunnittelussa, erityisesti jos sinun on tarkastettava jokainen objekti. Esimerkiksi, jos sinun on tarkastettava jokainen ovi rakennuksessa ja jokainen ovi on osa 2D- tai 3D-objektiryhmää, kokonaismäärä päivitetään automaattisesti laajuuden yleiskatsauksessa.
Tekniset tiedot
Laajuudet, jotka käyttävät 2D- tai 3D-objekteja, päivittyvät dynaamisesti. Kun lisäät tai poistat objekteja näistä ryhmistä, laajuus päivitetään automaattisesti.
Varmista, että asianomaiset objektiryhmät ovat saatavilla vyöhykkeissä, joissa tarkastukset tulee suorittaa. Jos vyöhykkeessä ei ole saatavilla objekteja, sen laajuus pysyy arvossa 0.

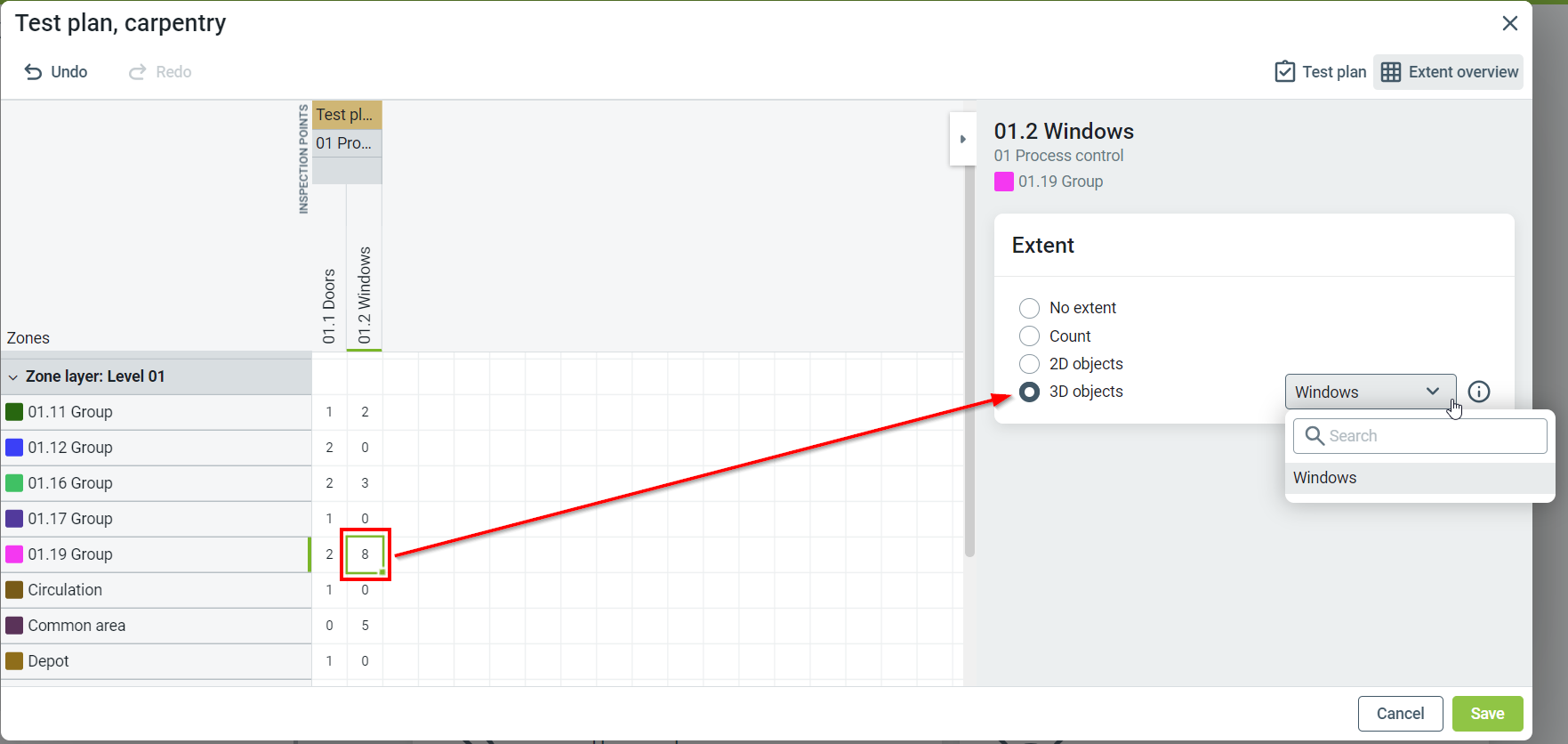

Aseta laajuus 2D- tai 3D-objektiryhmistä napsauttamalla matriisissa olevia soluja. Napsauta sitten sivuvalikossa joko '2D-objektit' tai '3D-objektit'. Hae tai valitse ryhmä, jota haluat käyttää.
Edellisessä esimerkissä ikkunoiden tarkastukset suunnitellaan käyttäen 3D-objekteja.

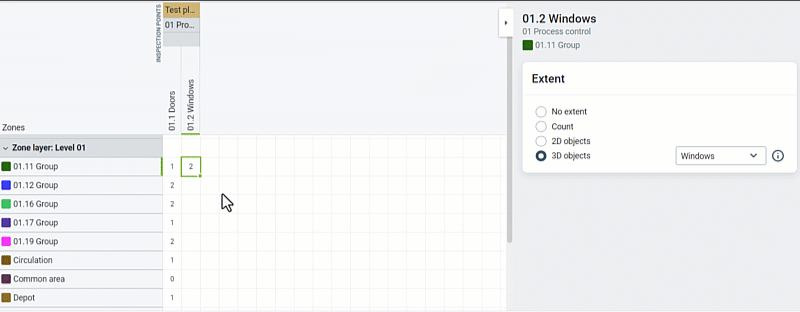

Voit nopeasti raahata ja pudottaa useiden vyöhykkeiden välillä asettaaksesi laajuuden 2D- tai 3D-objekteiksi vyöhykkeille.
Kun olet valmis, muista napsauttaa 'Tallenna'.
Tekniset tiedot InfraField-projekteille
Vyöhykkeet ja suunnitellut tarkastukset rakenteille eivät ole näkyvissä
kartalla. Käyttäjien on avattava rakenteen asianmukainen taso voidakseen suorittaa tarkastuksia.
Osittainen laajuus käyttäen objekteja ja vyöhykkeitä
Kun käytät laajuutta vyöhykkeissä 2D- tai 3D-objektiryhmien kanssa, voit asettaa osittaisen laajuuden. Osittainen laajuus antaa sinun määritellä prosenttiosuuden testeistä, jotka suoritetaan.
Esimerkiksi, jos eritelmät vaativat, että 50% kaikista ovista ja ikkunoista jokaisella kerroksella rakennuksessa testataan, tämä voidaan asettaa osittaiseksi laajuudeksi.
Kun vyöhykkeen 3D-objektit testataan, laajuus päivittyy automaattisesti. Tarkastukset ovat valmiit, kun osittainen laajuus täyttyy. Tarkastuksia voidaan silti suorittaa osittaisen laajuuden ylitse.
