Kuinka valmistautua SiteWalkiin

Tämä artikkeli auttaa sinua pääsemään alkuun SiteWalkin käytössä projektissasi. Voit käyttää SiteWalkia projekteissa, jotka hyödyntävät BIM-malleja, sekä pelkästään 2D-projekteissa, jos työskentelet yksinomaan piirustusten parissa.

Käsittelemme vaaditut laitteet ja parhaat käytännöt parhaan tuloksen saavuttamiseksi SiteWalkeissasi. Voit käyttää SiteWalkia esimerkiksi seuraaviin käyttötapauksiin:

• Nopea ja vaivaton visuaalinen dokumentointi työmaan edistymisestä tai toteumasta
• 360° kuvien rekisteröinti, integroitu Dalux Field -ominaisuuksien kanssa
• Vertaa kuvauksia eri ajankohtiin tai BIM-malliin

Vaadittu laite

Ennen kuin voit aloittaa SiteWalkin, tarvitset oikeat laitteet. SiteWalkia voidaan käyttää vain alla mainituilla ja tuetuilla kameroilla.

Tuetut kamerat:

• Insta360 X5 - Daluxin suosittelema, vaatii SD-kortin, esim. MicroSD V30:n
• Insta360 X4* - Vaatii SD-kortin, esim. MicroSD V30.
• Ricoh Theta Z1

*Huom. Insta 360 X4 Airia ei tueta.

Suosittelemme seuraavien laitteiden käyttöä:

• Suositeltu kamera: Insta360 X5
• Ota mukaan varavirtalähde, jotta akun kesto riittää Kaappaa-vaiheessa
• Vältä linssisuojan käyttöä, sillä se voi vaikuttaa kuvanlaatuun

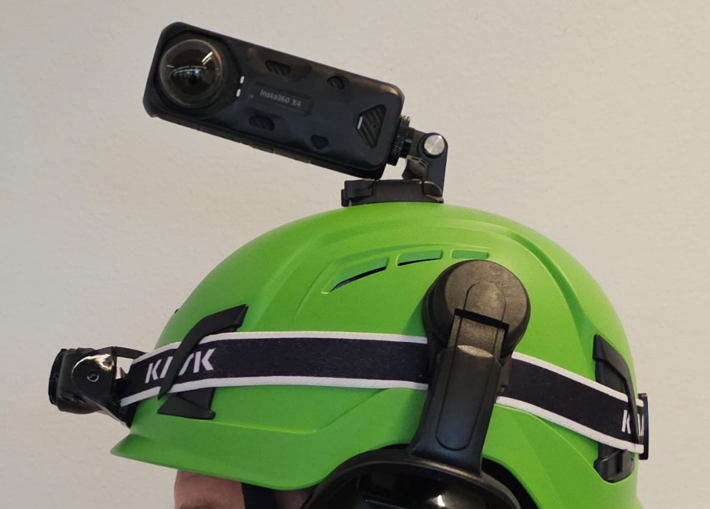

• Asenna kamera hieman kallistettuna korkeuden pienentämiseksi
• Ota mukaan lisävalaistus, kun työskentelet hämärissä ympäristöissä

Lisätietoja saat täydellisestä laiteoppaasta: Suositeltu laitteisto SiteWalkia varten

Mallin ja piirustuksen laatu

Voit käyttää SiteWalkia sekä BIM-projekteissa että 2D-projekteissa. Piirustuksiisi sijoitettu reitti riippuu tietojesi tyypistä ja laadusta.

Tässä muutamia vinkkejä parhaan lopputuloksen saavuttamiseksi pelkästään 2D-projekteissa:

• Käytä korkealaatuista yksikerroksista arkkitehtonista pohjapiirrosta.
• Ihanteellisesti piirustuksesi näyttää selkeästi objektit, kuten seinät, ikkunat, ovet ja muut elementit.
• Piirustuksen tulisi sisältää mittakaavatiedot Daluxissa.
• Varmista, että piirustusta kohden on vain yksi pohjapiirros eikä päällekkäisiä versioita saneerausprojekteissa.

Älä käytä:

• LVI- ja sähköpiirustukset
• Heijastetut kattopiirrokset
• Ortokuvat
• Piirustukset, joissa on useita tasoja
• Piirustukset, joissa on paljon merkintöjä ja päällekkäisiä tasoja.

Hyvä esimerkki SiteWalkille

Jos sinulla on projektissasi 3D-malleja, noudata näitä ohjeita:

• Käytä rakennuksen arkkitehtimallia, johon sisältyy rakenteita kuten seinät, ikkunat, ovet jne.
• Varmista, että tasosi on luotu oikeaan korkeuteen ja että piirustuksesi on tarkasti mallinnettu mittakaavassa ja oikeassa suuntauksessa.
• Vältä eri suunnitelmaversioita samassa rakennuksessa. Voit liittää erilaisia suunnittelualojen malleja yhteen rakennukseen, mutta et eri versioita samasta suunnitelmasta, esimerkiksi lähtötilanteen mallinnusta ja tilamuutosten jälkeistä mallinnusta.
• Vältä yleisiä geometrisia tyyppejä BIM-mallissasi, kuten IFCElementProxy. Tällaiset tyypit voivat heikentää tuloksen tarkkuutta.

Suunnittele reittisi ja aikataulusi

Säännölliset SiteWalkit antavat sinun seurata projektisi edistymistä koko rakentamisvaiheen ajan. Helppoa vertailua ja kattavaa dokumentointia varten olisi hyvä tehdä SiteWalkit tietyin määräajoin

• Korkean aktiviteetin työt (LVIS-asennukset, sisätilojen viimeistelyt, jne.): viikoittain
• säännöllinen aktiviteetti (betonityöt, julkisivu, jne.): joka toinen viikko
• matala aktiviteetti (valmiit/epäaktiiviset alueet työmaalla): kuukausittain

Lyhyemmät välit korkeaa aktiviteettia sisältävissä alueissa varmistavat asianmukaisen dokumentoinnin ja vähentävät kriittisten tietojen jäämistä huomiotta.

Suunnittele reittisi vastaavasti. Kävele suurin piirtein sama reitti joka kerta helpottaaksesi kuvien vertaamista. Seuraa näitä ohjeita suunnitellaksesi reittisi parhaiden tulosten saavuttamiseksi:

• Aloitus ja lopetus – Valitse helposti tunnistettavat sijainnit piirustuksista (esim., oviaukot), jotka ovat vähintään 10 metrin päässä toisistaan. Varmista, että valitset oikeat pisteet piirustuksessa.
• Pysy samassa kerroksessa – Vain yksi kerros voidaan tallentaa videolle. Pysy samassa kerroksessa ja aloita uusi tallennus uudessa kerroksessa.
• Tiedä minne menet – Reitti on helpompi, jos tiedät minne olet menossa. Tutustu ensin työmaahan ja tunnista paikat, joissa haluat käydä. Ole johdonmukainen reiteissäsi, sillä tämä helpottaa kuvien vertailua myöhemmin.
• Uudelleen vieraile sijainneissa – On aina hyvä idea kävellä sama alue kahdesti. Tämä auttaa järjestelmää tunnistamaan paikat, joissa olet käynyt, ja parantaa SiteWalkin polkua.
