Miten Navisworks-liitännäinen määritetään

Navisworks-liitännäinen on Daluxin kehittämä lisäosa, joka integroituu Navisworksiin tukien useita toimintoja, kuten mallien, piirustusten ja pistepilvien lataaminen, kommenttien luominen sekä törmäysten koordinointi Dalux-ympäristössä.

Tässä artikkelissa kerrotaan, miten liitännäinen asennetaan ja sen yleiskäyttö, sisältäen kommenttien hallinnan liitännäisessä sekä pistepilvien lataamisen.

Oppiaksesi, miten mallin tai piirustuksen latausprosessi suoritetaan liitännäisellä, voit lukea tämän artikkelin, sillä prosessi on sama: Revit-liitännäinen: Lataa ja päivitä 3D-mallit ja piirustukset.

Huomio

Tämä liitännäinen toimii vain täysillä Navisworks-versioilla. Varmista, että Navisworks-versiosi tukee liitännäisversiota. Kun Navisworks päivitetään, se voi aiheuttaa ongelmia version yhteensopimattomuuden vuoksi liitännäisen kanssa.

Kuinka ladata ja asentaa Navisworks-liitännäinen

Kun olet kirjautunut projektiisi verkossa, löydät liitännäisen siirtymällä

Klikkaa nimeäsiLataa.

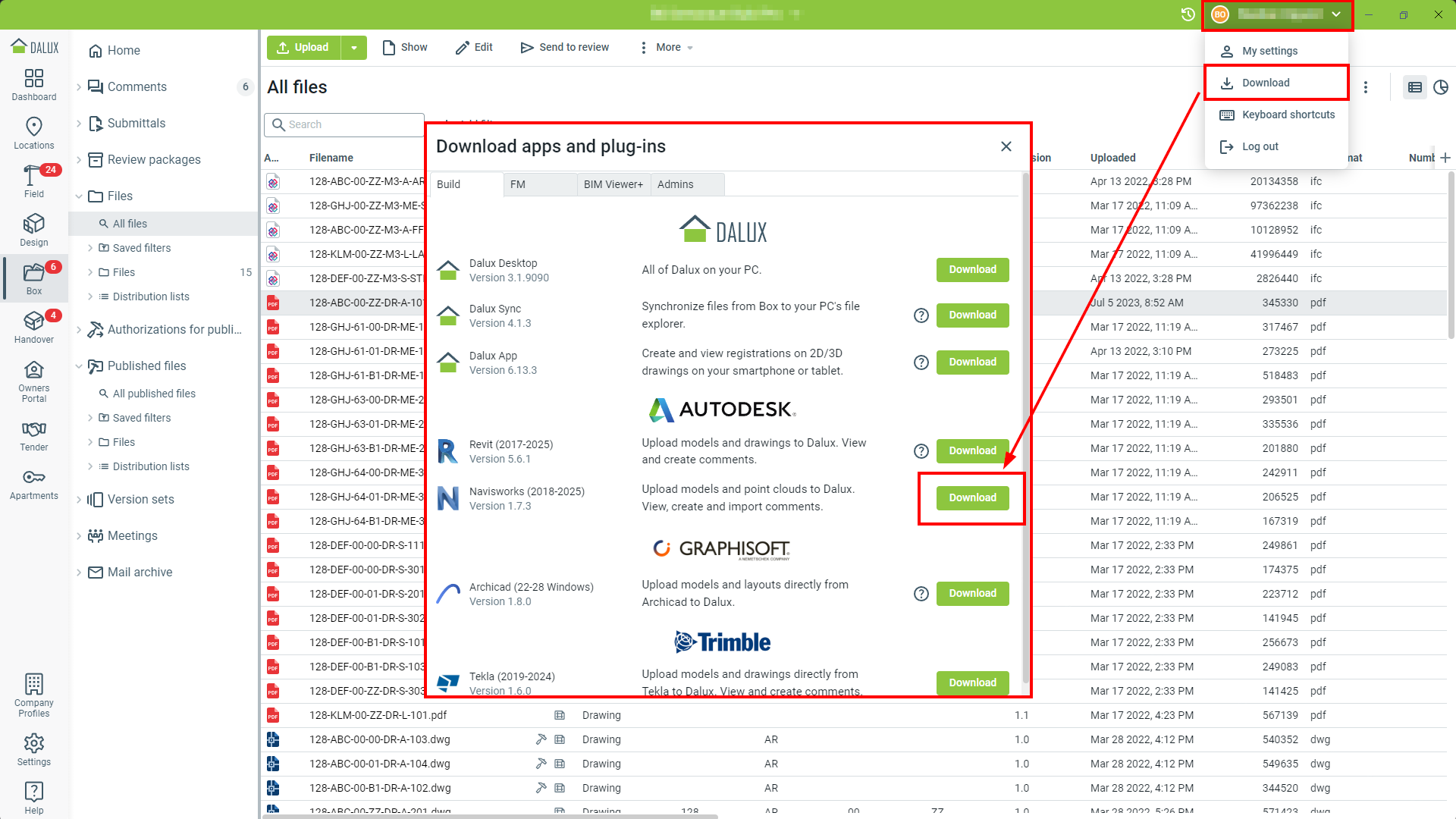

Löydät uusimman Navisworks-liitännäisen Autodesk-osiosta:

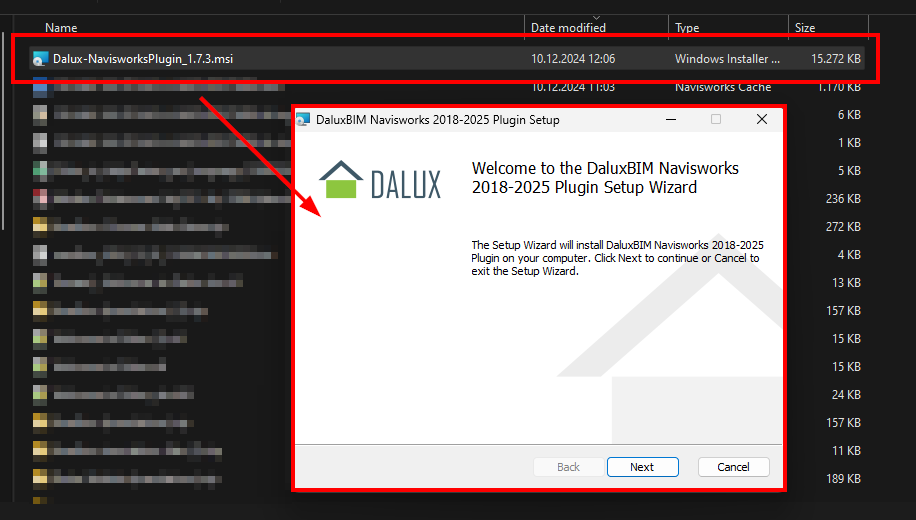

Kun olet ladannut MSI-tiedoston, avaa se ja seuraa asennusohjelman ohjeita:

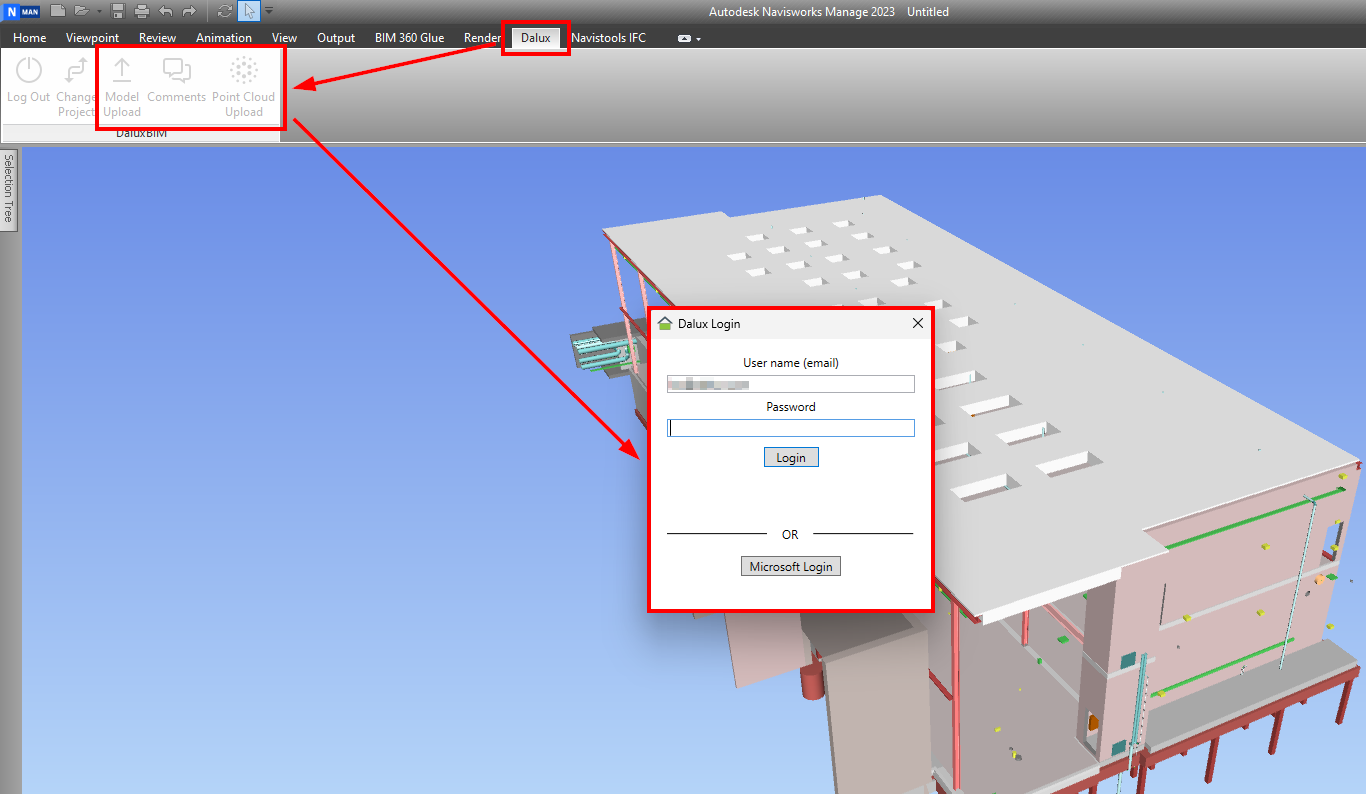

Löydät Dalux-liitännäisen työkalupalkista Dalux-välilehden alta. Jos napsautat joko Mallin lataus, Kommentit tai Pistepilven lataus, sinua pyydetään kirjautumaan Dalux-tilillesi. Kirjaudu sisään tilillesi Dalux-tunnuksillasi:

Muuta projektia

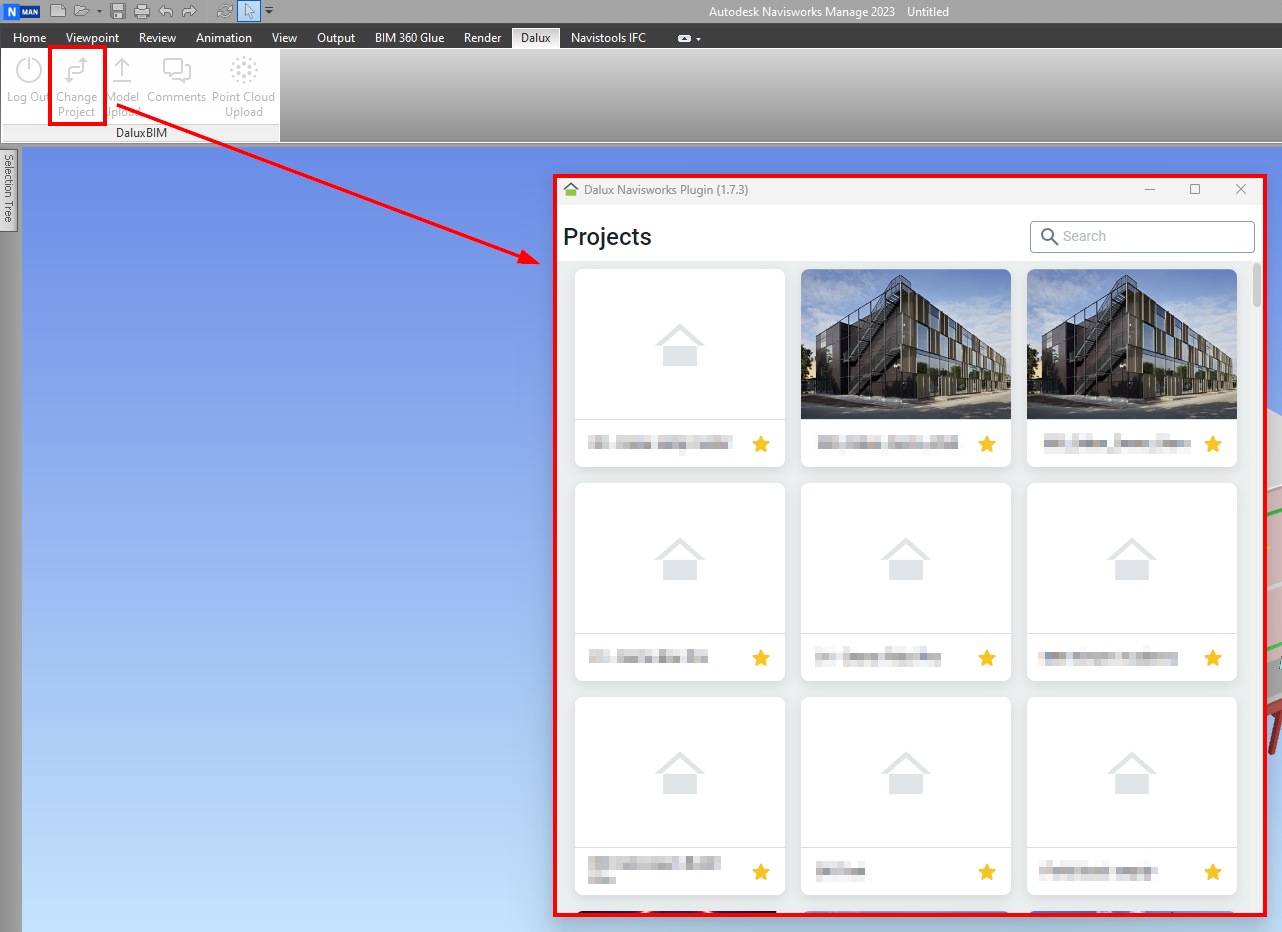

Jos sinulla on useita Dalux-projekteja, voit valita projektin, jossa työskentelet, klikkaamalla Muuta projektia.

Kuinka käyttää liitännäistä

Luo uusia kommentteja

Klikkaamalla Kommentit, saat liitännäisessä pääsyn kaikkiin kommentteihin, joihin sinulla on pääsy Dalux-projektissasi.

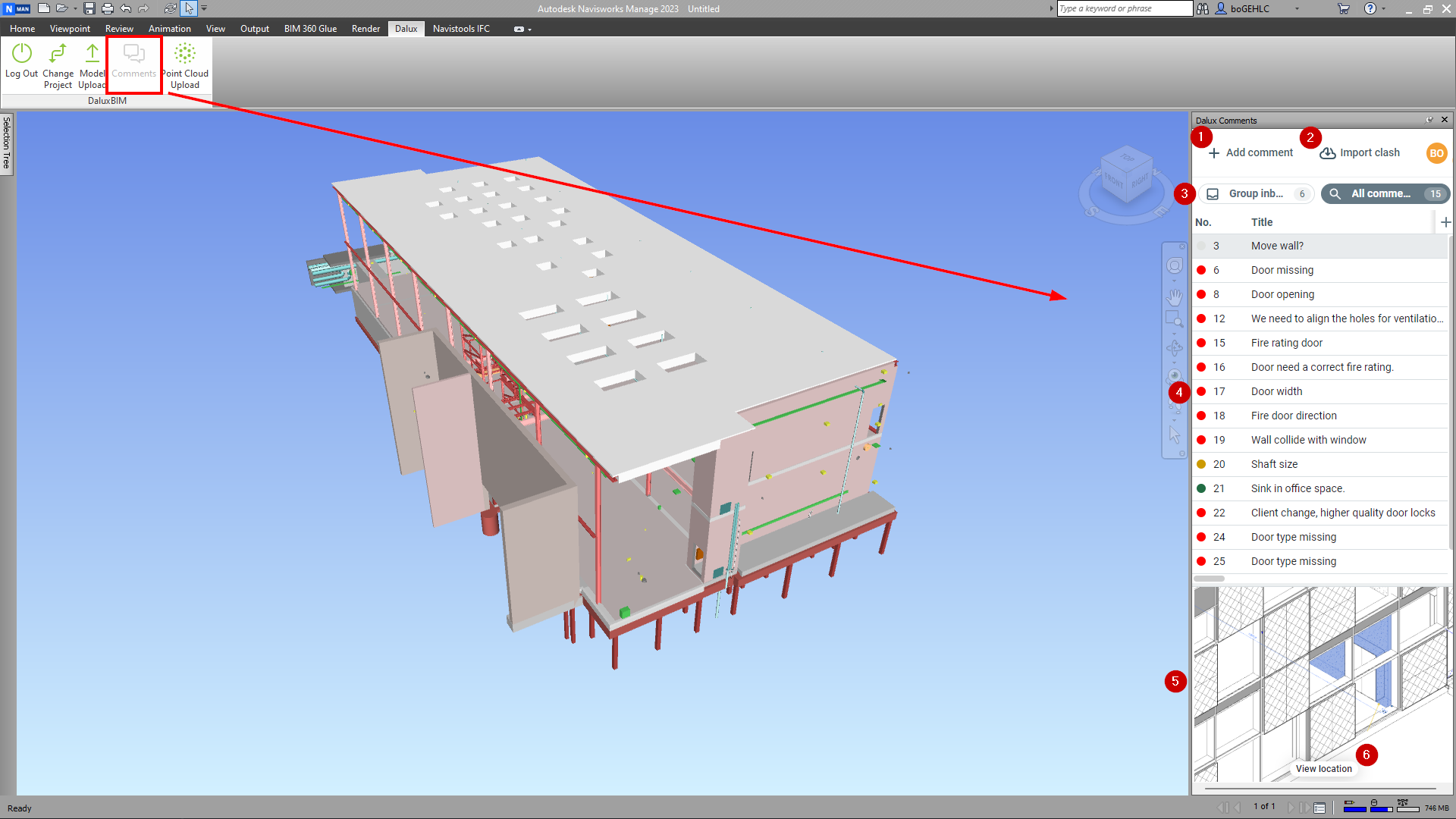

Tässä näkymässä voit

1. Luo uusi kommentti,
2. Tuo törmäykset,
3. Vaihda Ryhmän saapuneet ja Kaikki kommentit välillä,
4. Katso ja avaa kaikki projektisi kommentit,
5. Katso valitun kommentin esikatselu, ja
6. Hyppää suoraan valitun kommentin sijaintiin, jos se luotiin 3D:ssä.

Luo uusi kommentti valitsemalla Lisää kommentti ja luo uusi kommentti kuten suoraan Daluxissa. Valitse tyyppi, kommunikointikanava, vastuullinen ja muut tiedot:

Näytä ja muokkaa kommentteja

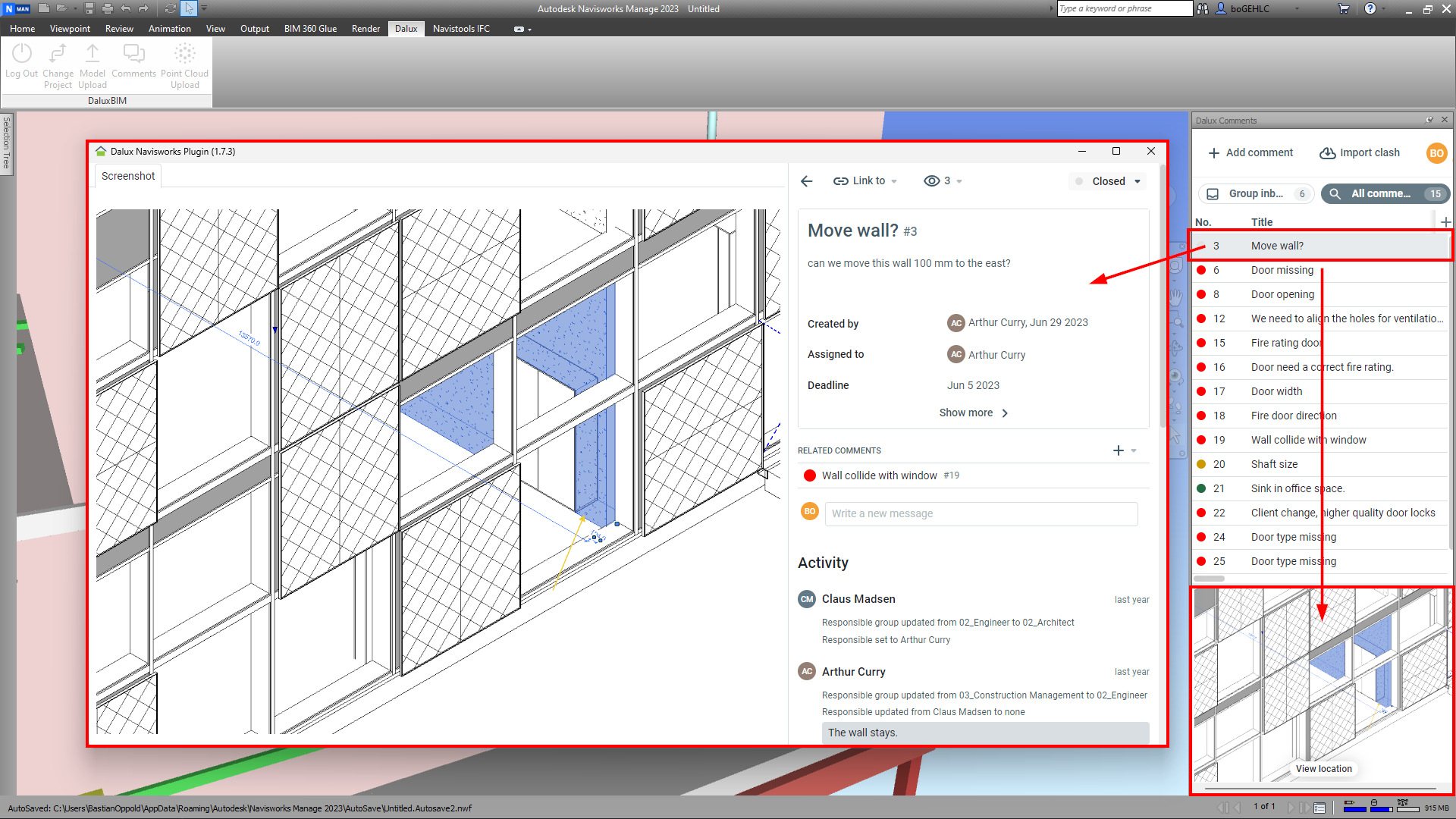

Olemassa olevia kommentteja voi tarkastella valitsemalla Ryhmän saapuneet tai Kaikki kommentit ja valitsemalla syötteen. Näet esikatselun alhaalla. Avaa kommentti koko näytölle nähdäksesi kaikki tiedot, jotka liittyvät esikatseluun, napsauttamalla kommenttia listassa kahdesti.

Tässä ikkunassa voit muokata tai vastata kommenttiin ja jopa sulkea sen, jos ongelma on ratkaistu ja sinulla on oikeus siihen.

Napsauta esikatselussa 'Näytä sijainti' hypätäksesi suoraan elementtiin. Tämä toimii vain, jos Dalux löytää merkityt elementit mallista, joka on tällä hetkellä avoinna Navisworksissä.

Tuo törmäykset

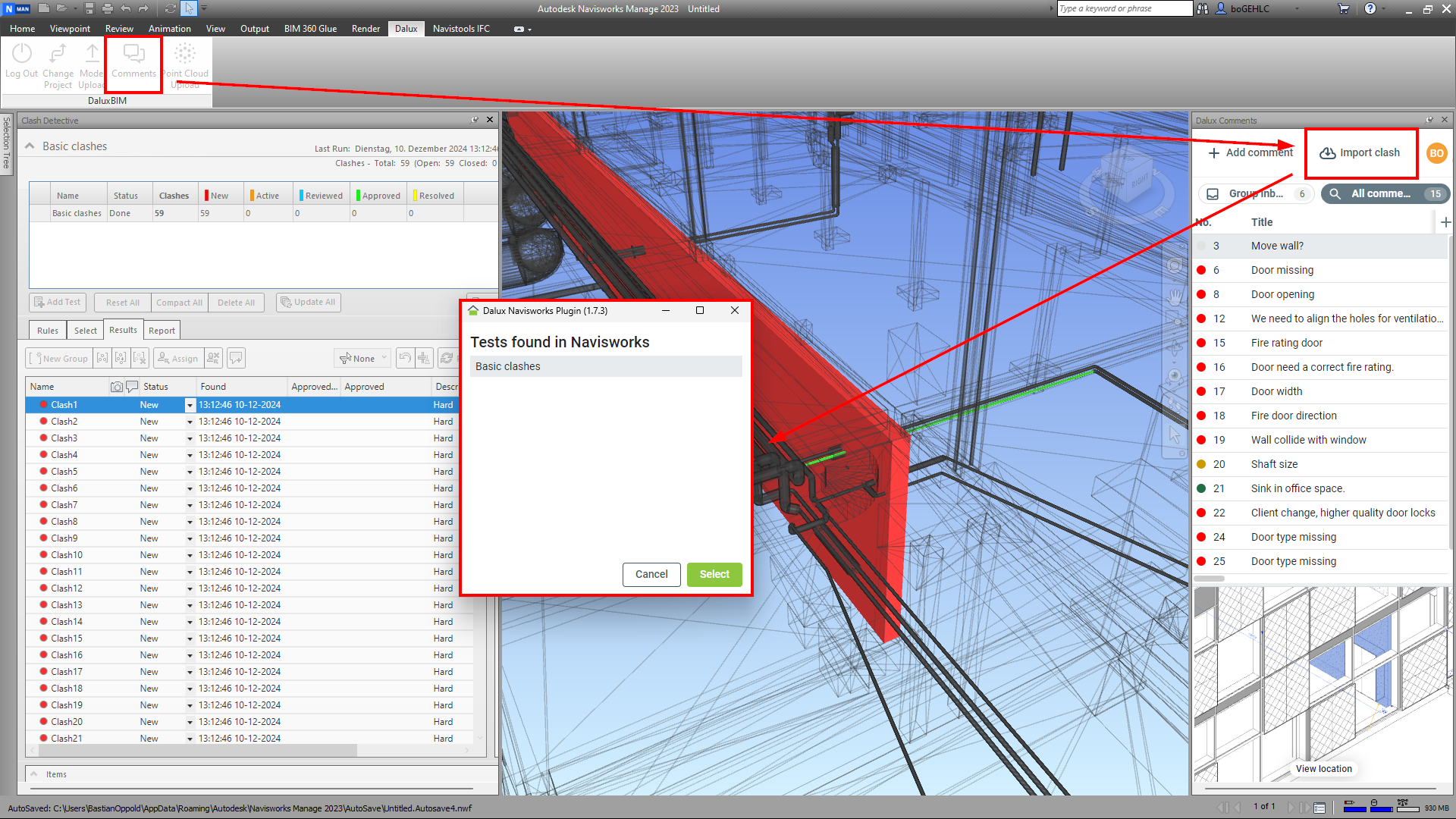

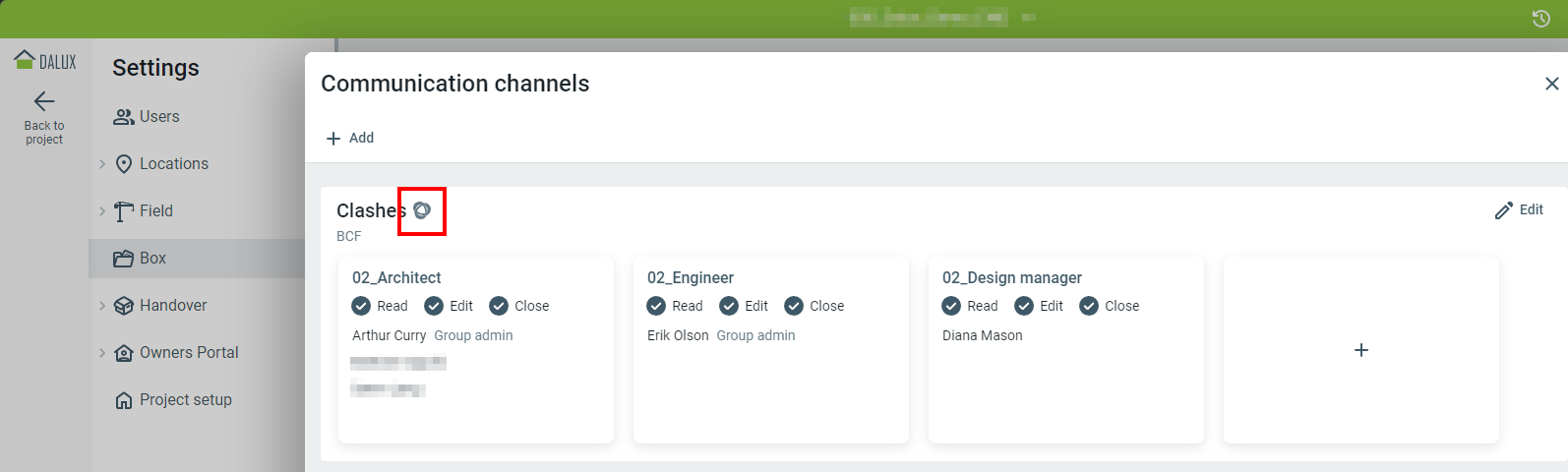

Jos suoritat testejä, esim. törmäyksiä, malleillesi Navisworksissa, voit ladata tuloksena syntyvät havainnot suoraan Daluxiin ja sovittaa ne yhteen vastuullisten suunnittelijoiden kanssa. Tehdäksesi näin, klikkaa

KommentitTuo törmäysValitse testi.

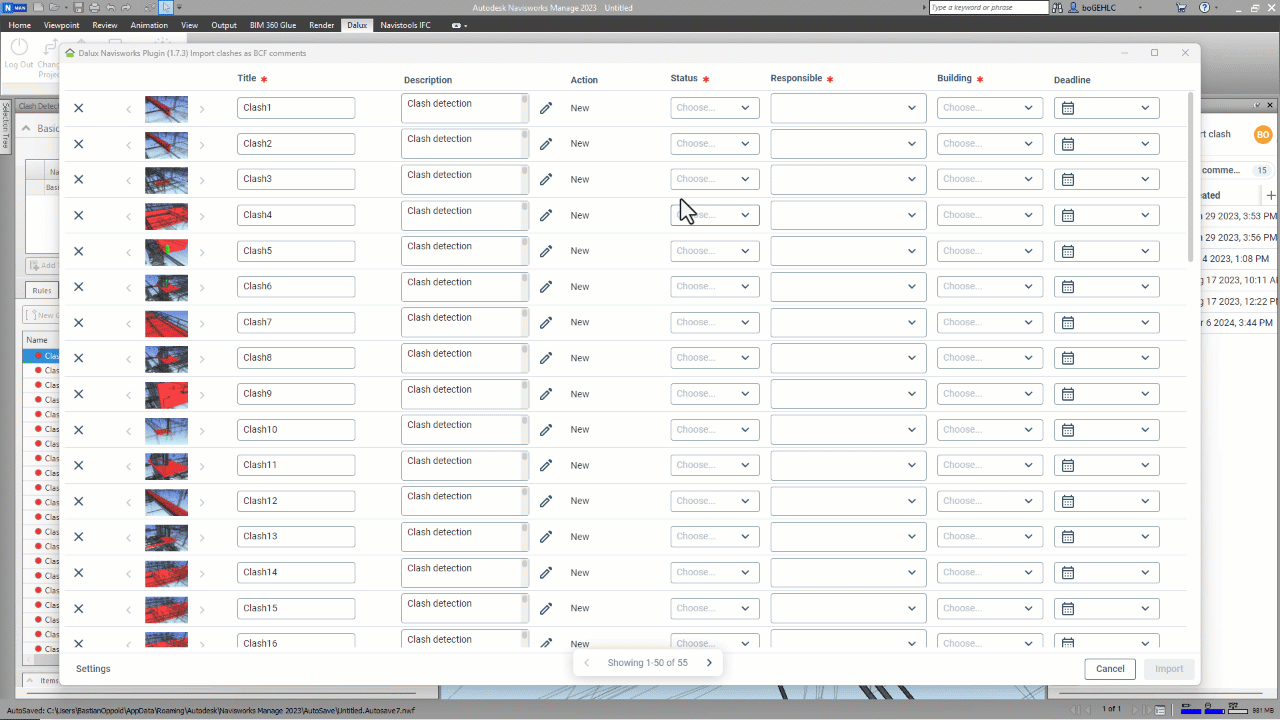

Liitännäinen käsittelee ongelmat ja antaa sinun täyttää tiedot samalla tavalla kuin luotessa kommentteja.

Helpottaaksesi kaikkien ongelmien muokkaamista kerralla, voit asettaa arvon johonkin tietokenttään ja vetää vihreän valitsimen alas oikeassa alakulmassa olevaan korostettuun kenttään.

Vaihtoehtoisesti voit kartoittaa arvoja, jos ne ovat samat kaikille ongelmille.

Siirry kohtaan 'Asetukset' ja valitse, minkä Dalux-arvon haluat kartoittaa Navisworks-arvon kanssa. Klikkaa 'Tallenna' asettaaksesi arvon kaikille ongelmille.

Törmäykset, joita ei ole aiemmin ladattu liitännäisen kautta, luodaan uusina Daluxiin. Jos päivität olemassa olevia törmäyksiä, Dalux havaitsee tämän ja päivittää kommentit vastaavasti ilman uusia kommentteja.

Lataa pistepilvet

Voit myös käyttää Navisworks-liitännäistä ladataksesi pistepilviä Dalux-projektiisi. Tee näin napsauttamalla Pistepilven lataus.

Noudata sitten näitä ohjeita:

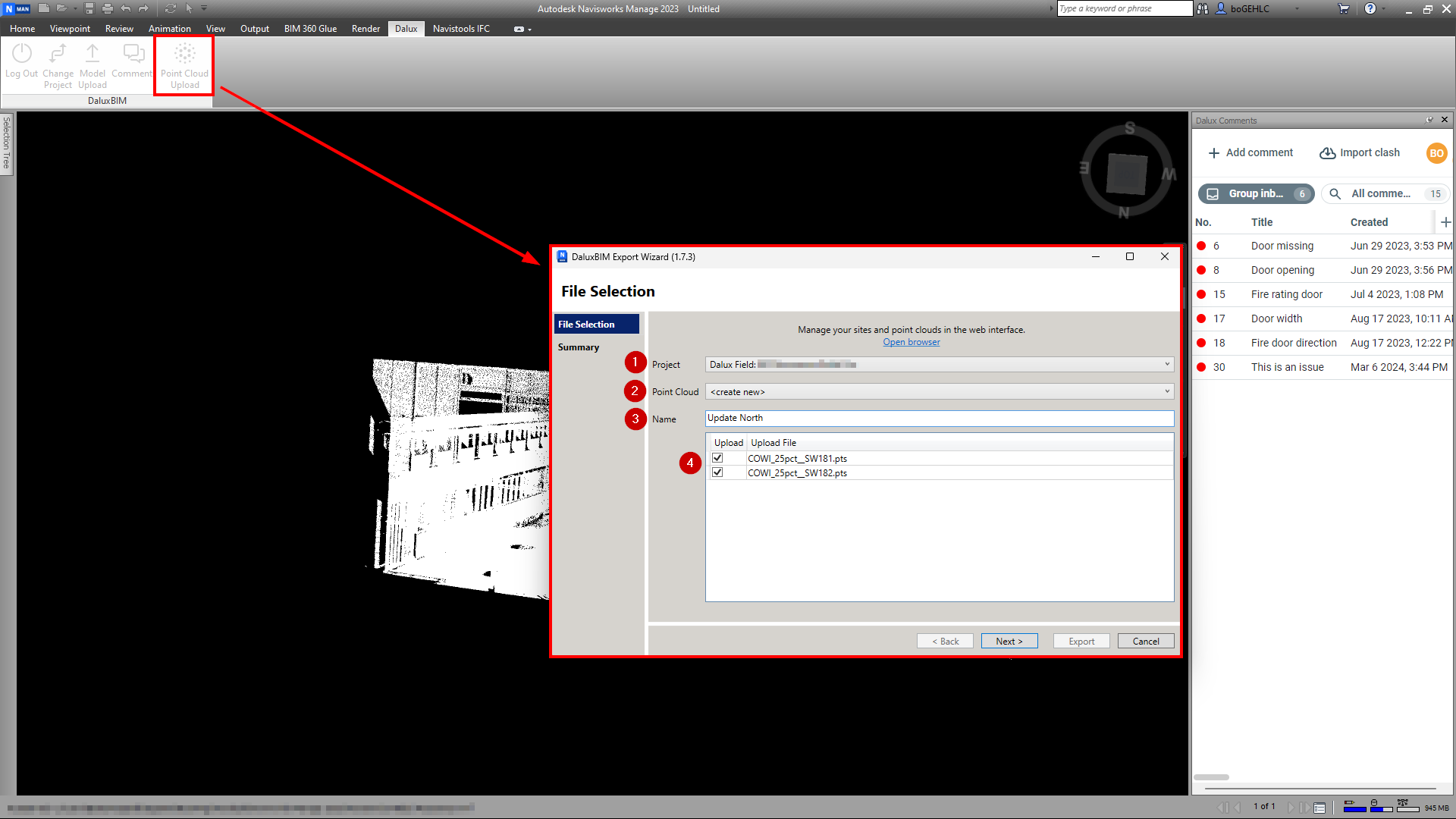

1. Projekti: Valitse, mihin projektiin haluat ladata pistepilven.
2. Pistepilvi: Valitse, haluatko lisätä uuden pistepilven vai korvata nykyisen.
3. Nimi: Jos haluat lisätä uuden pistepilven, valitse sille nimi.
4. Valitse tiedostot, jotka haluat ladata uutena pistepilvenä.
5. Seuraava
6. Yhteenveto: Tarkista, ovatko asetuksesi oikein.
7. Vie

Huomaa, että jokaisen latauksen yhteydessä luodaan tarkalleen yksi pistepilvi. Jos olet valinnut useita tiedostoja, ne yhdistetään yhdeksi pistepilveksi Daluxissa.

Kun Dalux on käsitellyt tiedostot, voit tarkastella niitä milloin tahansa selaimessa tai Dalux-työpöytäsovelluksessa.
