Tässä artikkelissa voit lukea BIM-datatiedostoista ja niiden käytöstä Daluxissa.
BIM-datatiedostojen avulla voit lisä ominaisuuksia ja ominaisuuksien arvoja BIM-malleihin Daluxissa ilman ulkoisia ohjelmia. Tämä mahdollistaa eri osapuolten projektissa lisätä tietoja malliobjekteihin, kuten paloluokitukset / tekniset tiedot suoraan Daluxin sisällä.
Kuinka luoda BIM-datatiedosto
Käyttöoikeudet
Projektin ylläpitäjät ja Box ylläpitäjät voivat luoda BIM-datatiedostoja. Ne ovat saatavilla vain Dalux Box Pro:ssa. BIM-datatiedostoja ei tarvitse aktivoida.
Lisätäksesi ominaisuuksien arvoja BIM-datatiedostoon, sinun tulee olla 'Kirjoita'-oikeudet kansioon, johon tiedosto on tallennettu.

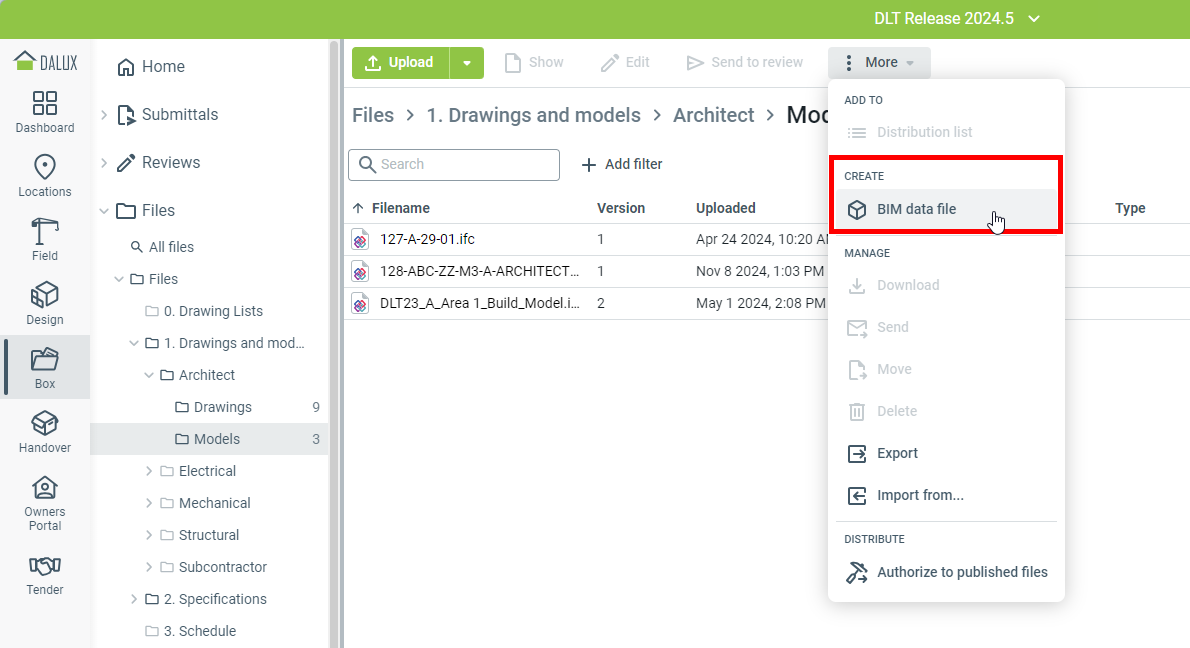

Luodaksesi BIM-datatiedoston, mene kohtaan:Box
Kaikki tiedostot tai tiettyyn kansioon
Asetukset
BIM-datatiedosto.
Teknistä tietoa
Voit luoda BIM-datatiedoston vain jos:
- Rakennuksesi on julkaistu sijainneissa
- Rakennuksellasi on 3D malli(t)
Jos käytät pakollisia tiedostojen nimeämismalleja, BIM-datatiedoston nimen on täytettävä tiedoston nimeämismallin vaatimukset.
Anna tiedostolle nimi ja valitse, mihin kansioon tallennat tiedoston. Jos luot BIM-datatiedoston tietystä kansiosta, BIM-datatiedosto tallennetaan automaattisesti tähän kansioon.
Näyttöön avautuu uusi ikkuna, jossa valitset, mihin rakennukseen luot BIM-datatiedoston. Kun rakennus on valittu, 3D-mallisi näytetään.
Lisää suodattimet ja ominaisuudet BIM-datatiedostoon

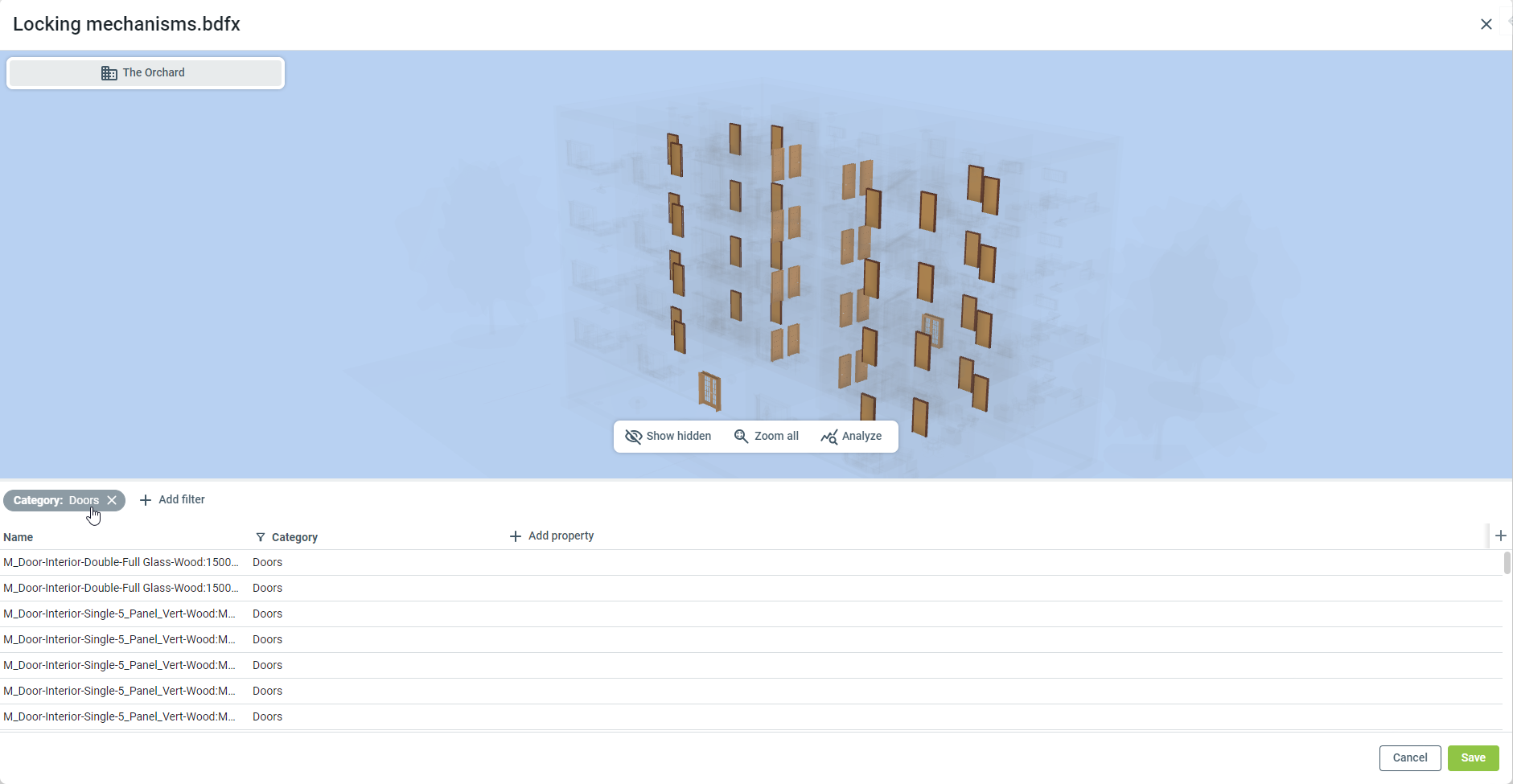

Voit käyttää suodattimia rajataksesi ne elementit mallissa, joihin haluat lisätä ominaisuuden. Suodatin tallennetaan BIM-datatiedostoon.
Jos haluat oppia lisää suodattimien käytöstä sijainneissa, voit lukea tämän artikkelin: Suodattimet ja visualisointi sijainneissa.

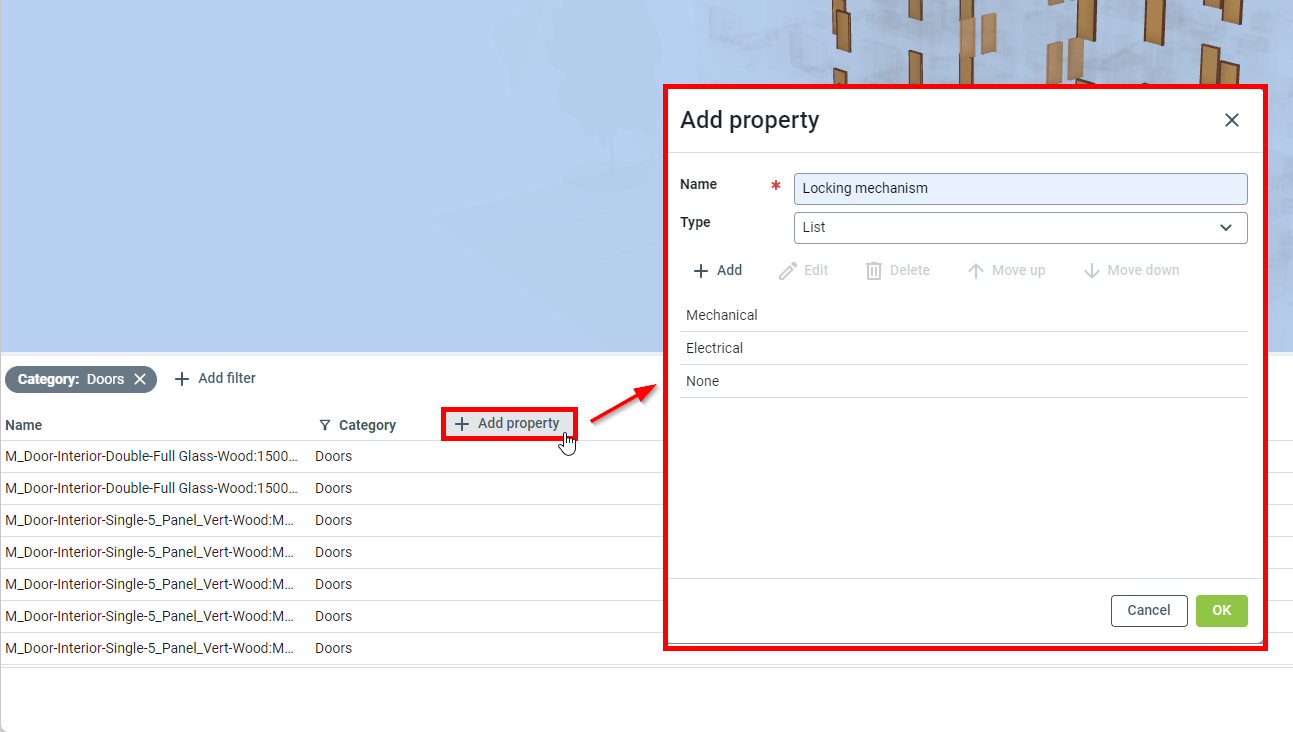

Klikkaa Lisää ominaisuus listassa aloittaaksesi uuden ominaisuuden lisäämisen.
Ominaisuutta lisättäessä sinun on ensin annettava sille nimi ja valittava, minkä tyypin ominaisuus tulee olemaan. Voit valita seuraavista vaihtoehdoista:
- Teksti: Tekstikenttä määrittelemättömälle mukautetulle tekstille.
- Numero: Vain numeroille. Voit kirjoittaa joko kokonaislukuja tai desimaaleja. Käyttäessäsi numerotyyppiä, voit myös lisätä yksikön.
- Lista: Esiasetettu arvolista, josta valita. Vain yksi arvo voidaan valita listalta jokaista objektia kohden.
Kun olet lisännyt vähintään yhden ominaisuuden, BIM-datatiedosto on nyt valmis täytettäväksi. Napsauta 'Tallenna' tallentaaksesi muutoksesi.
Teknistä tietoa
Kun ominaisuuksia on lisätty BIM-datatiedostoon ja napsautat 'Tallenna', et voi lisätä, muokata tai poistaa ominaisuuksia tiedostosta - voit vain muuttaa ominaisuuksien arvoja. Jos tarvitset lisää ominaisuuksia, sinun on luotava erillinen tiedosto.
Kun tallennat BIM-datatiedoston, tiedosto täytyy käsitellä ennen kuin tiedot ovat näkyvissä Sijainneissa.
Kuinka lisätä ominaisuuksien arvot BIM-datatiedostoon
Käyttöoikeudet
Lisätäksesi ominaisuuksien arvoja BIM-datatiedostoon, sinun tulee olla 'Kirjoita'-oikeudet kansioon, johon tiedosto on tallennettu. Projektin ylläpitäjät ja Box ylläpitäjät voivat myös lisätä ominaisuuksien arvoja BIM-datatiedostoon.
Aloittaaksesi ominaisuuksien arvojen lisäämisen BIM-datatiedostoon, etsi ensin tiedosto Box:sta.
Valitse tiedosto ja kaksoisnapsauta tai napsauta Näytä avataksesi sen.

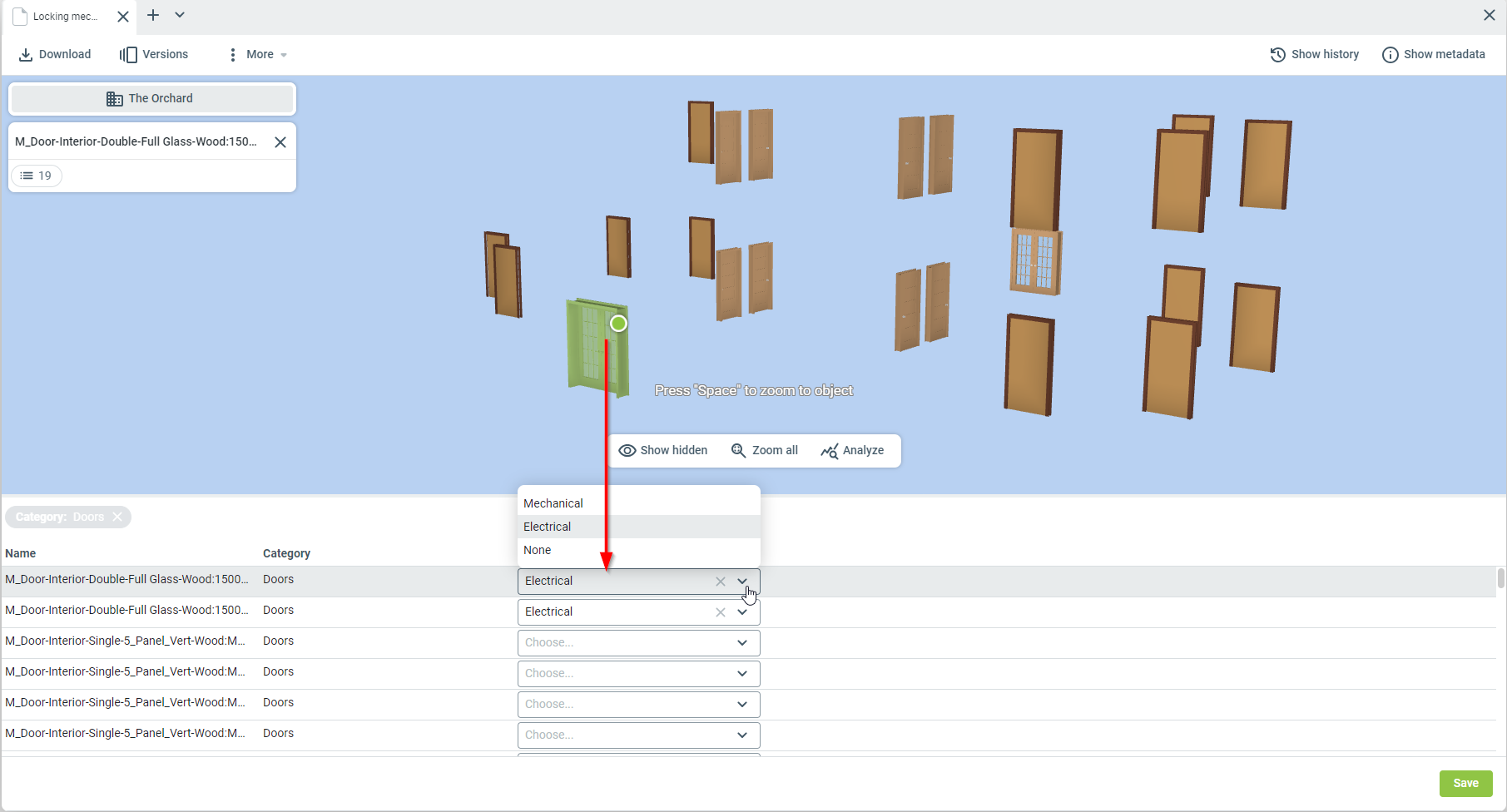

Kun napsautat objektia BIM-katselimessa, vastaava objekti luettelonäkymässä korostetaan. Jos napsautat riviä luettelonäkymässä, BIM-katseluohjelma korostaa ja zoomaa automaattisesti vastaavaan kohteeseen.

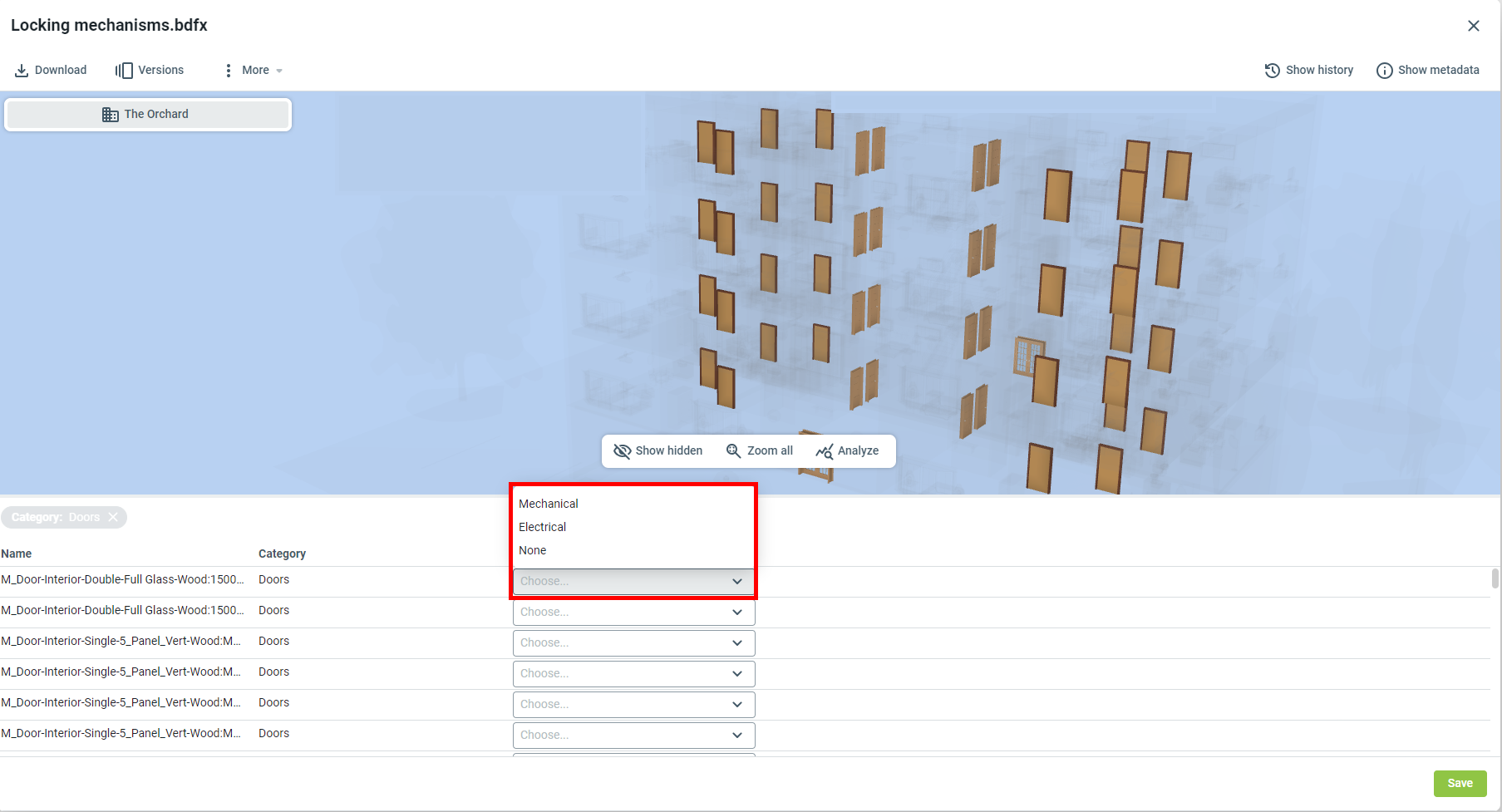

Voit täyttää ominaisuuksien arvot kirjoittamalla arvosi (teksti ja numerot) tai valitsemalla arvon ennalta määritetystä listasta.
Kun olet lisännyt ominaisuuksien arvot, muista napsauttaa 'Tallenna'.
Huomio
Kun tallennat BIM-datatiedoston, tiedosto täytyy käsitellä ennen kuin tiedot ovat saatavilla Sijainneissa. Voi kestää hetken ennen kuin nämä muutokset ovat saatavilla. Jos et näe muutoksiasi, odota hetki ja yritä uudelleen myöhemmin.

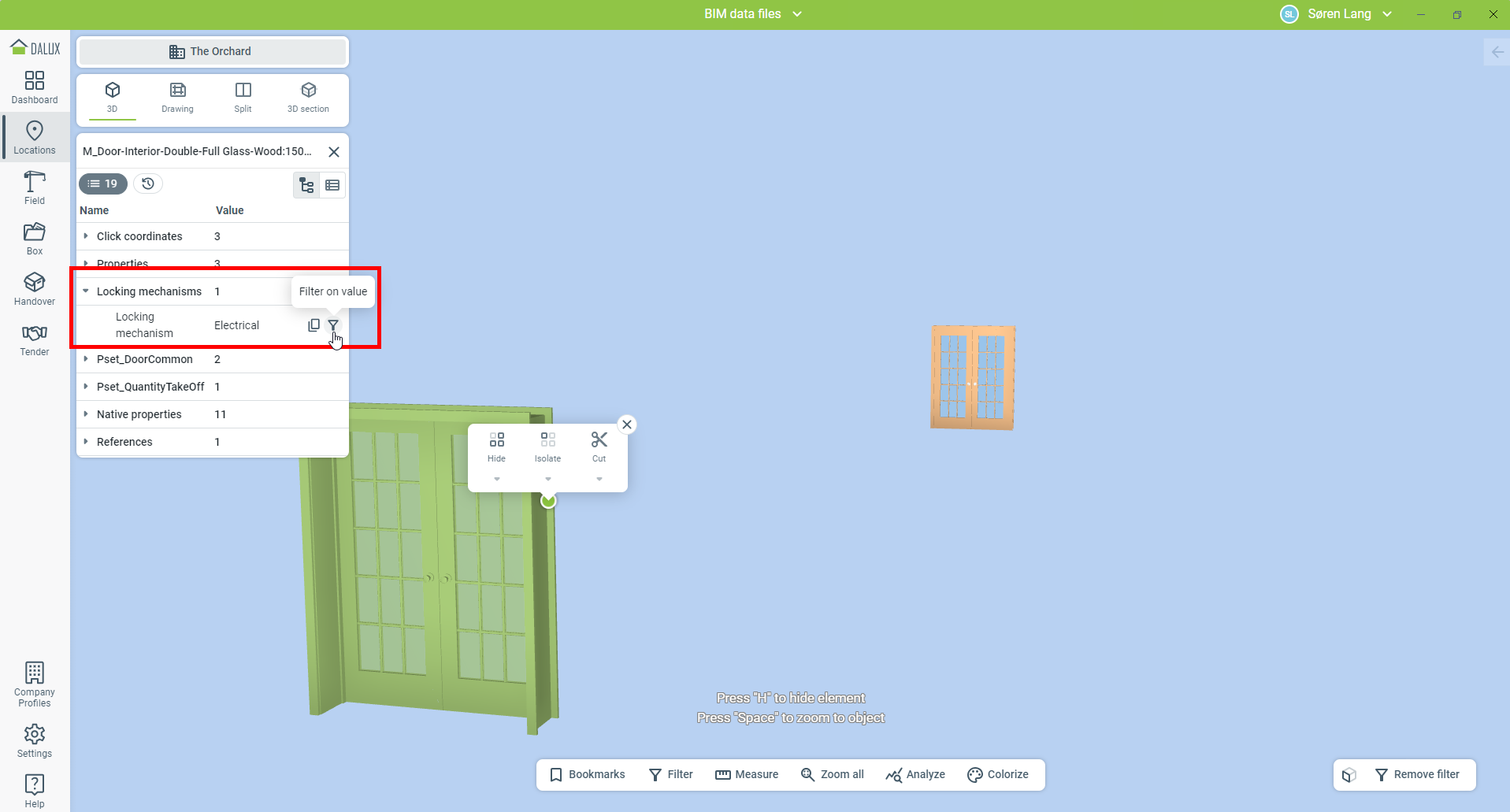

Kun tiedosto on käsitelty, ominaisuudet ja arvot näkyvät sijainneissa. Voit hakea ja käyttää suodattimia BIM-datatiedoston ominaisuuksille, kuten muillekin mallin ominaisuuksille.
Lisätietoja
Jos haluat oppia lisää suodattimista Sijainneissa, lue tämä artikkeli: Suodattimet ja visualisointi Sijainneissa.
