Tässä artikkelissa kerrotaan, miten navigoida malleissa ja piirustuksissa Dalux työpöytäversioissa. 3D-mallissa liikkumisen oppiminen auttaa sinua löytämään etsimäsi tiedot nopeasti.
Suosittelemme käyttämään Daluxin työpöytäsovellusta, kun työskentelet monimutkaisten mallien parissa, sillä sen avulla tietokoneesi voi käyttää enemmän resursseja kuin verkkoselain.
Jos käytät Daluxia mobiililaitteella, voit lukea tästä artikkelista, miten navigoida 3D-näkymässä: Navigoi Sijainneissa mobiililaitteella.
Kuinka katsella piirustuksia Sijainneissa
Päästäksesi 3D-malleihisi projektissa, aloita menemällä sivupalkissa kohtaan Sijainnit.
Dalux avaa automaattisesti BIM-katselimen viimeksi käytettyyn näkymään.

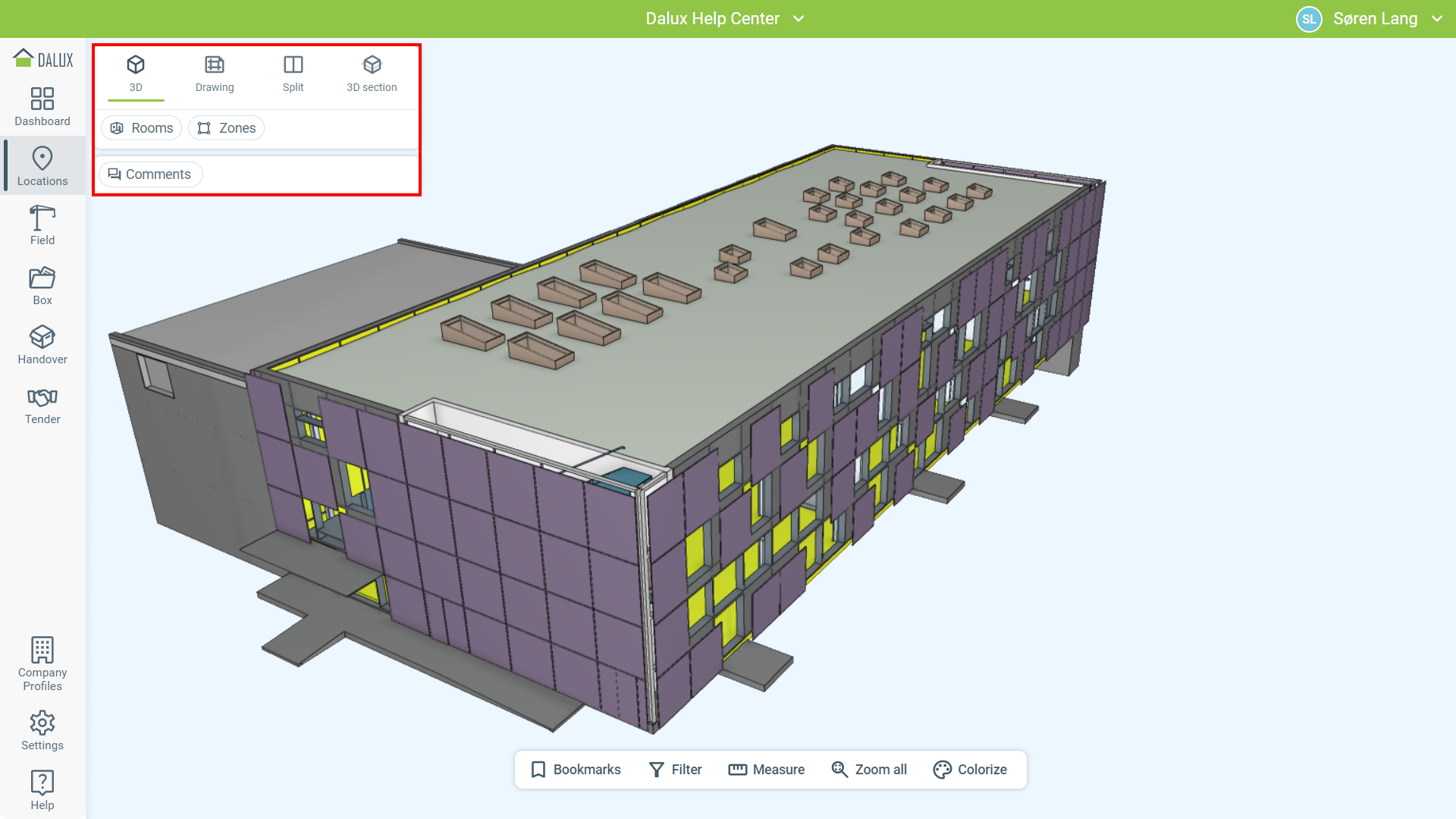

Työkalupalkissa voit vaihtaa eri näkymien välillä:
-
3D - Täysikokoinen 3D-navigointi, joka mahdollistaa liikkumisen kaikilla akseleilla
-
Piirustus - Vain 2D-näkymä rakennukseen lisätyille piirustuksille
-
Jaettu - Jaettu 3D:n ja 2D:n välillä, jossa voit käyttää 2D-piirustusta navigoidaksesi 3D:ssä
-
3D-leikkaus - 3D-näkymä, jossa on automaattinen leikkaus mallin tasojen tai pystysuoran leikkauksen perusteella
Näkymät käsitellään yksityiskohtaisesti alla.
3D-näkymä

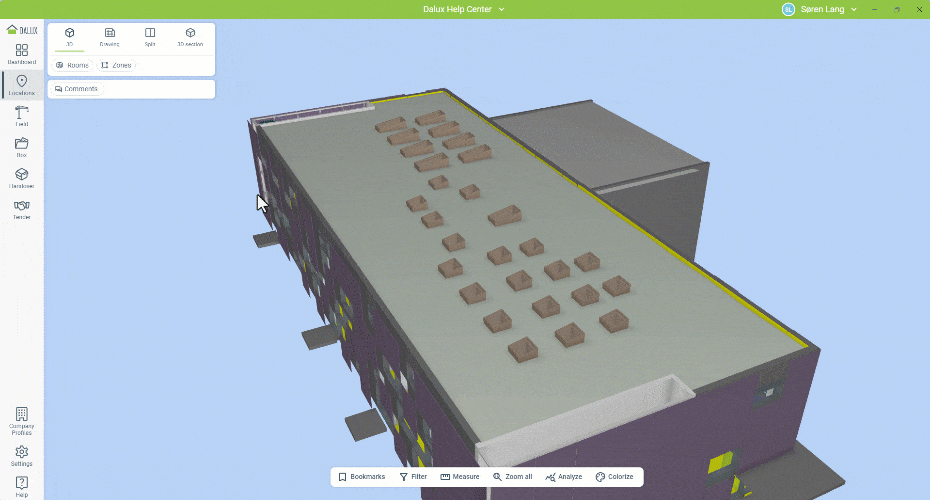

3D-näkymä on täydellinen näkymä, joka sallii sinun liikkua vapaasti mallin ympärillä. Tämä näkymä on hyödyllinen tietojen keräämisessä mallielementeistä tai kommenttien tekemiseen 3D:ssä.
3D-näkymässä liikkuminen tapahtuu hiirellä, näppäimistöllä tai näiden yhdistelmällä.

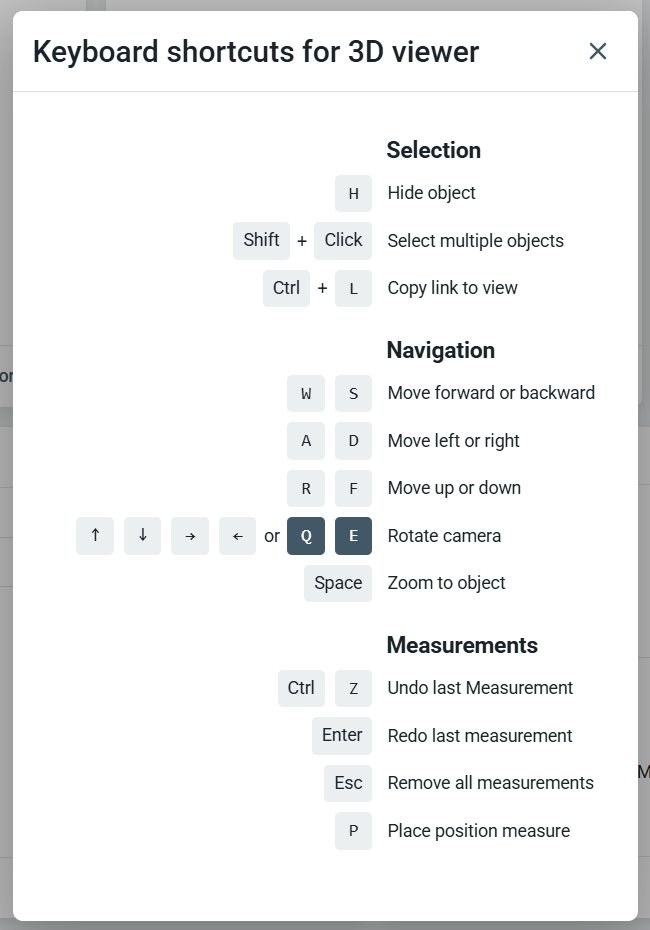

Voit nähdä joitakin hyödyllisiä pikanäppäimiä napsauttamalla nimeäsi oikeasta yläkulmasta ja sitten Näppäimistön pikavalinnat.
On suositeltavaa tutustua näihin pikanäppäimiin, sillä ne auttavat mallissa liikkumisessa. Voit myös käyttää hiirtäsi siirtääksesi kameraa suuremmilla etäisyyksillä.
- Pitämällä hiiren vasenta painiketta painettuna ja liikuttamalla hiirtä pyörität näkymää
- Pitämällä hiiren oikeaa painiketta tai rullaa painettuna ja liikuttamalla hiirtä raahaat näkymää
- Hiiren rullalla zoomaat sisään ja ulos
3D-näkymässä voit luoda Kommentin, jos ominaisuus on käytössä ja sinulla on oikeat käyttöoikeudet.
Et voi luoda Field-rekisteröintejä 3D-näkymässä. Sinun täytyy käyttää 2D/3D jaettu näkymää. Tämä johtuu siitä, että rekisteröintien sijainnit on yhdistettävä piirustukseen.
Vinkkejä ja niksejä
Käytä hiirtä suuriin näkymän muutoksiin ja näppäimistöä tarkempaan näkymän säätämiseen. Hiirellä navigointi toimii parhaiten ulkonäkymissä tai suurissa tiloissa, ja näppäimistöllä navigointi on tehokasta ahtaissa tiloissa.
Hyödyntämällä hiiren ja näppäimistön yhdistelmää 3D:ssä voit navigoida nopeasti ja tarkasti mallissasi.
Piirustusnäkymä (2D)
Piirustusnäkymä on vain 2D ja näyttää piirustuksia, jotka on lisätty rakennuksen tasoihin. Jos sinulla ei ole piirustuksia rakennuksessa, voit käyttää automaattisia tasoleikkauksia rakennuksesi tason koron perusteella.

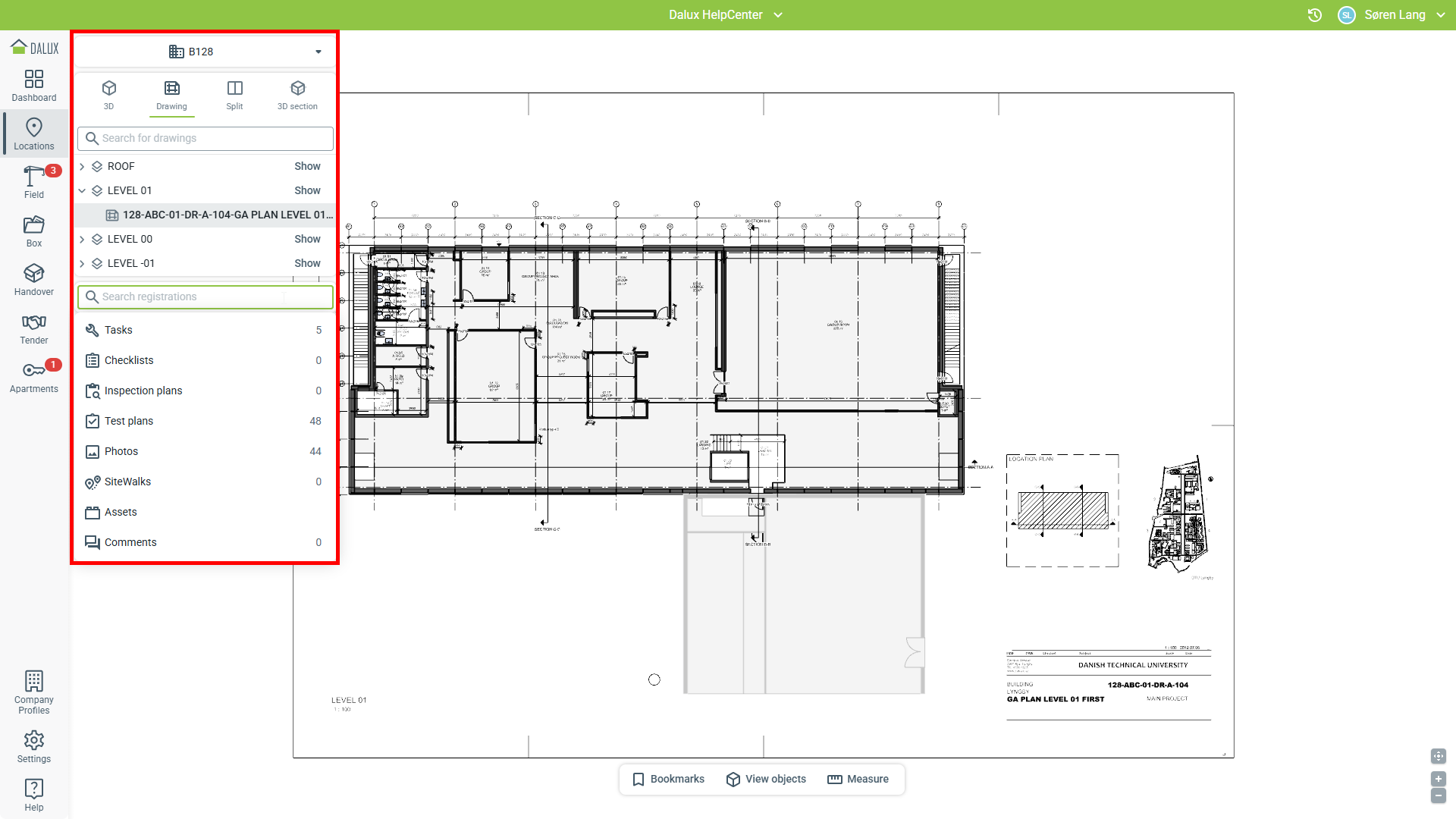

Piirustus-näkymä näyttää 2D-piirustuksen ja valikon. Valikossa voit valita, mikä piirustus näytetään.
Tasot merkitään -kuvakkeella. Jokaisella tasolla voi olla useita piirustuksia. Napsauttamalla 'Näytä' pääset automaattisesti tason oletuspiirustukseen.
Jos projekti käyttää suunnittelualoja ja niiden alaryhmiä, ne näkyvät kansioina -kuvakkeen avulla.
Vinkkejä ja niksejä

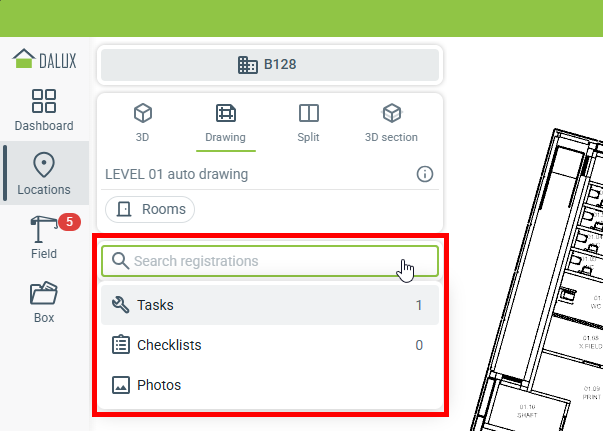

Jos et näe rekisteröintityypin paneelia, napsauta hakukenttää ja paneeli tulee näkyviin.
Kun tarkastelet piirustusta Sijainneissa, voit:
- Napsauta ja pidä hiiren vasenta painiketta painettuna liikkuaksesi vetämääsi suuntaan
- Rullaa hiiren rullaa zoomataksesi sisään ja ulos (Voit pitää Ctrl-näppäintä alhaalla zoomataksesi pienemmillä välein)
Jos napsautat piirustusta, voit hypätä tuohon sijaintiin 3D:ssä. Tämä avaa 2D/3D jaettu näkymän.
2D/3D jaettu näkymä

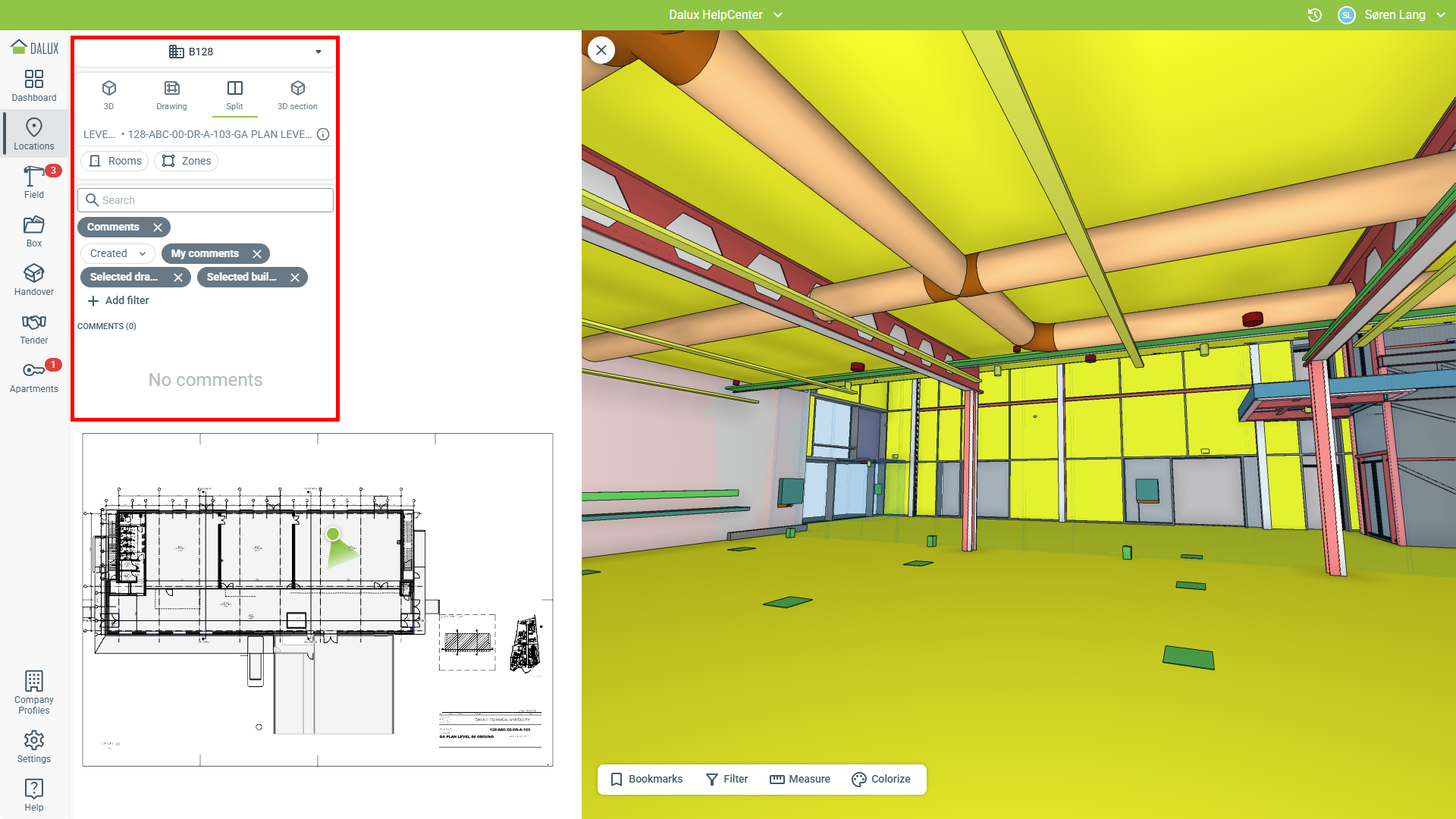

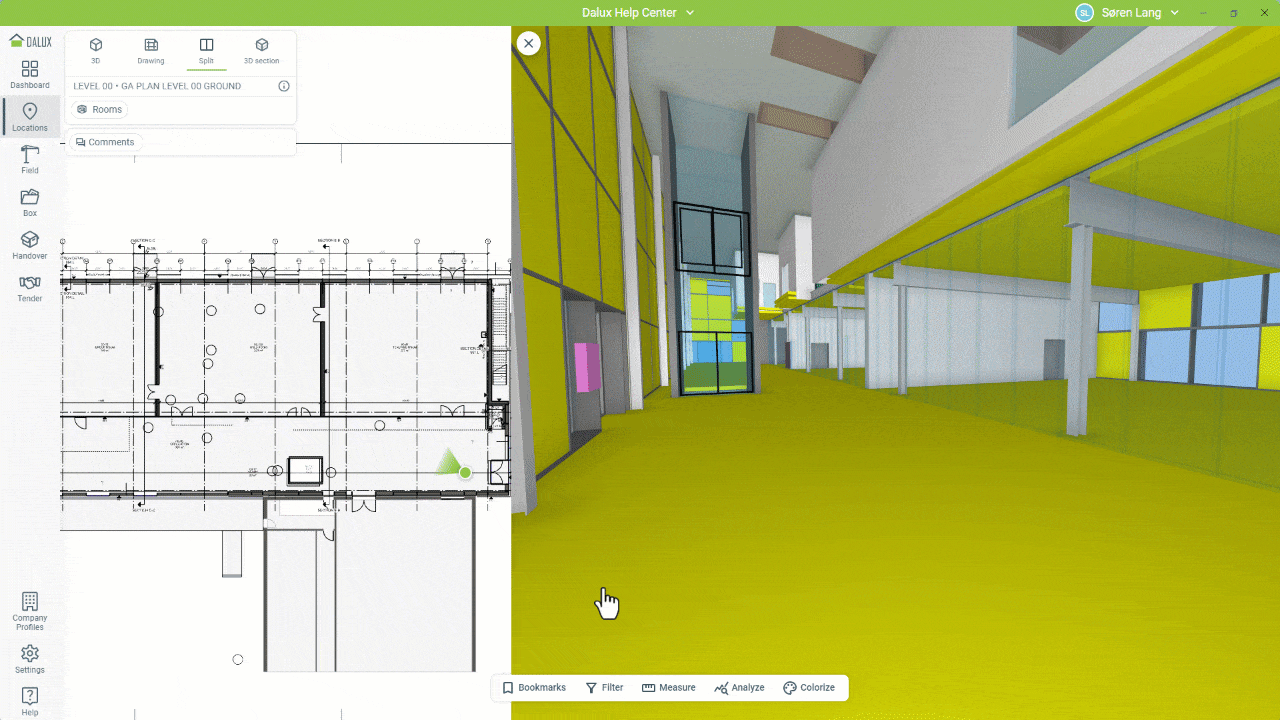

Jaetulla 2D/3D näkymällä liikut helposti ja nopeasti 3D-mallissa napsauttamalla 2D-piirustusta. Jaetussa näkymässä voit silti navigoida 3D:ssä, mutta näkymä on lukittu nykyiseen tasoon. Tämä tarkoittaa, että et voi siirtää kameraa ylös tai alas.
Voit luoda Field-rekisteröintejä jaetussa näkymässä napsauttamalla malleissa olevia objekteja. Tällöin 3D-sijainti tallennetaan rekisteröintiin.
Samoin kuin Piirustus-näkymässä, valitset piirustuksen valikosta.
2D/3D jaettu näkymässä näet nykyisen sijaintisi merkittynä piirustukseen vihreällä ympyrällä. Näet myös kameran suunnan.
Jaetussa näkymässä voit käyttää piirustus-ikkunaa:
- Napsauta ja pidä vasenta hiirtä painettuna ja vedä liikuttaaksesi piirustusta
- Rullaa hiiren pyörällä zoomataksesi sisään ja ulos (Voit pitää Ctrl-näppäintä alhaalla zoomataksesi pienemmillä välein)
- Napsauta piirustusta hypätäksesi tämän sijainnin 3D-näkymään
3D-ikkunassa 3D-navigointipikanäppäimet ovat aina käytössä (et voi muuttaa kameran korkeutta). Liikkuminen 3D:ssä siirtää automaattisesti sijainnin merkkiä piirustuksessa.
2D/3D jaettu näkymä on hyvä valinta silloin, kun liikut mallissa yhdellä tasolla vähentäen monimutkaista navigointia 3D:ssä.
2D/3D yhdistetty näkymä

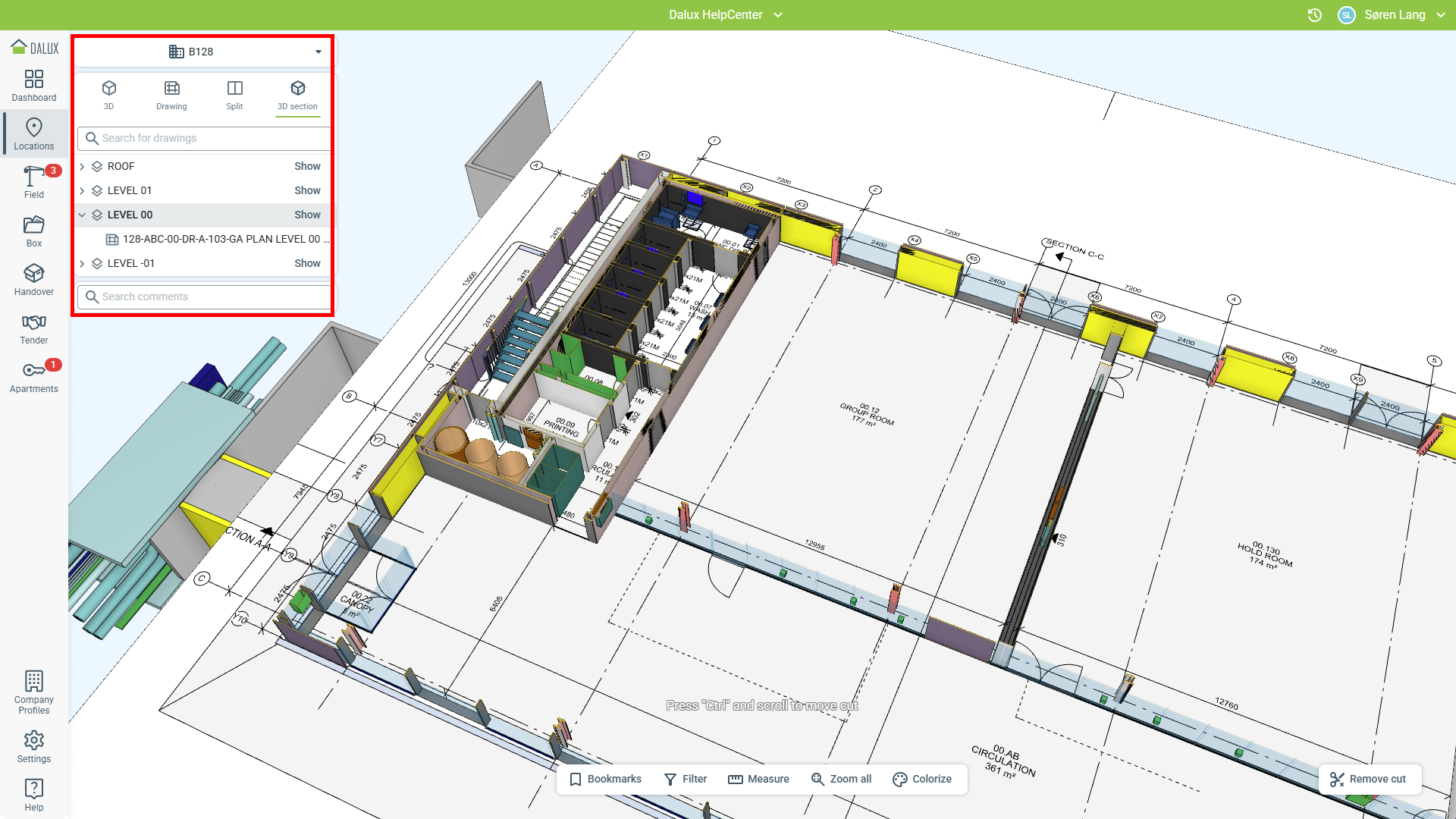

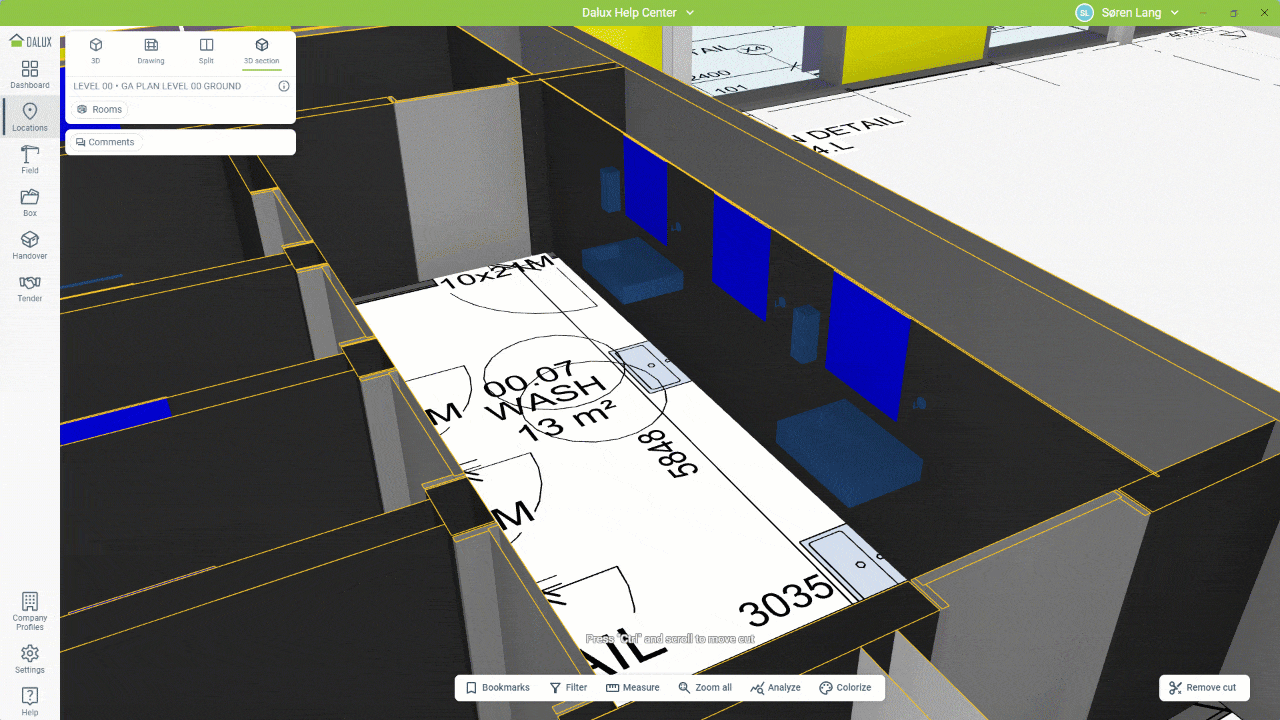

2D/3D yhdistetty -näkymä tekee automaattisesti leikkauksen ja näyttää piirustuksen yhdistetyssä 2D- ja 3D-näkymässä. Tämä toimii sekä tasoilla että pystysuorasti kartoitetuissa piirustuksissa.
Samoin kuin Piirustus ja 2D/3D jaettu näkymässä, sinun on valittava mikä piirustus näytetään.
Tässä näkymässä kaikki 3D-navigointipikanäppäimet ovat käytettävissä. Voit:
- Pitää Ctrl-näppäintä painettuna ja rullaa hiiren rullaa siirtääksesi leikkausta ylös tai alas
- Napsauta piirustusta ja vaihda läpinäkyvyyttä tai piilota piirustus
- Napsauta piirustusta ja paina Välilyöntiä zoomataksesi ulos ja nähdäksesi koko piirustuksen
Voit poistaa leikkauksen oikeasta alakulmasta napsauttamalla Poista leikkaus.
Lue lisää
Jos haluat oppia lisää leikkausten ja mittausten käytöstä Dalux Desktopissa, voit lukea tämän artikkelin: Leikkaaminen ja mittaaminen.
Suodattimet ja kirjanmerkit antavat sinun tallentaa erilaisia näkymiä myöhempää käyttöä varten. Voit oppia lisää näistä artikkeleista:
