Tämä artikkeli käsittelee suodattimien ja värien käyttöä Sijainneissa erilaisten tietojen visualisoimiseksi.
Suodattimet käyttävät BIM-mallin ominaisuuksia ja päivittyvät automaattisesti mallin muuttuessa.
Käsittelemme näitä toiminnallisuuksia tässä artikkelissa:
- Suodattimet (henkilökohtaiset ja ryhmäsuodattimet)
- Väritä
- Näytä objektit
Vinkkejä ja niksejä

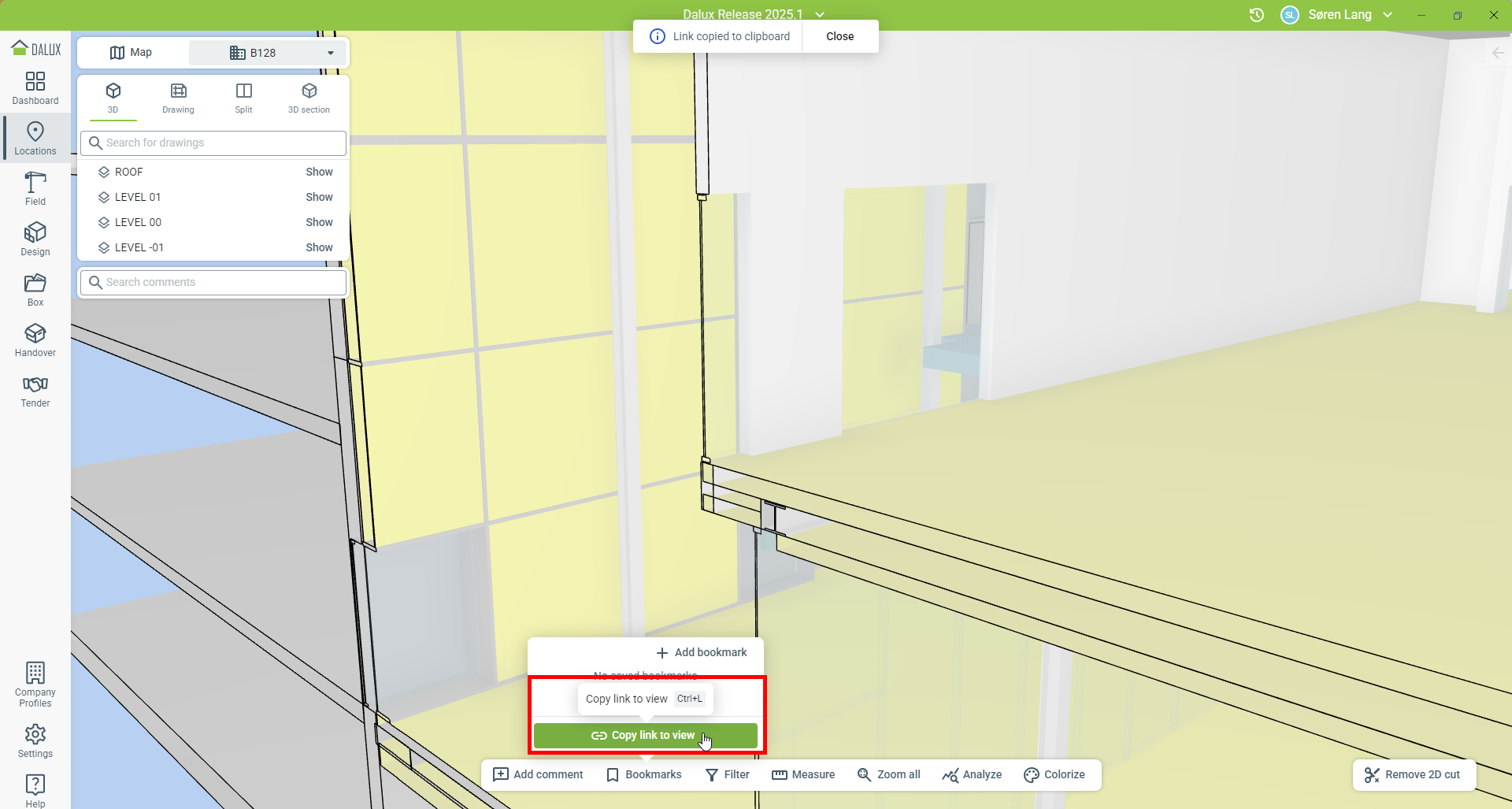

Kun olet määrittänyt suodattimen, voit käyttää CTRL+L kopioidaksesi linkin nykyiseen näkymääsi. Tämä linkki voidaan sitten jakaa muiden projektin osallistujien kanssa. Myös suodattimet, leikkaukset, mittaukset jne. kopioidaan. Linkin voi kopioida painamalla CTRL+L tai Kirjanmerkit -valikosta.
Käyttäjän oikeudet
Kaikilla käyttäjillä on pääsy Sijainnit -kohtaan, ja he voivat luoda ja tallentaa suodattimia.
Projektin ylläpitäjät ja Box ylläpitäjät voivat luoda suodattimia kaikille projektissa tai tiettyihin työpaketteihin.
Ryhmän ylläpitäjät voivat tallentaa suodattimia kaikille heidän käyttäjäryhmänsä jäsenille.
Väritä ja
Näytä objektit ovat saatavilla vain, jos projektisi käyttää Box Prota tai Field Prota.
Kuinka käyttää suodattimia
Suodattimet ovat saatavilla vain BIM-mallille, eivätkä piirustuksille. Voit käyttää Näytä objektit -ominaisuutta luodaksesi suodattimia 2D-piirustuksille, tästä kerrotaan tarkemmin alla.
Kaikki käyttäjät voivat luoda henkilökohtaisia suodattimia ja ryhmän ylläpitäjät voivat luoda ryhmälle jaettuja suodattimia.
Aloita siirtymällä Sijainteihin ja avaa BIM-malli jossakin 3D-näkymistä. Kaikki suodattimet, joihin sinulla on pääsy, löytyvät
Suodatin -kohdasta työkalupalkissa.
On useita tapoja luoda suodattimia BIM-mallia tarkasteltaessa.
- Luo suodatin käyttämällä
Suodatin -painiketta
- Luo suodatin napsauttamalla objektia mallissa

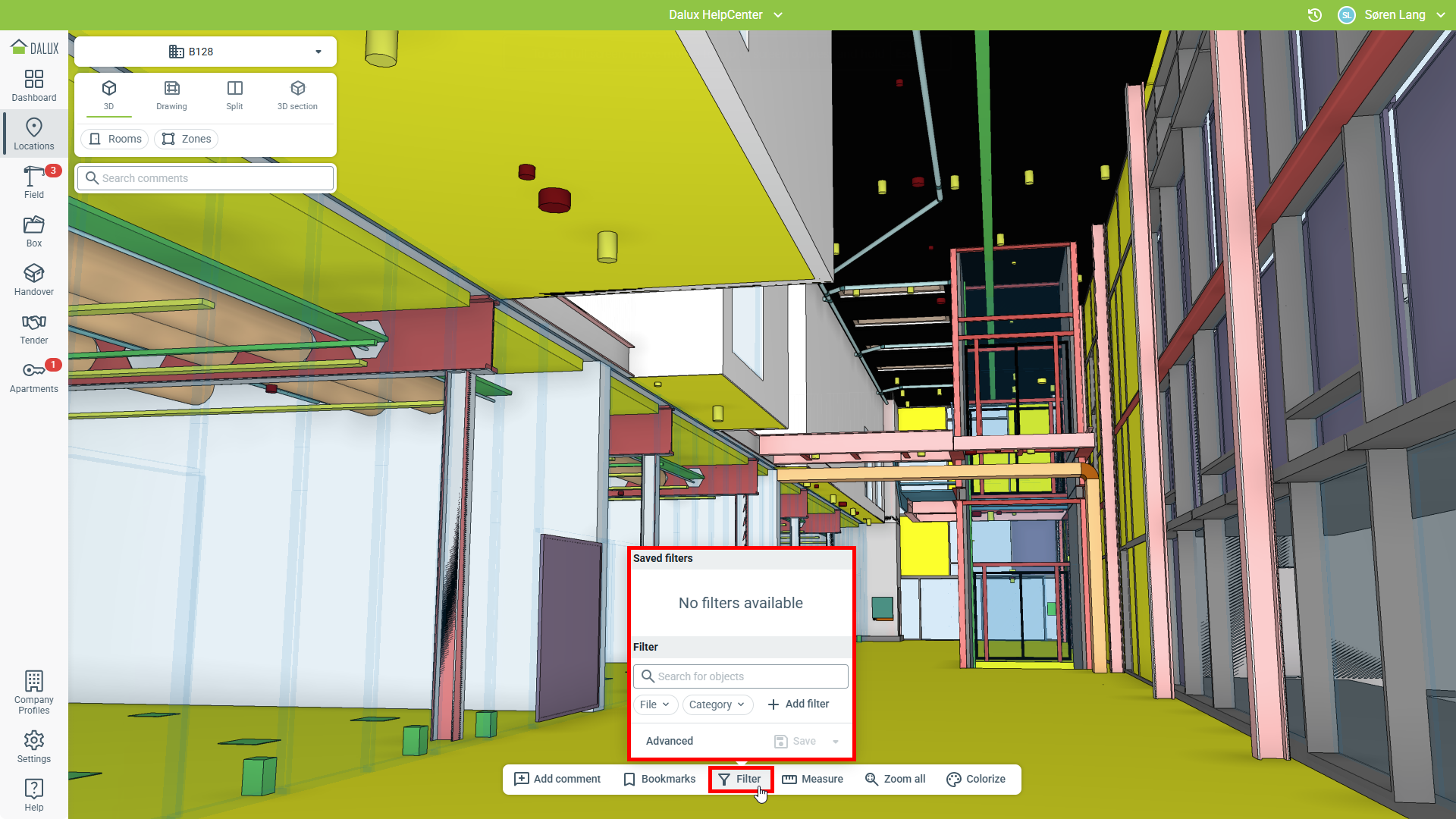

Kun napsautat Suodatin, voit hakea vapaatekstillä, lisätä tietyn suodattimen tai luoda edistyneen suodattimen. Tiedosto- ja luokka -parametrit ovat aina näkyvillä niiden nopeaan suodatukseen.

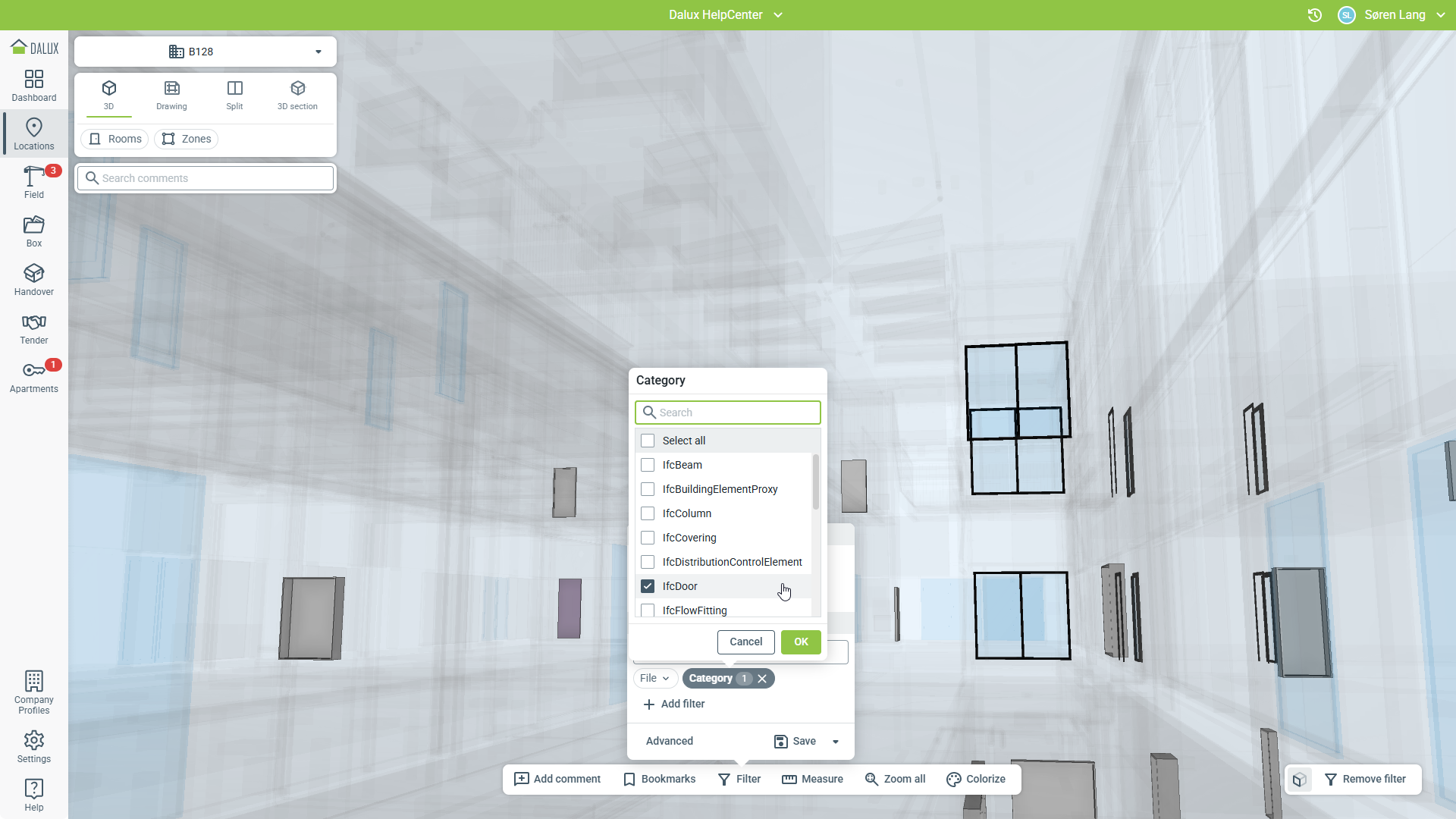

Tässä esimerkissä luomme suodattimen oven luokalle. Kun valitset parametrin suodatinta varten, 3D-näkymä muuttuu heijastamaan suodatinta.

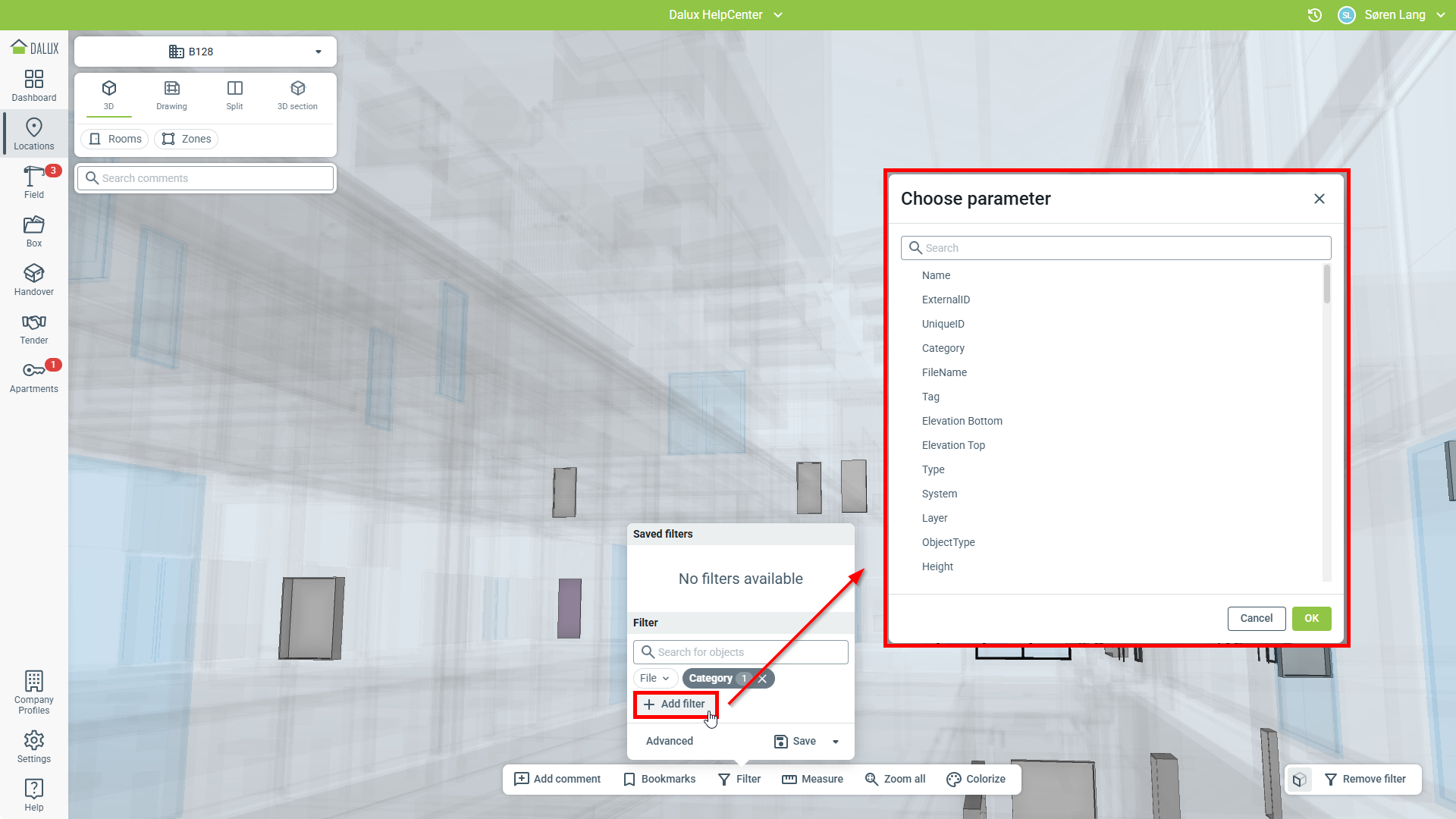

Voit suodattaa tuloksiasi vielä enemmän lisäämällä useita parametreja samaan suodattimeen. Voit tehdä tämän napsauttamalla Lisää suodatin ja valitsemalla eri parametreja. Saatavilla olevat parametrit riippuvat BIM-mallistasi.

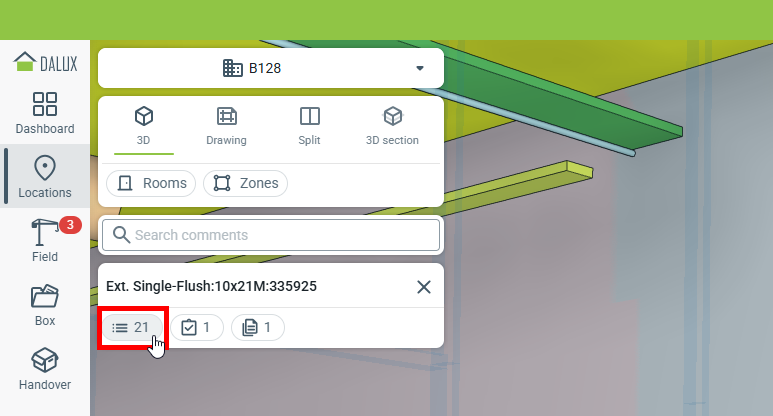

Voit myös nopeasti luoda suodattimen valitsemalla objektin mallissa. Napsauta -kuvaketta laajentaaksesi ominaisuuslistaa.

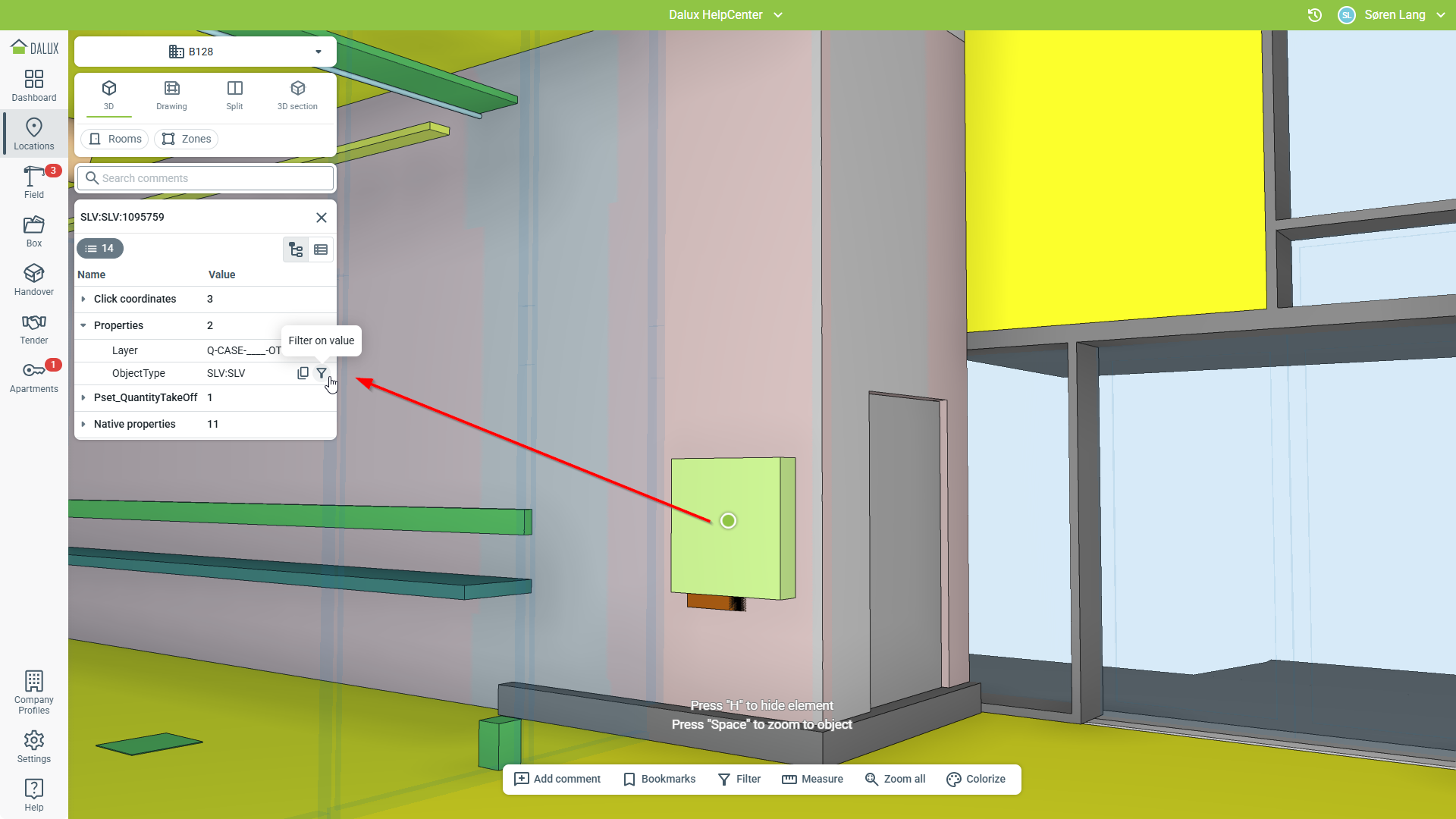

Tämä näyttää objektin ominaisuudet. Vie hiiri ominaisuuden päälle ja napsauta suodattaaksesi ominaisuuden mukaan. Voit tehdä tämän useille ominaisuuksille.

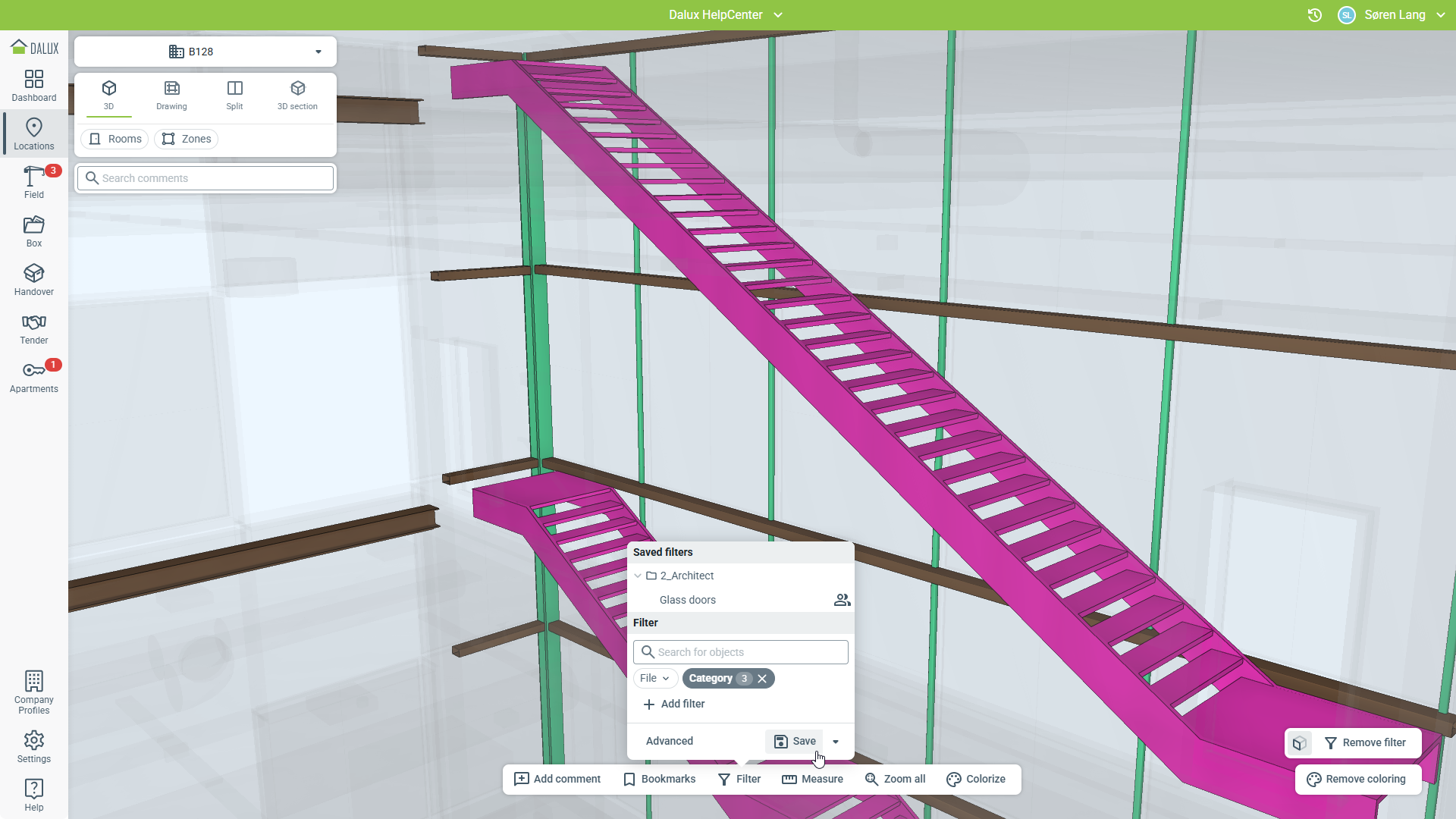

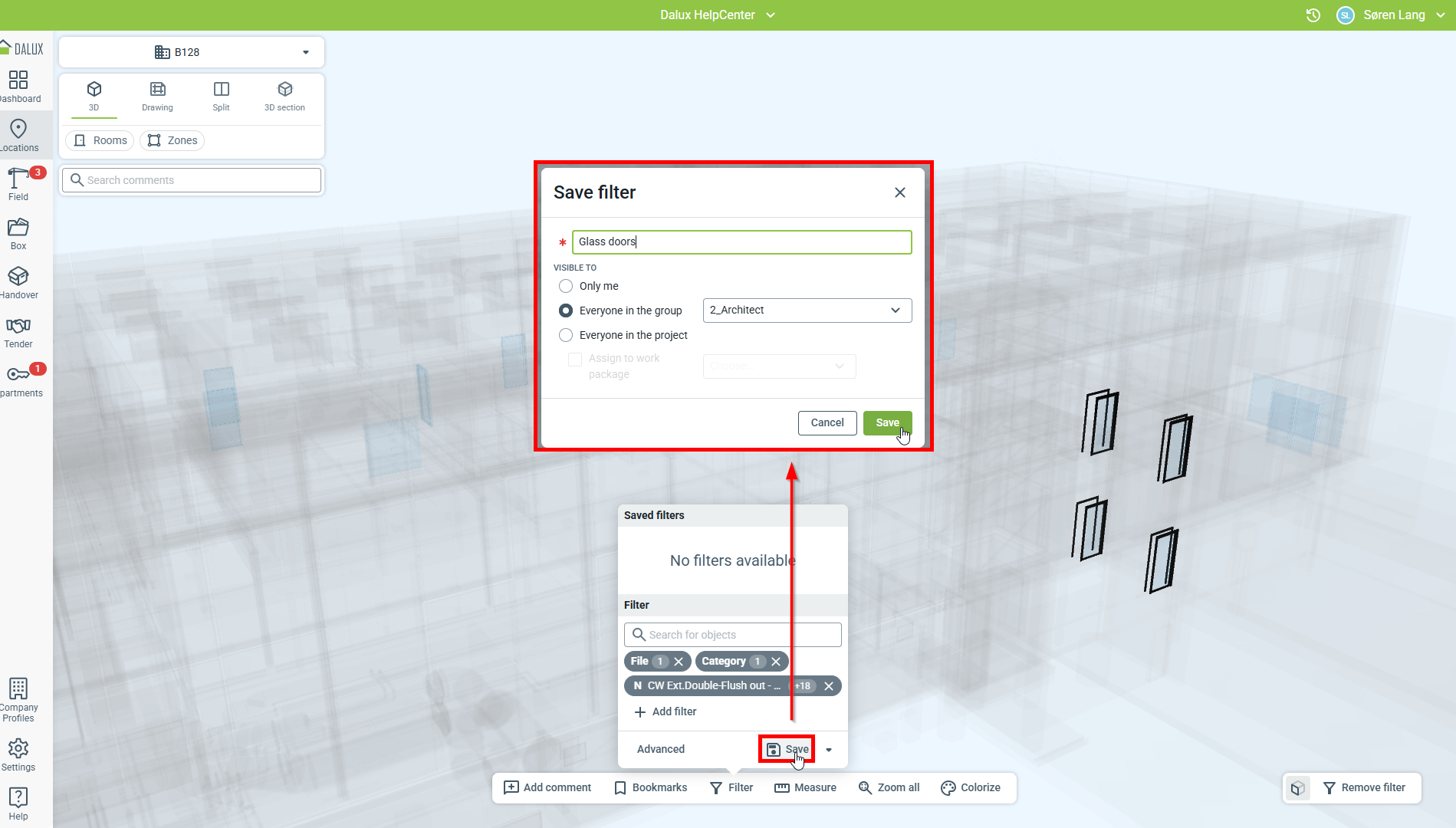

Kun olet valmis suodattimesi kanssa, voit napsauttaa Tallenna tallentaaksesi suodattimen myöhempää käyttöä varten. Jos olet ryhmän ylläpitäjä käyttäjäryhmässäsi, voit tallentaa suodattimia, jotta ne näkyvät kaikille käyttäjäryhmäsi jäsenille.
Jos olet projektin ylläpitäjä tai Box ylläpitäjä, voit tallentaa suodattimen kaikille projektissa tai tiettyihin työpaketteihin.

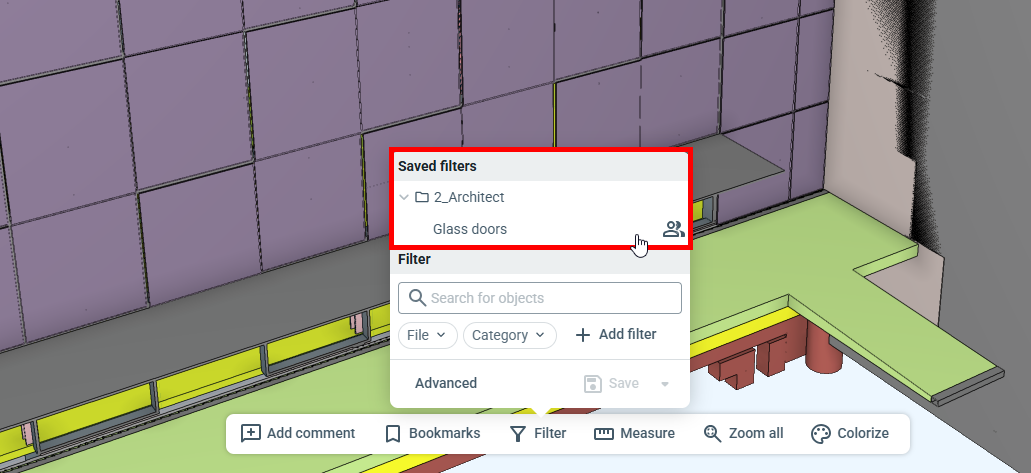

Tallennetut suodattimet näkyvät Suodatin -osiossa Tallennetut suodattimet -alueella.
Kuinka käyttää väritystä

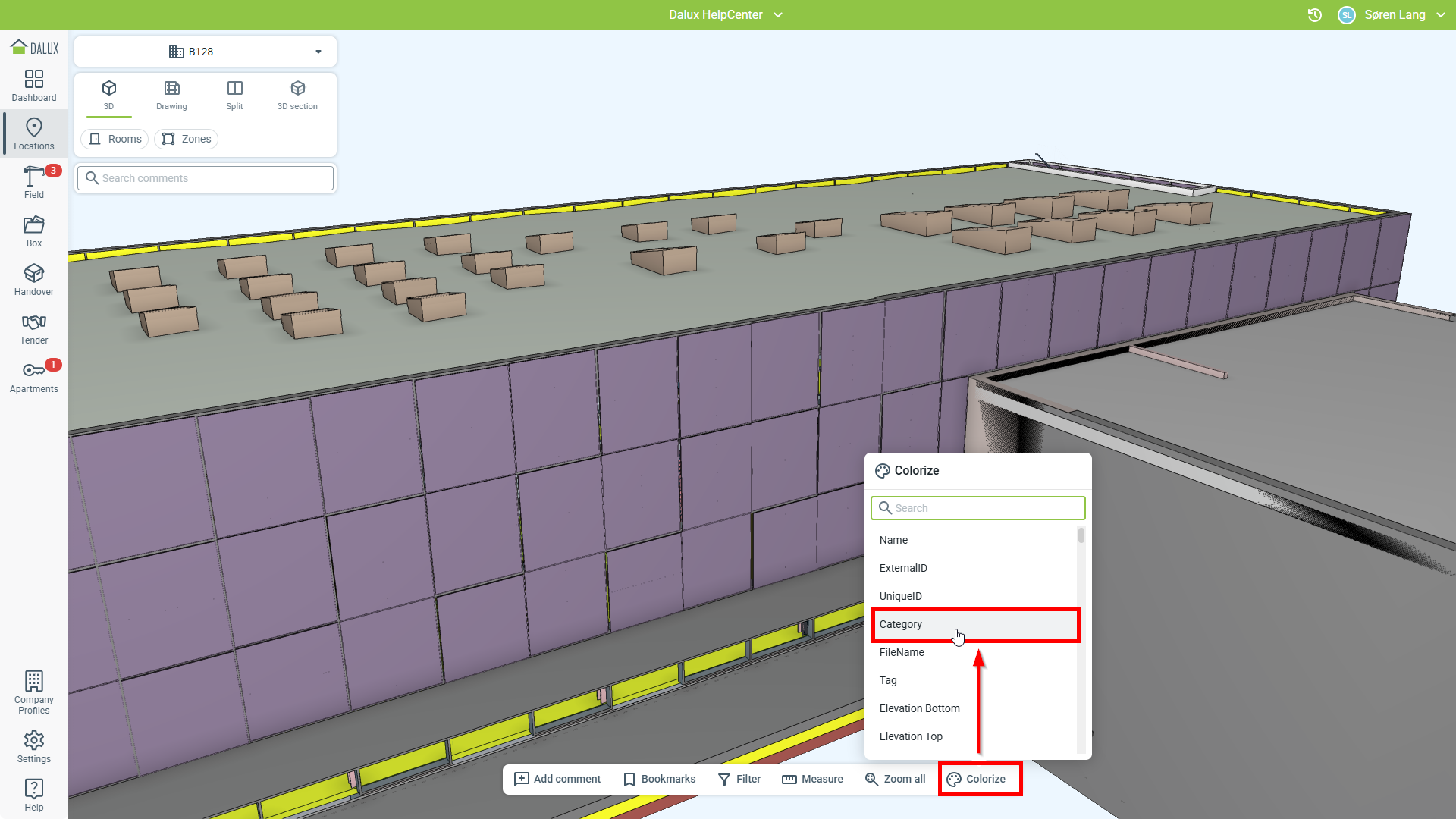

Väritys mahdollistaa BIM-mallin nopean värittämisen tietyn ominaisuuden perusteella. Et voi valita manuaalisesti käytettäviä värejä, sillä Dalux määrittelee värit automaattisesti.
Voit yhdistää Väritä -toiminnon
Suodatin -toimintoon luodaksesi väritetyn visualisoinnin vain niistä elementeistä, joita tarvitset.
Kun olet valmis suodattimesi kanssa, voit napsauttaa Tallenna tallentaaksesi suodattimen myöhempää käyttöä varten. Jos väritys on käytössä suodattimen tallennuksen aikana, se aktivoituu automaattisesti, kun suodatin ladataan uudelleen.
Näytä objektit piirustuksissa
Voit nähdä väritetyt mallin objektit rakennuspiirustuksissa.
Huomautus
Näytä objektit vaativat BIM-mallin projektissa. Voit tarkastella objekteja joko tietomallin automaattipiirustuksissa tai piirustuksissa, jotka on kartoittettu 3D:hen.
Aloita siirtymällä Sijainnit -kohtaan ja avaamalla
Piirustus. Napsauta sitten
Näytä objektit työkalupalkissa.

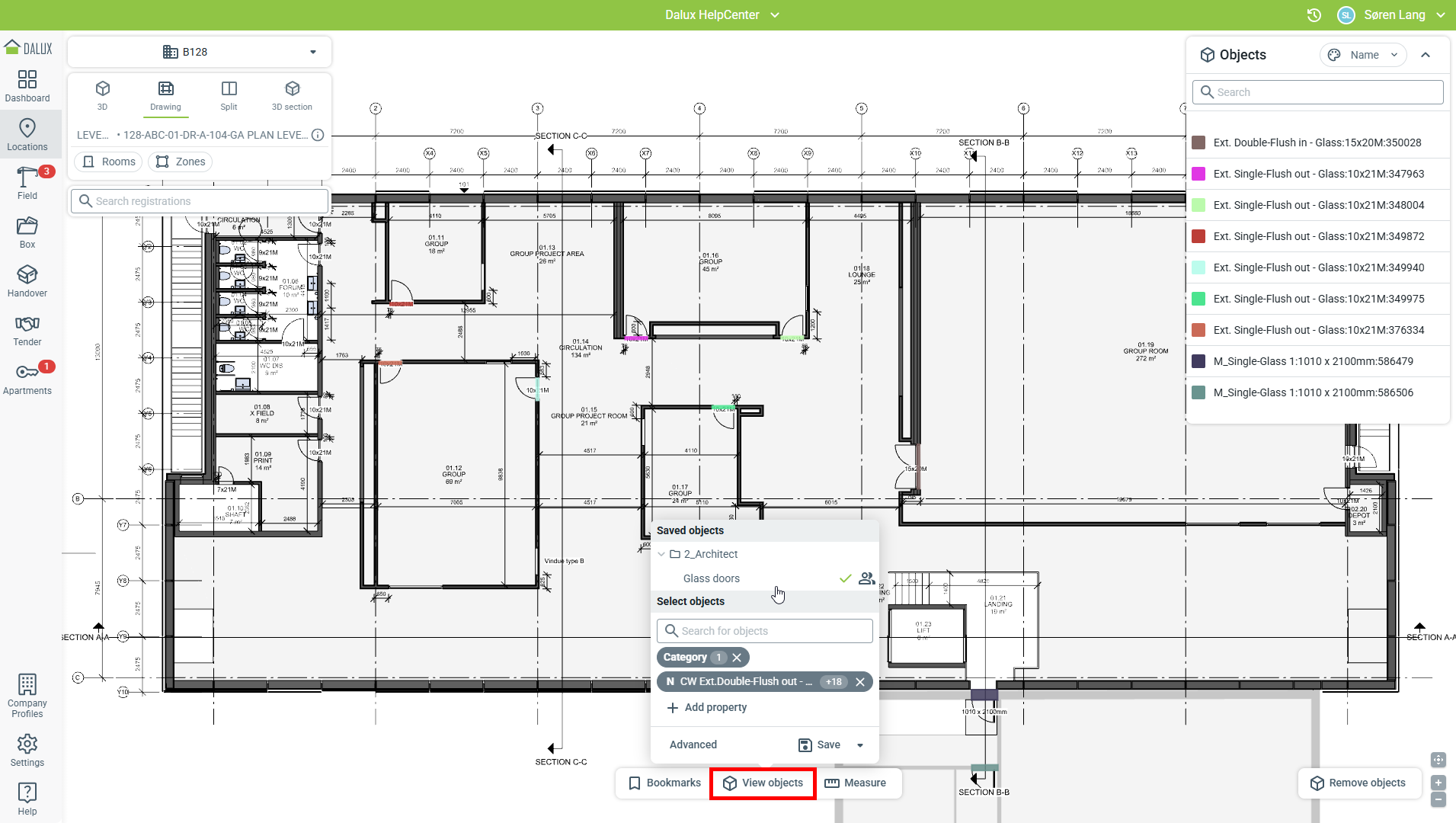

Tämä ominaisuus toimii kuten 3D-suodattimet. Valikosta voit valita suodatettavan ominaisuuden, joka näytetään sitten piirustuksessa.
Voit ladata kaikki tallennetut suodattimet (mukaan lukien 3D:ssä luodut suodattimet) tästä valikosta.

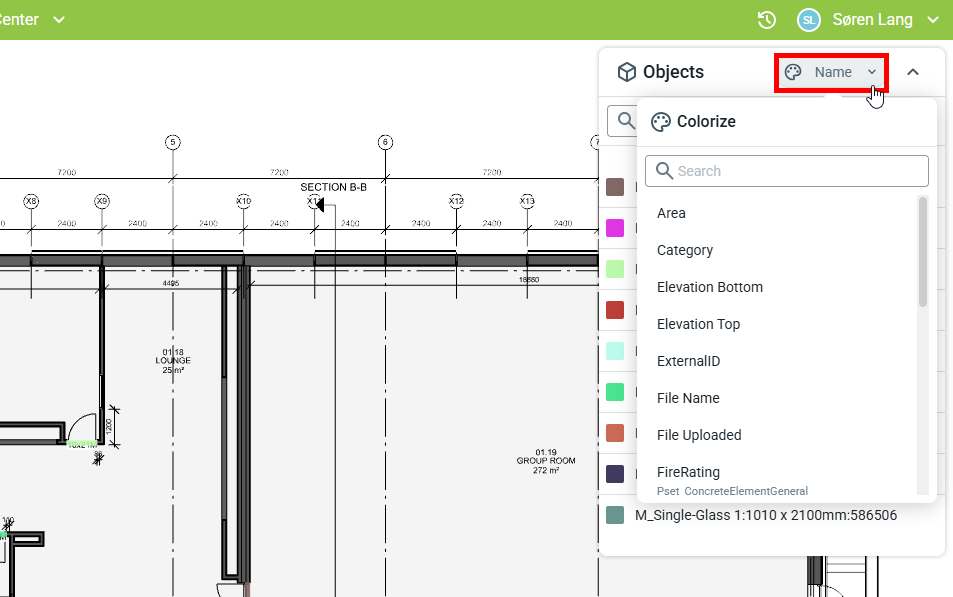

Kun ominaisuus on valittu, väritys näkyy oikealla. Valikon yläosassa voit vaihtaa, mitä parametria väritys käyttää.
Lue lisää
Jos haluat oppia lisää kirjanmerkkien käytöstä, lue tämä artikkeli: 2D- ja 3D-kirjanmerkit Sijainneissa.
