Mallin validointityökalu mahdollistaa käyttäjien asettaa sääntöjä törmäyksille ja välyksille elementtien välillä heidän rakennusmalleissaan odottamatta palautetta toiselta osapuolelta. Käyttäjät, joilla on pääsy, voivat itse arvioida malleja ominaisuuden avulla.
Työkalun avulla on mahdollista analysoida, täyttävätkö elementit hankkeen törmäys- ja välysvaatimukset vertaamalla niitä Daluxissa oleviin malleihin, tarjoten käyttäjille heti tarvitsemansa tiedot:
- Tee tarvittavat muutokset mallinnusohjelmistossa
- Yhteistyötä muiden projektin osallistujien kanssa kommentoimalla elementtejä, jotka eivät täytä vaatimuksia
- Päätä olla huomioimatta törmäys-/välysohjelmaa, jos se ei ole relevantti
Lisätietoja
Jos haluat oppia lisää tiedostojenmallien metatietojen validoinnista, lue tämä artikkeli: Metatiedon ominaisuudet mallin validoinnissa.
Aktivoi mallin validointi
Käyttöoikeudet
Projektin ylläpitäjän tai Box ylläpitäjän on aktivoitava mallin validointi.
Mallin validointi on osa Design ja on automaattisesti käytettävissä, kun Design on aktivoitu.

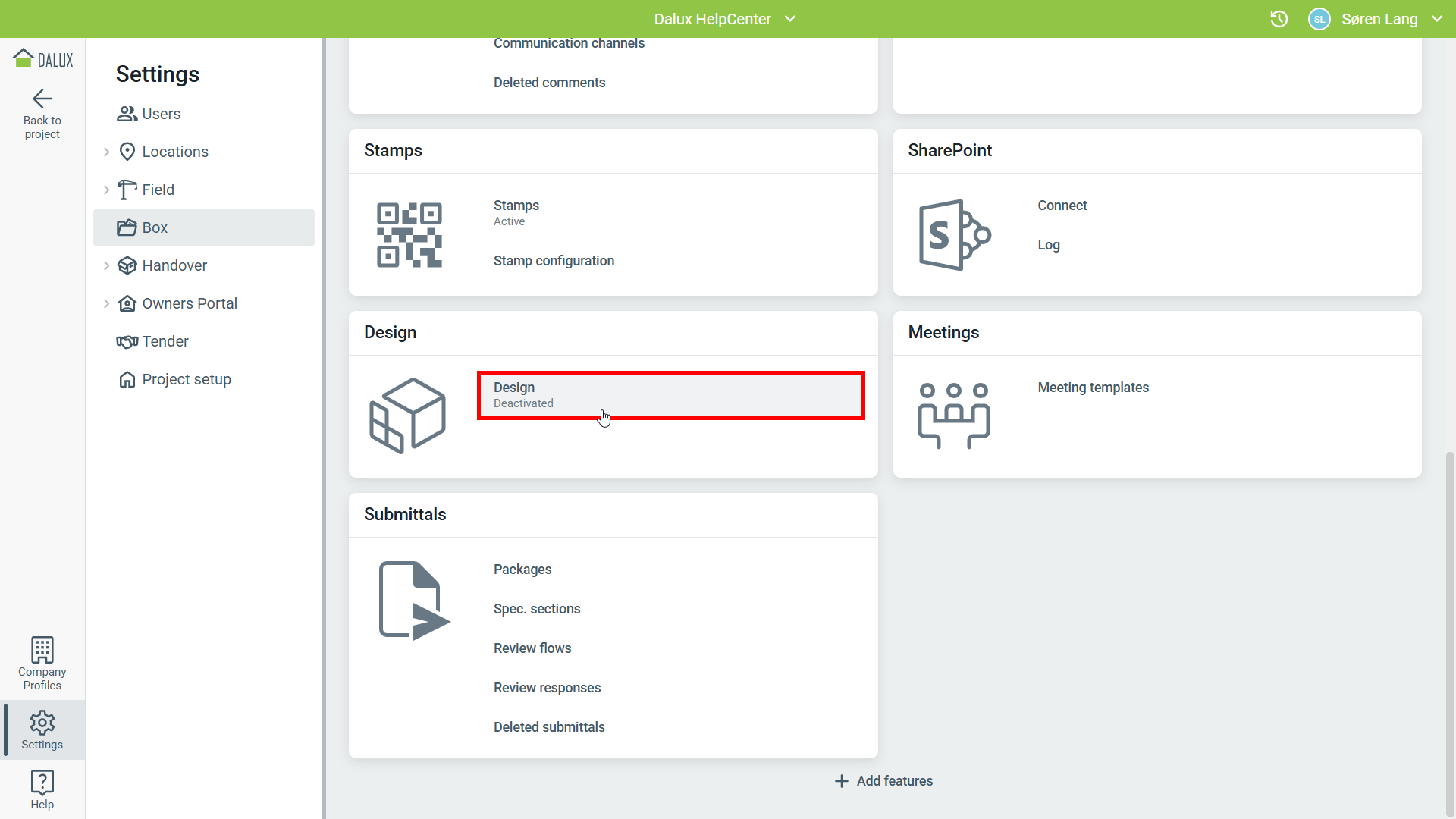

Aktivoidaksesi Suunnittelu-moduulin, siirry
Asetukset
Box
Design
'Aktivoi':
Vinkkejä ja niksejä
Suosittelemme mallin validoinnin määrittämistä Dalux-työpöytäsovelluksessa. Tämä mahdollistaa helpomman synkronoinnin, kun mallin validoinnin tulokset tehdään selaimessa saataville 'Automation'-ominaisuudella.
Aseta käyttöoikeudet mallin validointiin
Käyttöoikeudet
Asettaaksesi pääsyn mallin validointiin, sinun on oltava projektin ylläpitäjä tai Box ylläpitäjä.
Suunnittelu-ominaisuuden aktivoinnin jälkeen, käyttöoikeudet on asetettava käyttäjille, jotta heillä on pääsy mallin validointiin. Jokainen mukautettu käyttäjäryhmä voidaan lisätä, kohdasta Asetukset
Box
Design
'Ryhmät, joilla on käyttöoikeus'.
Käyttöoikeudet voidaan antaa myös Käyttäjät osiossa, kun asetetaan käyttöoikeuksia käyttäjäryhmille.
Aseta suunnittelualat ja objekti ryhmät
Aseta suunnittelualat
Luodaksesi vaatimuksia, luo suunnitteualueita käytettäväksi joko itsesi, käyttäjäryhmäsi tai koko projektin toimesta Suosittelemme asettamaan suunnittelualat jokaiselle suunnittelualalle projektissasi, esim., Arkkitehtuuri, LVI, TTS, jne.
Käyttöoikeudet
Asettaaksesi suunnittelualan käyttäjäryhmälle, sinun tulee olla tämän käyttäjäryhmän ryhmän ylläpitäjä
Asettaaksesi suunnittelualan kaikille projektissa, sinun tulee olla projektin ylläpitäjä tai projektin suunnittelupäällikkö
Projektin ylläpitäjät ja box ylläpitäjä eivät voi asettaa suunnittelualueita käyttäjäryhmille ilman että ovat myös käyttäjäryhmän ylläpitäjiä.
Muut käyttäjäryhmät, joille annettiin pääsy Design moduuliin voivat vain luoda tarkastuksia itselleen.
Aseta nämä suunnittelualat menemällä
Design
Valitse rakennus
Mallin validointi.
Klikkaa Lisää
'Suunnitteluala', anna suunnittelualalle nimi ja päätä tuleeko se näkyviin vain sinulle, tiettyyn käyttäjäryhmään vai kaikille, joilla on pääsy
Design.
Luo objektiryhmät
Objektiryhmät ovat 3D-elementtejä, joilla on samat ominaisuudet, kuten niiden kategoria. Näiden asettaminen antaa sinun hallita, mitkä tarkastukset suoritetaan, mitä ohitetaan, ja joidenkin tarkastusten vakavuuden.
Luo objektiryhmä kohdassa Lisää
3D objektiryhmä.
Uudessa ikkunassa, anna objektiryhmälle nimi ja sijoita se suunnittelualalle, sitten suodata objektit asettamalla niiden kriteerit Voit valita eri suodatusasetukset:
- Eristä: Suodattaa vain kriteerit täyttävät elementit
- Piilota: Suodattaa pois kaikki muut paitsi vastaavat elementit
- Vapaa tekstihaku: Suodattaa elementit, joiden nimissä on mukana tekstiä
Tarkista katselijasta varmistuaksesi, että oikeat elementit suodatetaan ennen kuin napsautat 'Tallenna'.
Aseta tarkastukset
Kun olet asettanut suunnittelualat ja objektiryhmät, voit määrittää tarkistukset, jotka tulisi suorittaa törmäysten ja välysten osalta
- Törmäykset ovat päällekkäisiä elementtejä, joilla on määritetty toleranssi.
- Välykset ovat elementtejä, jotka ylittävät minimietäisyysvaatimukset muista objekteista.
Uuden tarkistuksen määrittämiseksi napsauta haluttujen objektiryhmien matriisin solua
Tässä esimerkissä havainnollistamme seinäelementtien ja LVI-putki- ja kanavajärjestelmän tarkastuksia. Seinäelementit ovat osa Arkkitehtuuri suunnittelualaa, kun taas putket kuuluvat LVI suunnittelualaalle
Valitse, asetatko törmäyksen tai välyksen, määrittele toleranssi ja valitse, ovatko tulokset vähäisiä tai kriittisiä havaintoja.
Tässä esimerkissä asetimme törmäystarkastuksen, jossa toleranssi on 100mm, jota pidämme vähäisenä havaintona.
Määritä tämä objektiryhmille, joissa haluat suorittaa tarkastuksia tai antaa muiden tehdä sen.
Automaatio
Säästääksesi klikkauksia ja antaaksesi mallin validoinnin pyöriä taustalla, voit aktivoida 'Automatisointi' kyseisille rakennuksille
Tekniset tiedot
Automaattisen mallin validoinnin suorittamiseksi ja tulosten saataville tekemiseksi selaimessa täytyy malli prosessoida uudelleen sen jälkeen, kun 'Automation' on aktivoitu. Tätä varten napsauta Suorita tarkistukset työpöytäsovelluksessa. Tarkistukset ovat myös saatavilla rakennuksen uudelleenprosessoinnin jälkeen, kuten esimerkiksi kun uusia versioita ladataan tai rakennuksen tiedot lisätään.
Siirry kohteeseen
Asetukset
Box
Design
'Automatisointi'
Valitse rakennus, jolle haluat suorittaa mallin validoinnin automaattisesti
Jos 'Automation' on aktivoitu rakennukselle, tarkistukset prosessoidaan uudelleen automaattisesti, kun uusia mallin tiedostoja lisätään rakennukseen tai olemassa olevia mallin tiedostoja päivitetään. Kun luodaan uusia suunnittelualoja tai uusia objektiryhmiä, rakennus täytyy prosessoida uudelleen ennen kuin 'Automation' sisällyttää nämä tuloksiin.
Lue lisää
Jos haluat oppia lisää mallin validointitarkastusten suorittamisesta, lue tämä artikkeli: Kuinka suorittaa tarkastuksia Mallin validoinnissa.
