Arkkitehtina tai insinöörinä vastuullasi on lähettää suunnitelmat, jotka yhteensopivat muiden suunnittelijoiden malleihin ja täyttävät yleiset laatustandardit. Daluxin avulla sinun ei enää tarvitse odottaa palautetta BIM-koordinaattorilta. Sen sijaan voit validioida mallisi itse ja tehdä muutoksia heti.
Huom.
Tässä tapauksessa selitetään, kuinka voit validoida mallisi BIM-koordinaattorin toimittamalla sääntöjoukolla. Jos haluat määrittää omat sääntösi, harkitse ensin artikkelin lukemista BIM-koordinaattoreille: Mallin validointi BIM-koordinaattoreille.
Jos käytät Autodesk Revit, suosittelemme vahvasti käyttämään Daluxin Revit liitännäistä. Muussa tapauksessa käytä Daluxin työpöytäsovellusta validoidaksesi ladatun mallisi suoraan sovelluksessa saadaksesi nopean palautteen.
Mallin validointi Autodesk Revitissä
Voit käyttää Daluxin liitännäistä Revittiin validoidaksesi mallisi suoraan Revitissä ilman sovelluksesta poistumista.
Tätä varten lataa liitännäinen ja asenna se noudattamalla näitä ohjeita.

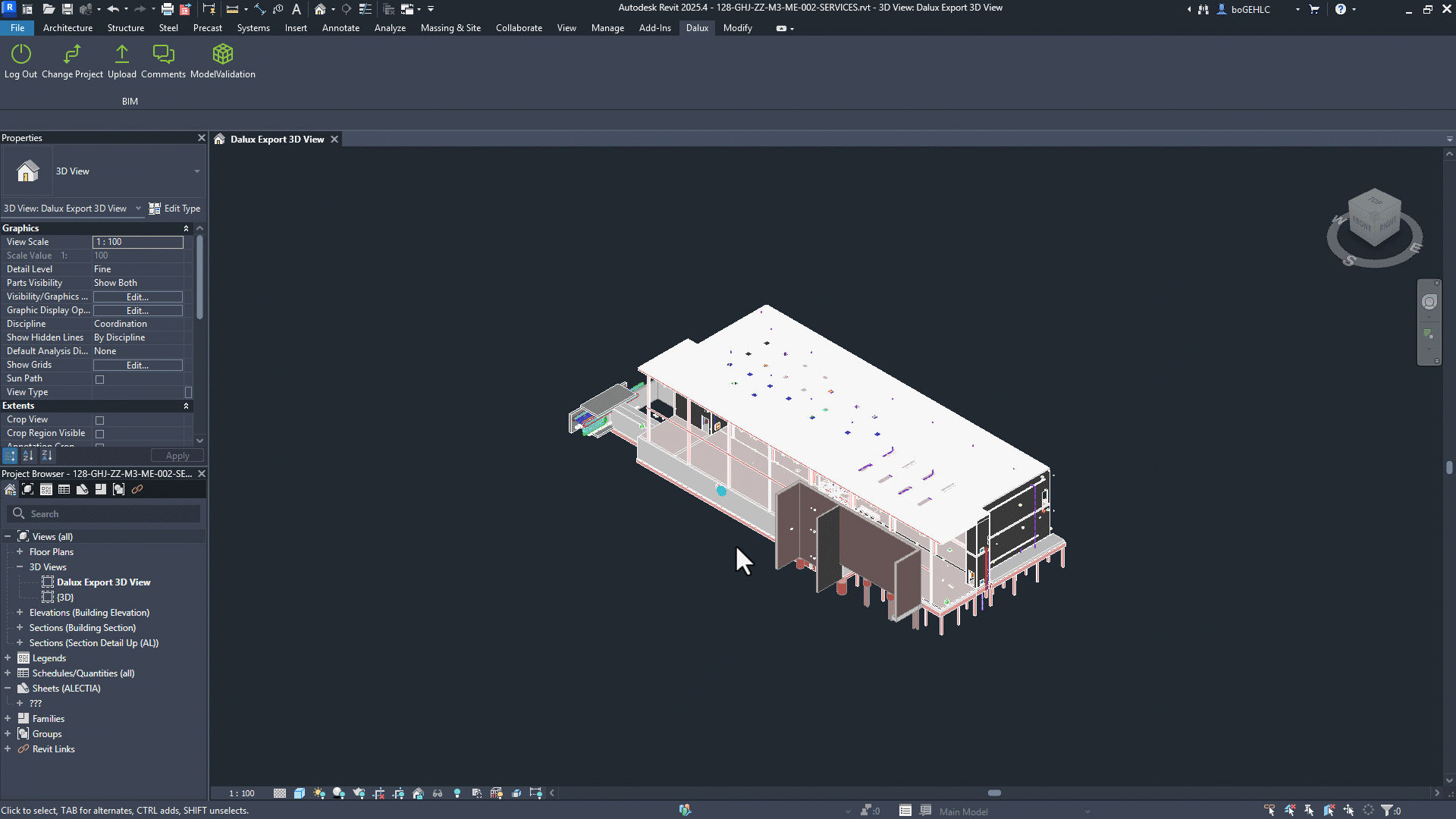

Kun mallisi on avoinna Revitissä, käytä työkaluriviltä Mallin validointi -toimintoa ja valitse rakennus, johon mallisi on liitetty.
Törmäykset ja välykset
Valitse joko tietty joukko tarkastuksia omalle suunnittelualallesi tai napsauta 'Suorita tarkastukset' suorittaaksesi kaikki törmäys- ja välystarkastukset, jotka projektisi BIM-koordinaattori on määrittänyt.
Törmäystä tai välystä napsauttamalla voit tutkia niitä tarkemmin. Napsauta 'Avaa Revitissä' zoomataksesi siihen nykyisessä avoimessa mallissasi. Näin voit helposti tehdä muutoksia tarvittaessa.
Tässä esimerkissä työskentelemme projektin MEP-mallissa ja olemme linkittäneet siihen rakennemallin.
Törmäysten läpikäyminen antaa meille mahdollisuuden päättää kunkin ongelman kohdalla, haluammeko tehdä muutoksia malliimme, ohittaa sen, koska se ei ole relevantti, vai lähettää kommentin rakennesuunnittelijalle tai suunnittelupäällikölle.
Näitä toimintoja selitetään tässä tarkemmin: Kuinka suorittaa tarkastuksia Mallin validoinnissa
Ominaisuuksien tarkastukset
Valitse ominaisuustarkistus nähdäksesi, täyttääkö mallisi kaikki EIR:n (Exchange information requirements) vaatimukset. Klikkaa oman suunnittelualasi sääntöjä tarkistaaksesi automaattisesti, löytyvätkö vaaditut ominaisuudet ja vastaavatko ne BEP:n odotettuja arvoja.
Alla olevassa esimerkissä MEP-insinöörin on lisättävä tietoja järjestelmästä jokaiseen kanavaan. Kaikki oranssinväriset elementit eivät täytä tätä vaatimusta seuraavista syistä:
- Tiedot puuttuvat. Ne voivat lisätä ominaisuudet ennen mallin lähettämistä.
- Elementtejä ei ole luokiteltu oikein. Ne voivat korjata tämän ennen mallin lähettämistä.
- Vaatimus on merkityksellinen vain myöhemmässä vaiheessa. Ne voivat silti lähettää mallinsa.
Mallin validointi Daluxissa
Mallin validoimiseksi Daluxissa, lataa se Dalux Boxiin ja siirry
Design
Mallin validointi
saadaksesi nopeaa palautetta suunnitelmastasi.
Prosessi on samanlainen kuin Revitiissä, mutta et voi avata ongelmia suoraan Revitiissä täältä.
Tämä artikkeli selittää yksityiskohtaisesti, kuinka suorittaa tarkastuksia mallin validoinnissa: Kuinka suorittaa tarkastuksia Mallin validoinnissa.
Jos haluat nähdä, miten säännöt asetetaan BIM-koordinaattorina, voit lukea tästä lisää: Mallin validointi BIM-koordinaattoreille.
