Tämä artikkeli käsittelee InfraField-projektien karttaominaisuuden käytön perusteita.
Kartta löytyy Sijainnit-välilehdeltä. Sen avulla voit tarkastella kaikkia geometrisia tietojasi ympäristön kartan yhteydessä.

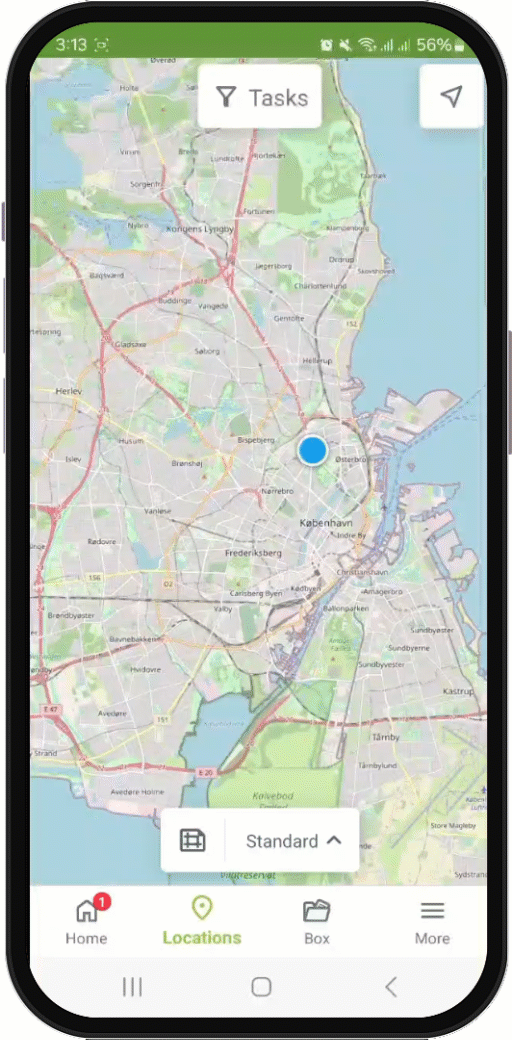

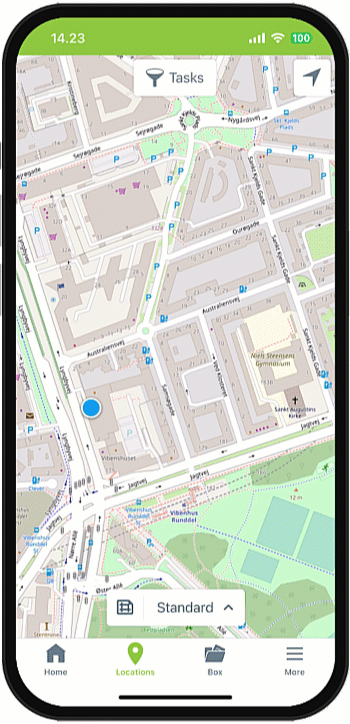

Vaihda kartan ja piirustusten välillä
Jos projektissa käytetään sekä rakenteita/tasoja että karttaa, voit vaihtaa niiden välillä painamalla /
-kuvaketta. Siirtyminen karttaan avaa karttatason, jonka projektin ylläpitäjä on asettanut oletukseksi.
Kun olet karttanäkymässä, voit käyttää -kuvaketta palataksesi viimeksi katsottuun piirustukseen. Samoin, kun tarkastelet piirustuksia, voit käyttää
-kuvaketta palataksesi karttanäkymään.

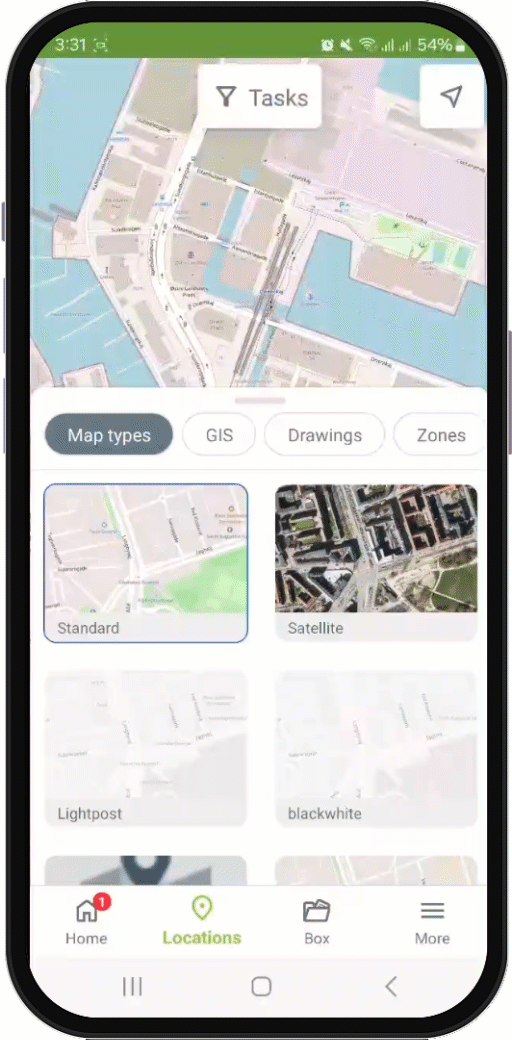

Vaihda karttatasojen välillä

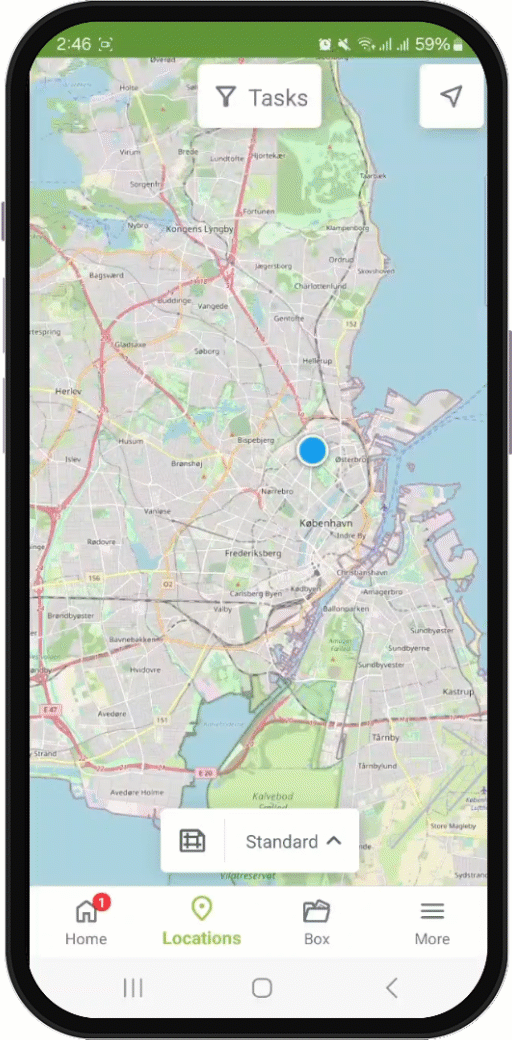

Vaihtaaksesi mukautettujen karttatasojen välillä napauta nykyisen karttatason nimeä. Valitse sitten valikosta eri karttataso ja sulje valikko pyyhkäisemällä sitä alaspäin.

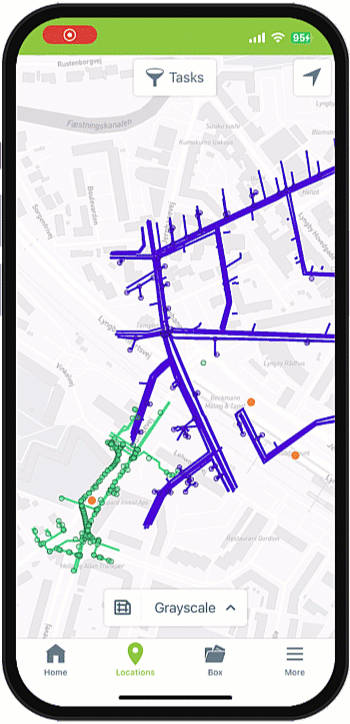

Näytä GIS-tiedot kartalla
GIS-tasot sijaitsevat karttanäkymässä mukautetussa karttatasovalikossa. Ne näytetään samalla tavalla kuin Dalux Desktopissä. Voit valita useita GIS-tasoja samanaikaisesti.

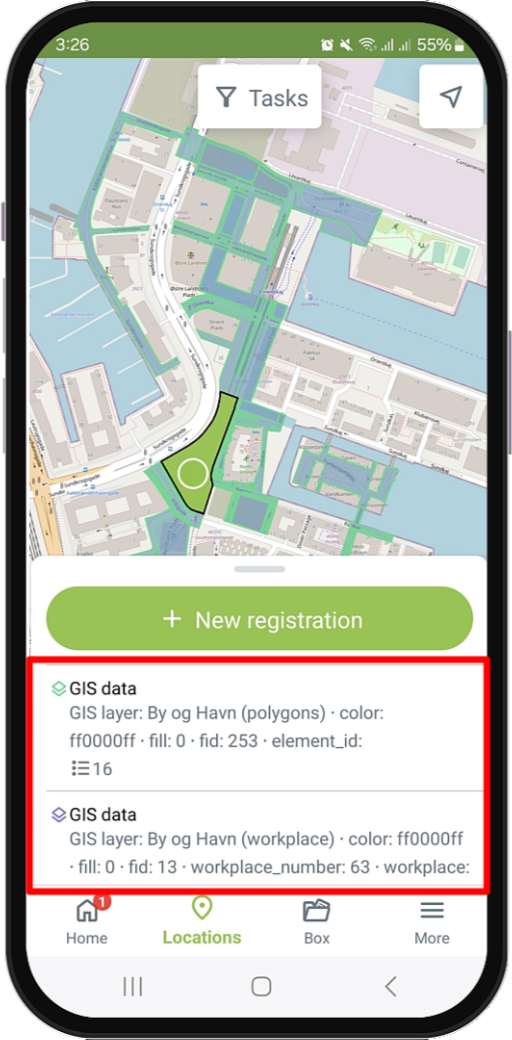

Päästäksesi käsiksi eri objektien metadataan, napsauta niitä ja valitse sitten GIS-tiedot. -kuvakkeen vieressä oleva luku osoittaa objektiin liittyvien ominaisuuksien määrän. Paina GIS-tietoa nähdäksesi ominaisuudet.
Näytä piirustuksia ja malleja kartalla
Painamalla kartan nimeä voit näyttää piirustuksia ja malliesi ylhäältä alaspäin näkymiä suoraan kartalla. Voit näyttää useita malleja ja piirustuksia samanaikaisesti. Valitse ne vain valikoista, ja karttanäkymä zoomaa aktivoituun tietoon.
Näytä vyöhykkeet kartalla

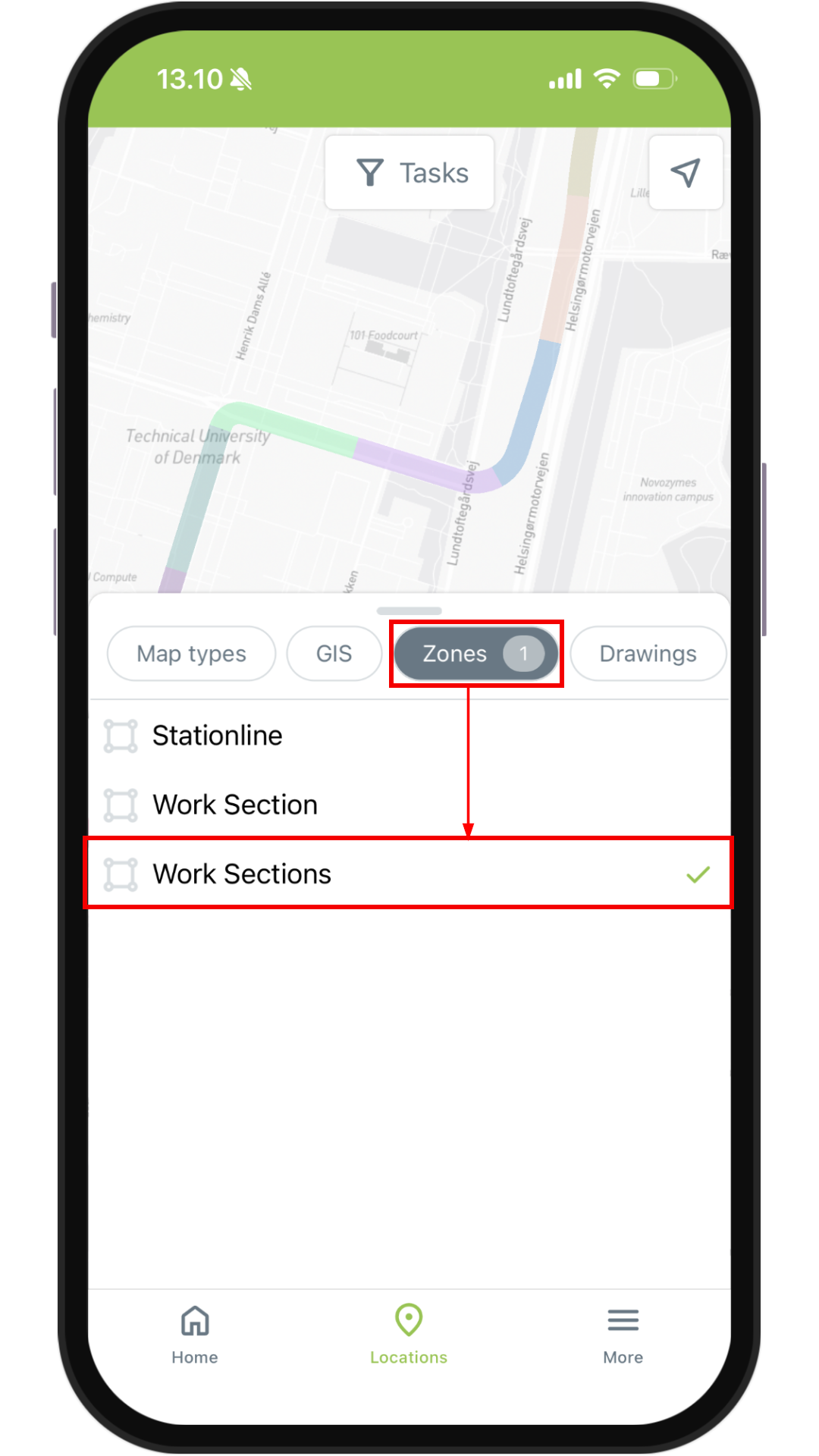

Paina kartan nimeä nähdäksesi vyöhykkeet kartalla. Voit valita useita vyöhyketyyppejä näyttääksesi ne yhdessä kartalla.

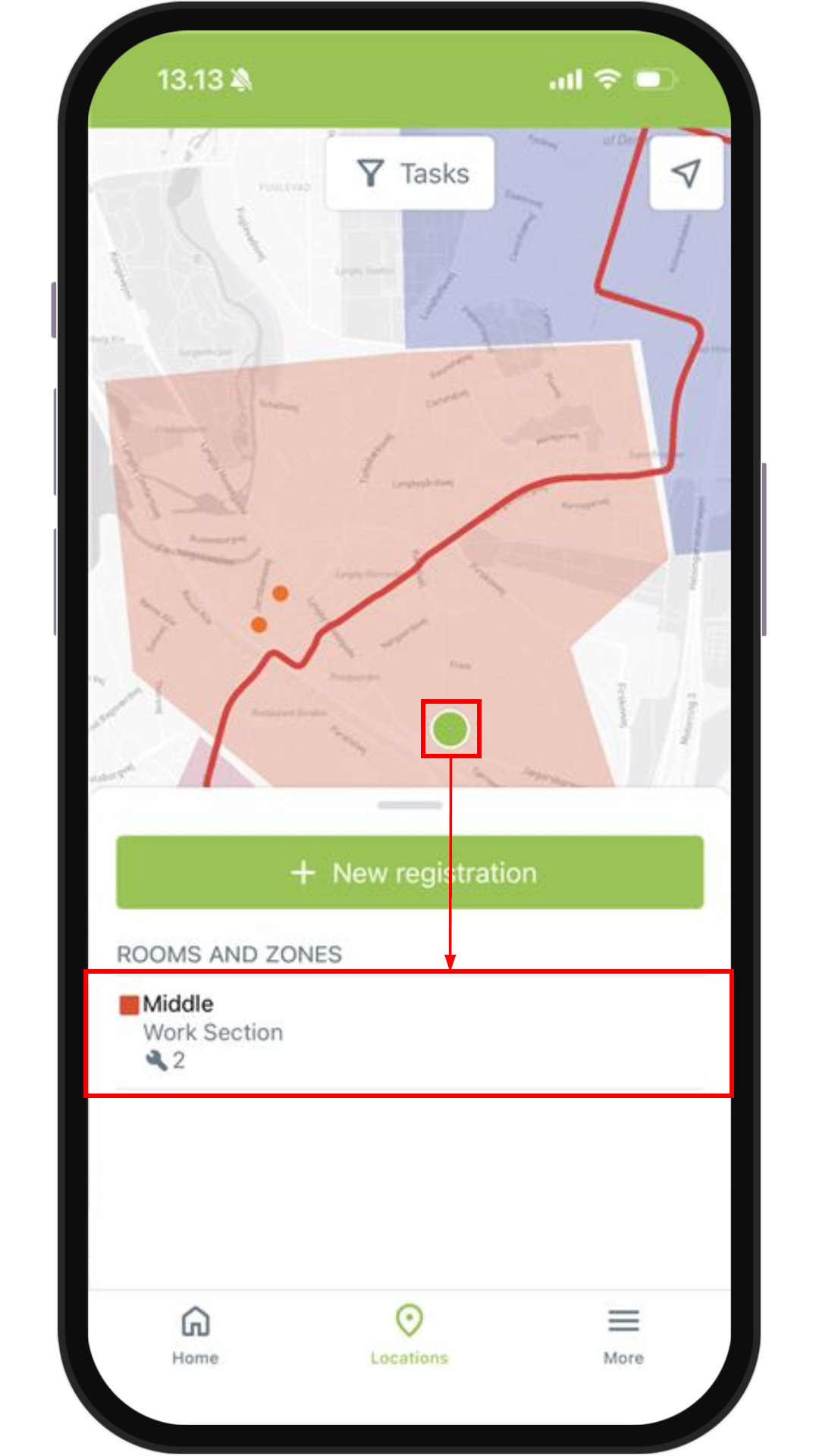

Painamalla vyöhyketyypin sisällä voit käyttää vyöhykkeiden kaikkia ominaisuuksia ja kaikkia tässä vyöhykkeessä olevia rekisteröintejä, joihin sinulla on käyttöoikeus.
Näytä tasaus kartalla

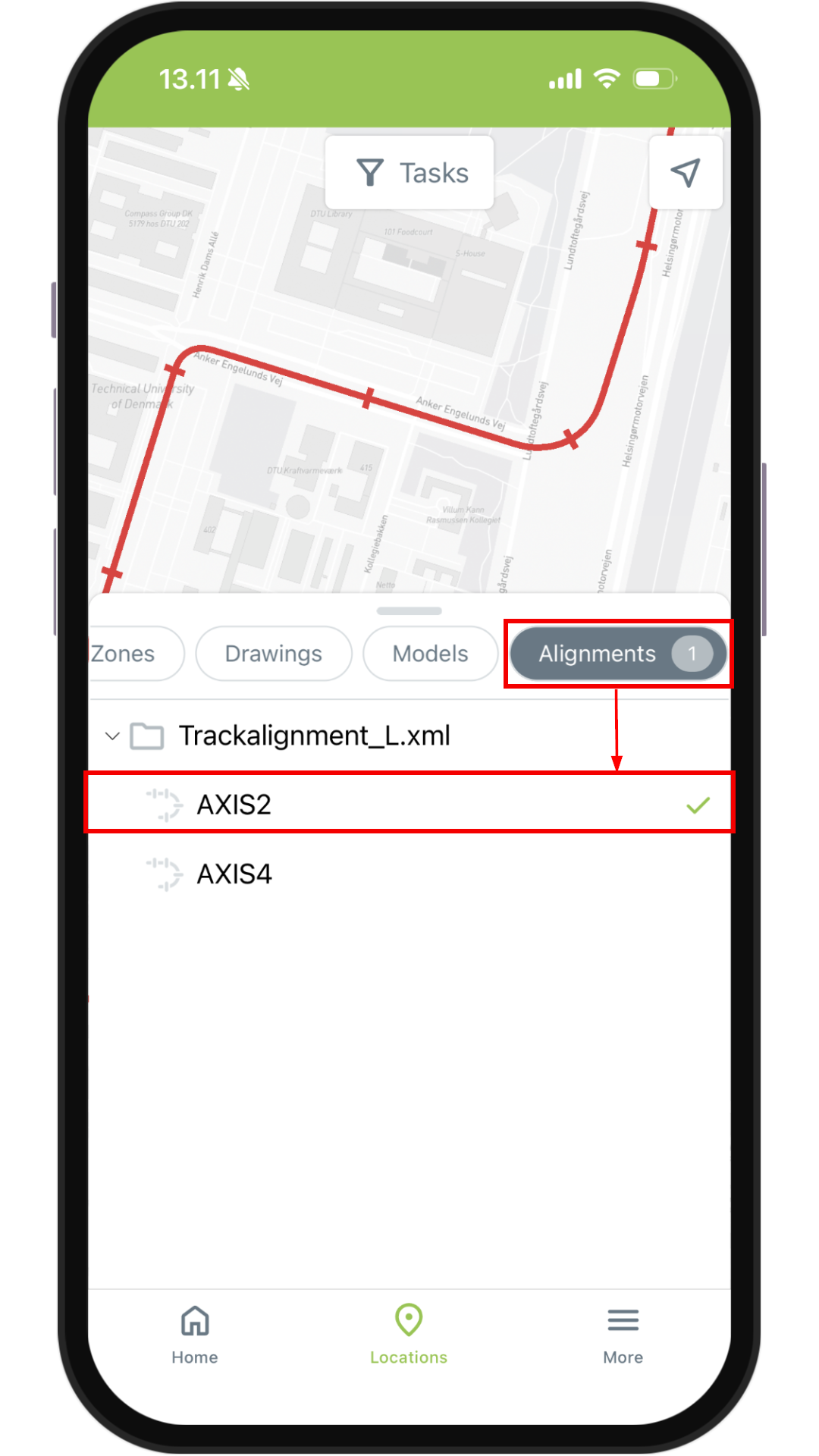

Paina kartan nimeä nähdäksesi tasaukset kartalla. Voit valita useita tasauksia näyttääksesi ne yhdessä kartalla.

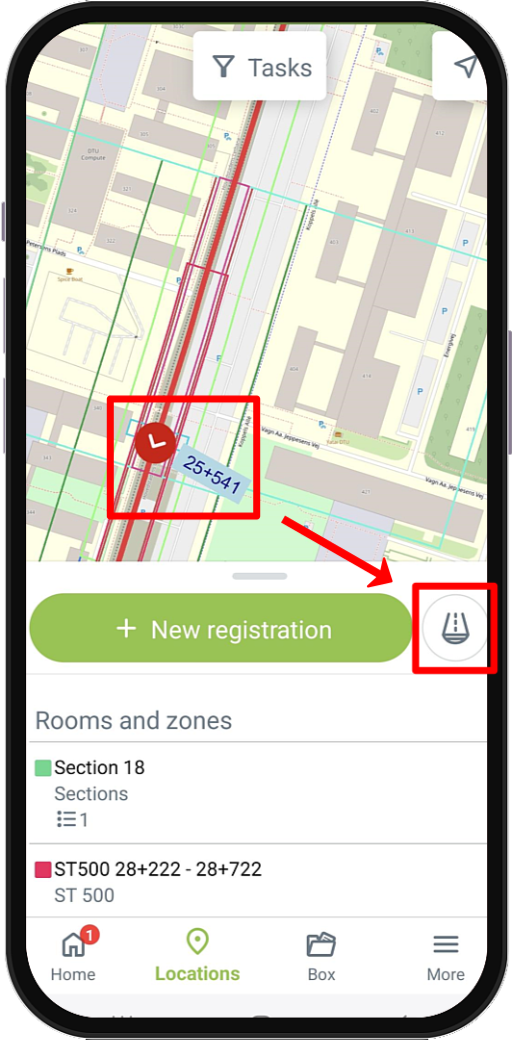

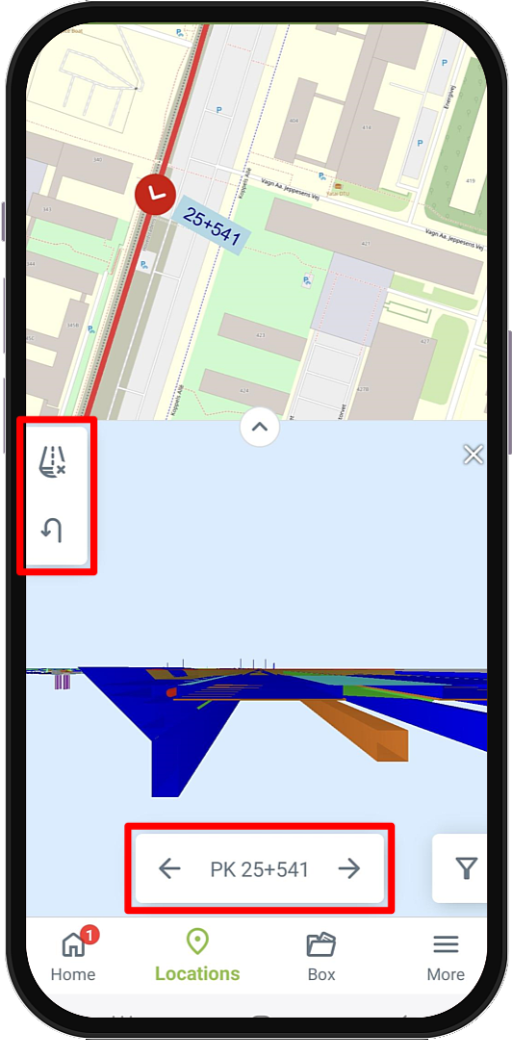

Painamalla tasausta ja sitten -kuvaketta avautuu poikkileikkaus valitussa pisteessä.
Siirry tasausta pitkin joko käyttämällä ja
tasausvälin kohdalla.
Purista sormillasi 3D‑näkymässä zoomataksesi sisään ja ulos. Näkymä nollautuu, jos siirryt uuteen jakoon, kuten edellä on kuvattu.
Voit kääntää poikkileikkauksen painamalla .
Sulje poikkileikkaus painamalla .

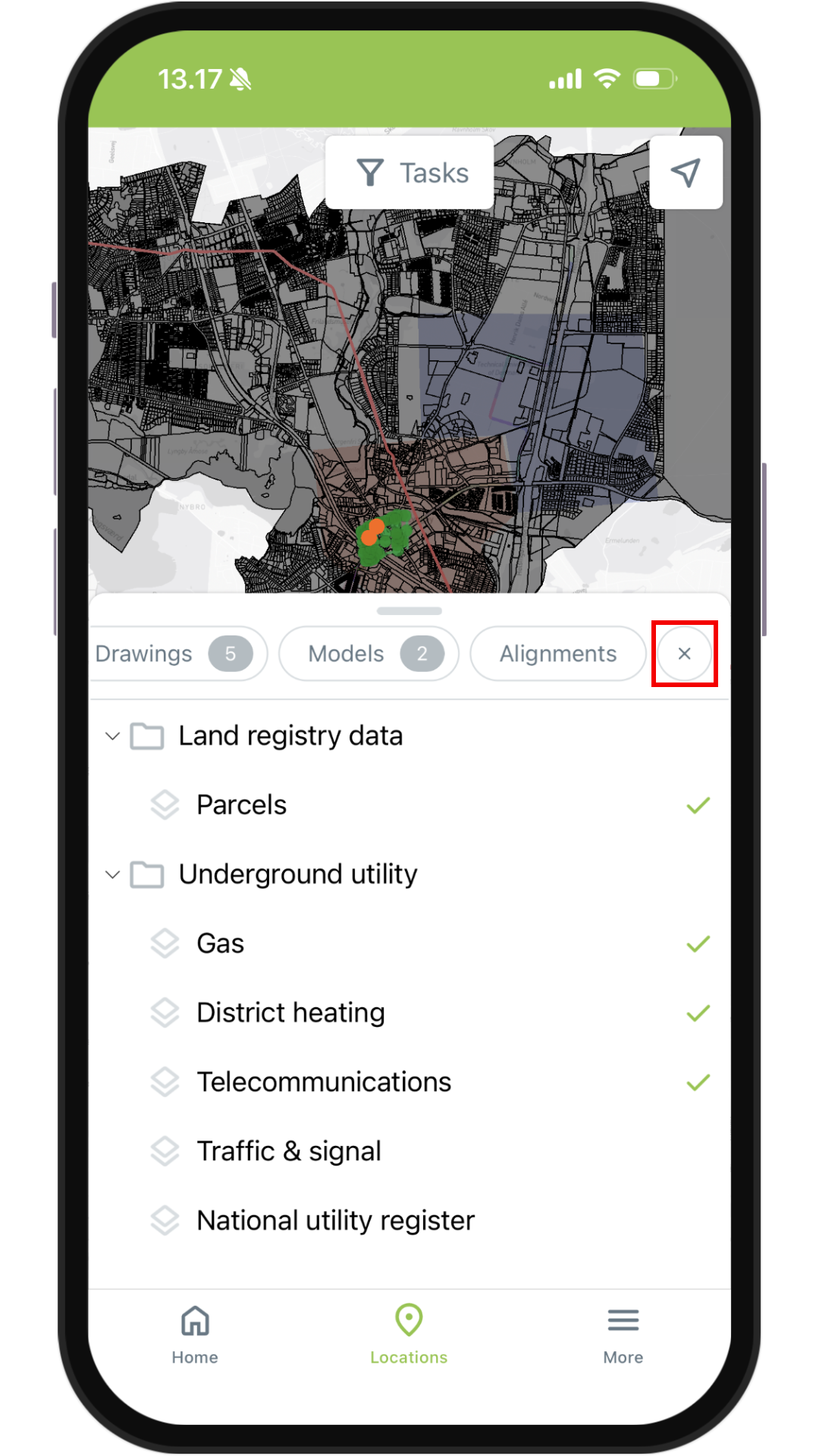

Poista valinta käytöstä
Voit poistaa kaikki valitut elementit kerralla napsauttamalla oikeanpuoleisinta -kuvaketta.
Suodata eri tyyppisiä rekisteröintejä
Voit käyttää Suodatinta näyttääksesi kartalla tehdyt rekisteröinnit. Se toimii samalla tavalla kuin piirustusten suodatus, jossa valitset rekisteröintien tyypin listalta. Rekisteröinnit näkyvät kartalla nimiöinä tai pisteinä riippuen siitä, kuinka paljon zoomaat. Voit sitten painaa rekisteröintiä avataksesi sen.
Lue lisää
Jos haluat oppia lisää kartalla navigoinnista Dalux Desktopissa, voit lukea tämän artikkelin: Kuinka käyttää InfraField-karttoja työpöydällä.
