Revit liitännäinen on Daluxin kehittämä työkalu, jolla integroidutaan Revitiin tukien useita toimintoja, kuten mallien ja piirustusten lataamista, kommenttien luomista ja Mallin validointi -toiminnallisuutta.
Tämä artikkeli selittää, miten luodaan kommentteja Revitistä ja miten sitä käytetään mallin validoinnin kanssa.
Jos haluat oppia, miten laajennus asennetaan tai miten malleja tai piirustuksia ladataan laajennuksen avulla, lue tämä artikkeli: Revit-laajennuksen käyttö.
Miten luoda ja päivittää kommentteja
Lisätietoja
Jos haluat oppia lisää kommenteista, voit lukea tämän artikkelin aiheesta: Kommenttien asetusten määrittäminen.

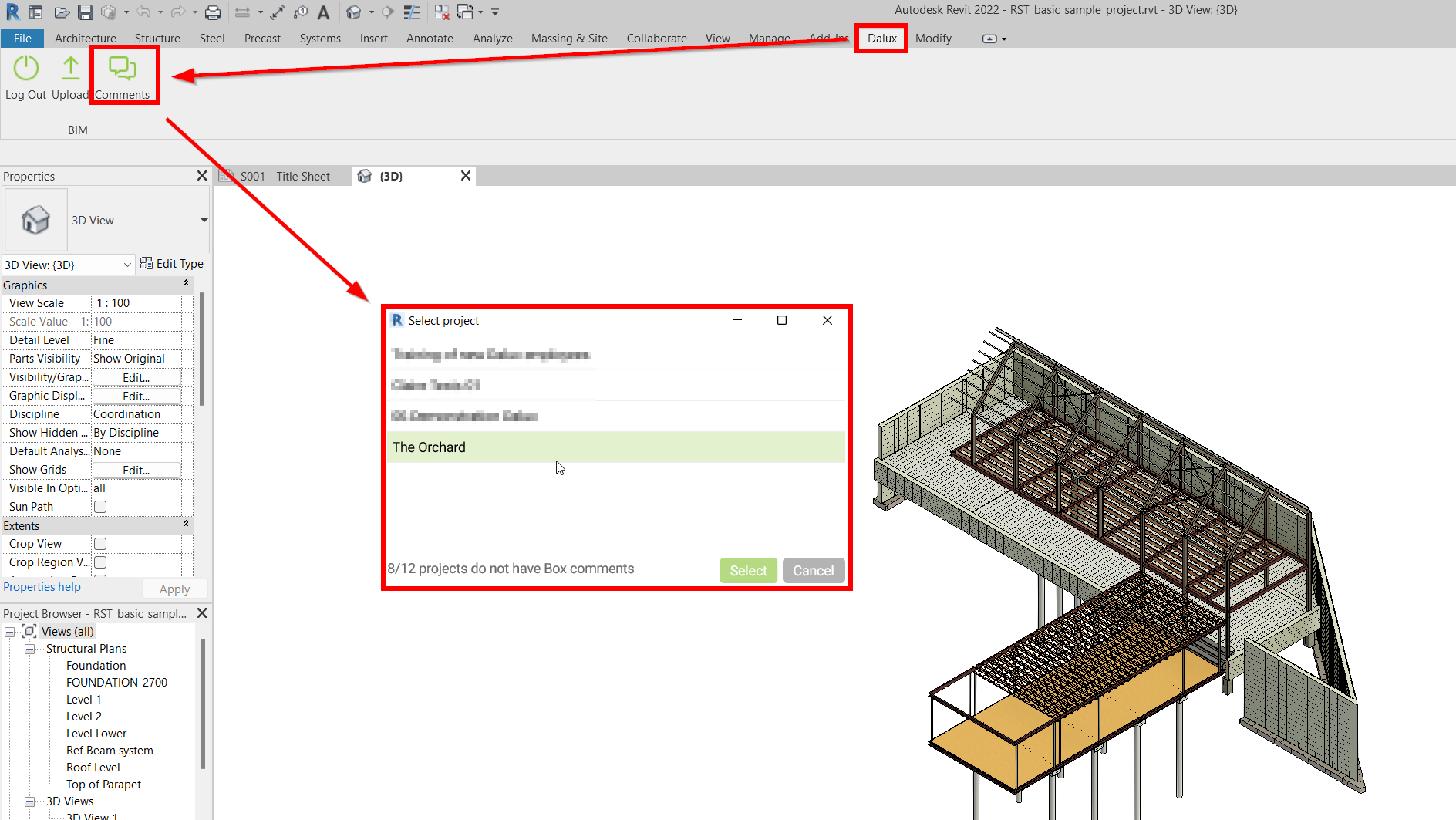

Kommentit osiosta voit valita, missä projekteissasi haluat tarkastella, päivittää tai luoda kommentteja:

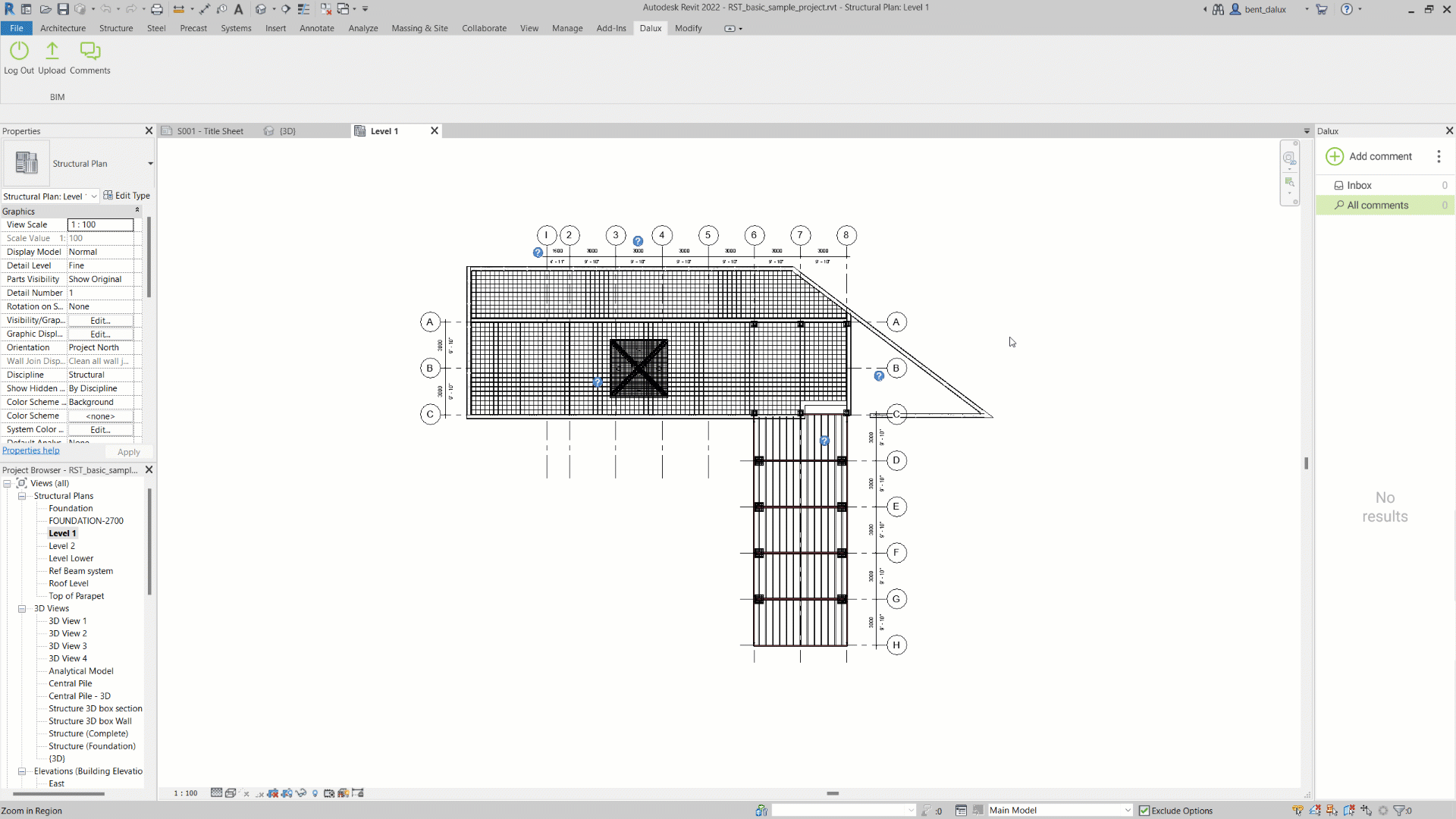

Kun olet valinnut projektisi, ikkunan oikealla puolella näkyy valikkopalkki.
Lisätäksesi kommentin, valitse Lisää kommentti ja luo uusi kommentti aivan kuten tekisit sen suoraan Daluxissa valitsemalla tyypin, kommunikointikanavan, vastuun ja muut tiedot:

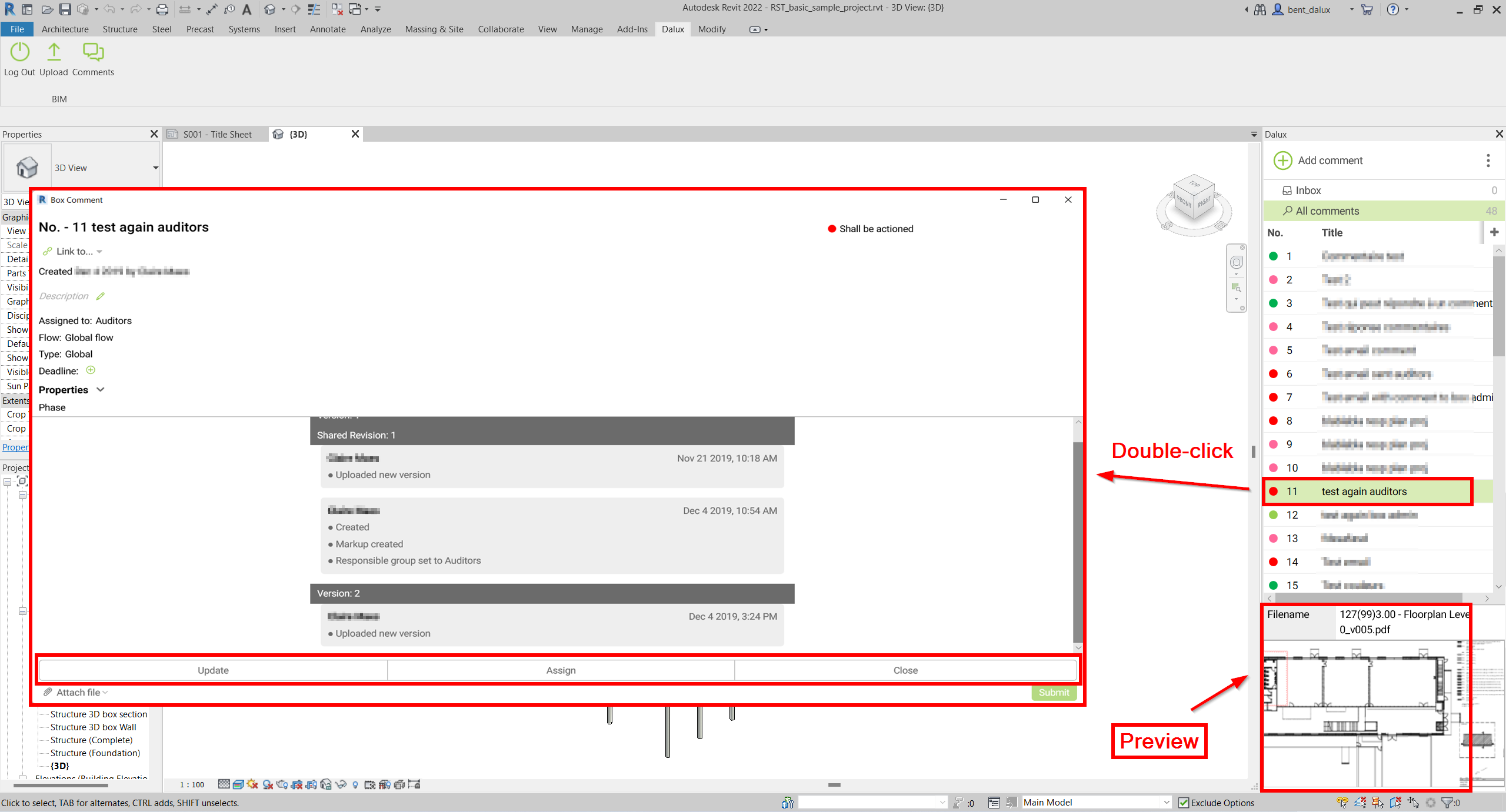

Näyttääksesi olemassa olevia kommentteja, voit valita kansion ja kommentin. Näet ikkunan alareunassa punaisella merkityn esikatselukuvan. Avaa kommentti koko näytölle nähdäksesi kaikki tiedot napsauttamalla kommenttia kahdesti.
Tässä ikkunassa voit myös muokata, vastata, tai sulkea kommenttin käyttöoikeuksiesi mukaan.
Mallin validoinnin integrointi
Revit liitännäinen integroituu myös Daluxin Mallin validointi -toiminnallisuuteen. Tämän integraation avulla voit tehdä muutoksia Revit-malliisi helposti Daluxin törmäystarkastelun tai metatietotarkastusten perusteella.

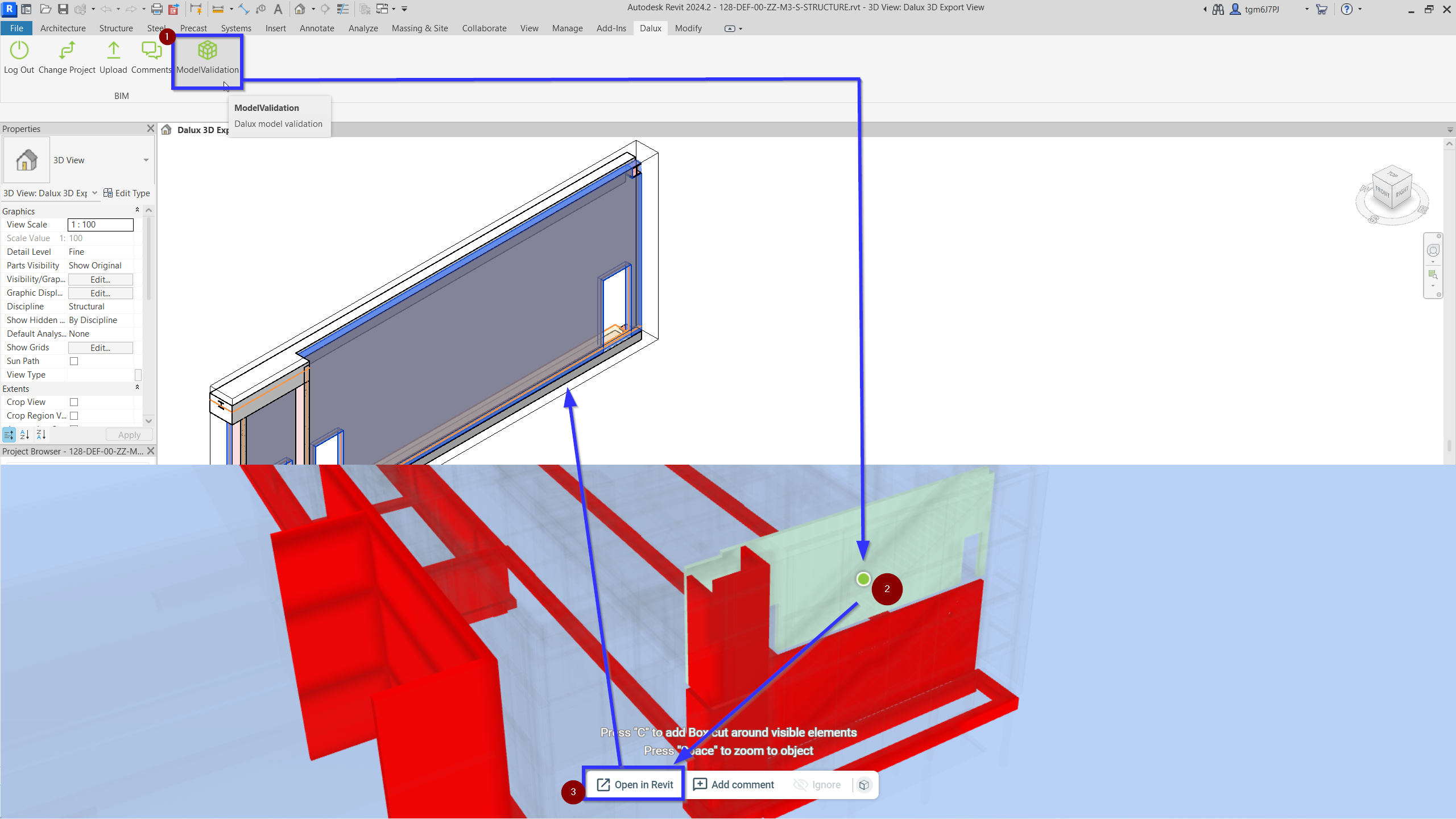

Tee tämä avaamalla Revit ja avaamalla Revit-tiedosto, joka vastaa projektisi mallia Daluxissa. Napsauta sen jälkeen Mallin validointi, mikä avaa 'vain mallin validointiin' tarkoitetun Dalux Desktop -instanssin, jossa voit tehdä törmäystarkastuksia.
Tässä voit suorittaa törmäystarkastuksia nähdäksesi, missä ongelmia ilmenee, ja napsauta sitten Avaa Revitissä Daluxissa, Mallin validoinnin alla (vain työpöytäsovellus). Tämä avaa Revitin ja siirtyy suoraan valitun objektin sijaintiin Revitissä:
Valitun objektin ja törmäystarkastuksen tietojen avulla voit korjata virheet mallissa/metadatassa.
