Tässä artikkelissa käsitellään, miten asetetaan ja käytetään ominaisuustarkistuksia metadatan validointiin.
Metadatan validoinnin tarkoitus on varmistaa, että ominaisuuden vaatimukset täyttyvät. Nämä voivat olla vaatimuksia BEP:ssä (BIM-suoritussuunnitelma) tai DDP:ssä (Digitaalinen toimitussuunnitelma) tai erityistarkoitus, kuten määrälaskenta.
Kuinka asettaa ominaisuustarkistukset
Lisätietoja
Ominaisuuden käyttäminen vaatii pohjatietoa mallin validoinnista. Lisätietoja varten, lue artikkelimme Kuinka suorittaa tarkastuksia Mallin validoinnissa.
Luo ominaisuussäännöt
Ominaisuussäännöt ovat sääntöjoukkoja, joita sovelletaan objekteihin varmistaakseen, että tiedot on lisätty ja että projektivaatimukset täyttyvät.
Nämä ominaisuussäännöt asetetaan riippumatta mistään suunnittelualoista tai objektiryhmistä, joten voit käyttää niitä kaikissa suunnittelualoissa.
Luo uusi ominaisuussääntö siirtymällä kohtaan:
Design
Valitse rakennus
Mallin validointi
Lisää
Ominaisuussäännöt
Lisää

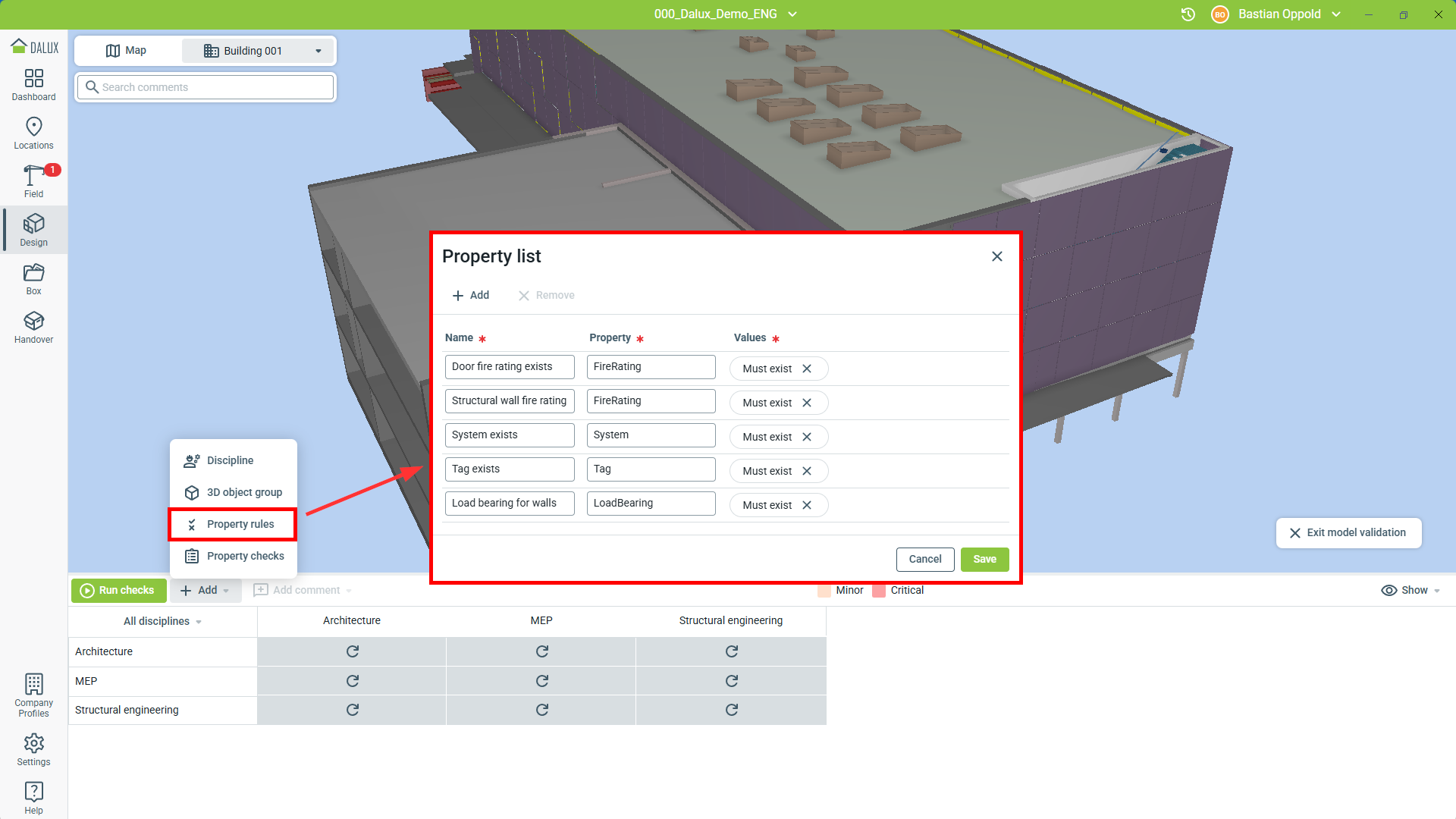

Kirjoita sitten ominaisuussäännön nimi, valitse ominaisuus, joka vastaa tiettyjä vaatimuksia, ja määritä sitten, mitä tarkkoja vaatimuksia ominaisuuden on täytettävä. Näitä vaatimuksia varten voit valita seuraavista arvoista:
- On oltava olemassa arvo ominaisuudelle.
- Yhtäsuuri (Teksti): Ominaisuuden arvon on oltava tekstinä, joka on täsmälleen sama kuin tässä kirjoitettu.
- Yhtäsuuri (Numeroinen): Ominaisuuden arvon on oltava yhtä suuri kuin tämä numero.
- Suurempi tai yhtäsuuri: Ominaisuuden arvon on oltava suurempi tai yhtä suuri kuin tämä numero.
- Pienempi tai yhtäsuuri: Ominaisuuden arvon on oltava pienempi tai yhtä suuri kuin tämä numero.

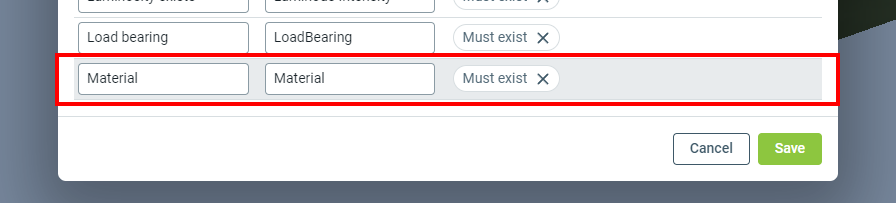

Tässä esimerkissä yhdistetyn mallin seinien on noudatettava BEP:iä, jolloin rakenteellisten seinien Metadataan on sisällytettävä käytetyt materiaalit. Tässä tapauksessa asetamme ominaisuudeksi 'Materiaali' ja arvoksi 'On oltava olemassa':
Luo ominaisuustarkistukset
Käyttöoikeudet
Ominaisuustarkistusten luominen voi tapahtua projektin ylläpitäjänä, box ylläpitäjänä tai käyttäjänä käyttäjäryhmässä, jolle on annettu pääsy kohteeseen Design.
Voit luoda ominaisuustarkistukset siirtymällä
Design
Valitse rakennus
Mallin validointi
Lisää
Ominaisuustarkistukset.

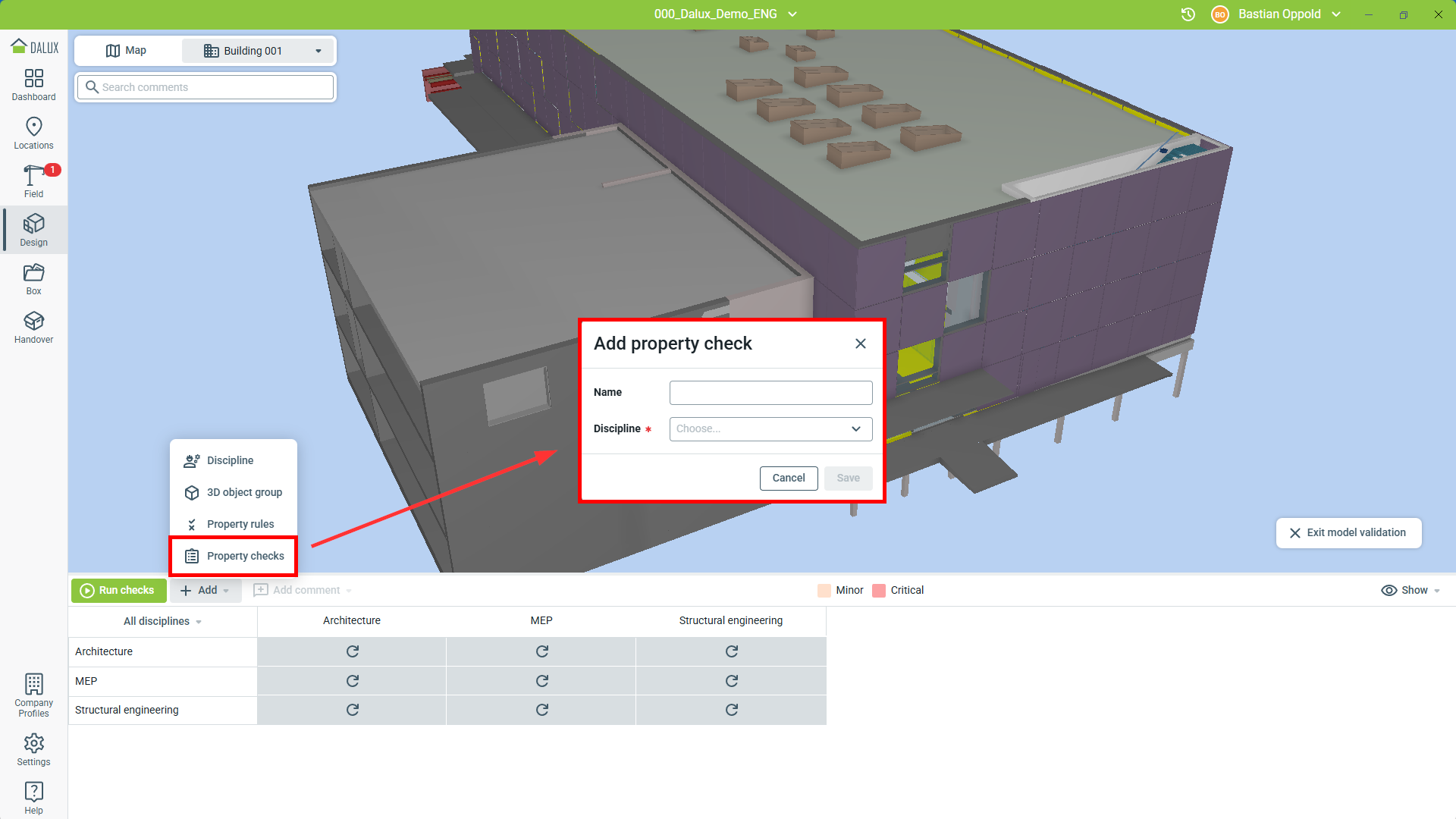

Tästä uudesta ikkunasta voit luoda ja suunnitella ominaisuustarkistuksen. Anna sille nimi ja valitse suunnitteluala, jolle se on määritettävä.
Lisää tarkistuksia suunnittelualoihin
Kun olet määrittänyt ominaisuussäännöt ja ominaisuustarkistukset, voit soveltaa niitä objektiryhmiisi.
Tätä varten avaa suunnitteluala, jossa määritelty ominaisuustarkistus on, ja klikkaa asianmukaisen objektiryhmän solussa.
Valitse nyt kaikki objektiryhmälle relevantit ominaisuussäännöt. Tässä esimerkissä seinille tulee toimittaa tietoa paloluokituksesta, kuormitustiedot ja niiden materiaali:
Klikkaa 'Tallenna' ja ominaisuussääntö on valmis käytettäväksi mallin validoinnissa validoidaksesi metatiedot.
Validoi metatiedot käyttäen ominaisuus tarkistuksia
Kun ominaisuustarkistukset on luotu ja määritetty, niitä voidaan käyttää mallin validoinnissa validoimaan sitä Metadataa, jonka ne on määritetty tarkistamaan.
Käyttääksesi luotuja ominaisuustarkistuksia, siirry
Design
Valitse rakennus
Mallin validointi.
Valitse sitten rakennus. Täältä voit joko suorittaa kaikki tarkistukset kerralla tai valita tietyn ominaisuustarkistuksen, jonka haluat suorittaa.
Malli näyttää nyt kaikki mallin objektit, jotka eivät täytä ominaisuussääntöjä. Saat myös yleiskuvan kaikista rikkomuksista jatkotutkimusta varten.

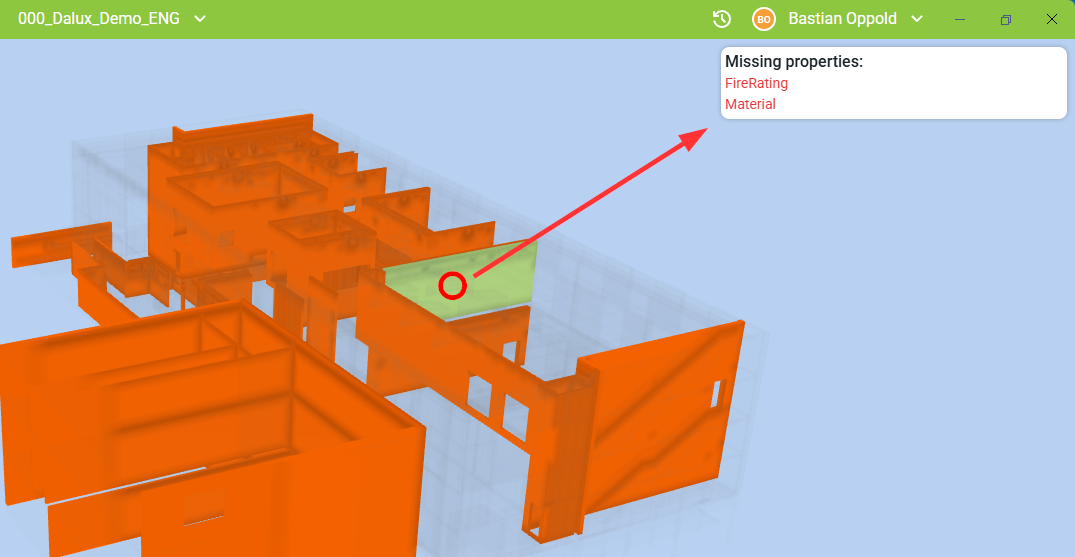

Valitsemalla yhden objekteista näytetään myös puuttuvat ominaisuudet:
Voit sitten ilmoittaa asiasta relevantille henkilölle luomalla kommentin tai muokkaamalla ominaisuuksia itse mallinnusohjelmistossa. Teet tämän vielä helpommaksi, käytät Dalux Revit -liitännäistä.
Lisätietoja
Jos metatietoja on toimitettava muilta sidosryhmiltä kuin alunperin luojalta, esim. konsultin on lisättävä paloluokitukset arkkitehtuurimalliin, harkitse BIM-tietotiedostoja.
Korjaa tiedot käyttämällä Revit-liitännäistä
Löydettyäsi puuttuvat metatiedot ominaisuustarkistuksilla, voit nyt käyttää Revit-liitännäistä avataksesi Revit suoraan kohteeseen, joka tarvitsee muutosta.
Lisätietoja
Jos sinun täytyy ladata Revit-liitännäinen ensin, lue artikkelimme: Kuinka asentaa Revit-liitännäinen

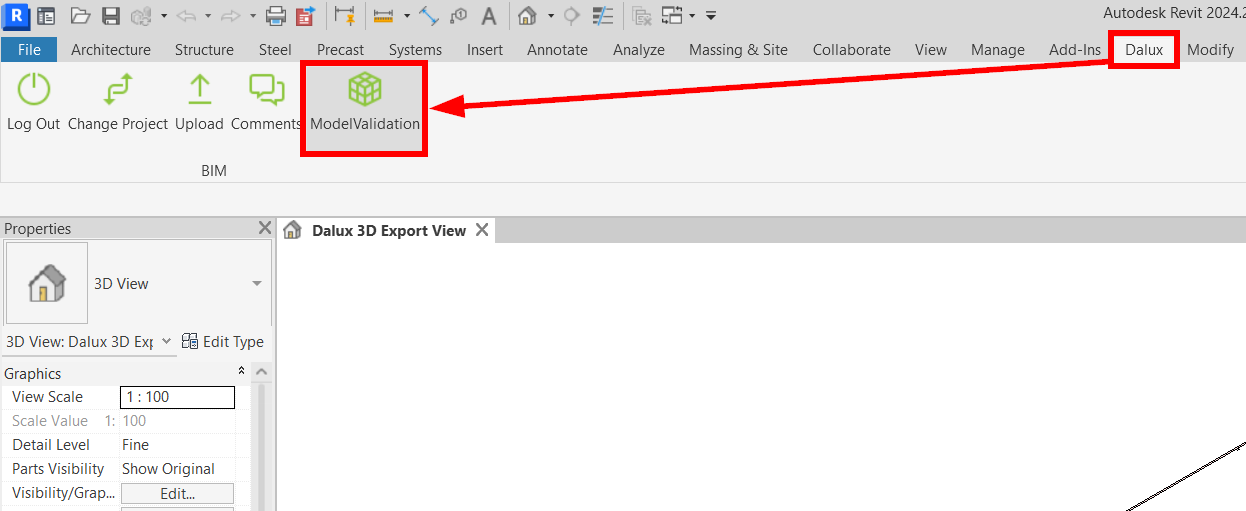

Ensiksi, käynnistä Revit ja lataa malli. Siirry sitten 'Dalux' -välilehteen ja avaa Dalux käyttäen Mallin Validointi -painiketta:
Kun Dalux on avoinna, valitse oikea rakennus ja tiedosto, ja valitse sitten metadatan tarkoitus, kuten artikkelissa aiemmin on kuvattu.

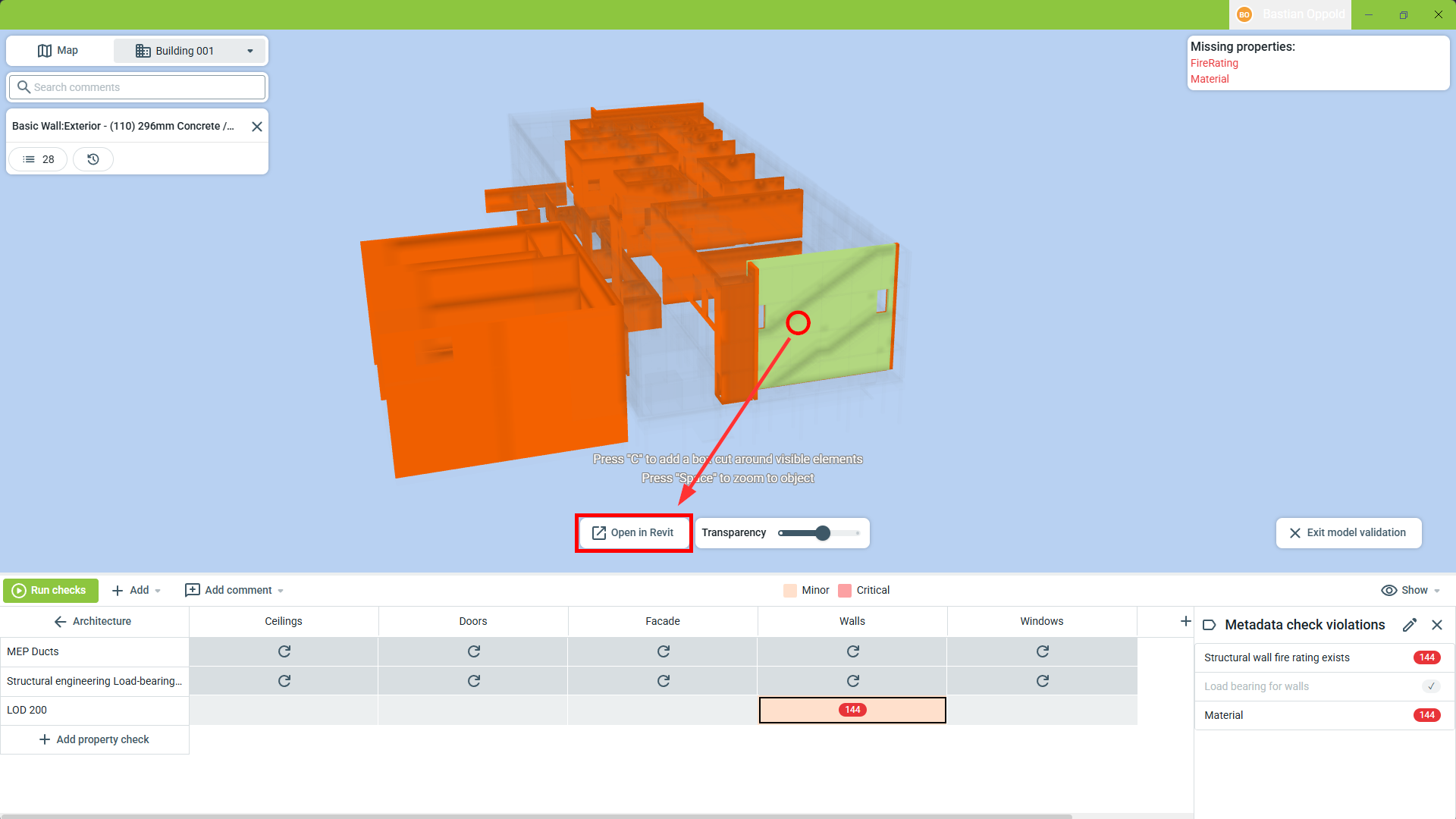

Nyt valitse Daluxissa korostettu objekti, jota haluat muuttaa, ja napsauta Avaa Revitissä:

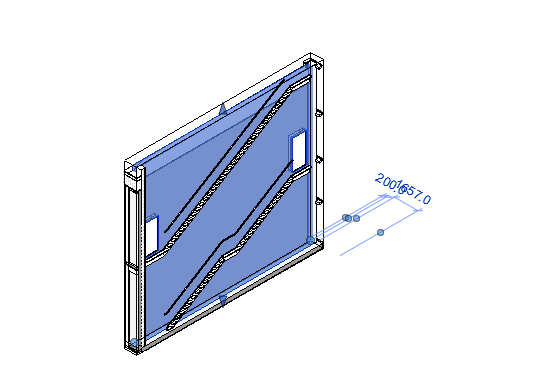

Tämä valitsee objektin Revitissä (toimii sekä 2D:ssä että 3D:ssä) ja voit sitten muokata sitä:

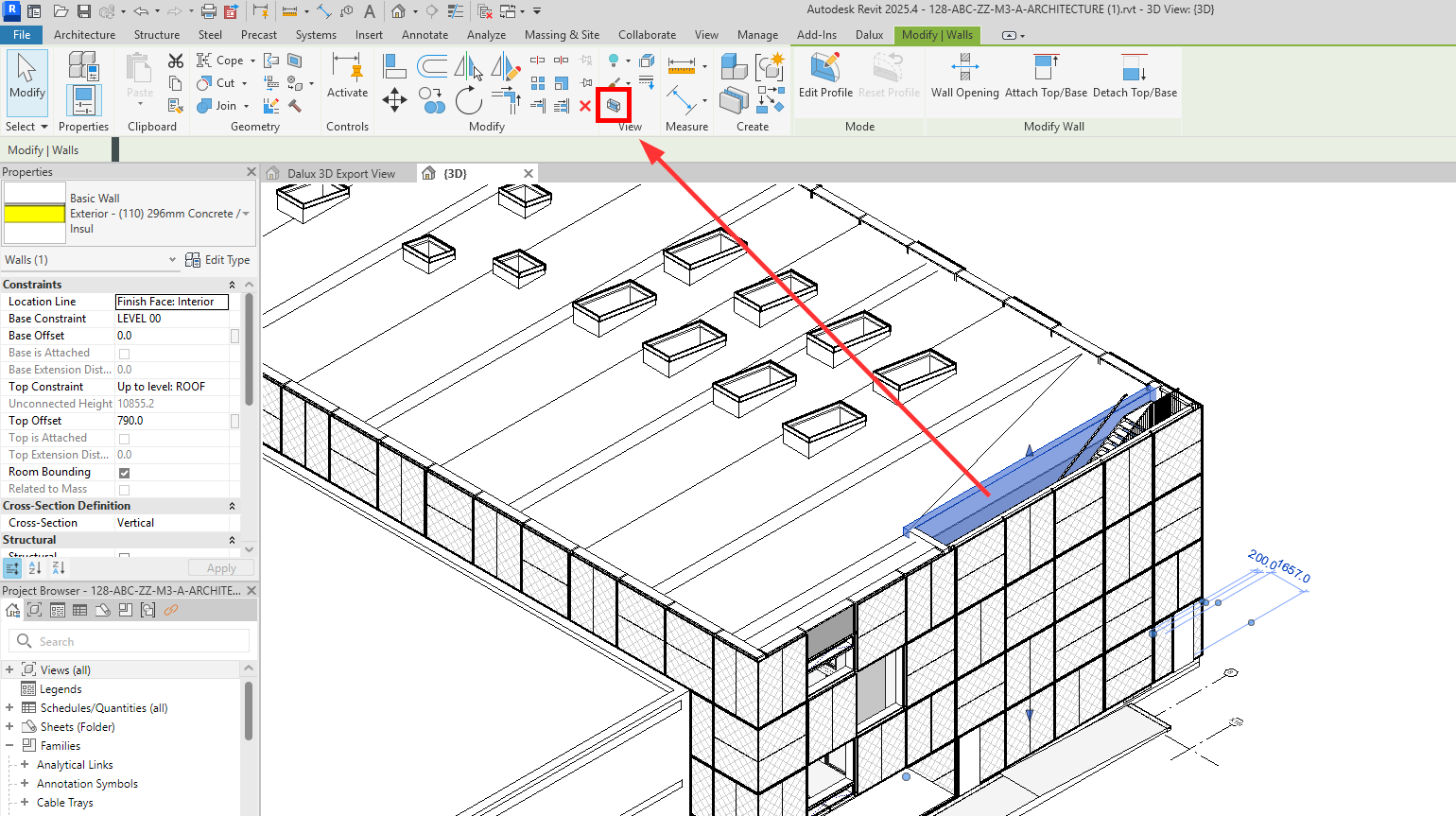

Helpottaaksesi objektin näkemistä, voit käyttää Valintasarake -toimintoa:
Tätä prosessia voidaan toistaa niin monille elementeille/objekteille kuin haluat muuttaa.
