Kuinka määrittää asemalinjat ja vyöhykkeet

Tässä artikkelissa käsitellään, miten luodaan vyöhykkeitä kartalle, alueisiin ja rakenteisiin InfraField-projektissa.

Käytä vyöhykkeitä jakaaksesi projektin pienempiin segmentteihin, joilla on erityisominaisuuksia tai suodatuskäyttöön. On suositeltavaa luoda vyöhykkeet alusta alkaen, mutta vyöhykkeiden lisääminen myöhemmin päivittää automaattisesti jo sijoitetut rekisteröinnit.

Karttanäkymään luodut vyöhykkeet näytetään automaattisesti kaikkien karttatasojen päällä.

Sinun täytyy ensin luoda alue tai rakenne, johon vyöhykkeet lisätään. Jos olet ladannut yhden tai useamman linjaustiedoston, voit käyttää niitä luodaksesi vyöhykkeitä automaattisesti keskilinjojen varrelle.

Kuinka määrittää vyöhykkeet

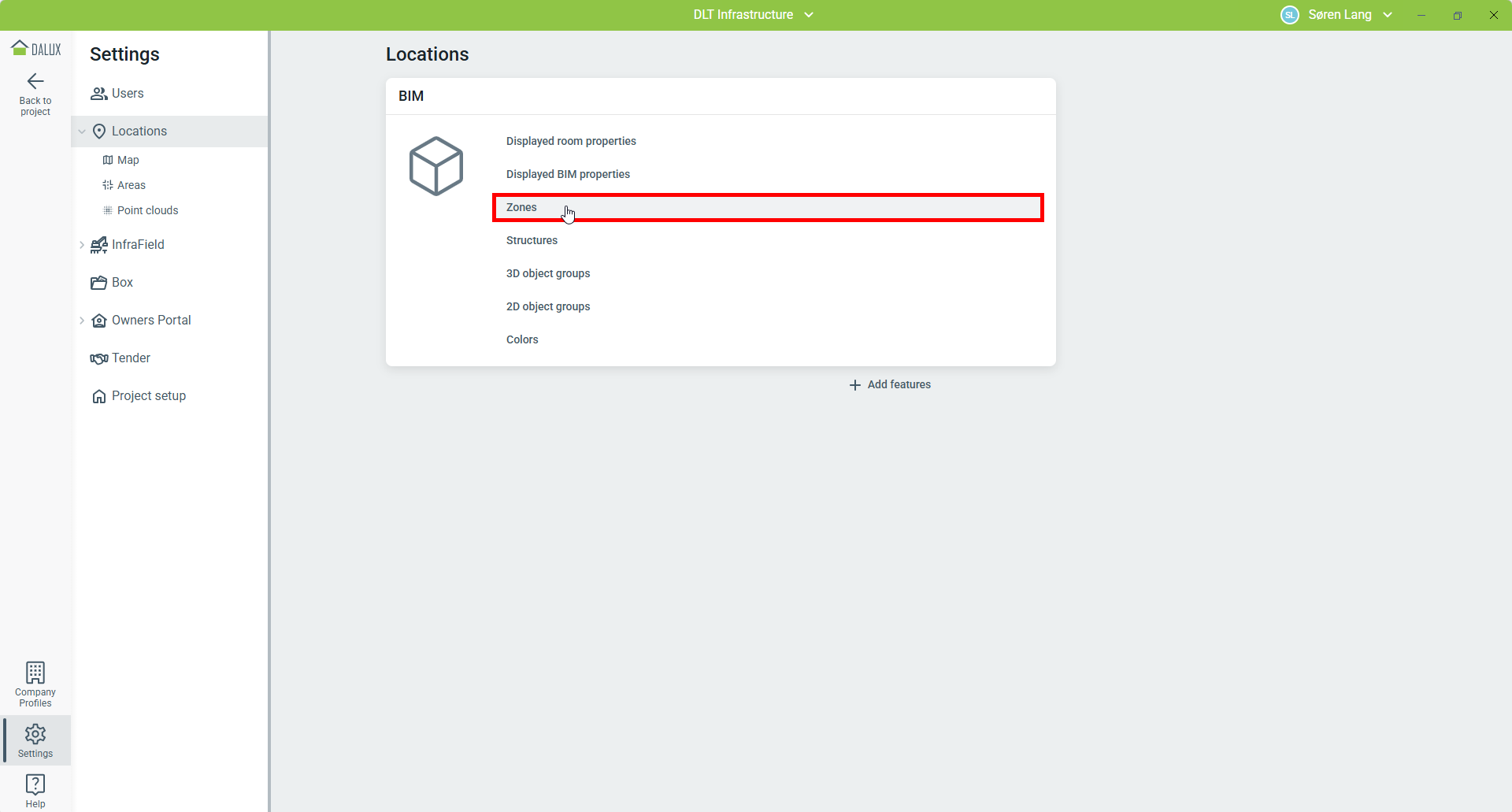

Luo vyöhykkeitä projektissa, navigoi Asetukset Sijainnit 'Vyöhykkeet'.

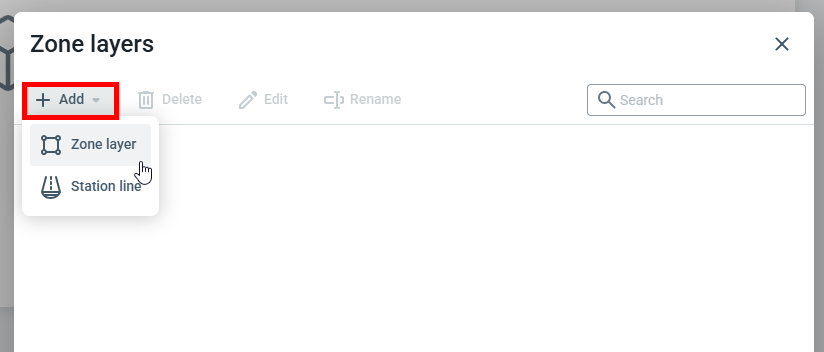

Kun napsautat Lisää, vyöhyketyyppien luomiseen on kaksi tapaa:

• Vyöhyketyyppi: Tämä ominaisuus mahdollistaa muotojen piirtämisen kartalle, alueille tai rakenteille. Vyöhykkeet ovat toisistaan riippumattomia.
• Asemalinjat: Tämä ominaisuus mahdollistaa vyöhykkeiden luomisen, jotka seuraavat tasausta kiinteällä leveydellä.

Kuinka määrittää vyöhyketyypit

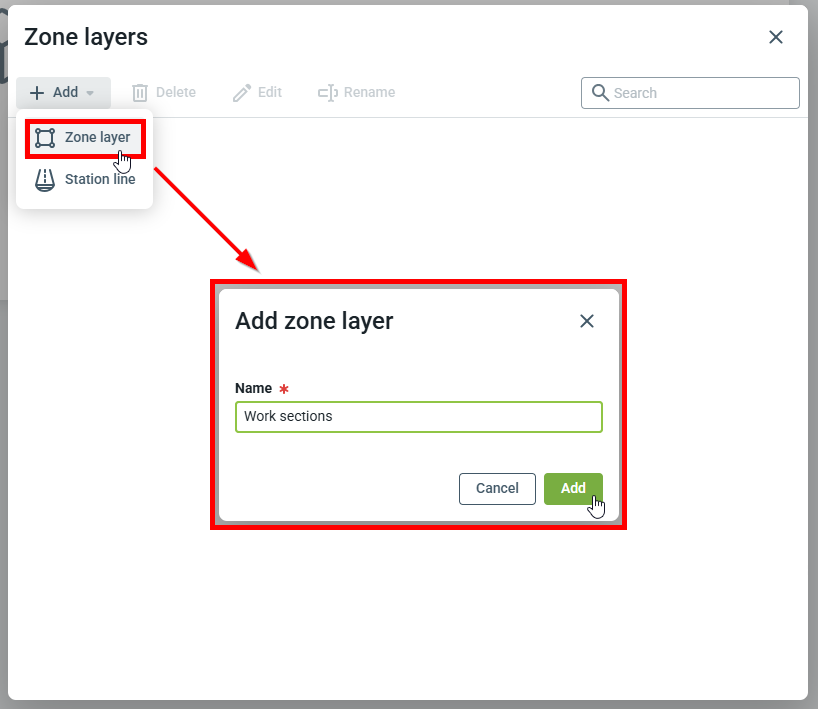

Luo uusi vyöhyketyyppi ja vyöhykkeet tasolle, klikkaa Vyöhyketyyppi.

Kirjoita nimi vyöhyketyypille ja napsauta 'Lisää'. Vyöhyketyyppi näkyy listanäkymässä.

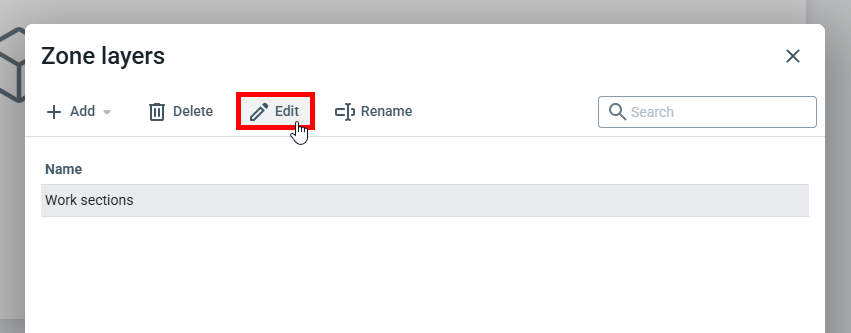

Kaksoisklikkaa vyöhykkeen nimeä tai valitse se ja klikkaa Muokkaa.

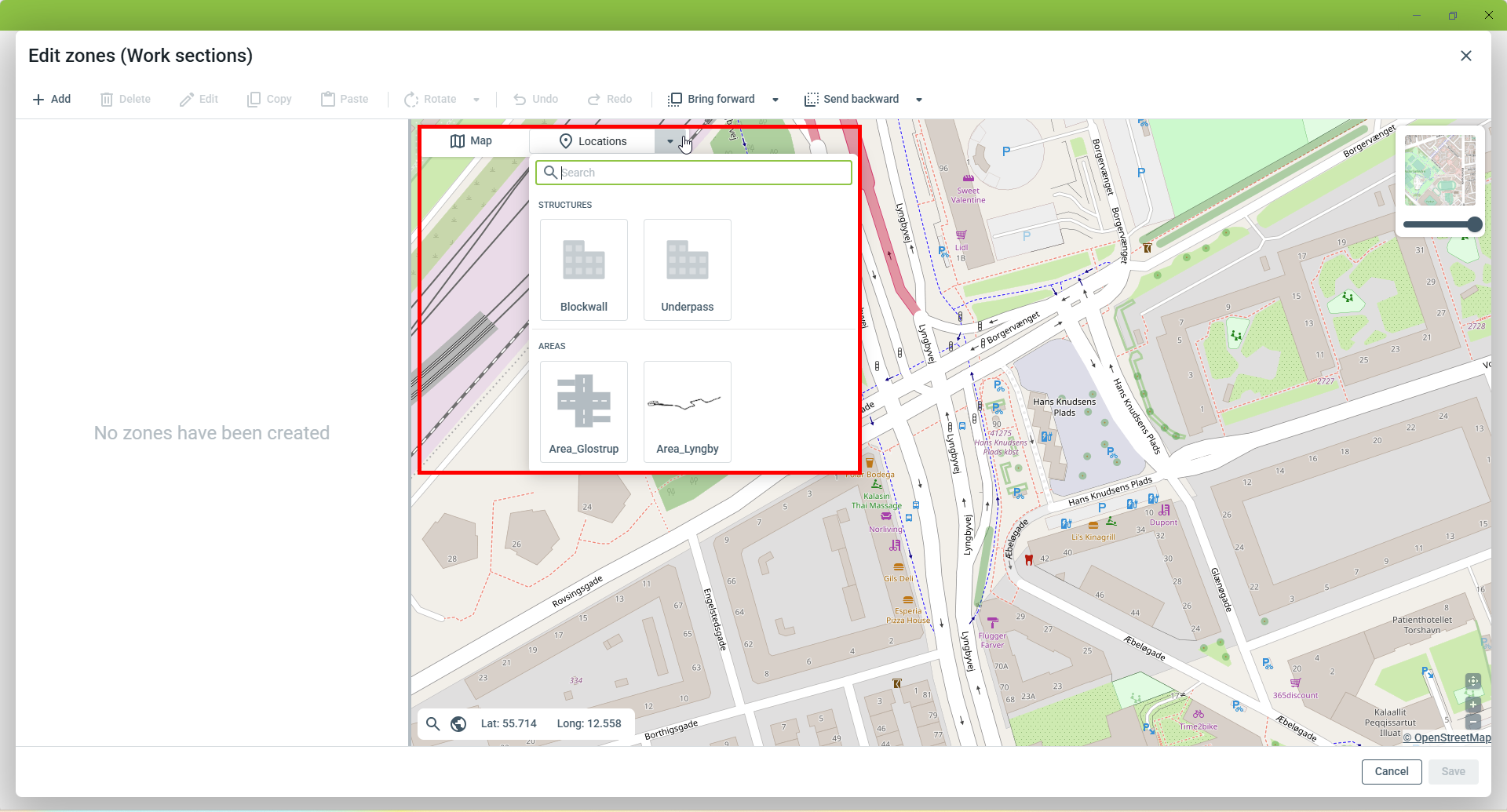

Sinun täytyy valita, mihin lisätä vyöhykkeet. Valitse 'Kartta', 'Alue' tai 'Rakenne' kohdasta Sijainnit.

• Alueisiin lisätyt vyöhykkeet voidaan myös näyttää kartalla.
• Rakenteeseen luodut vyöhykkeet voidaan näyttää vain kyseisessä rakenteessa, ei kartalla, alueilla tai toisessa rakenteessa.
• Karttaan ja alueisiin lisätyillä vyöhykkeillä voi olla sama nimi, ja niitä pidetään samana vyöhykkeenä.
• Rakenteeseen lisätyillä vyöhykkeillä voi olla sama nimi rakenteen sisällä, ja ne katsotaan samaksi vyöhykkeeksi eri tasoilla. Se ei voi käyttää samaa nimeä kuin kartan tai alueen vyöhyke tai toisen rakenteen vyöhyke.

Kuinka määrittää asemalinjat

Luodaksesi vyöhykkeitä asemalinjojen perusteella, sinulla on oltava vähintään yksi linjaustiedosto. Lue tämä artikkeli oppiaksesi, miten lisätä tasaustiedostoja projekteihin: How to set up Alignments

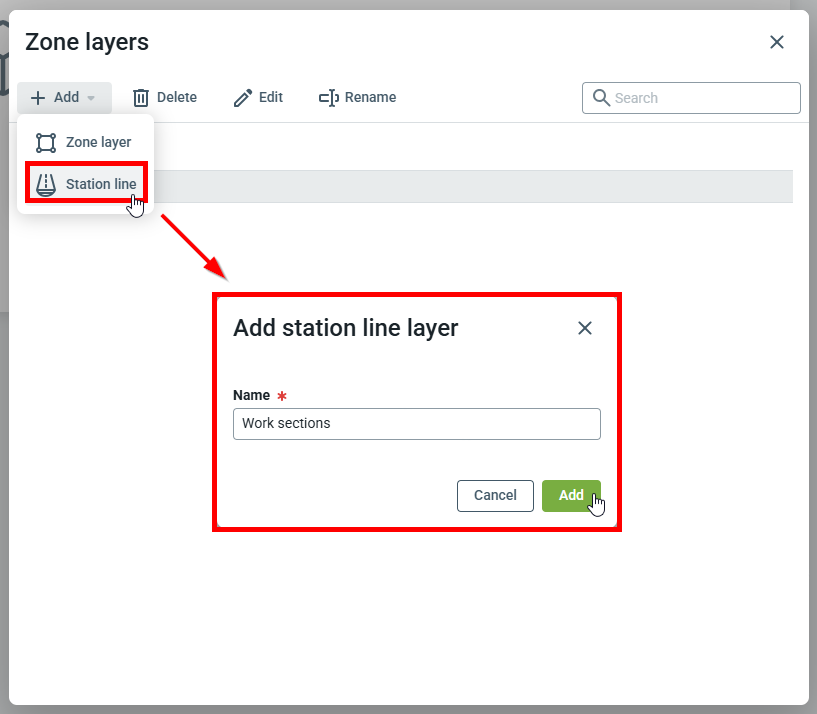

Luodaksesi uusia vyöhykkeitä käyttämällä asemalinjoja, siirry:

Asetukset Sijainnit Vyöhykkeet Lisää Asemalinja.

Kirjoita nimi ja napsauta 'Lisää'.

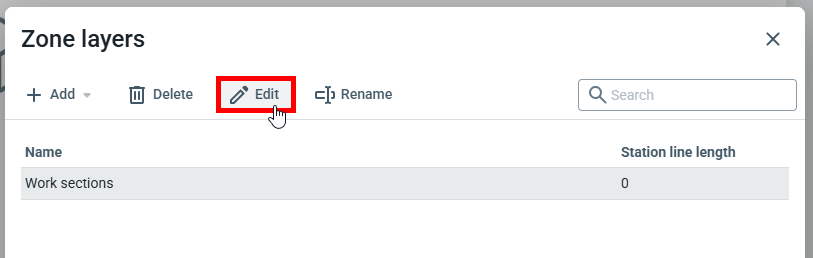

Kaksoisnapsauta tai valitse vyöhyketyyppi ja napsauta Muokkaa avataksesi sen ja aloittaaksesi vyöhykkeiden luomisen siihen.

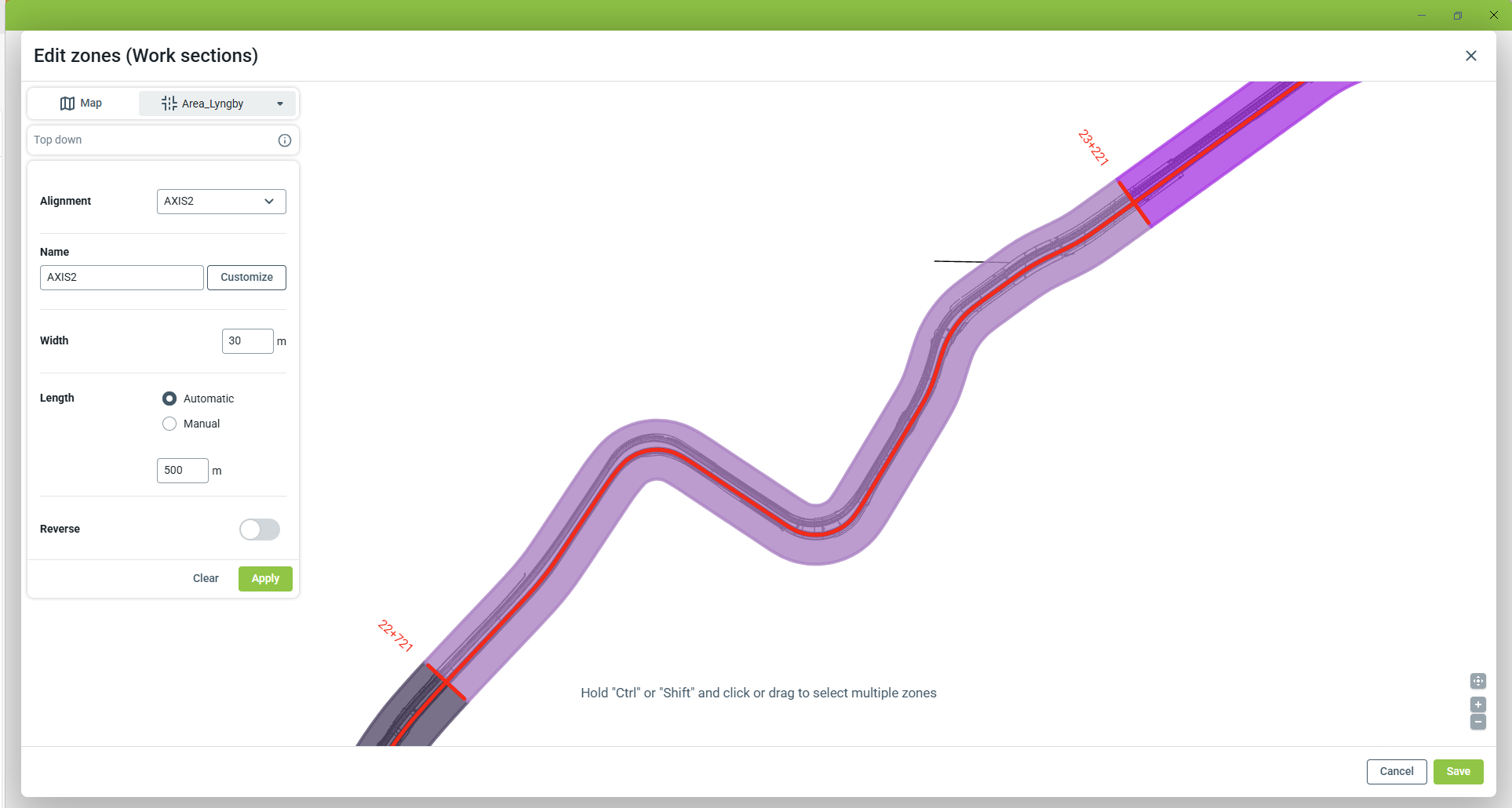

Valitse karttanäkymä tai alue, jossa on piirustus.

• Tasaus: Valitse linja linjaustiedostosta.
• Nimi: Valitse etuliite nimittääksesi vyöhykkeet. Vyöhykkeet nimetään etuliitteen sekä aseman lisäämisen alun ja lopun mukaisesti.
  • Mukauta: Syötä etuliite + aloitusarvo ja välejä
• Leveys: Syötä kaikkien luotujen vyöhykkeiden kokonaisleveys.
• Pituus:
  • Automaattinen: Käytä tätä asetusta luomaan vyöhykkeet automaattisesti tasausta pitkin samalla pituudella (syötetty alla metreinä).
  • Manuaalinen: Käytä tätä tapaa luodaksesi vyöhykkeet manuaalisesti perustuen aloitusasemaan ja manuaalisesti valittuihin pituuksiin
• Käänteinen: Valitse mistä päästä vyöhykkeet tulisi luoda.

Napsauta 'Ota käyttöön' nähdäksesi luodut vyöhykkeet. Napsauta 'Tallenna' tallentaaksesi työsi.

Lisää vyöhykkeen ominaisuuksia

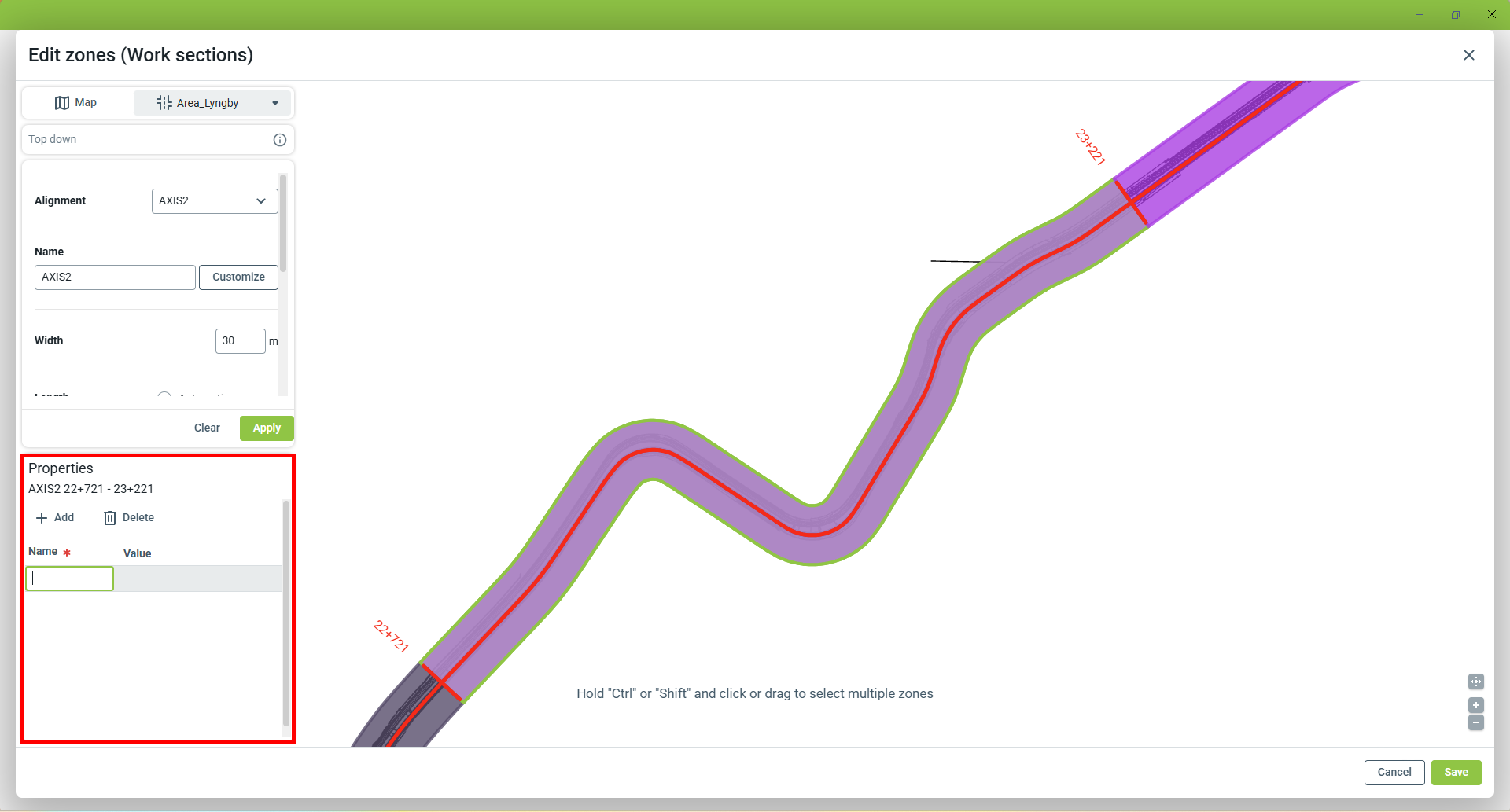

Vyöhykkeillä voi olla yksilöllisiä ominaisuuksia, joihin käyttäjät pääsevät käsiksi niiden kanssa toimiessaan. Näiden ominaisuuksien lisäämiseksi napsauta vyöhykettä sitä muokatessasi ja täytä 'Name' ja 'Value' erillisessä valintaikkunassa:

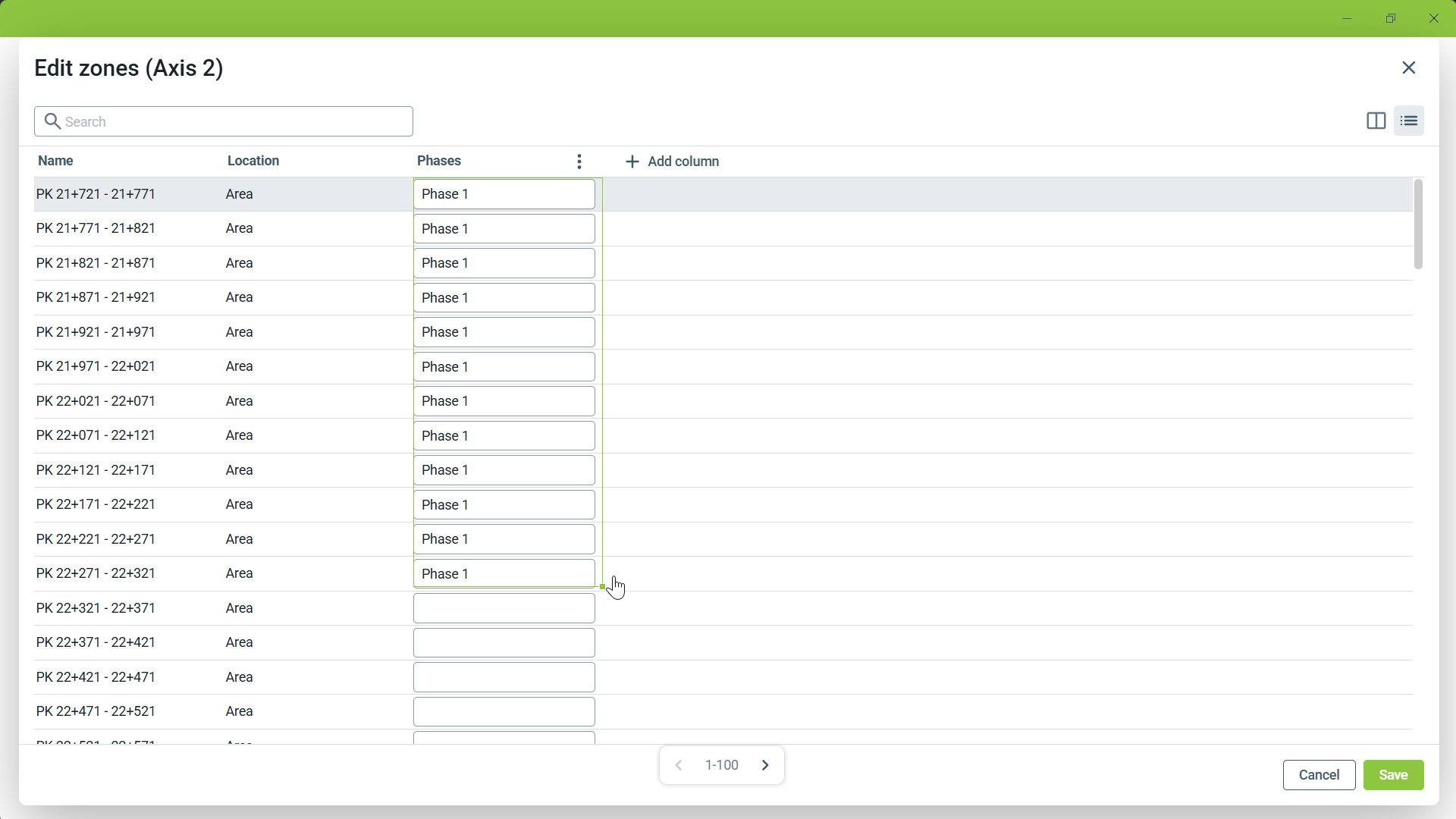

Jos haluat lisätä arvoja kerralla, vaihda listanäkymään klikkaamalla . Lisää uusi sarake attribuutille, täytä yksi arvo ja vedä alas vihreä laatikko kaikkien niiden vyöhykkeiden kohdalla, jotka haluat täyttää:

Huomaa, että uusien vyöhykkeiden luominen korvaa tämän tiedon.
