Tämä artikkeli käsittelee, kuinka käyttää QR-koodeja vyöhykkeille, huoneille tai 3D-objekteille. Näitä QR-koodeja voidaan käyttää paikan päällä Dalux Mobiilisovelluksella nopeasti avaamaan sijainti ja näkemään sen eri rekisteröinnit. QR-koodit voivat myös avata objektin suoraan BIM-mallista.
Kuinka asettaa QR-koodit sijainneille
Käyttöoikeudet
Aktivointi ja QR-koodien luominen on mahdollistatehdä vain projektin ylläpitäjänä tai Field ylläpitäjänä. Jokainen käyttäjä projektissa voi skannata ja käyttää QR-koodeja.
Aktivoi QR-koodit sijainneille

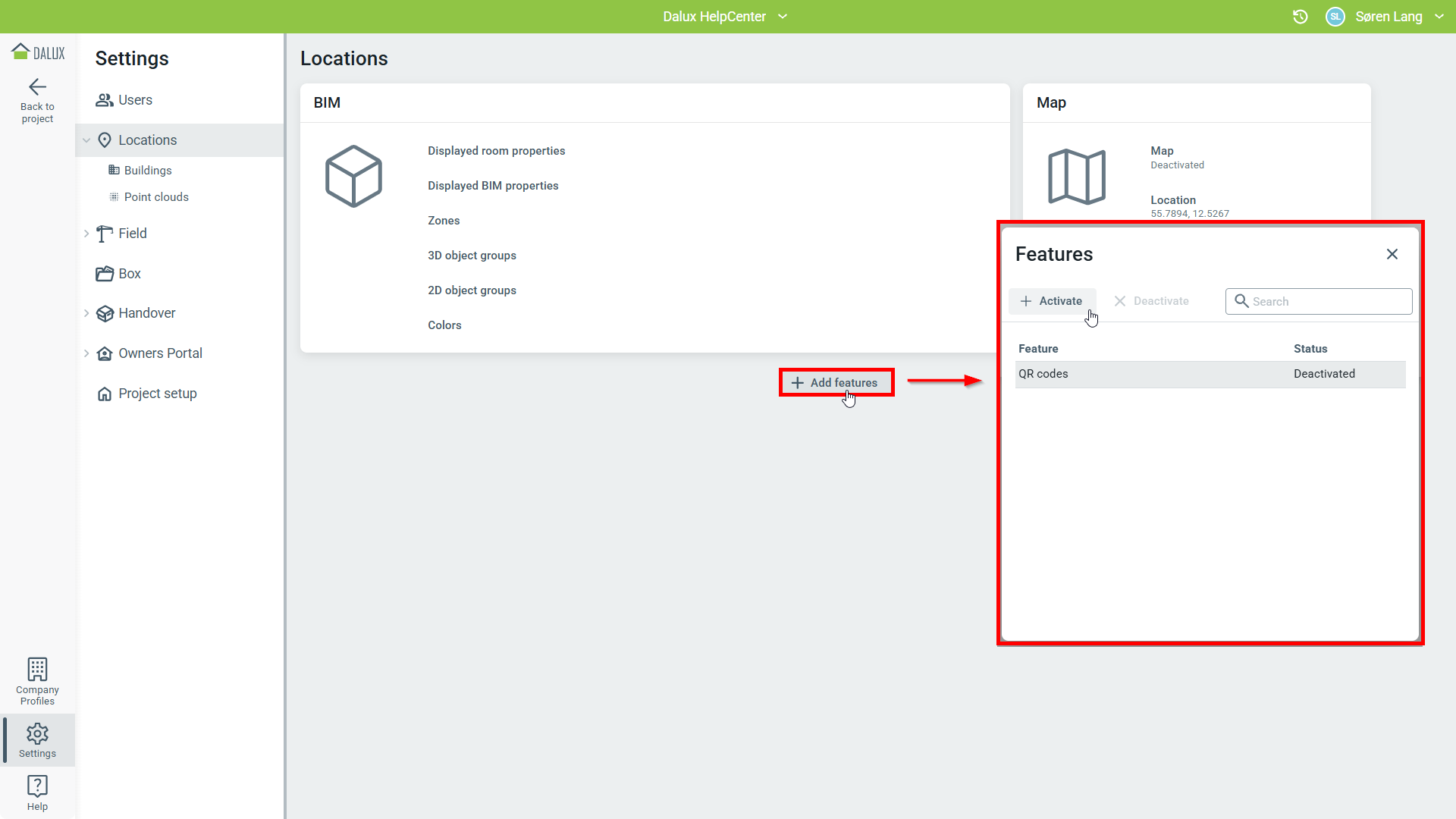

Aktivoidaksesi QR-koodit sijainneille, siirry kohtaan
Asetukset
Sijainnit
Lisää ominaisuuksia
'QR-koodit'
Aktivoi.
Kuinka käyttää QR-koodeja vyöhykkeiden kanssa
Vyöhykkeet Daluxissa luodaan manuaalisesti ja piirretään eri sijainteihin projektissa. Kun skannaat QR-koodin, joka on luotu vyöhykkeestä, Dalux Mobiilisovellus avaa automaattisesti vyöhykkeen ja näyttää kaikki rekisteröinnit ja tiedot, jotka on tallennettu vyöhykkeelle.
Lue lisää
Jos haluat tietää lisää vyöhykkeistä, voit lukea tämän artikkelin: Vyöhykkeet ja vyöhyketyypit.
QR-koodit voidaan luoda luoduista vyöhykkeistä projektin rakennuksissa.

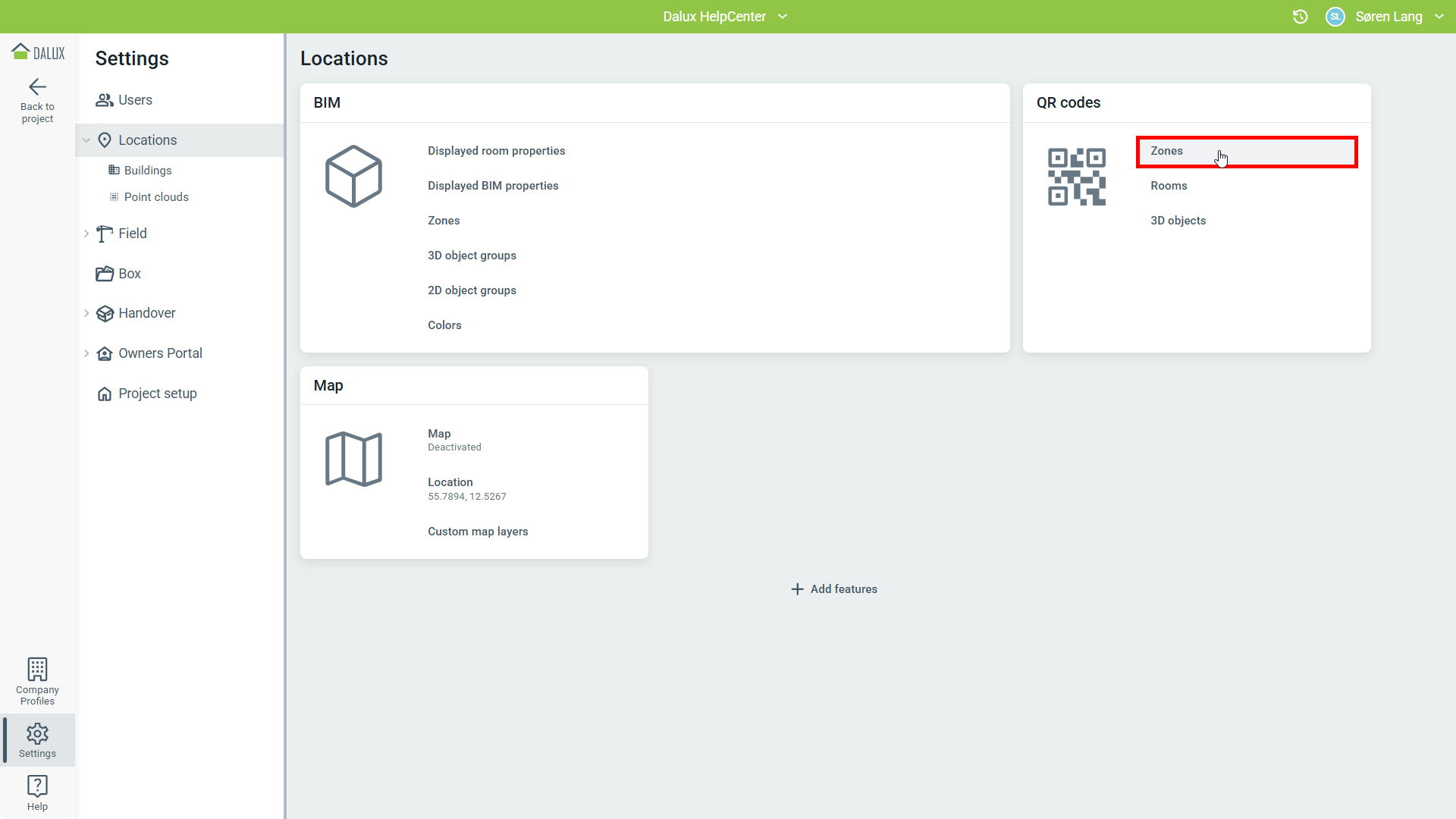

Luo QR-koodit vyöhykkeistä siirtymällä kohtaan Asetukset
Sijainnit
QR-koodit - 'Vyöhykkeet'.

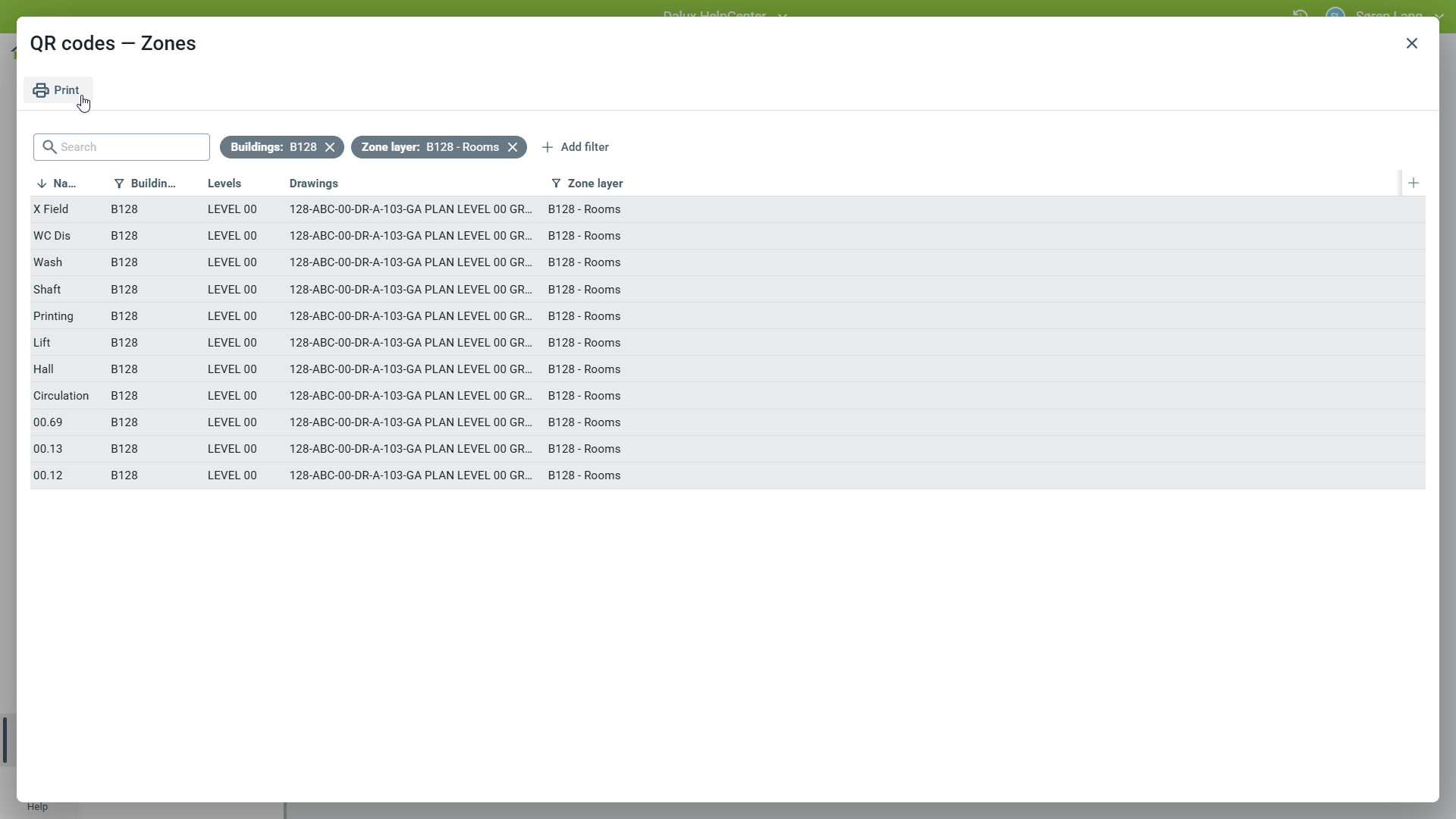

Tämä avaa uuden ikkunan, jossa kaikki projektin vyöhykkeet näytetään. Filtterit voi ottaa käyttöön tiettyjen tarvittavien vyöhykkeiden löytämiseksi. Yksi tai useampi vyöhyke voidaan valita.
Luo QR-koodit valitsemalla yksi tai useampi vyöhyke ja klikkaamalla Tulosta.
Huomaa, että jos haluat tulostaa vain suodatetun tuloksen vyöhykkeiden QR-koodit, sinun on valittava ne listasta ennen kuin napsautat Tulosta.

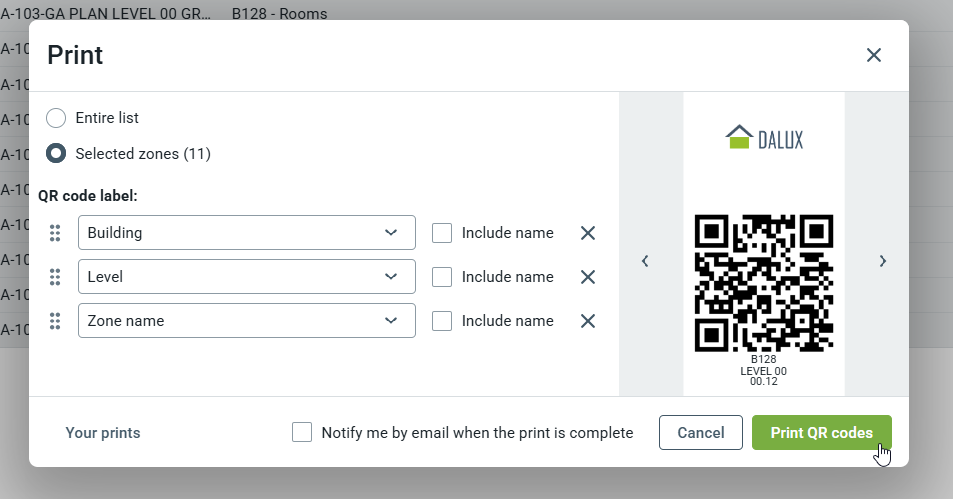

Tämä avaa uuden ikkunan, jossa tulostusta voidaan mukauttaa ja esikatsella. On mahdollista määrittää, sisällytetäänkö vyöhykenimi, tason nimi, rakennuksen nimi ja kaikki mukautetut vyöhykkeen ominaisuudet vyöhykkeitä luotaessa.
Huomautus, että vain kolme nimiötä QR-koodiin voidaan lisätä.
Kaikki projektin vyöhykkeet voidaan tulostaa valitsemalla 'Koko lista'.
Kun QR-koodien mukauttaminen on valmis, napsauta 'Tulosta QR-koodit' luodaksesi PDF-asiakirjan QR-koodeilla.
Miten käyttää QR-koodeja huoneiden kanssa
Daluxissa huoneet tuodaan automaattisesti BIM-mallista, jos huoneita käytetään mallissa.
QR-koodit voidaan luoda projektin rakennusten huoneista.
Kun huoneesta luotu QR-koodi skannataan, Dalux Mobile avaa huoneen automaattisesti ja näyttää kaikki rekisteröinnit ja tiedot, jotka on tallennettu huoneeseen.
Luo QR-koodit huoneista siirtymällä kohtaan Asetukset
Sijainnit
QR-koodit - 'Huoneet'.

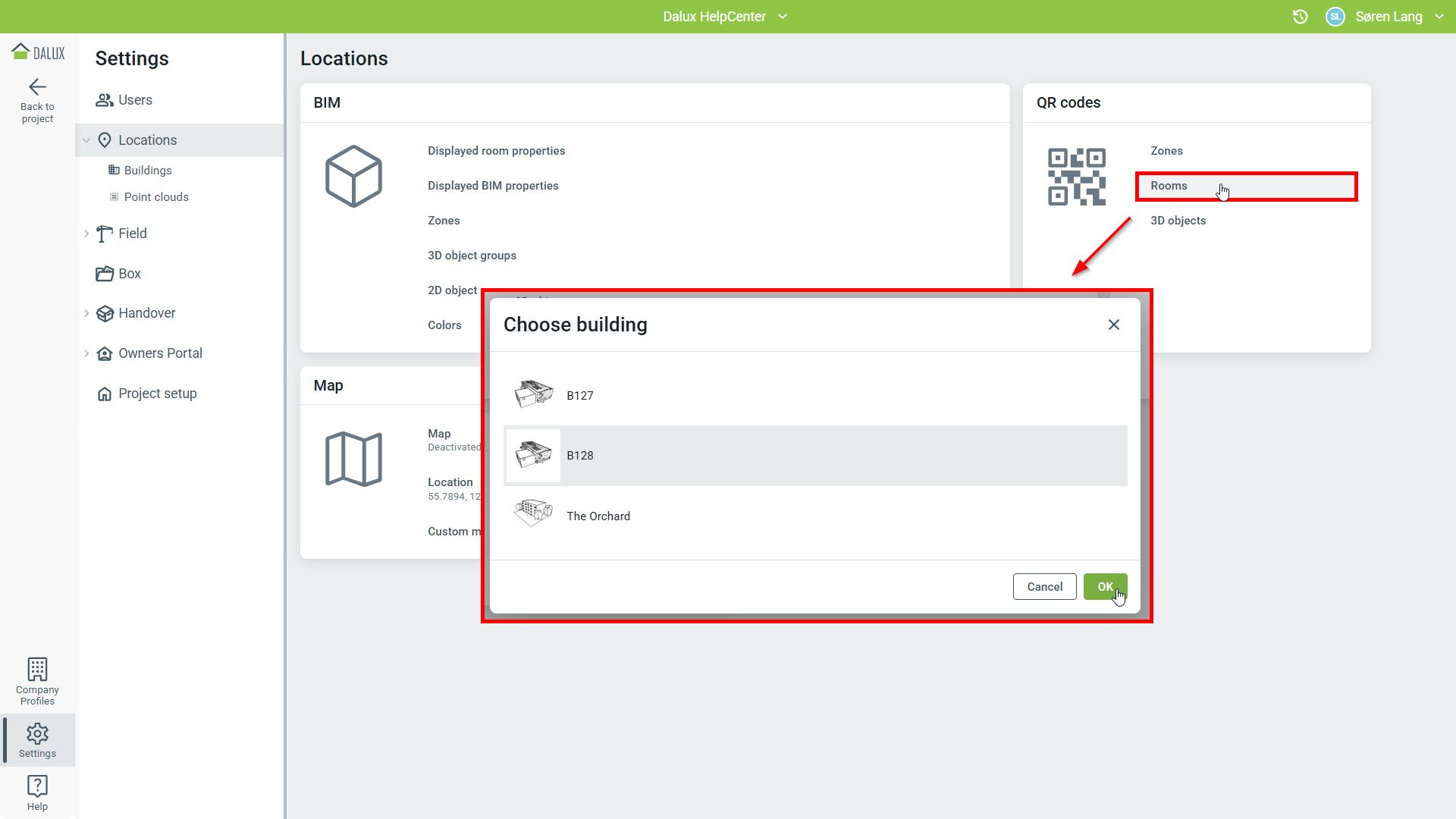

Jos projektissa on enemmän kuin yksi rakennus, valitse rakennus, jolle haluat luoda QR-koodeja.

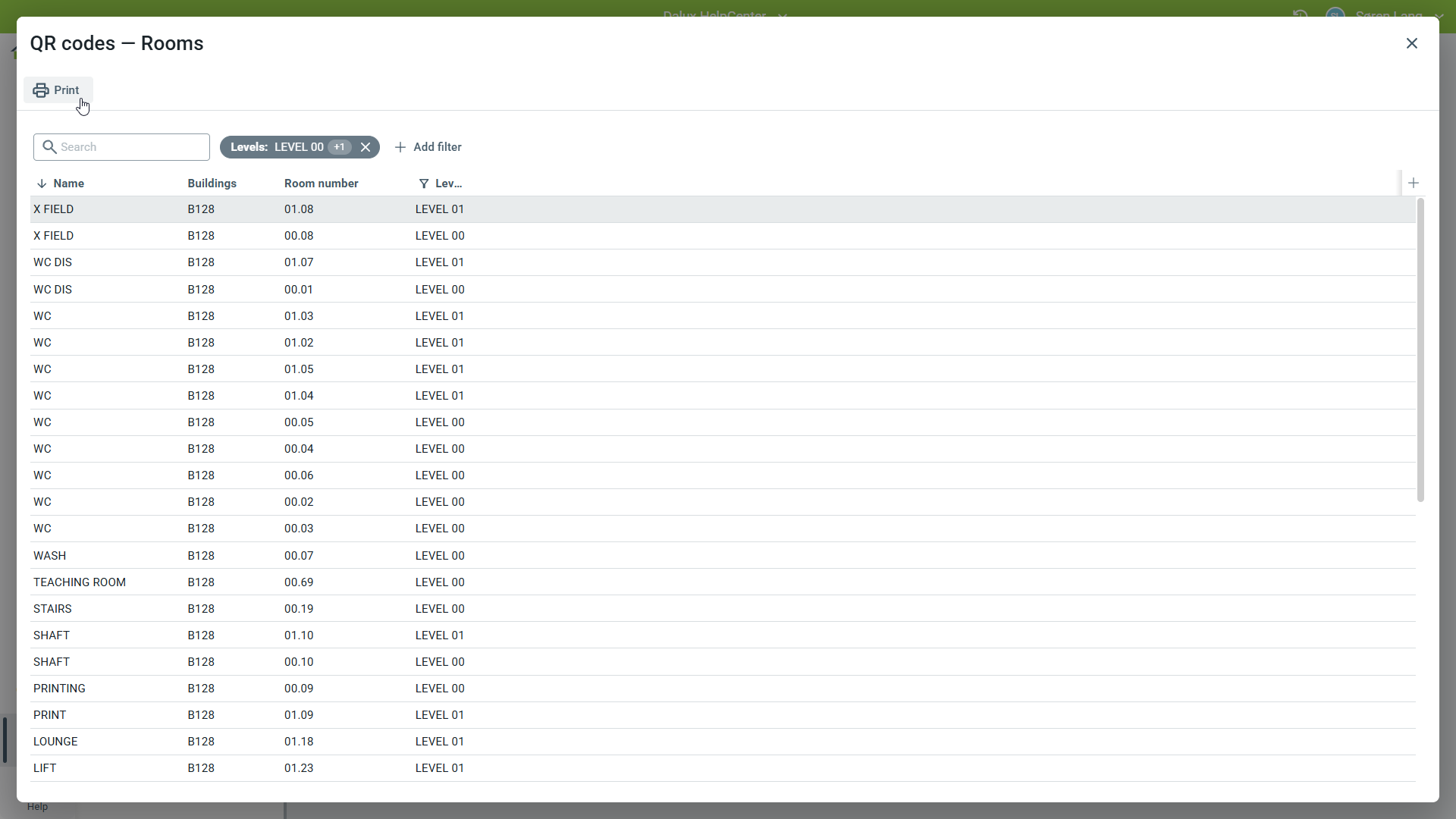

Tämä avaa uuden ikkunan, jossa kaikki rakennuksen huoneet näytetään. Filtterit voi ottaa käyttöön tiettyjen tarvittavien huoneiden löytämiseksi. Yksi tai useampi huone voidaan valita.
Luo QR-koodit valitsemalla yksi tai useampi huone ja klikkaamalla Tulosta.
Huomaa, että jos haluat tulostaa vain suodatetun tuloksen huoneiden QR-koodit, sinun on valittava ne listasta ennen kuin napsautat Tulosta.

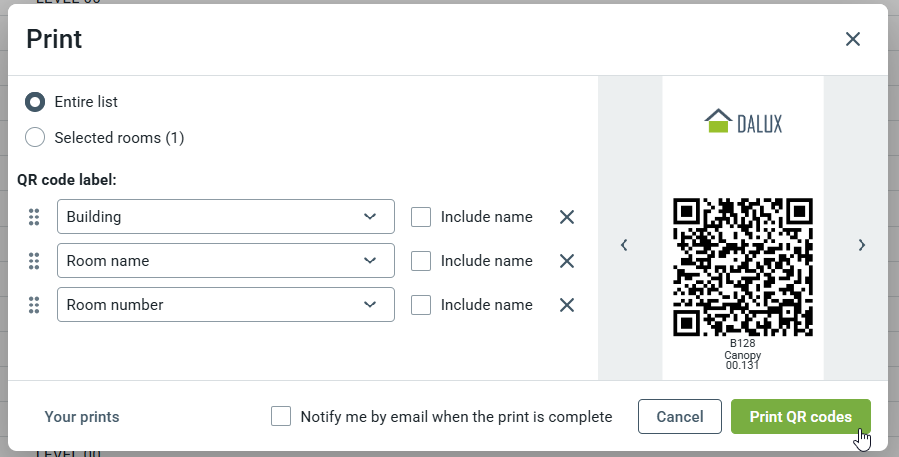

Tämä avaa uuden ikkunan, jossa tulostusta voidaan mukauttaa ja esikatsella. On mahdollista määrittää, sisällytetäänkö nimiöitä huoneen numerolle, huoneen nimelle ja rakennuksen nimelle.
Huomaa, että vain kolme nimiötä voidaan lisätä QR-koodiin.
Kaikki projektin huoneet voidaan tulostaa valitsemalla 'Koko lista'.
Kun QR-koodien mukauttaminen on valmis, napsauta 'Tulosta QR-koodit' luodaksesi PDF-asiakirjan QR-koodeilla.
Kuinka käyttää QR-koodeja 3D-objektien kanssa
QR-koodeja voidaan myös luoda projektin 3D-objekteista. Tämä vaatii ensin 3D-objektiryhmien asettamisen. QR-koodeja voidaan sitten luoda jokaiselle 3D-objektille 3D-objektiryhmässä.
Huomautus: Et voi luoda QR-koodeja 2D-objekteille.
Lue lisää
Jos haluat oppia lisää 3D-objektiryhmistä, voit lukea tämän artikkelin: Kuinka luoda 2D / 3D-objektiryhmiä.
Kun skannaat 3D-objektista luodun QR-koodin, Dalux Mobile avaa automaattisesti 3D-mallin ja paikantaa 3D-objektin.
Luodaksesi QR-koodeja 3D-objekteista, siirry kohtaan Asetukset
Sijainnit
QR-koodit - '3D-objektit'.

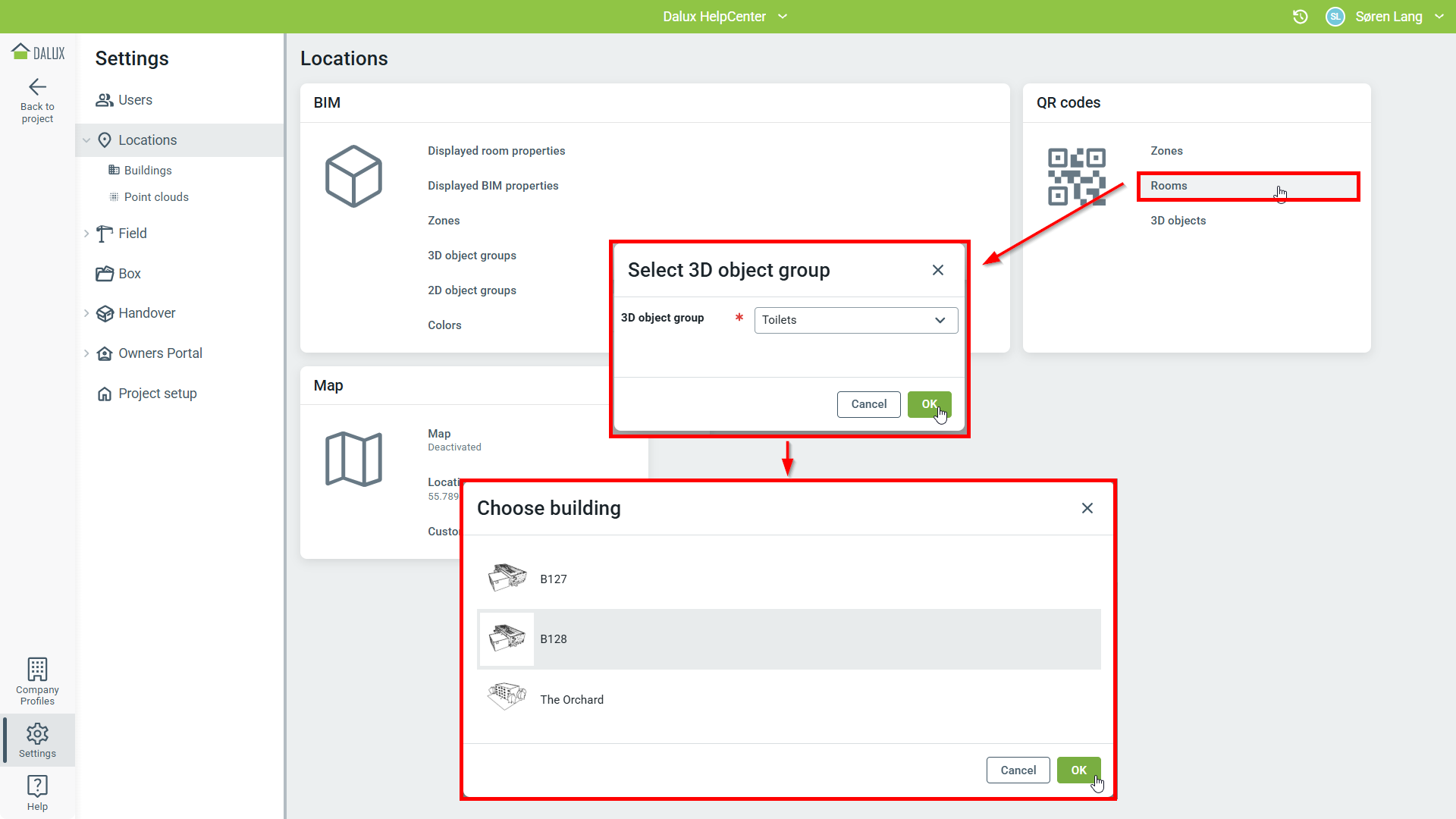

Valitse ensin 3D-objektiryhmä, ja jos projektissa on useampi rakennus, valitse rakennus, jolle haluat luoda QR-koodit.

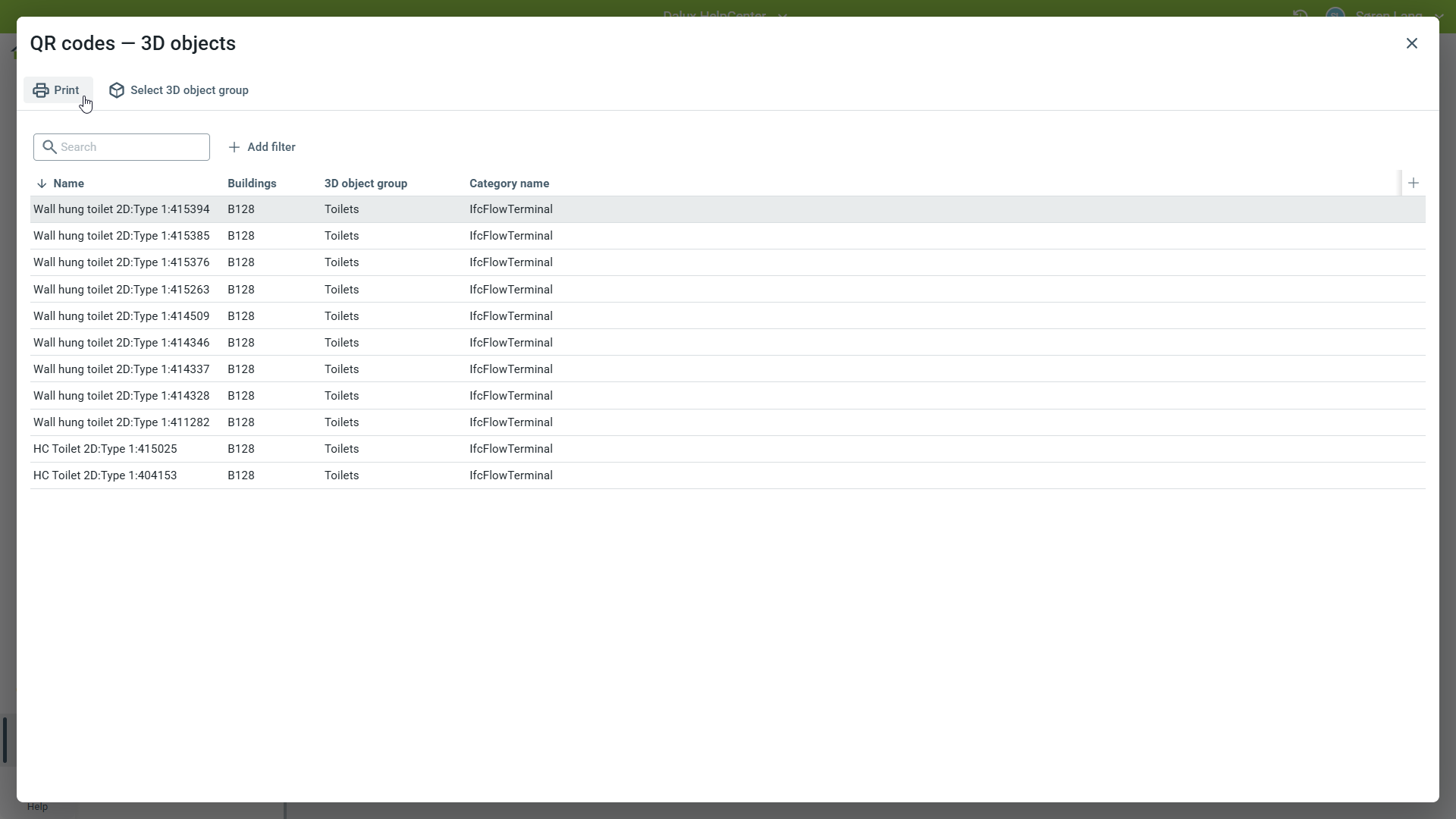

Tämä avaa uuden ikkunan, jossa esitetään kaikki rakennuksen 3D-objektiryhmän 3D-objektit. Suodattimia voidaan käyttää tarvittavien 3D-objektien löytämiseen. Yksi tai useampi 3D-objekti voidaan valita.
Luo QR-koodeja valitsemalla yksi tai useampi 3D-objekti ja napsauttamalla Tulosta.
Huomaa, että jos haluat tulostaa QR-koodit vain suodatetun tuloksen 3D-objekteille, sinun on valittava ne listasta ennen kuin napsautat Tulosta.

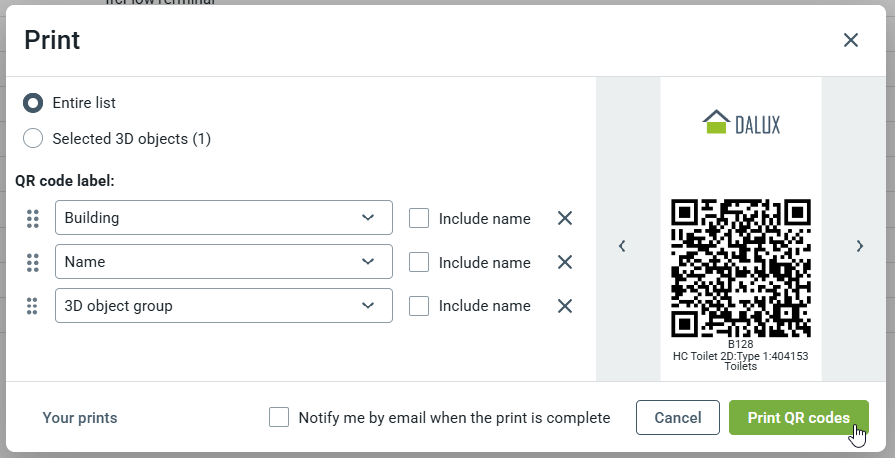

Tämä avaa uuden ikkunan, jossa tulostusta voidaan mukauttaa ja esikatsella. On mahdollista määrittää, sisällytetäänkö nimiöitä rakennuksen nimelle ja erilaisille BIM-ominaisuuksille objektissa.
Huomaa, että vain kolme nimiötä voidaan lisätä QR-koodiin.
Kun QR-koodien mukauttaminen on valmis, napsauta 'Tulosta QR-koodit' luodaksesi PDF-asiakirjan QR-koodeilla.
Kuinka skannata QR-koodeja Dalux Mobiilisovelluksessa
Uudemmissa QR-koodeissa on Daluxin logo keskellä. Näitä voi skannata kamerasovelluksella.
Skannataksesi vanhempia QR-koodeja Dalux Mobilessa, siirry näytön oikeassa alakulmassa olevaan Asetukset-valikkoon.
Paina sitten Skannaa QR-koodi. Tämä avaa QR-koodiskannerin. Kun Dalux tunnistaa Dalux QR-koodin, se avautuu automaattisesti.
Huolimatta siitä, ovatko QR-koodit tehty vyöhykkeistä, huoneista tai 3D-objekteista, ne kaikki skannataan tästä valikosta.
