Rakennukseen liitetyt piirustukset voidaan luokitella suunnittelualoihin tai suunnittelualan alaryhmiin. Tämä ryhmittelee piirustukset kansiorakenteeseen, kun rakennusta katsotaan. Tämä helpottaa käyttäjiä löytämään tarvittavia piirustuksia.
Video
Miten määrittää suunnittelualat ja suunnittelualan alaryhmät
Käyttöoikeudet
Projektin ylläpitäjät, Box ylläpitäjät ja käyttäjät, joilla on 'Muokkaa' oikeudet rakennuksiin voivat luoda suunnittelualoja ja suunnittelualojen alaryhmiä. Kun Box on käytössä projektissa, käyttäjien on saatava muokkausoikeudet sekä sijainneille että vastaaville tiedostoille/kansioille Boxissa.
Luodaksesi ja luokitellaksesi piirustuksia suunnittelualoihin ja suunnittelualan alaryhmiin, projektissa tulee olla vähintään yksi rakennus, johon on liitetty piirustuksia. Voit lukea lisää tästä artikkelista: Lataa IFC-mallitiedostot ja 2D-piirustukset piirustukset.
Suunnittelualoja ja suunnittelualan alaryhmiä voidaan myös luoda, kun luodaan tai muokataan uusia rakennuksia projektilla. Samoja suunnittelualoja ja suunnittelualan alaryhmiä käytetään kaikissa projektin rakennuksissa.
Aloita siirtymällä kohtaan Asetukset
Sijainnit
Rakennukset
Valitse rakennus
Muokkaa.
Luo uusi suunnitteluala ja suunnittelualan alaryhmä ja luokittele yksittäinen piirustus
Tässä esimerkissä meillä on useita piirustuksia jokaisessa kerroksessa. Jokainen piirustus kuuluu eri suunnittelualaan.

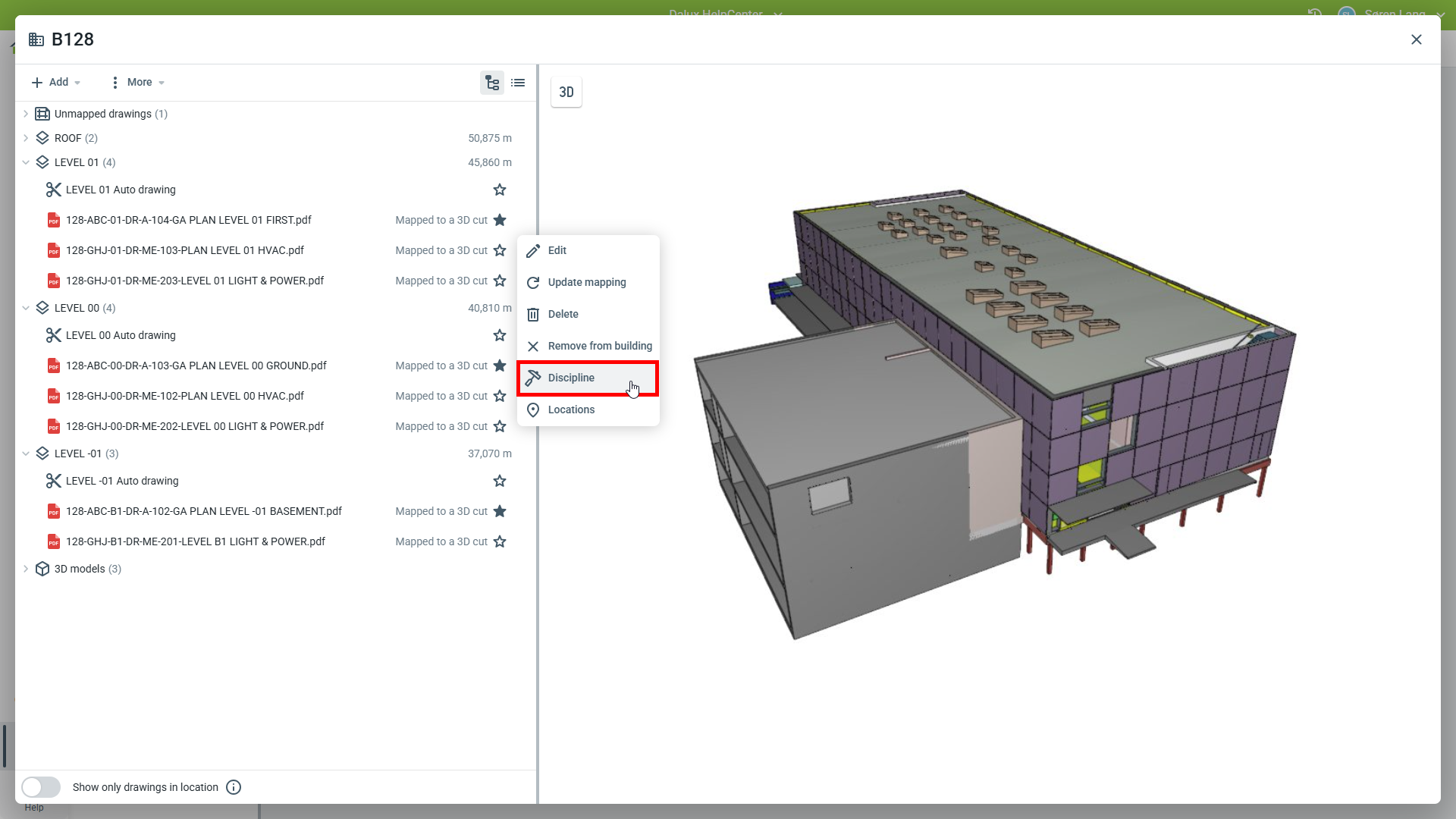

Liittääksesi/asettaaksesi piirustuksia suunnittelualoihin ja suunnittelualan alaryhmiin, klikkaa -kuvaketta piirustuksen vierestä ja sitten klikkaa
Suunnitteluala.

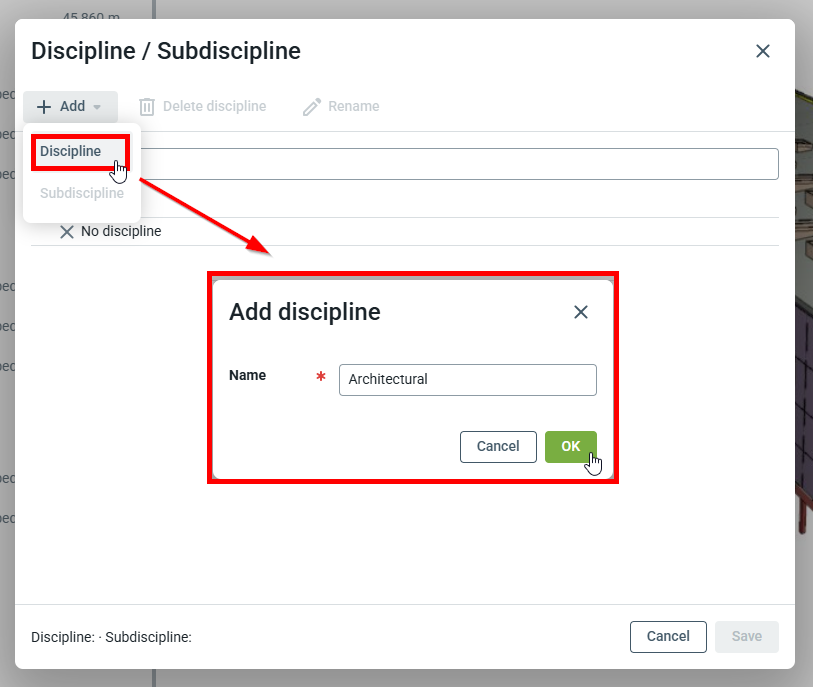

Ponnahdusikkunassa voidaan luoda suunnittelualoja ja suunnittelualan alaryhmiä. Suunnittelualan alaryhmiä voidaan luoda vain suunnittelualojen alaisuuteen. Luodaksesi uuden suunnittelualan, napsauta Lisää
'Suunnitteluala'. Anna suunnittelualalle nimi ja napsauta 'OK'.

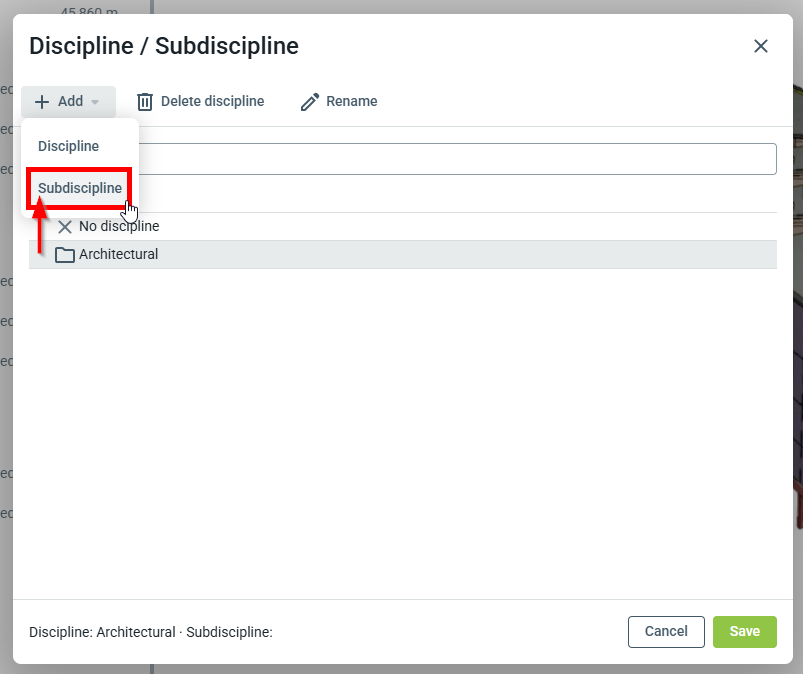

Luo suunnittelualan alaryhmä:
Napsauta olemassa olevaa suunnittelualaa
Lisää
'Suunnittelualan alaryhmä'
Nimeä suunnittelualan alaryhmä
'OK'.

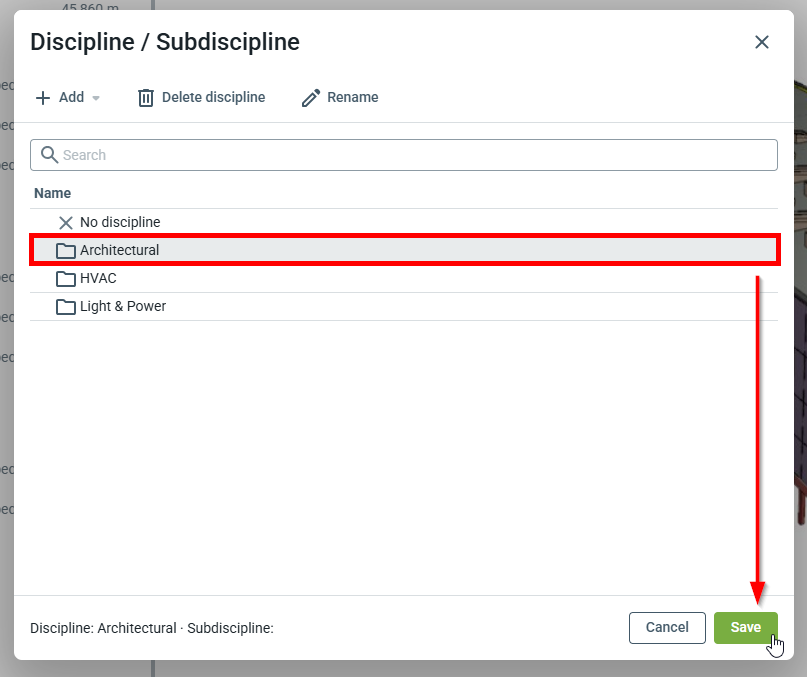

Aseta piirustus suunnittelualaan tai suunnittelualan alaryhmään napsauttamalla suunnittelualaa ja sitten napsauttamalla 'Tallenna'.

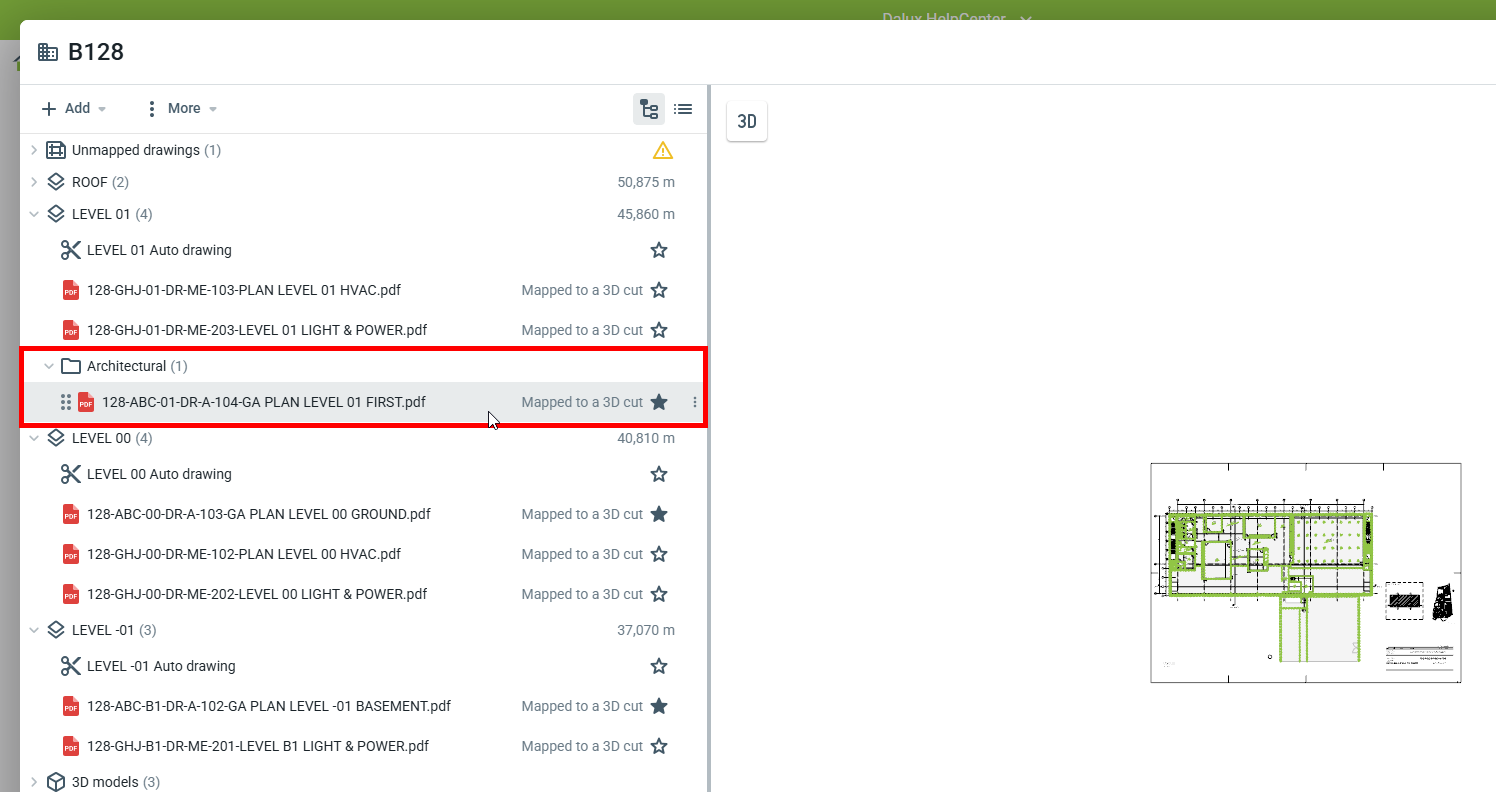

Rakennusta katseltaessa näemme, että piirustus on asetettu arkkitehdin suunnittelualaan.
Luokittele useita piirustuksia suunnittelualaan tai suunnittelualan alaryhmään

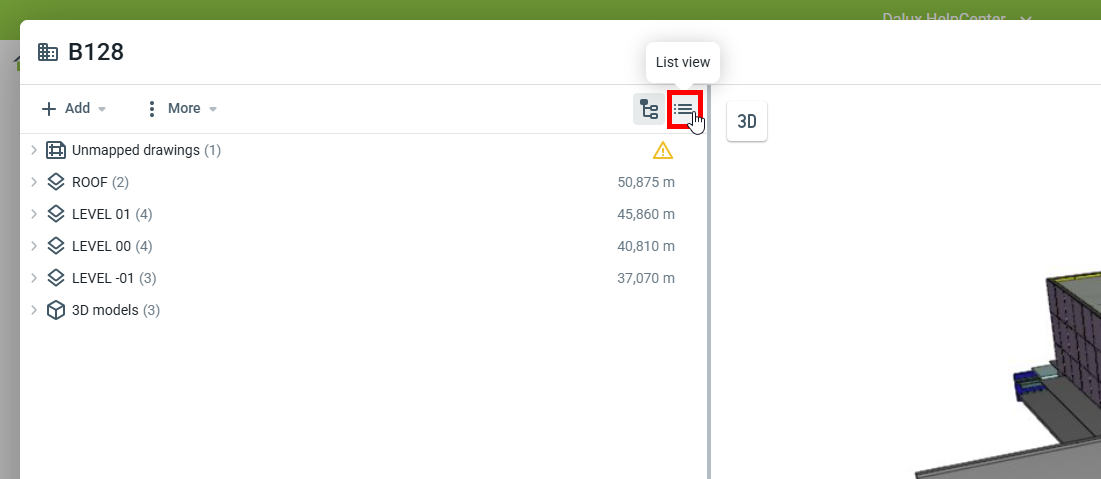

Nopeuttaaksesi prosessia, voit käyttää luettelonäkymää napsauttamalla -kuvaketta.

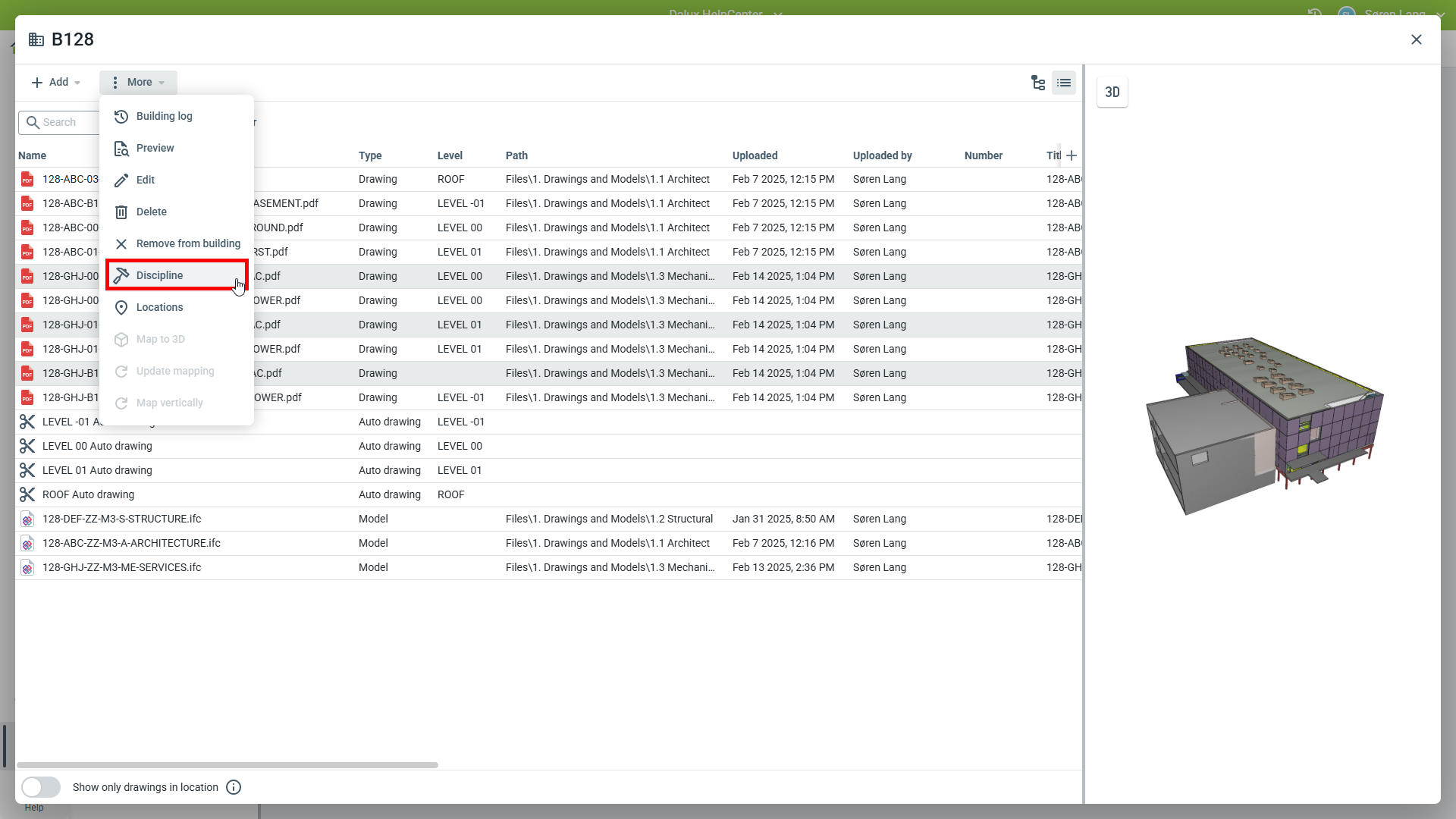

Luettelonäkymässä voit valita useita piirustuksia (Shift tai Ctrl-click) ja asettaa ne suunnittelualaan tai suunnittelualan alaryhmään samalla kertaa. Napsauta Asetukset
Suunnitteluala.

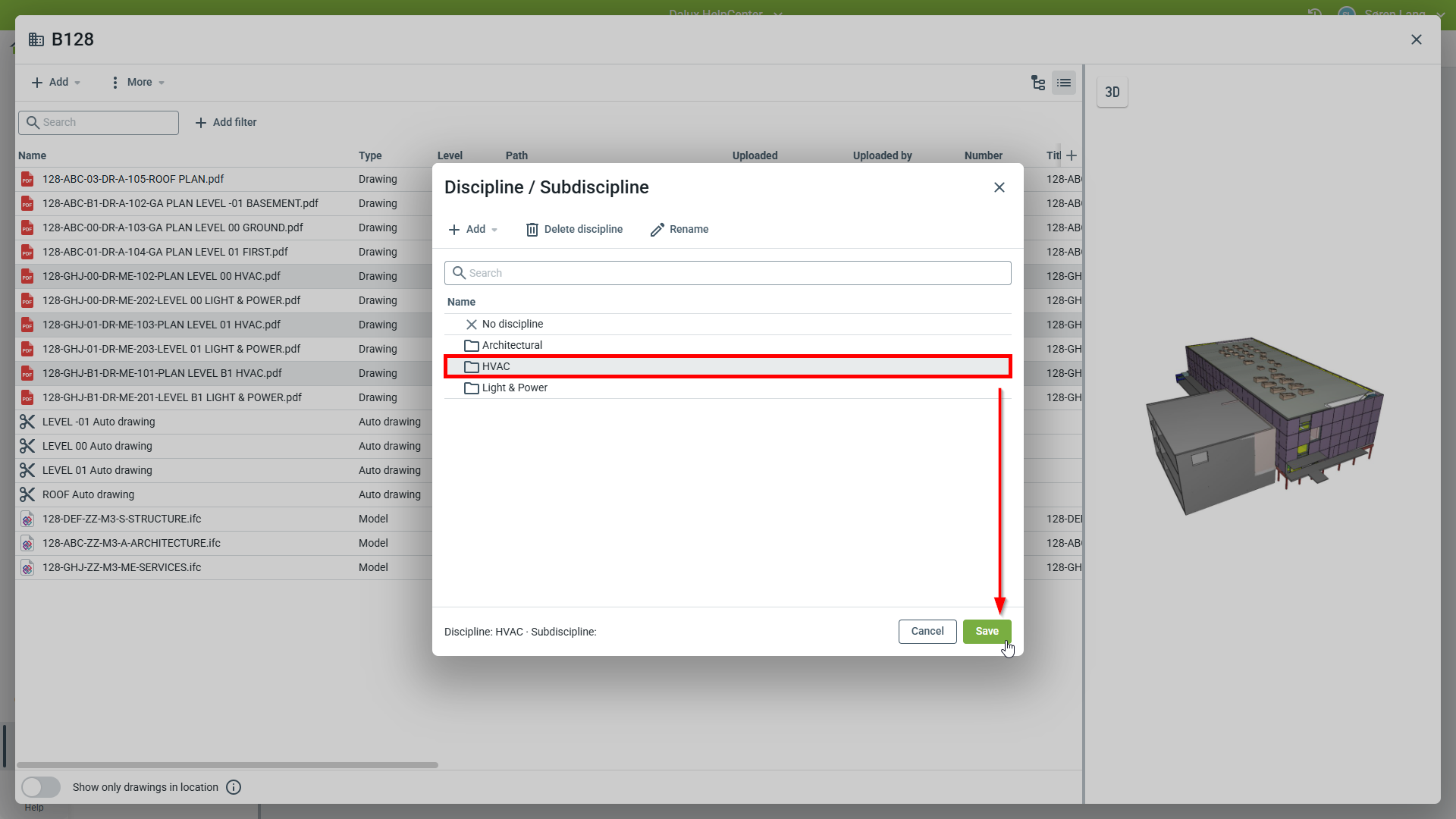

Napsauta suunnittelualaa tai suunnittelualan alaryhmää ja sitten napsauta 'Tallenna' luokitellaksesi valitut piirustukset.
Tarkastele piirustuksia Sijainnit-moduulissa

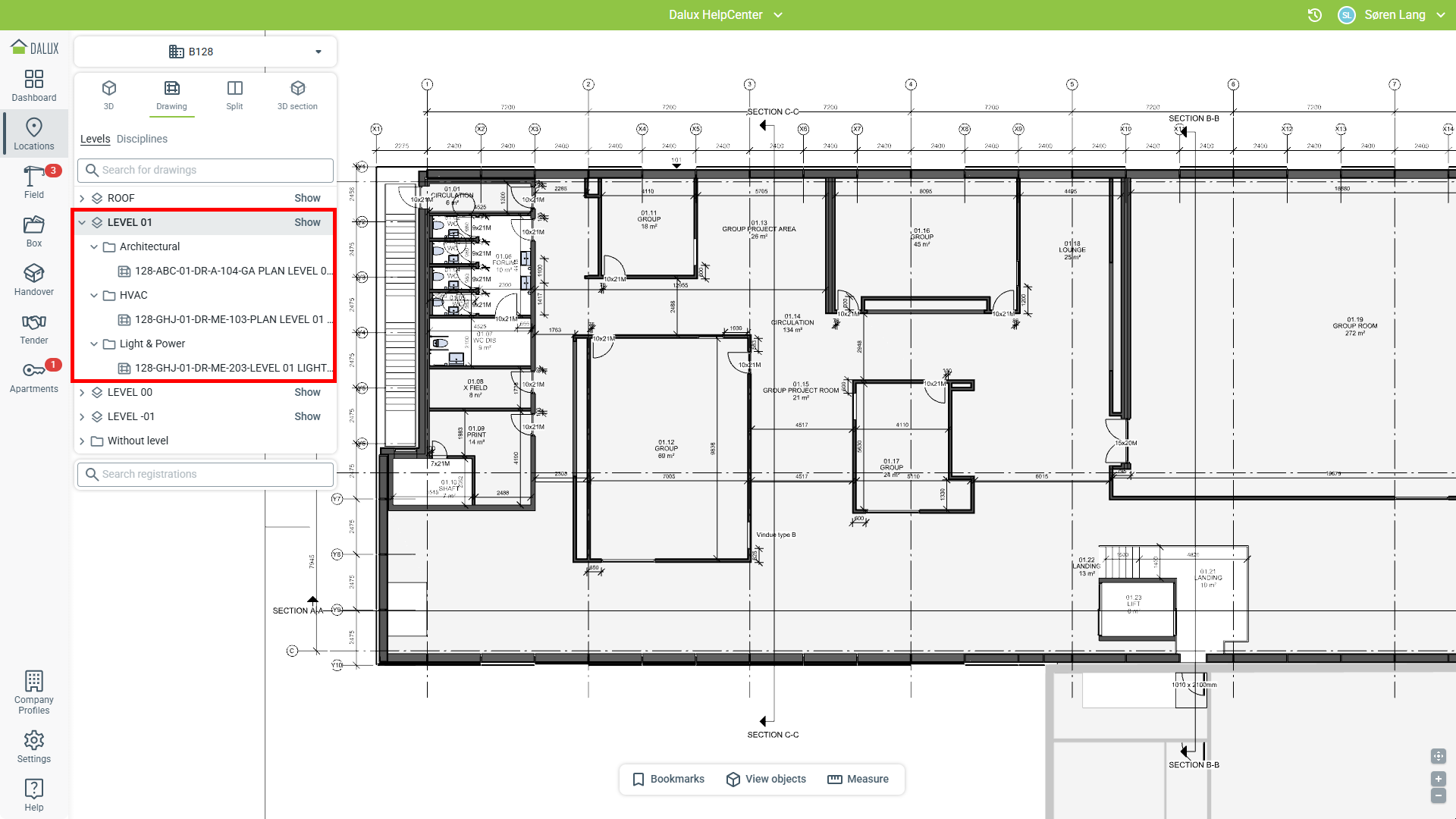

Kun rakennusta tarkastellaan Sijainnit-moduulissa, piirustukset lajitellaan nyt kansioihin kunkin suunnittelualan mukaan. Tämä näkyy sekä työpöytä- että mobiiliversiossa. Piirustukset näkyvät siirtymällä
Sijainnit moduuliin ja valitsemalla rakennuksen.

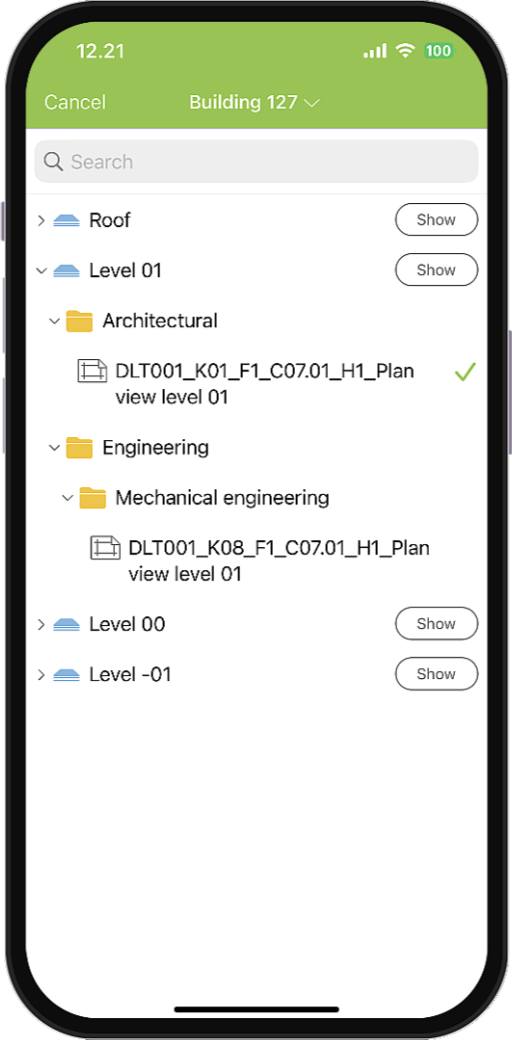

Mobiilissa suunnittelualan ja suunnittelualan alaryhmän kansiot näkyvät myös kohdassa Sijainnit.
Poista piirustusten luokitus ja poista suunnittelualat tai suunnittelualan alaryhmät
Poistaaksesi suunnittelualat tai suunnittelualan alaryhmät, siirry kohtaan
Asetukset
Sijainnit
Rakennukset
Valitse rakennus
Muokkaa.
Valitse piirustus rakennuksesta ja klikkaa -kuvaketta piirustuksen nimen vieressä, sitten klikkaa kohtaa 'Suunnittelualat':

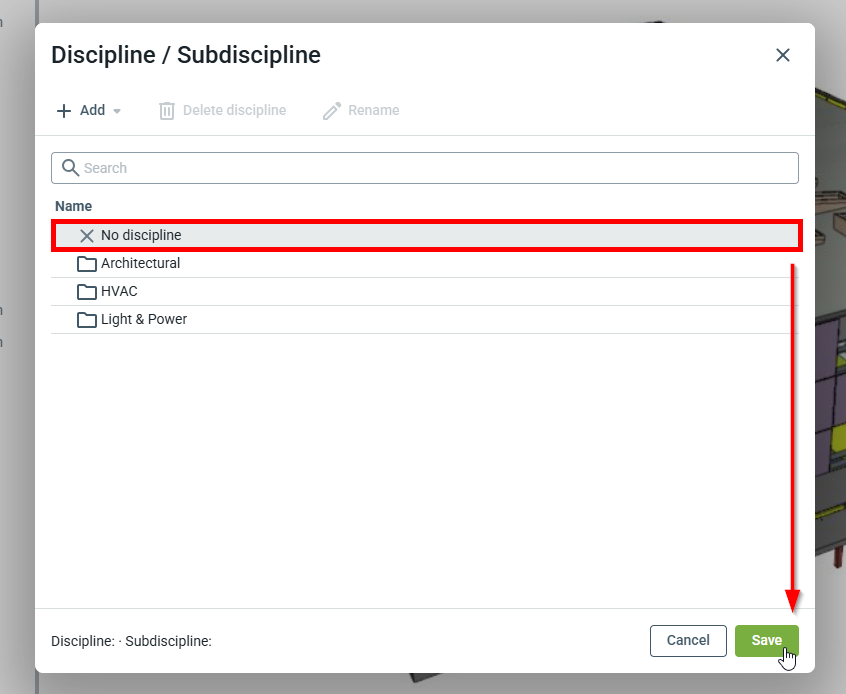

Poistaaksesi piirustuksen tietystä suunnittelualasta tai suunnittelualan alaryhmästä, klikkaa kohtaa Ei suunnittelualaa ja sitten 'Tallenna'.

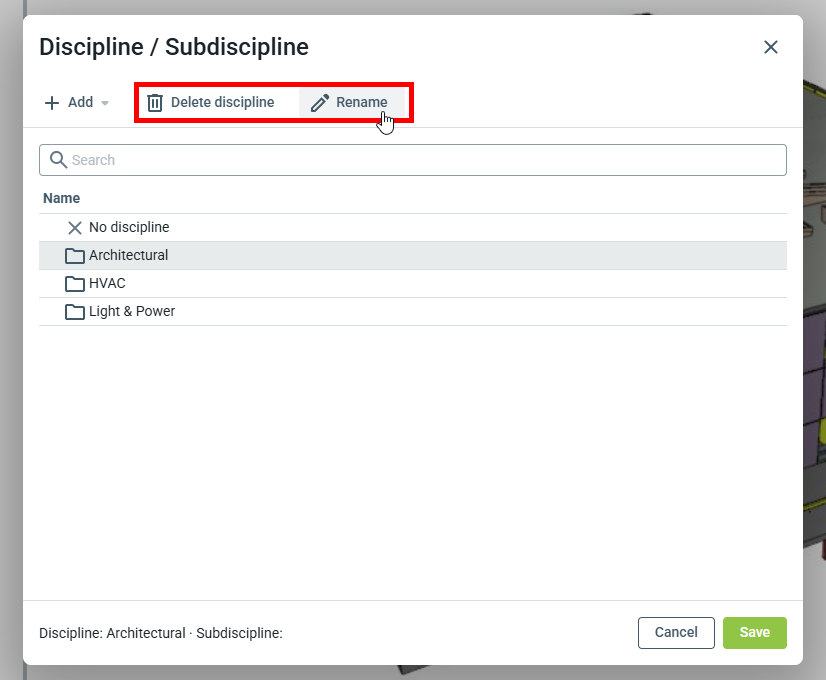

Nimetäksesi uudelleen tai poistaaksesi tietyn suunnittelualan tai suunnittelualan alaryhmän, klikkaa sitä, ja sitten klikkaa Poista suunnitteluala tai
Nimeä uudelleen.
Huomautus: Uudelleen nimeäminen tai poistaminen ei muuta tietoja olemassa olevissa piirustuksissa. Tämä tarkoittaa sitä, että piirustuksien luokitus on poistettava tai asetettava uudelleen haluttuun suunnittelualaan.
Suunnittelualaa ei voi poistaa, ellei kaikki alaryhmät ole poistettu ensin.
