Asiakirjojen ja piirustusten revisiot ovat yleisiä rakentamisessa. Tässä artikkelissa käsitellään, kuinka vertailla kahta saman PDF-asiakirjan, piirustuksen tai mallin versiota suoraan Daluxissa.
Vertaile kahta PDF-asiakirjan versiota
Jos sinulla on useita versioita PDF-asiakirjasta Boxissa, voit vertailla näitä tiedostoja suoraan Daluxissa havaitaksesi mahdolliset muutokset.
Avaa mikä tahansa asiakirja Boxissa, ja napsauta Vertaile versioita. Tämä avaa asiakirjan nykyisen ja edellisen version.
Voit vaihtaa versioita, joita haluat vertailla, napsauttamalla asiakirjojen yläpuolella olevaa valitsinta.
Vierittäminen monisivuisessa asiakirjassa tai asiakirjan zoomaaminen tapahtuu samanaikaisesti molemmille versioille, joten voit aina vertailla oikeita tietoja.
Jos haluat vertailla eri osia versioissa, kytke lukko pois päältä alhaalla, jotta molemmat versiot eivät ole synkronoituja. Voit sitten navigoida versioiden välillä itsenäisesti. Kytke lukko uudelleen päälle synkronoidaksesi versiot jälleen.
Vertaile kahta piirustuksen versiota
Jos projektilla on Dalux Box Pro, on mahdollista verrata kahta saman piirustuksen versiota suoraan Daluxissa. Tätä varten avaa piirustus, jossa on enemmän kuin yksi ladattu versio.

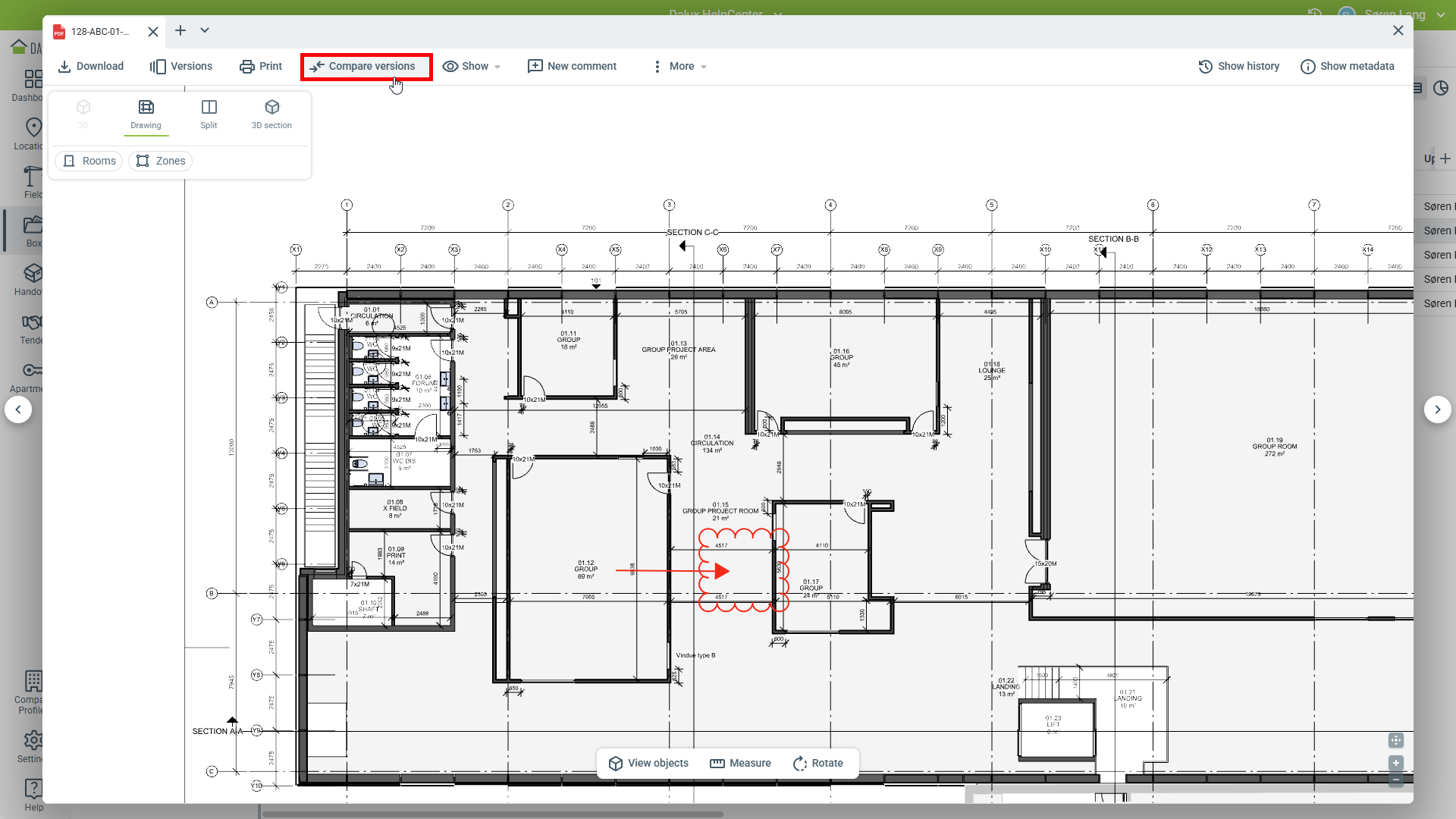

Napsauta sitten Vertaile versioita.

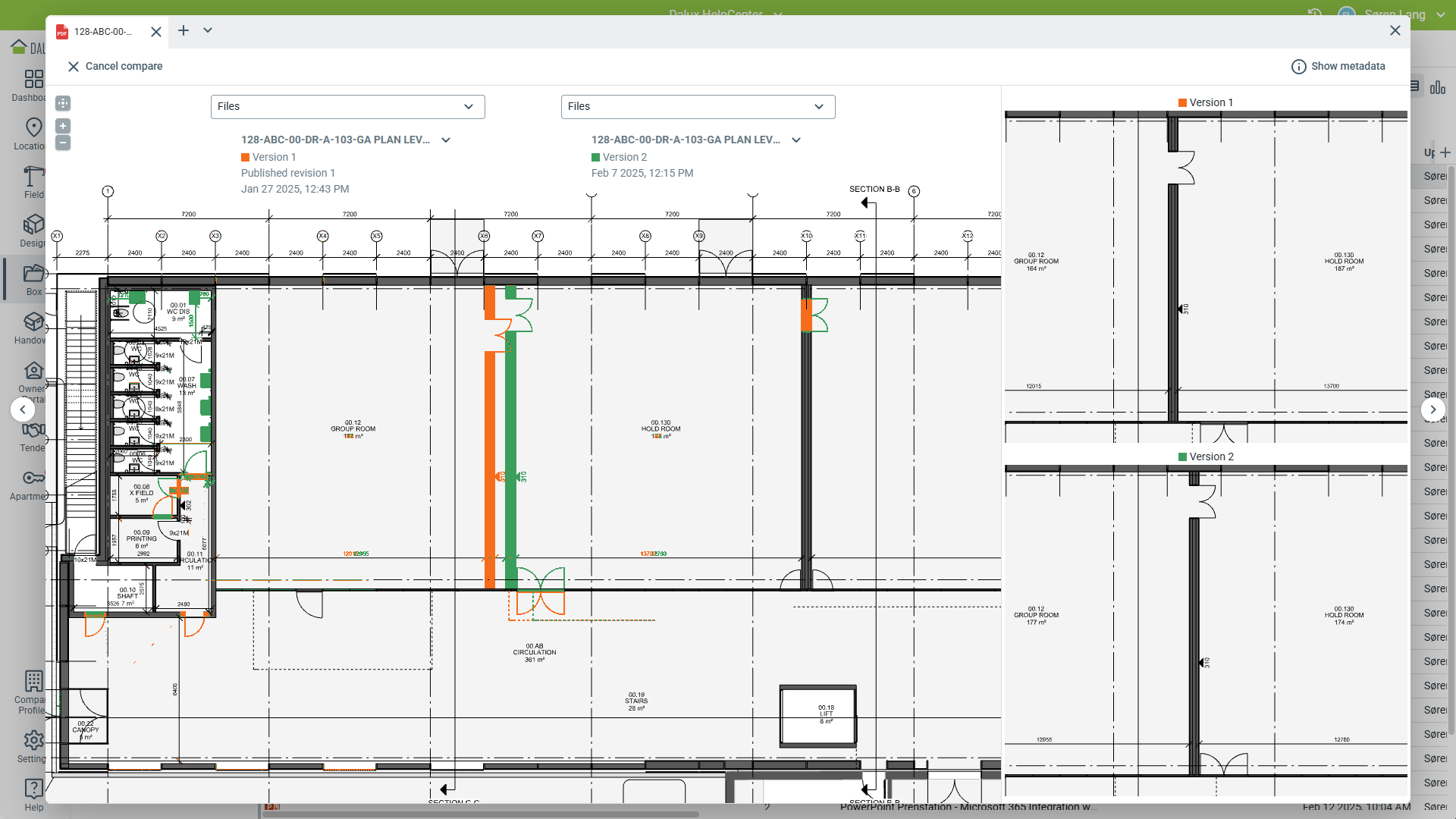

Dalux avaa oletuksena kaksi uusinta versiota ja vertailee niitä. Uusin versio on vihreä ja edellinen on oranssi.
Vaihda versio napsauttamalla kunkin version vieressä olevaa pudotusvalintapainiketta.
Muutokset versioiden välillä voidaan sitten helposti nähdä, lisäämällä oransseja tai vihreitä viivoja. Värit edustavat piirustuksen valittuja versioita. Jos versioiden välillä ei ole muutoksia, ei tapahdu värin muutosta.
Kohdista piirustukset
Jos piirustukset eivät ole kohdakkain, syynä on yleensä se, että ne on luotu eri PDF-asetuksilla.
Voit kohdistaa ne manuaalisesti, kohdistus ei tallennu piirustukseen, ja se on kohdistettava uudelleen, kun vertailet piirustuksia seuraavan kerran.

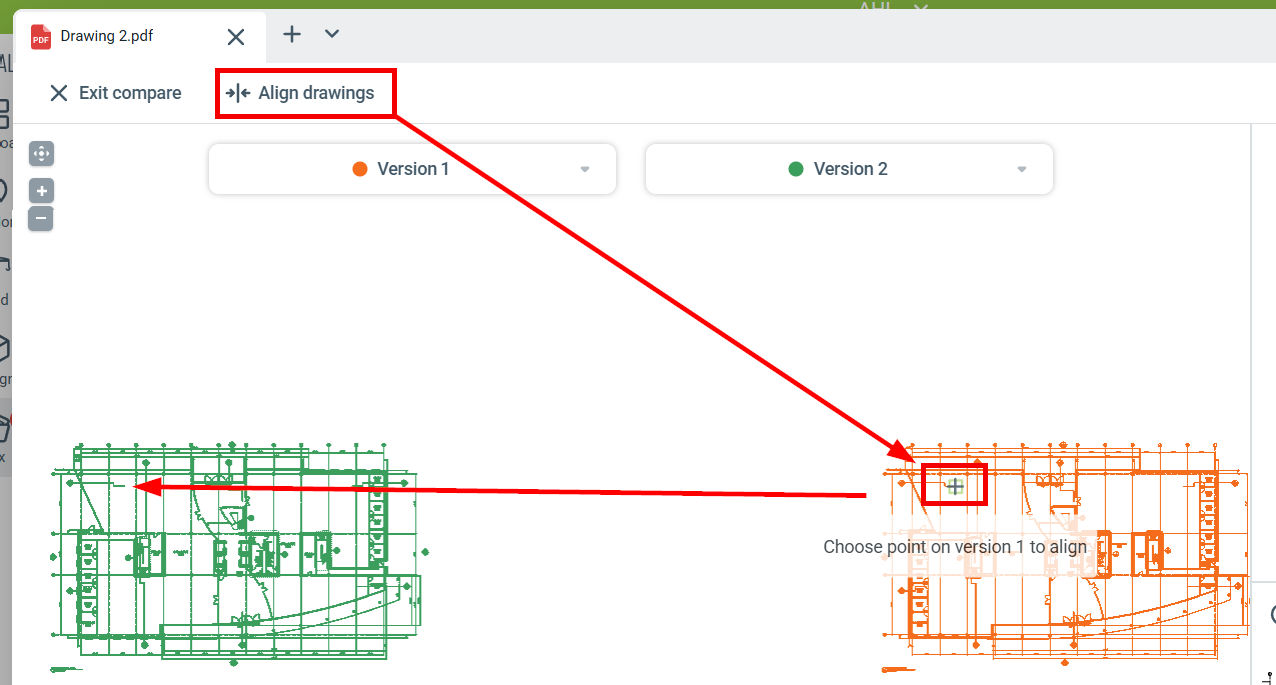

Napsauta Kohdista piirustukset
'Valitse piste aiemmasta versiosta'
'Valitse sama piste uudemmasta versiosta'
Vertaile malliversioita Dalux Desktop -sovelluksessa
Tekniset tiedot
Vertaillaksesi 3D-mallejasi, sinun on käytettävä Dalux Desktop -sovellusta tietokoneellasi. Mallien vertaaminen ei ole käytettävissä verkkopalvelimella. Voit lukea lisää siitä, miten ladata sovellus täältä: Dalux-työpöytäsovelluksen lataus
Lue lisää
Jos haluat oppia enemmän mallien vertailusta Design, lue tämä artikkeli: Kuinka käyttää Designia
Etsi rakennus
Asetukset
Sijainnit

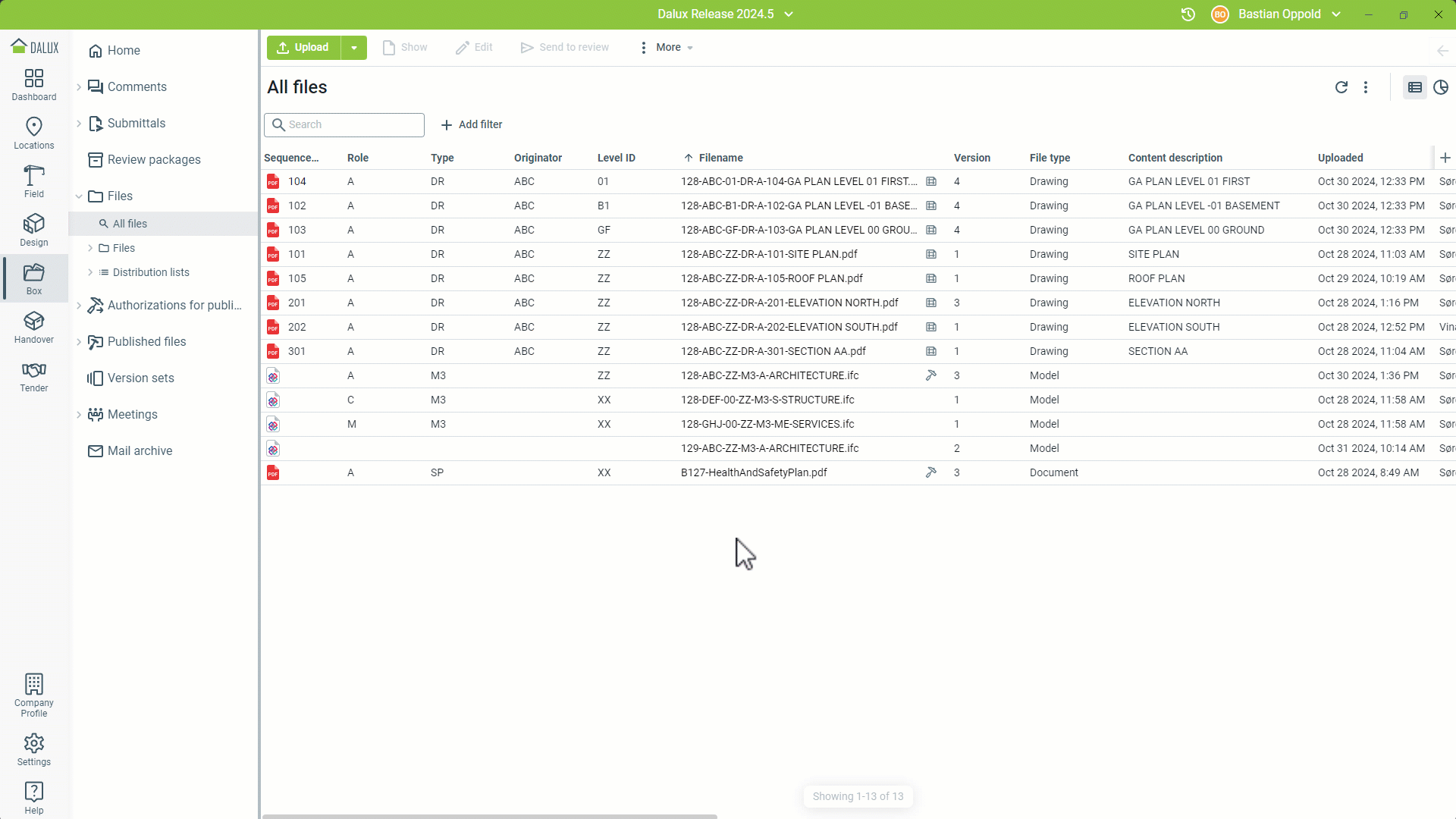

Rakennukset tai löydä rakennustiedostot
Box.
Voit verrata vain malleja, joilla on kaksi tai useampia versioita.

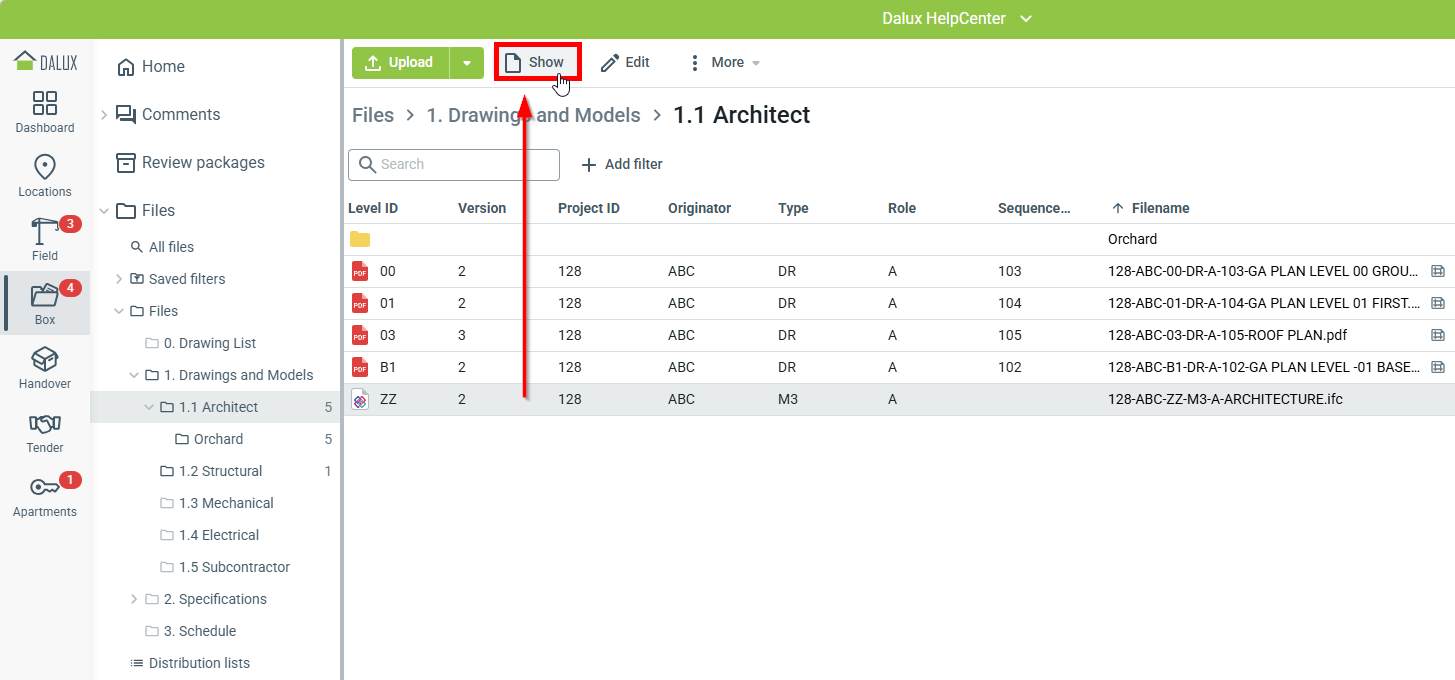

Valitse malli, jota haluat verrata, ja napsauta sitten Näytä.
Tämä avaa mallin, ja voit sitten napsauttaa Vertaile versioita.

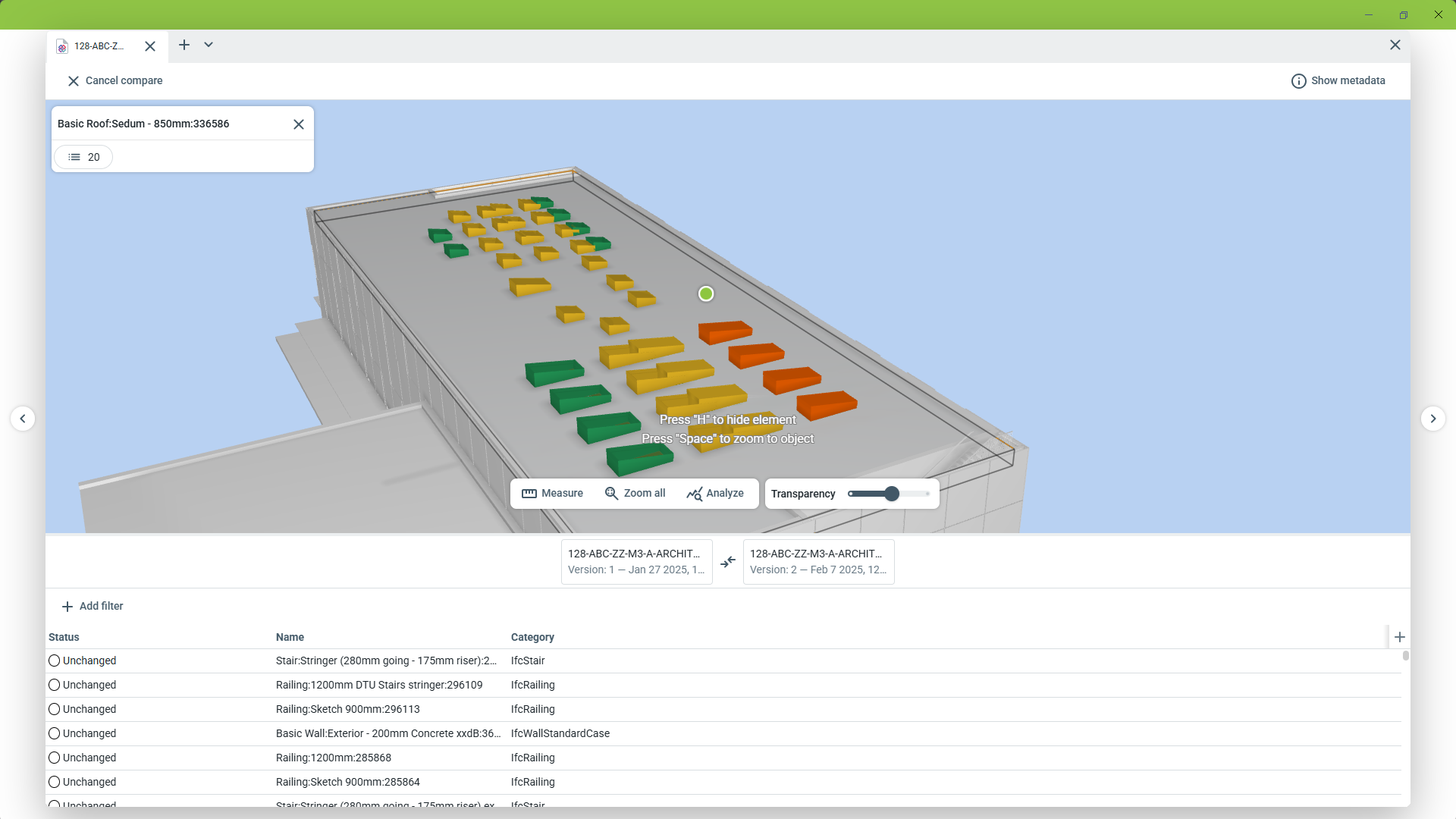

Nyt voit vertailla eri versioita malleista. Ikkunan alareunassa voit vaihtaa, mitä versioita haluat vertailla.

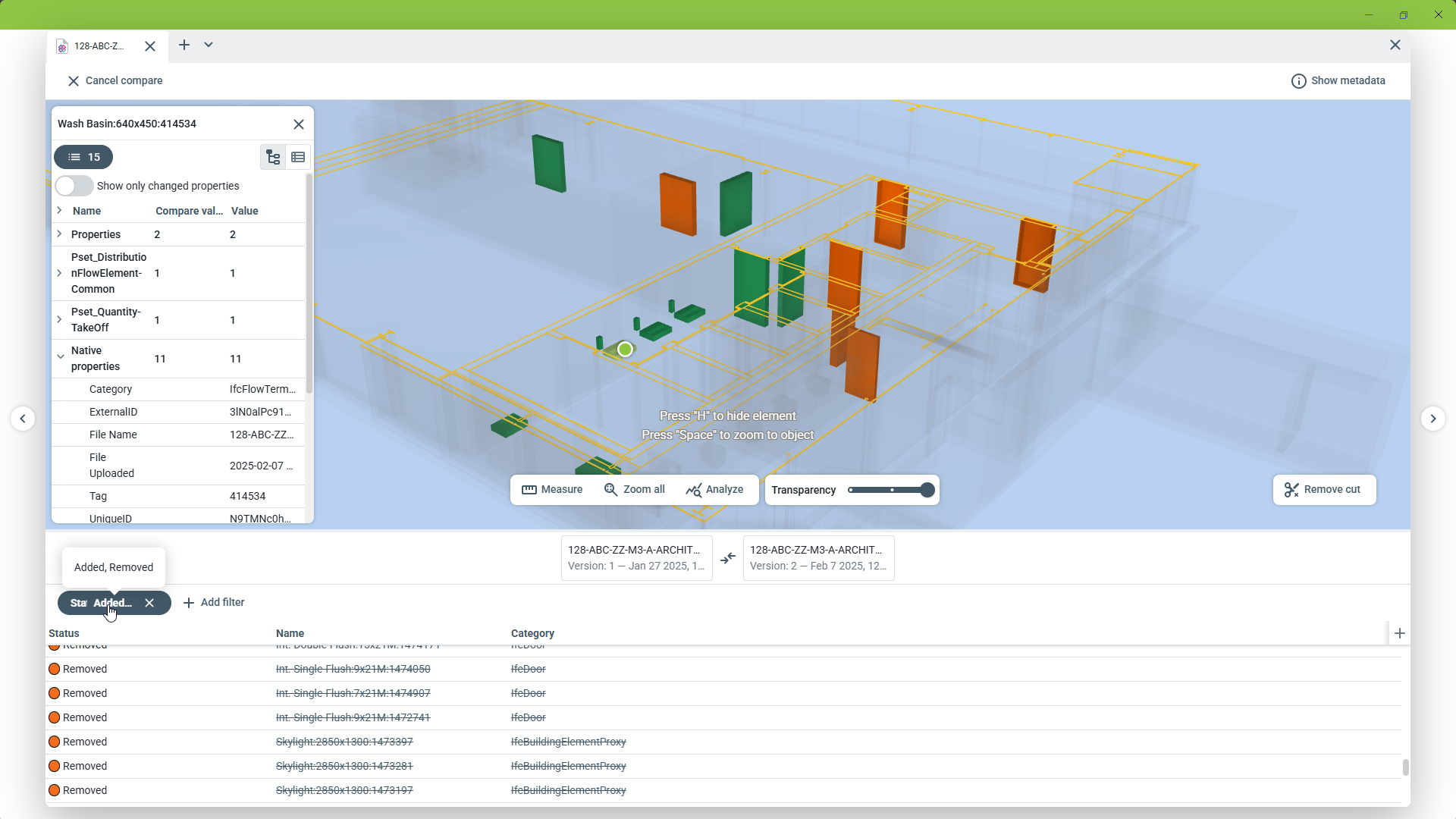

Voit käyttää luettelonäkymää alareunassa luodaksesi suodattimia tai klikata kohteita nähdäksesäsi, mitkä ominaisuudet ovat muuttuneet.
