Mudeli valideerimise tööriist võimaldab kasutajatel seada nõudeid objektide vahelistele kattuvustele ja vahekaugustele oma ehitiste mudelites, ilma et peaks ootama tagasisidet teiselt osapoolelt. Juurdepääsuga kasutajad saavad mudeleid iseseisvalt hinnata selle funktsiooni abil.
Tööriist võimaldab Daluxis mudelile nõudeid rakendada, et analüüsida, kas objektid vastavad projekti kattuvus- ja vahekaugusenõuetele, ning annab kasutajatele viivitamatult teabe, et nad saaksid:
- Tee vajalikud muudatused modelleerimise tarkvaras
- Tee koostööd teiste projekti osalistega, kommenteerides nõuetele mittevastavaid objekte
- Otsusta ignoreerida kattuvuse/vahekauguse probleemi, kui see pole asjakohane
Tehniline teave
Mudeli kinnitamise tulemusi saab brauseris vaadata, kui projekti administraator on lubanud 'Automation'.
Aktiivsed kontrollid nõuavad Daluxi töölauarakendust.
Kuidas kasutada mudeli kinnitamist kontrollideks

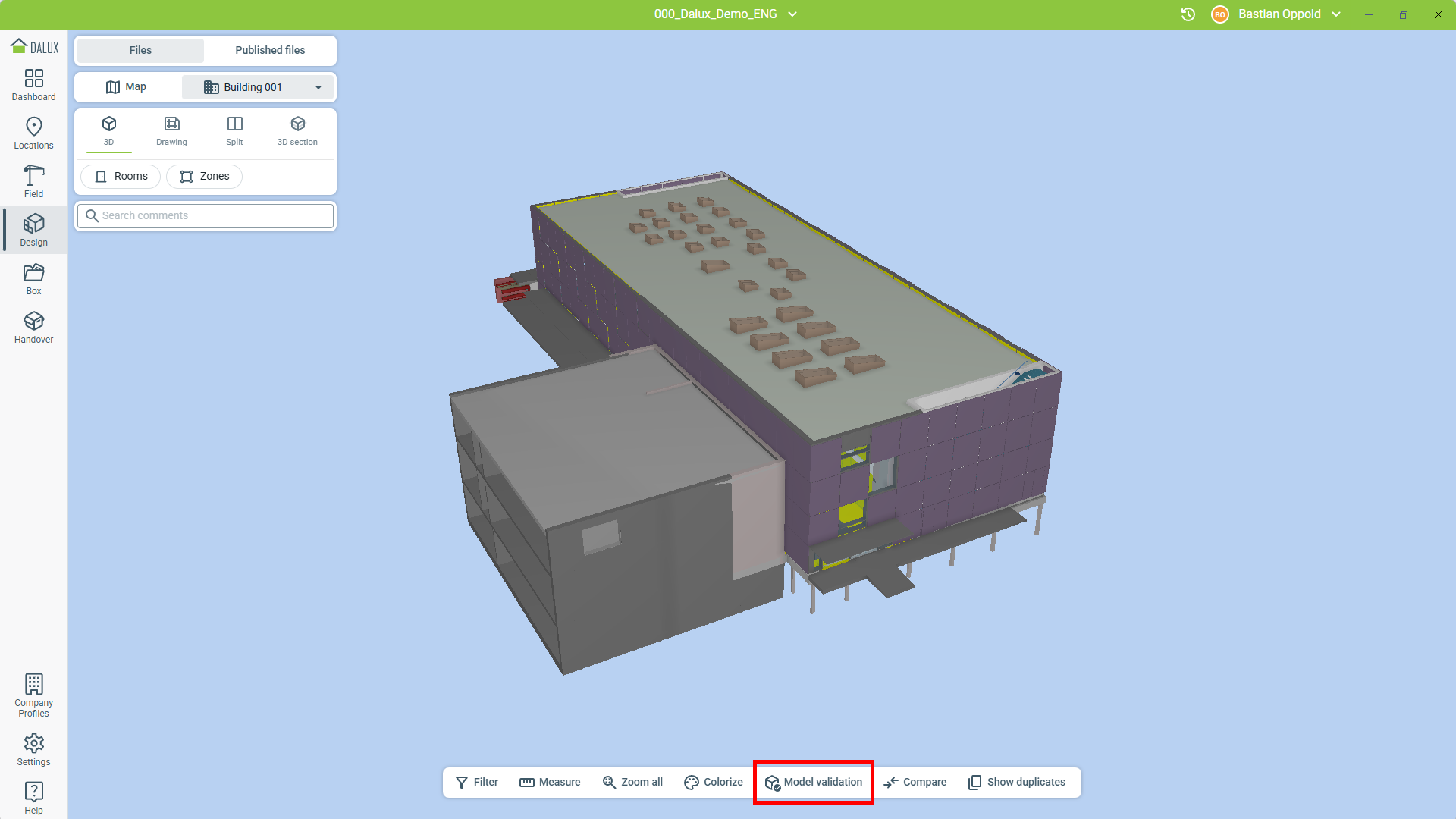

Selle funktsiooni kasutamiseks mine Design
Vali ehitis
Vali failipiirkond
Mudeli kinnitamine.
Saate sooritada kontrollid, mille on seadistanud teie projekti administraator, rühmaadministraator või teie ise.
Kui soovite teada, kuidas endale kontrolle seadistada, lugege seda artiklit: Kuidas seadistada mudeli kinnitamist
Kõik saadaolevad kontrollid on võimalik kiiresti läbi viia, klõpsates nupul Käivita kontrollid. Spetsiifiliste kontrollide käivitamiseks klõpsake valideerimismaatriksi lahtril ja seejärel valige konkreetsete objektirühmade lahter.
Märkus
Kui projekti administraator on need seadistanud, võivad kontrollid valitud ehitise jaoks automaatselt käivituda, kui ehitisele lingitakse uued mudelifailid või kui olemasolevaid mudelifaile uuendatakse.

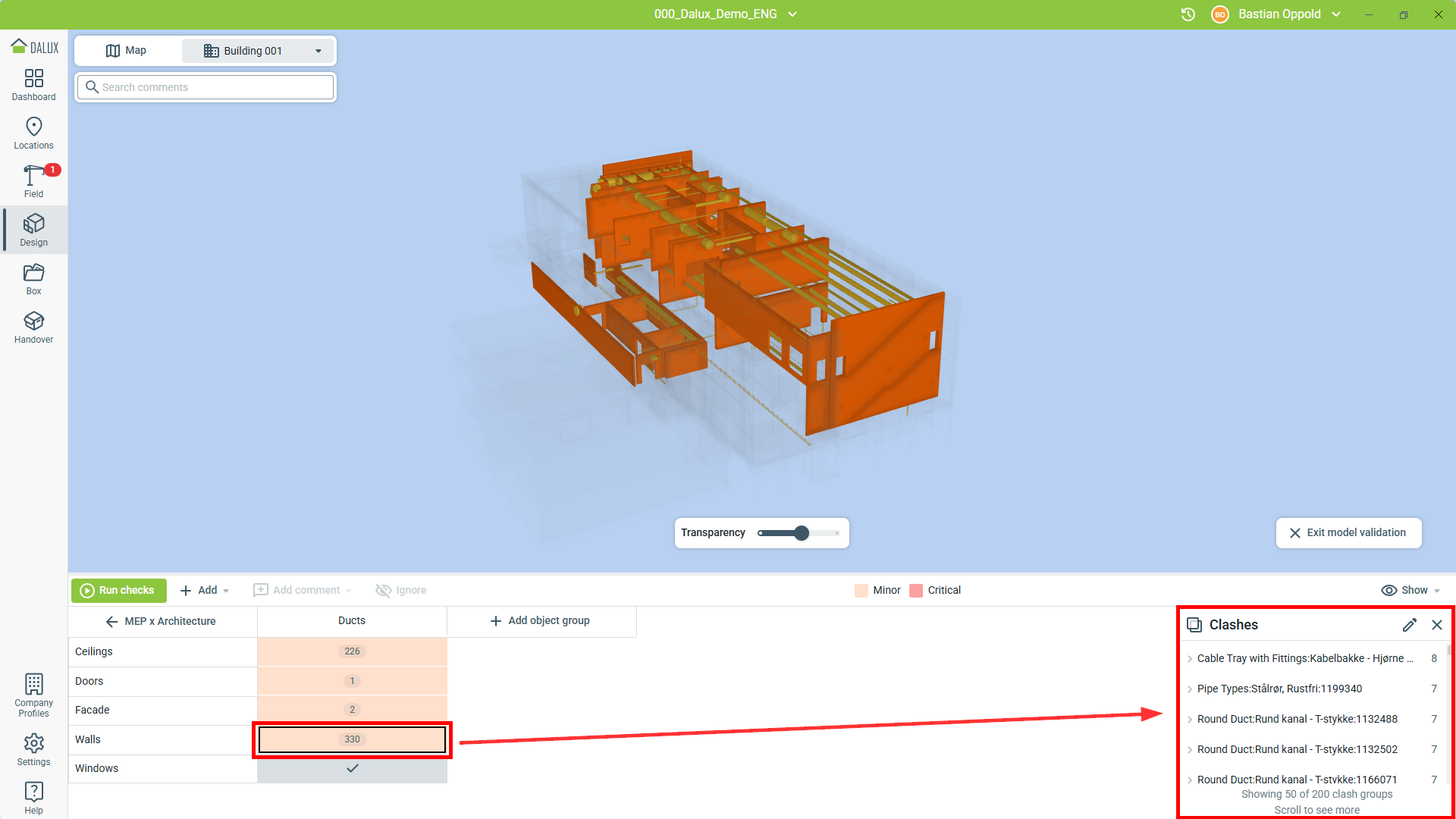

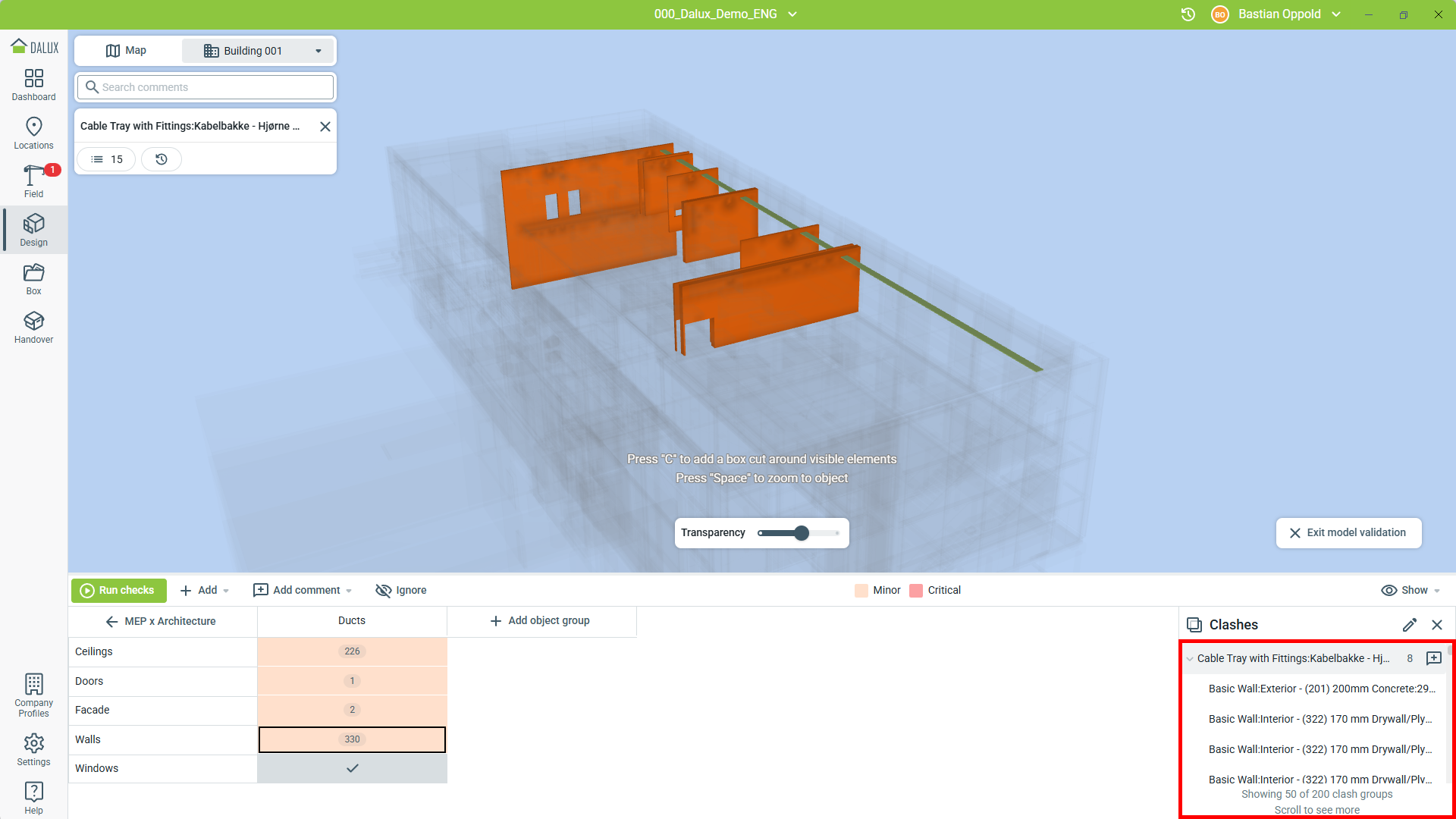

See annab ülevaate kõigist kattuvustest ja vahekaugustest, rühmitatuna vastuoluliste elementide järgi ja sorteerituna nende järgi, millel on kõige rohkem konflikte.
Klõpsake loendis oleval kirjel või vaaturis oleval elemendil, et näha konkreetseid rikkuvaid 3D-objekte.
Kui valid objekti, kuvatakse sulle loend kõigist üksikutest objektidest, millel on valitud objektiga probleeme. Sel viisil saate valida üksikud objektid, et näha ainult seda kattuvust/probleemi ja hinnata seda, kommenteerides seda või ignoreerides seda, kui kontroll ei ole teile asjakohane.
Siit saate kasutada tulemusi kommentaaride loomiseks teistele projekteerijatele või saate oma mudelit värskendada probleemide lahendamiseks.
Nipid ja trikid

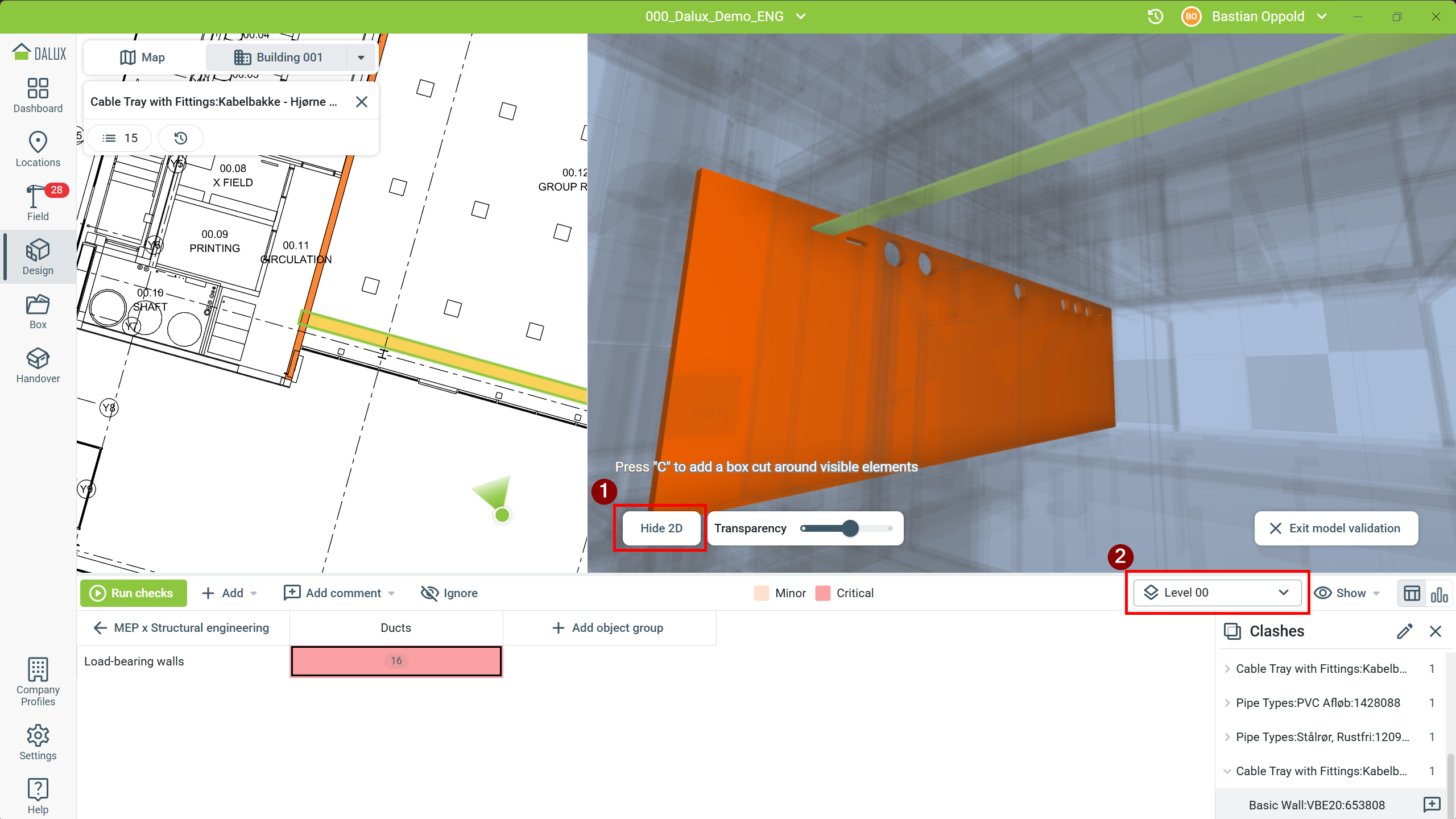

Vajutage "C", et luua valitud probleemi ümber box cut, mis võimaldab teil keskenduda konkreetsetele detailidele. Kasuta 'Transparency' liugurit, et näha välja filtreeritud objekte lisakonteksti saamiseks.
Loo kommentaare
Teistega koostööks saad kommentaare jätta nii iga objekti kui ka iga individuaalse probleemi kohta. Objekti kommenteerimine hõlmab kõiki seotud probleeme ühes kommentaaris.
Kommentaarid kasutavad projekti juba seadistatud kommentaaritüüpe ja suhtluskanaleid.
Selles näites kattub kanal mitme seinaga. Teil võib olla soov oma disaini muuta, et see kattuvus lahendada, või võite luua kommentaari, et koordineerida vajalikke muudatusi teiste disainiosalistega.

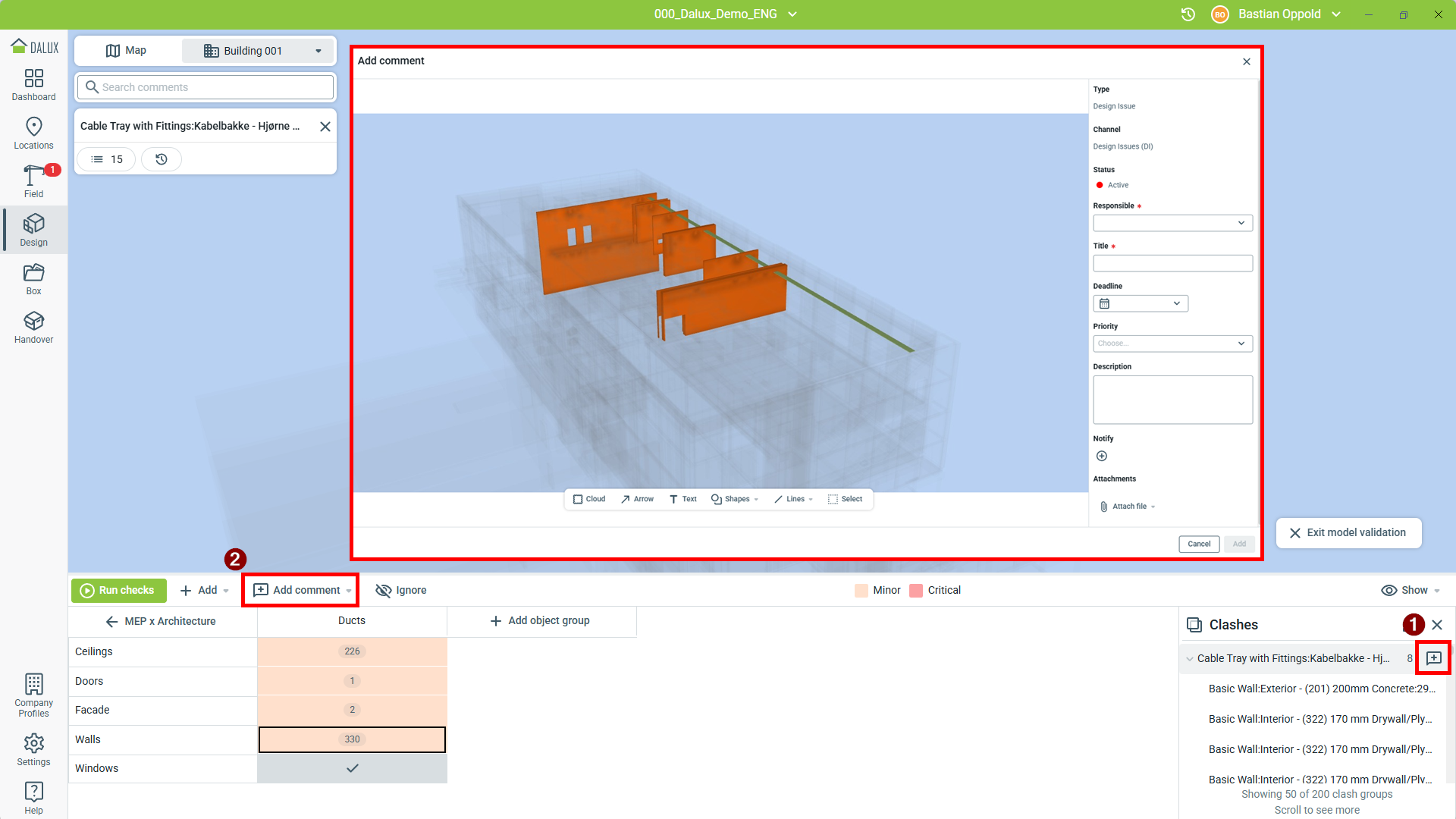

Probleemi kommenteerimiseks vali objekt/rühm või konkreetne probleem ja klõpsa kas probleemi kõrval (1) või tööriistaribal
Lisa kommentaar (2):
Seejärel valige kommentaari jaoks sobiv tüüp ja kanal ning täitke kommentaari andmed.
Loe edasi
Kui soovite rohkem teada saada Kommentaaride kasutamisest, lugege seda artiklit: Kommentaaride kasutamine.
Ignoreeri
Kui probleem ei ole teie jaoks asjakohane või te ei pea seda nägema, saate selle ignoreerida.
'Ignoreerimised' on isiklikud, seega saavad teised projekti osalejad probleemi endiselt näha ja see ei ole nende jaoks ignoreerituks märgitud.

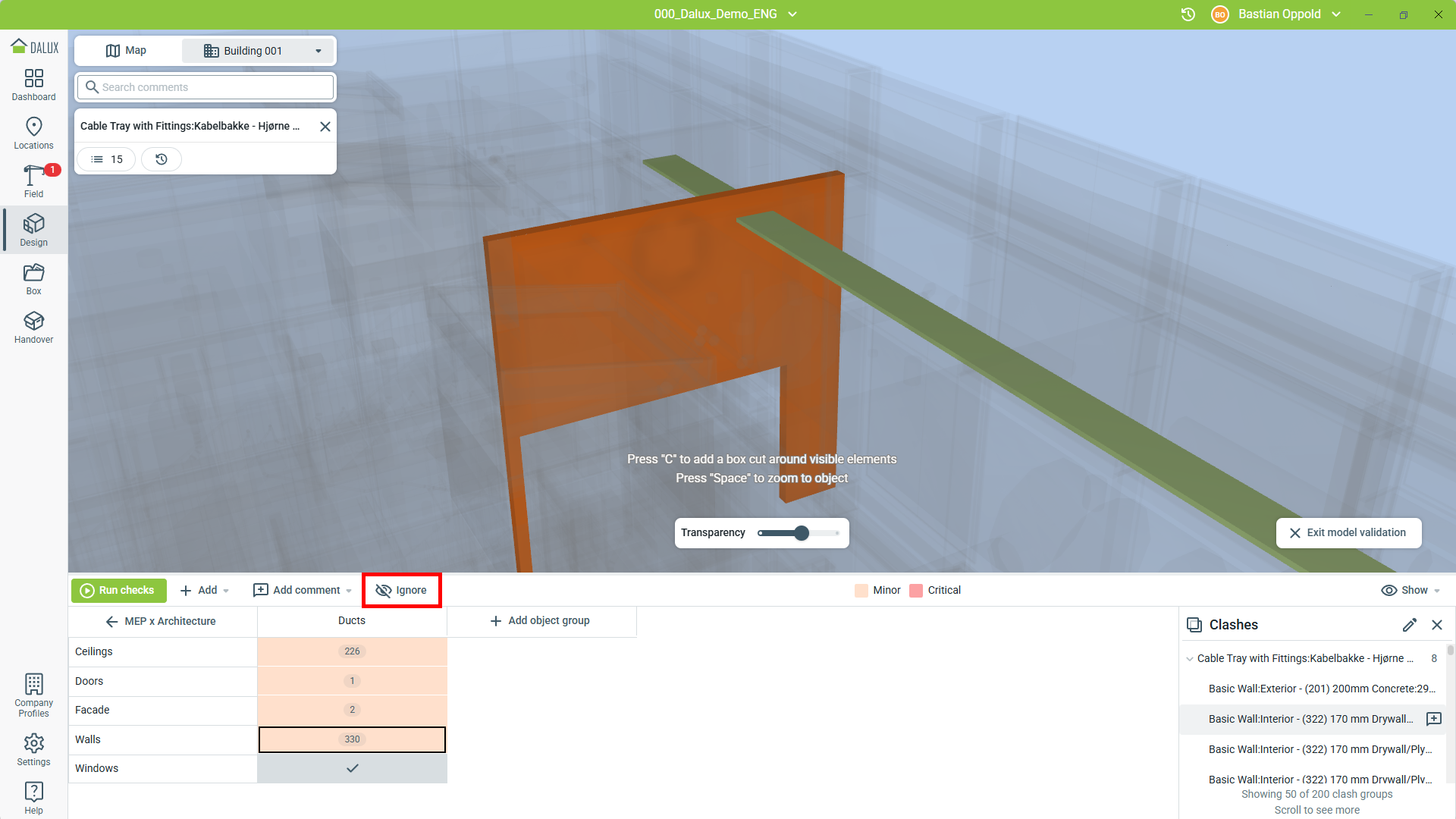

Probleemi ignoreerimiseks valige probleem ja seejärel klõpsake Ignoreeri:

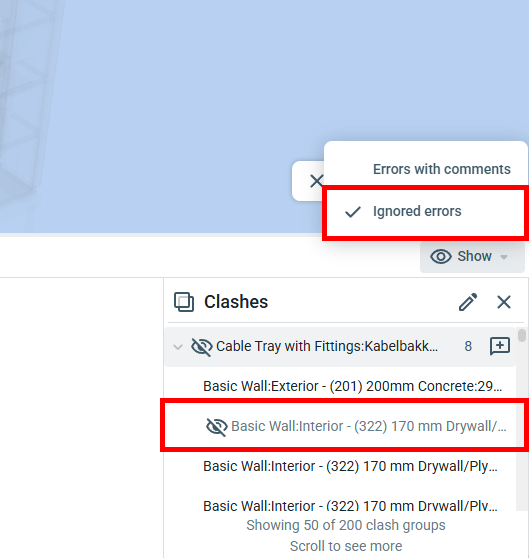

See kattuvus ei kuvata kontrollis enam, kui te ei näita konkreetselt ignoreeritud kattuvusi. Selleks valige 'Ignororeeritud vead' Näita menüüst:
Ära eira

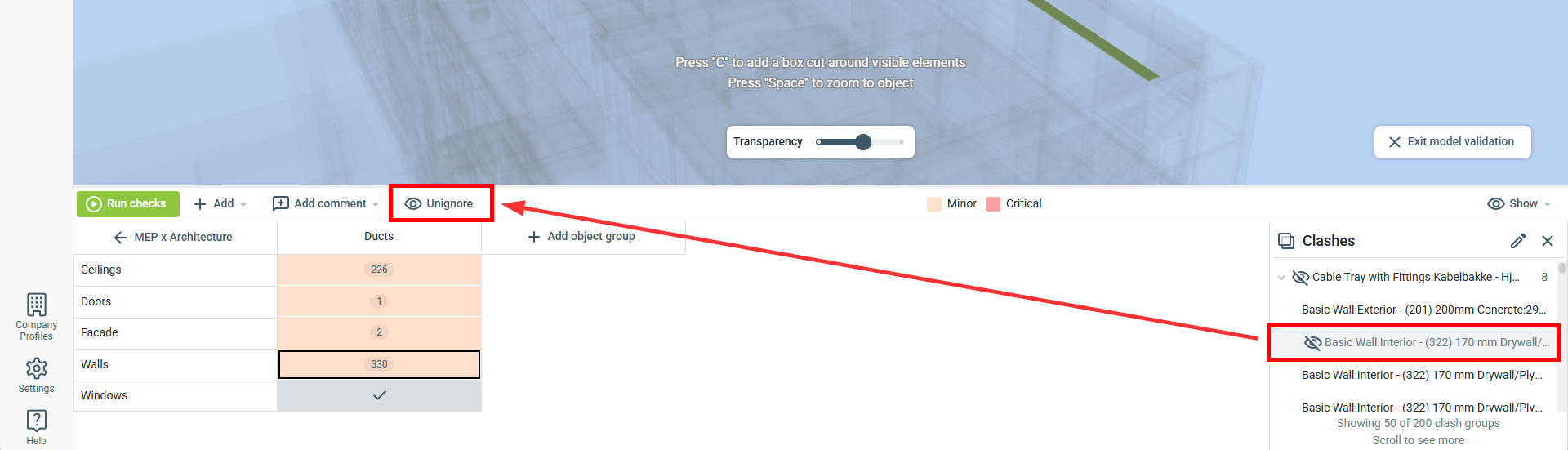

Kui probleem on uuesti asjakohane ja soovite selle eiramise tühistada, valige probleem loendist ja klõpsake tööriistaribal Ära eira.
