Selles artiklis selgitatakse, kuidas hüperlingid seadistatakse ja kuidas neid saab kasutada, et kiiresti avada seotud jooniseid ja dokumente, millele on viidatud numbri järgi.
Hüperlinkide kasutamine

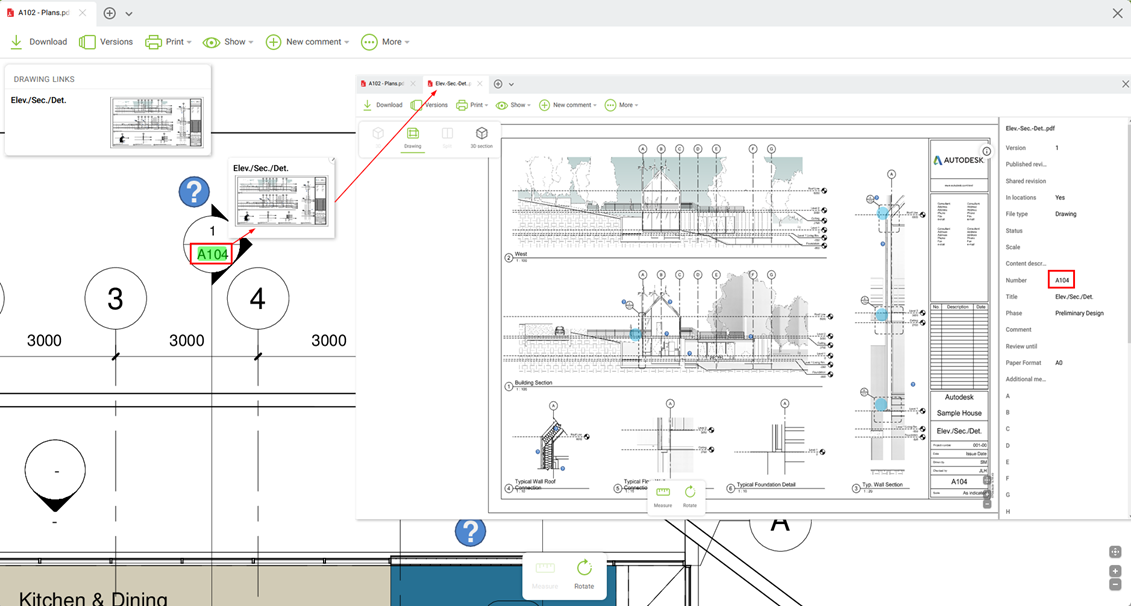

Hüperlinke kasutatakse jooniste ja dokumentide vahel kiireks navigeerimiseks — näiteks korruseplaanilt konkreetsele lõikele või dokumendist seotud korruseplaanile liikumiseks.
Käsitsi üles laaditud failides kuvatakse hüperlingid rohelisena, plugina abil lisatud failides aga sinisena.
Tehniline teave
Dokumentidele viitavaid hüperlinke toetatakse ainult uutes failides, mis on üles laaditud pärast 4. augustit 2025, kuna need tuleb töödelda meie uue dokumenditöötlusprogrammi abil.
Hüperlinkide kasutamine Asukohtades

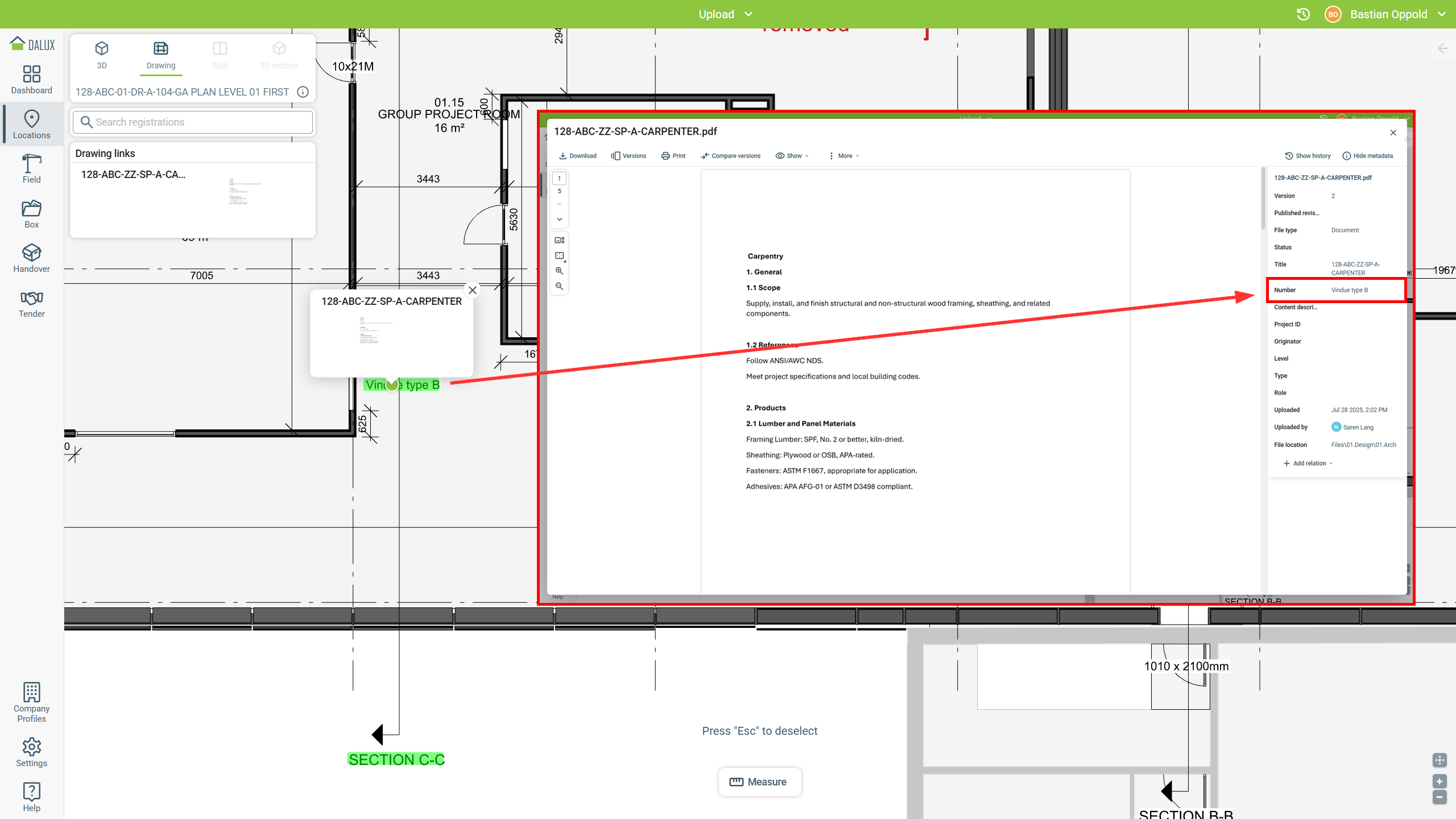

Kui oled jaotises Asukohad, saad klõpsata hüperlingil, et avada seotud joonis või dokument.

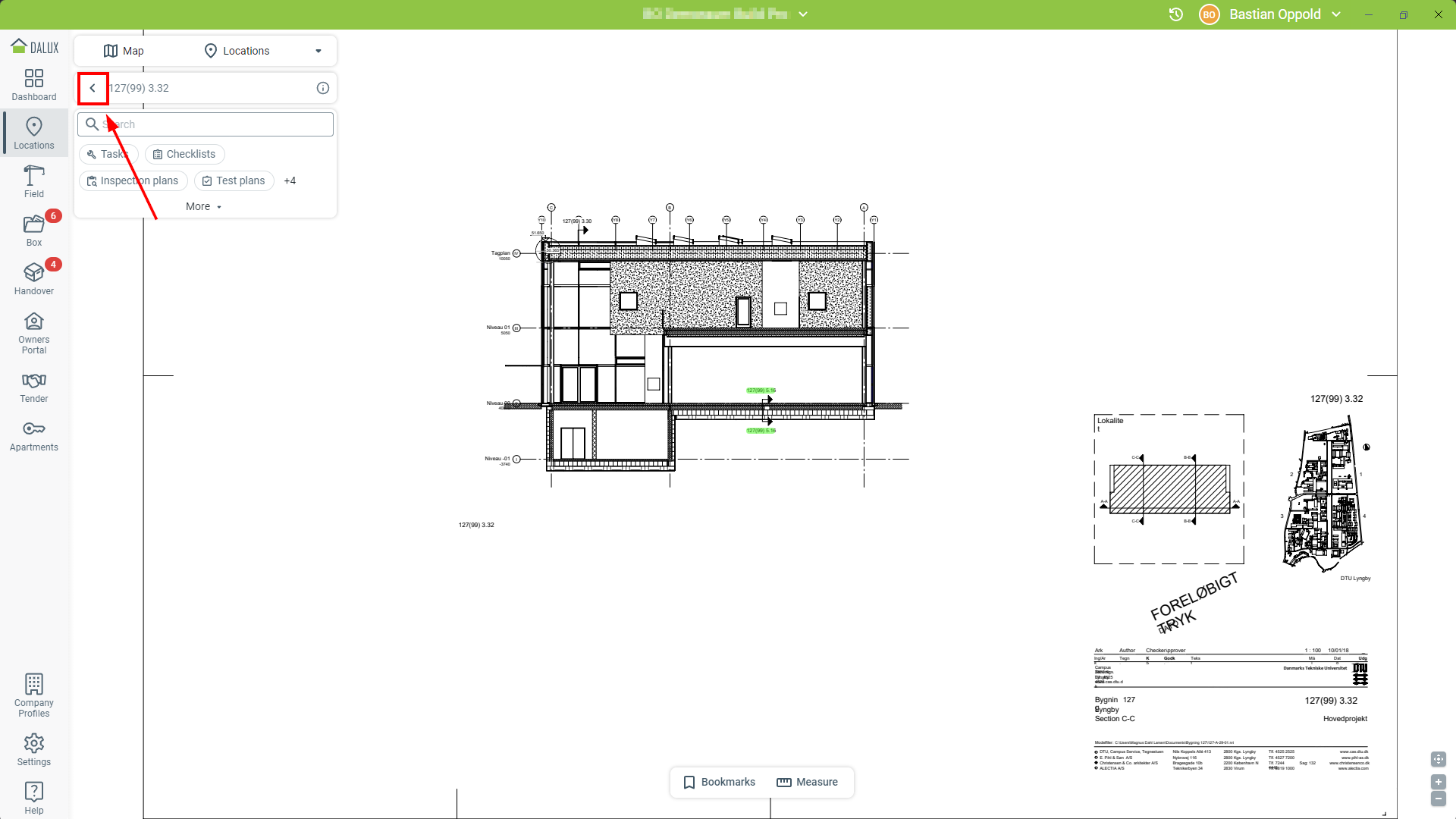

Saad alati kasutada ikooni , et liikuda tagasi eelmisele joonisele:
Tehniline teave
Märkus: kui kasutate mitut failipiirkonda, kuvatakse jaotises Asukohad ainult avaldatud joonised.
Hüperlinkide kasutamine Boxis

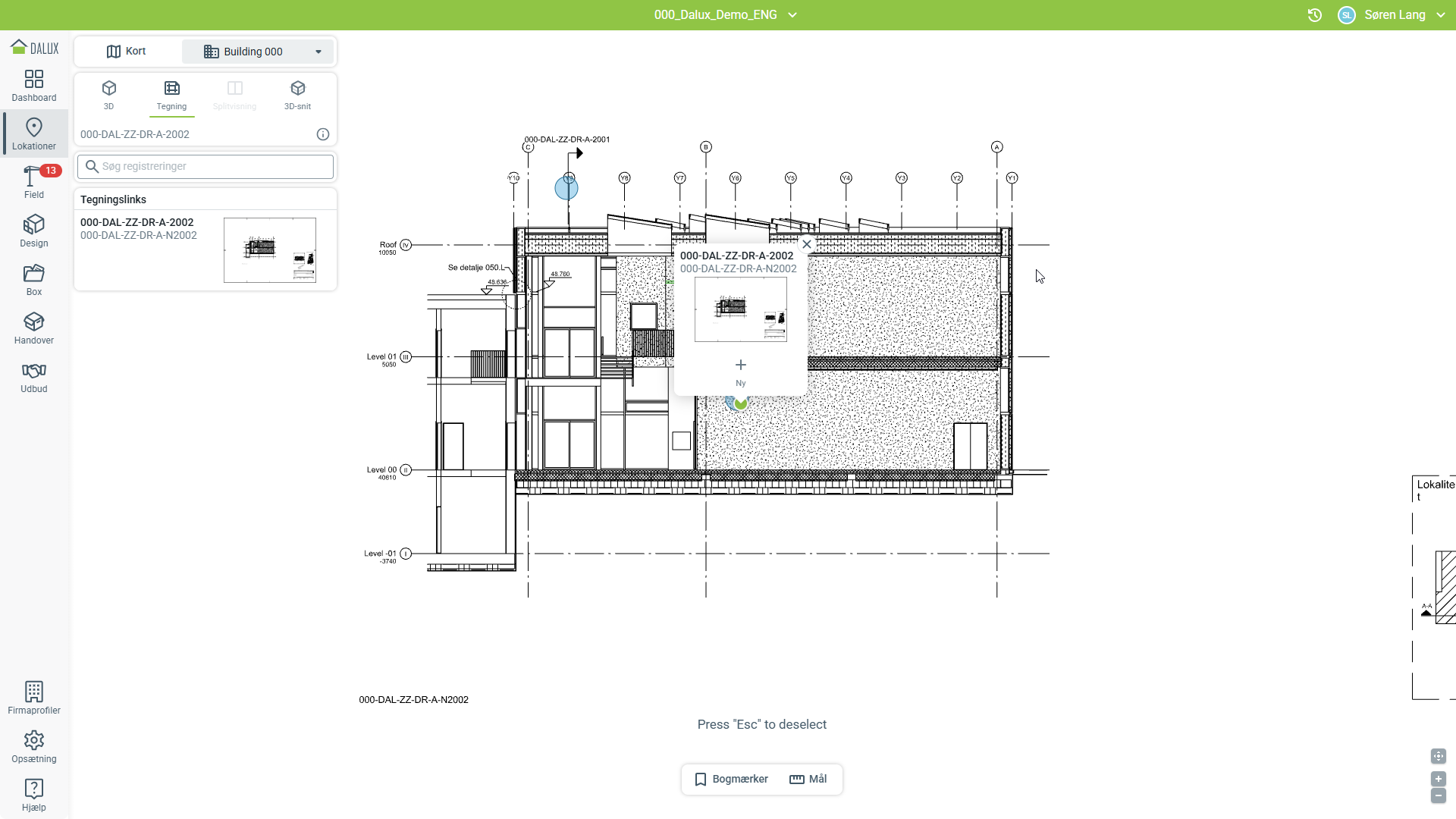

Boxis avatakse hüperlingi kaudu avatud joonised või dokumendid sinu praeguses vaates uuel vahekaardil. Link avab alati teile ligipääsetava faili uusima versiooni olenemata faili piirkonnast.
Hüperlinkide seadistamine
Failinumbrite tuvastamine joonistel ja dokumentides
Number viitab Daluxi metaandmete väljale "Number". Sisesta sellele väljale täpne tekstistring, mis kuvatakse joonistel, millele soovid lingi luua. Seda saad teha kas üleslaadimise ajal või pärast seda. Seejärel loob Dalux lingi automaatselt.

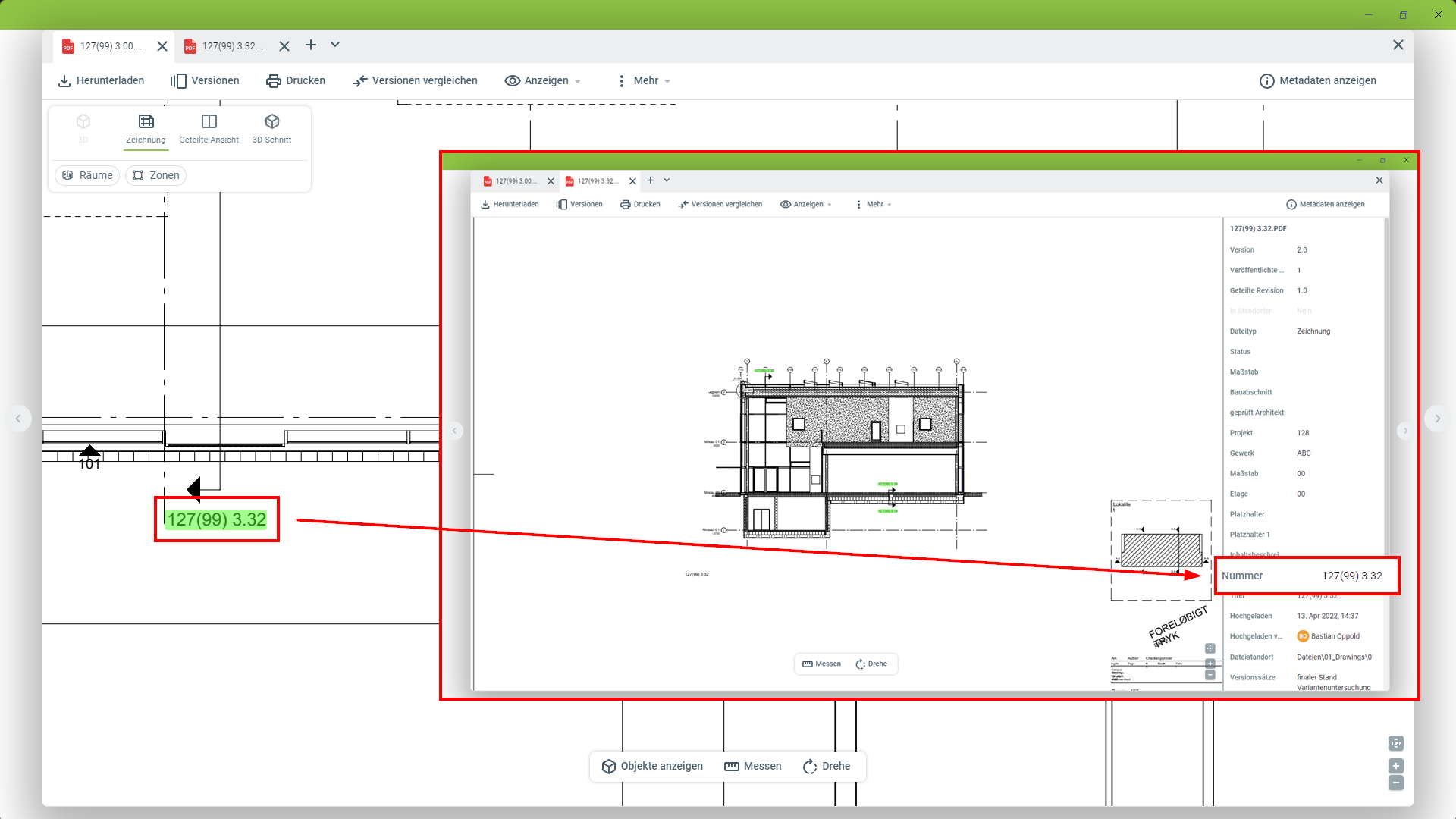

Järgmises näites oli joonise nimi korruseplaanil "127(99) 3.32", seega sisestatakse metaandmete väljale "Number" täpselt sama tekst. Dalux tuvastab korruseplaanil tekstistringi ja loob selle põhjal hüperlingi.
Hüperlinkide põhinõuded
Tekstistringi tuvastamise põhinõuded on järgmised:
- Hüperlinke saab luua ainult PDF-failidele või DWG-joonistele
- Tekstistring peab olema pikem kui 1 märk
- Tekstistring peab olema lühem kui 45 märki
- Tekstistring peab sisaldama vähemalt üht mittenumbrilist märki, näiteks tähte või sümbolit
Näpunäited hüperlinkide loomiseks
- Font: väldi fonte, mille tähevahed on liiga kitsad või liiga laiad. Soovitame kasutada Microsofti või sarnaste tootjate vaikepakettides sisalduvaid fonte.
- Vahe enne ja pärast hüperlinki: jäta hüperlingi ette ja järele piisavalt ruumi, et see tuvastataks.
Näiteks: selle asemel
"Lisateabe saamiseks vaadake joonist A-40-EK-ST-U02"
eraldage joonise number järgmiselt
"Lisateabe saamiseks vaadake joonist: A-40-EK-ST-U02"
- Kirjalaad: väldi kirjalaade nagu paks kiri ja kaldkiri.
- Modelleerimistarkvara: kui tarkvara toetab otsest valikut "Ekspordi PDF-ina", kasutab see tõenäoliselt oma PDF-i loomise tööriista või mootorit. Prindivaliku kasutamine koos mootoriga "Microsoft Print to PDF" võib anda parema tulemuse.
Hüperlinkide seadistamine CAD-tarkvaras

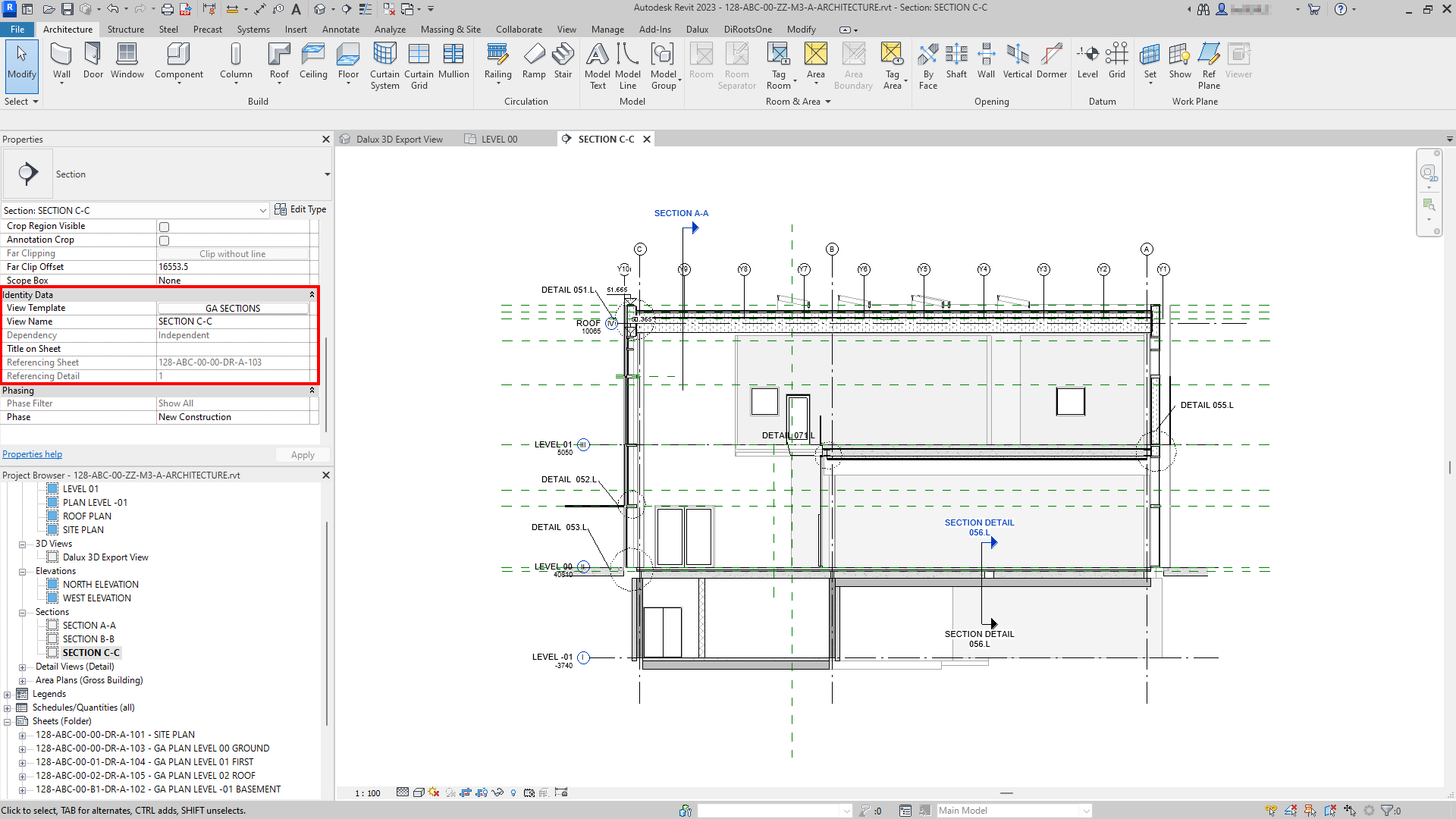

Kui oled lisanud viited modelleerimistarkvaras, näiteks Revitis, ja laadid joonised Daluxisse plugina kaudu üles, luuakse neist automaatselt sinised hüperlingid.
Käsitsi hüperlinkide loomine
Saate luua ka oma käsitsi lisatavaid hüperlinke. See võimaldab luua kohandatud linke joonistele ja dokumentidele, millele soovite otse viidata.

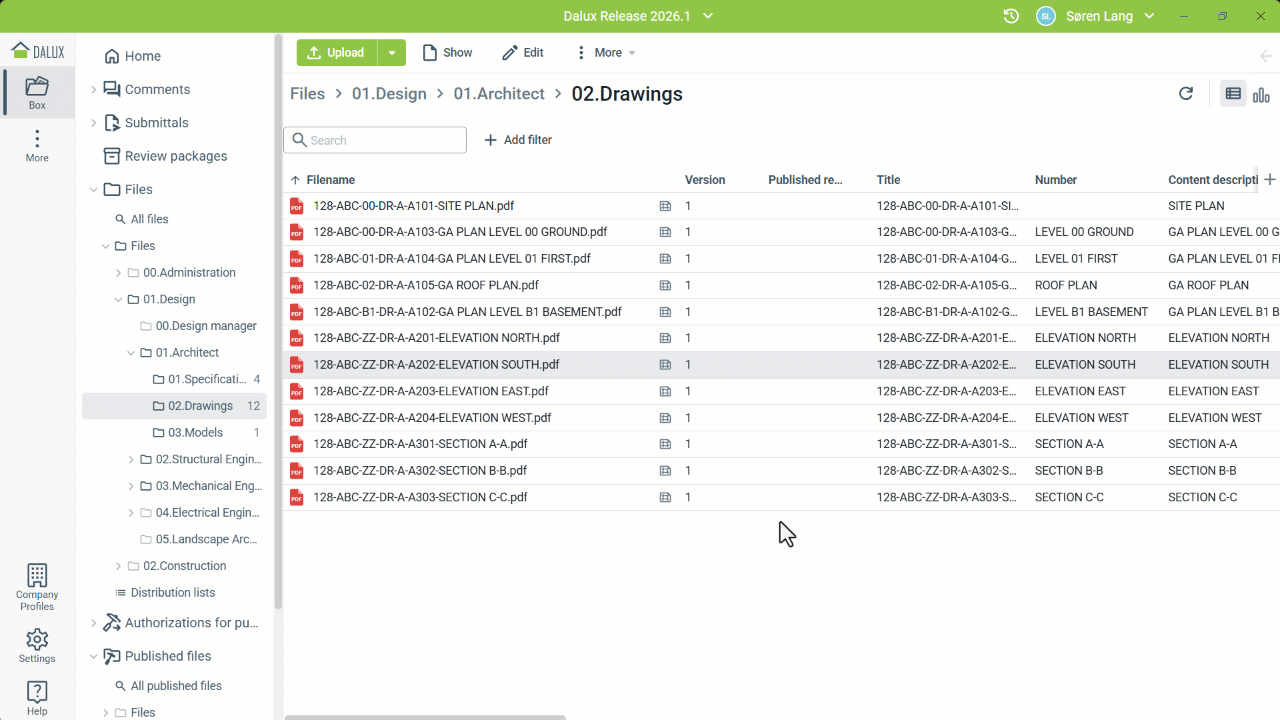

Ava fail, millele soovid lingi lisadaLingi failiga
vali fail, millele soovid linkida
paiguta link failile
Pärast lingi loomist lohista see õigesse asukohta. Vaikimisi näitab link faili nime. Saad selle muuta lühemaks või lihtsamini loetavaks nimeks.
Tehniline teave
Käsitsi lisatud hüperlinke näed ainult siis, kui sul on juurdepääs failile, millele link viitab.
Kui käsitsi lisatud linkidega fail asub jaotises Asukohad ja kasutate failipiirkondi, kuvatakse link ainult siis, kui lingitud fail on avaldatud.
