Selles artiklis näitame, kuidas kasutada Daluxi erinevates moodulites BIM omadusi, näiteks kontrollnimekirjad, ülesanded, või kinnitused.
Mis on BIM omadused?
BIM omadused on andmed, mida kasutatakse BIM mudelite elementidele teabe lisamiseks. Kui ehitis laetakse üles Daluxi, laaditakse koos sellega üles ka BIM omadused, mida Dalux suudab lugeda ja kuvada.

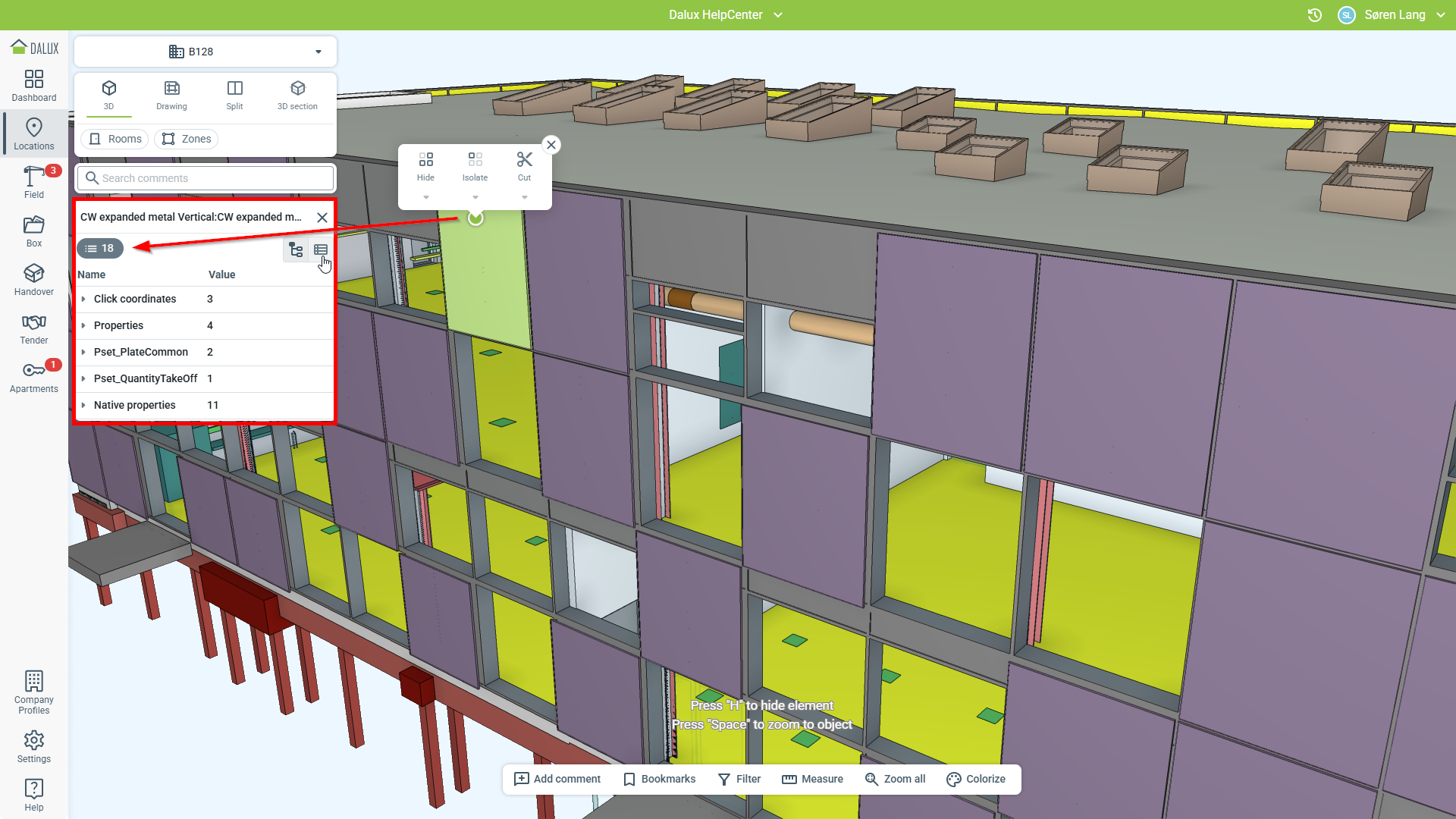

Valides 3D vaates mõne elemendi ja klõpsates selle elemendi infoaknas omaduste () nupule, kuvatakse BIM omadused. Omadused on rühmitatud atribuudi komplektidesse:
BIM omadused Daluxis
BIM omadusi kasutatakse ehitise ja ehitiselementide kohta teabe edastamiseks kasutajale.
Mallid

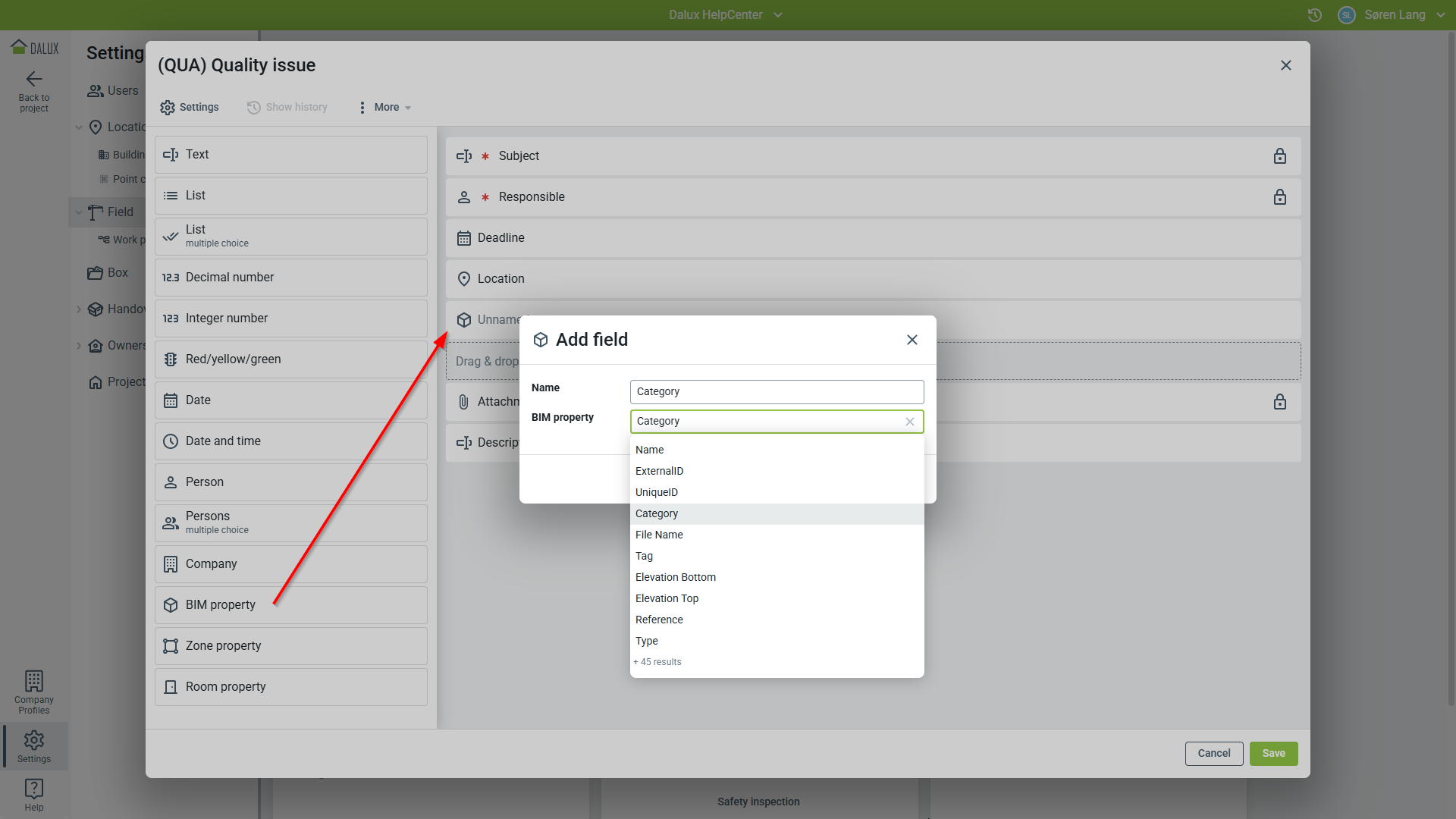

Omadusi saab kasutada erinevate funktsioonide mallides Daluxis. Selle kasutamiseks mallis minge ülesande/kontrollnimekirja/kinnituse mallile ja lohistage BIM atribuut väli vasakust veerust parempoolsesse malli:
Nipid ja nõuanded
Kui lisada ülesande-, kinnituse- või kontrollnimekirja mallidesse BIM või tsooni atribuudi välja, pakutakse saadaval olevaid omadusi rippmenüüst.
Tähtis
BIM atribuutide väljad uuendatakse andmetega automaatselt ja neid ei saa käsitsi redigeerida, kui neid kasutatakse kontrollnimekirjas või ülesandes.

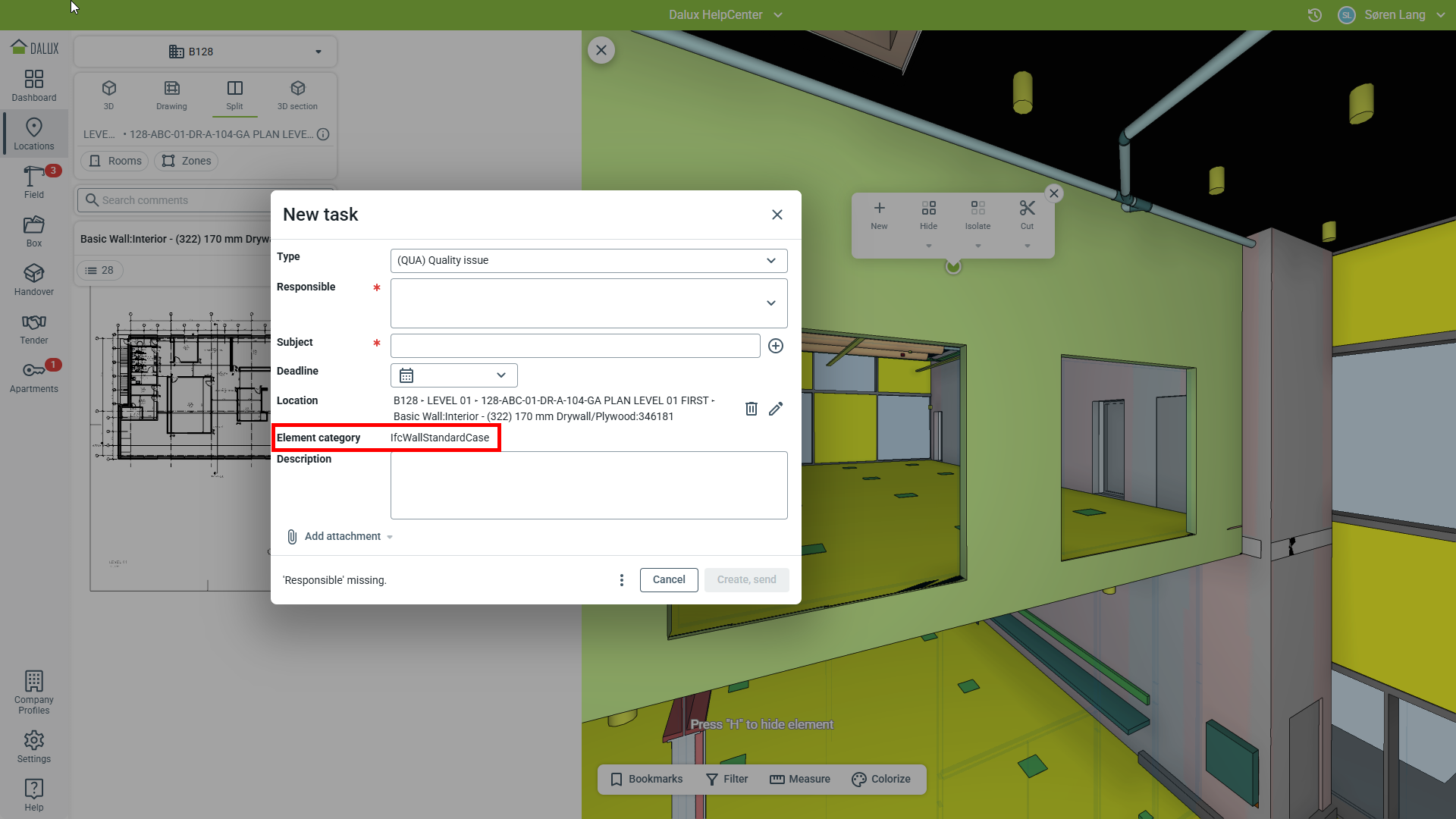

BIM atribuutide väljad täidetakse asjakohaste andmetega, kui element valitakse nimekirja/ülesande asukohaks. Väljade andmed määratakse mallis valitud BIM atribuudi järgi:
BIM omadused filtritena

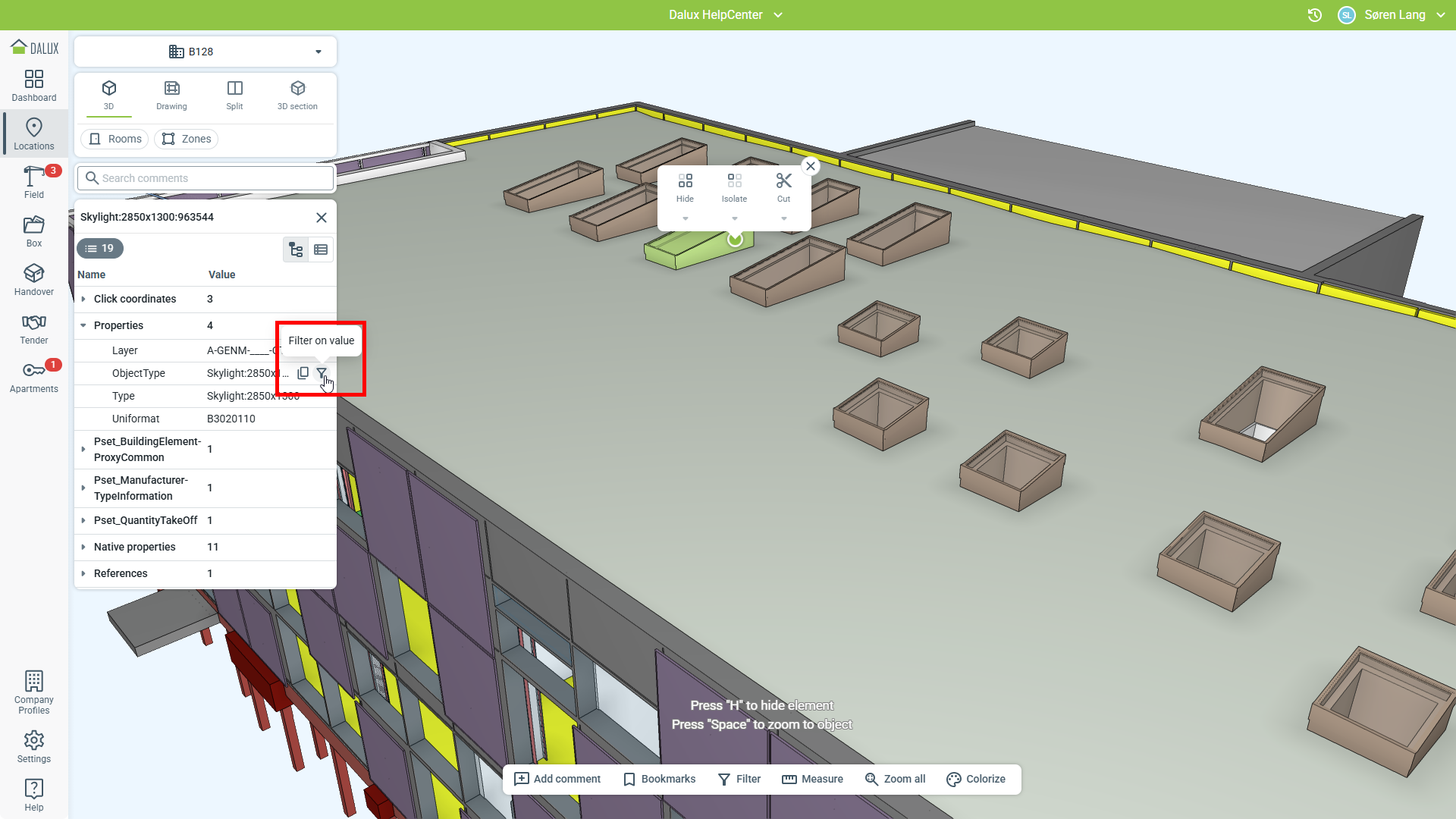

BIM omadused võivad filtreerida 3D vaadet ehitisest vastavalt ühele või mitmele spetsiifilisele omadusele. Selleks:
Valige ehitise BIM-element, klõpsates seda Klõpsake
(atribuut)
Klõpsake
ikooni selle atribuudi paremal, mille järgi soovite filtreerida:

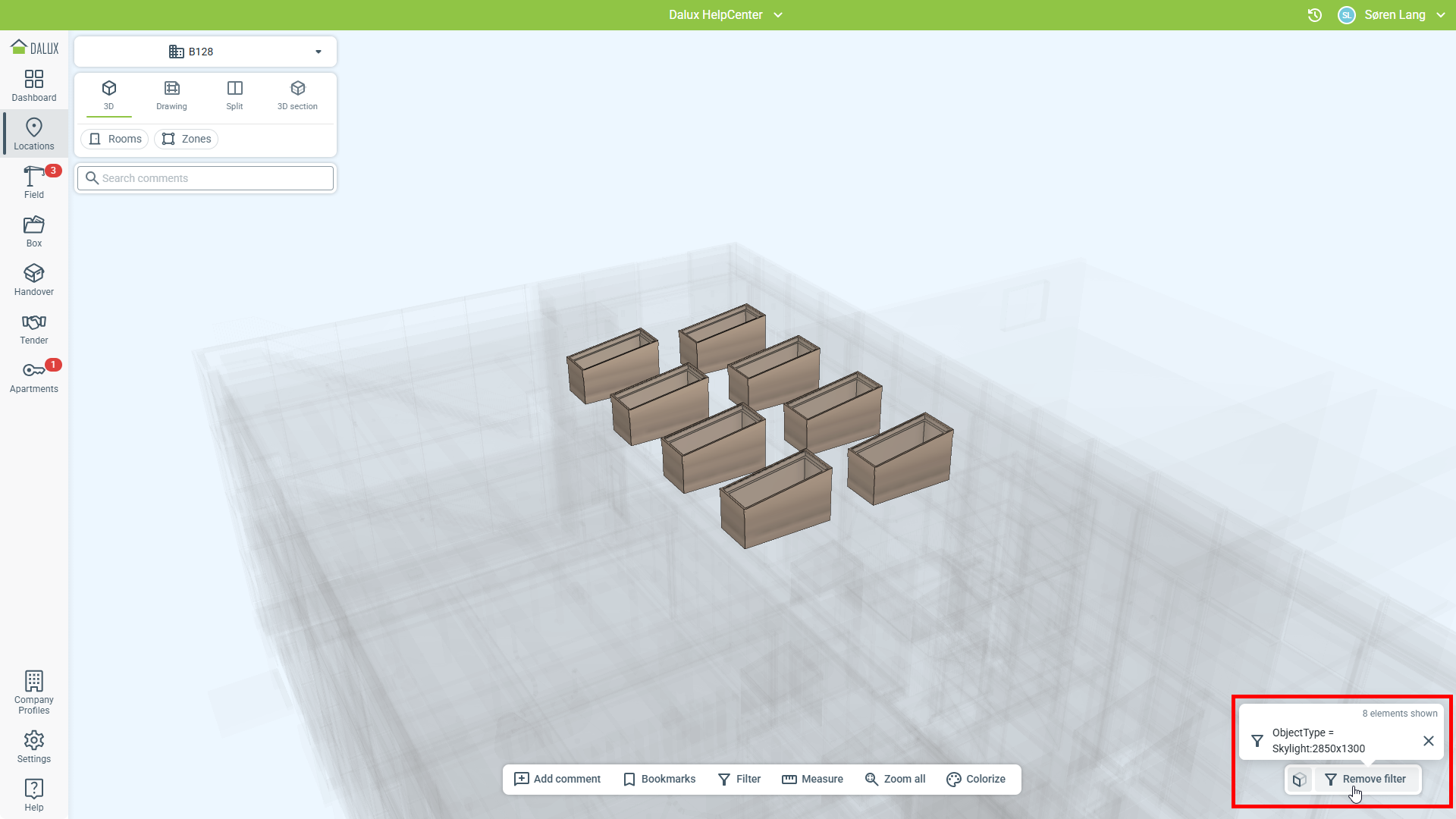

Saate näha, millist atribuuti filtritakse, ja eemaldada filtri.
