See artikkel käsitleb, kuidas seadistada tsoone ja tsoonikihte teie projektis. Tsoonid võimaldavad projekti asukohtade lihtsamat eristamist. Neid kasutavad teised Daluxi funktsioonid, nagu kontrollikavad, testikavad ja Apartments. Samuti saate lisada dokumente tsoonidele.
Kuidas luua tsoone

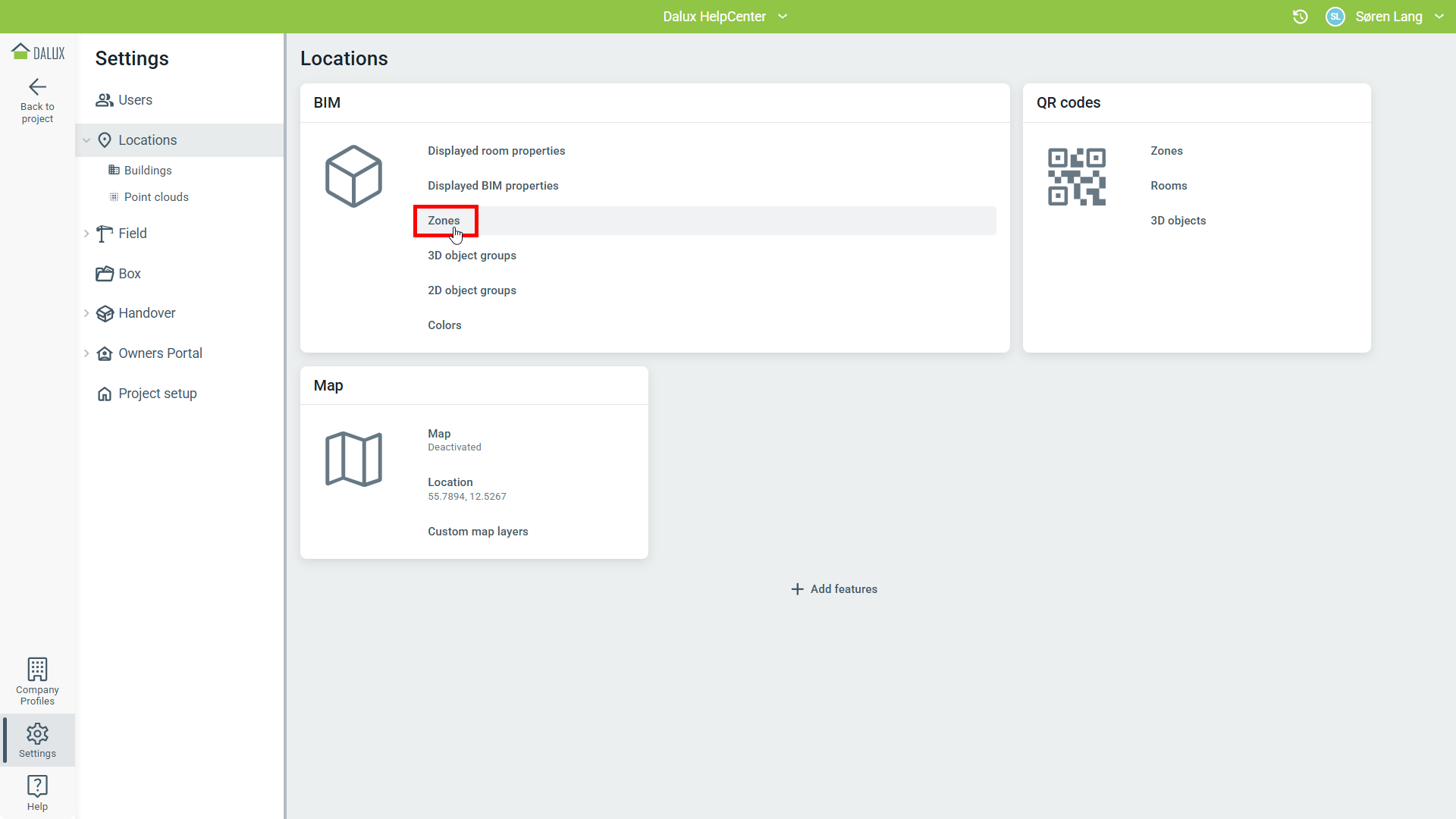

Tsoonide seadistamiseks oma projektis minge Sätted
Asukohad
'Tsoonid':
See avab uue akna, kus saate lisada, kustutada ja redigeerida oma tsoone.

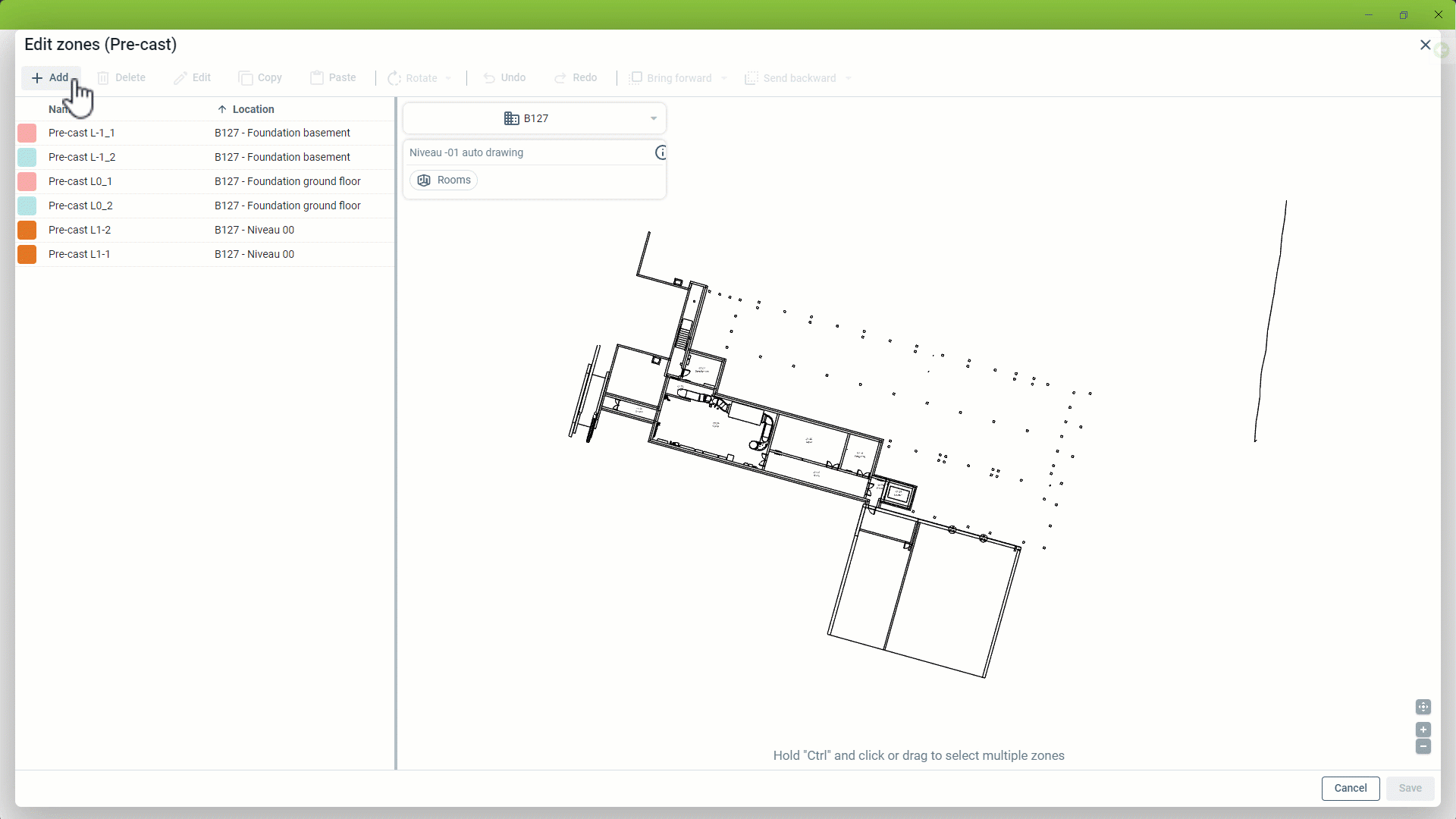

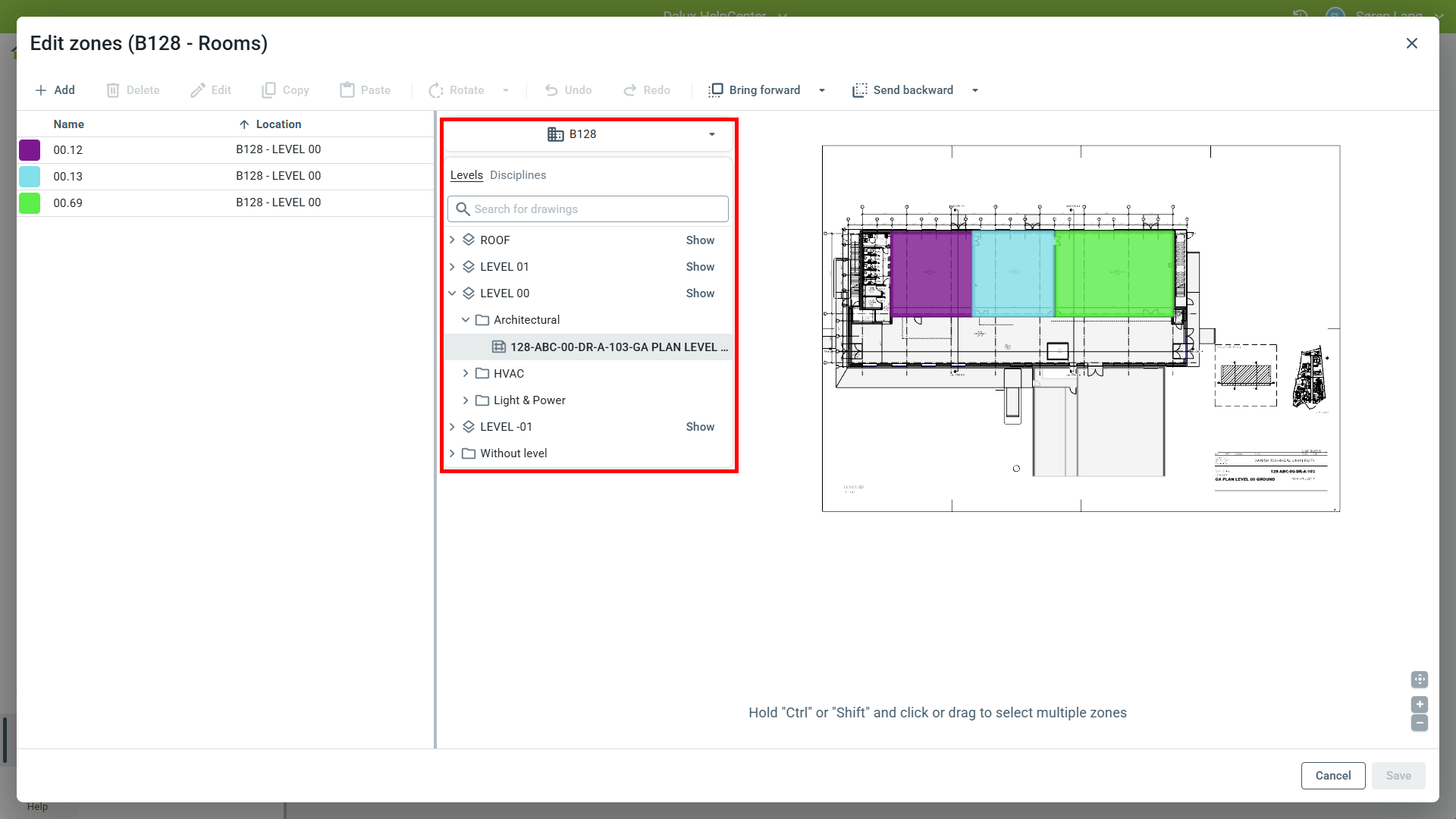

Tsoonide loomise alustamiseks valige esmalt ehitis ja joonis. Seejärel klõpsake Lisa. Seejärel saate joonistada tsooni.
Tsooni joonistamisel on teil kaks võimalust:
Klõps ja hoidmine: klõpsates ja hoides saate lohistada hiirt, et luua ristkülik.
Klõps: klõpsake, et määrata piirkonna nurgad. Dalux loob automaatselt piirkonna servad nende punktide põhjal. Lisage nii palju nurki kui vaja soovitud ala piiritlemiseks. Klõpsake alguspunktile, et ala sulgeda.
Kui tsoon on joonistatud, andke tsoonile nimi ja klõpsake 'OK'.
Kuidas redigeerida tsoone

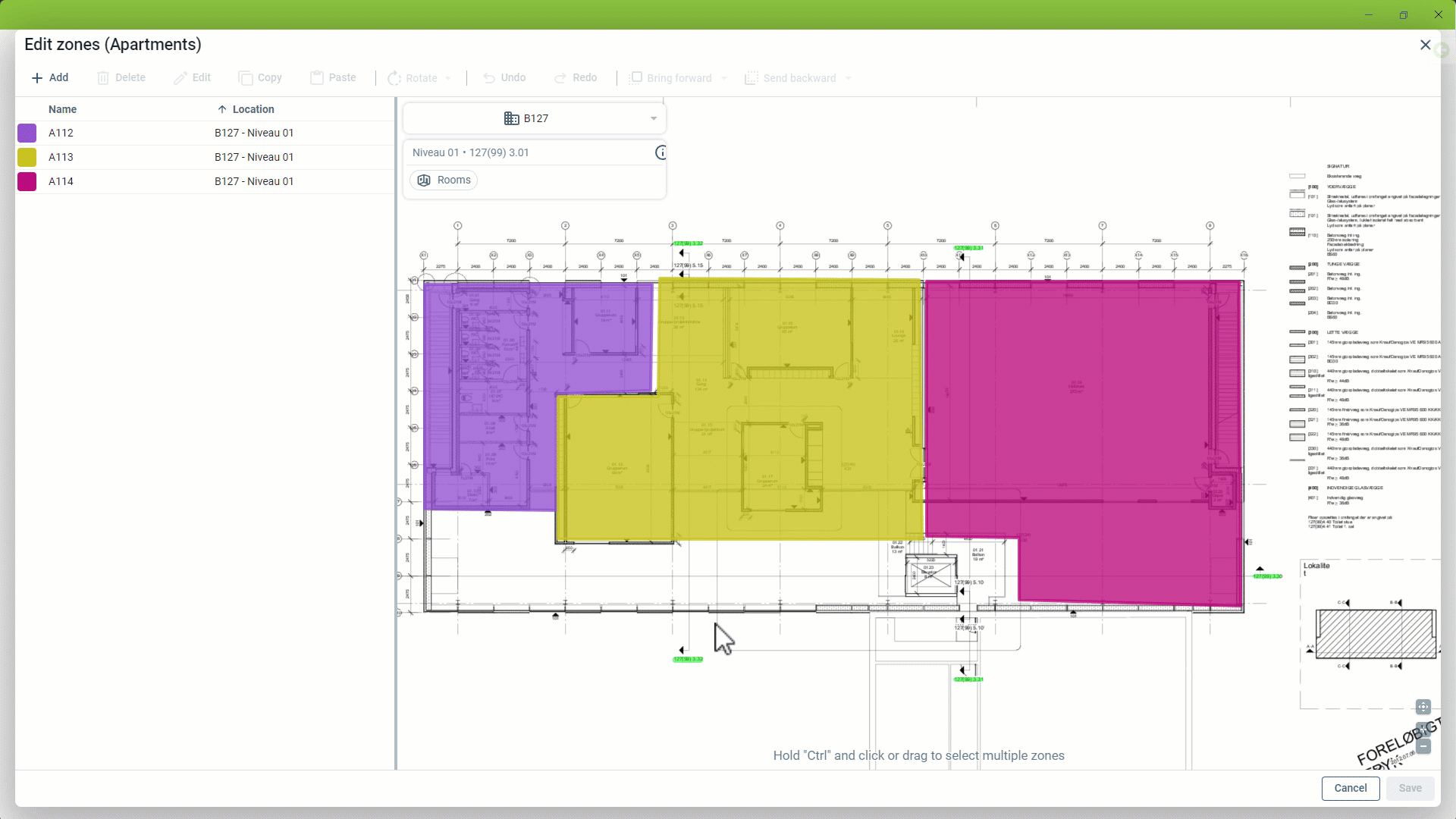

Kui tsoon on loodud, saate seda redigeerida järgmistel viisidel pärast selle valimist loendi vaates.

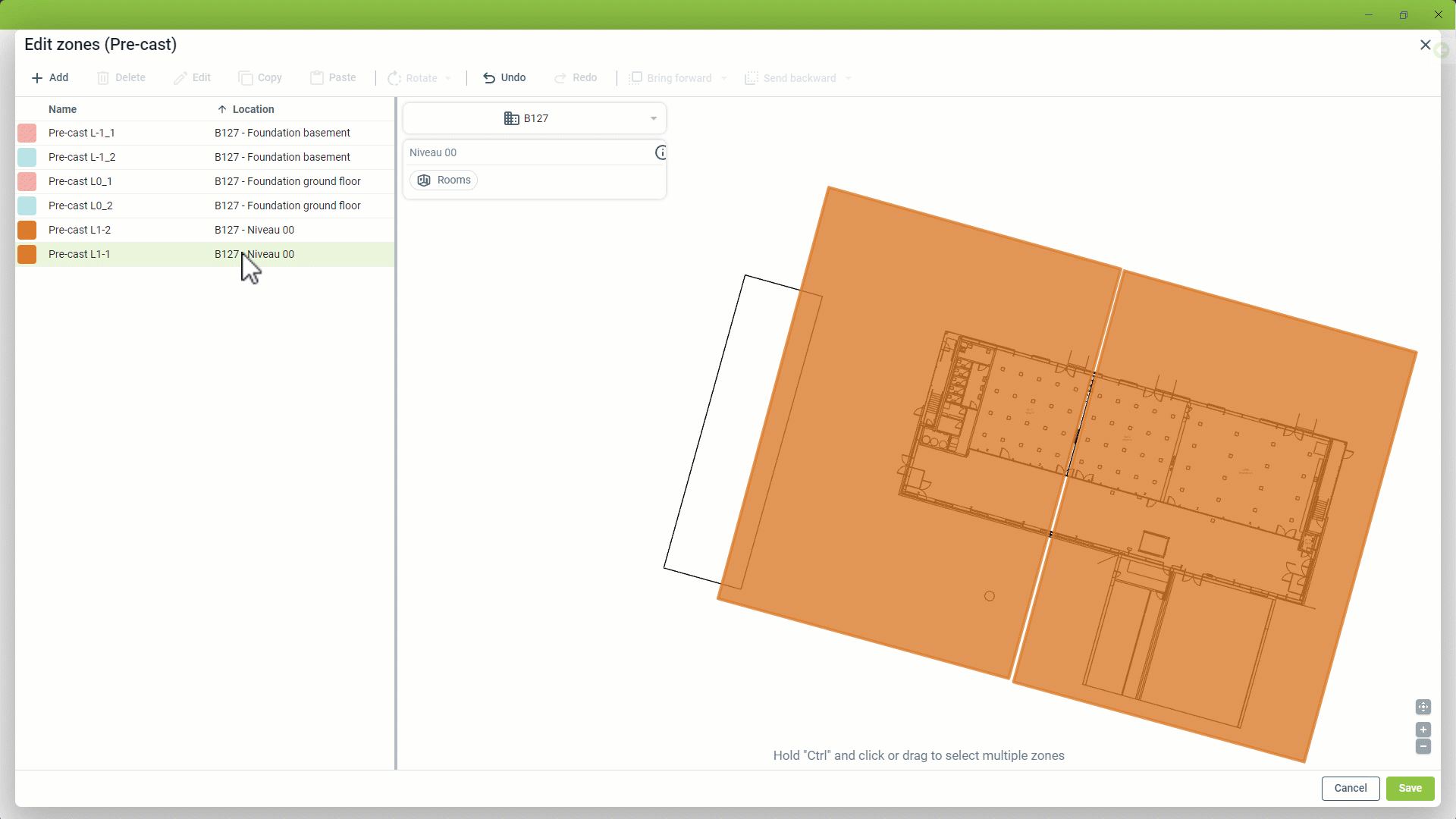

Liiguta: kogu tsooni liigutamiseks lihtsalt hõljuta kursor piirkonna kohale, kuni kursor muutub neljasuunaliseks nooleks. Seejärel klõpsake ja hoidke hiire nuppu tsooni liigutamiseks.
Redigeeri/Eemalda nurki: Nurga redigeerimiseks või eemaldamiseks hõljuge rohelise nurga kohal, kuni see muutub kollaseks. Seejärel klõpsake ja hoidke, et nurka liigutada. Kui joondad nurga kahe teise nurgaga sirgjoone moodustamiseks, muutub kursor punaseks. Vabastage hiire nupp, et eemaldada nurk.
Loo nurk: Nurga lisamiseks hõljutage hiirt sirge joone kohal, kuni see muutub üles/alla nooleks. Klõpsake ja hoidke hiire nuppu, et luua uus nurk, ning vabastage nupp protsessi lõpetamiseks.
Pange tähele, et tsooni muutmine mõjutab KÕIKI olemasolevaid registreeringuid, mitte ainult uusi registreeringuid.

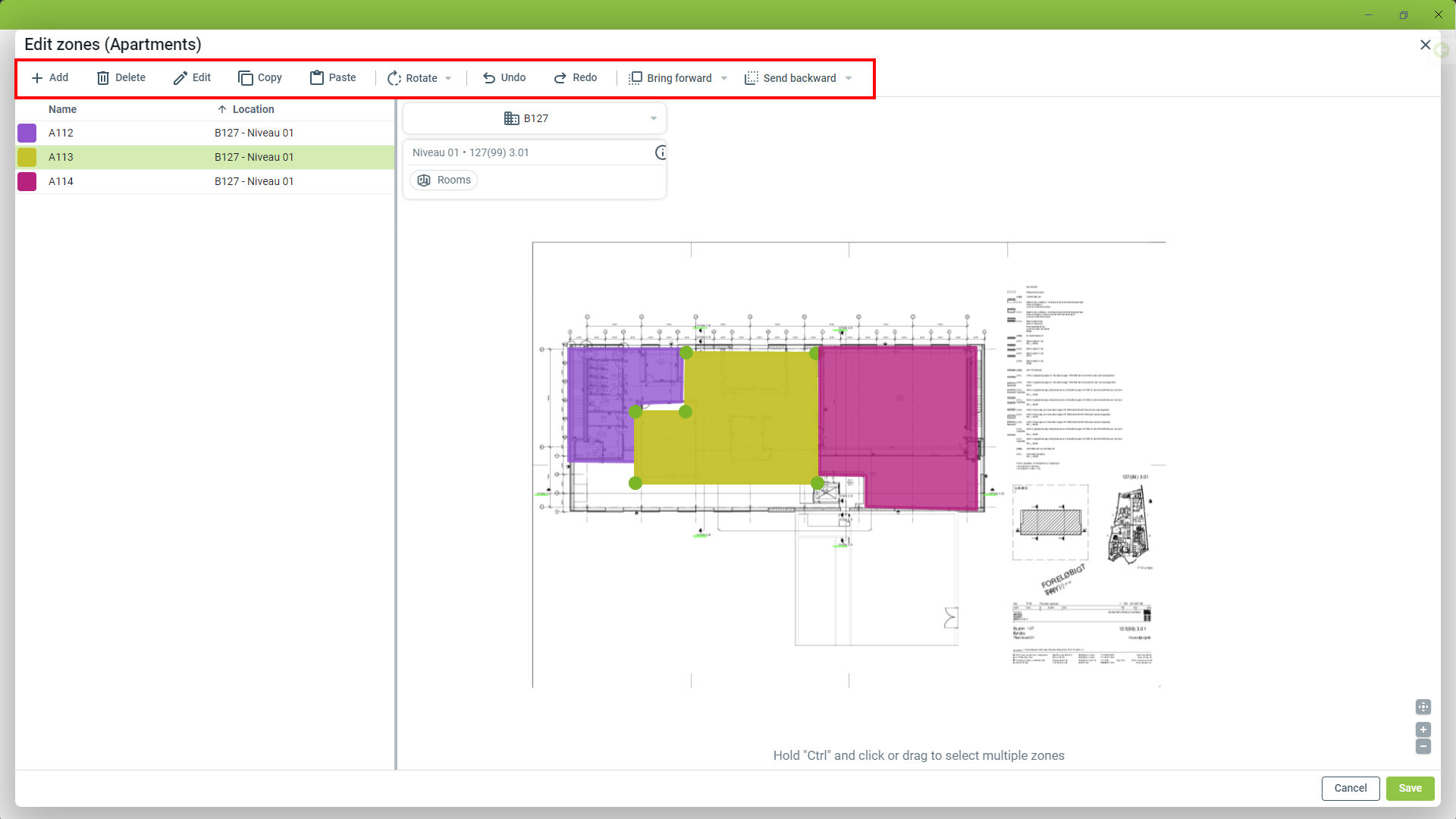

Kui tsoon on valitud, võimaldab ülemine tööriistariba järgmisi suvandeid.
-
Lisa: Uue tsooni loomiseks alustage selle joonistamisega paremal asuvas vaates.
-
Kustuta: Kustutage valitud tsoon. Tsoonid kustutatakse püsivalt, kui klõpsate 'Salvesta'.
-
Redigeeri: Muutke valitud tsooni nime ja omadusi. Kui tsooni nimi on kasutatud mitmes tsoonis, küsib hüpikaken, kas muudatused tuleks rakendada kõigile tsoonidele või ainult valitud tsoonile.
-
Kopeeri: Kopeerige tsoon lõikelauale.
-
Kleebi: Kleebi kopeeritud tsoon uude asukohta.
-
Pööra: Tööriistad tsooni pööramiseks ja peegeldamiseks.
-
Võta tagasi: Võta tagasi viimase salvestuse järel tehtud toimingud.
-
Tee uuesti: Tee uuesti viimase salvestuse järel tagasi võetud toimingud.
-
Too ettepoole: Liiguta tsoon ühe sammu võrra ettepoole. Kõige ettepoole toodud tsoon on ainus tsoon, mida seostatakse selle tsoonikihi registreeringutega. Rippmenüü võimaldab teile panna tsooni kõigi teiste ette.
-
Saada tagasi: Rippmenüü võimaldab teil panna tsooni kõigi teiste taha.
Nipid ja näpunäited
Tsooni kopeerimiseks ja kleepimiseks saate kasutada ka oma operatsioonisüsteemi klaviatuuri otseteid:
- Windows: Ctrl + C / Ctrl + V
- macOS: Cmd + C / Cmd + V
To undo your recent action, use Ctrl + Z or CMD + Z.
Kuidas luua tsoonikihid
Tsoonikihtide loomiseks saad korraldada oma tsoonid. Projekt võib sisaldada kuni 10 tsoonikihti.
Mitme tsoonikihi lubamiseks, mine saidile
Sätted
Asukohad
'Tsoonid'.

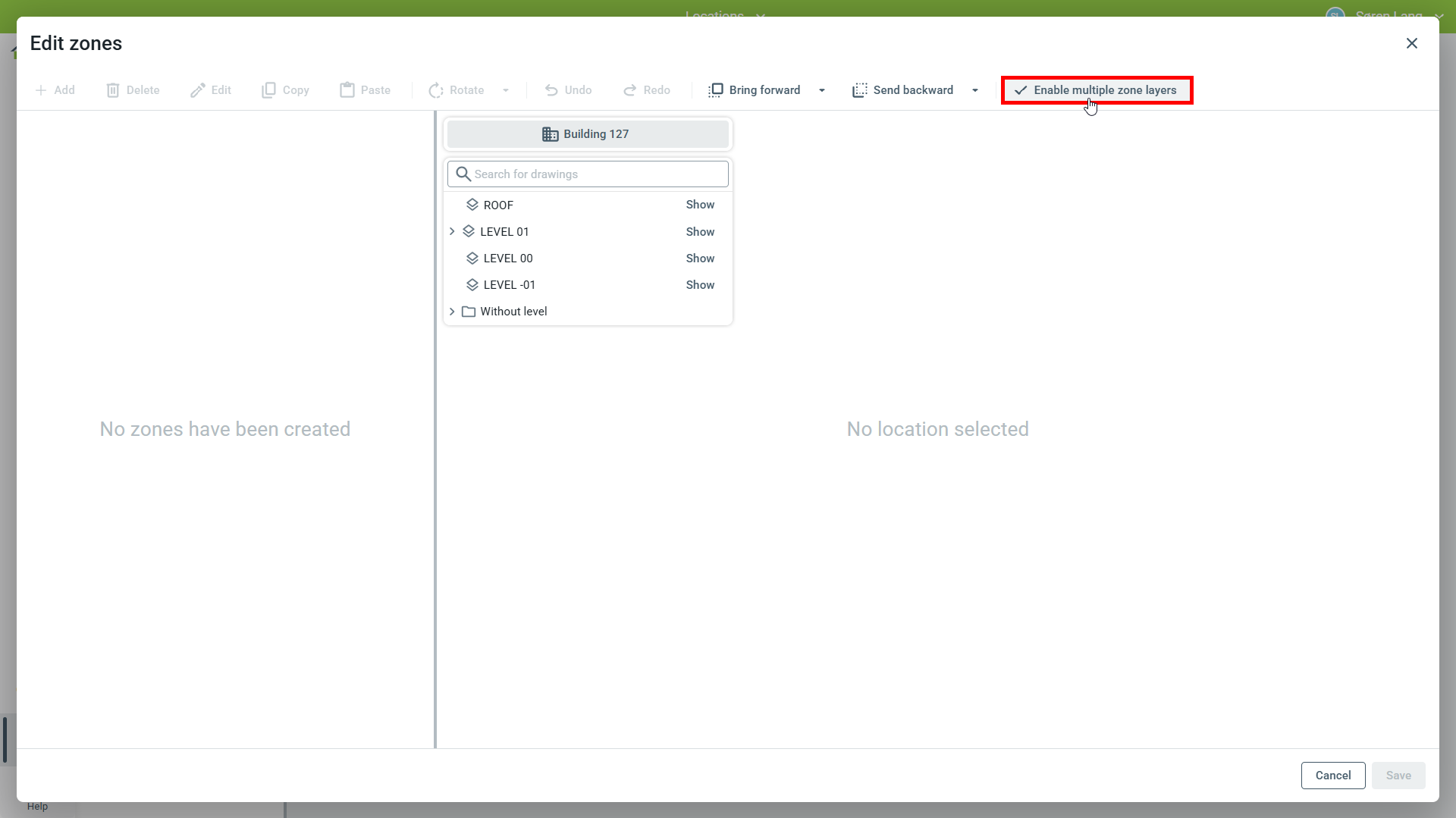

Uues aknas klõpsake Aktiveeri mitu tsoonikihti:

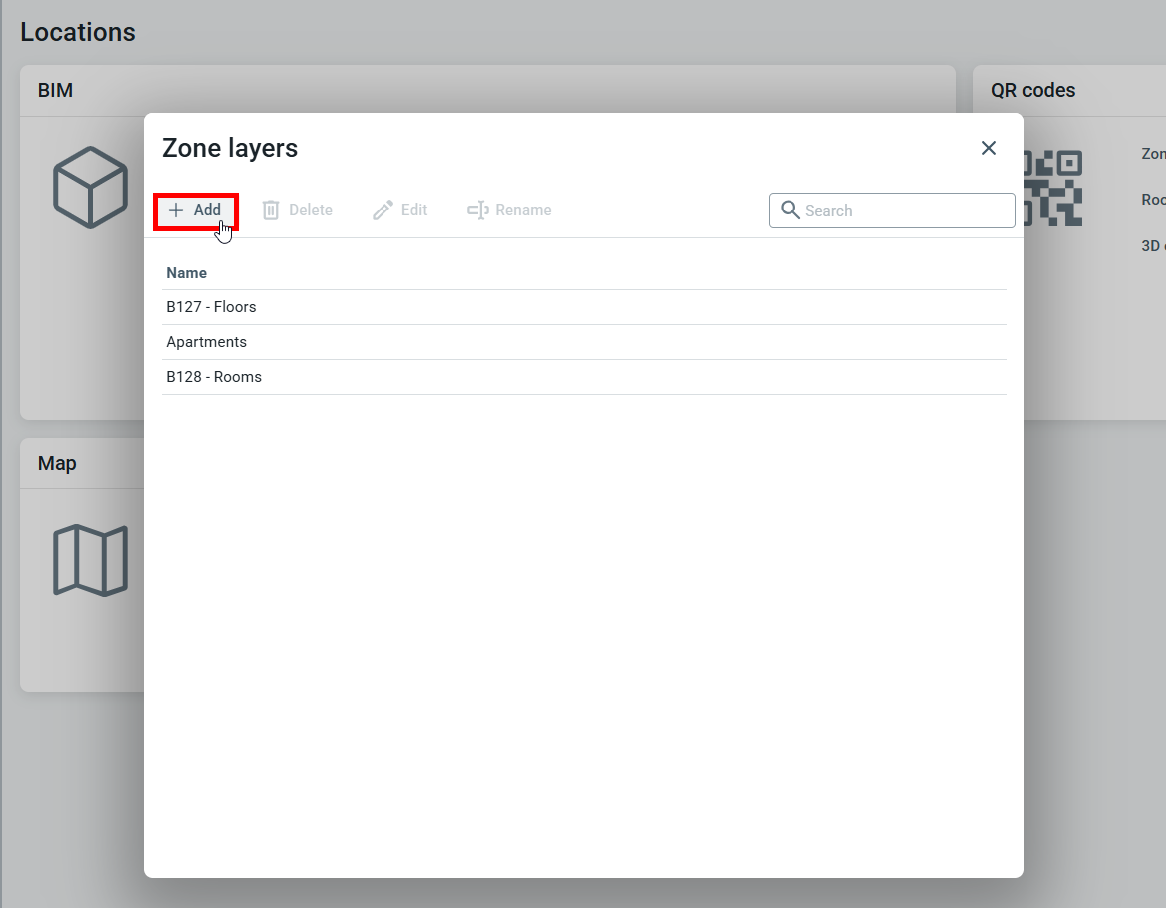

Mitme tsoonikihi lubamisel muutub tsoonide redigeerimise aken, et näidata erinevaid tsoonikihte. Siit saate lisada uusi tsoonikihte, klõpsates Lisa.
Olemasolevaid tsoonikihte saate redigeerida, topeltklõpsates tsoonikihi nime peal või klõpsates Redigeeri.

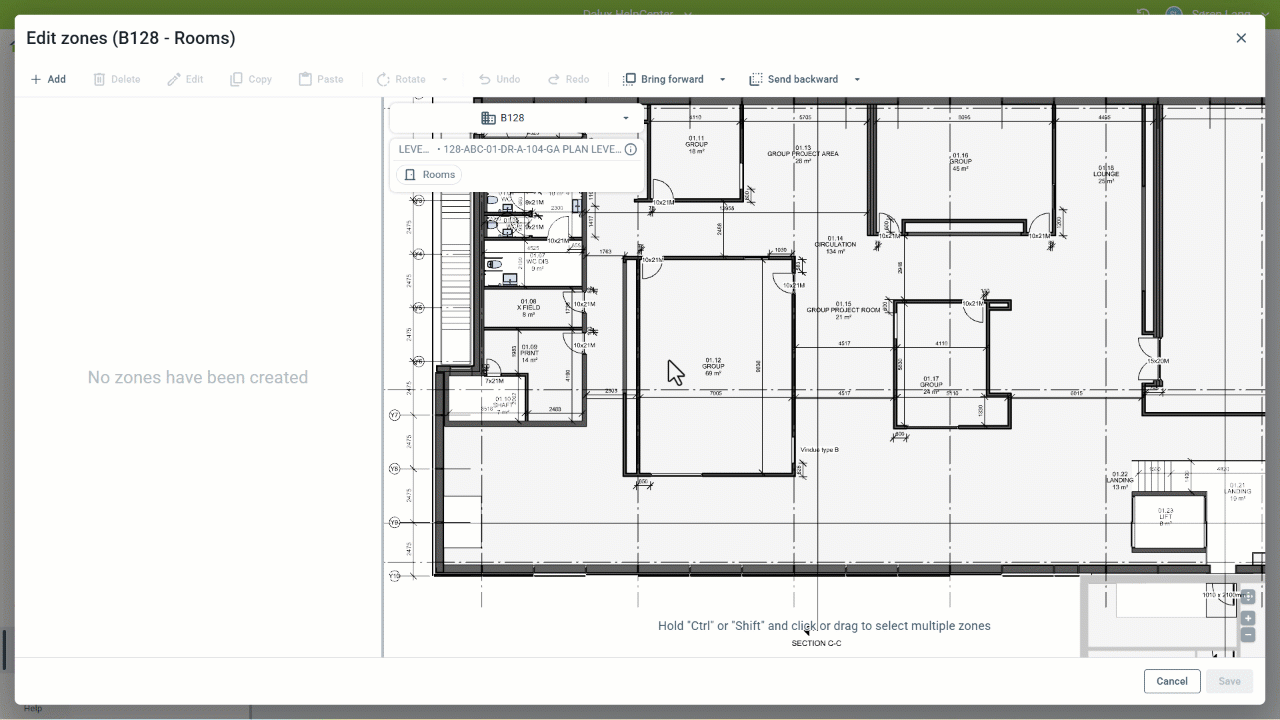

Siin joonistatud tsoonid lisatakse tsoonikihti. Saate valida ehitise ja joonise menüüst.
Nipid ja näpunäited
Kui tsoonid kattuvad ühes kihis, salvestatakse metaandmetes ainult pealmise tsooni (kõige rohkem edasi) teave. Rohkemate tsoonide andmete salvestamiseks on vaja mitut kihti.
Kuidas lisada tsoonidele atribuute
Tsoonide loomisel või redigeerimisel saad lisada tsoonidele atribuute, et oleks lihtne juurde pääseda lisateabele.
Atribuutide lisamiseks, joonista uus tsoon või topeltklikka tsooni nime loendis, et see avada. Seejärel saad lisada või kleepida 2-veergudeks tabelist atribuute.
Loe edasi
Tsoonide kohta infrastruktuuriprojektides saate lugeda seda artiklit: Kuidas seadistada tsoone InfraFieldis.
