Tekla plugina on loonud Dalux ja see töötab Teklaga, aidates teid selliste ülesannete puhul nagu mudelite ja jooniste üleslaadimine ning kommentaaride loomine või kontrollimine.
See artikkel näitab teile, kuidas plugina abil mudelid ja joonised üles laadida. Plugin ei lae tegelikku Tekla mudelifaili Daluxi üles. Selle asemel töödeldakse see failina "daluxbim".
Et õppida, kuidas pluginat alla laadida, lugege seda artiklit: Daluxi pluginad modelleerimistarkvarale
Kuidas üles laadida ja uuendada oma 3D-mudeli ja joonise faile
Kasutajaõigused
Teklast dokumentide üleslaadimiseks peate kuuluma kasutajagruppi, millel on õigused vastava Dalux projekti hoonete ja asukohtade muutmiseks. Kui te ei saa seda teha, võtke ühendust oma projekti administraatoriga.
Vali projekt ja ehitis
Teklast mudeli Daluxi üles laadimiseks avage Tekla ja veenduge, et olete pluginas oma Daluxi kontole sisse logitud.
Vali või muuda projekti, klõpsates Muuda projekti ja valides loendist projekti.
Klõpsake Lae üles tööriistaribal, valige ehitis ja fail, kuhu soovite oma mudeli üles laadida, ning klõpsake OK:
Kui laadite seda mudelit üles esimest korda, valige Faili väljal "uus fail". Kui olete selle mudeli varem üles laadinud, valige fail, mida soovite uuendada.
Tähtis!
Veenduge, et ehitis, kuhu soovite oma Tekla faili üles laadida, juba eksisteerib Daluxi projektis, sest te ei saa plugina kaudu uusi ehitisi luua.
Lae üles failid
Peamiselt üleslaadimise ekraanilt saate valida failid, mida soovite üles laadida, ja näha nendega seotud metaandmeid.
Märkus
Kui laadite esimest korda üles, läbige kõigepealt Tasemete vastendamine,
Atribuutide vastendamine ja
Distsipliini vastendamine (vt allpool). Plugin salvestab need sätted tulevaste üleslaadimiste jaoks.
Failinimi: See on faili nimi Daluxis. Muutke seda jaotises Atribuutide vastendamine, et täita see Tekla atribuutidega, või topeltklõpsake sellel loendi vaates pärast valimist, et seda käsitsi muuta.
Versioon: See on versioon, mille fail saab Daluxis pärast üleslaadimist (iga eksport suurendab seda numbrit).
Kaust: Valige Dalux Boxis kaust, kuhu fail laaditakse üles.

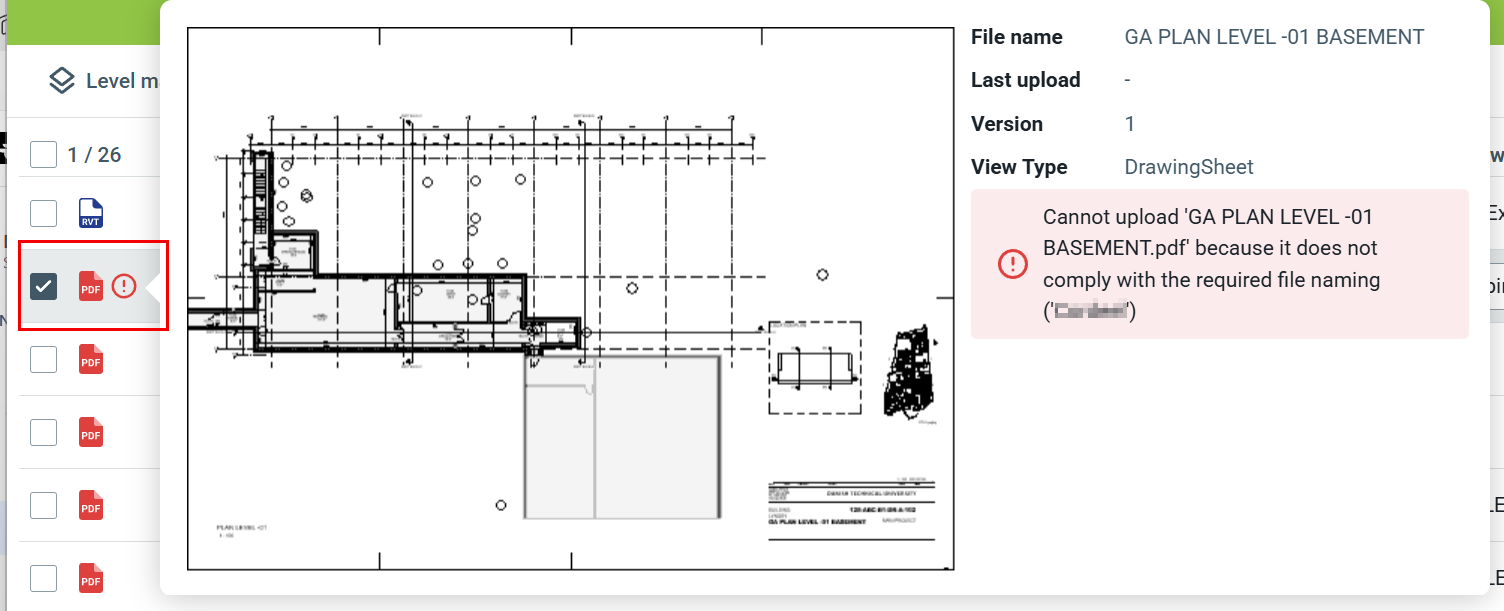

Kui kaustale on lisatud faili nimetamise mall, kuvab plugin hoiatuse, kui nimi ei vasta mallile. Plugin ei laadi üles faile, mille nimed ei vasta mallile.
Üles laaditud: See on selle faili viimase üleslaadimise kuupäev.
Aktiivne vaade: Valige vaade, mis määrab taseme, millele joonis tuleb vastendada. Valige "Mitte vastendamist", kui te ei soovi, et joonis/leht oleks seotud tasemega.
Daluxi tase: Valige tase, millele joonis vastendatakse vastavalt aktiivsele vaatele.
Number: See on joonise lehenumber (muudetav ainult Teklas).
Pealkiri: See on nimi, mida kasutatakse joonise puhul jaotistes Design ja Asukohad. Sisestage väärtus käsitsi või vastendage see jaotises Atribuutide vastendamine.
Sisu kirjeldus: See on süsteemi metaandmete väli. Sisestage väärtus käsitsi või vastendage see jaotises Atribuutide vastendamine.
Kohandatud metaandmed projektist kuvatakse siin ja käituvad nagu "Sisu kirjeldus".
Valige failid märkides kastid ning plugin tõstab iga valitud rea esile.
Oranž tärn näitab kohustuslikku välja. Faili üleslaadimiseks peate valima väärtuse.
Nipid ja trikid
Saate teha mitmikvaliku, hoides all Ctrl või Shift klahvi, kui valite mitu rida.
Mudelifailid
Mudelid käituvad samamoodi nagu joonised, kuid on kaks peamist erinevust.

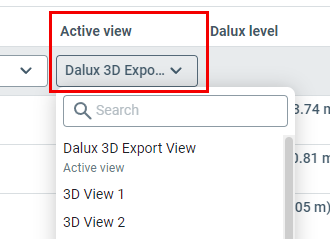

Aktiivne vaade (3D)
Valige 3D-vaade, mida soovite üleslaadimiseks kasutada. Üleslaadimine kasutab selle vaate detailsust ning plugin laadib üles ainult selles vaates nähtavad objektid.
Tasemete vastendamine
HOIATUS
Kui teie Daluxi projektis on tasemed juba olemas, ärge looge Daluxi üleslaadimise ajal oma lehtedest tasemeid.
Tasemete vastendamine kuvab mudeli tasemed. Saate igaühe vastendada Daluxi tasemega ja määrata nime.
Saate:
- Valige olemasolevad tasemed, kui need on juba Daluxis loodud.
- Looge uus mudeli taseme põhjal.
- Valige "Mitte taseme vastendamist" ja plugin ei impordi taset.
Atribuutide vastendamine
Jaotises Atribuutide vastendamine, määrate faili nime ja vastendate mis tahes Daluxi metaandmed Tekla atribuudiga.
Daluxi atribuut: Valige Daluxi projekti süsteemi või kohandatud metaandmete väli. See loetleb iga faili jaoks kasutatud praeguse väärtuse.
Tekla atribuut: Valige atribuudid Tekla mudelist. See loetleb uue väärtuse, mida kasutatakse Daluxi atribuudi jaoks pärast klõpsamist Rakenda.
Pärast seda, kui klõpsate Rakenda ja laadite failid Daluxi üles, salvestab plugin selle seadistuse ja kasutab seda järgmine kord, kui laadite üles.
Saate taastada eelmise vastenduse, mida kasutati viimase üleslaadimise ajal, klõpsates vasakus allnurgas "Taasta viimati üles laaditud vastendus".
Nipid ja trikid
Pealkiri on nimi, mida kuvatakse Asukohtade all, seega hoidke see lühike ja konkreetne.
Kahe Tekla atribuudi lisamiseks Daluxi atribuudile ühendage need uueks Tekla atribuudiks ja seejärel määrake see uus Tekla atribuut Daluxi atribuudile.
Distsipliini vastendamine
Distsipliini vastendamisel vastendate 'Distsipliini', 'Alamdistsipliini' või mõlemad kasutaja sisestuse või Tekla atribuudi abil.
Dalux Property: Valige Distsipliin või Alamdistsipliin. See loetleb iga faili jaoks kasutatud praeguse väärtuse.
Tekla atribuut: Valige atribuudid Tekla mudelist. See loetleb uue väärtuse, mida kasutatakse Daluxi atribuudi jaoks pärast klõpsamist Rakenda.
Pärast seda, kui klõpsate Rakenda ja laadite failid Daluxi üles, salvestab plugin selle seadistuse ja kasutab seda järgmisel korral uuesti, kui laadite üles.
Võite taastada eelneva vastendamise, mida kasutati viimase üleslaadimise ajal, klõpsates "Taasta viimati üles laaditud vastendus".
Nipid ja trikid
Dalux kasutab Distsipliini ja Alamdistsipliini, et sortida joonised Asukohtade alla.

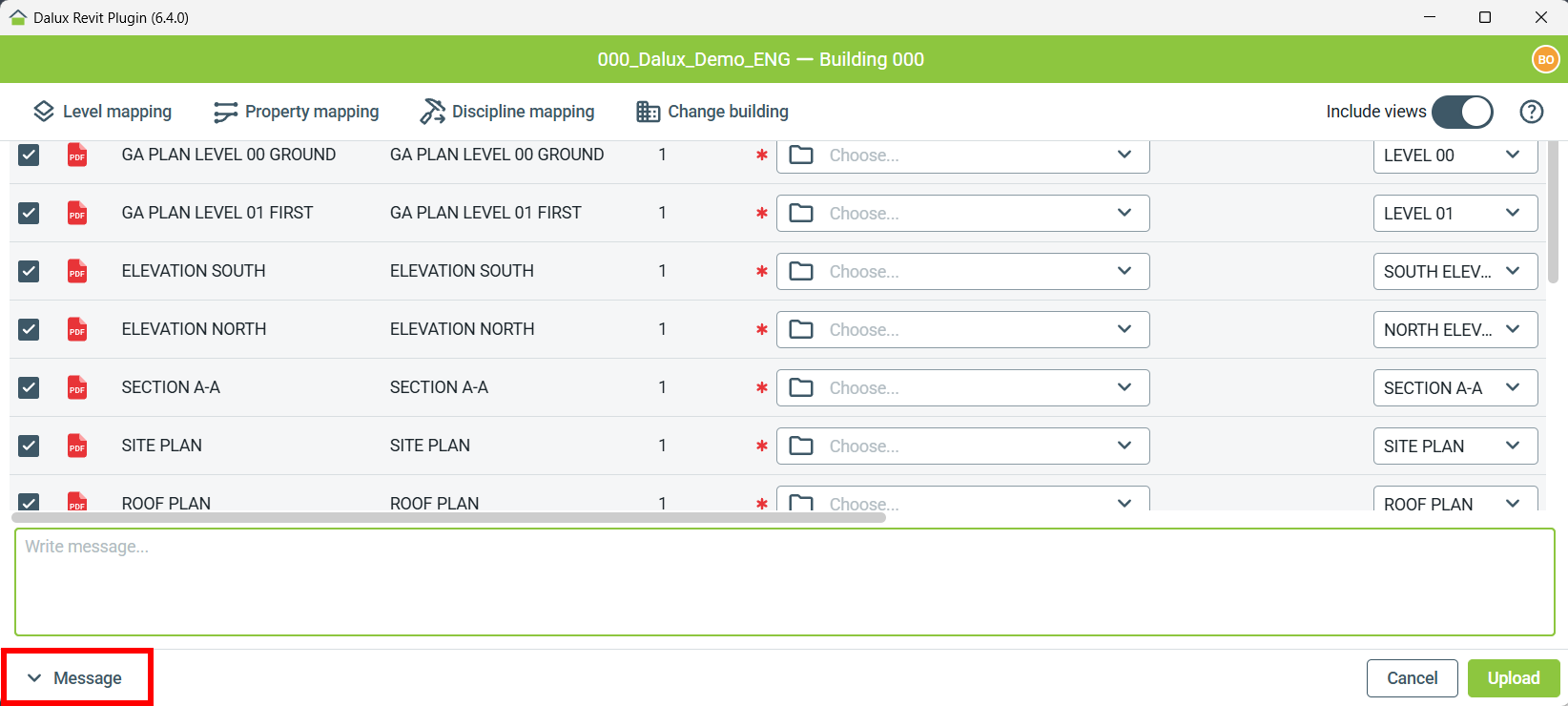

Sõnum
Allosas saate sisestada sõnumi, et selgitada üleslaadimise põhjust. Saate lisada ainult ühe sõnumi kogu üleslaadimise kohta, mitte iga üksiku faili kohta. Sõnum kuvatakse üleslaadimise logis Dalux Box Pro-s.
Pärast üleslaadimist
Kui olete failide seadistamise lõpetanud ja klõpsate "Lae üles", näete edenemise ekraani.
Kui kõik failid on üles laaditud, näitab tulemus iga eduka üleslaadimise kõrval linnukest.

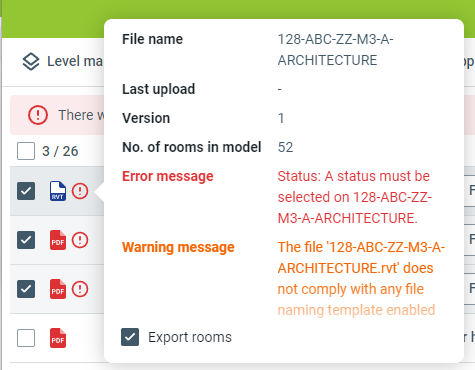

Kui mõne faili üleslaadimine ebaõnnestub, ilmub igaühe paremale poole punane teabeikoon. Põhjuse nägemiseks viige kursor ikooni kohale.
Märkus
Teie mudel laaditakse Asukohtade moodulis üles failina daluxbim. Kui mudel on seotud Dalux Boxiga, salvestatakse see sinna samuti failina daluxbim.
