See artikkel näitab, kuidas lõigata ja mõõta, kasutades Asukohad moodulit.
Kuidas lõigata
Horisontaalsed või vertikaalsed lõiked

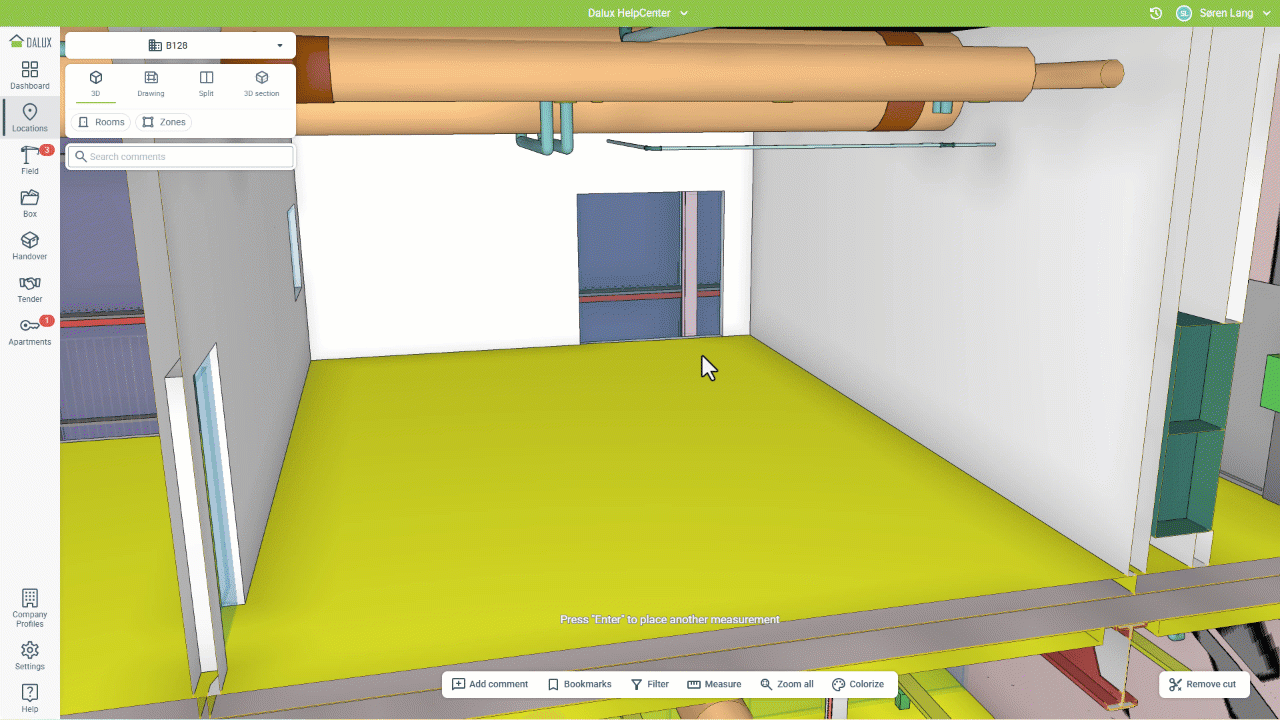

Lõigete tegemiseks mudelis, mine saidile Asukohad ja vali ehitis. Klõpsa mudeli elemendil, see on lõike alguspunkt. Seejärel klõpsake
-ikooni.

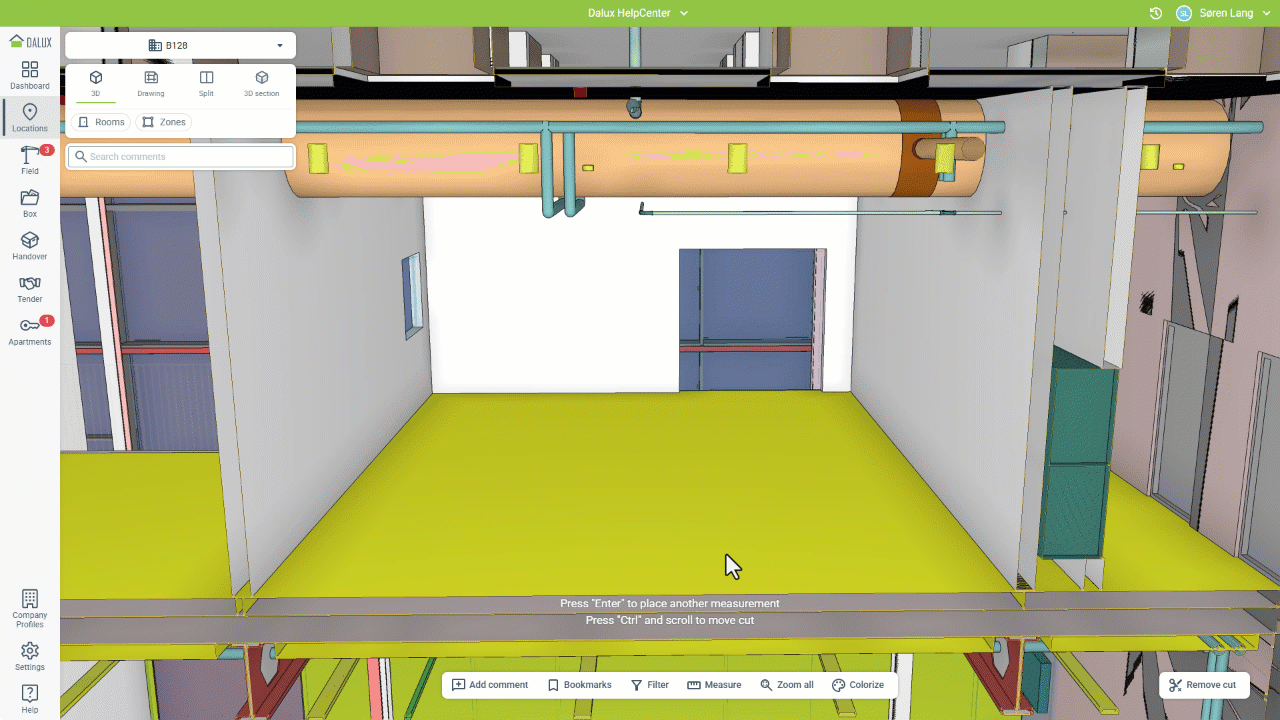

Kui klõpsate horisontaalsel elemendil, lõigatakse teie mudel horisontaalselt. Kui klõpsate vertikaalsel elemendil, lõigatakse teie mudel vertikaalselt.
Et lõiget eemaldada, klõpsake Eemalda lõige.
Nipid ja nõuanded
Saate kasutada ka CTRL+ kerimisratas, et liigutada lõiget üles või alla.
Saate luua korraga mitu lõiget.
Boxi lõige

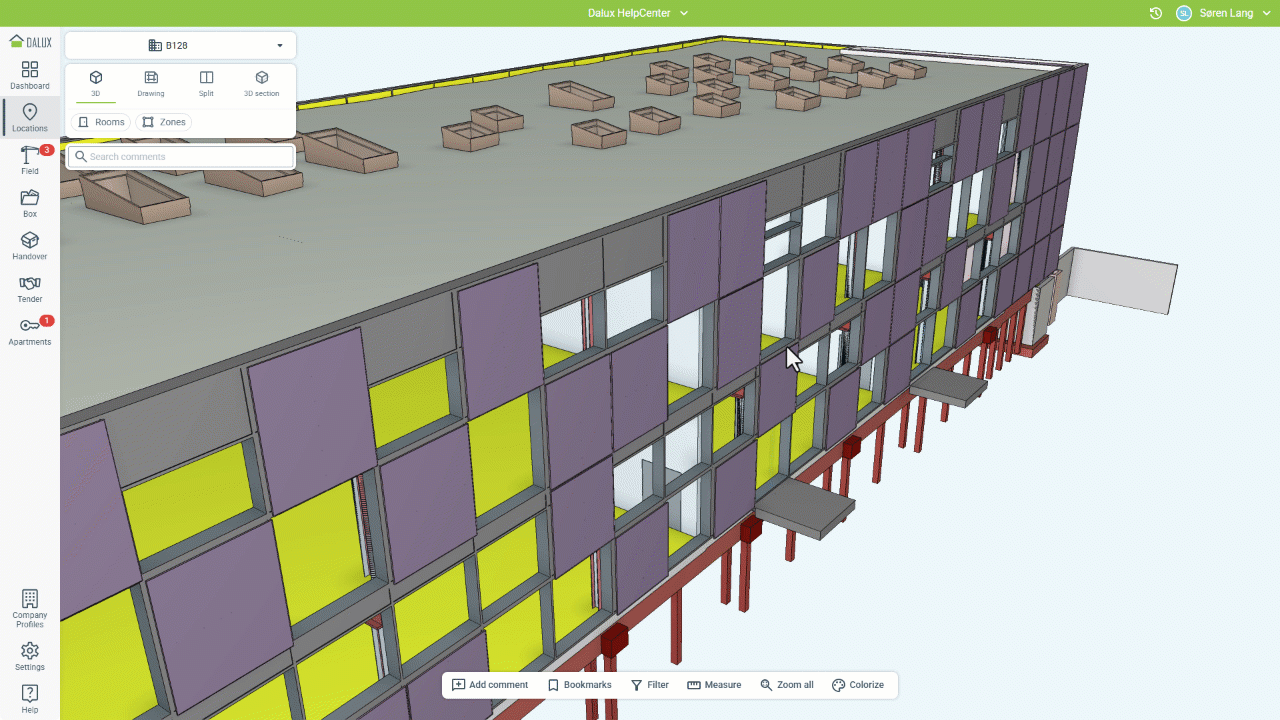

Kui soovite lõigata korraga mitmes suunas, saate kasutada boxi.
Selleks klõpsake elemendil ja klõpsake all
Lõika. See tekitab boxi lõike, mida saab reguleerida erinevate noolede abil. Et lõiget eemaldada, klõpsake
Eemalda lõige.
See loob boxi lõike, mida saab reguleerida erinevate suundade noolte abil. Et lõiget eemaldada, klõpsake Eemalda lõige.
Eemalda lõiked
Sa saad eirata lõiget mudelifaili või konkreetse kategooria jaoks, et saada konteksti nende elementide jaoks. Selleks, pärast Lõika kasutamist, vali element ja klõpsa kas 'Ignoreeri kategooria' või 'Ignoreeri fail', et need lõikest välistada ja elemendid isoleerida.
- Ignoreeri kategooria: välistab kõik selle kategooria elemendid lõikest
- Ignoreeri fail: välistab kõik valitud objekti faili elemendid lõikest
Näidatud näide ignoreerib MEP-mudeli faili lõikest:
See töötab kõikide ülalnimetatud lõikemeetodite puhul.
Kuidas mõõta 3D-s
Nipid ja nõuanded
Oma töövoo kiirendamiseks proovi neid otseteid:
- Tühiku nupp seab vaate risti 3D-lõigete jaoks
- Ctrl+Z uusima mõõtmise tagasivõtmiseks
- 'Enter’ kõige viimati kasutatud mõõtmistööriista aktiveerimiseks
- 'Esc’ mõõtmisrežiimist väljumiseks
- Mõõtmise muutmiseks klõpsa nooli mõõtmisel

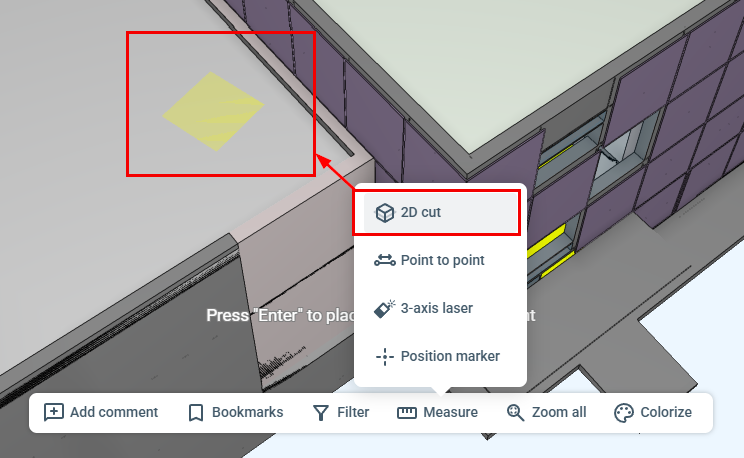

2D-lõige
Enne 3D-s mõõtmist saate luua 2D ristlõike ükskõik millise tasapinna pidi, tagades, et kõik mõõtmised tehakse selles tasapinnas.
Minge Asukohad ja leidke element, mida soovite mõõta
Mõõda
2D-lõige
Valige ükskõik milline tasapind.
See loob lõike piki valitud tasapinda, tagades, et kõik 3D mõõtmised kinnituvad lõikega ristuvate elementide külge. Kui ruudustikuliinid on nähtavad, kinnituvad 3D mõõtmised ka nende külge.

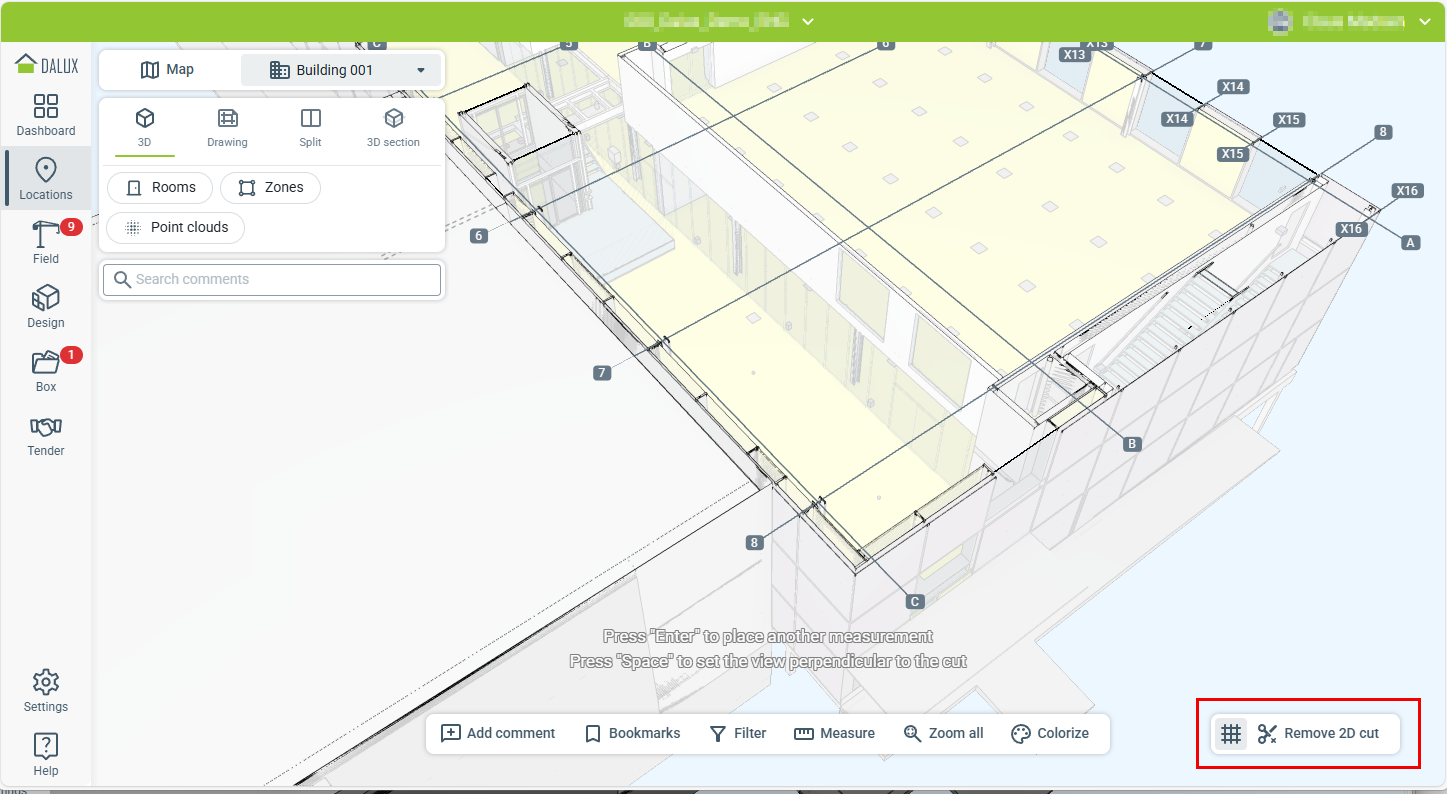

Paremas alanurgas klõpsake , et ruudustikku sisse või välja lülitada, või valige
Eemalda 2D-lõige, et lõige eemaldada ja kõik mõõtmised täielikult kustutada.

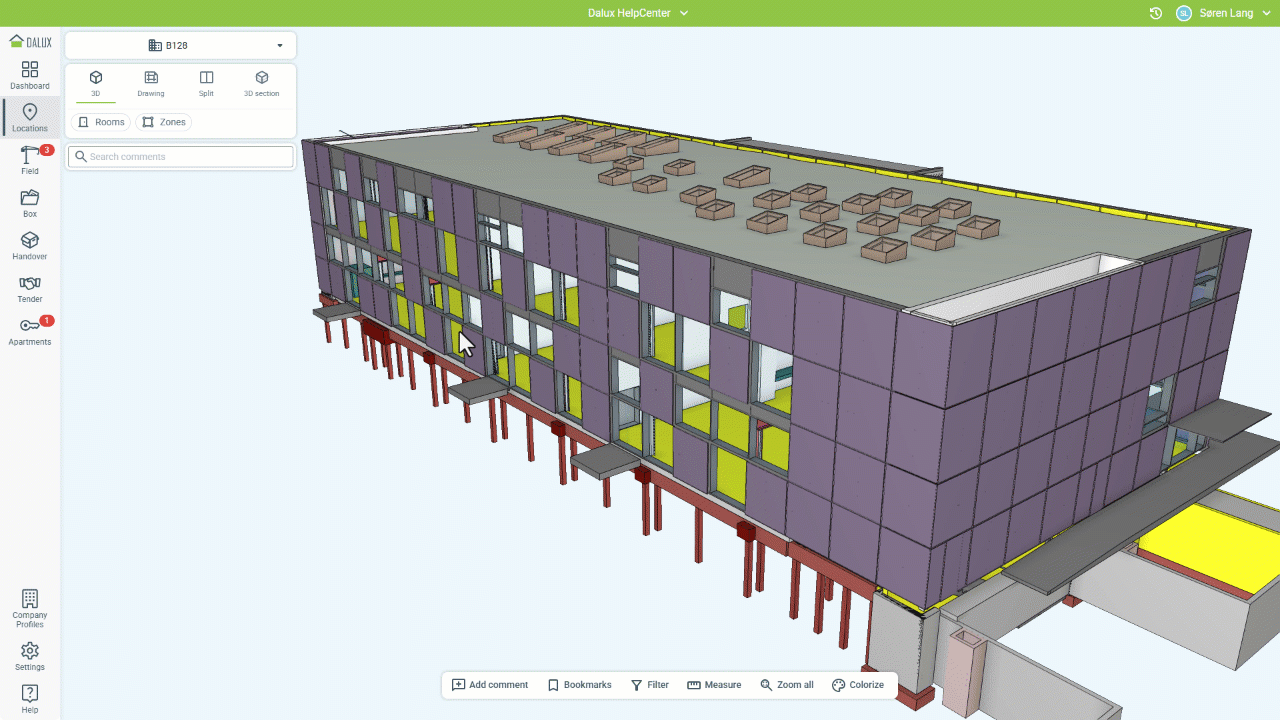

Punktist-punkti

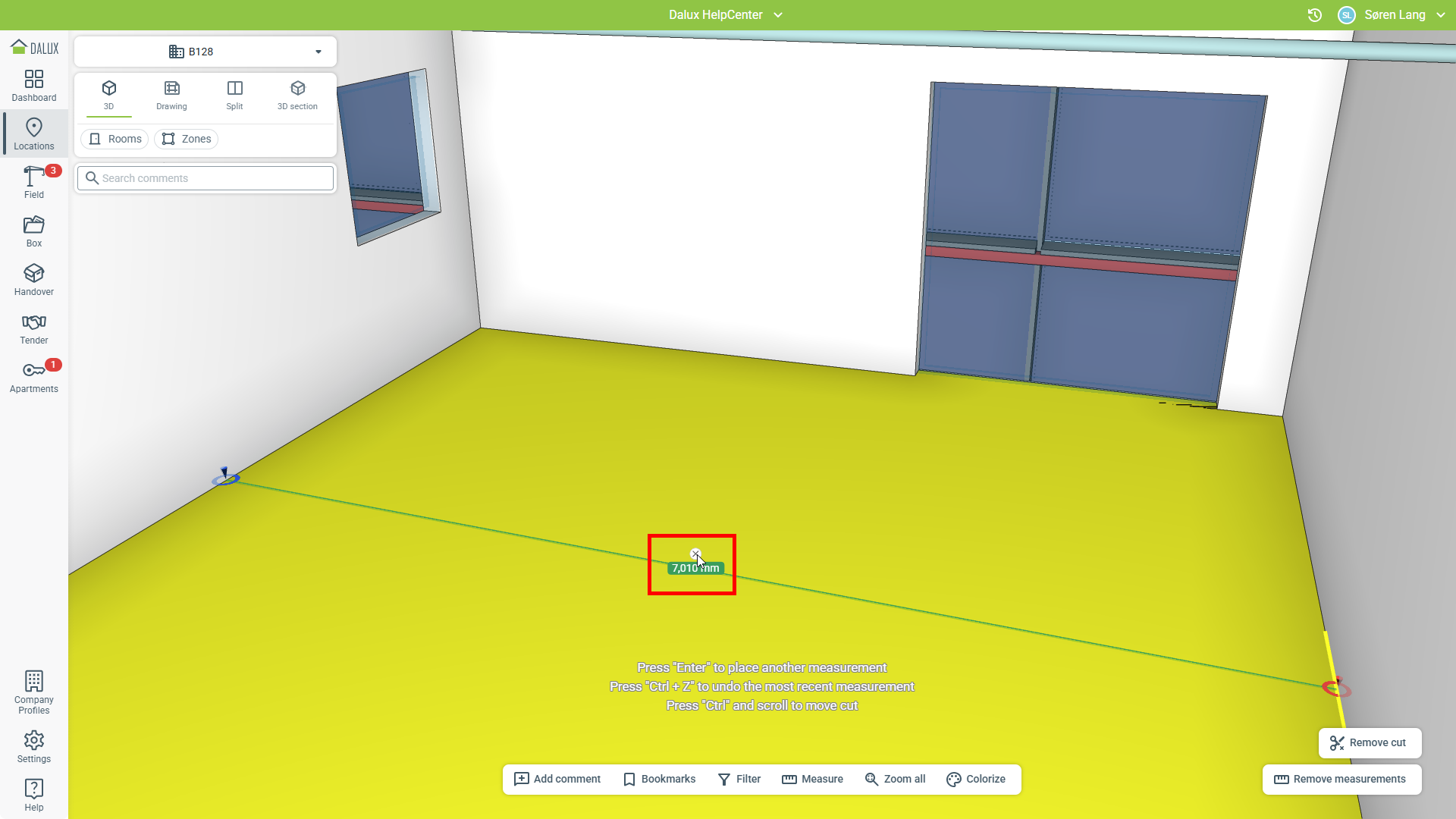

Punktist-punkti mõõtmine võimaldab mõõta kahe punkti vahel.
Mine saidile Asukohad ja leia element, mida soovid mõõta
Mõõda
'Punktist-punkti'.
Saate teha nii palju mõõtmisi, kui soovite, klõpsates uuesti 'Punktist-punkti'.
Mõõdu eemaldamiseks hoidke hiirekursorit mõõdu kohal ja klõpsake .

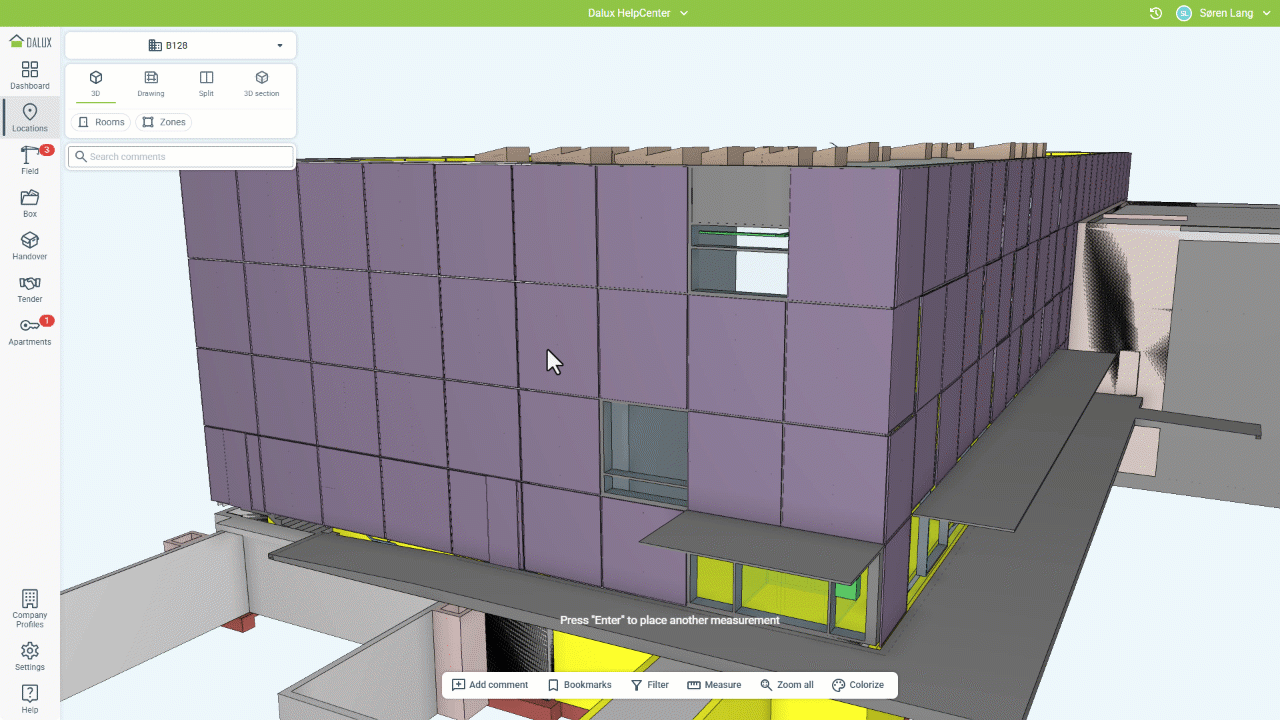

Ristjoonlaser
Ristjoonlaseri tööriist loob mõõtmisi kolmes suunas, mis lähtuvad samast punktist. See töötab sarnaselt lasermõõtetööriistale ehitusplatsil.
Mine saidile Asukohad ja leia element, mida soovid mõõta
Mõõda
'Ristjoonlaser'.
Seejärel klõpsa oma mudelis kuskil, et laser paika panna. Saate laserit liigutada, klõpsates ja lohistades seda.
Mitu laserit saab lisada, klõpsates uuesti 'Ristjoonlaser'.
Nipid ja nõuanded
Saate mõõtmise lõpus olevaid nooli kasutada, et laseri järgmisele pinnale liikumiseks ja laseri laiendamiseks või tagasitõmbamiseks.

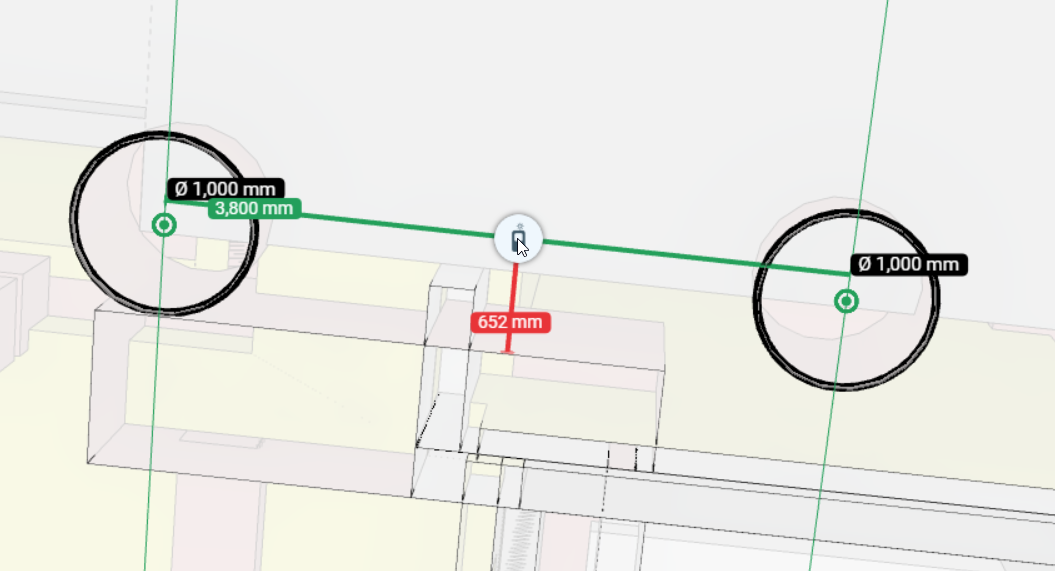

Kui kasutate punktist-punkti või ristjoonlaserit ümmarguste objektide mõõtmiseks, võetakse mõõtmised objekti keskelt.

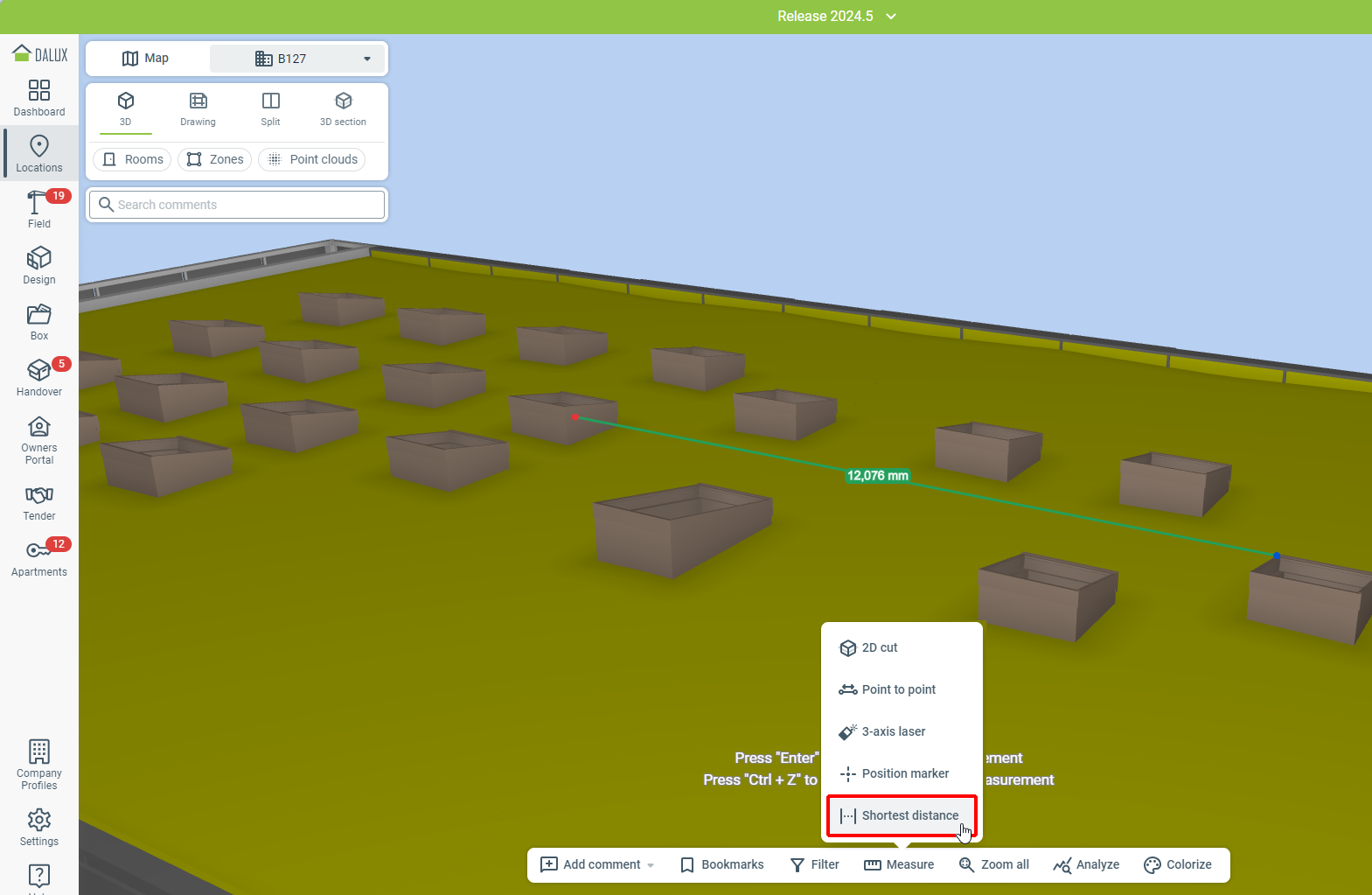

Mõõda lühim vahemaa
Kui kasutate Dalux'i töölauarakendust, saate mõõta oma mudelis kahe objekti vahelise lühima kauguse. Klõpsake kahel mudeli objektil ja mõõdetakse nende vaheline lühim kaugus.

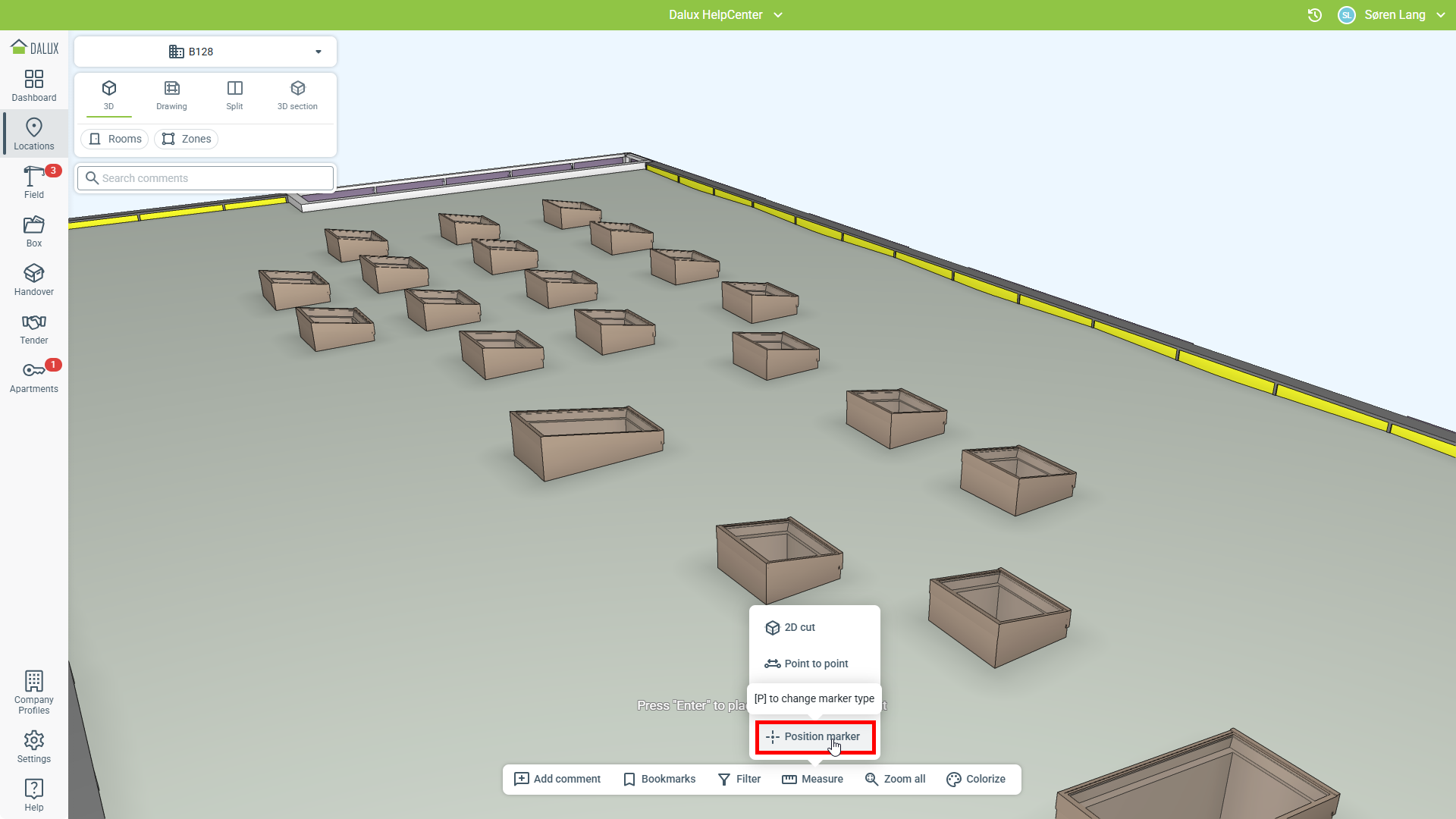

Asendimarker
Saate oma mudeli täpse positsiooni määrata, kasutades asendimarkeri mõõtmist
Klikkige Mõõda
'Asendimarker'

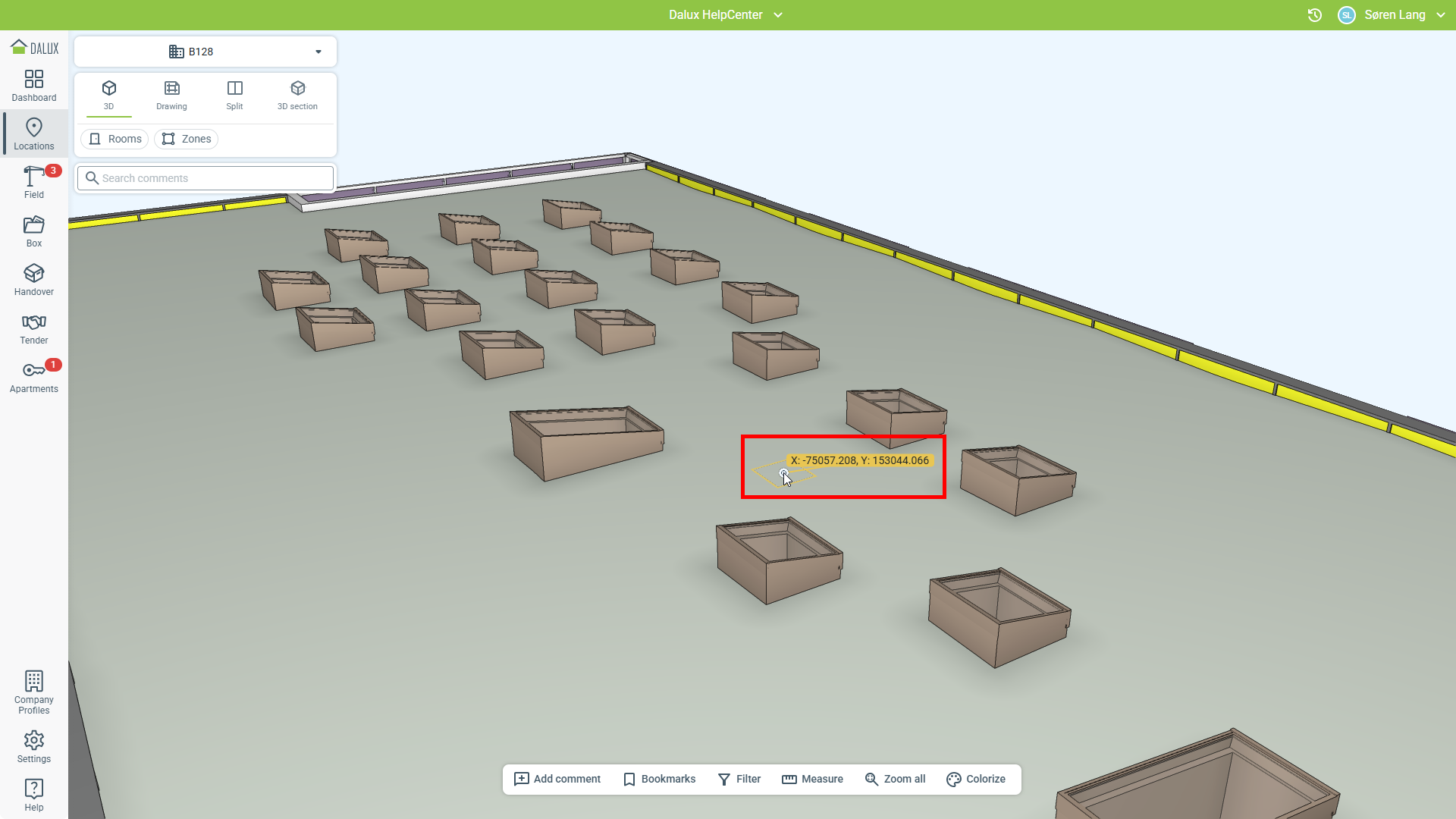

Klikkige kuskil oma mudelis, et marker paigutada.
Saate koordinaate kopeerida, klikkides või eemaldada need
.

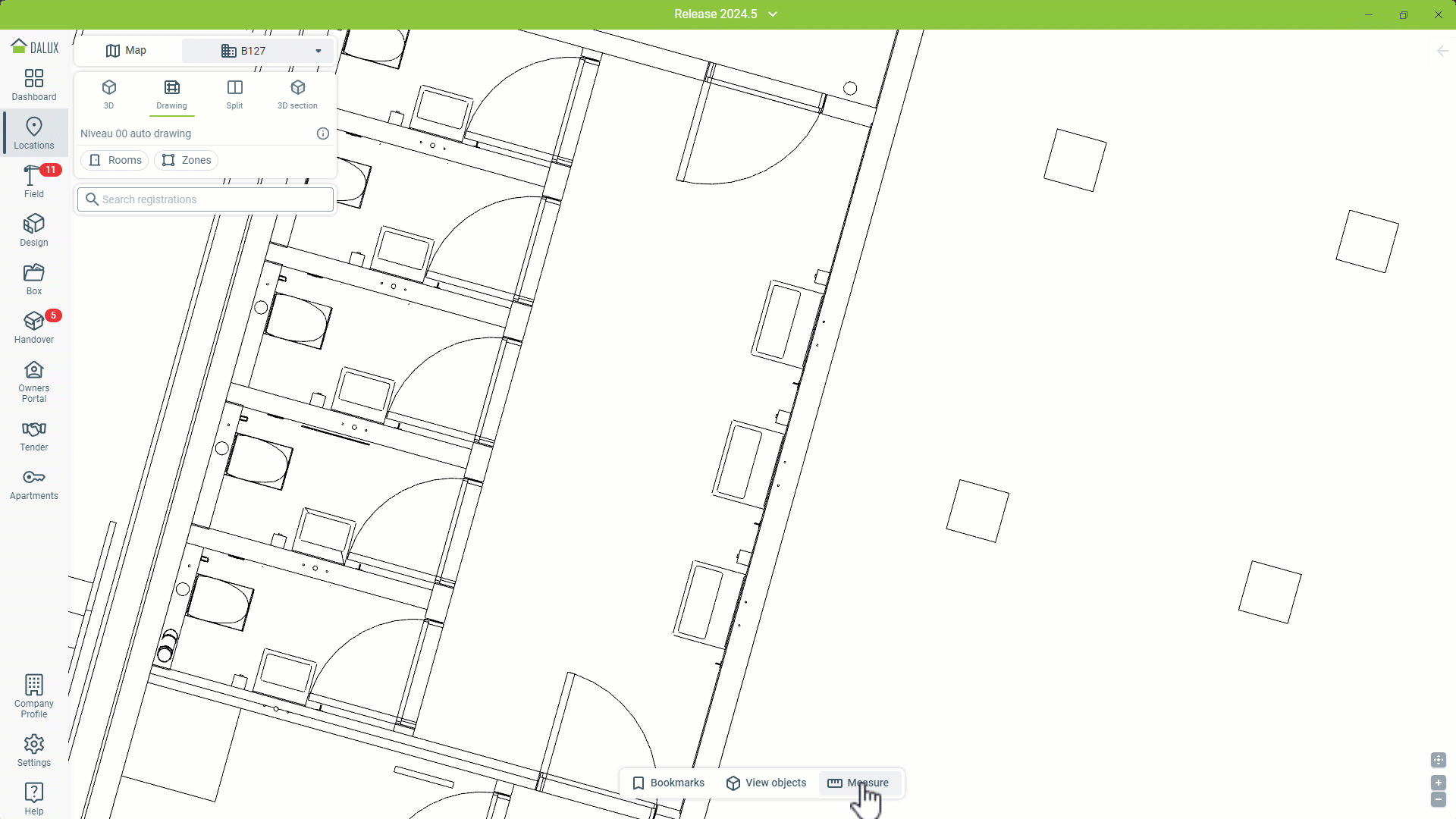

Kuidas mõõta 2D-s
Nipid ja nõuanded

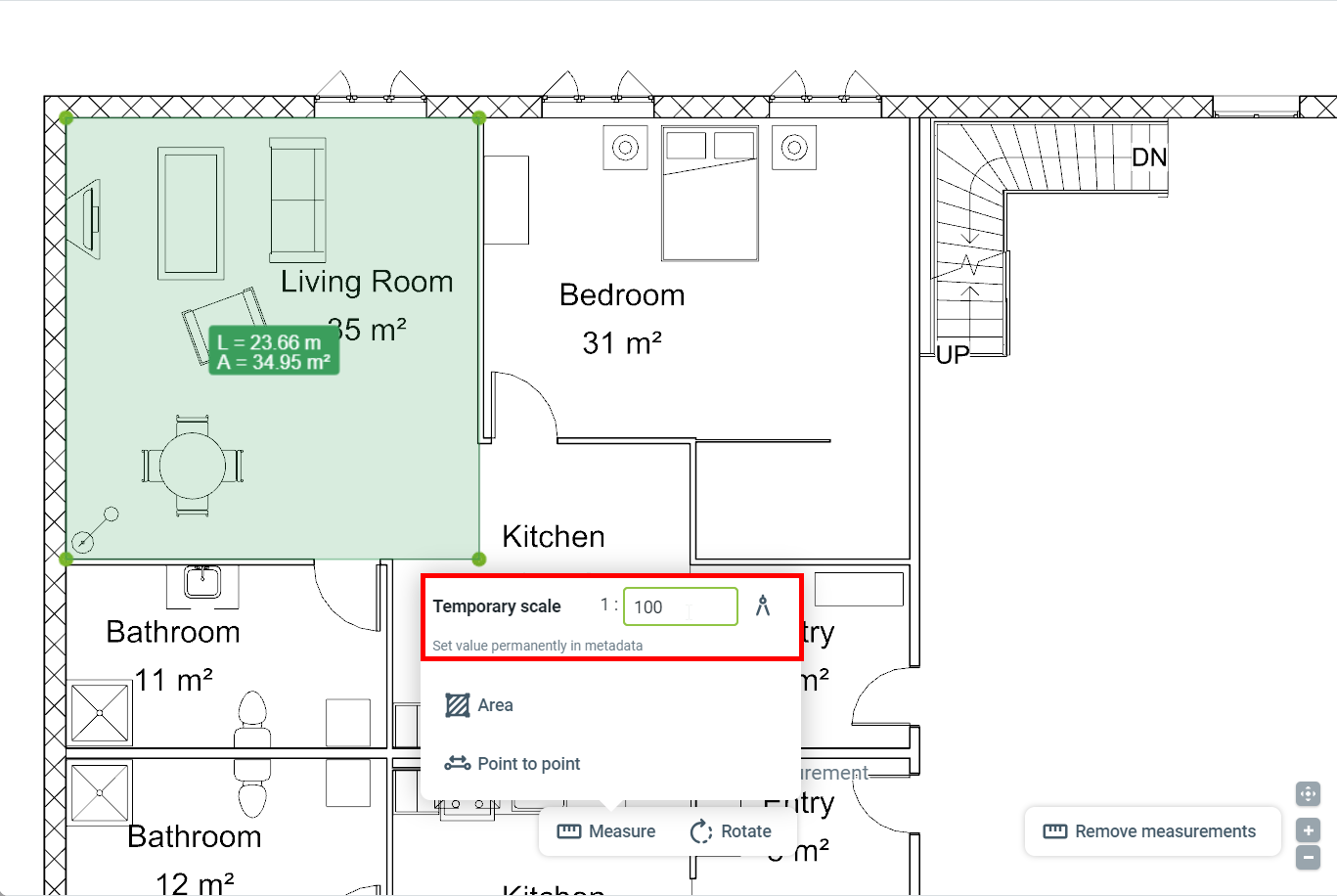

Kui sinu joonisel puudub skaala, saad määrata ajutise skaala joonisele.

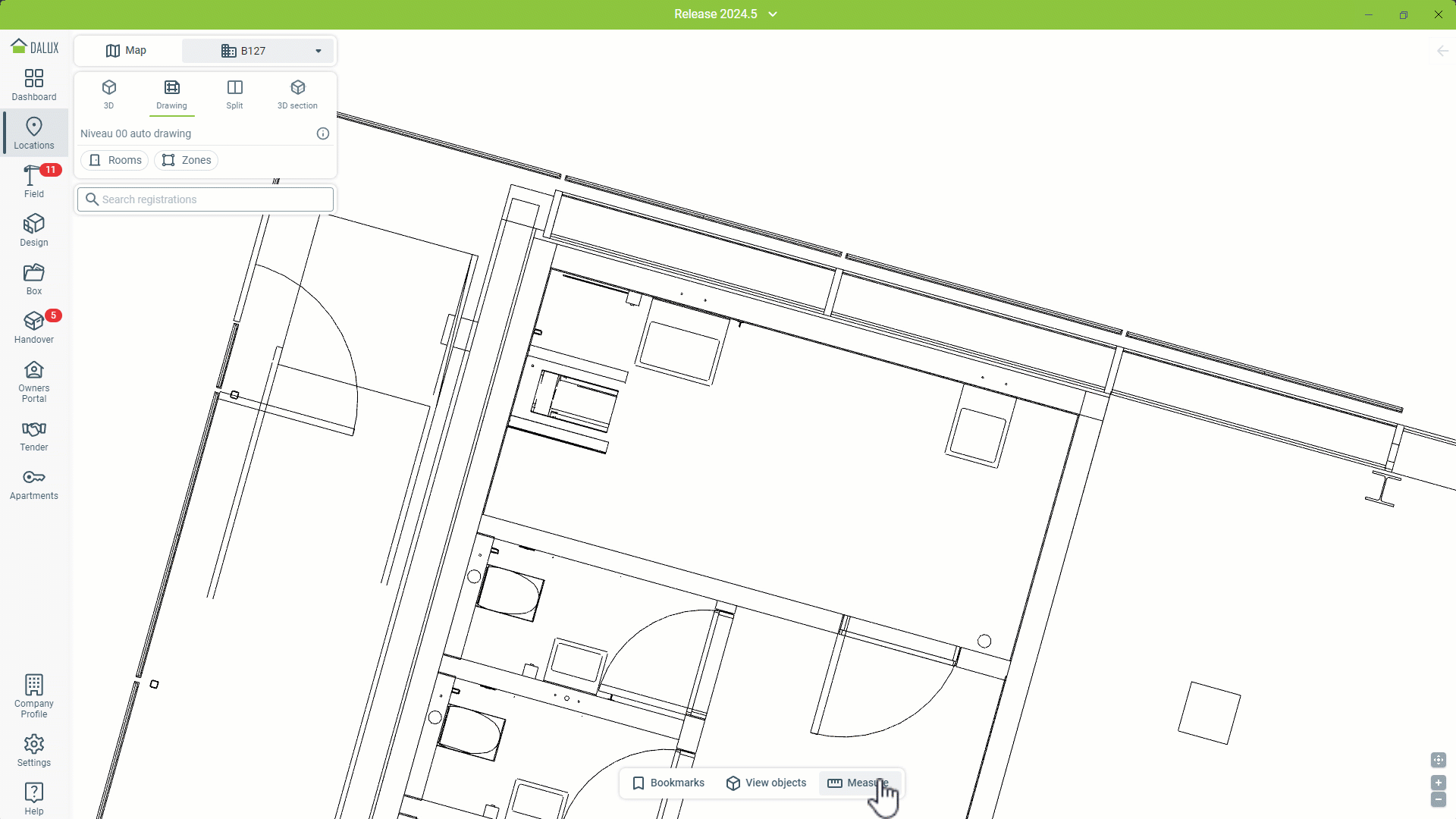

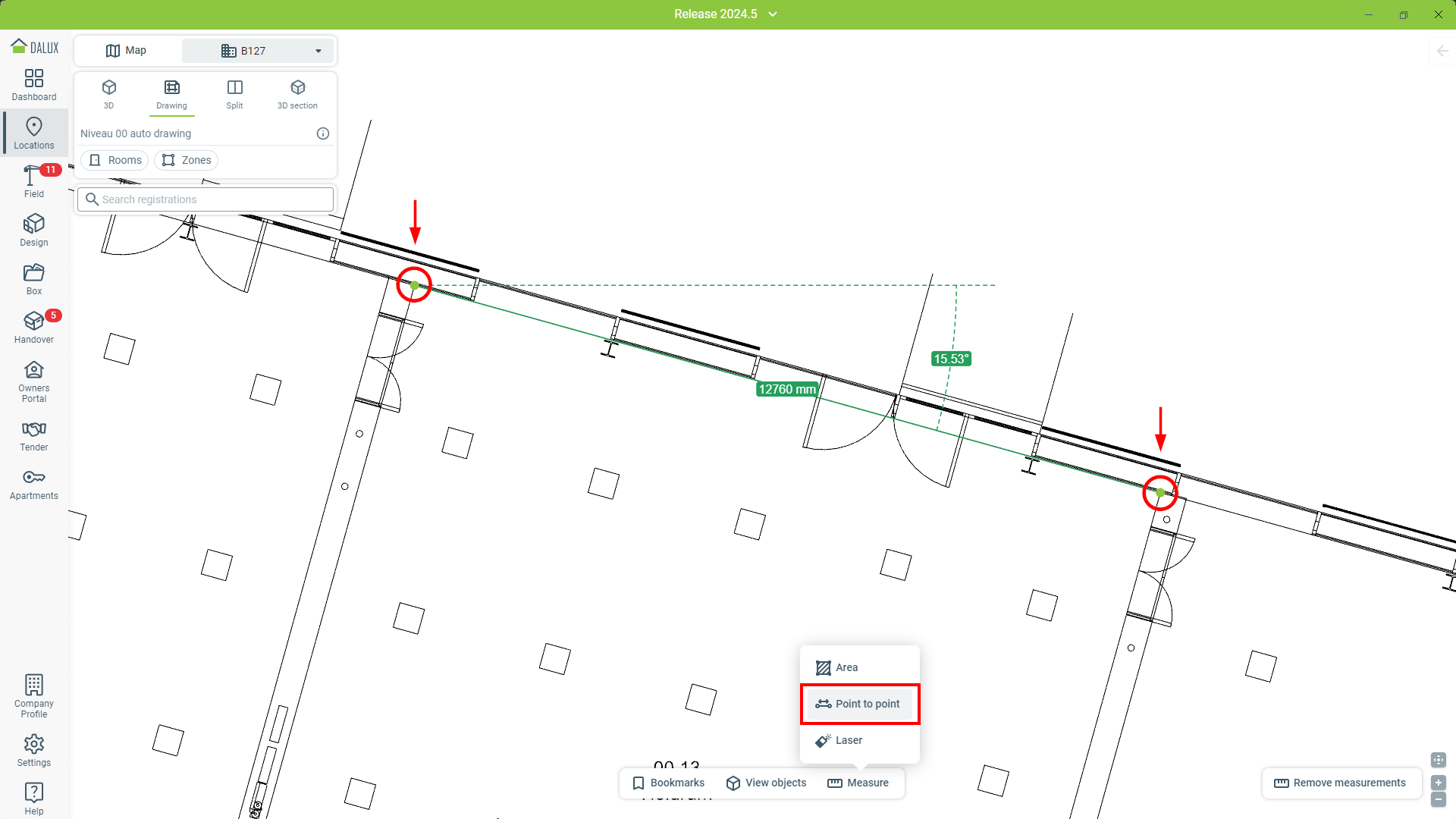

Punktist-punkti
Punktist-punkti mõõtmine võimaldab mõõta kahe punkti vahelist kaugust.
Mine saidile Asukohad ja leia element, mida soovid mõõta
Mõõda
'Punktist-punkti'.
Valige kaks punkti, mille vahel soovite vahemaad saada, klõpsates joonisel. Lisaks vahemaale saate ka nurga horisontaalse baasjoone suhtes.
Nipid ja nõuanded
Saate luua 2D-s mõõtmiste seeria, vajutades pärast esimest mõõtmist Enter . Saate alustada ka uut mõõtmist olemasoleva mõõtmise lõpp-punktist, klõpsates sellel.

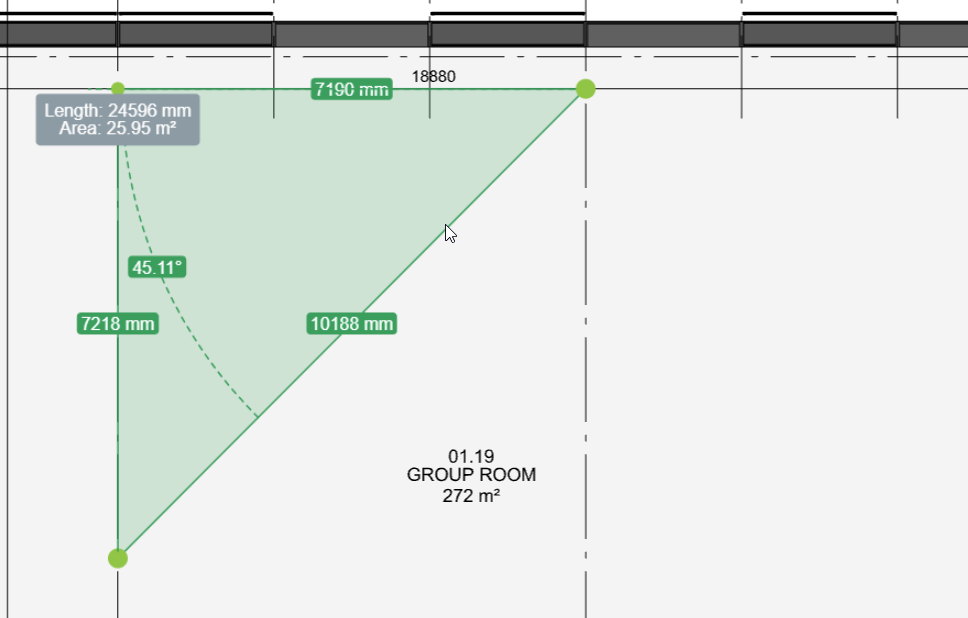

Kui punkt-punkti mõõtmistulemus koondatakse kujundiks, arvutatakse pindala automaatselt välja.
Punktide valimisel aitab snap-funktsioon teil täpselt leida joonisel olevad nurgad. See aitab ka leida 90° nurki sirgete pindade jaoks, nagu seinad ja uksed.
Piirkond
See funktsioon arvutab nii polügooni pindala kui ka ümbermõõdu. Klõpsake ja lohistage oma joonisel, et luua ristkülikukujuline kuju.
Teise võimalusena klõpsake, et luua joonisel üksikud punktid, mis ühendatakse. Kui olete lõpetanud, valige uuesti oma alguspunkt, et pindala arvutada.
Laser
Laserfunktsiooniga saate valida ükskõik millise punkti oma joonisel ja Dalux leiab lähimad kaugused ümbritsevate pindadeni.
Pärast mõõtmist klõpsake ja lohistage keskel, et mõõtmise positsiooni nihutada.
Klõpsake ühe mõõteotspunkti noolel, et muuta mõõtmine järgmisele joonele.
