See artikkel käsitleb, kuidas üles laadida, hallata ja vaadata Daluxisse üles laaditud 'punktipilved'.
Punktipilved on punktide andmekogum, mis sisaldab geomeetrilisi koordinaate, värvi väärtusi ja heledust. Need on tavaliselt genereeritud LIDAR skanneritega, mis skaneerivad piirkonna ja koguvad andmepunkte. Seejärel teisendatakse andmepunktid 3D kujutisteks punktipilve kujul.
Punktipilvi saab Daluxis kasutada mitmel viisil. Kõige levinum kasutus on ehitusprotsessi jälgimine kvaliteedikontrolli või nagu ehitatud võrdluste jaoks.
Tehniline teave
Enamasti on optimaalseks kasutamiseks soovitatav failivorming .laz, kuid Daluxiga töötavad hästi ka teised failivormingud. Soovitame võimalusel järgida allpool eelistatud failivorminguid vasakult paremale.
.laz .las
.e57
.ply
.pts
.xyz
Max faili suurus on 8GB.
.pts ja .xyz failid erinevad oma spetsifikatsioonis, seega ei saa tagada õiget tõlgendamist. Kui see on ainus saadaolev tüüp, saab failide konverteerimiseks kasutada teenust nagu Pointzip.
Dalux ei toeta .rcp faile.
Kuidas määrata punktipilvi
Kasutaja õigused
Projektiadministraatorid, projekti planeerimise juhid ja kasutajagrupid, kellel on Asukohtade 'Muuda' load, saavad haldada punktipilved.

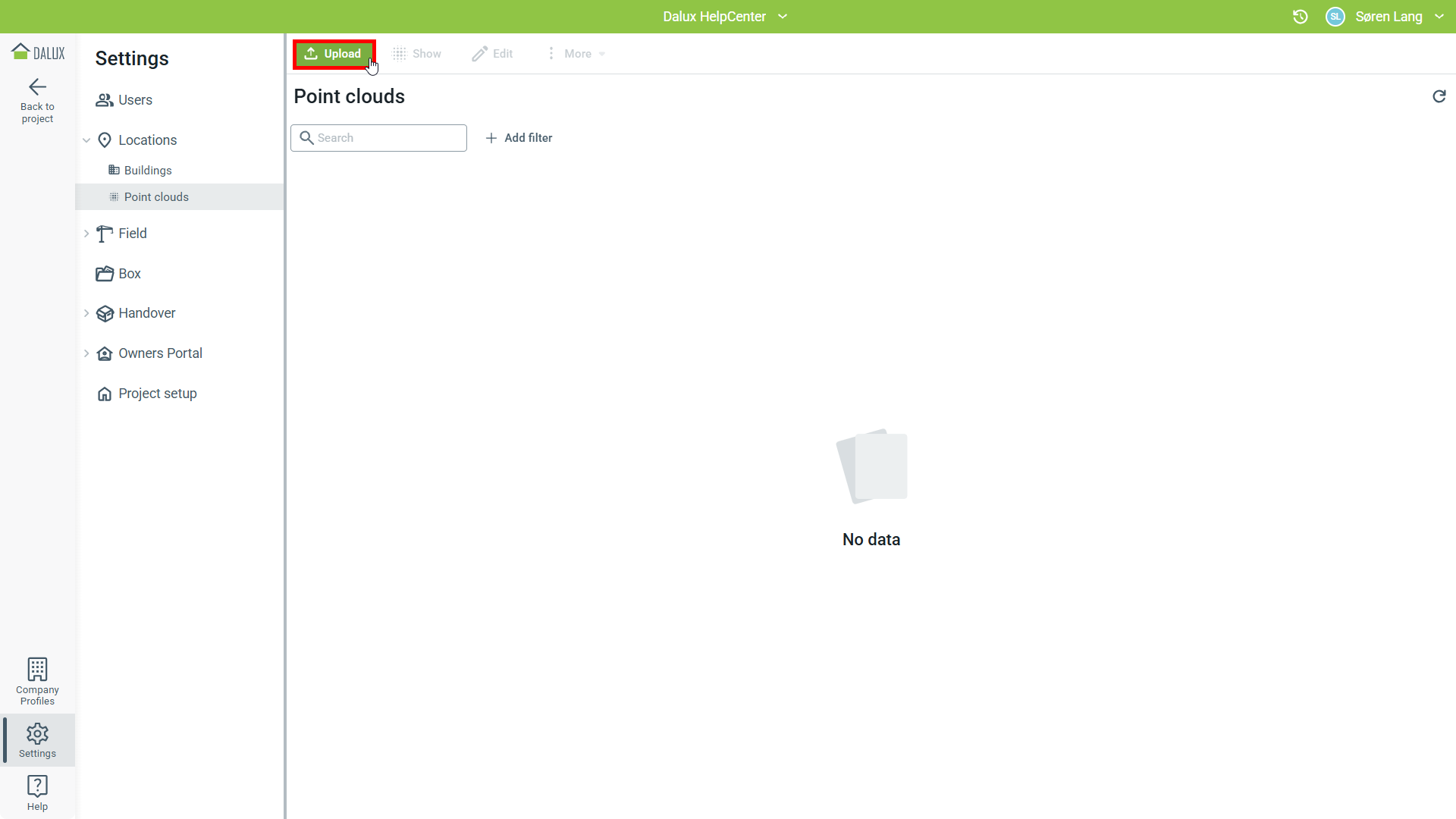

Punktipilvede üleslaadimiseks mine saidile Sätted
Asukohad
Punktipilved
Laadi üles.

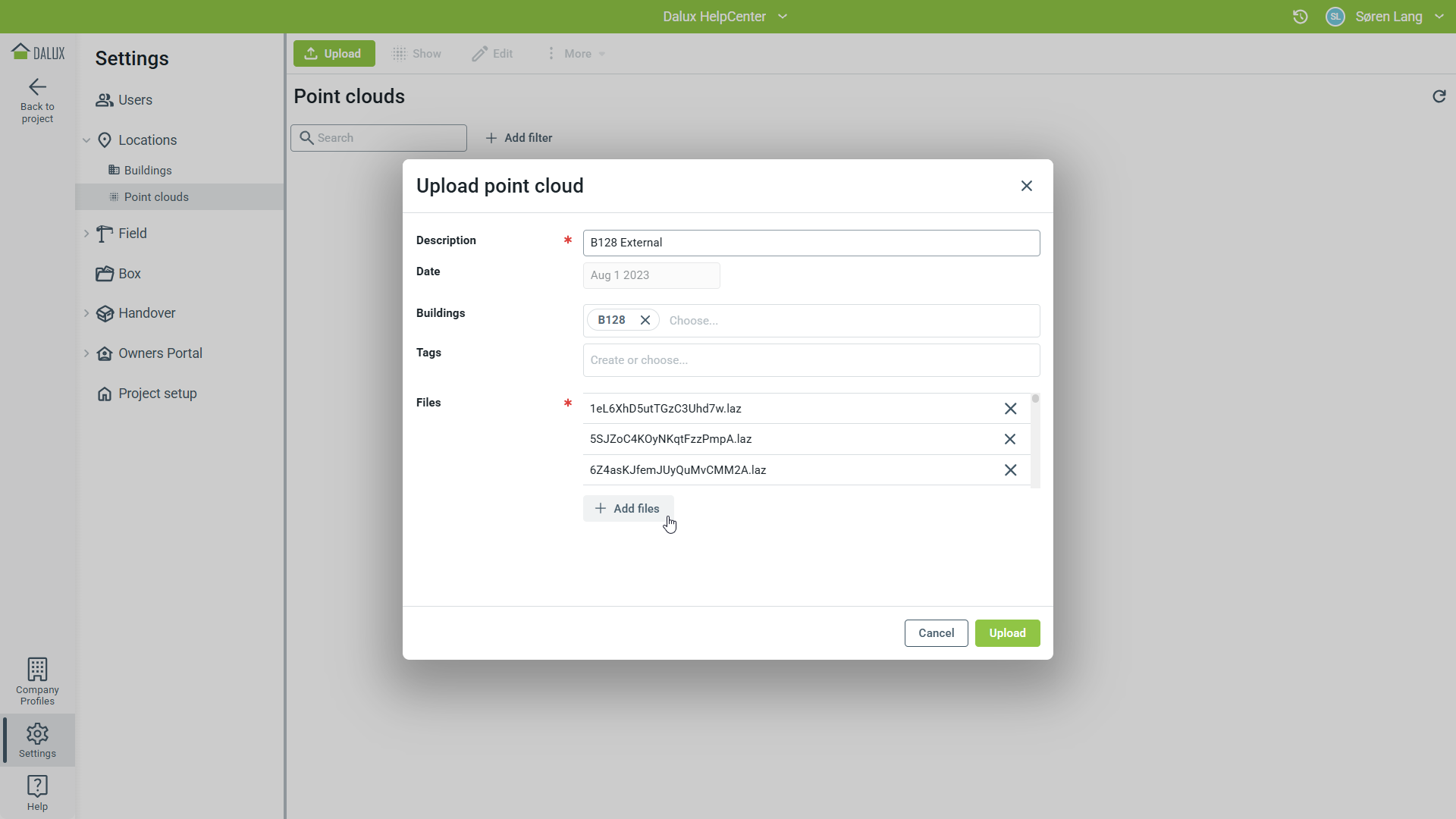

Lisa kirjeldus ja vali, millise ehitisega punktipilv on seotud.
Saad lisada oma sildid, mis aitavad sul hiljem punktipilvi filtreerida ja sortida. Silt on ka see, mida kuvatakse Asukohad.
Ühe või mitme punktipilve faili saab üles laadida samal ajal. Kui punktipilved on üles laaditud, töötleb Dalux faile enne nende kasutamist.
Üksikuid faile saab punktipilvele lisada või sellest eemaldada, valides punktipilve ja klõpsates Redigeeri.
Kogu punktipilve saab kustutada, valides selle, klõpsates Rohkem ja seejärel
Kustuta punktipilv.
Kui teil on punktipilved erinevatest kuupäevadest, looge uus punktipilv ja järgige sama protsessi.

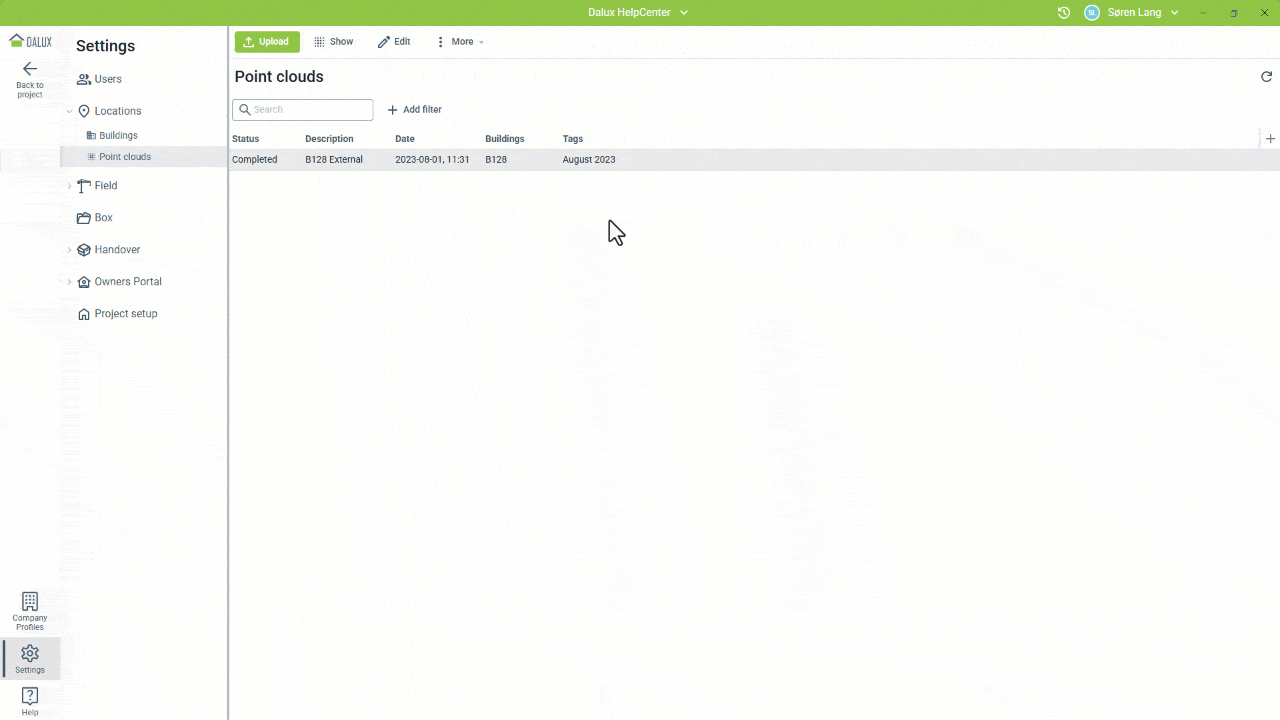

Kui punktipilv on üles laaditud ja töödeldud, saab seda vaadata, klõpsates loendi vaates punktipilvel ja seejärel ülemises menüüs Näita.
Tehniline teave
Kuidas punktipilved Daluxist alla laadida
Kui soovite alla laadida andmeid punktipilvedest Daluxist, minge saidile:
Sätted
Asukohad
Punktipilved
Valige loendi vaates punktipilv
Redigeeri.

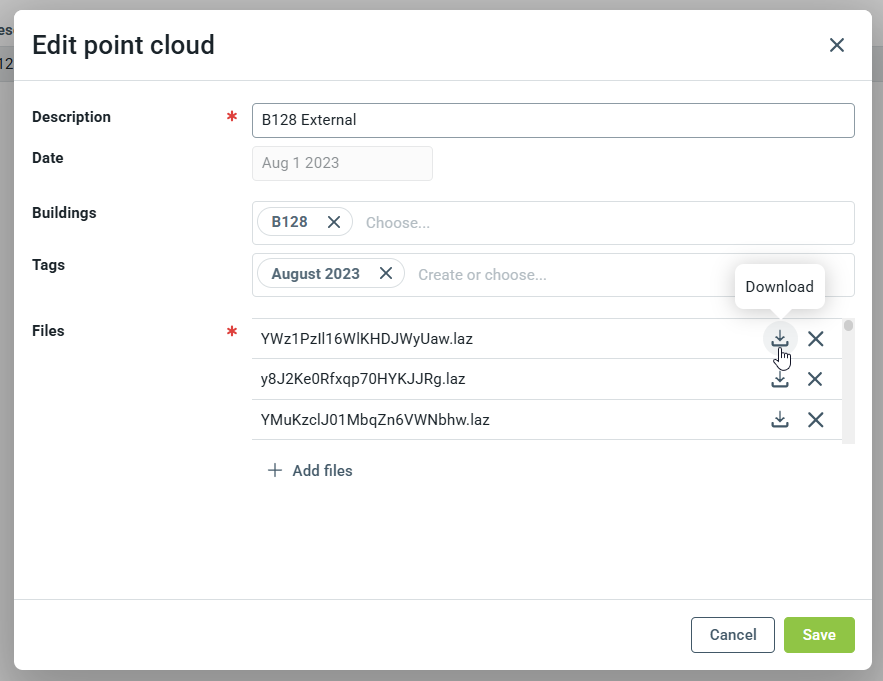

See avab punktipilve ja iga faili saab alla laadida, klõpsates -ikooni.
Kuidas kasutada punktipilve asukohtadega

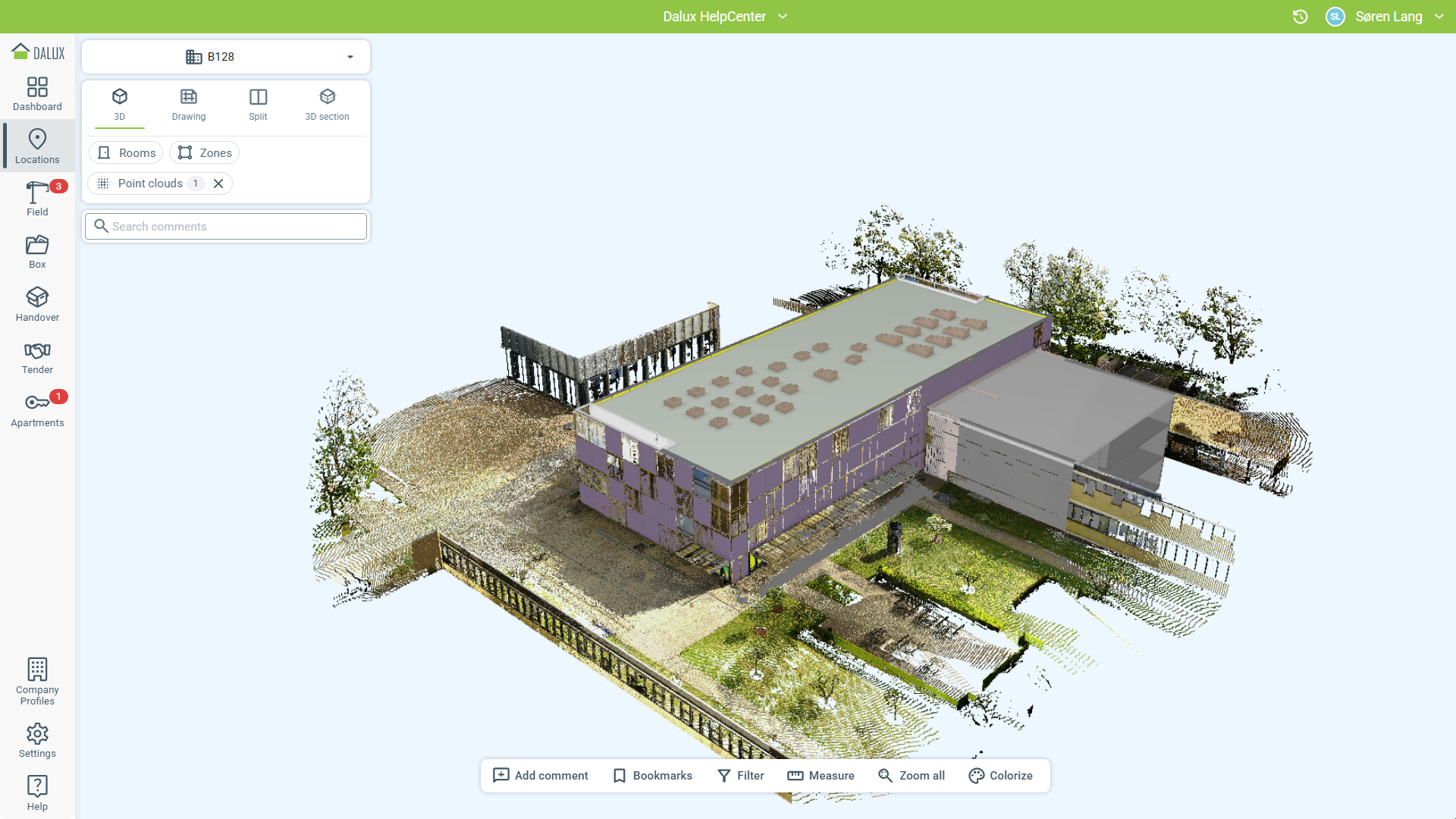

Kui punktipilved ja 3D-mudel on joondatud, võib punktipilve kuvada koos 3D-mudeliga. Punktipilvesid saab vaadata asukohtadest.
Minge saidile Asukohad ja valige punktipilvega seotud ehitis.

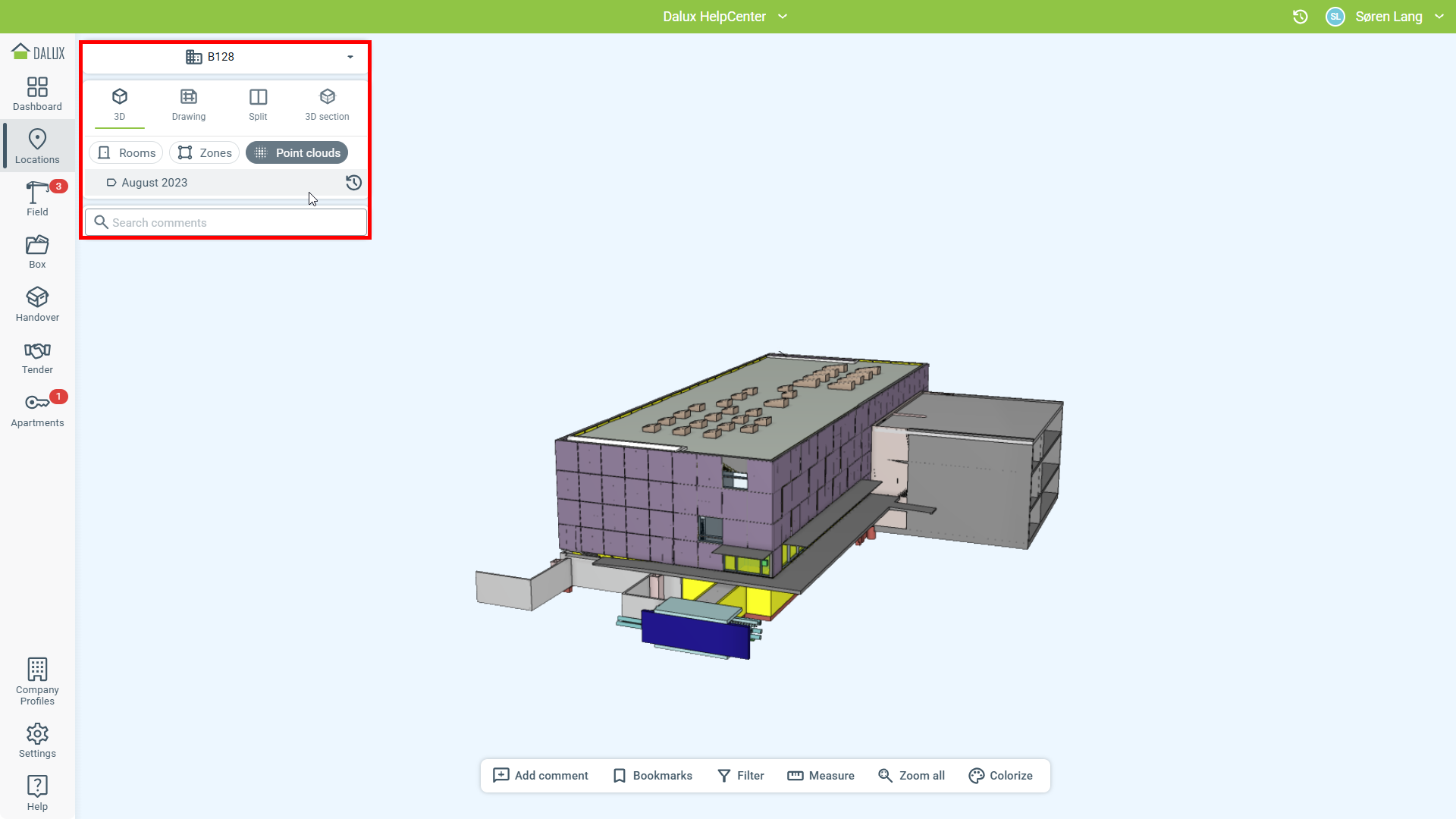

Punktipilved on juurdepääsetavad 3D-st. Klõpsake 3D
Punktipilved. Seejärel saate valida, millist punktipilve vaadata.
Punktipilv kuvatakse koos 3D-mudeliga ja navigeerimine 3D-s toimib Daluxis tavapäraselt.

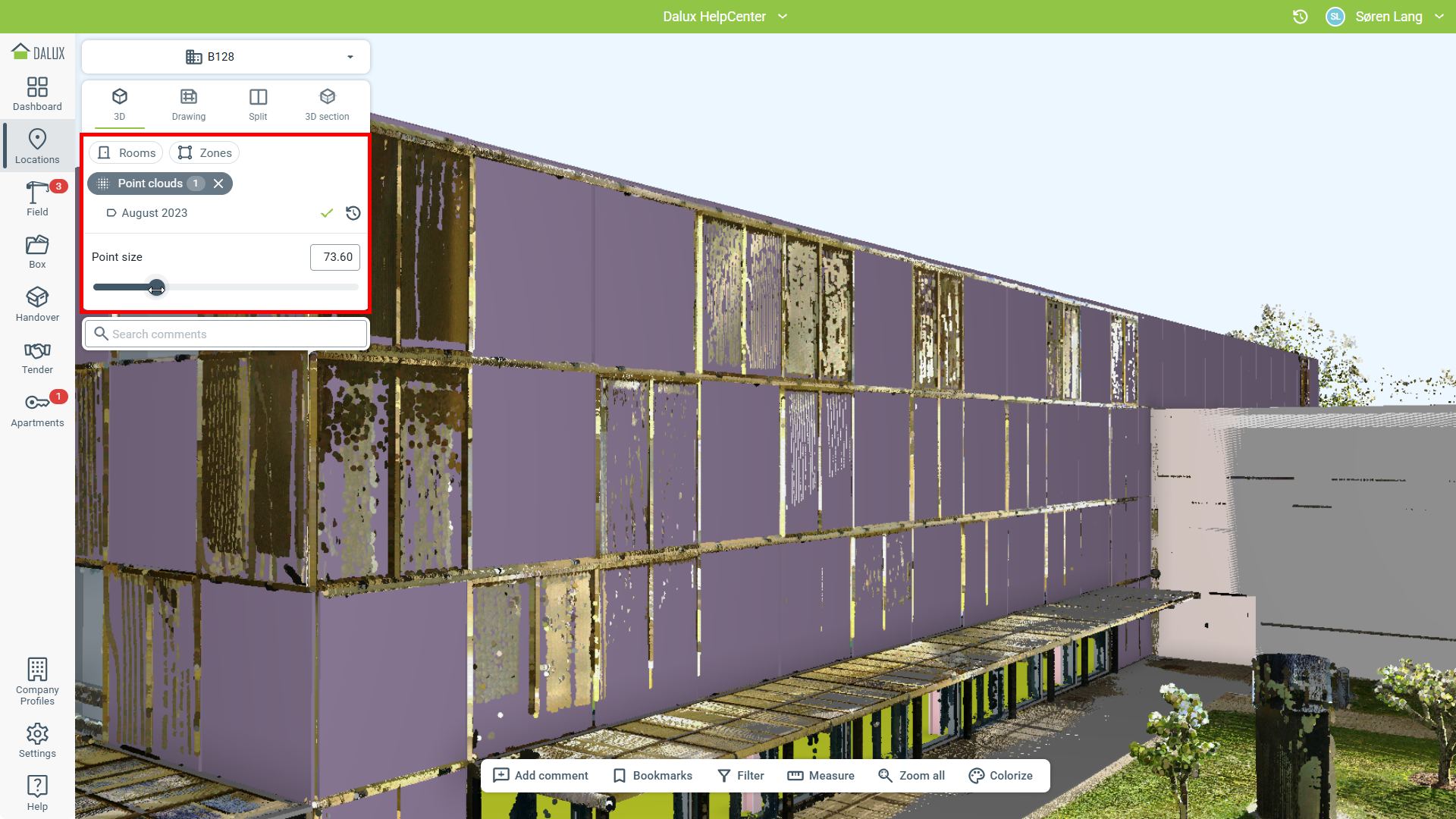

Kui kasutate Daluxi brauseriversiooni, on võimalus muuta punktide suurust 'Punkti suurus' liuguri abil. Kuva kiirendamiseks vähendage üksikasjataset, määrates kõrgema väärtuse. Kõrgema üksikasjataseme saavutamiseks määrake punktisuurus väiksemaks.
Võrdle punktipilve mudeliga
Field Pro ja InfraField Pro programmis saate võrrelda oma punktipilve oma mudeliga. Dalux märgib punktid, mis erinevad teie mudelist seatud kauguse võrra. Aktiveeri 'Võrdle 3D-ga' Asukohad menüüs ja määra lävi eelistatud kaugusele. Dalux kasutab värvikodeerimist, et näidata punkte, mis on lävest kõrgemal või madalamal.
