See artikkel selgitab, kuidas luua joonistest või mudelitest 2D ja 3D objekte Daluxis.
Kuidas luua 2D-objektirühm

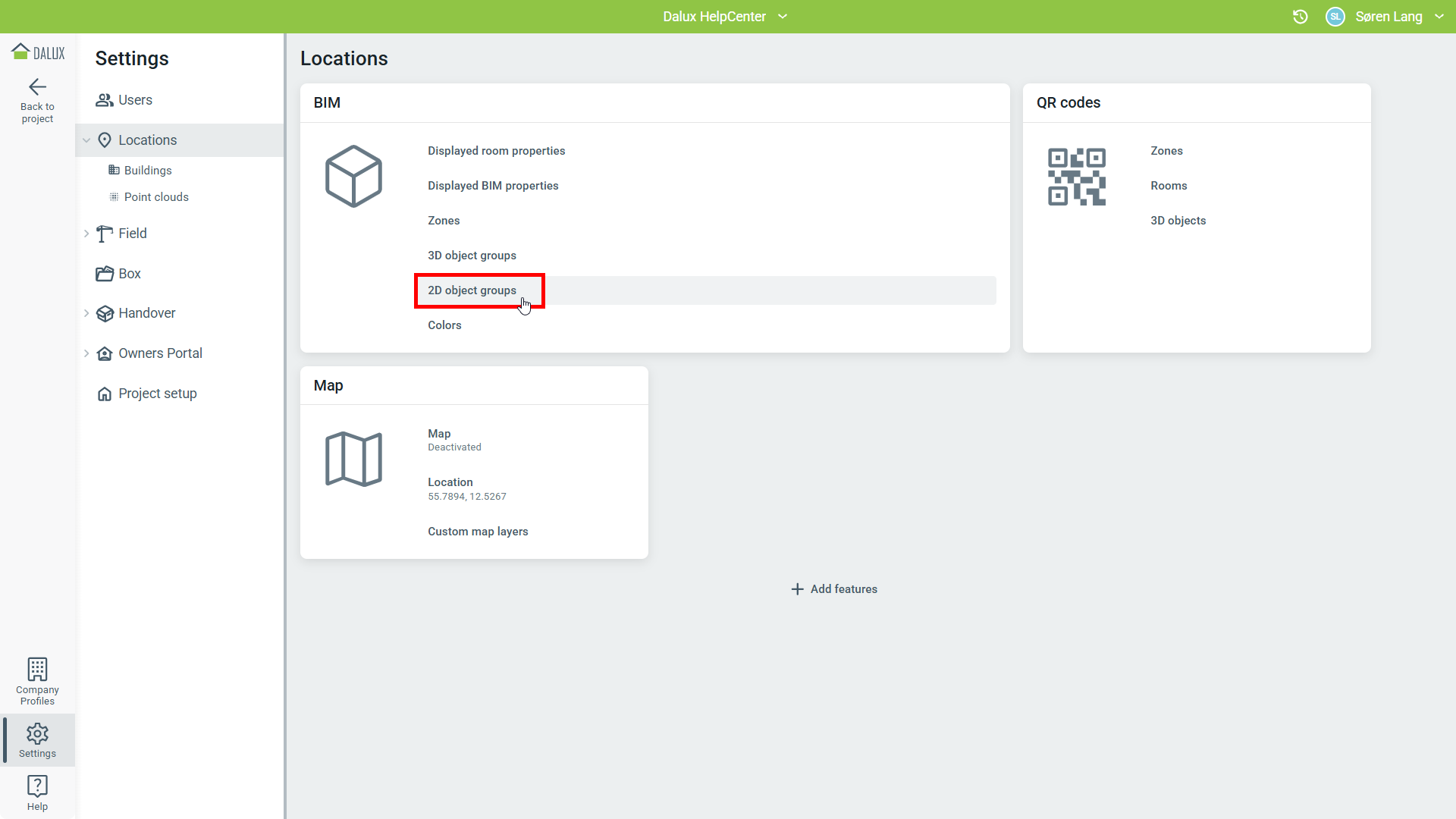

Mine Sätted
Asukohad
'2D objektirühmad'
Vali ehitis.

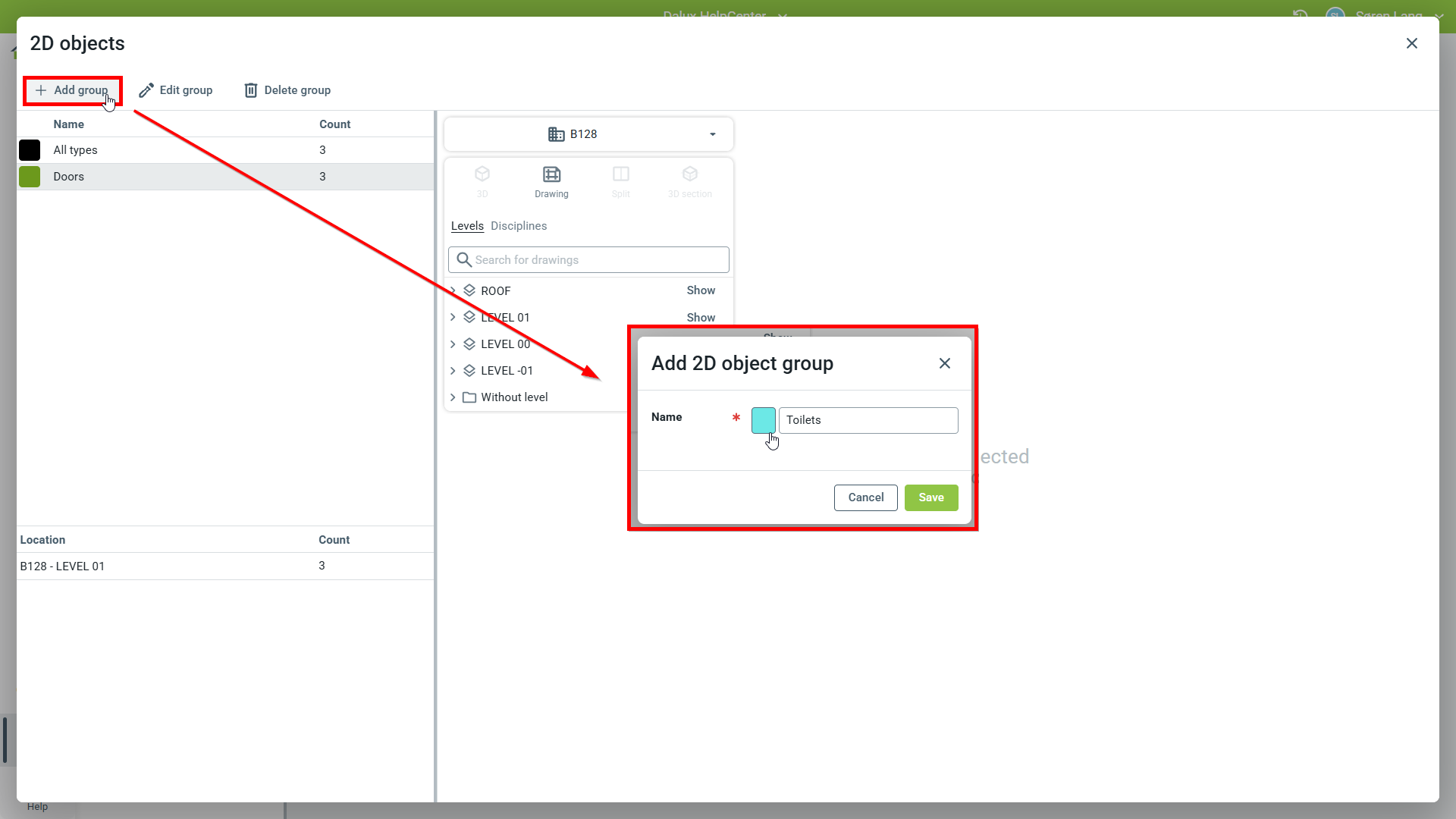

Saate luua uue 2D-objektirühma, klõpsates Lisa.. Andke 2D-objektirühmale nimi ja klõpsake 'Salvesta'.
Valige ehitis ja joonis, kuhu soovite 2D-objekte lisada.

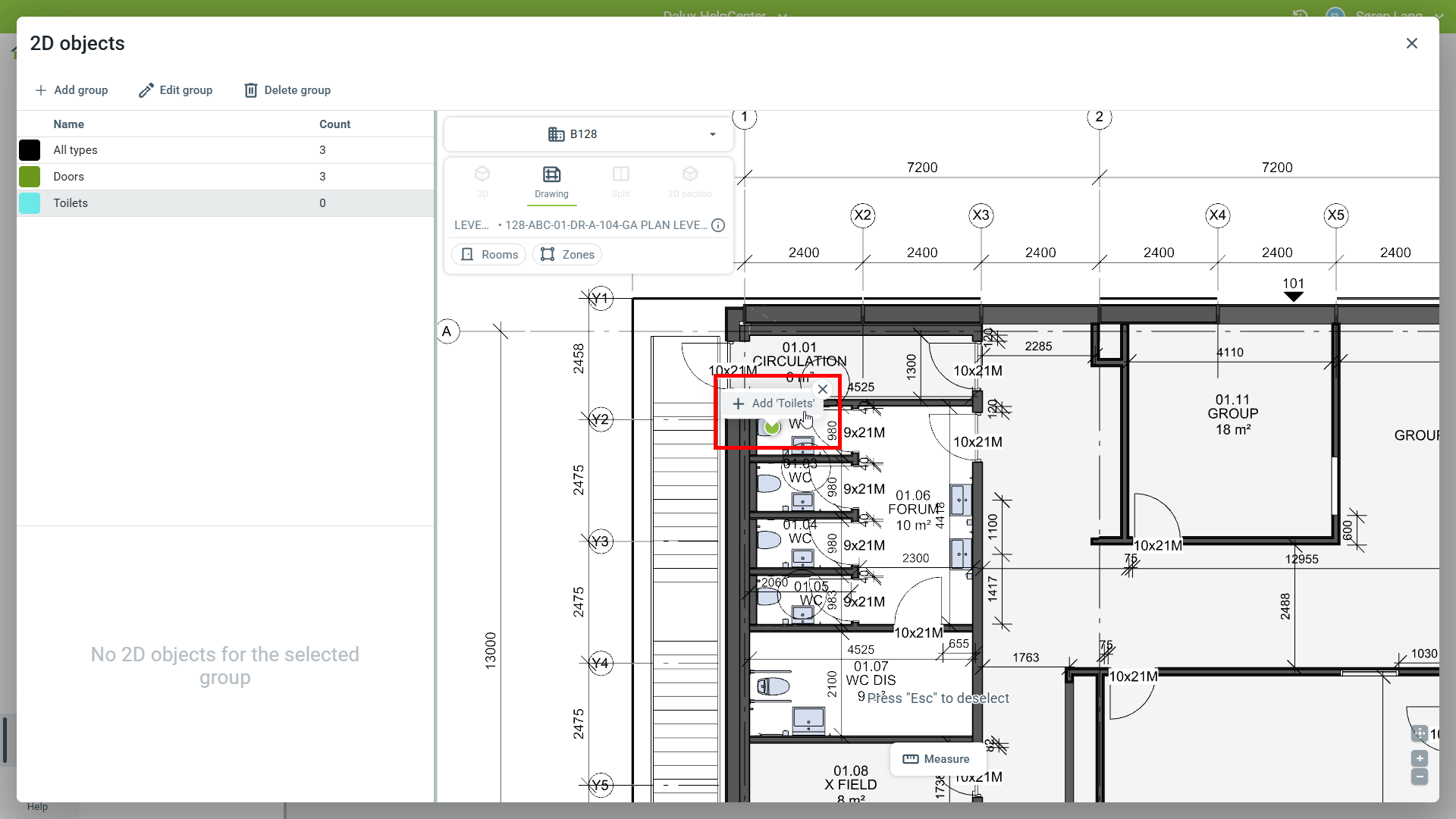

Klõpsake joonisel, et paigutada rühmast 2D objekt. Seejärel klõpsake Lisa. Protsessi saab korrata, et lisada rohkem 2D-objekte.
Nõuanded ja nipid
Kui soovite kasutada 2D-objektirühmi kontrollikavade ja testikavade jaoks, peate määrama ka tsoonid. Kui vajate tsoonidega abi, saate lugeda seda artiklit: Tsoonid ja tsoonikihid.
Kuidas luua 3D-objektirühm

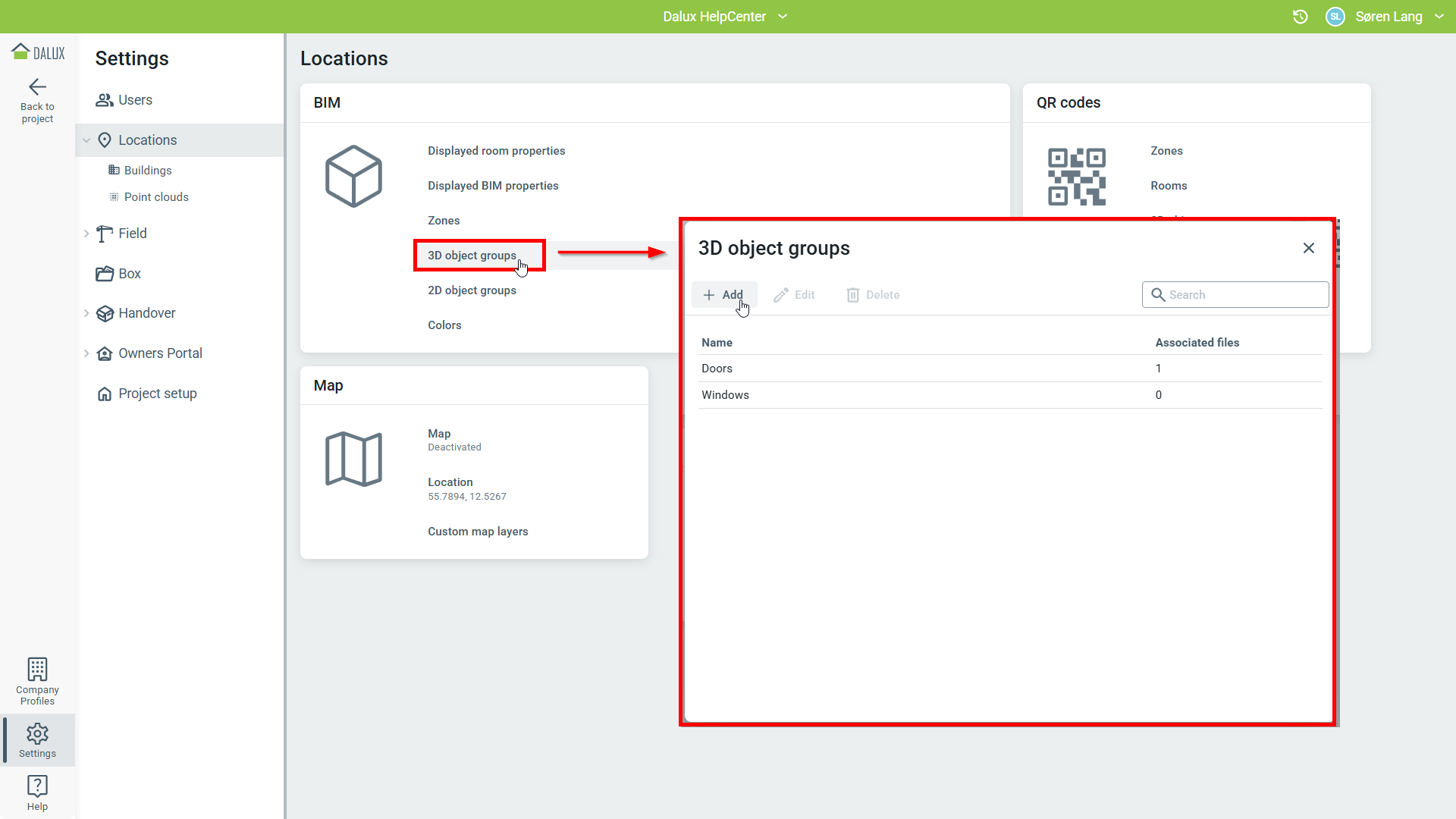

Mine Sätted
Asukohad
'3D objektirühmad'
Lisa.
Kirjutage 3D-objektirühma nimi ja valige ehitis.

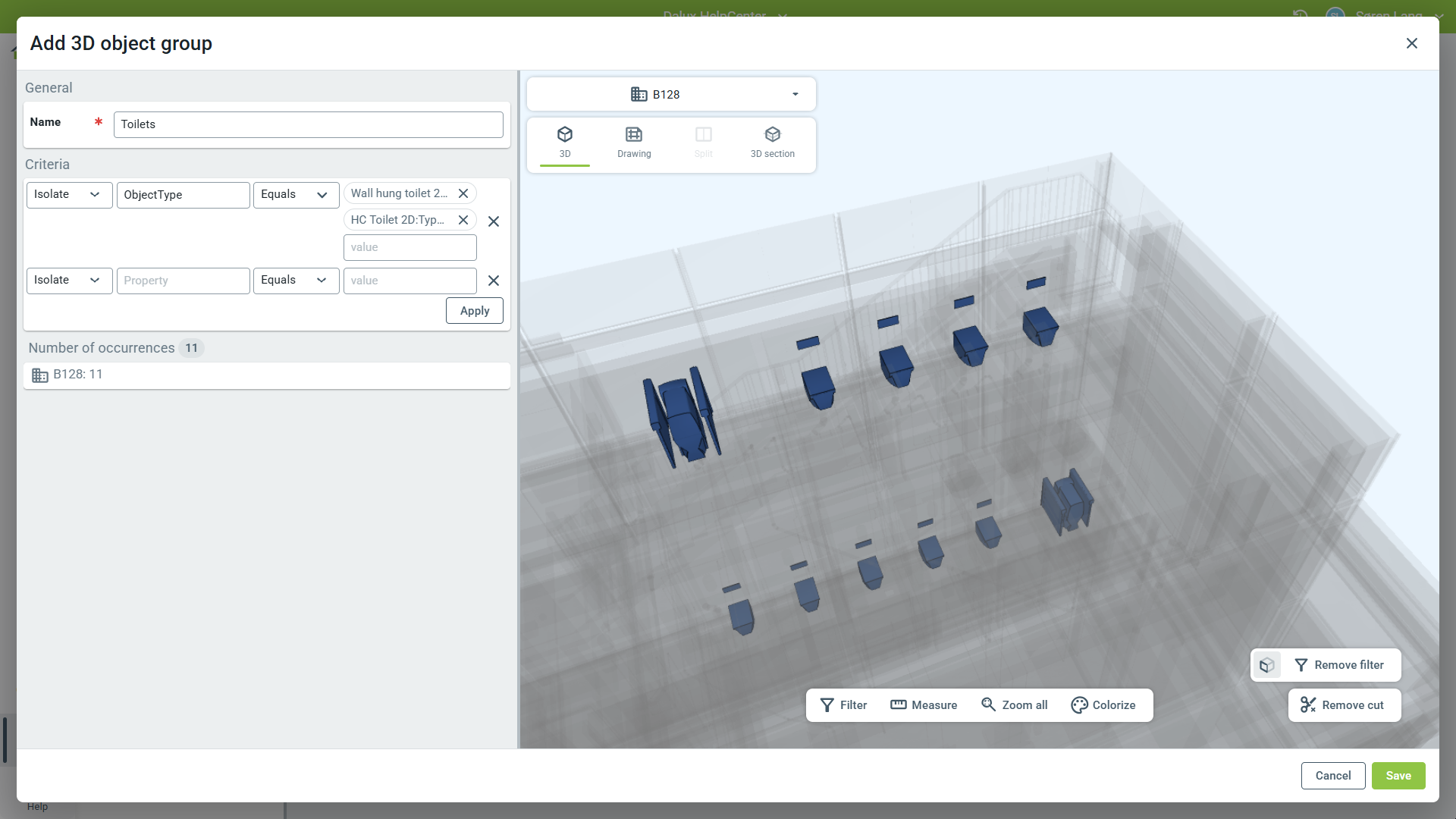

Kasutage filtreid määramaks, milliseid elemente mudelitest soovite rühmas. Vasakul menüüs saate määrata kriteeriumid. Samuti saate filter väärtusel mudeli atribuute.
Filtrite kasutamise kohta saate rohkem lugeda selles artiklis: Filtrid ja visualiseerimine asukohtades
Klõpsake 'Salvesta', et lisada objektid 3D rühma.

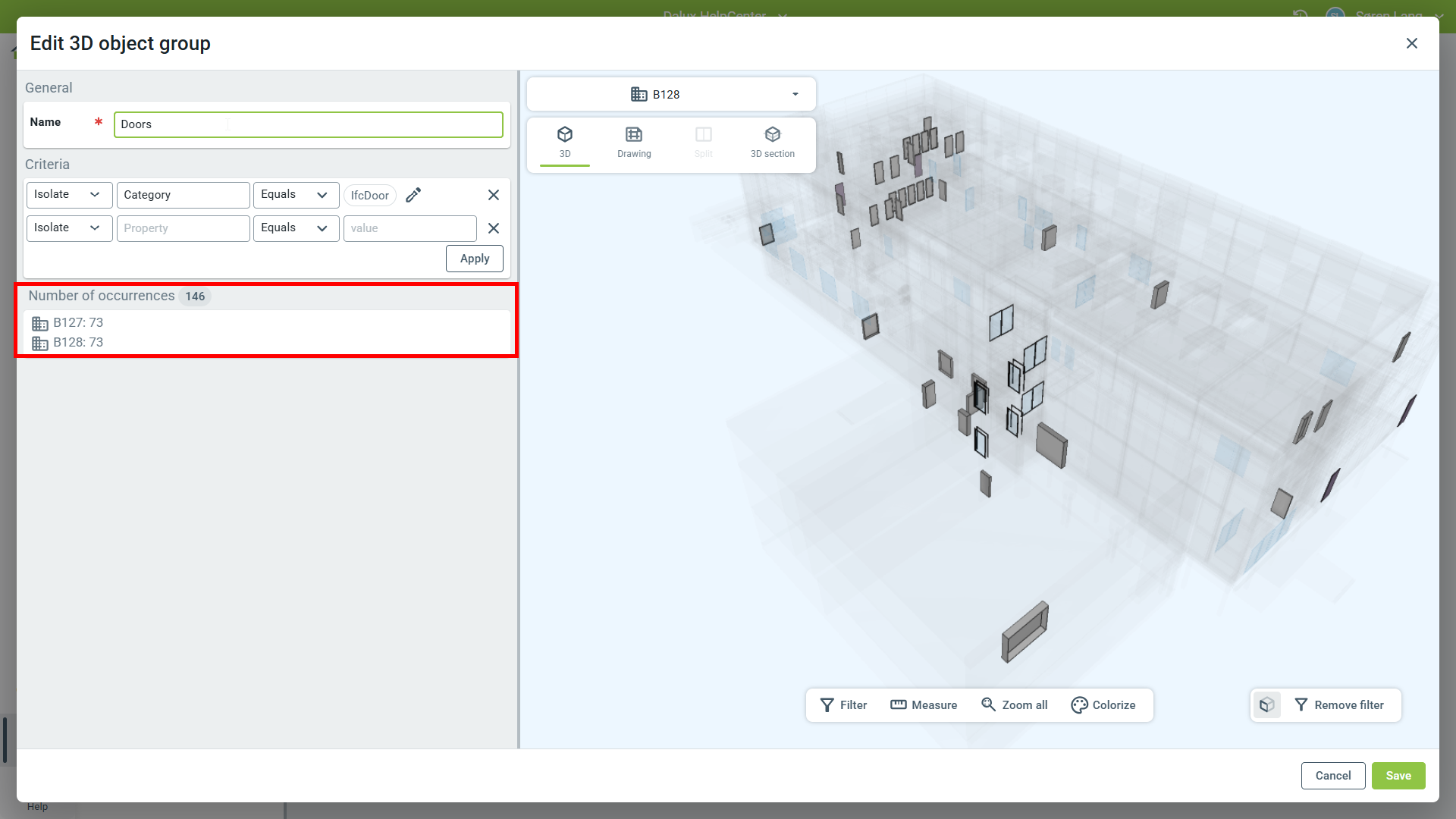

Kui filter on valitud, näete esinemiste arvu ja elemente 3D vaates. Teie filter rakendub kõigile teie ehitistele. Näidatakse kokku, mitu korda see esineb, ja kui palju esinemisi on ehitise kohta.
