See artikkel käsitleb, kuidas navigeerida ja mõõta jooniseid ja mudeleid Dalux Mobile rakenduses.
Dalux Mobile abil pääsete kiiresti juurde projekti joonistele ja mudelitele, et saada vajalikku teavet. Igal kasutajal projektis on juurdepääs Asukohtade moodulile ja sealsetele mõõtmistööriistadele.
Kui kasutate Daluxi töölaual, saate selles artiklis teada, kuidas navigeerida Asukohtades 3D-s: Navigeerimine Asukohtades töölaual.
Video
Kuidas pääseda joonistesse ja navigeerida Asukohtades
Asukohtadesse pääsemiseks vajutage -ikoon alumisel ribal. Saate vahetada kaardi vaate (
) ja joonise vaate (
) vahel. Selles artiklis käsitletakse ainult jooniste vaadet.

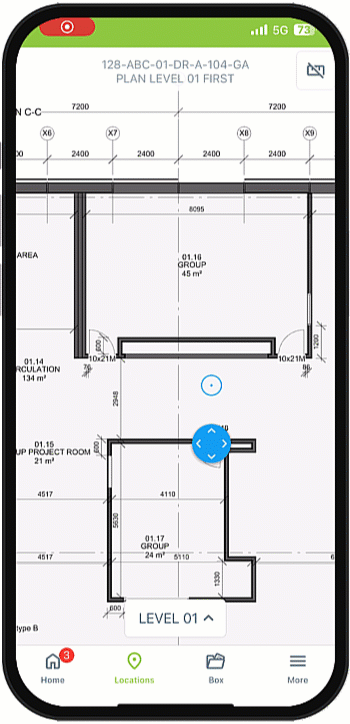

Jooniste vaatamisel Asukohtades saate:
- Kasutage kahe sõrmega suumimiseks
- Vaate ümber lohistamiseks hoidke sõrme ekraanil ja liigutage seda

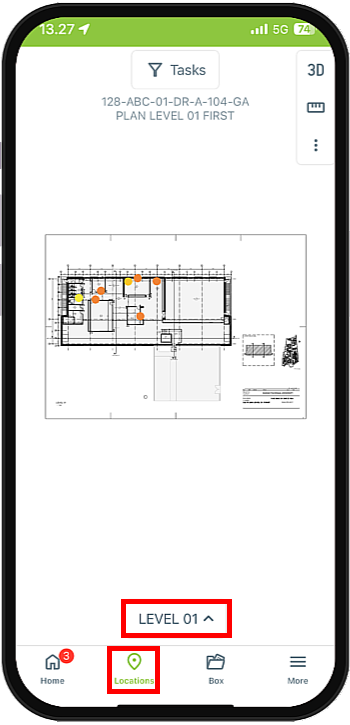

Vaate alumises osas saate muuta kuvatavat joonist, vajutades tasandi nimesid kuvavale nupule. Ekraani ülaosas saab ehitist muuta.

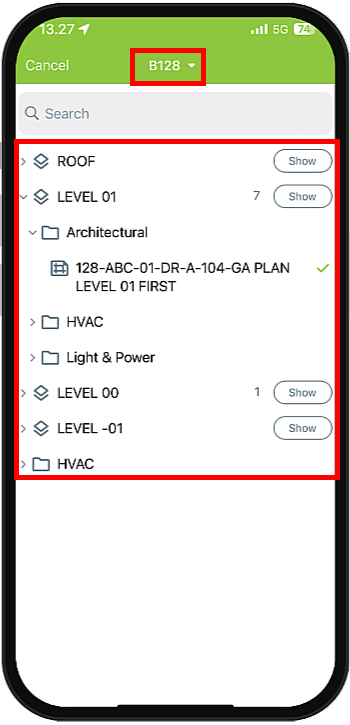

Vaates on näha tasemed ja distsipliinide kaustad ning jooniseid saab avada, vajutades neid.
Saate otsida ka joonise nime.
Vajutades 'Näita' hüppate vaikimisi tasandi joonisele.
Kuidas kuvada erinevaid registreerimistüüpe joonistel

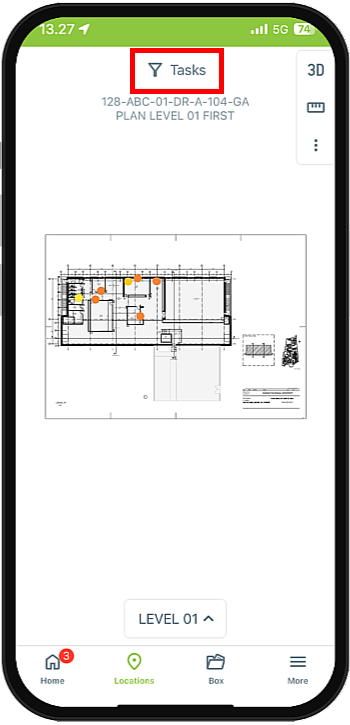

Joonise vaatamisel näete vaate ülaosas, milline registreerimisfilter on hetkel aktiivne.
Vajutage sellele nupule, et kohandada oma filtrit või muuta registreerimistüüpi.

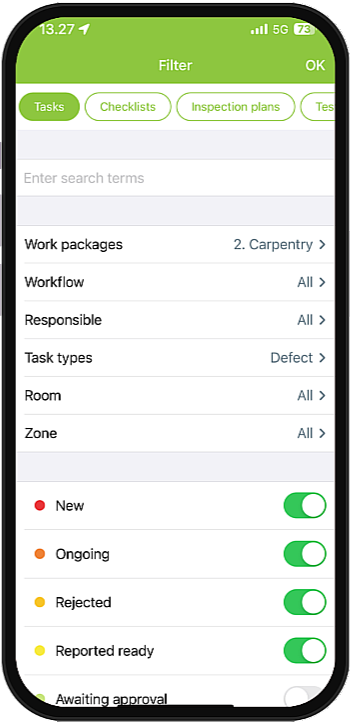

See sõltub teie lubadest ja rollidest projektis, millised tüübid on saadaval. Saate kiiresti luua spetsiifilisi filtreid, et leida, mida otsite. Pärast oma filtri parameetrite valimist vajuta 'OK', et naasta joonise juurde.
Kuidas mõõta 2D-s
Joonise vaatamise ajal saad mõõtmisrežiimi siseneda, vajutades -ikooni.
See näitab sinist mõõteriista. Seda saab sõrmega ümber paigutada. Kui sõrme ekraanilt eemaldad, paigutatakse mõõtmispunkt.
Seejärel saad mõõteriista teise asukohta viia, et saada pikkusmõõt. Kui teed rohkem kui kaks punkti, kuvatakse mõõdetava kujundi keskel piirkond.
Mõõtmisrežiimist väljumiseks vajuta uuesti -ikooni.
Kuidas juurdepääseda ja navigeerida 3D-s

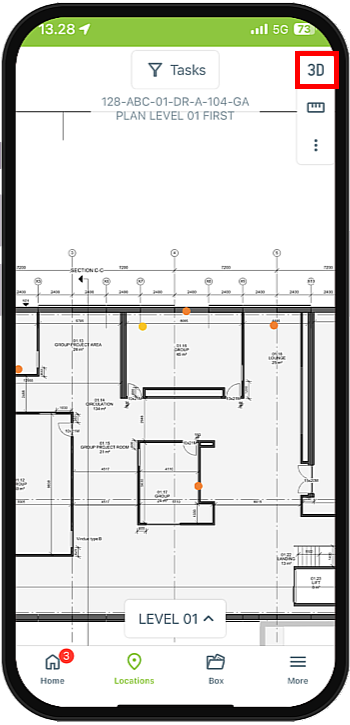

Kui vaatad joonist, mis on kaardistatud BIM-mudeliga, on joonise vaates nähtav 3D nupp. Selle nupu vajutamisel muutub vaade Dalux BIM Viewer'iks.

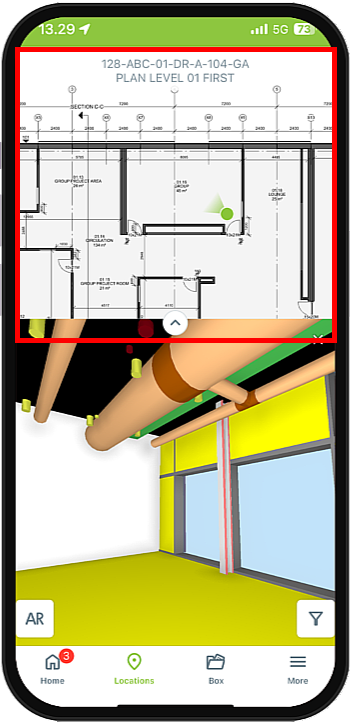

Vaikimisi 3D-režiim on jagatud vaade. See võimaldab hüpata asukohta, vajutades joonisel punktile. 3D vaade kuvatakse allosas. Jagatud vaade lukustab kõrguse valitud tasemele, mis tähendab, et sa ei saa mudelis vertikaalselt liikuda.
3D vaates saad:
- Vaadata ringi, hoides sõrme ekraanil ja liigutades seda
- Liikuda mudelis edasi-tagasi, pigistades kahte sõrme sisse ja välja
- Täisekraanis, vertikaalselt, tõmmates kahe sõrmega üles või alla ekraanil
Kui soovid täisekraani vaadet 3D-s, vajuta ekraani keskel asuvat -ikooni.
Kuidas näha BIM omadusi ja kasutada filtreid 3D-s

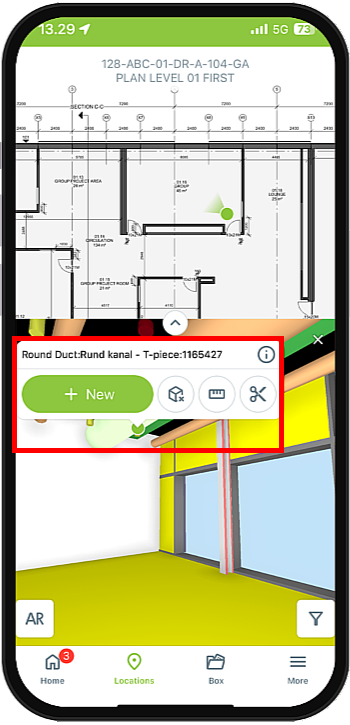

3D vaates saad 3D objektidele vajutada, et näha objekti nime ja pääseda juurde rohkematele atribuutidele, vajutades -ikooni.
Samuti saab objekti peita, luua mõõtmisi või luua lõike. Lisateabe saamiseks vaata selle kohta videot lehe ülaosas.

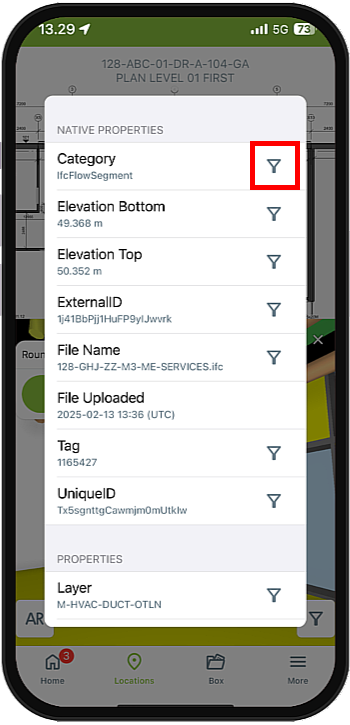

BIM objekti atribuute vaadates saate kiiresti rakendada erinevate atribuutide filtreid, vajutades -ikoonidele. Atribuutide akna sulgemiseks ja filtrite rakendamiseks vajutage väljapoole akent.
Loe edasi
Et õppida rohkem Dalux Desktopi lõigete ja mõõtmiste kohta, saate lugeda seda artiklit: Kuidas lõigata ja mõõta.
