Revit plugin on plugin, mille on välja töötanud Dalux ja mis integreerub Reviti, toetades mitmesuguseid funktsioone, nagu mudelite ja jooniste üleslaadimine, kommentaaride loomine ning Mudeli kinnitamise funktsioon.
See artikkel selgitab, kuidas pluginat installida ja üldiselt kasutada, sealhulgas kuidas luua kommentaare Revitis ja kuidas seda kasutada Mudeli kinnitamisega. Selleks, et õppida, kuidas lisandmooduli abil mudeli või joonise üleslaadimise protsess läbi teha, võite lugeda seda artiklit: Kasuta Revit lisandmoodulit 3D mudelite ja jooniste üleslaadimiseks ja uuendamiseks.
Tähelepanu
See lisandmoodul töötab ainult Revit'i täisversioonidega, veenduge, et teie Revit'i versioon toetab lisandmooduli versiooni. Kui Revitit uuendatakse, võib see põhjustada probleeme lisandmooduli versioonide mittevastavuse tõttu.
Kuidas Revit pluginat alla laadida ja seadistada

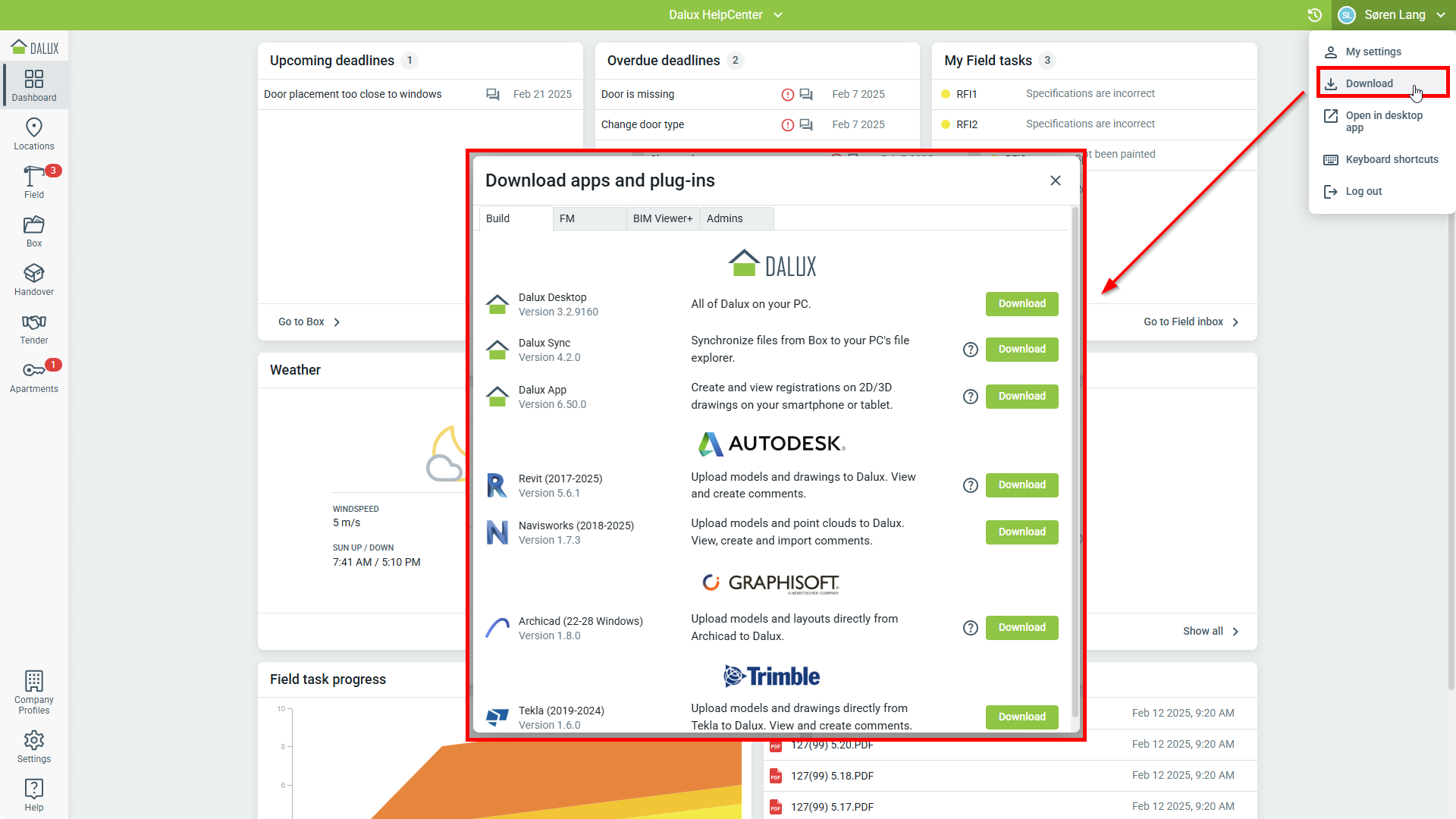

Kui olete oma projektis veebis sisse logitud, valige paremas ülanurgas oma nimi ja minge Lae alla jaotisse. Leiate praeguse Reviti plugina Autodesk alt:
Tehniline teave
Lisandmooduli installimise alustamiseks peate sulgema kõik töötavad Revit'i eksemplarid.
Kui olete MSI faili alla laadinud, avage see ja järgige installiviisardi juhiseid.

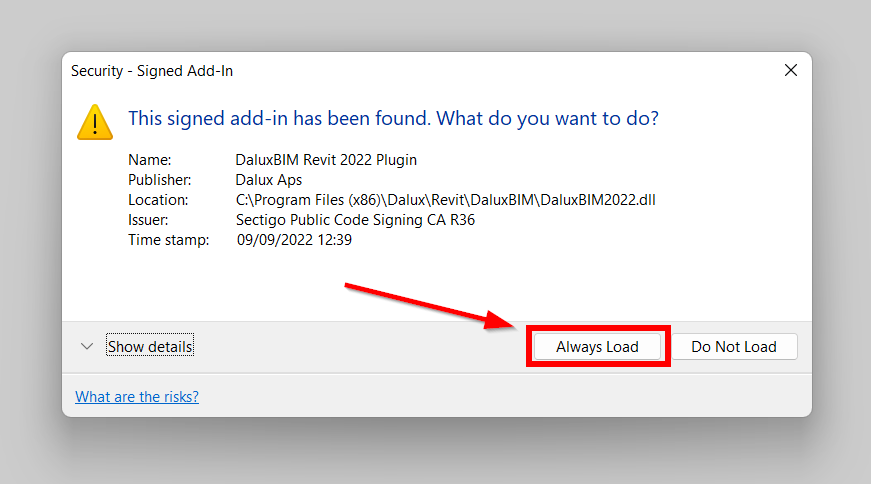

Järgmine kord, kui avate Reviti, küsib turvapop-up, mida teha Dalux/Revit pluginaga. Vali ‘Alati Laadi’:

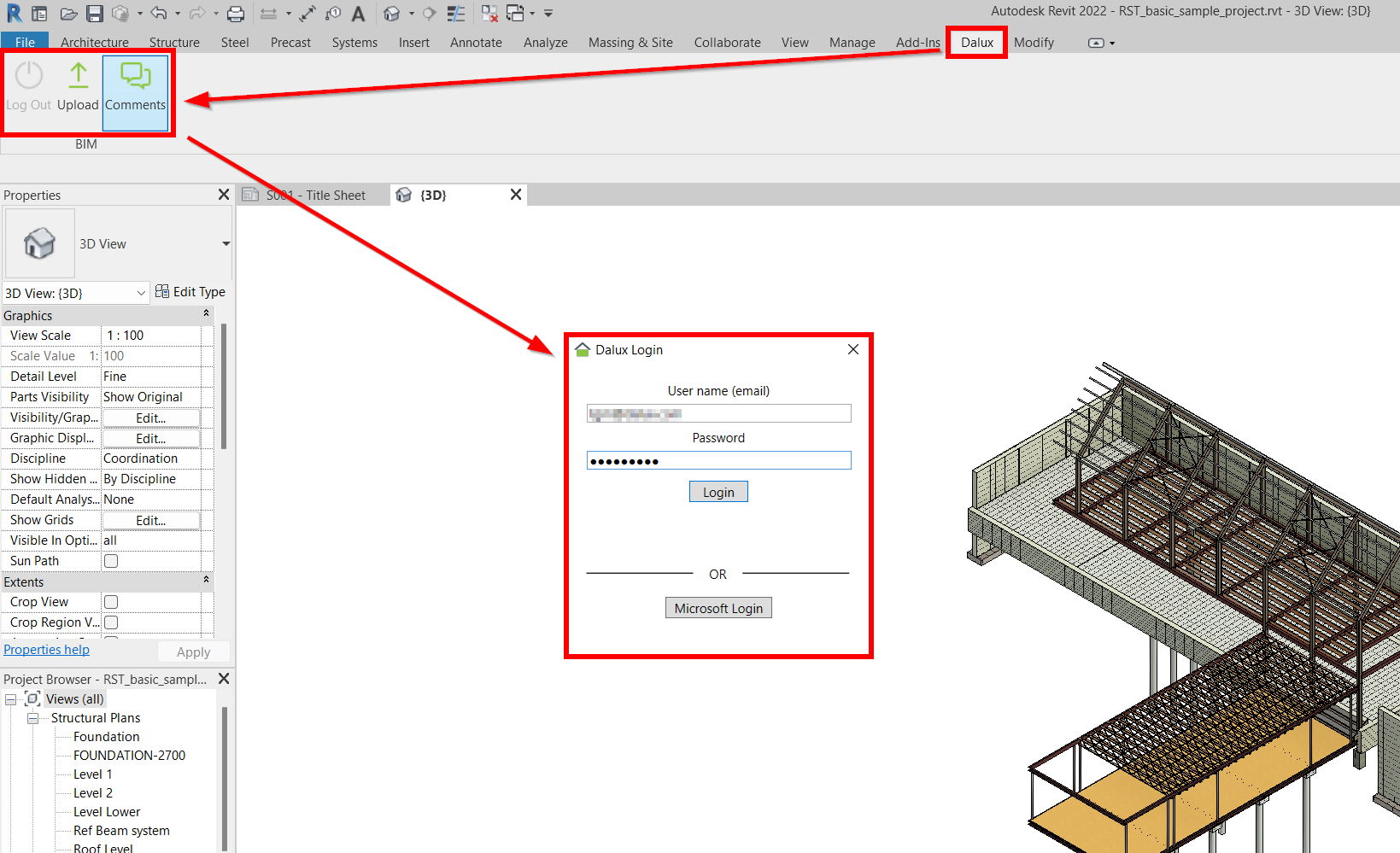

Kui Revit on mudeli laaditud, leiate Daluxi plugina lintide hulgast Daluxi vahelt. Kui klõpsate kas Lae üles või
Kommentaar, palutakse teil oma Daluxi kontoga sisse logida. Logi sisse oma Daluxi kontoga:
Kuidas luua ja uuendada kommentaare
Rohkem teavet
Kui soovite kommentaaride kohta rohkem teada saada, võite lugeda seda artiklit: Kuidas kommentaare seadistada.
Kommentaarides saate valida, millistes oma projektides soovite kommentaare vaadata, uuendada või luua:
Kui olete oma projekti valinud, ilmub akna paremale küljele menüüveerg.
Kommentaari lisamiseks valige Lisa kommentaar ja looge uus kommentaar samamoodi, nagu teeksite seda otse Daluxis, valides tüübi, suhtluskanali, vastutuse ja muu teabe:
Olemasolevate kommentaaride vaatamiseks saate valida kausta ja valida kirje. Akna allosas näete punase joonega sisu eelvaadet. Kommentaari avamiseks täisekraanil ja kogu sellega seotud teabe kuvamiseks topeltklõpsake lihtsalt kommentaaril.
Selles aknas saate ka kommentaari redigeerida või vastata, ja isegi sulgeda selle, kui probleem on lahendatud ja teil on vajalikud õigused.
Mudeli kinnitamine integreerimine
Revit plugin integreerib ka Daluxi Mudeli kinnitamine funktsiooni. Seda integratsiooni kasutades saate hõlpsasti teha oma Reviti mudelis muudatusi Daluxi kattuvuse kontrollid või metaandmete kontrollid alusel.
Selleks avage Revit ja avage Reviti fail, mis vastab teie Daluxi projekti mudelile. Seejärel klõpsake Mudeli kinnitamine, mis avab ainult mudeli kinnitamiseks mõeldud Dalux Desktopi eksemplari, kus saate teha kattuvuskontrolle.
Siin saate teha kattuvuskontrolle, et näha, kus probleemid tekivad, ning seejärel klõpsake Daluxis, jaotises Mudeli kinnitamine (ainult Desktop), Ava Revitis. See avab Reviti ja suunab otse Reviti valitud objekti asukohta:
Valitud objekti ja kattuvuse kontrolli teabega saate mudeli/metaandmed vead parandada.
