Laadi üles IFC mudelid ja 2D joonised

See artikkel käsitleb, kuidas laadida üles IFC mudelid ja 2D joonised Daluxisse ning kuidas kaardistada jooniseid IFC mudelile.

Video

Laadi üles IFC/3D mudelid

IFC mudeli üleslaadimiseks Daluxisse mine saidile

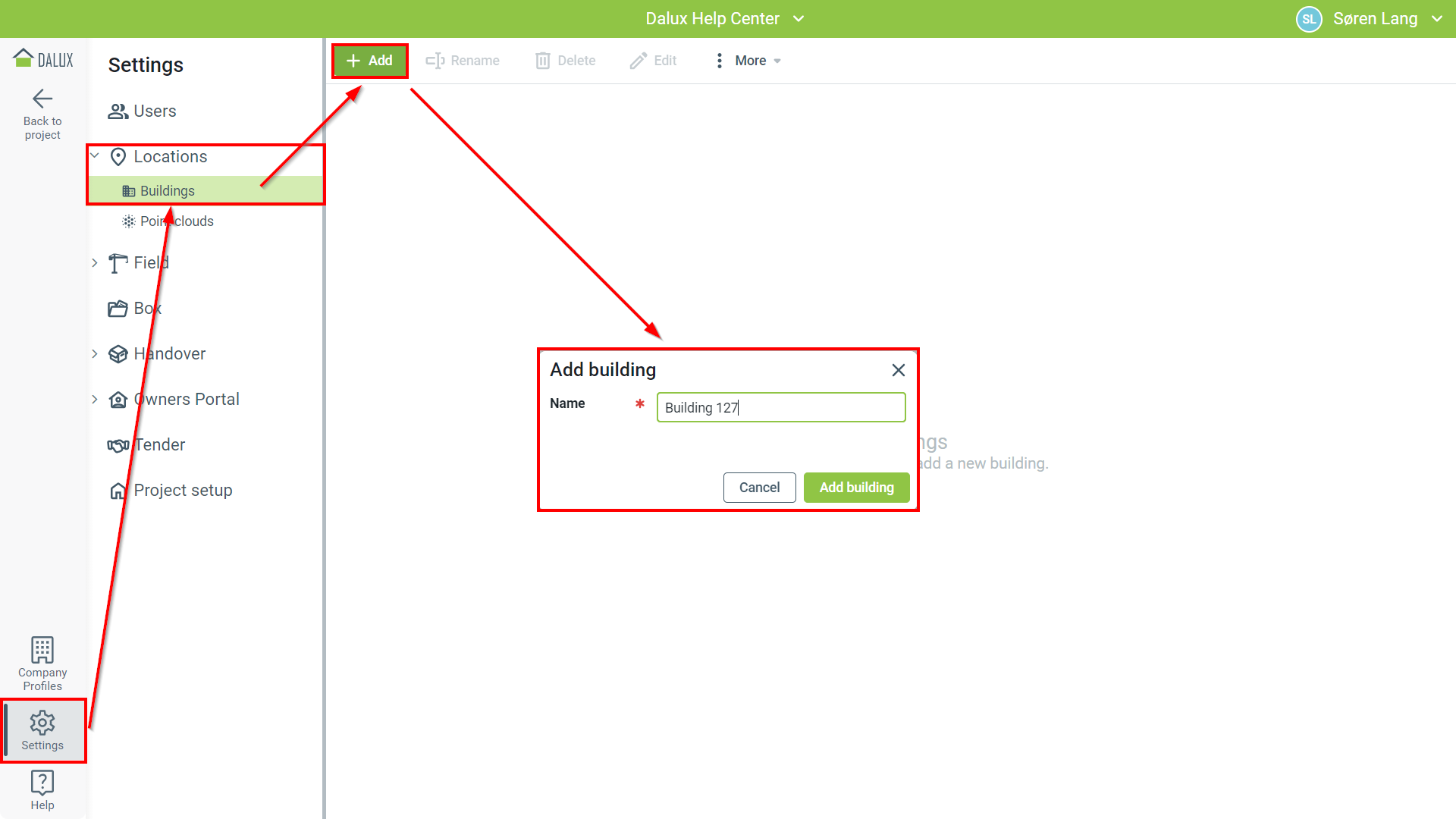

Sätted Asukohad Ehitised Lisa sisesta ehitise nimi 'Lisa ehitis':

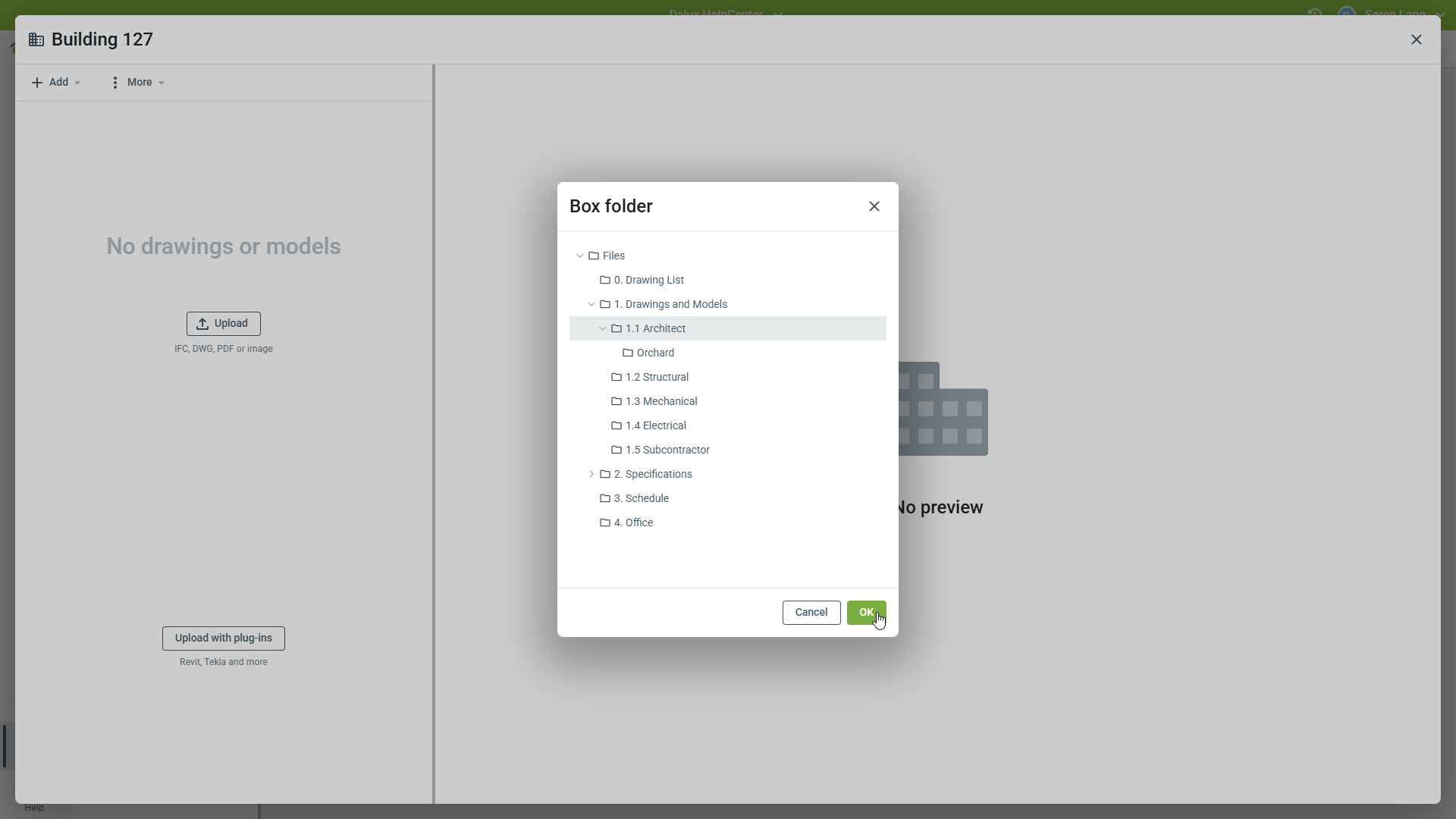

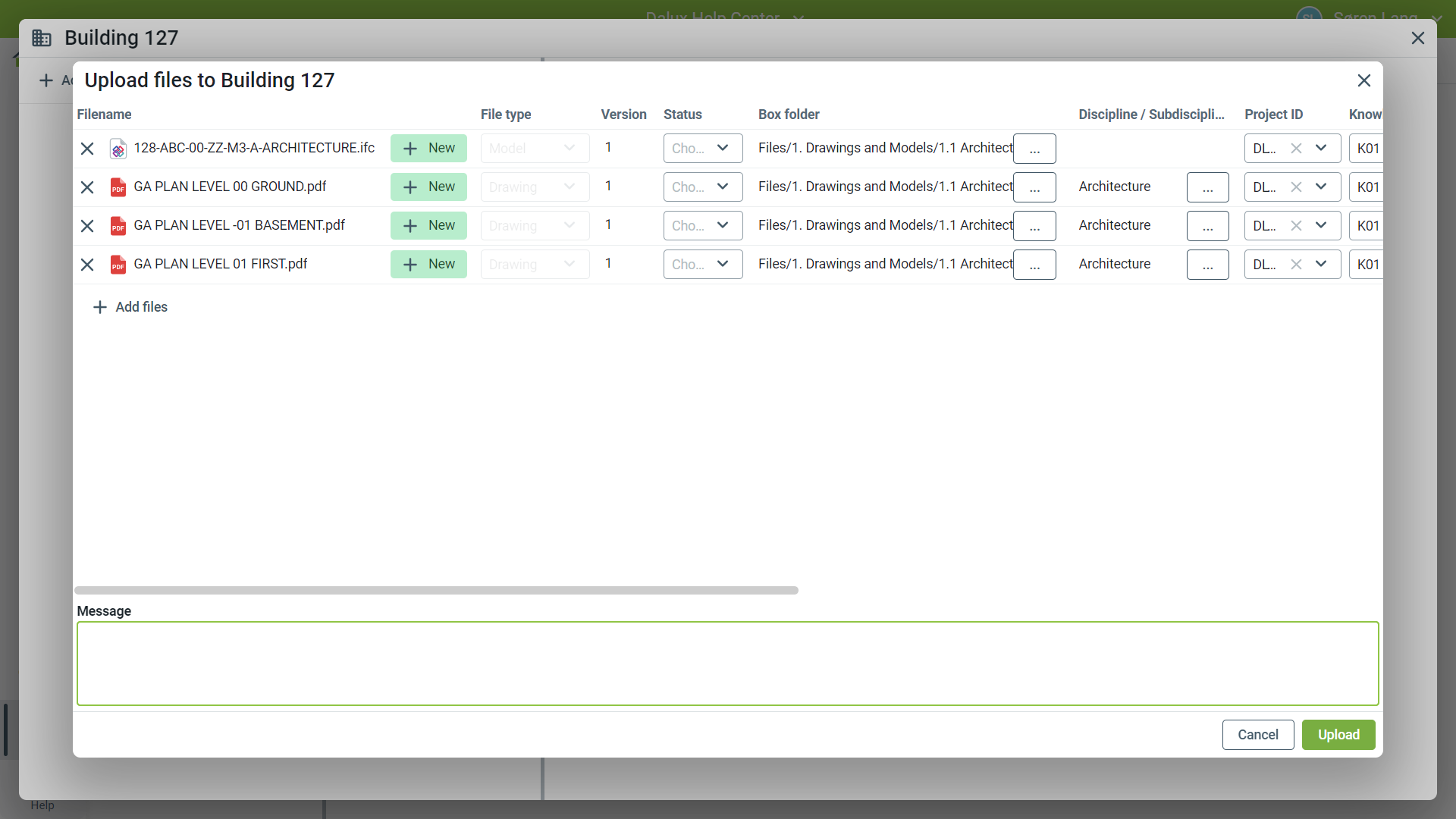

Seejärel klõpsake nuppu 'Laadi üles' ja leidke failid, mida soovite üles laadida. Kui teil on Box ja kausta struktuur, palutakse teil valida, millisesse kausta failid üles laaditakse. Seda saab hiljem muuta.

Olenevalt teie projekti seadistusest on teil üleslaadimisel erinevad suvandid. Teil on võimalik määrata distsipliinid, lisada metaandmeid ja määrata faili staatus. Kui olete lõpetanud, klõpsake 'Laadi üles', et faile üles laadida ja töödelda.

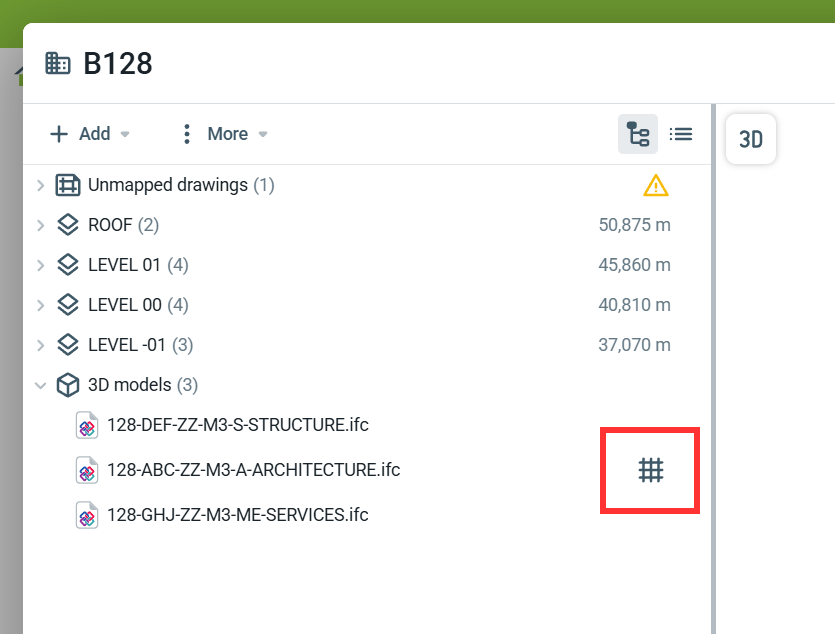

Näita ruudustikku

Kui mudel sisaldab ruudustikke, saate neid kuvada oma automaatjoonistes ja oma mudelite 2D-lõigete loomisel.

Valige oma ehitise seadetes fail, mis sisaldab ruudustikke, mida soovite kuvada.

Mine saidile:

Sätted AsukohadEhitised

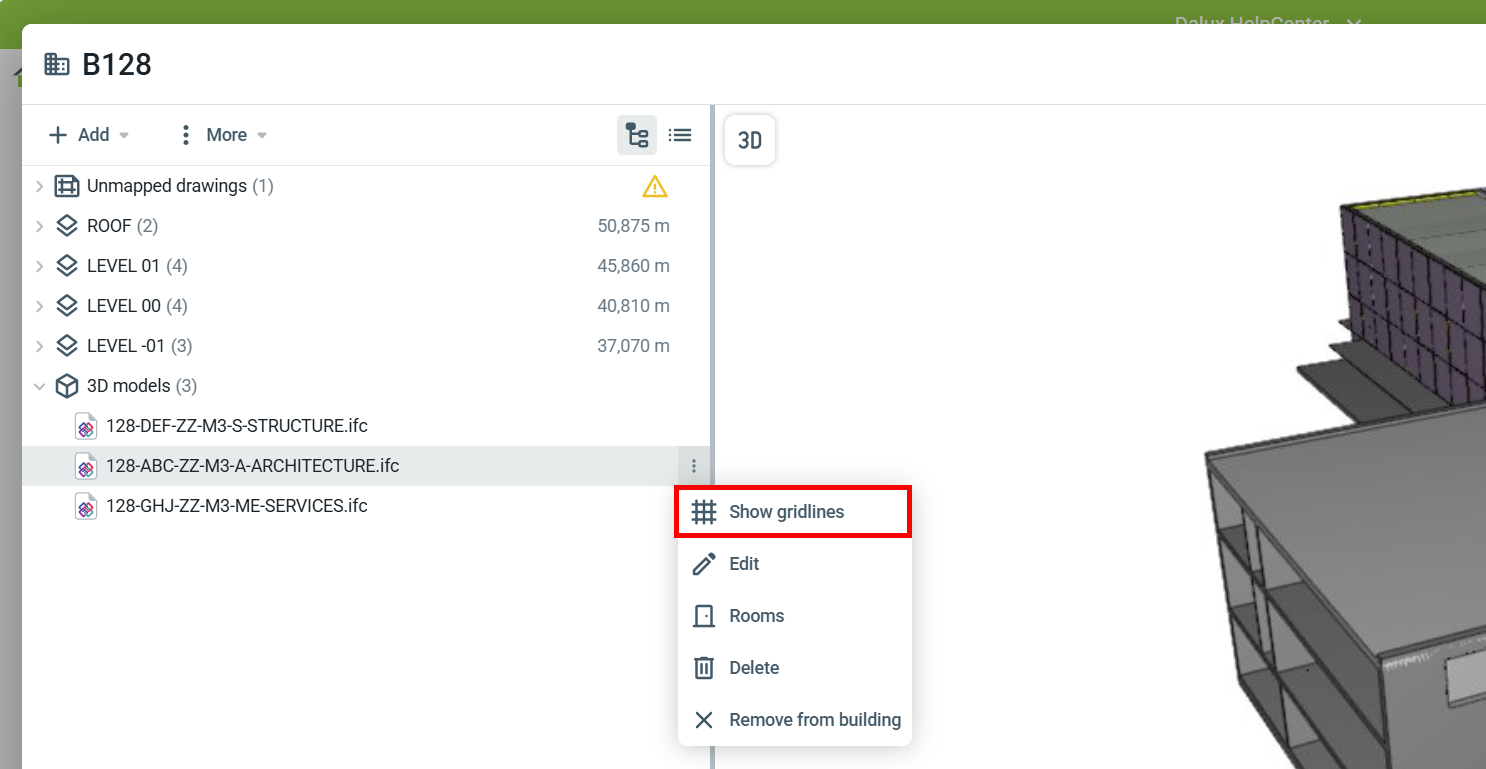

ja valige, millist mudelifaili tuleks ruudustiku kuvamiseks kasutada, klõpsates Näita ruudustikku.

Teie ehitis töödeldakse uuesti, et need nähtavaks muutuksid.

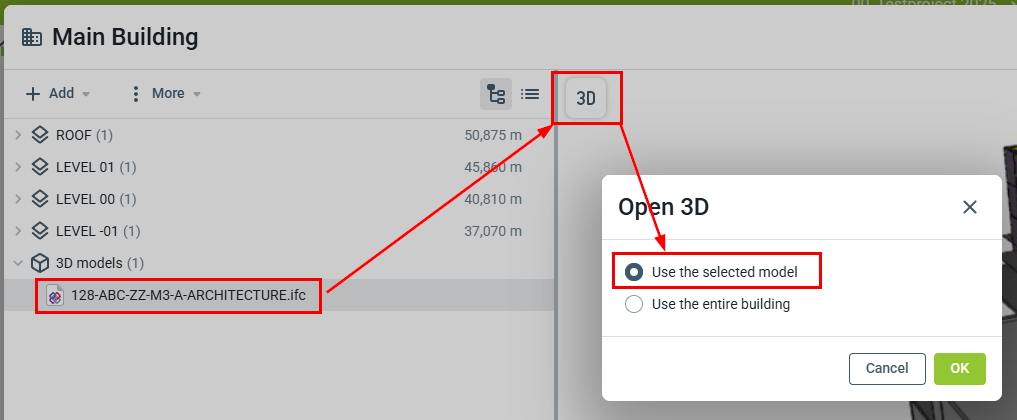

Kontrollimaks, kas mudel sisaldab ruudustikku:

Vali mudel'Kasuta valitud mudelit''OK'

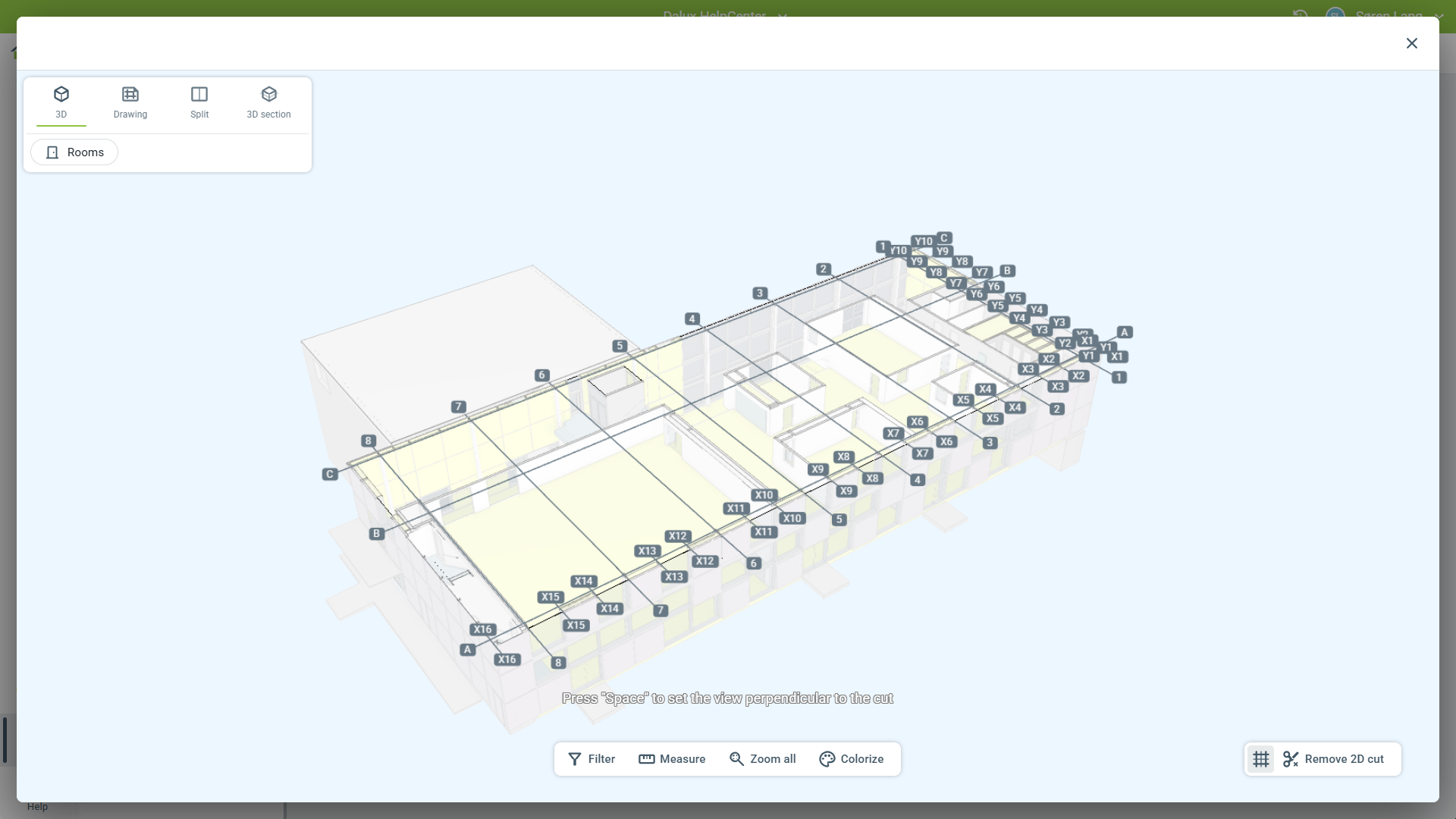

Kui mudel sisaldab ruudustikke, kuvatakse need 2D-lõike tegemisel.

Ruudustiku kuvamiseks kasutatav mudel on teie asukohtade sätetes märgitud . Neid saab nüüd kuvada 2D-lõigetes ja automaatjoonistel.

Lisa tasemeid ehitisele

Kui IFC fail on üles laaditud, on aeg lisada tasemeid ehitisele.

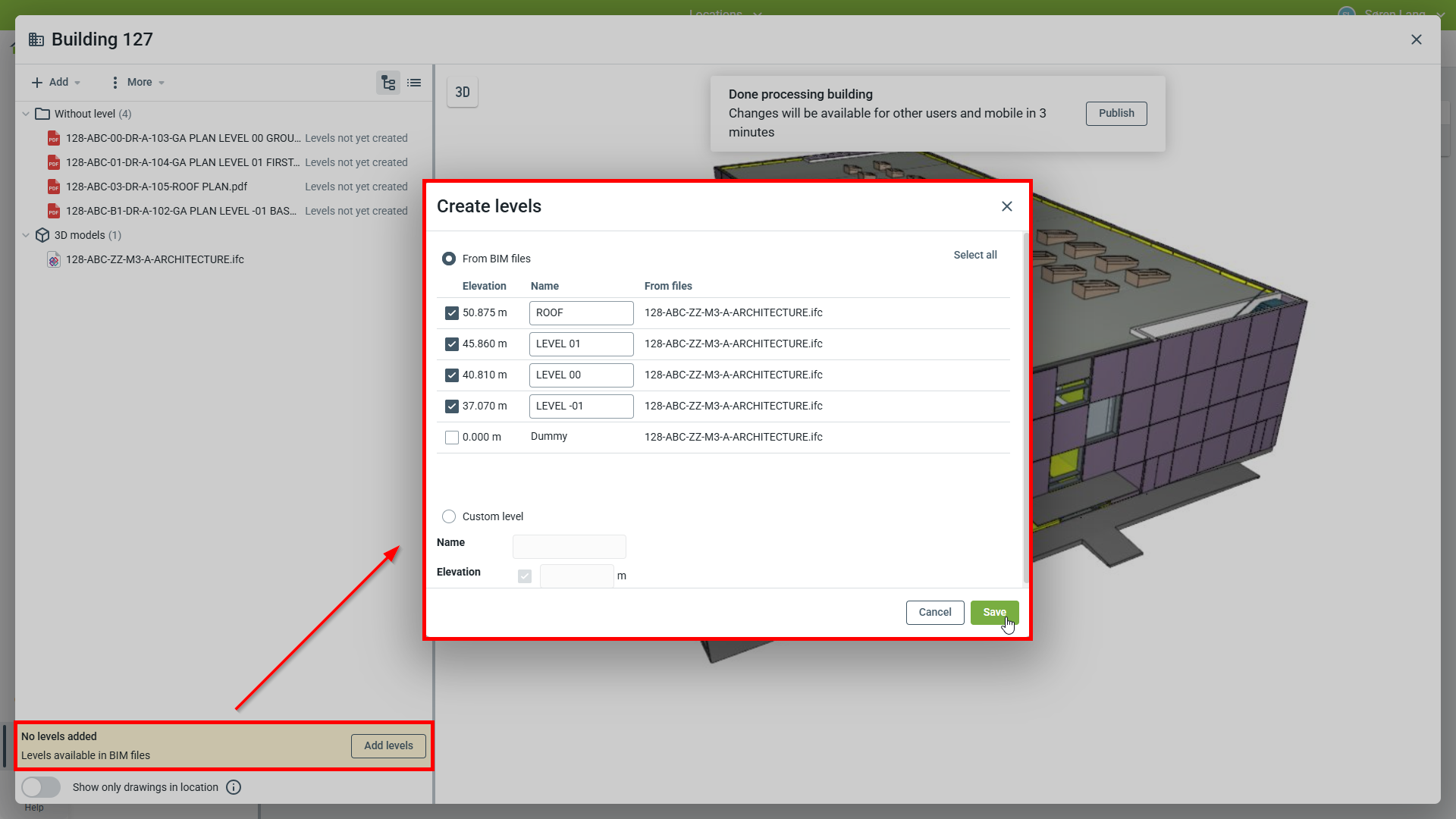

Kas Lisa Tase või 'Lisa tasemed' kollasel ribal.

Tasemeid lisades saate:

1. Valige lisada tasemeid mudelist, kuna Dalux saab lugeda tasemeid otse mudelist või
2. Lisa oma kasutaja määratud tasemed

Soovitav on kasutada BIM-mudeli tasemeid. Sel juhul ei saa te Daluxis kõrgust muuta

Lisatud tasemed kuvatakse seejärel akna vasakul poolel. Vaikimisi kasutab Dalux automaatset taseme lõiget BIM-mudelilt.

Kui olete ka joonised ehitise juurde üles laadinud, saab neid tasemetele kaardistada.

Edasta ja kaart 2D joonised tasemetele

Mudelisse lisatud tasemete korral saab nüüd jooniseid, mis on üles laaditud ehitisse, kaardistada.

Kui te pole veel jooniseid ehitisse üles laadinud, saate seda teha järgmiselt:

Lisa Sinu arvutist/Boxist.

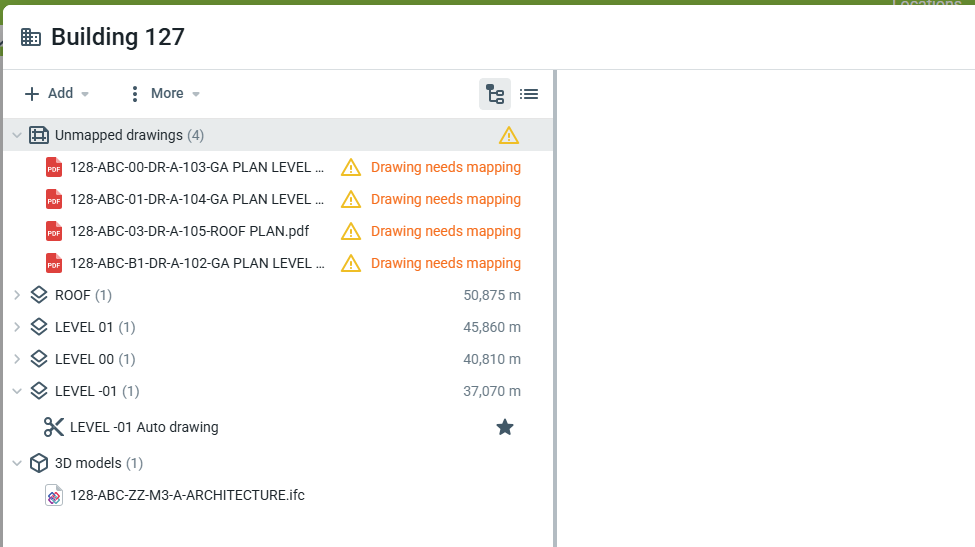

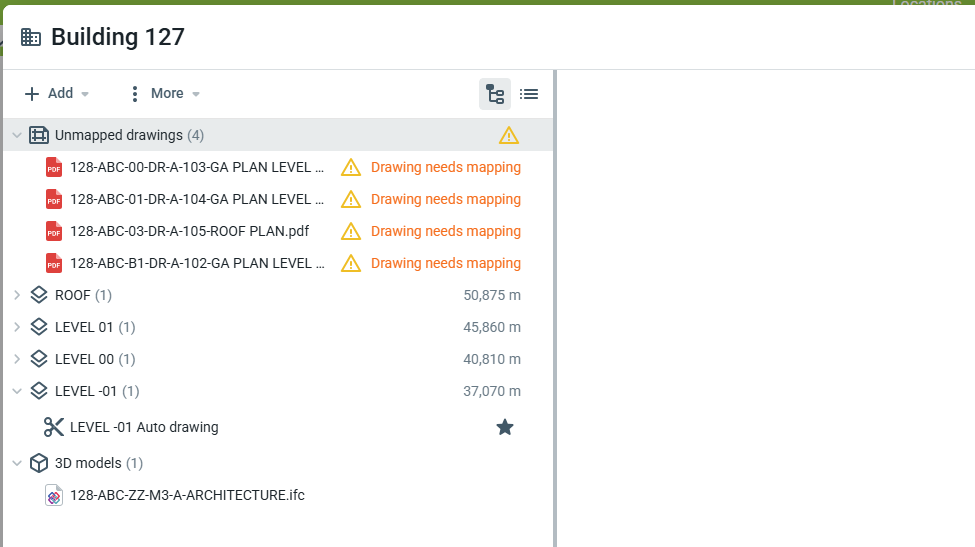

Teie 2D joonisfailid laaditakse nüüd üles Daluxi, kuid need tuleb õige taseme juurde kaardistada, et neid õigesti kasutada. Kaardistamata joonised leiate nende enda kaustast:

Kaardista jooniseid tasanditele

Kui joonised on Daluxi üles laaditud, määrake need vastavatele tasemetele, kas:

1. Looge ja lohistage joonised vastavate tasemete juurde

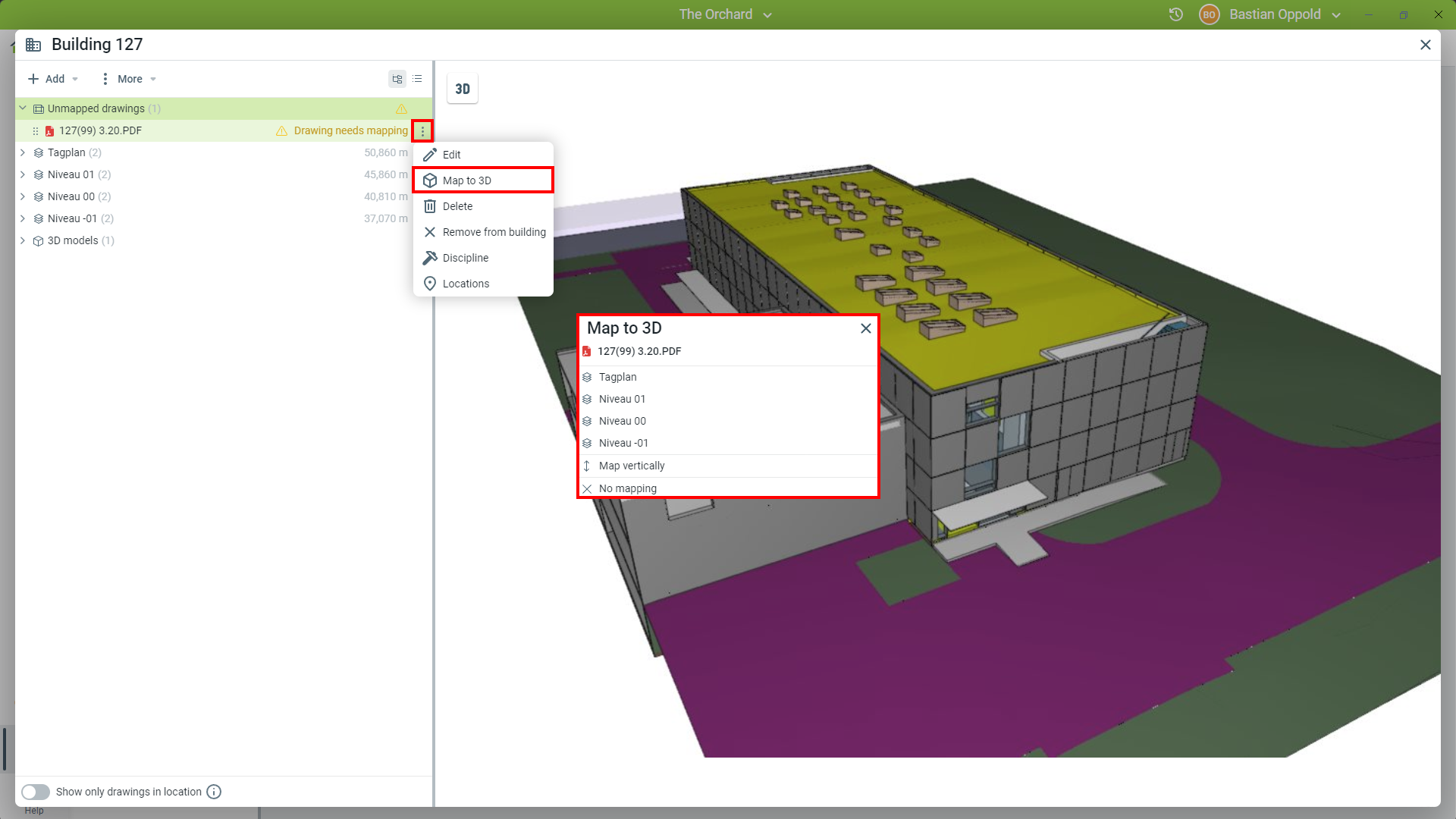

2. Klõpsates joonise paremal Kaart 3D-sse

See avab uue akna, kus peate joonistama tasemele kaardistama.

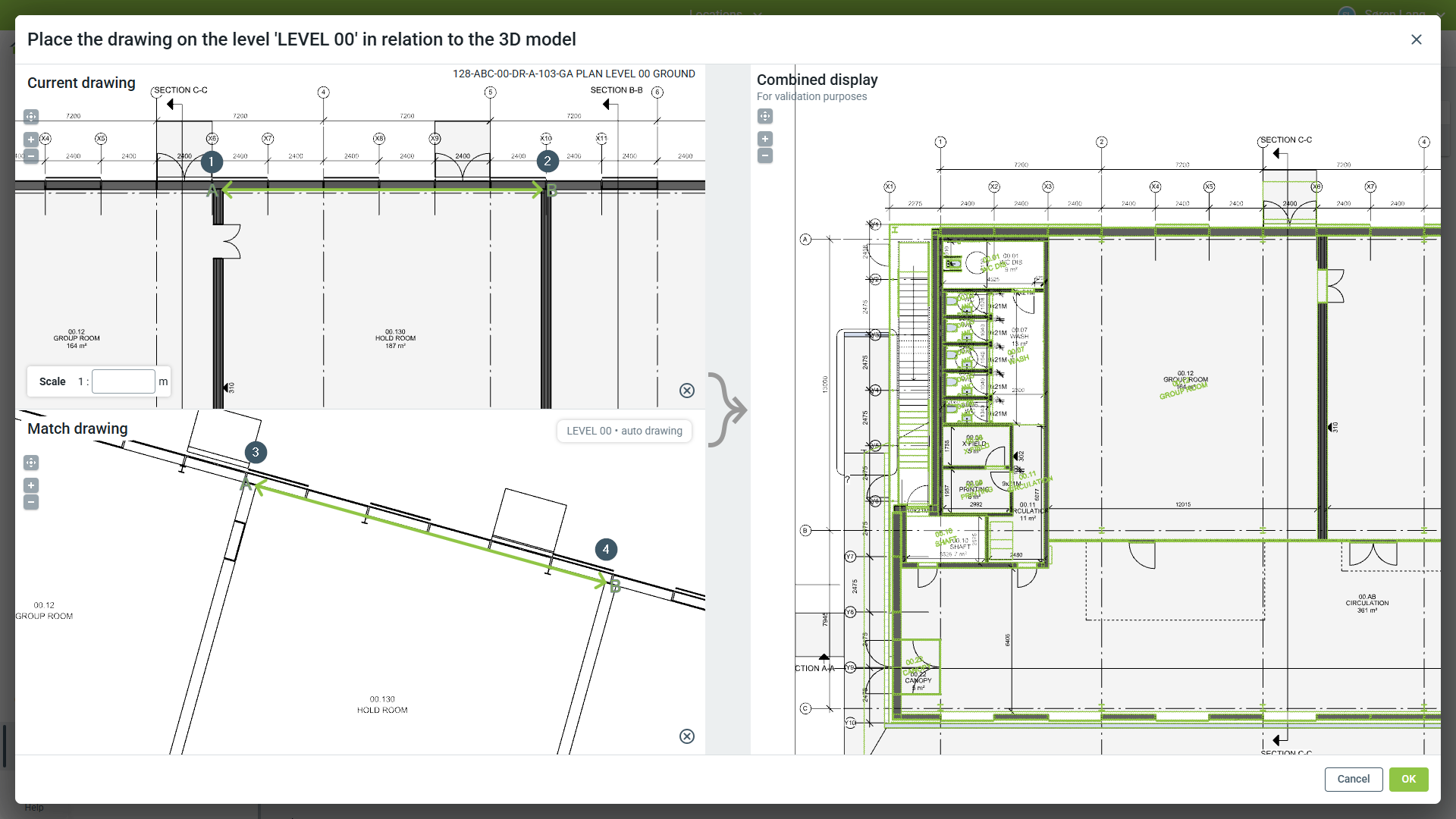

Joonise kaardistamiseks peate valima võrdluspunktid A ja B joonisel ja seejärel valima sama punkti A ja punkti B tasemel, et need sobiksid.

Kombineeritud kuva akna paremal pool näitab, kui täpsed on praegused võrdluspunktid.

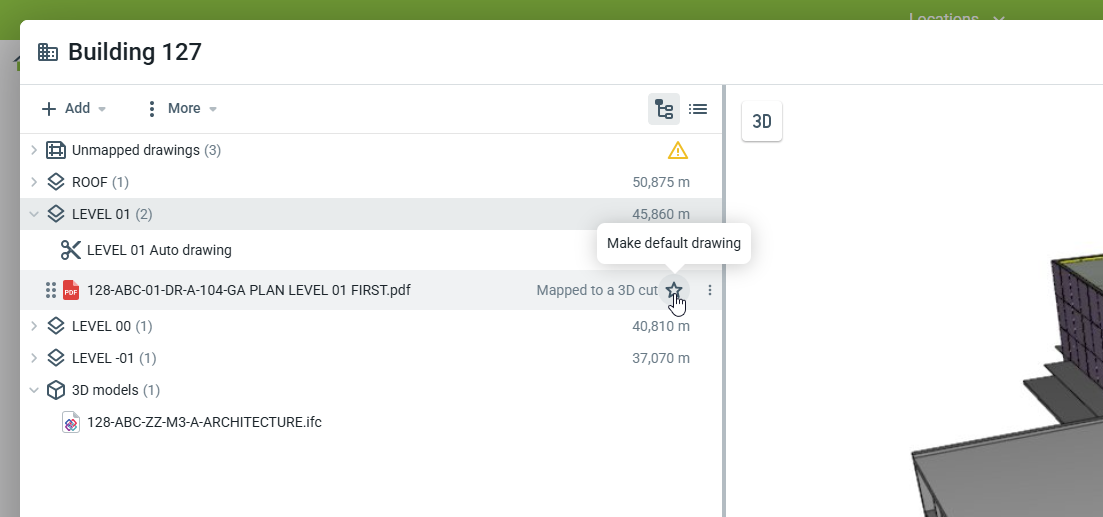

Saate teha oma äsja kaardistatud joonise vaikimisi jooniseks. Joonise määramine vaikimisi jooniseks põhjustab selle näitamist esimese joonisena antud taseme jaoks.

Kaardista jooniseid vertikaalselt

Dalux aktiveerib teil lisada sektsioonid või vaated oma mudelisse samuti. Sarnaselt jooniste lisamisele tasemele, valige joonis ja klõpsake

joonise paremal pool  Kaart 3D-sse 'Kaart vertikaalselt'

Vertikaalne kaardistamine koosneb kolmest etapist:

1. Aseta joonis õigele orientatsioonile
2. Seo joonis mudeliga ja skaleeri
3. Reguleeri vajadusel

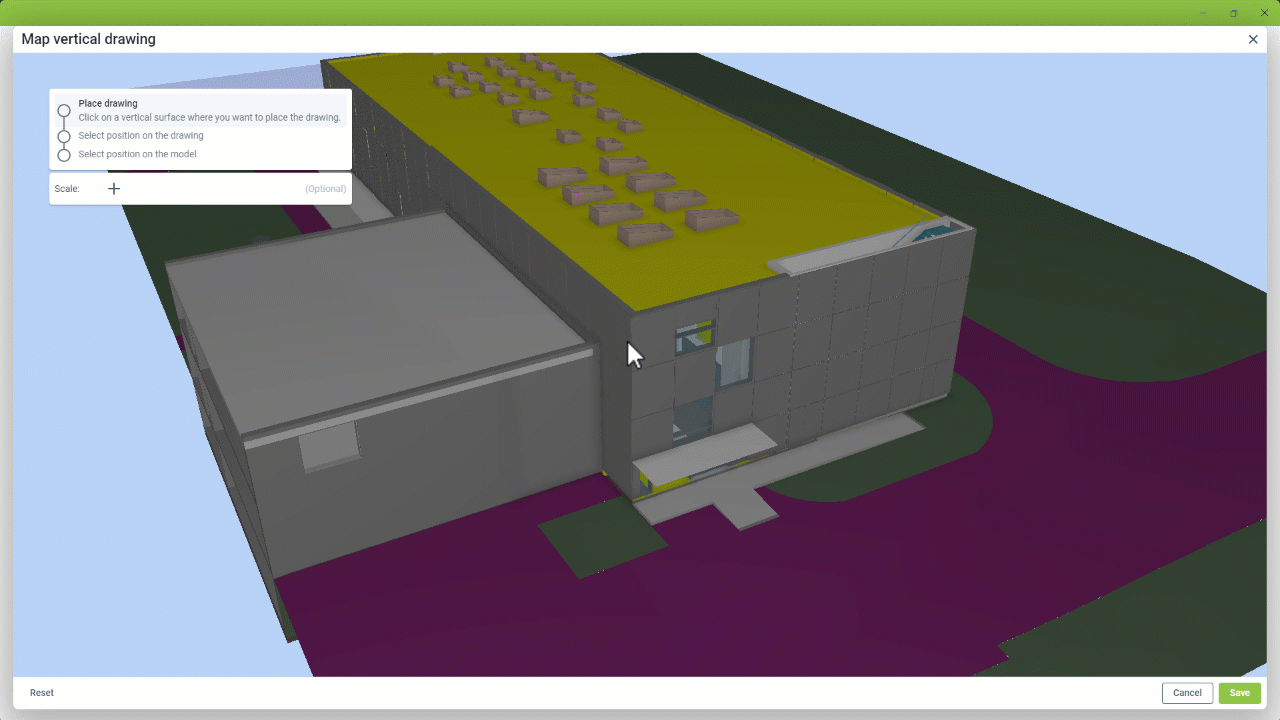

Esmalt valige vertikaalne pind, mille orientatsiooni järgi soovite joonise paigutada. Vali Aseta joonis kui olete rahul.

Seo joonis mudeliga, valides kas

• 2 viitepunkti joonisel, seejärel 2 viitepunkti mudelis, või
• valides 1 viitepunkti kummalegi, kui olete lisanud skaalafaktori.

Joonise positsiooni reguleerimiseks kasutage , et seda liigutada, säilitades samal ajal orientatsiooni ja skaala. See aitab teil paigutada lõike täpselt sinna, kus see loodi.
