See artikkel käsitleb mudeli kinnitamise kattuvuste ja vahekauguste rühmitamist üheks kommentaariks ning nende saatmist projekti uuendamise eest vastutavale Designi meeskonnale.
Tuvastatud kattuvuste ja vahekauguste rikkumiste kohta saab saata iga BIM-elemendi kohta eraldi BCF-id või rühmitada mitu probleemi üheks rühmakommentaariks. Rühmakommentaarid jälgivad, kas üksikud konfliktid on lahendatud, ja suletakse automaatselt, kui kõik need on lahendatud.
Märkus
Kasutage rühmakommentaare mitme seotud kattuvuse koos saatmiseks, näiteks mehaanika-, elektri- ja torustikusüsteemide (MEP) kattuvuste saatmiseks seintega arhitektile või oma distsipliini siseste kattuvuste saatmiseks spetsialistist kolleegile.
Kuidas seadistada rühmakommentaare
Rühmitatud kommentaarid on saadaval ainult automatiseerimiseks seadistatud ehitiste puhul.
Aktiveerige ja seadistage automatiseerimine jaotises Sätted
Box
Design: 'Automation'.
Kasutajagrupi konfliktide rühmitamiseks määrake kasutajagrupp mudeli kinnitamises seadistatud distsipliinile:
Uute distsipliinide seadistamisel minge jaotisse Design
Mudeli kinnitamine
Lisa
Distsipliin ja määrake nähtavus kasutajagrupile, kellele soovite selle määrata.

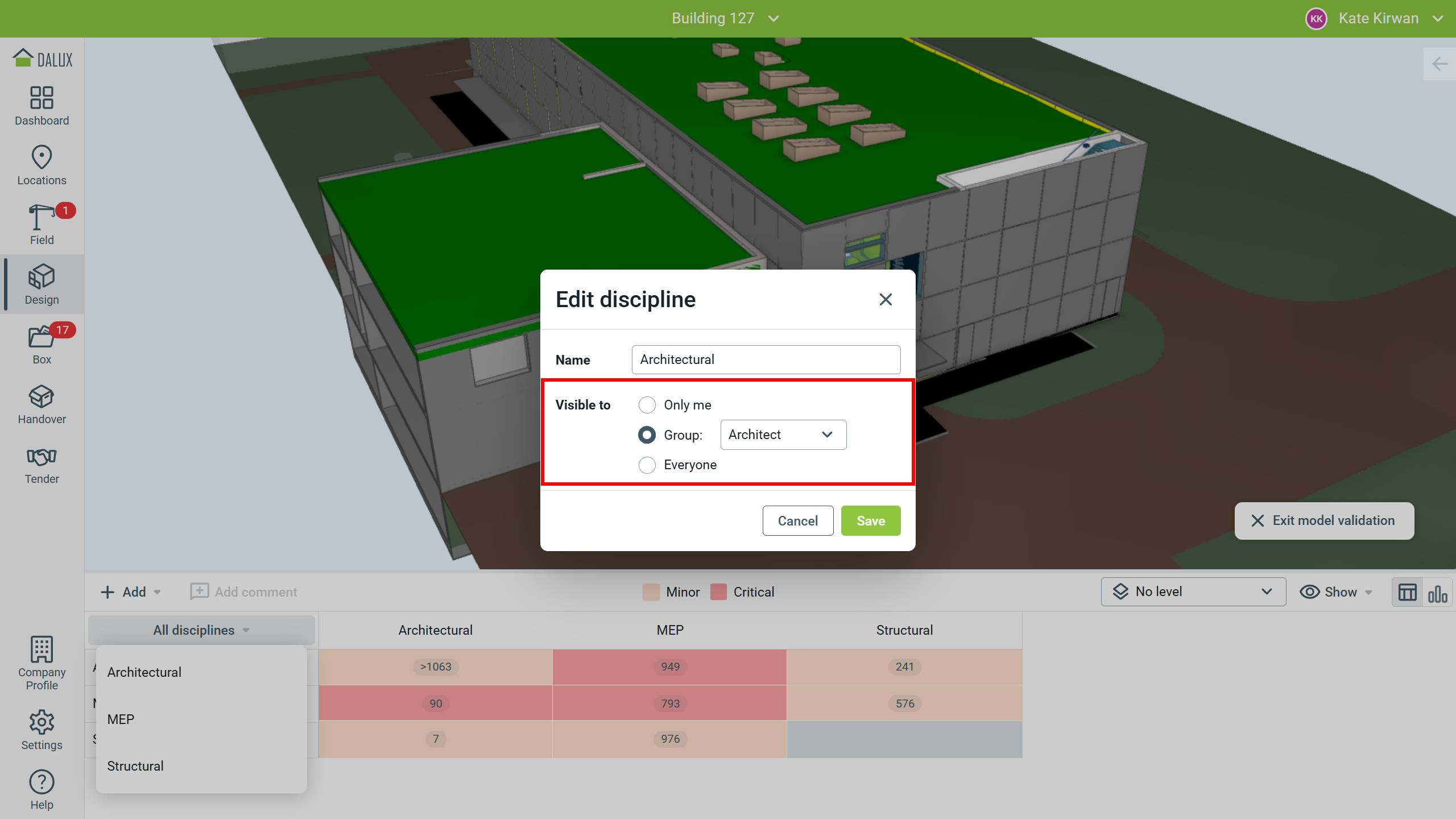

Olemasoleva distsipliini muutmisel minge jaotisse Design
Mudeli kinnitamine
'Kõik distsipliinid'
Viige kursor distsipliini kohale
Määrake nähtavus kasutajagrupile, kellele soovite selle määrata.
Kasutajaõigused
Distsipliini kasutajagrupile määramiseks peate olema projekti administraator, projekti planeerimisjuht või vastava kasutajagrupi rühmaadministraator.
Kuidas kasutada rühmakommentaare
Kui seadistus on lõpule viidud, saab rühmakommentaari luua igaüks, kellele distsipliin on nähtav.
Märkus
Rühmakommentaare saab saata ainult distsipliinile määratud kasutajagrupi kasutajatele. Näiteks kui „Architecture“ on määratud kasutajagrupile „Architect“, saab selle distsipliini rühmakommentaare saata ainult rühma „Architect“ kasutajatele.
Kuidas luua uusi rühmakommentaare

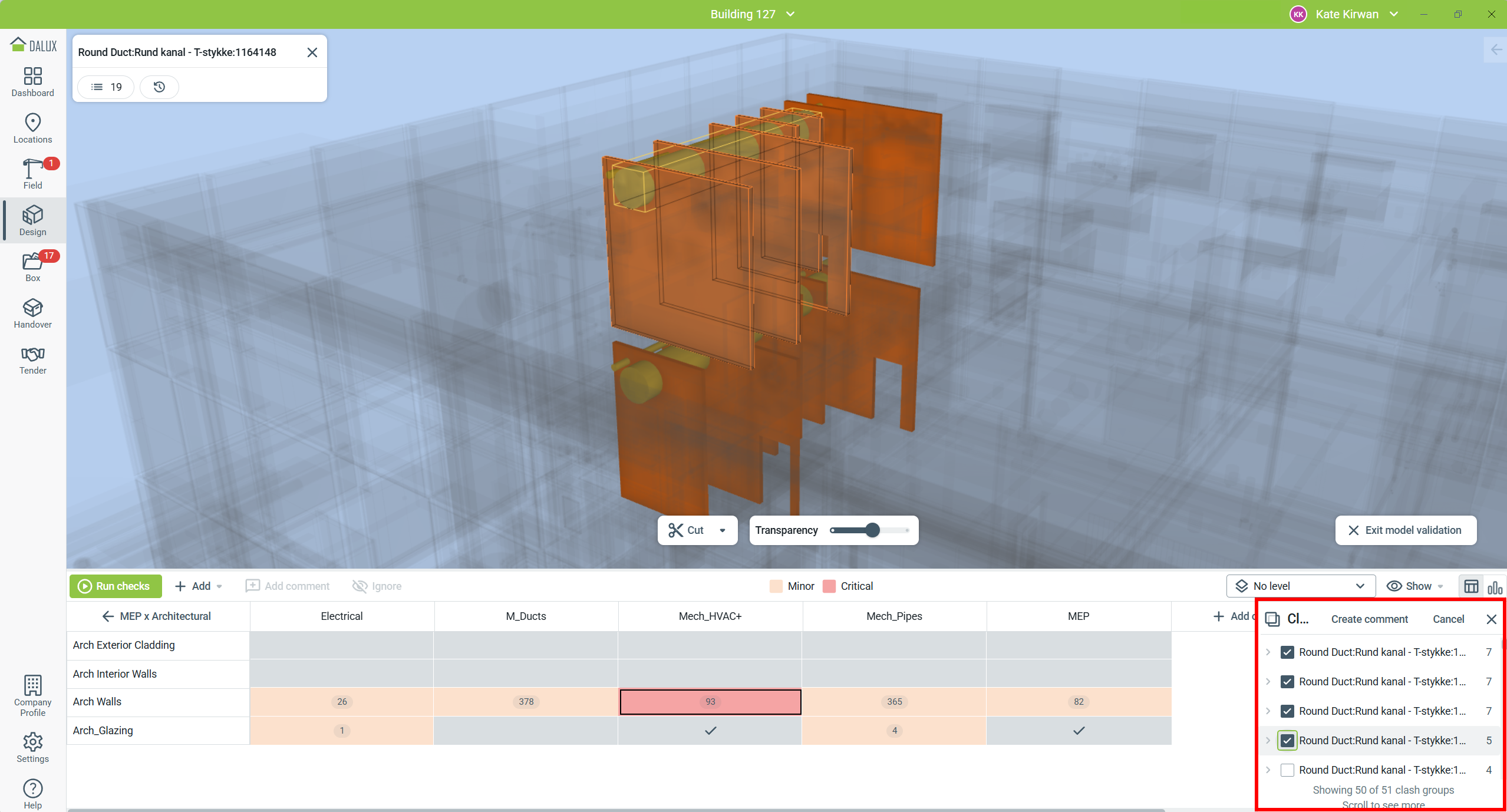

Uue rühmakommentaari loomiseks avage konfliktsete objektide rühmad, et üksikud objektid kuvataks paremal loendina. Klõpsake Loo rühmakommentaar.
Seejärel valige märkeruutude abil kõik objektid, mille konfliktid soovite rühmakommentaari lisada.
Kui olete valinud kõik asjakohased kattuvused ja vahekaugused, kinnitage valik, klõpsates nupul 'Loo kommentaar'. Täitke kommentaar tavapäraselt ja saatke see õigele vastutavale osapoolele.
Saajad saavad need konfliktid ühe kommentaarina, mida nad saavad vaadata Daluxis või avada Revitis, et lahendada probleemid otse Designi tarkvaras.
Kuidas jälgida rühmakommentaare

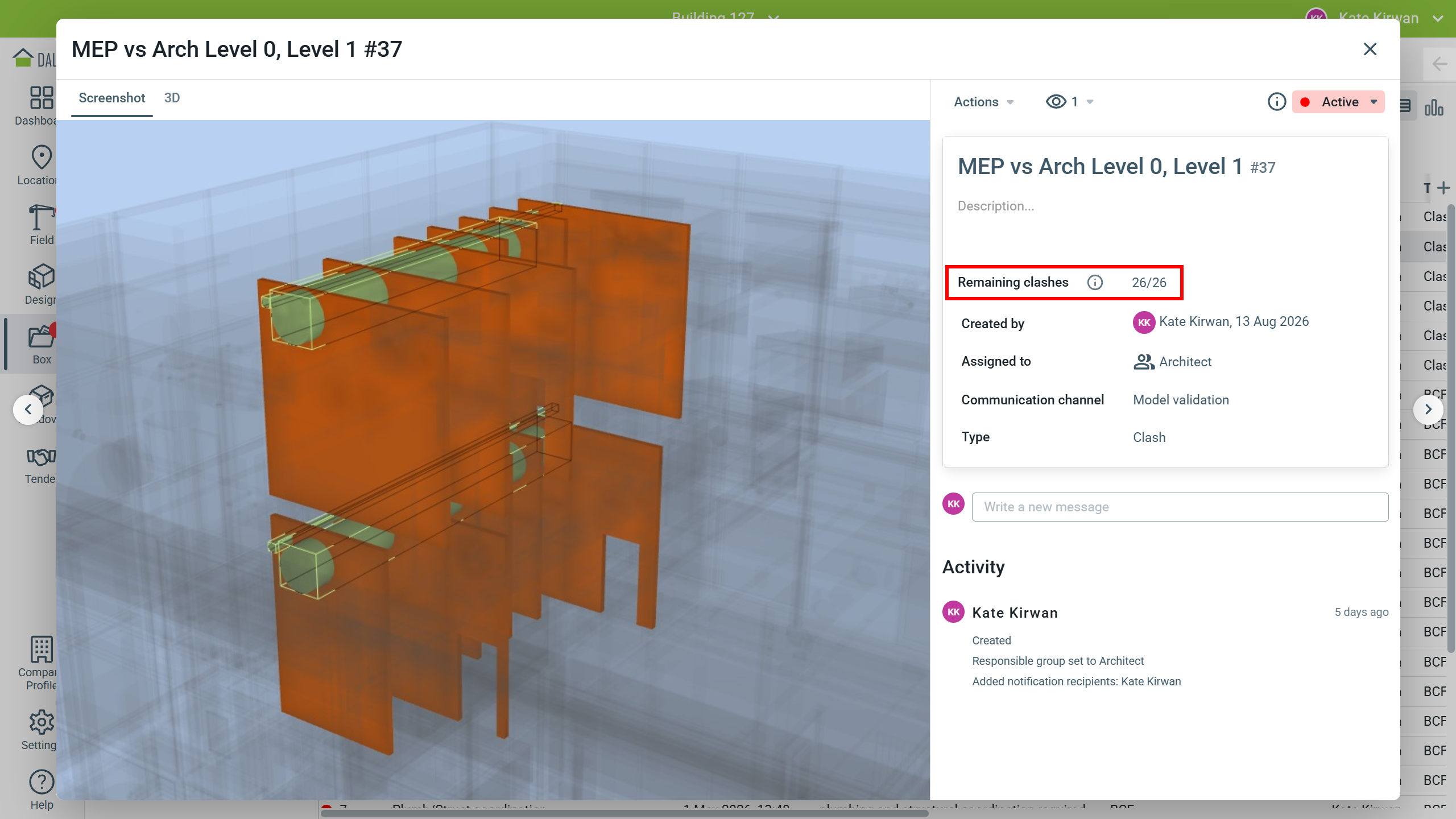

Disainide uuendamisel ja probleemide lahendamisel näitab kommentaar, kui palju konflikte on veel avatud. Kui kõik ülejäänud konfliktid on lahendatud, suletakse kommentaar automaatselt. Vajaduse korral saate kommentaarid ka käsitsi sulgeda.
Märkus
Käsitsi või automaatselt suletud rühmakommentaari ei saa uuesti avada isegi siis, kui kõik ülejäänud konfliktid pole lahendatud. Kui märkate lahendamata probleeme, looge uus kommentaar.
