Joonise märgistused kavandatud läbivaatamiste vahel

Sissejuhatus

Väike muudatus, näiteks materjali asendamine või mõõtme uuendamine, tuleb sageli ette projekti kavandatud jooniste läbivaatamiste vahel ning ehitus ei saa alati oodata järgmist täielikku läbivaatust. Design-juhina saate kasutada Dalux Boxis tunnusmärke, et lisada need järgmise versiooni avaldamisel märgistusena, nii saavad ehitusplatsi meeskonnad muudatusest teada ilma järgmist kavandatud täielikku läbivaatust ootamata.

Väljakutse

Ametlikult läbivaadatud jooniste kogumid avaldatakse kindla ajakava alusel, et hoida kõik tehingud koordineerituna. Nende läbivaatamiste vahel tuleb endiselt ette väiksemaid muudatusi, näiteks materjali asendamine või mõõtme uuendamine. See võib olla piisavalt väike muudatus, et täielik läbivaatus ei ole seda väärt, kuid siiski midagi, millest ehitusplats peab teadma.

Traditsiooniliselt käsitletakse seda kohapeal paberile tehtud märgistusena või otse modelleerimistarkvarasse lisatud märgistusena. Kumbki neist ei jõua ehitusplatsil töötavate inimesteni enne järgmist kavandatud läbivaatamist. Skannitud paberversioon kaotab algse joonise teravuse ja seda on lihtne ära panna.

Ilma muudatuse dokumenteeritud versioonita riskivad ehitustöötajad ehitada aegunud joonise järgi või järgida muudatust, milles küll kokku lepiti, kuid mis nendeni kunagi ei jõudnud.

Kuidas Dalux selle lahendab

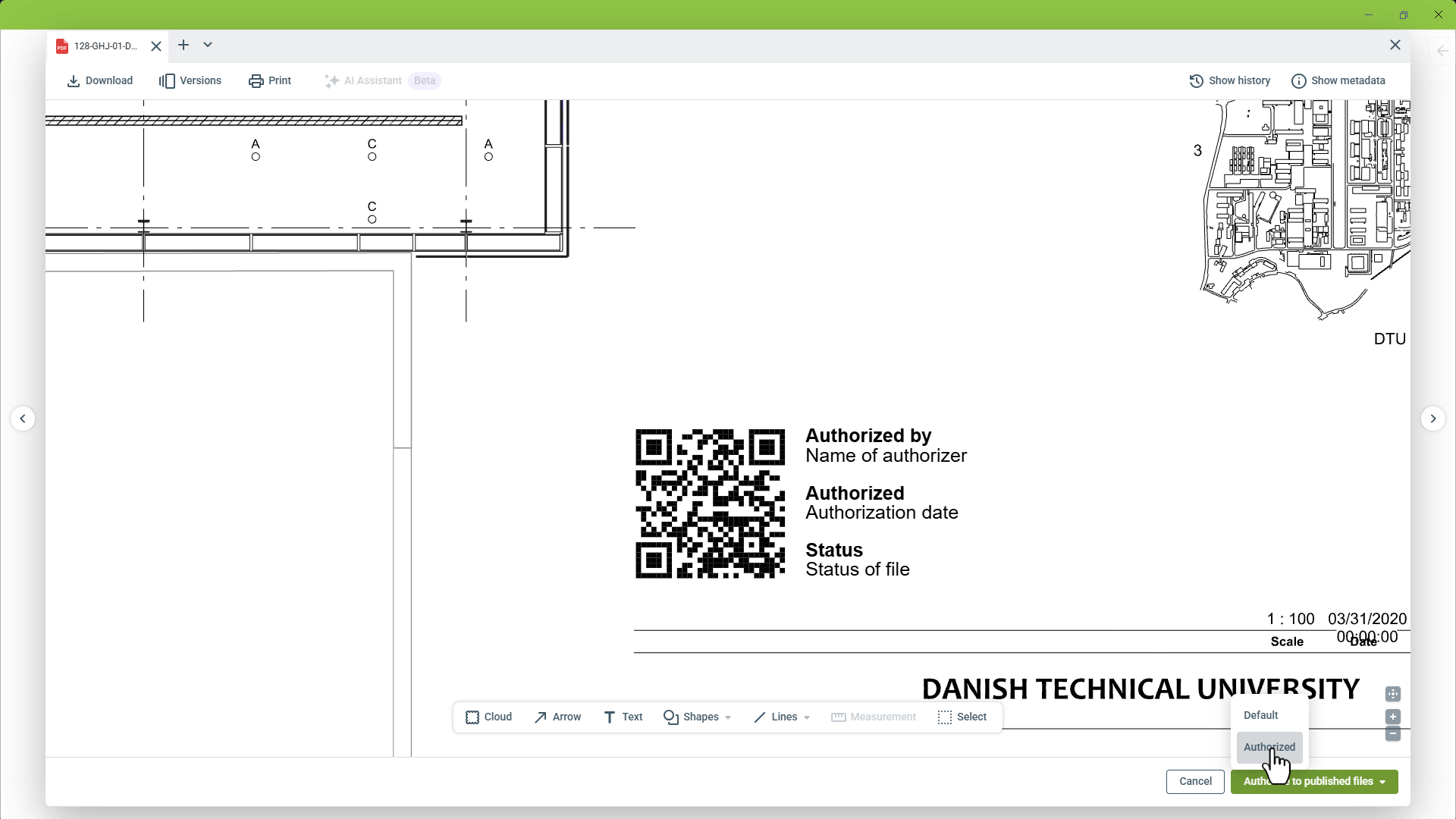

Kui muudatus on kokku lepitud ja kommentaarina suletud, lisad selle tunnusmärkide ja avaldamise abil otse joonisesse märgistusena. Tunnusmärk lisab ka QR-koodi, nii et igaüks platsil saab kinnitada, et tema käsutuses on kehtiv versioon.

See aitab kavandatud läbivaatamiste vahelist lõhet ületada, hoides avaldatud joonise täpsena, ilma et iga väikese muudatuse jaoks oleks vaja täielikku läbivaatamist.

Tulemus

Daluxi tunnusmärkidega saad:

• Edasta muudatus järgmise versiooniga: muudatusi saab joonisele lisada järgmisel avaldamisel, mitte jätta neid järgmise kavandatud läbivaatamiseni ootele
• Väikese muudatuse jaoks pole täielikku läbivaatamist vaja: materjali asendamine või mõõtme uuendamine saab uue jooniste kogumi asemel märgistuse
• Ehitustöötajad saavad tööd jätkata: keegi ei pea ootama kavandatud läbivaatamist, et saada teada muudatusest, milles on juba kokku lepitud

Muuda kokkulepitud muudatus märgistuseks ilma täieliku läbivaatamiseta

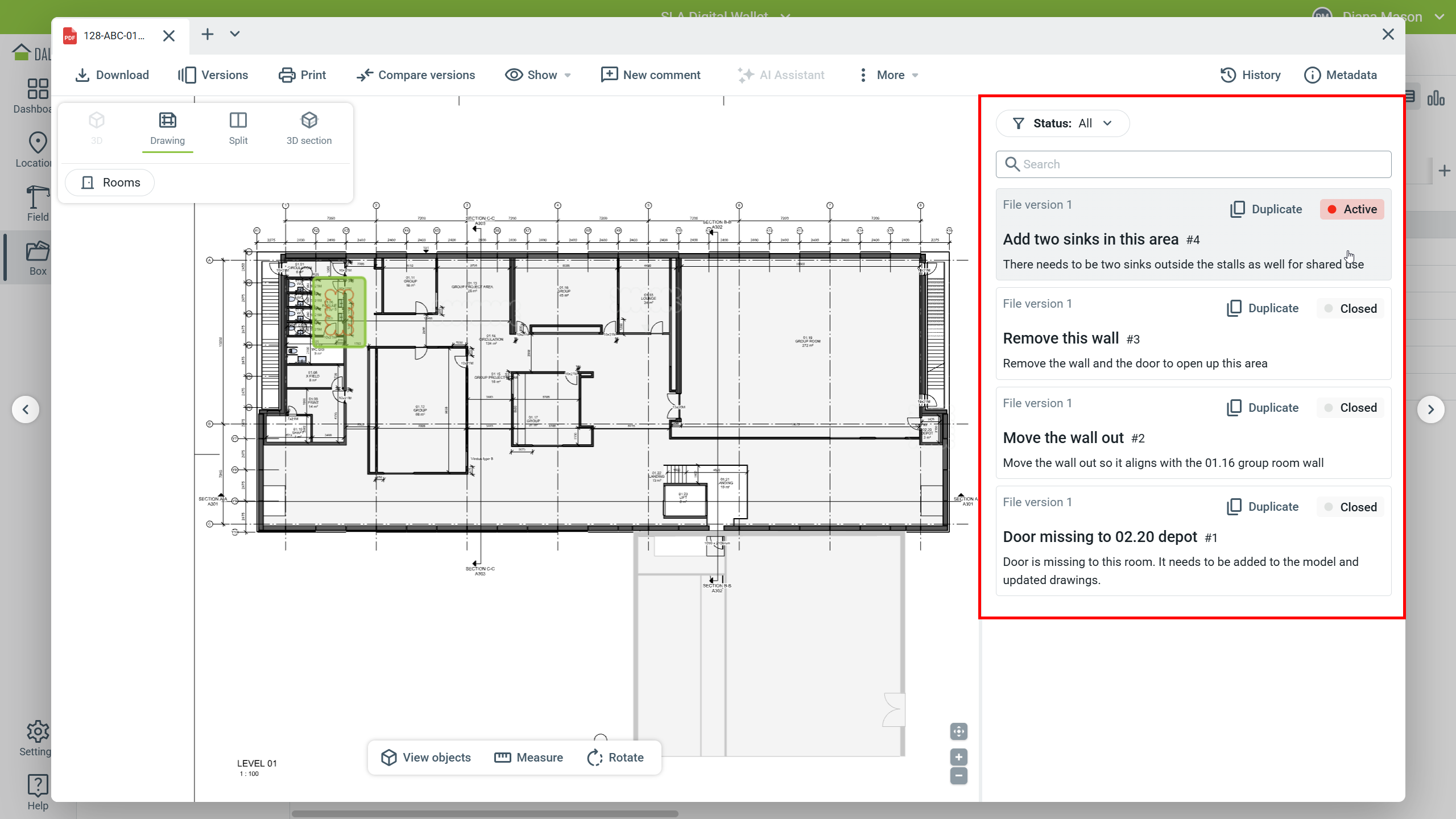

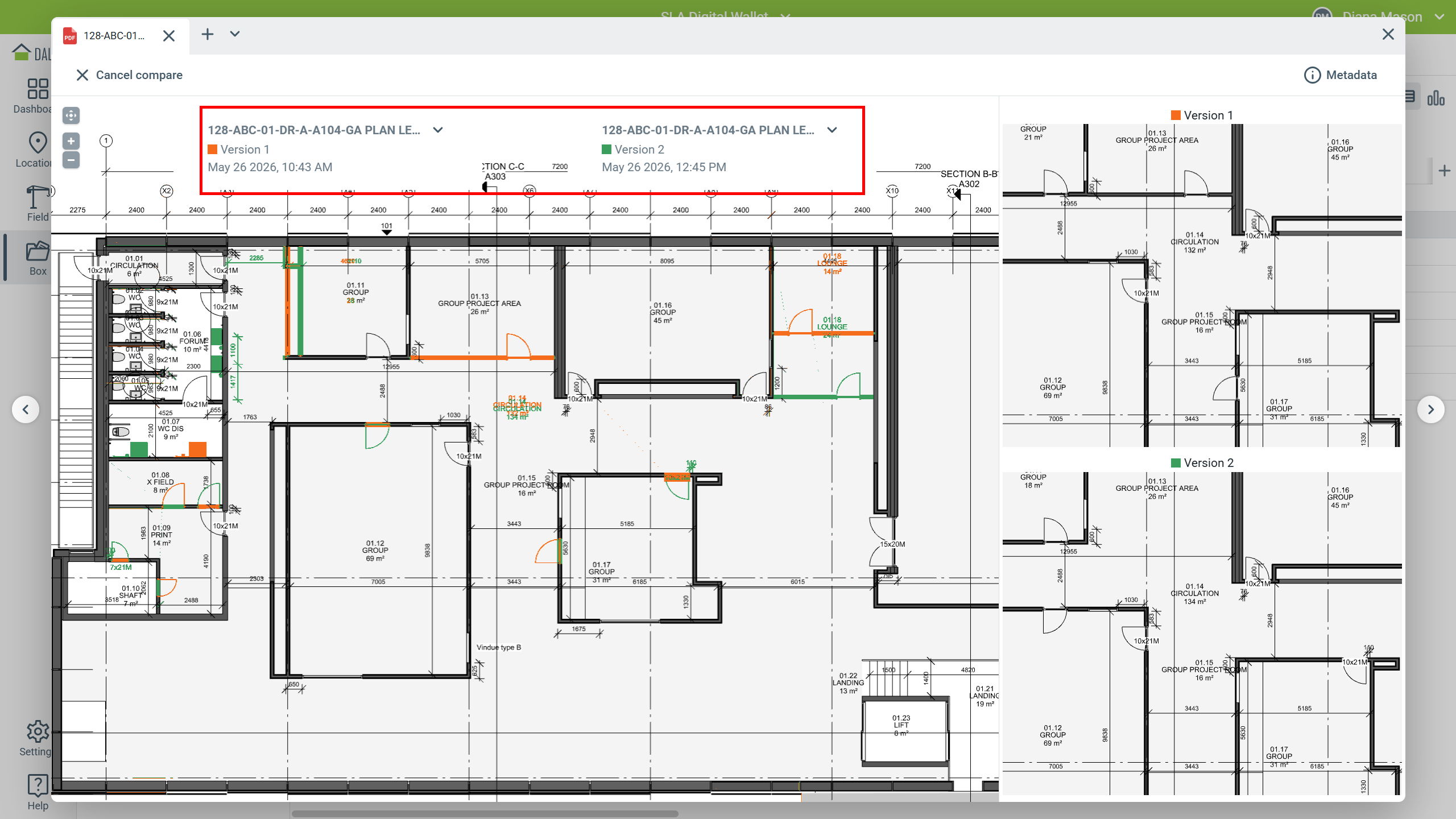

Sellist muudatust nagu materjali asendamine või mõõtme uuendamine arutatakse ja selles lepitakse tavaliselt Daluxis kommentaarina kokku. Sageli rohkem kui ühe distsipliini vahel, enne kui see üldse jooniseni jõuab. Näed kogu kommentaari ajalugu ja saad võrrelda praegust versiooni eelmisega, nii et sul on enne tegutsemist täielik ülevaade.

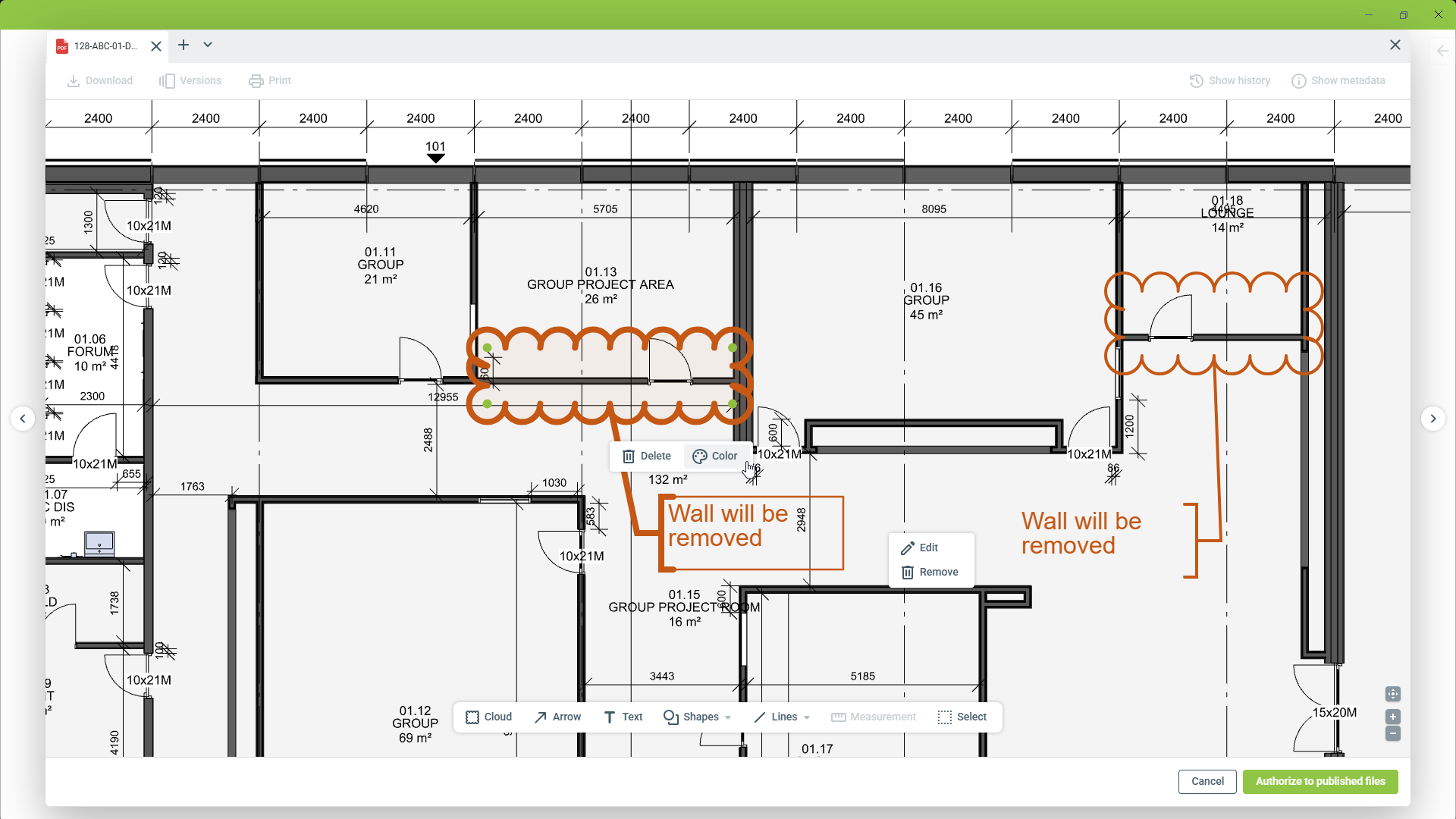

Kui oled valmis joonist avaldama, on märgistusi lihtne lisada. Saad need märgistused luua algusest peale või duplitseerida joonisel olevaid varasemaid tunnusmärgi- või kommentaarimärgistusi. Kommentaar jääb samaks, kuid joonist uuendatakse.

Pärast avaldamist manustatakse märgistus ja tunnusmärk otse joonisesse. Neid ei saa muuta ega eemaldada enne uue versiooni avaldamist.

Paberil olevast märkmest dokumenteeritud jooniseni

Tunnusmärgid asendavad paberile või modelleerimistarkvarasse tehtud märgistused märgistusega, mis on manustatud otse avaldatud joonisesse. Joonis jääb mõõdetavaks ja endiselt loetavaks ning on dokumenteeritud järelduse kaudu kommentaaridega seotud.

Kuna iga märgistus viitab kokkulepitud ja suletud kommentaarile, jäävad vahepealne muudatus ja lõplik läbivaatus kooskõlla, vältides sama otsuse dubleerivaid kirjeid.

Ehitusplatsil töötavad meeskonnad saavad QR-koodi skannides kinnitada, et nende käes on uusim versioon, ega pea ootama järgmist plaanitud jooniste komplekti.

Daluxi tunnusmärkidega saad:

• Edasta muudatus järgmise versiooniga: muudatusi saab joonisele lisada järgmisel avaldamisel, mitte jätta neid järgmise kavandatud läbivaatamiseni ootele
• Väikese muudatuse jaoks pole täielikku läbivaatamist vaja: materjali asendamine või mõõtme uuendamine saab uue jooniste kogumi asemel märgistuse
• Ehitustöötajad saavad tööd jätkata: keegi ei pea ootama kavandatud läbivaatamist, et saada teada muudatusest, milles on juba kokku lepitud
