Kuidas kasutada kaarte InfraFieldis lauaarvutis

See artikkel kirjeldab, kuidas navigeerida kaardivaates Asukohtade all töölauarakendust kasutades.

See hõlmab InfraFieldi projektides kõige sagedamini kasutatavate piirkondade, ehitiste, kaardikihtide, GIS-andmete, joondusfailide, tsoonide, ortofotode ja jooniste funktsioone.

Kaardi ülevaade

Minge Asukohad Kaart, et avada projekti kaardivaade.

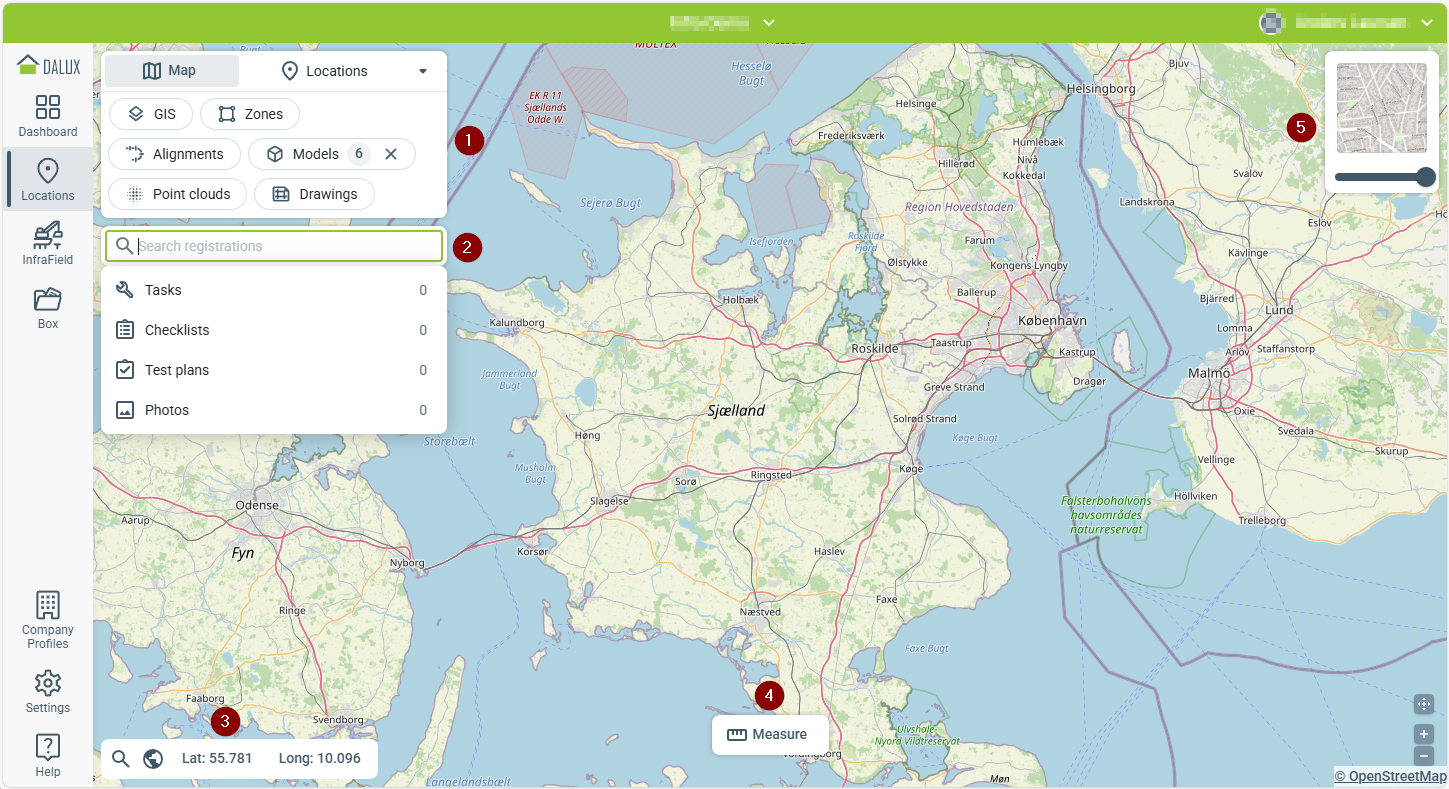

Põhikomponentide hulka kuuluvad:

1. Kaardi menüü: kaardi menüü on peamine tööriist vaadete muutmiseks ja andmete filtreerimiseks. See võimaldab vahetada kaardi ja piirkonna/ehitise vaadete vahel ning kontrollida, millised andmekogumid kaardil kuvatakse. Nime kõrval olev ringis olev number näitab, mitu filtrielementi on valitud ja kaardil kuvatud ning saate abil eemaldada andmekogumist kõik valikud.
2. Otsinguriba: otsige ülesandeid, kontrollnimekirju ja fotosid, mille vaatamiseks teil on õigus.
3. Kursori koordinaadid: kui liigute kursori kaardivaates, kuvatakse siin kursori koordinaadid. Klõpsake nende koordinaatide peal, et lülituda lokaalsetelt koordinaatidelt globaalsetele.
4. Tööriistariba: vaadete vahetamisel muutuvad siin kättesaadavaks erinevad tööriistad. Mõõda abil saate lisada joon- ja alamõõtmisi praegusele vaatele.
5. Kaardikihid: siit saate muuta kaardikihti. Klõpsake praegu valitud kihil, et näha saadaolevaid valikuid. Standard- ja satelliitkihid on alati saadaval, samuti kõik projekti lisatud kohandatud kihid. Liikuge hiirega kaardikihi kohale, et reguleerida selle läbipaistvust liuguri abil.

Kaardil olevad 2D-andmed

See jaotis kirjeldab, kuidas erinevat tüüpi kaardiandmeid — nagu GIS-failid, joondamised, tsoonid, joonised ja ortofotod — saab kaardivaates kuvada ja kasutada.

GIS

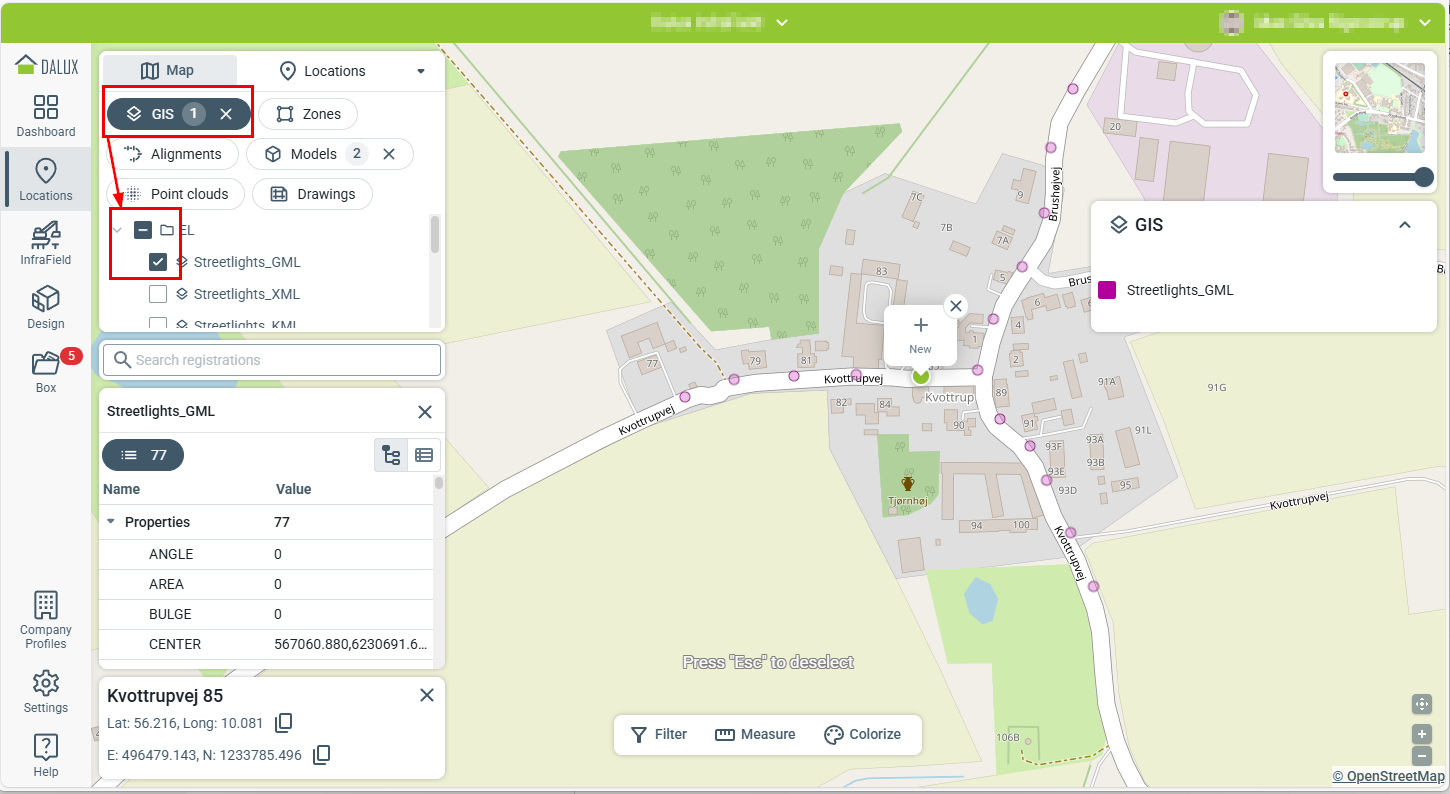

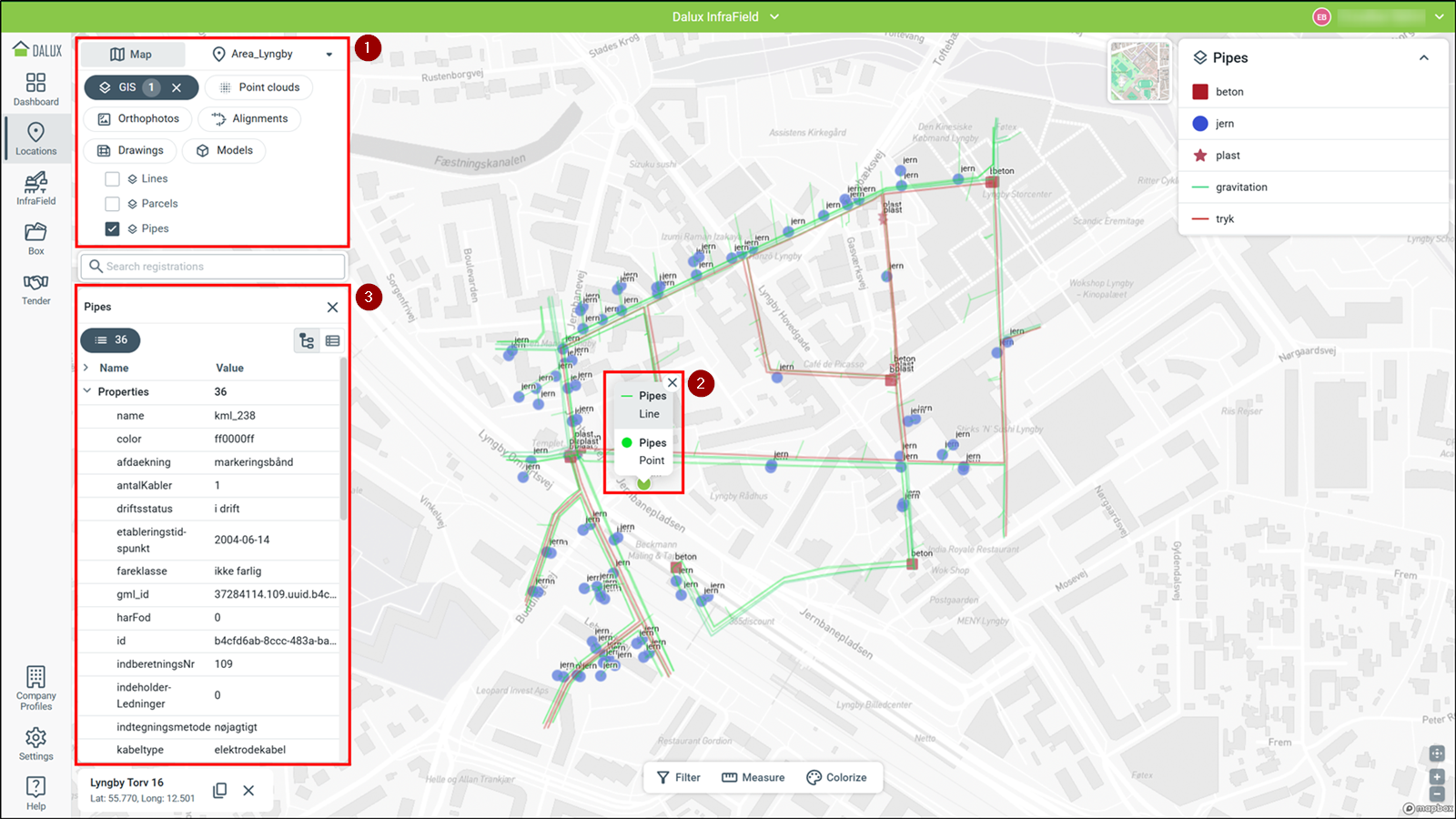

GIS (Geographic Information System) andmed saab lisada kaardivaatesse ning nende failide komponente saab valida kuvamiseks (1). Valitud GIS-failid kuvatakse aluskaardi kohal kihtidena ning kaardivaade suumib kõigi valitud failide ühisele ulatusele.

Klõpsates kaardil üksikul komponendil (2), kuvatakse selle atribuudid kaardi menüü all (3).

Joondamised

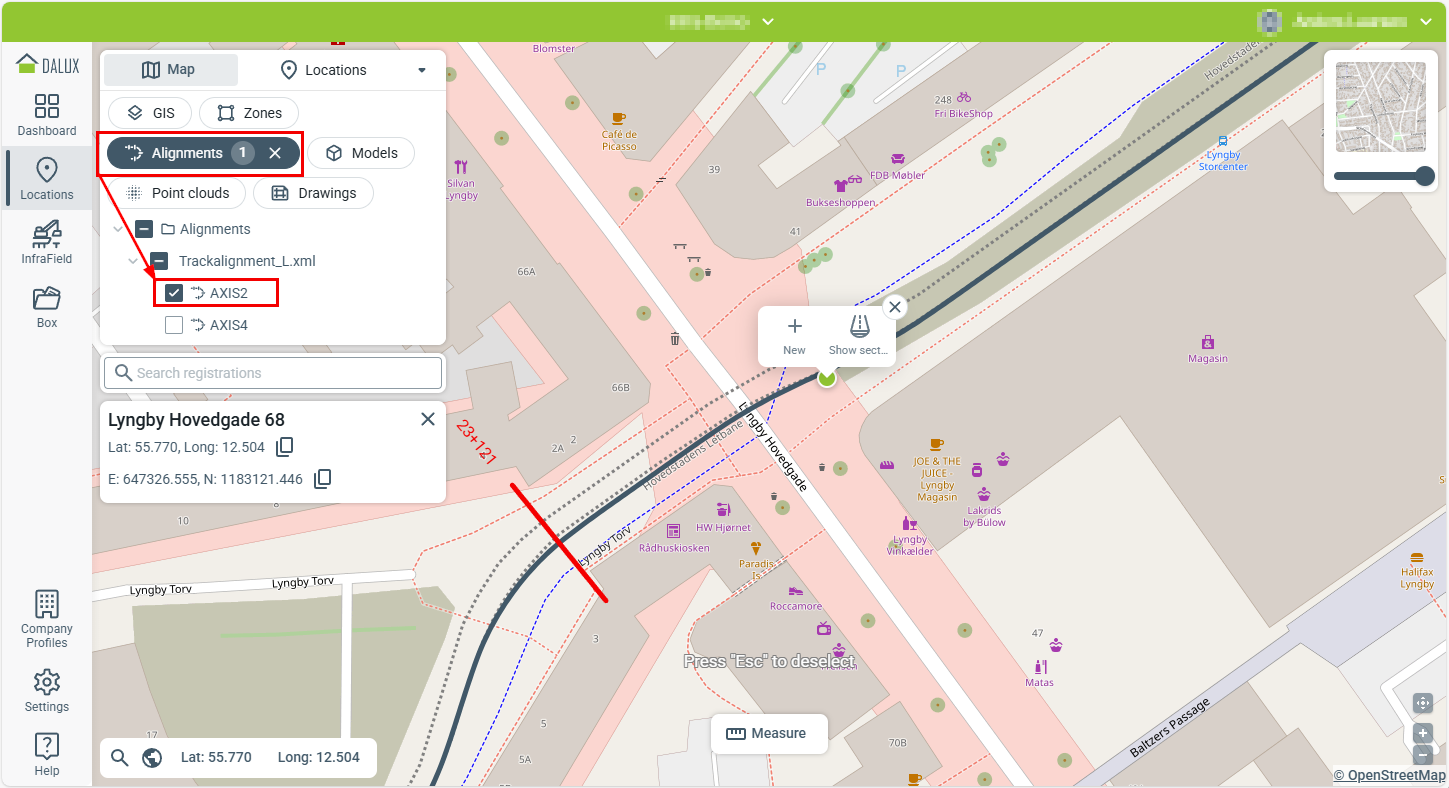

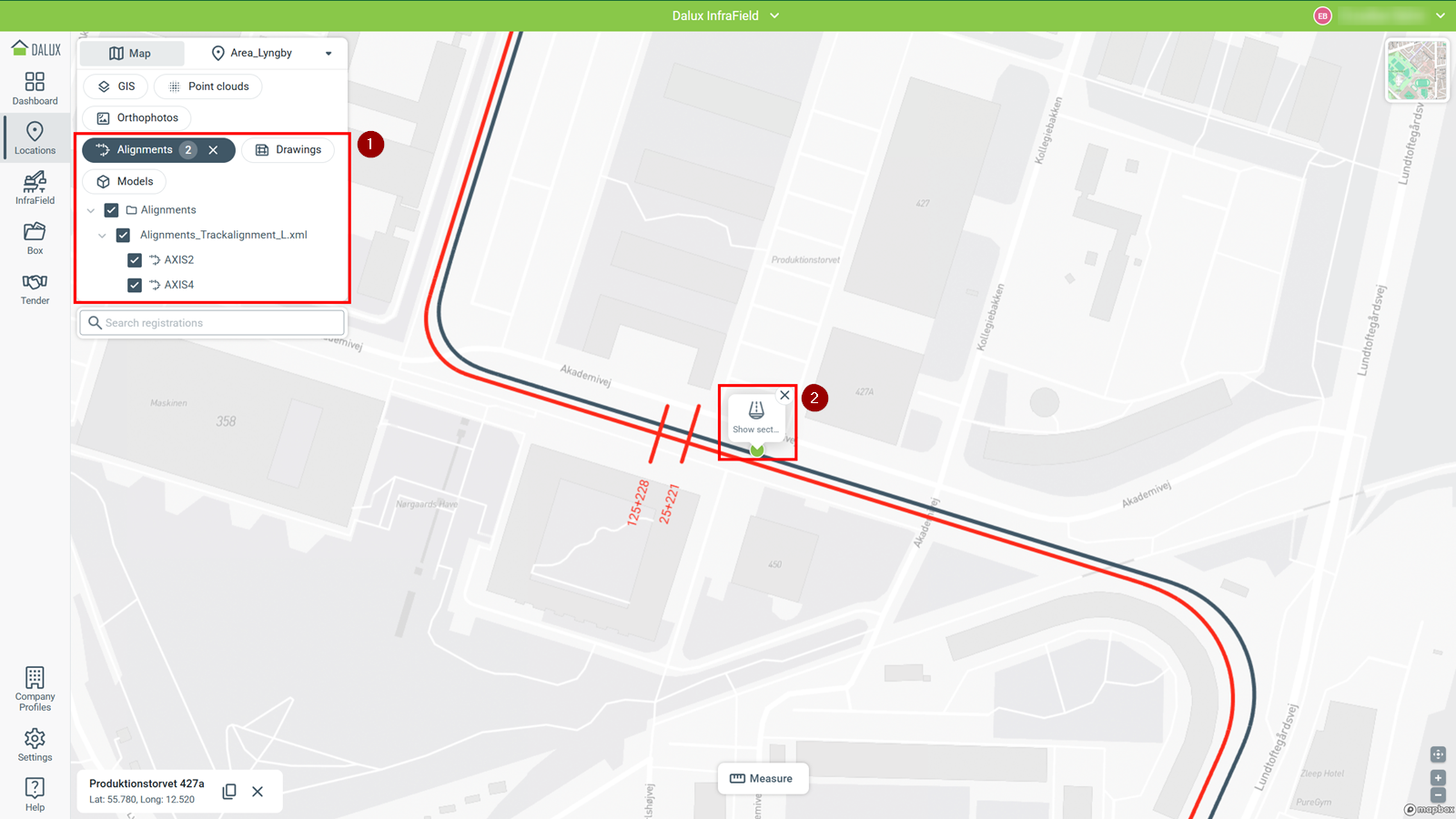

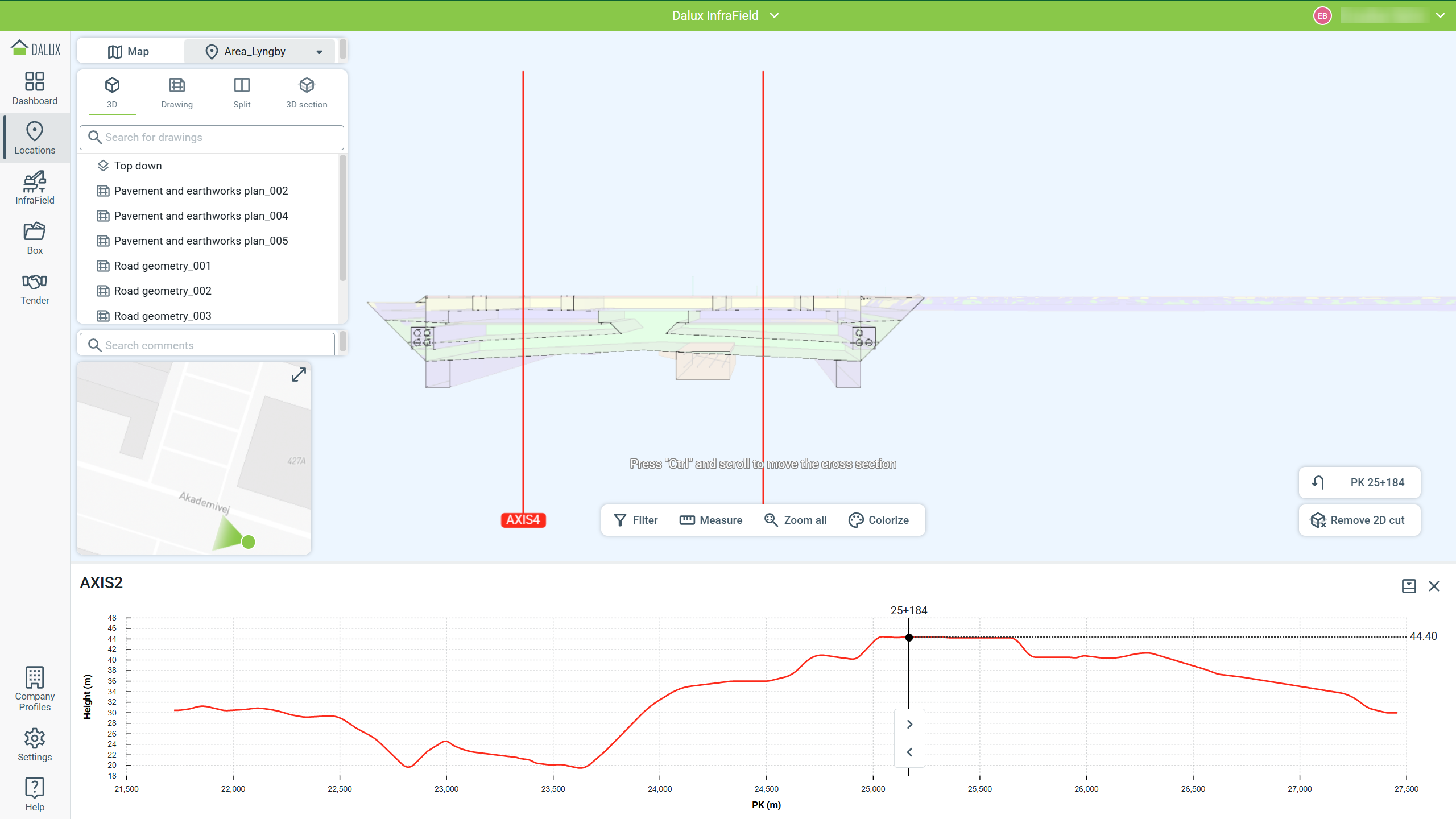

Iga joondusfail sisaldab üht või mitut joondust (1), mis kuvatakse kaardil punaste joontena. Kui viite kursori joondise kohale, muutub see halliks ning pärast punkti valimist saate klõpsata Näita lõiget (2), et avada lõikevaade.

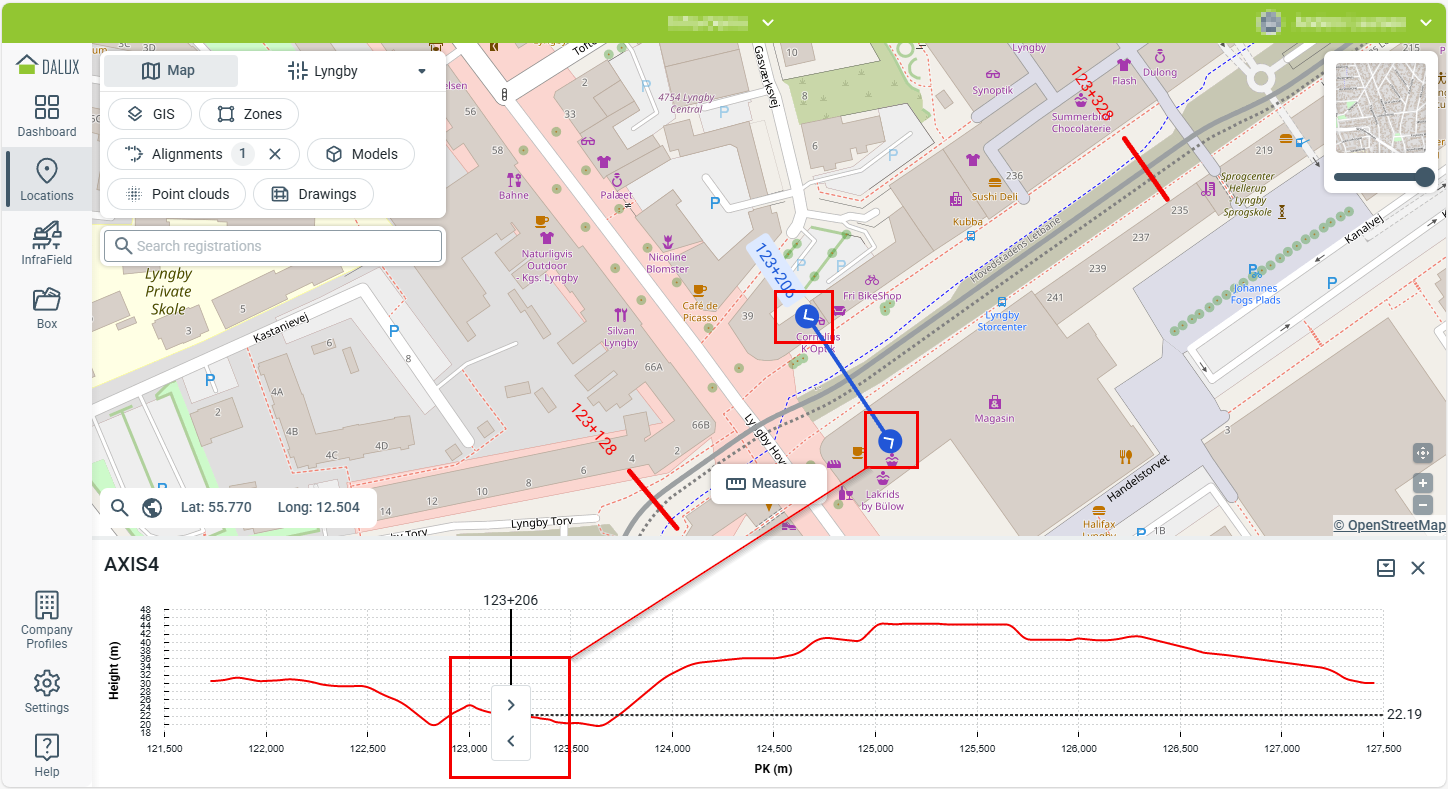

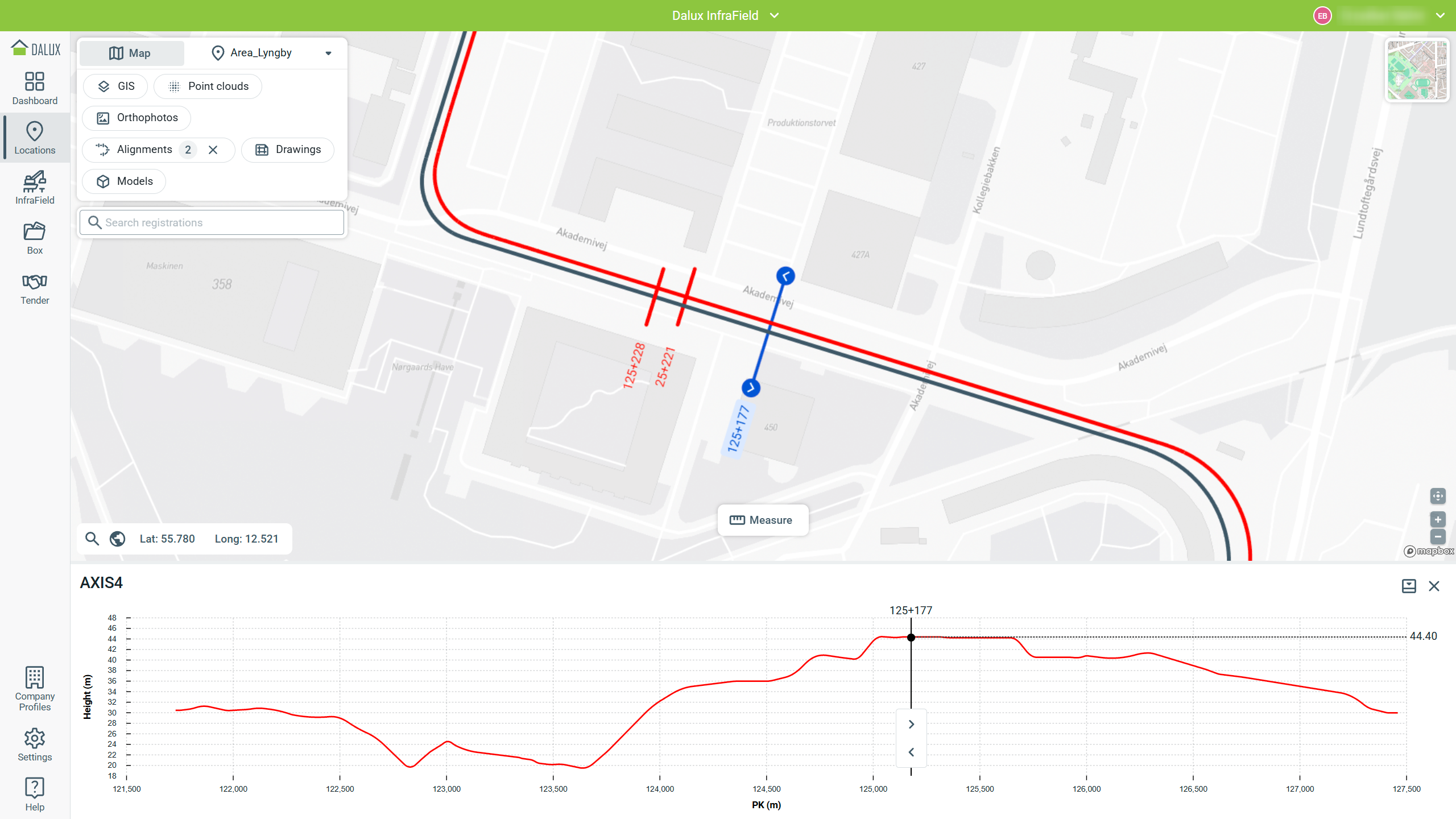

Graafik kaardi ala all annab teavet joondisega seotud kõrgusmõõtmiste kohta.

Saate graafiku kuvamisala reguleerida, lohistades halli jagamisjoont. Saate ka x-teljel sisse või välja suumida hiireratta abil, kui hõljutate kursorit graafi kohal.

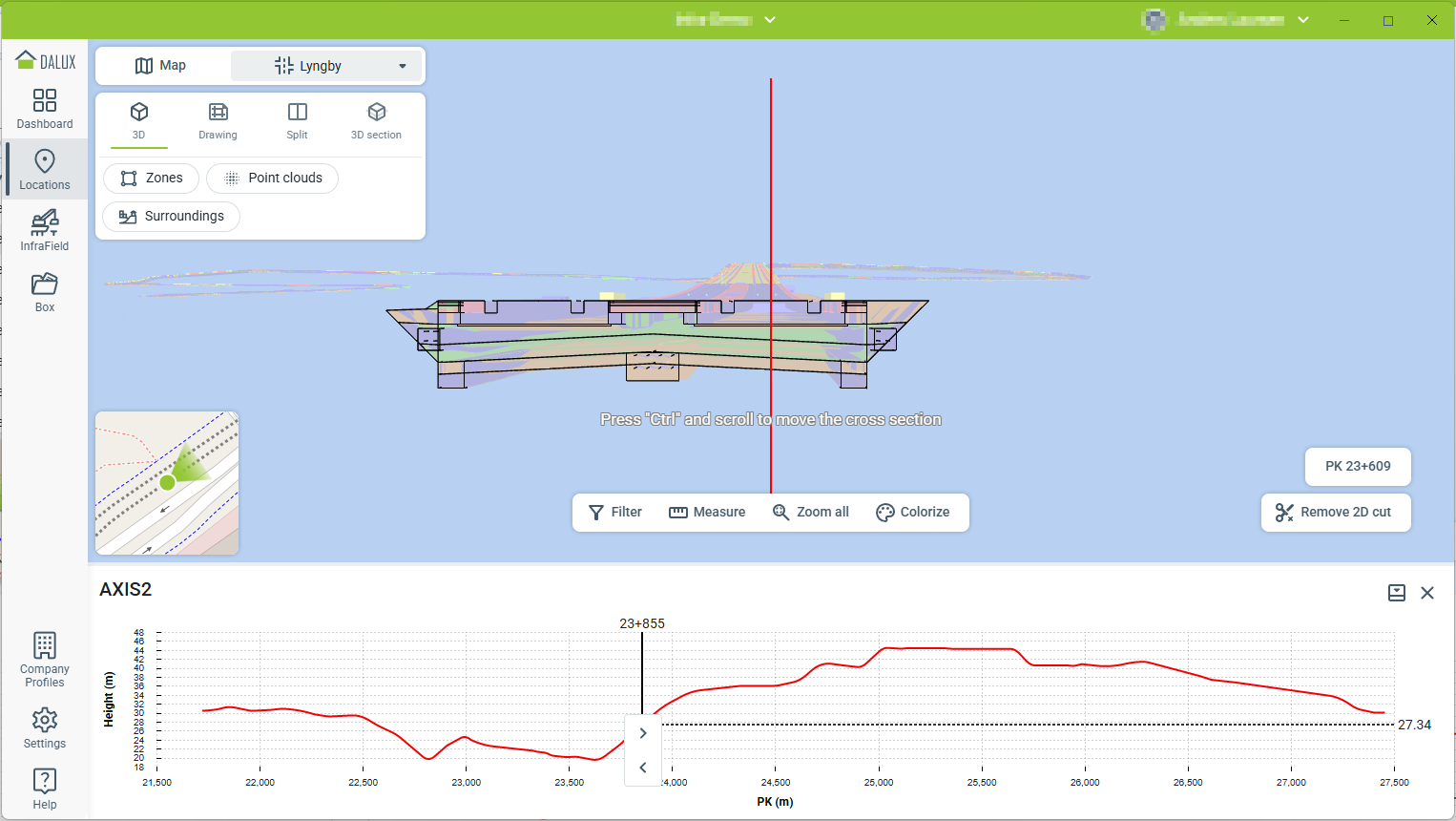

Klõpsake kaardil või graafikul edasi või tagasi nooltel, et liikuda selle piirkonna ristlõikele 3D-vaaturis.

Liikuge piki joondust, kasutades Ctrl + hiireratast või sisestades paremal jaamasammud (PK).

Kaardivaatesse naasmiseks klõpsake Kaart

Tsoonid

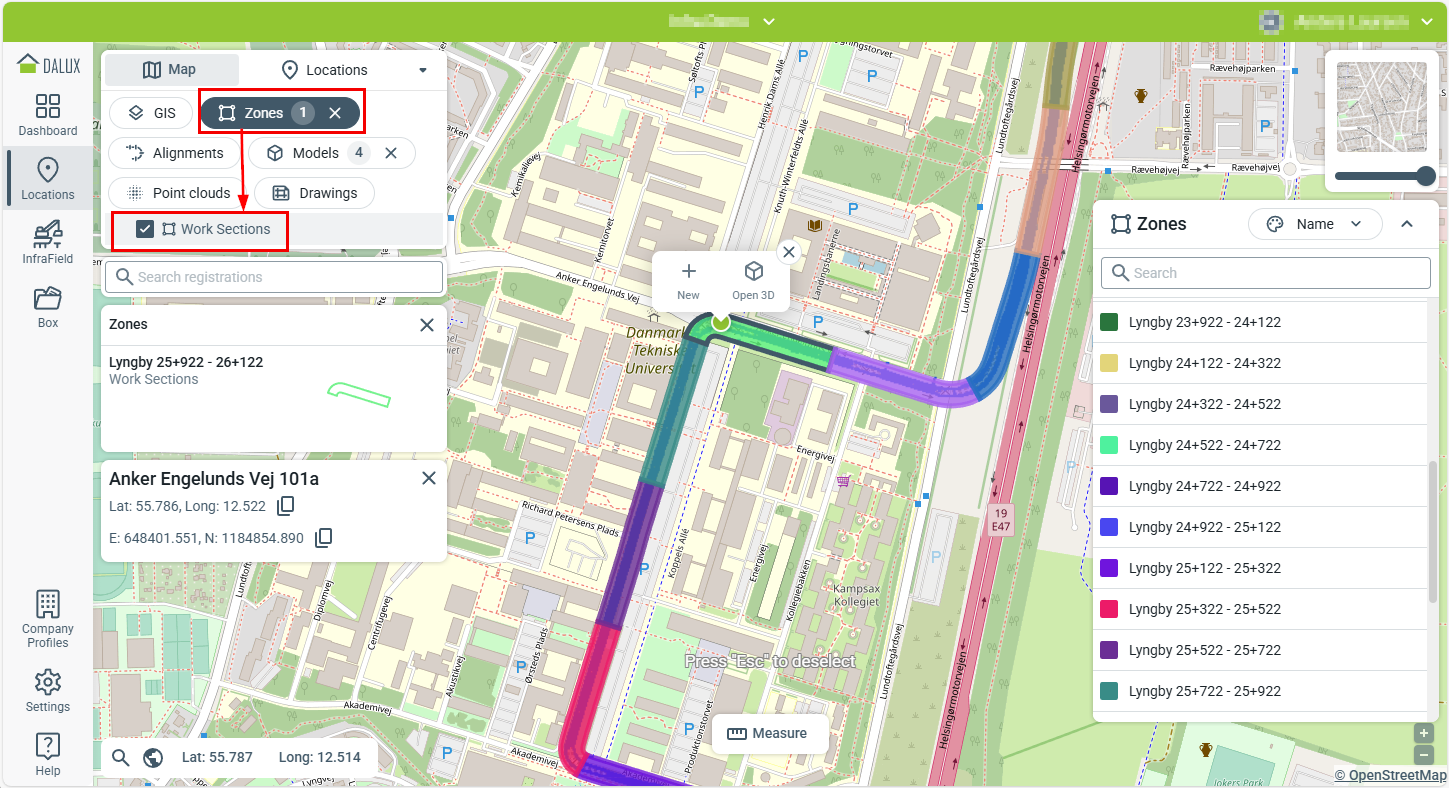

Ühe või mitme tsoonikihi valimiseks minge Tsoonid filtrisse.

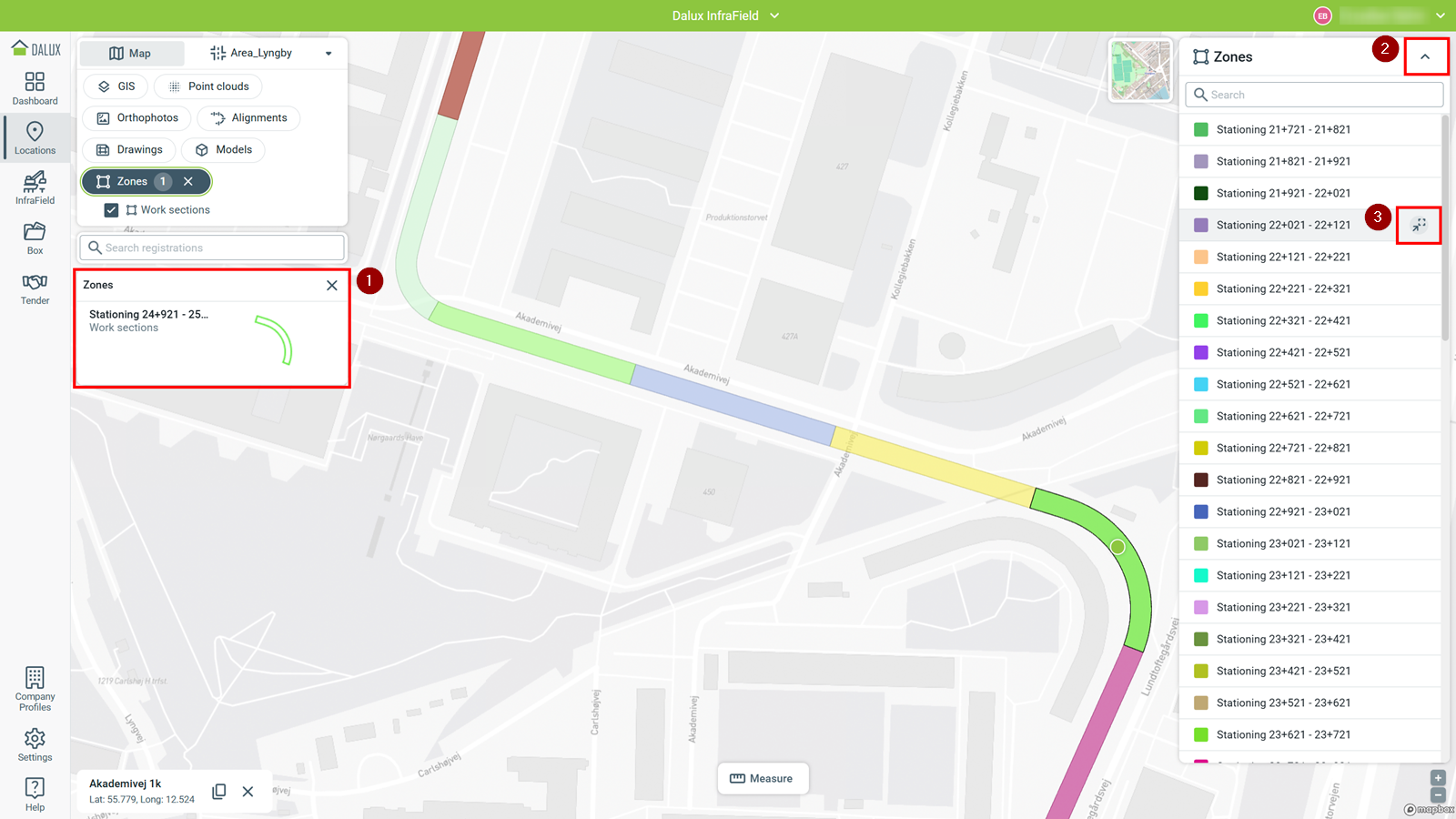

Tsooni külge kinnitatud teabe ja registreeringute (näiteks ülesanded ja kontrollnimekirjad) vaatamiseks klõpsake tsoonil kaardil või loendi vaates. Valige vasakul olev pisipilt (1), et see avada.

Peida legend (2), kuisee segab vaadet, või kasuta loendivaates nuppu „ “ (3), et suumida sisse mõnele alale.

Joonised

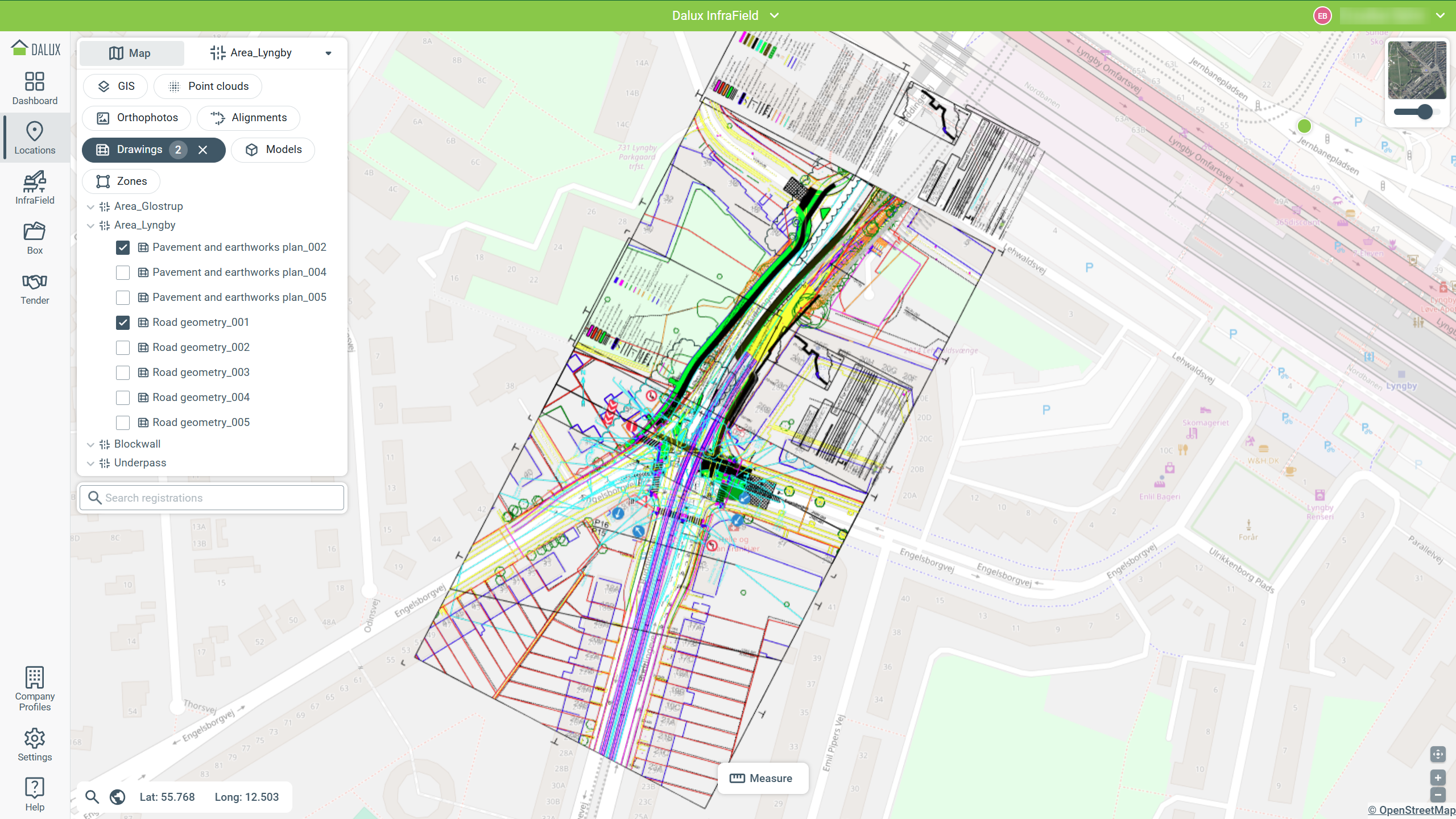

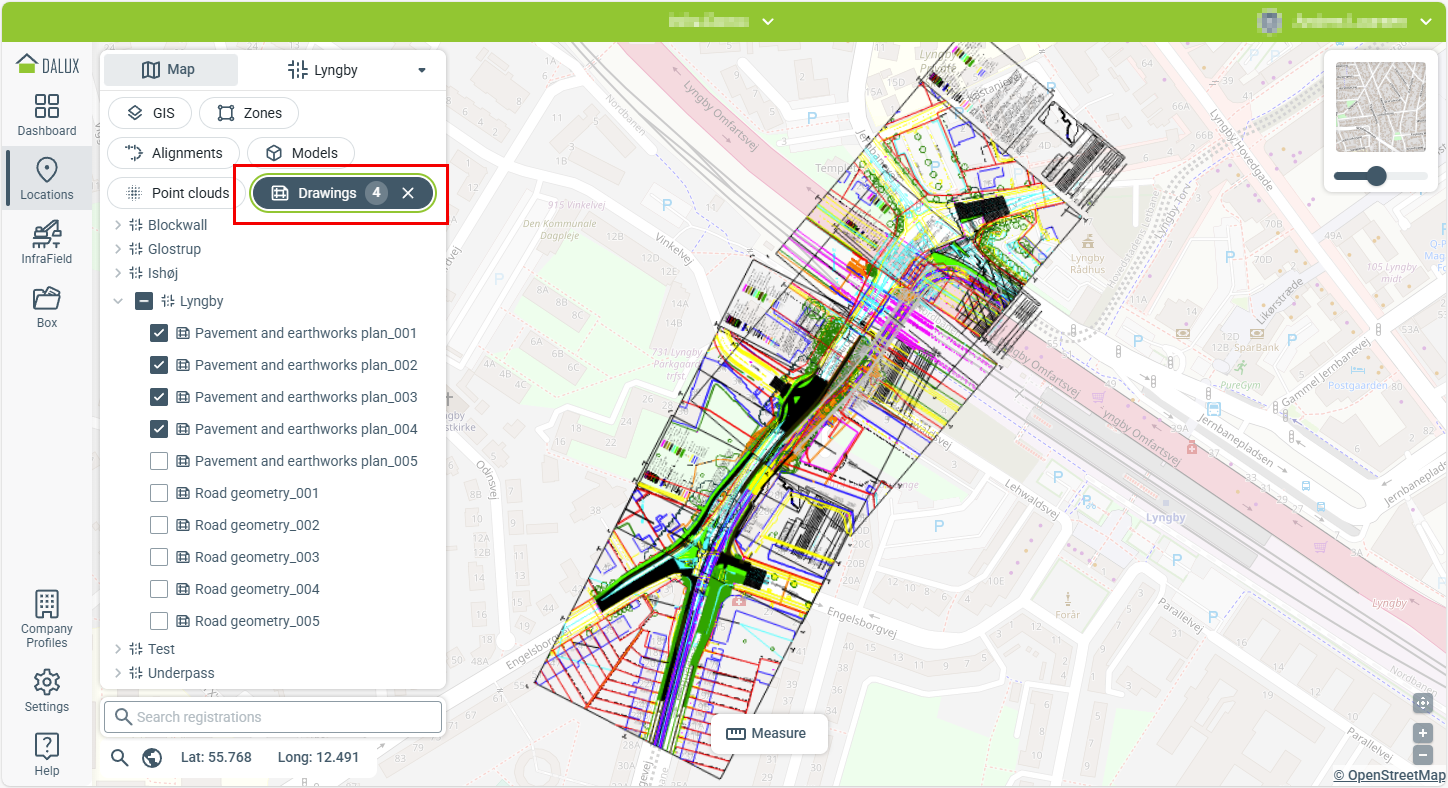

Piirkondade jooniseid saab kuvada kaardi peal. Saate valida mitu joonist mitmetest piirkondadest ning kaardivaade kohandub kõigi valitud jooniste ulatusega. Näide näitab seda standardse (värvilise) kaardi kontekstis, kus läbipaistvus on kohandatud.

Ortofotod

Ortofotod saab kuvada eraldi või koos muude andmetega Asukohtades.

Valitud fotot saate võrrelda teiste sama piirkonna fotodega.

OrtofotodVali ortofotoKlõpsake kaardil fotolAva foto, seejärel klõpsake Võrdle uues vaates.

3D-formaadid

See jaotis selgitab, kuidas piirkondi ja struktuure, punktipilvi ning 3D-kaardi ümbrust saab Dalux InfraFieldis kuvada ja nendega suhelda, võimaldades mudelite, maastiku ja jooniste visualiseerimist kaardil ja 3D-formaadis.

Piirkonnad ja ehitised

Piirkonnad ja ehitised võivad sisaldada sarnaseid andmetüüpe, nagu mudelid, maastik ja joonised. Siiski on need Daluxis struktureeritud ja nendega navigeeritakse erinevalt. Ehitisi kasutatakse hoonelaadsete või fikseeritud elementide jaoks, samas kui piirkonnad korraldavad lineaarseid infrastruktuuriprojekte. Piirkondadesse võivad kuuluda maastikumudelid, disainimudelid ja kaardistatud joonised.

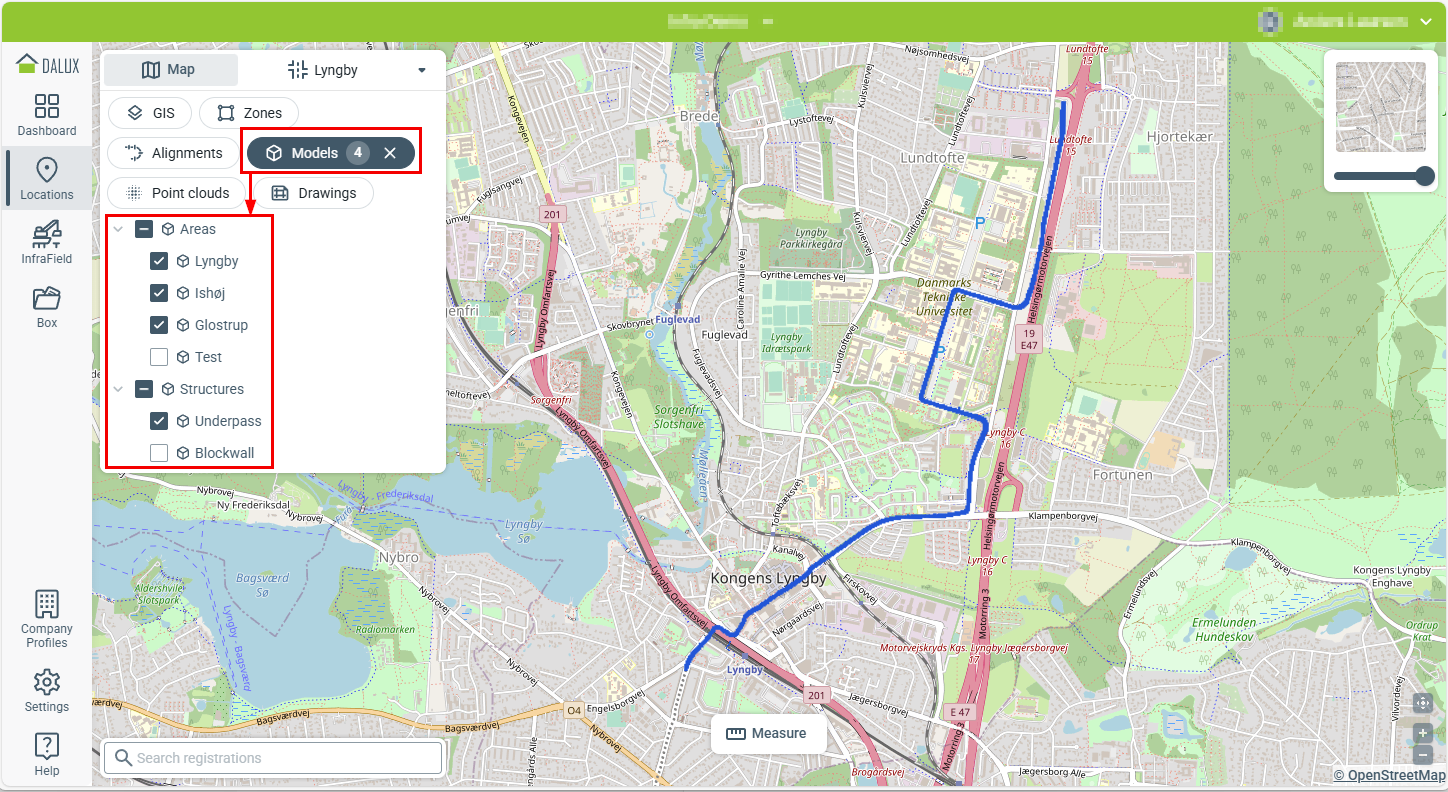

Piirkonnad kuvatakse kaardivaates, kui on üles laaditud vähemalt üks koordinaatidega BIM-fail, ning nende 3D-vaatamiseks saate kasutada Kaardi menüüd.

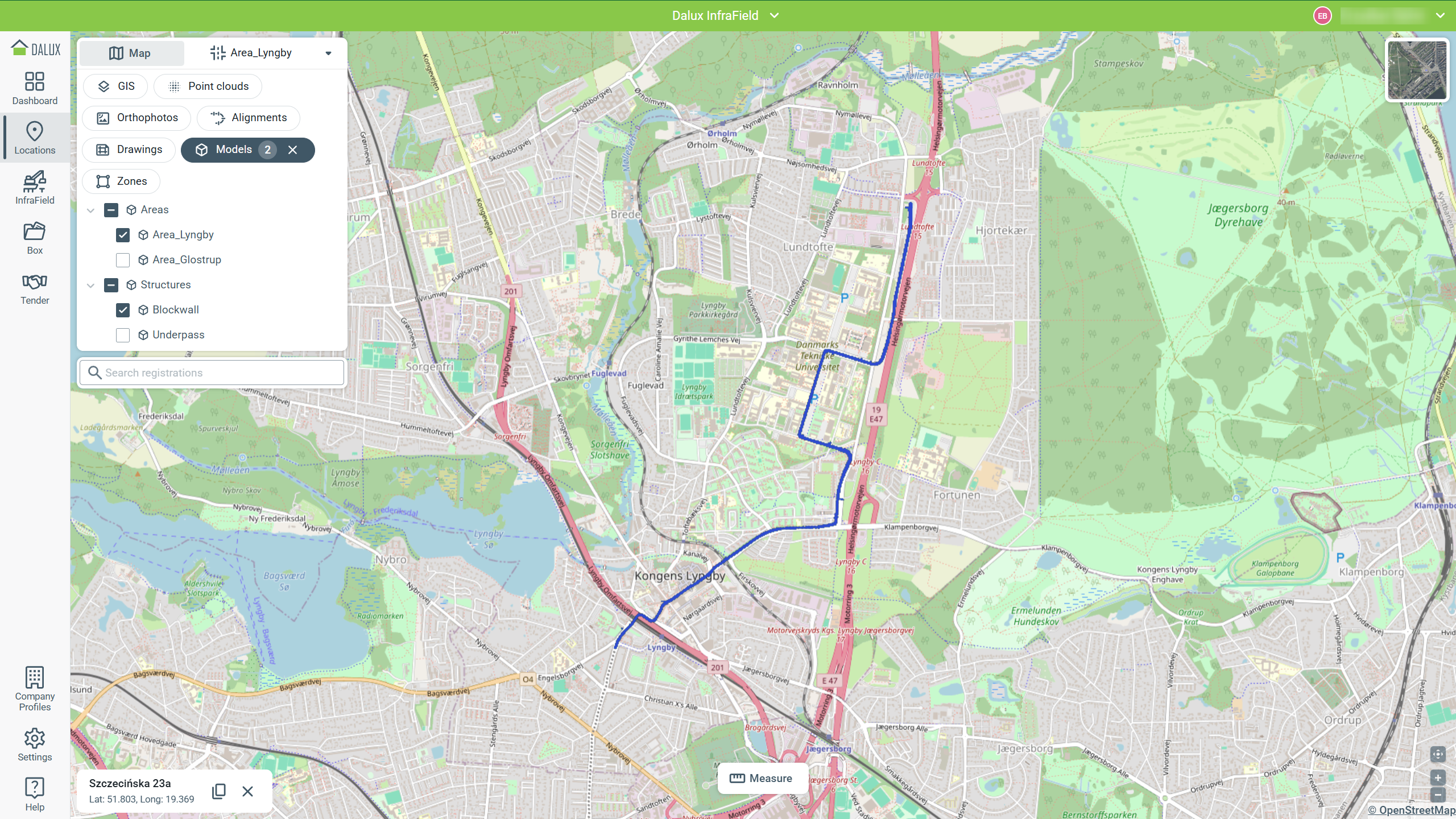

Mudelid kuvatakse kaardil siniste jalajälgedena ja näitavad alati piirkonna või struktuuri kombineeritud mudeleid.

Punktipilved

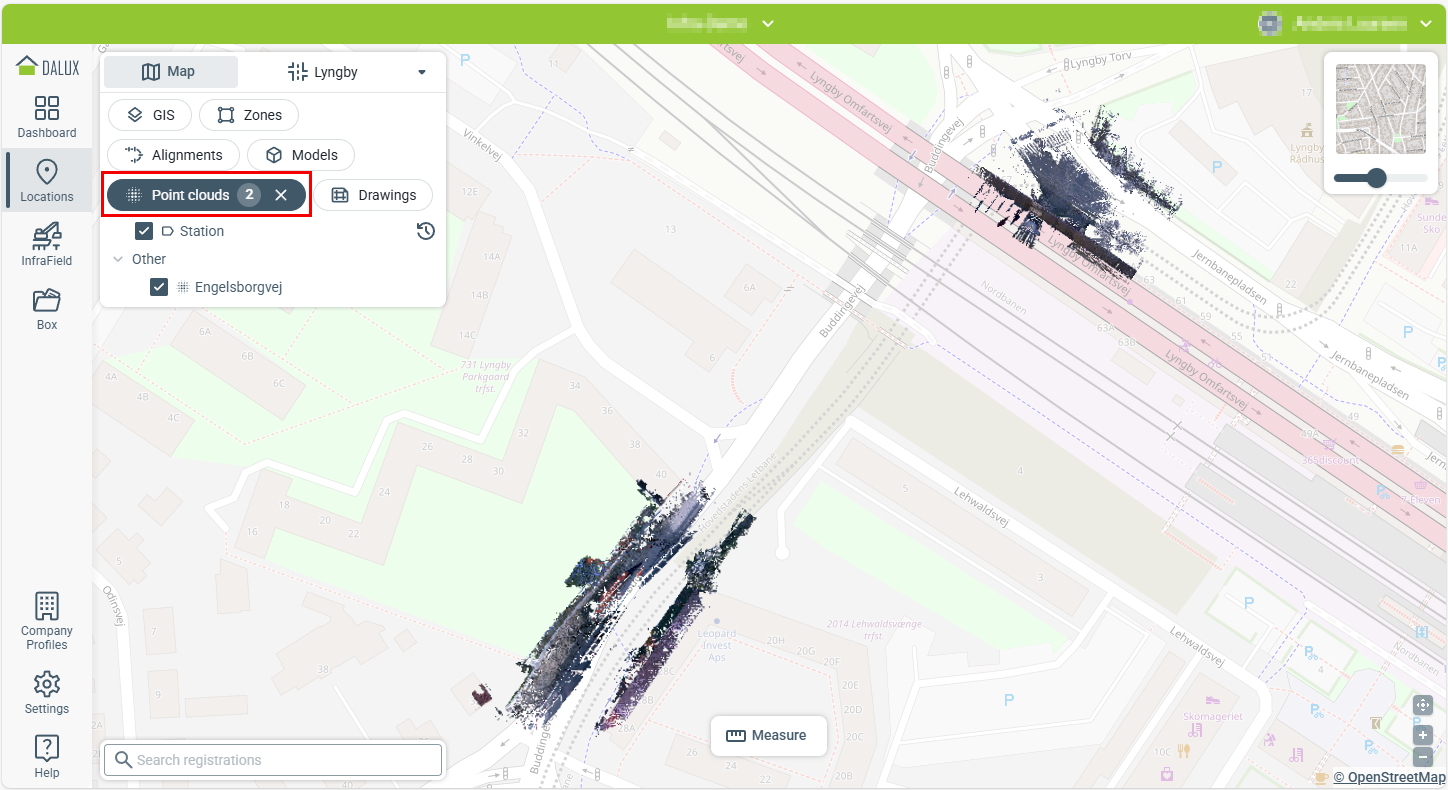

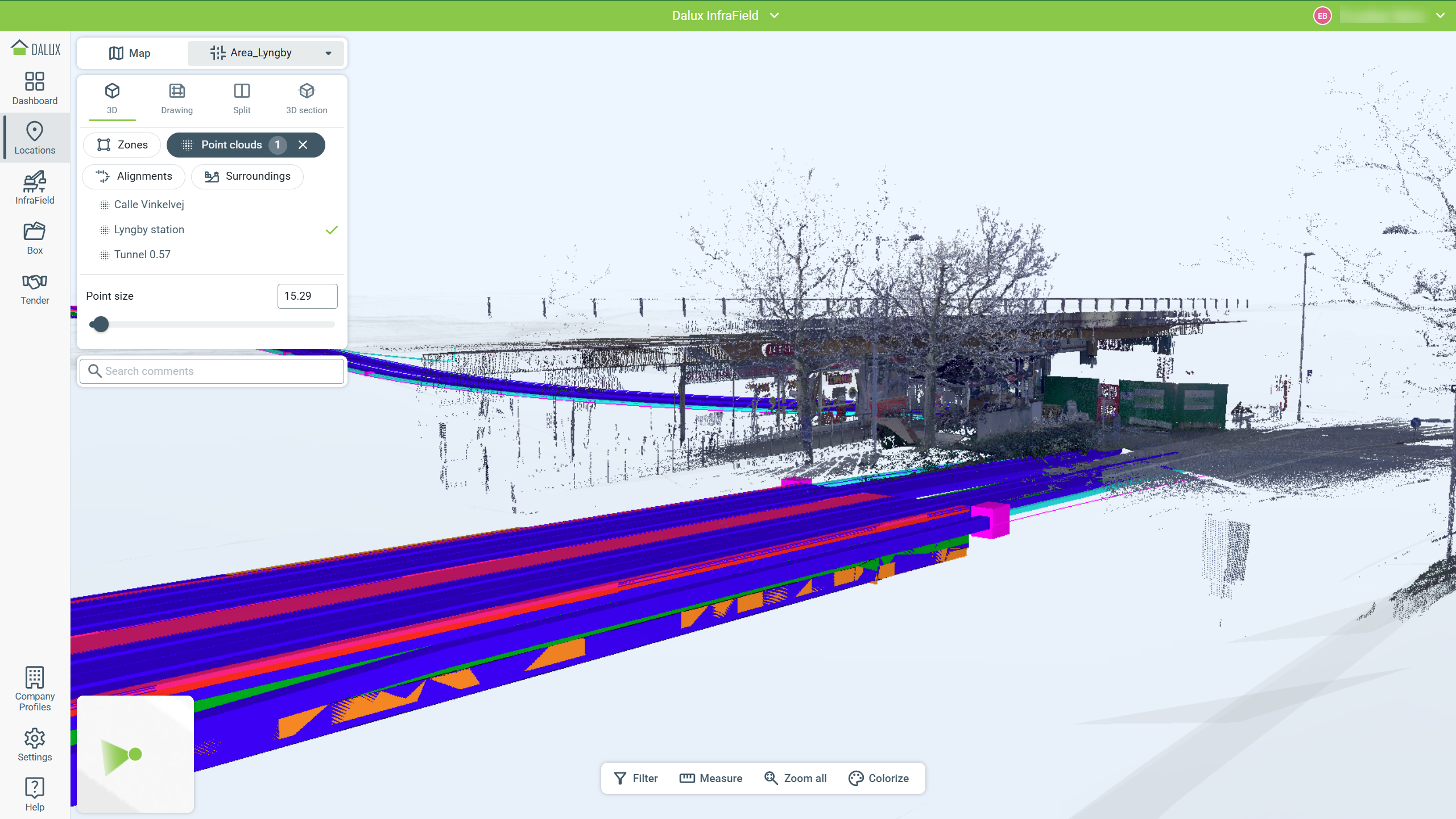

Punktipilvi saab kaardile lisada, valides need Punktipilved filtrist. Pärast valimist kuvatakse need kaardil.

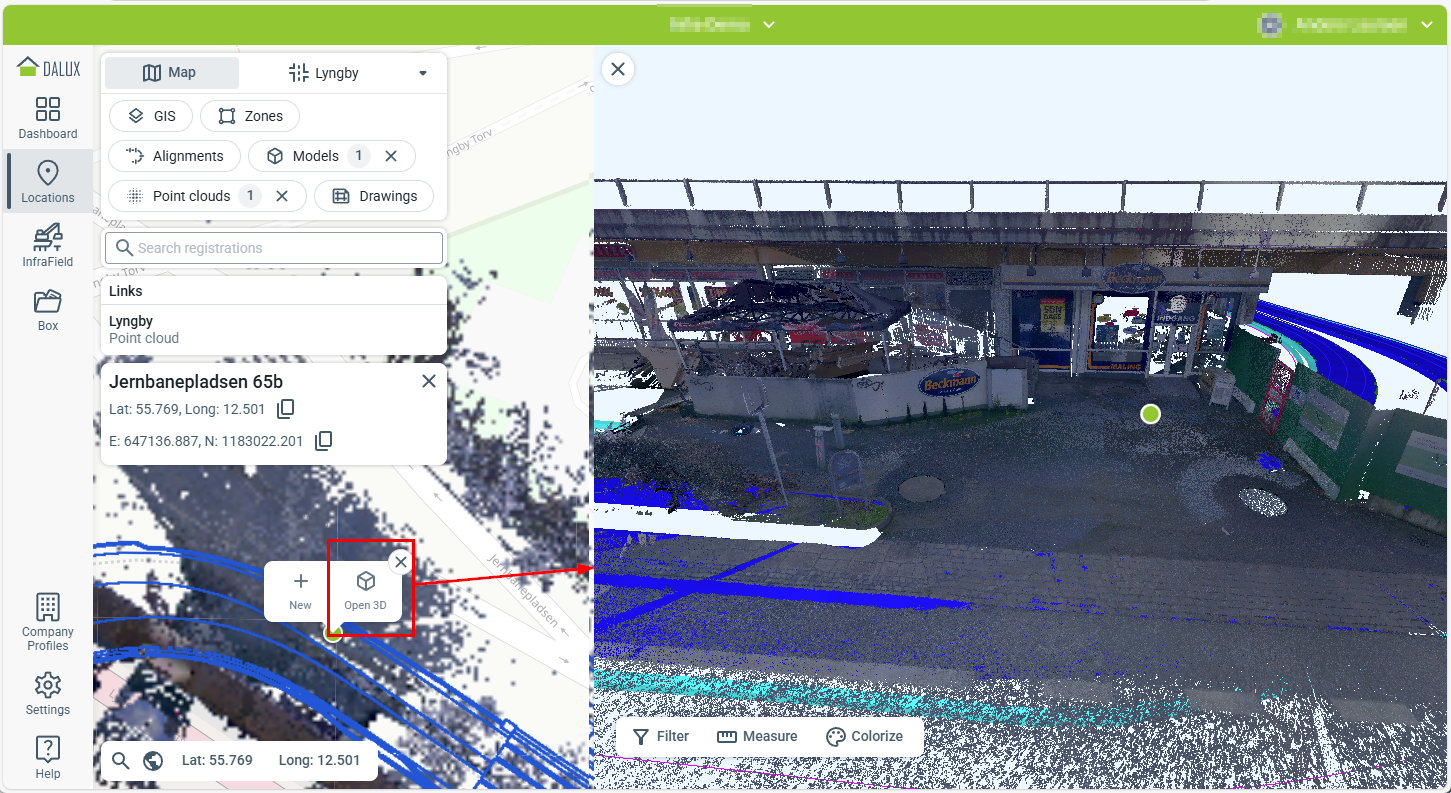

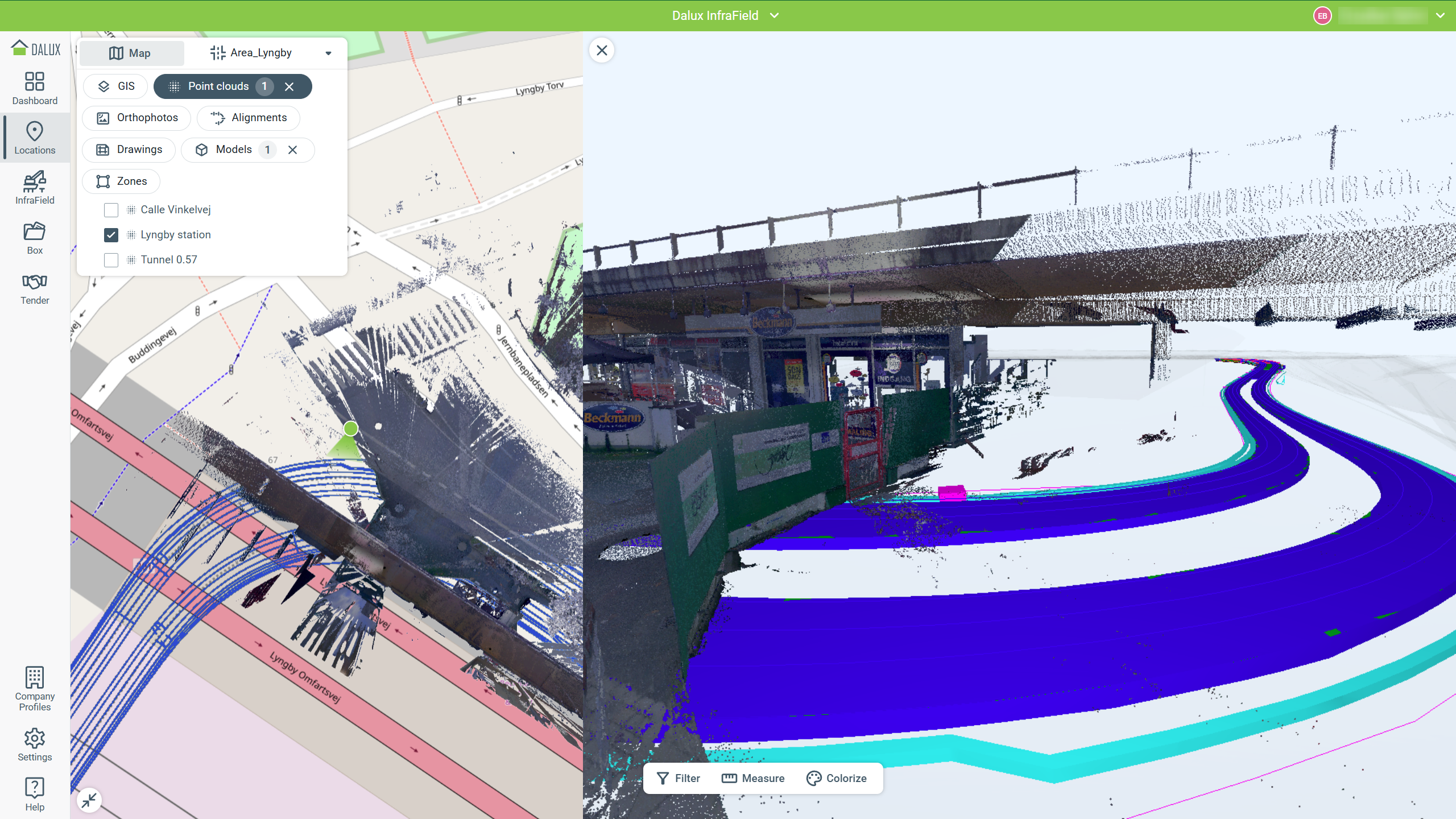

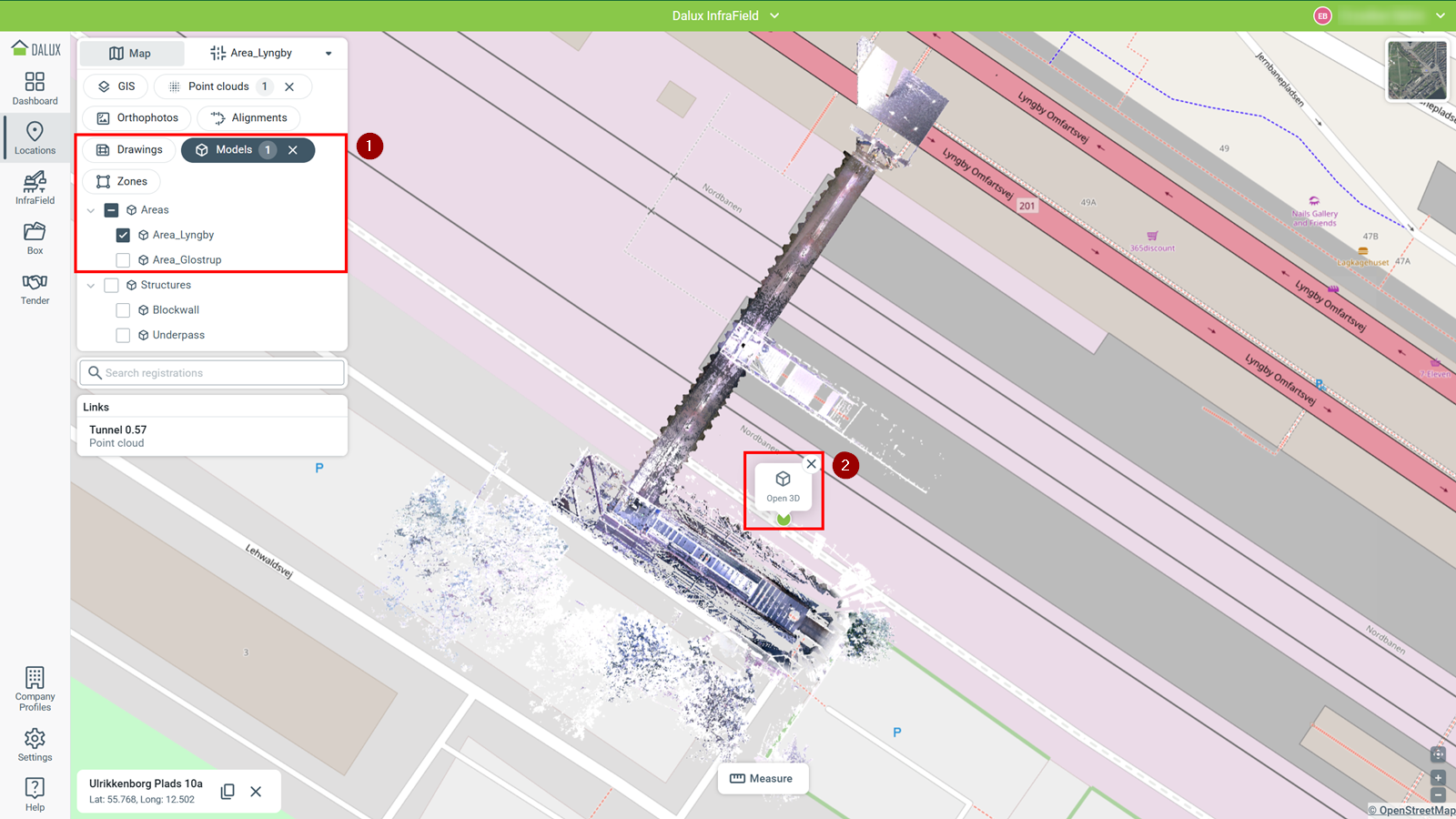

Kui Mudelid (1) on samuti aktiveeritud, saate kaardil punktipilves klõpsata ja valida Ava 3D (2). See avab punktipilve koos mudeliga poolitatud vaates. Selle valiku kasutamiseks peate valima vähemalt ühe mudeli.

3D-kaardi ümbruskond

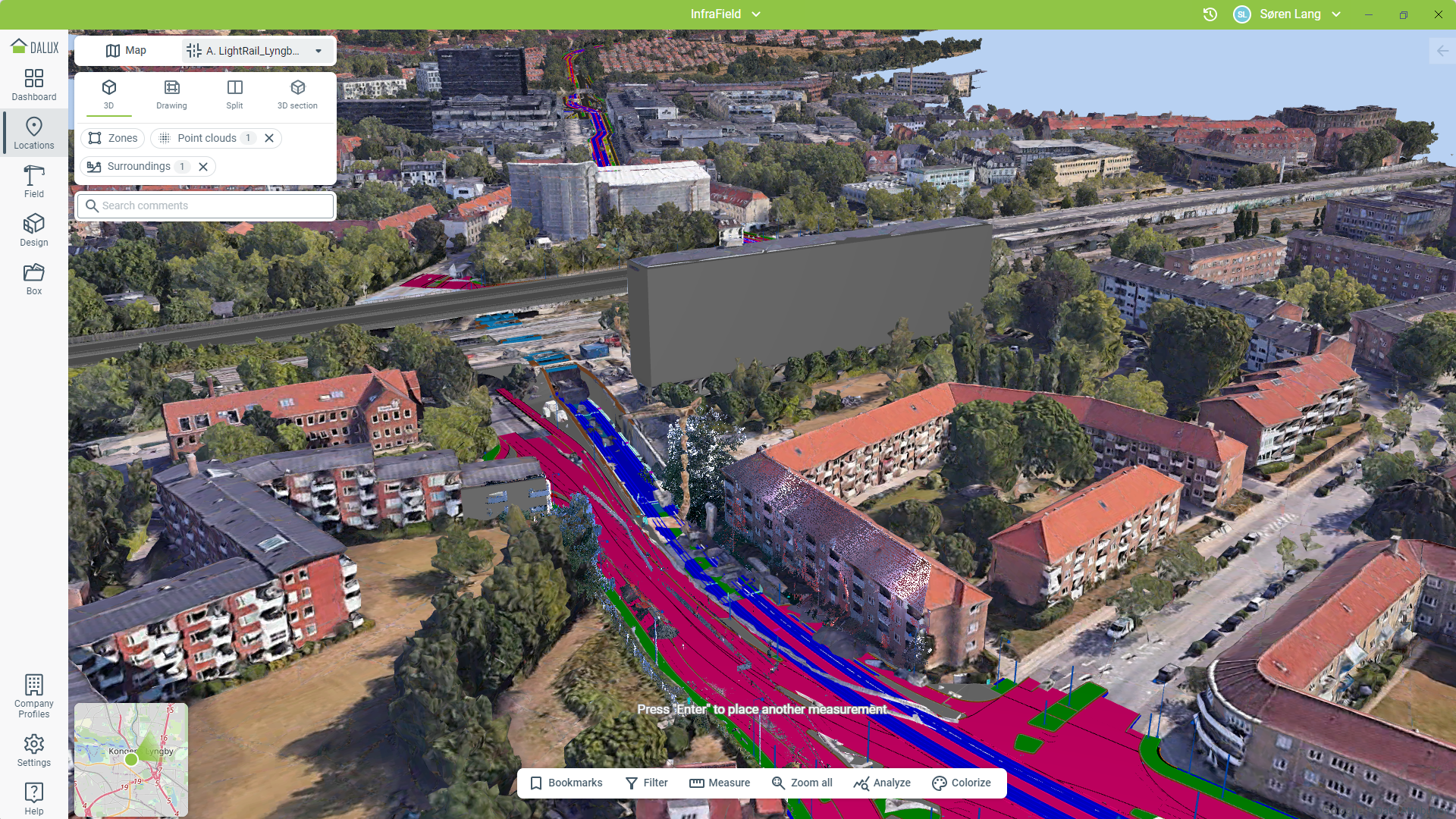

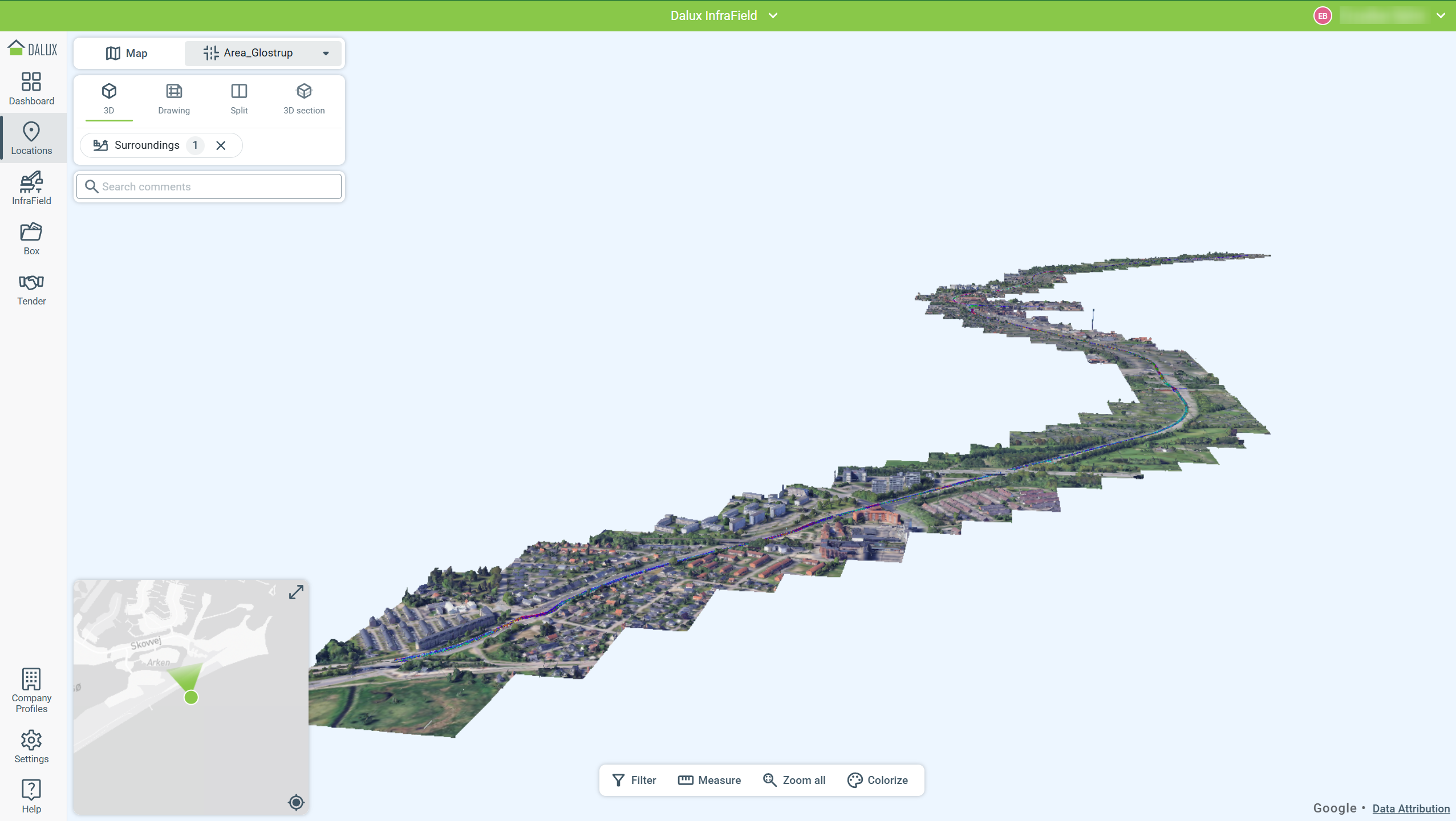

Vaadake oma InfraField Pro projekte 3D-s reaalse maailma kontekstis, kasutades 3D-kaardi funktsiooni, mis asub Ümbruskond menüüs.

Ühendage tsoonid, punktipilved, mudelid ja 3D-kaardid, et saada oma projektist reaalse maailma esitus. 3D-kaart laaditakse 3D-geomeetriana. Saate kasutada mõõtmisvahendeid mudeli ja 3D-kaardi vahel mõõtmiseks.
