Maapinna tööde planeerimine ning lõike- ja täitehaldus

Raudtee- ja teedeprojektides kasutatakse maapinna tööde planeerimisel sageli vananenud maastikumudeleid ja käsitsi tehtud uuendusi, mida jagatakse e-posti või kaustade kaudu. Kuna objekti tingimused muutuvad kiiresti, võivad tekkida lahknevused Design-plaanide ja tegelike olude vahel, mis toob kaasa ebatäpsed mahude arvutused ja projekti viivitused.

Dalux InfraField võimaldab mõõdistusmudelite pidevat uuendamist, nii et meeskonnad saavad võrrelda praegust maastikku planeeritud pindadega ühisel platvormil. See hoiab maapinna tööde planeerimise täpse ja läbipaistvana.

Väljakutse

Traditsioonilistes projektides arvutatakse maapinna tööde mahud mitmest eraldi andmeallikast:

• Designimudelid ja joondusfailid
• Perioodilised maastikumõõdistuse mudelid
• PDF-i lõigud ja profiilid
• Excelipõhised mahukokkuvõtted

See teave jagatakse sageli e‑posti, jagatud kaustade ja trükitud jooniste kaudu ning värskendused tehakse käsitsi. Selle tulemusena võivad meeskonnad kasutada aegunud maastikuandmeid, omada piiratud ülevaadet muudatustest, tugineda ebajärjekindlatele mahuhinnangutele ning avastada mahuerinevusi protsessi hilisemas etapis. See võib põhjustada ebakindlust maapinna tööde planeerimisel ja ressursijaotuses kaevetööde edenedes.

Kuidas Dalux InfraField seda lahendab

Dalux InfraField pakub tsentraliseeritud süsteemi maastikumudelite ja võrdluspindade salvestamiseks ja haldamiseks.

Uuendatud mõõdistusandmed toimivad peamise allikana mahude ümberarvutamiseks kogu projekti vältel.

See tagab täpsemad lõike- ja täitearvutused, kiirema kõrvalekallete tuvastamise ning parema planeerimise masinate, transpordi ja materjalikasutuse jaoks.

Planeerimismeeskonnad alustavad oluliste andmekogude importimisega mahude arvutamiseks:

• Olemasolev maastikumudel
• Design- ja vormimispinnad
• Joondused

Kõik andmekogud hoitakse ühes koordineeritud keskkonnas, vähendades eraldiseisvate failisüsteemide vajadust ja tagades, et arvutused kasutavad ühtset, kinnitatud andmestikku.

Tulemus

Dalux InfraFieldiga saate:

• Keskse maastikumudelite ja planeerimisandmete abil saavad infrastruktuuriprojektid liikuda aeg-ajalt tehtavalt dokumendipõhiselt planeerimiselt pideva digitaalse halduseni.
• Täpsus paraneb ning planeerimise usaldusväärsus suureneb kaevetööde ja maapinna tööde puhul.
• Ettearvamatute mahumuutuste risk väheneb, luues struktureeritud ja skaleeritava aluse paremini etteaimatavale maapinna tööde juhtimisele raudtee- ja teedeprojektides.

Lõike- ja täite arvutamine maapinna tööde jaoks

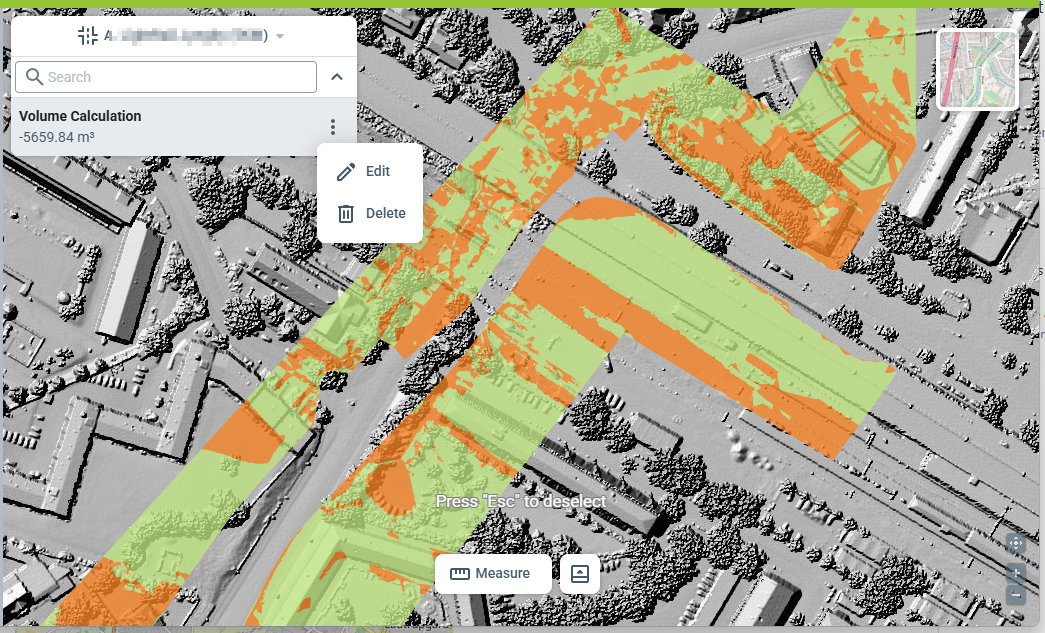

Kasutades Dalux InfraFieldi Mahud-funktsiooni, arvutab Field-insener lõike ja täite, võrreldes olemasolevat maastikku moodustuspinnaga.

Seda tehakse, luues Daluxis järgmisi pindu:

• olemasolev maastik (mõõdistusandmete alusel)
• moodustustase (kavandatav lõplik maapinna tase)

Moodustustaset võib importida kas maastikumudelina, kui see on saadaval, või genereerida, valides oma Design-mudeli BIM-elemendid.

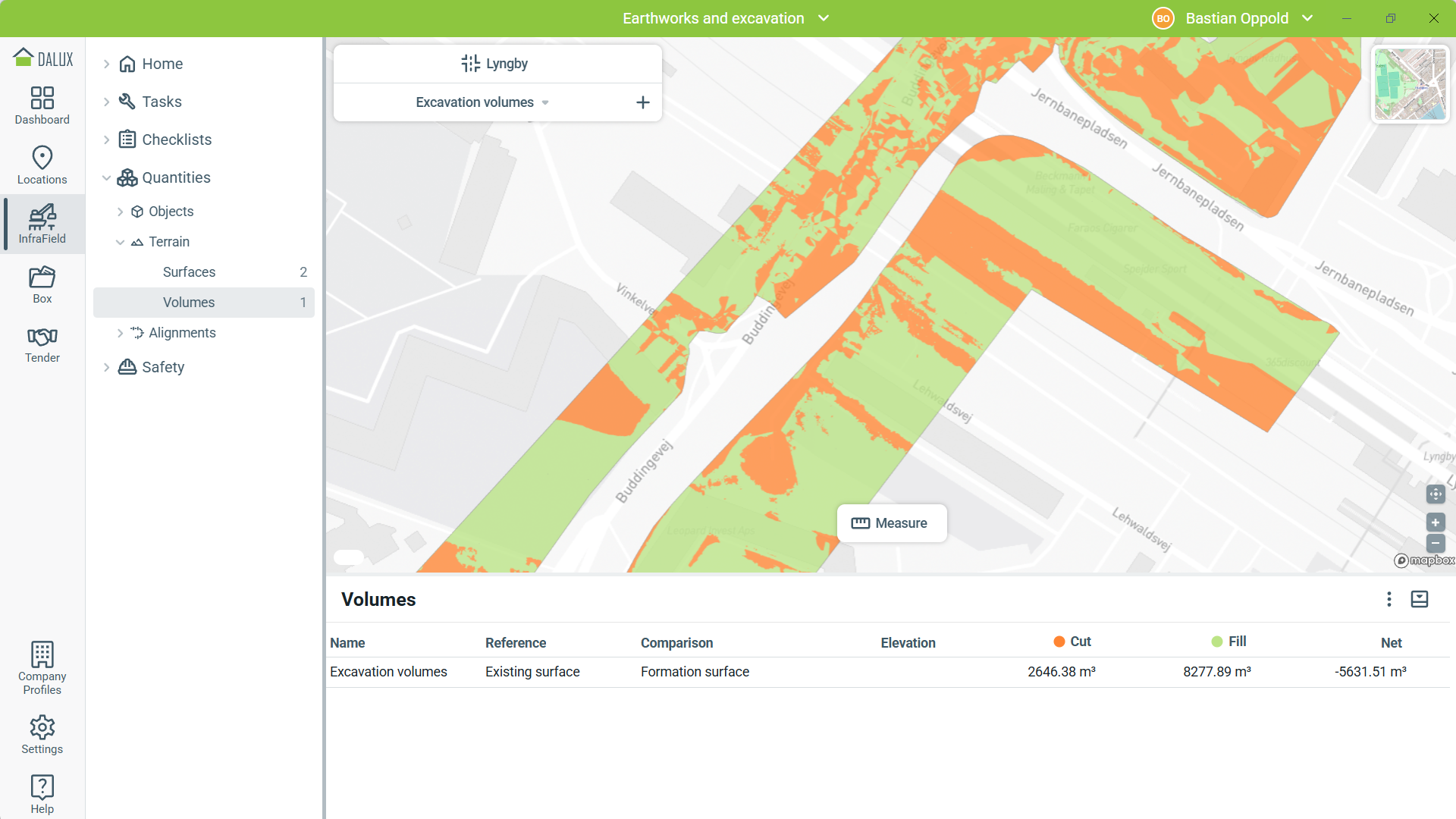

Dalux võrdleb kahte pinda ja näitab valitud projekti piirkonna lõike- ja täitemahude selget kokkuvõtet. See aitab objektiinseneridel kiiresti näha kogu kaevetööde ja täitetööde vajadust.

Joondusandmeid saab kombineerida maastikuandmetega, et luua profiiliarvutus.

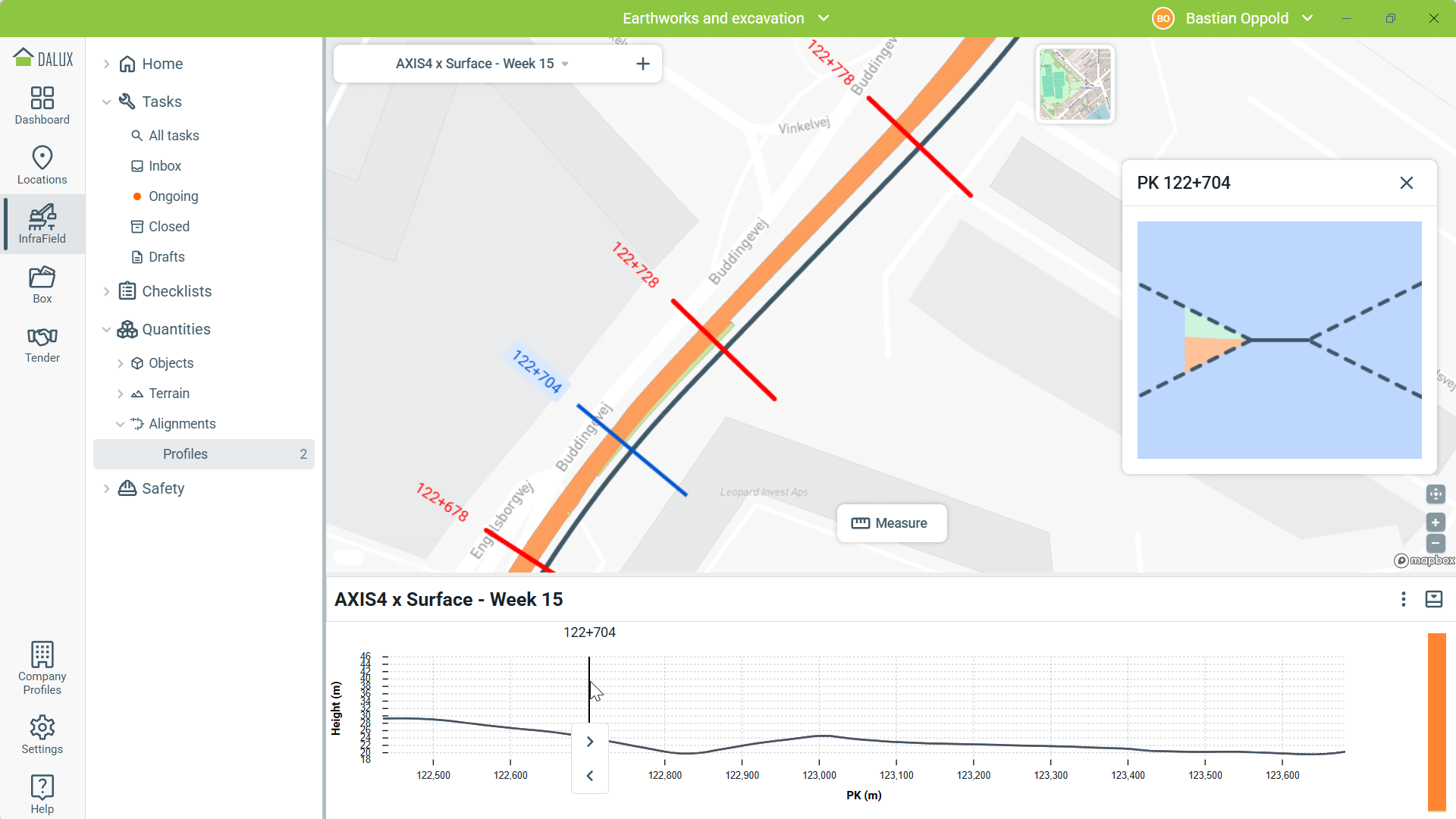

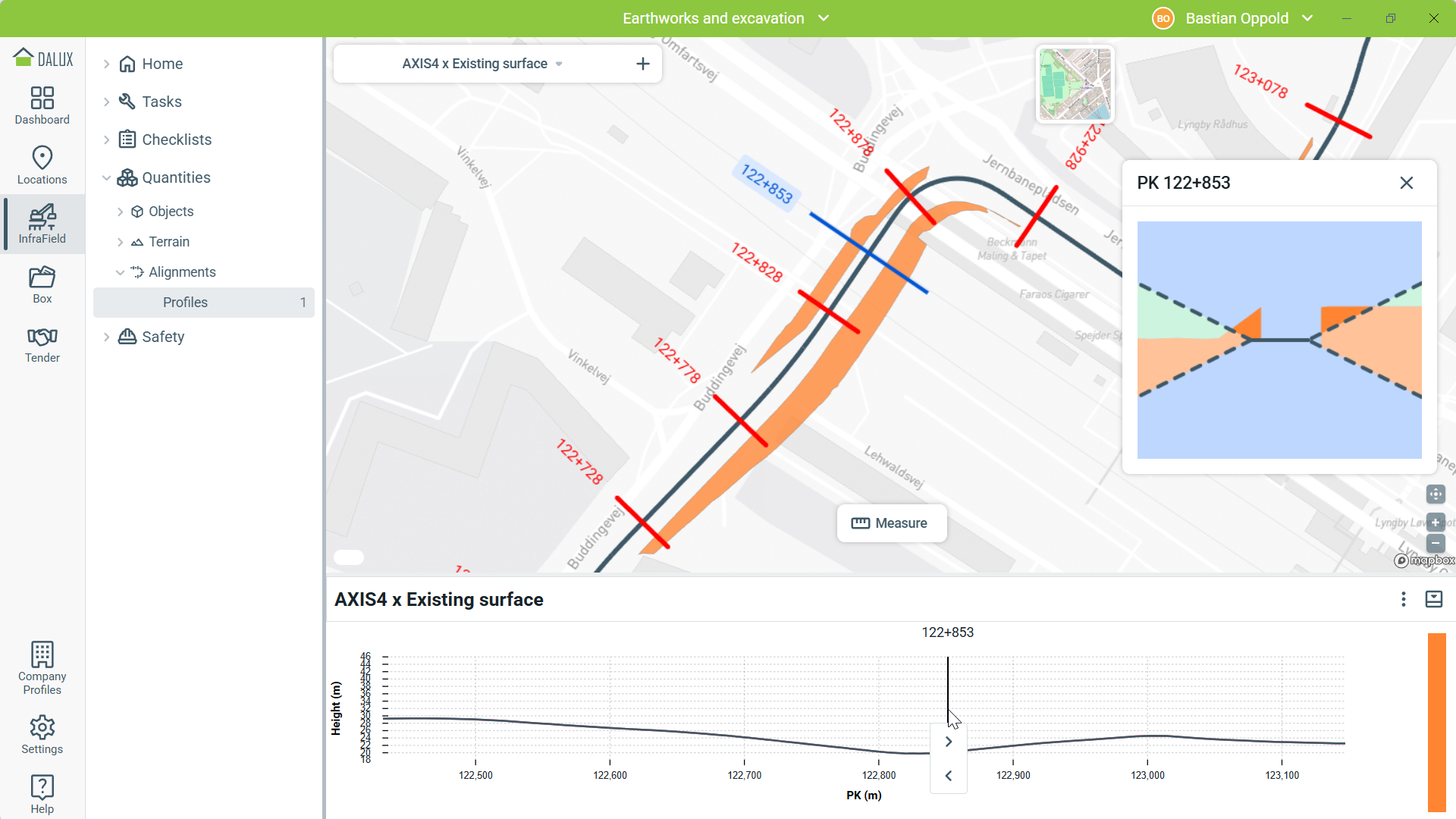

Profiil visualiseerib lõiget ja täidet jaamade lõikes ning võib hõlmata lõike- või täitekaldeid, andes selge ülevaate, kus on vaja kaevetöid või täidet.

See toetab etappide kaupa planeerimist, ressursside jaotamist ja tootmise jälgimist mööda koridori.

Selles artiklis leiate samm-sammult juhised, kuidas kasutada Mahusid InfraFieldis: Kuidas kasutada Mahusid InfraFieldis

Maastiku ja Designi jätkuv võrdlus

InfraFieldis saate regulaarselt uuendada ja üles laadida uusi maastikumudelite versioone, veendumaks, et kõik piirkonnad näitavad kõige ajakohasemaid objekti tingimusi. Mahud võimaldavad töömaainseneridel pidevalt võrrelda neid uuendatud maastikumudeleid Designi ja moodustustasemetega.

See võrdlus võimaldab meeskondadel varakult märgata potentsiaalseid probleeme, näiteks erinevusi planeeritud tasemetest või probleeme moodustamise tasemetega. See on eriti kasulik olulistes piirkondades nagu alikäigud ja silla lähenemised, lõike ja täite vahelistes üleminekualades ning kohtades, kus drenaažisüsteemid ühenduvad.

Varajane ülevaade teeb õigeaegsete kohanduste tegemise lihtsamaks, mis aitab vältida vigade mõju hilisemates ehitusetappides.

Iga uuendatud maastikumudeliga saab mõne klikiga luua pinna ja seda kohe võrrelda moodustustasemetega ja joondustega, nii et saate projekti edenedes järjekindlalt teha lõike- ja täitearvutusi.

Maastiku versioonide uuendamine annab teile täpse digirekordi objekti arengust, mis aitab aja jooksul jälgida kaevetööde edenemist. Regulaarsed värskendused annavad ka parema ülevaate masinate kasutusest, materjalide transpordist ja jaotusest ning muudavad lihtsamaks erinevuste märkamise planeeritud moodustustasemetest või eeldatavatest mahtudest enne, kui need mõjutavad ehituse hilisemaid etappe.

Alates staatilistest hinnangutest kuni pideva mahukontrollini

Dalux InfraField ühendab maastiku- ja design-andmed ühele platvormile, muutes lihtsamaks täpsete ja ajakohaste lõike- ja täitearvutuste saamise, mis tuginevad jätkuvatele objekti tingimustele.

See aitab paremini planeerida maapinna töid, hallata ressursse ja avastada probleeme varakult.

InfraFieldi kasutamise eelised maapinna tööde planeerimisel ja lõike- ning täitehalduses on:

• Kõigi maastiku- ja Design-andmete olemasolu ühes kohas tagab, et mahude arvutused on nii järjepidevad kui ka täpsed
• Regulaarsed värskendused võimaldavad kiiresti märgata kõiki muudatusi ja jälgida kaevetööde edenemist
• Täpsed mahtude ja profiiliandmed aitavad ressursside kasutuse ja iga ehitusetapi planeerimisel
